必要條件

儘管大多數人並不熟悉撥號計畫，但他們已習慣於使用這些計畫。北美電話網是圍繞10位撥號方案設計的，其中包括區號和7位電話號碼。對於位於區號內的電話號碼，公共交換電話網(PSTN)使用7位撥號方案。電話交換機（例如Centrex）內的功能允許為訂閱該服務的特定客戶使用自定義5位撥號計畫。專用分支交換機(PBX)還允許包含3到11位數字的可變長度撥號計畫。撥號方案包含想要訪問特定電話號碼的使用者的特定撥號模式。訪問代碼、區號、專用代碼和撥號號碼的組合都是任何特定撥號方案的一部分。

撥號方案需要瞭解客戶的網路拓撲、當前電話號碼撥號模式、建議的路由器/網關位置以及流量路由要求。如果撥號方案用於外部語音網路未訪問的專用內部語音網路，則電話號碼可以是任意數字。

撥號方案設計過程首先收集有關要安裝的裝置和要連線的網路的特定資訊。填寫網路中每台裝置的站點準備核對表。此資訊與網路圖相結合，是號碼計畫設計和相應配置的基礎。

撥號方案與它們所連線的電話網路相關聯。它們通常基於編號計劃以及網路預期傳輸的語音呼叫數量方面的流量。

有關Cisco IOS®撥號對等體的詳細資訊，請參閱以下文檔：

北美編號方案

北美編號方案(NANP)由10位數的撥號方案組成。這分為兩個基本部分。前三位數字是指編號計畫區(NPA)，通常稱為「區號」。剩下的7位數字也分為兩部分。前三個數字代表中央辦公室(CO)代碼。其餘四位代表站號。

NPA或區號按以下格式提供：

N 0/1/2/3
- N是從2到9的值。
- 第二個數字是從0到8的值。
- 第三個數字是從0到9的值。

第二個數字在設定為零到8的值時，用於立即區分10位和7位數字。當第二位和第三位都是「一」時，這表示特殊操作。

211 =保留。
311 =保留。
411 =目錄幫助。
511 =保留。
611 =維修服務。
711 =保留。
811 =業務辦公室。
911 =緊急。

此外，NPA代碼還支援服務訪問代碼(SAC)。這些代碼支援700、800和900服務。

Central Office代碼

CO代碼由BELL Operating Company(BOC)在NPA內分配。以下CO代碼保留作特殊用途：

555 =付費目錄幫助
844 =時間服務
936 =氣象服務
950 =訪問功能組「B」下的交換運營商(IXC)
958 =工廠測試
959 =工廠測試
976 =資訊交付服務

某些「NN0」（最後數字「0」）代碼也被保留。

訪問代碼

通常「1」作為第一個數字進行傳輸，以指示長途話費呼叫。但是，也使用一些特殊的2位數字首代碼：

00 =交換操作員協助
01 =用於國際直撥(IDDD)。
10 =用作10XXX序列的一部分。「XXX」指定平等訪問IXC。
11 =自定義呼叫服務的訪問代碼。此功能與雙音多頻(DTMF)「*」鍵實現的功能相同。

10XXX序列表示運營商接入代碼(CAC)。「XXX」是通過BellCore分配給運營商的3位數字，例如：

031 = ALC/Allnet
222 = MCI
223 =電纜和無線
234 = ACC長距離
288 = AT&T
333 = Sprint
432 = Litel(LCI International)
464 555 = WilTel
488 = Metromedia通訊

新增了新的1010XXX和1020XXX訪問代碼。檢查您當地的電話目錄以獲取最新清單。

CCITT國際編號方案

20世紀60年代初，國際電報電話諮詢委員會(CCITT)制定了一個編號方案，將世界劃分為9個區：

1 =北美
2 =非洲
3 =歐洲
4 =歐洲。
5 =中美洲和南美洲
6 =南太平洋
7 =蘇聯
8 =遠東
9 =中東和東南亞

此外，還會為每個國家/地區分配一個國家/地區代碼(CC)。該長度為一、二或三位。它以區域數字開頭。

國際電信聯盟電信標準化部門(ITU-T)（前稱CCITT）推薦的方法在建議E.123中闡述。國際格式號碼使用加號(+)，後跟國家/地區代碼，然後是使用者中繼撥號(STD)代碼（如果有）（沒有常見的STD/區域代碼字首數字或長途接入數字），然後是本地號碼。這些數字（僅作為示例給出）說明了使用的一些格式：

城市	國內號碼	國際格式
加拿大多倫多	(416) 872-2372	+ 1 416 872 2372
法國巴黎	01 33 33 33 33	+ 33 1 33 33 33
英國伯明翰	(0121)123 4567	+ 44 121 123 4567
科隆、巴拿馬	441-2345	+ 507 441 2345
日本東京	(03)4567 8901	+ 81 3 4567 8901
香港	2345 6789	+ 852 2345 6789

在大多數情況下，STD代碼的初始0不構成國際格式編號的一部分。某些國家使用通用字首9（例如哥倫比亞和以前的芬蘭）。某些國家/地區的STD代碼按原樣使用，其中字首數字不是區域代碼的一部分（北美、墨西哥和其他幾個國家/地區的情況就是如此）。

如示例表所示，根據《國家行動計畫》，美國、加拿大和許多加勒比國家使用國家代碼「1」。美國和加拿大的電話公司沒有像其他國家那樣充分宣傳這一事實。「1」在國內長途電話中首先撥打。這是一個巧合，因為這與國家1代碼完全相同。

+符號後面的數字表示在國際呼叫中撥打的號碼（即，電話公司的海外撥號代碼後跟+符號後的國際號碼）。

接入代碼 — 國際撥號

國際撥號的接入代碼取決於發出國際呼叫的國家/地區。最常見的國際字首是00（後跟國際格式編號）。ITU-T建議指定00作為首選代碼。特別是，歐洲聯盟（歐盟）國家正在採用00作為標準的國際准入規則。

國家/地區代碼

國家/地區代碼	國家/地區、地理區域	服務備註
0	保留	答
1	安圭拉	b
1	安地卡及巴布達	b
1	巴哈馬（大英國協）	b
1	巴貝多	b
1	百慕達	b
1	英屬維京群島	b
1	加拿大	b
1	開曼群島	b
1	多明尼加共和國	b
1	格瑞那達	b
1	牙買加	b
1	蒙瑟拉特島	b
1	波多黎各	b
1	聖克里斯多福及尼維斯	b
1	聖露西亞	b
1	聖文森及格瑞那丁	b
1	千里達及托巴哥	b
1	土克斯及開科斯群島	b
1	美利堅合眾國	b
1	美屬維京群島	b
20	埃及（阿拉伯敘利亞共和國）
21	阿爾及利亞	b
21	利比亞（阿拉伯利比亞人民社會主義民眾國）	b
21	摩洛哥	b
21	突尼西亞	b
220	甘比亞
221	塞內加爾
222	茅利塔尼亞
223	馬利
224	幾內亞
225	象牙海岸
226	布吉納法索
227	尼日
228	多哥共和國
229	貝南共和國
230	模里西斯
231	賴比瑞亞
232	獅子山
233	迦納
234	奈及利亞
235	查德
236	中非共和國
237	喀麥隆
238	維德角（共和國）
239	聖多美和普林西比（剛果民主共和國）
240	赤道幾內亞
241	加彭共和國
242	剛果（共和國）
243	扎伊爾
244	安哥拉
245	幾內亞比索
246	迪戈加西亞
247	遞增
248	塞席爾
249	蘇丹
250	盧安達共和國
251	衣索匹亞
252	索馬利亞民主共和國
253	吉布地
254	肯亞
255	坦尚尼亞
256	烏干達
257	蒲隆地
258	莫三比克
259	桑給巴爾（坦尚尼亞）
260	尚比亞（共和國）
261	馬達加斯加共和國
262	留尼旺島（法國分部）
263	辛巴威
264	納米比亞
265	馬拉威
266	賴索托
267	波札那
268	史瓦濟蘭
269	葛摩（伊斯蘭聯邦共和國）	c
269	Mayotte（法蘭西共和國領土總稱）	思
270	南非（共和國）	思
280-289	備用代碼
290	聖赫勒拿	d
291	厄利垂亞
292-296	備用代碼
299	格陵蘭（丹麥）
30	希臘
31	荷蘭（聯合王國）
32	比利時
33	法國
33	摩納哥（公國）	b
34	西班牙	b
350	直布羅陀
351	葡萄牙
352	盧森堡
353	愛爾蘭
354	冰島
355	阿爾巴尼亞
356	馬爾他
357	塞普勒斯
358	芬蘭
359	保加利亞
36	匈牙利
370	立陶宛
371	拉脫維亞
372	愛沙尼亞
373	摩爾多瓦
374	亞美尼亞
375	白俄羅斯
376	安道爾（公國）
377	摩納哥（公國）	e
378	聖馬利諾	思
379	梵蒂岡城國
380	烏克蘭
381	南斯拉夫
382-384	備用代碼
385	克羅埃西亞共和國
386	斯洛維尼亞
387	波士尼亞赫塞哥維納（共和國）
388	備用代碼
389	前南斯拉夫的馬其頓共和國
39	義大利
40	羅馬尼亞
41	列支敦斯登（公國）
41	瑞士（聯邦）	b
42	捷克共和國	b
42	斯洛伐克共和國	b
43	奧地利	b
44	大不列顛及北愛爾蘭聯合王國
45	丹麥
46	瑞典
47	挪威
48	波蘭共和國
49	德國（聯邦）
500	福克蘭群島（馬爾維納斯）
501	貝里斯
502	瓜地馬拉
503	薩爾瓦多
504	宏都拉斯
505	尼加拉瓜
506	哥斯大黎加
507	巴拿馬
508	Saint Pierre和Miquelon（法蘭西共和國領地）
509	海地
51	秘魯
52	墨西哥
53	古巴
54	阿根廷共和國
55	巴西
56	智利
57	哥倫比亞
58	委內瑞拉
590	瓜德魯普島（法國分部）
591	玻利維亞共和國
592	蓋亞那
593	厄瓜多
594	蓋亞那（法語系）
595	巴拉圭
596	法屬馬丁尼克（法國外交部）
597	蘇利南
598	烏拉圭（東部共和國）
599	荷屬安地列斯
60	馬來西亞
61	澳洲	i
62	印度尼西亞
63	菲律賓（大韓民國）
64	紐西蘭
65	新加坡
66	泰國
670	北馬利亞納群島
671	關島
672	澳洲海外領地	j
673	汶萊達魯薩蘭
674	諾魯
675	巴布亞紐幾內亞
676	東加
677	索羅門群島
678	萬那杜
679	斐濟
680	帛琉（共和國）
681	Wallis和Futuna（法國海外領土）
682	庫克群島
683	紐埃
684	美屬薩摩亞
685	西薩摩亞
686	吉里巴斯
687	新喀里多尼亞（法國海外領土）
688	吐瓦魯
689	法屬玻里尼西亞（法屬海外領土）
690	托克勞
691	密克羅尼西亞聯邦
692	馬紹爾群島
693-699	備用代碼
7	哈薩克	b
7	吉爾吉斯共和國	b
7	俄羅斯聯邦	b
7	塔吉克	b
7	土庫曼	b
7	烏茲別克	b
800	保留 — 分配給UIFS正在考慮
801-809	備用代碼	d
81	日本
82	韓國
830 - 839	備用代碼	d
84	越南
850	朝鮮民主主義人民共和國
851	備用代碼
852	香港
853	澳門
854	備用代碼
855	柬埔寨（王國）
856	寮人民民主共和國
857 - 859	備用代碼
86	中國	g
870	預留 — Inmarsat SNAC試用
871	Inmarsat（大西洋 — 東部）
872	國際海事衛星組織（太平洋）
873	國際海事衛星組織（印度洋）
874	Inmarsat（大西洋 — 西部）
875 - 879	保留 — 海事移動服務應用程式
880	孟加拉國（中華人民共和國）
881 - 890	備用代碼	d
890 - 899	備用代碼	d
90	土耳其
91	印度（共和國）
92	巴基斯坦
93	阿富汗
94	斯里蘭卡（民主社會主義共和國）
95	緬甸
960	馬爾地夫
961	黎巴嫩
962	約旦（雜湊姆王國）
963	阿拉伯敘利亞共和國
964	伊拉克
965	科威特
966	沙烏地阿拉伯（王國）
967	葉門
968	阿曼
969	Reserved — 當前正在調查的保留
970	備用代碼
971	阿拉伯聯合大公國	h
972	以色列
973	巴林
974	卡達
975	不丹（王國）
976	蒙古
977	尼泊爾
978 - 979	備用代碼
98	伊朗伊斯蘭共和國
990 - 993	備用代碼
994	亞塞拜然共和國
995	喬治亞
996 - 999	備用代碼

服務註釋：

a — 在1996年12月31日之後，轉讓才可行。
b — 整合編號方案。
c — 美亞特島和葛摩（伊斯蘭聯邦共和國）之間共用的規則。
d — 僅在從10個組的所有3位數代碼用完後分配。
e - 1994年12月17日之前，安道爾部分地區分別由第33和34號國家代碼提供服務。
f — 保留或分配給摩納哥供將來使用（另見代碼33）。
g — 參考：1980年10月XII.10日第1157號通知，第866號代碼分配給台灣省。
h — 阿拉伯聯合大公國：阿布扎比、阿吉曼、迪拜、富吉拉、哈伊馬角、沙加、烏姆·凱萬
i — 包括科科斯 — 基靈群島 — 澳洲海外領土印度洋
j — 包括澳洲南極領地基地、聖誕島和諾福克島

流量工程

Traffic Engineering適用於傳統語音網路，它確定在一段時間內傳送所需數量的語音呼叫所必需的中繼數量。對於X網路語音的設計者而言，目標是適當調整中繼的數量，並提供傳送確定的中繼數量所需的適當頻寬量。

需要注意兩種不同型別的連線。它們是線路和中繼。線路允許將電話機連線到PBX和CO交換機等電話交換機。中繼將交換機連線在一起。中繼的一個示例是連線PBX的連線（忽略tie line語句中使用「line」）。它實際上是一個中繼線)。

公司使用交換機作為集中器，因為所需的電話機數量通常大於需要進行的同時呼叫的數量。例如，一家公司有600台電話機連線到PBX。但是，它只有15個中繼將PBX連線到CO交換機。

流量工程X網路上的語音是一個五步過程。

步驟如下：

收集現有語音流量資料。
按組對流量進行分類。
確定滿足流量所需的物理中繼數量。
確定中繼的正確組合。
將每秒的流量錯誤數轉換為資料包或信元。

收集現有語音流量。

從運營商處收集以下資訊：
- 已受理呼叫、已放棄呼叫和所有中繼忙碌的呼叫計數。
- 中繼組的服務等級(GoS)等級。
- 每個中繼組傳輸的總流量。
- 電話賬單，檢視承運人的費率。
本文接下來的幾節將詳細介紹此處使用的術語。為了獲得最佳效果，獲取兩週的流量。

內部電信部門為PBX提供呼叫詳細記錄(CDR)。此資訊記錄已受理的呼叫。但是，它不提供有關由於所有中繼繁忙而被阻止的呼叫的資訊。
按組對流量進行分類。

在大多數大型企業中，將流量工程應用於具有共同用途的中繼組更具成本效益。例如，將入站客戶服務呼叫分開到單獨的中繼組，與常規出站呼叫明顯不同。

首先將流量分為入站和出站方向。例如，將出站流量分組到稱為本地、本地長距離、狀態內、狀態間等的距離中。按距離劃分流量非常重要，因為大多數費率對距離敏感。例如，廣域電話服務(WATS)在美國是一種服務選項，使用距離頻段進行計費。第一帶覆蓋相鄰狀態。它的成本比覆蓋整個美國大陸的五級樂隊服務要低。

確定呼叫的目的。例如，呼叫的目的是什麼？它們用於傳真、數據機、呼叫中心、800用於客戶服務、800用於語音郵件、電子通勤人員等。
確定滿足流量需求所需的物理中繼數量。

如果您知道生成的流量和所需的GoS，請計算滿足您的需求所需的中繼數量。使用以下公式計算流量：
```
A = C x T
```
A是流量。C是在一小時的時段內發出的呼叫數。T是呼叫的平均保持時間。

C是發起呼叫而非承載呼叫的次數。從運營商或公司內部CDR收到的資訊以承載流量而不是提供的流量為單位，通常由PBX提供。

呼叫的保持時間(T)必須考慮中繼的平均佔用時間。它必須考慮會話長度以外的變數。這包括撥號和振鈴（呼叫建立）所需的時間、終止呼叫的時間，以及分攤忙訊號和未完成呼叫的方法。在平均呼叫長度上增加10%到16%有助於解決這些不同時間段。

基於呼叫計費記錄的保持時間可能需要根據計費的增量進行調整。基於一分鐘增量的計費記錄平均將呼叫超報30秒。例如，顯示總共1834分鐘流量的404呼叫的帳單需要按如下方式調整：
- 404個呼叫x 0.5分鐘（超額呼叫長度）= 202個超額呼叫分鐘
- 實際調整流量：1834 - 202 = 1632實際呼叫分鐘數
為了提供「良好的服務水準」，需要在高峰期或繁忙時段對GoS進行流量工程。GoS是衡量呼叫被阻止機會的單位。例如，P(.01)的GoS意味著在100次呼叫嘗試中，一個呼叫被阻止。P(.001)的GoS會導致每1000次嘗試中有一個呼叫被阻止。檢視一天中最繁忙時段內的呼叫嘗試。最準確找出最繁忙時段的方法是花一年中最繁忙的十天，按小時對流量進行求和，找出最繁忙時段，然後推匯出平均時間量。

在北美，人們用一年中最忙的10天來尋找最忙的時候。Q.80和Q.87等標準使用其他方法計算繁忙時段。使用足夠大的數字，以便為繁忙情況（而不是平均小時流量）提供GoS。

電話工程中的流量是以稱為erlangs的單位來衡量的。erlang是一個中繼在一小時內處理的流量。它是一個具有許多功能的無量綱單元。解釋厄蘭格的最簡單方法是使用示例。

假設您有18個中繼，它們承載九條流量，平均所有呼叫的持續時間為三分鐘。繁忙中繼的平均數量、一小時內的呼叫發起次數以及完成所有呼叫所花費的時間是多少？
1. 繁忙中繼的平均數量是多少？

  由於有9個中繼的流量，因此有9個中繼忙，因為erlang是一個中繼在一小時內處理的流量。
2. 一小時內的呼叫發起次數是多少？

  假設一小時內有9條話務量，每次呼叫平均三分鐘，則將一小時轉換為分鐘，乘以話務量總數，然後將總數除以平均呼叫持續時間。這將產生180個呼叫。
  - 每小時九次乘以60分鐘/小時，再除以三分鐘/呼叫= 180次呼叫。
  厄蘭是無量綱的。但是，它們是參考小時數。
3. 完成所有呼叫需要多長時間？

  對於每次呼叫持續三分鐘的180個呼叫，總時間為540分鐘或9小時。
您可能遇到的其他等效測量包括：
- 1erlang =

  60呼叫分鐘=

  3600呼叫秒=

  36分鐘通話時間(CCS)
計算繁忙時段的一個簡單方法是收集一個營業月的流量。根據一個月內二十二個工作日確定一天內發生的流量數量。把這個數字乘以百分之十五到百分之十七。通常，繁忙時段的流量佔一天內總流量的15%到17%。

一旦您確定了繁忙時段內出現的中繼流量，下一步就是確定滿足特定GoS要求的中繼數量。根據流量概率假設，所需的中繼數量會有所不同。

有四個基本假設：
- 有多少流量來源？
- 流量的到達特性是什麼？
- 如何處理丟失的呼叫（未服務的呼叫）？
- 交換機如何處理中繼分配？

潛在來源

第一個假設是潛在源的數量。有時候，規劃無限源與規劃少數源之間存在重大差異。在本例中，忽略計算此值的方法。下表比較了系統需要傳入的流量與提供流量的潛在源的數量。它假定GoS為。01的中繼數量為10不變。

如果源數無窮多，則只攜帶4.13厄蘭。產生這一現象的原因在於，隨著信源數量的增加，在到達時間和保持呼叫時間中分佈較寬的概率增加。隨著源數量的減少，傳輸流量的能力也會隨之提高。在極端情況下，系統支援10個引擎。只有十個來源。因此，如果調整遠端分支機構中的PBX或金鑰系統的大小，則可以使用更少的中繼而仍然提供相同的GoS。

具有10個中繼和P為0.01的泊松分佈*

源數量	流量容量(erlangs)
Infinite	4.13
100	4.26
75	4.35
50	4.51
25	4.84
20	5.08
15	5.64
13	6.03
11	6.95
10	10

注意：通常用於電話工程的等式是基於泊松到達模式。這是一個近似的指數分佈。指數分佈表明少數呼叫的長度非常短，大量呼叫的長度僅為一到兩分鐘。隨著呼叫時間的延長，呼叫數呈指數下降，在10分鐘內呼叫數非常少。雖然此曲線並不完全與指數曲線重合，但實際中發現兩者非常接近。

流量到達特性

第二個假設涉及交通到達特性。通常，這些假設基於泊松流量分佈，呼叫到達遵循典型的鐘形曲線。泊松分佈通常用於無限流量源。在此處的三個圖表中，縱軸顯示概率分佈，橫軸顯示呼叫。

隨機流量

集群呼叫導致流量具有平滑的模式。這種模式在有限來源下發生得更為頻繁。

平滑流量

高峰流量或粗流量以傾斜形狀表示。當流量從一個中繼組滾動到另一個中繼組時，就會發生此現象。

粗略或高峰流量

處理丟失的呼叫

如何處理丟失的呼叫是第三個假設。下圖顯示了您呼叫的站點沒有應答時可用的三個選項：

已清除丟失的呼叫(LCC)。
保持的丟失呼叫(LCH)。
延遲的丟失呼叫(LCD)。

LCC選項假設一旦發出呼叫並且伺服器（網路）忙碌或不可用，該呼叫就從系統中消失。本質上，你停下來，做一些不同的事情。

LCH選項假定呼叫在保持時間的整個過程中一直位於系統中，而不管呼叫是否被接通。實質上，只要停止之前保持時間，您就會繼續重撥。

回叫或重撥是重要的流量考慮因素。假設嘗試了200個呼叫。四十人收到忙碌訊號並嘗試重新撥號。這導致240次呼叫嘗試，增加20%。中繼組現在提供的GoS比最初想象的還要差。

LCD選項意味著一旦發出呼叫，該呼叫將保留在隊列中，直到伺服器準備好處理該呼叫。然後，它使用伺服器進行完全保持時間。這種假設最常用於自動呼叫分配(ACD)系統。

假設丟失的呼叫可以清除系統傾向於低估所需的中繼數量。另一方面，LCH誇大了數字。

交換機如何處理中繼分配

第四個也是最後一個假設圍繞交換裝置本身。在電路交換環境中，許多較大的交換機會阻塞交換機。也就是說，並非每個輸入都有到每個輸出的路徑。複雜的評分結構有助於確定電路通過交換機的路徑以及對GoS的影響。在本示例中，假設涉及的裝置完全無阻塞。

第三步的目的是計算所需物理中繼的數量。您已經確定了繁忙時段內提供的流量數量。您已與客戶交談。因此，您知道客戶請求的GoS。'通過使用公式或表計算所需的中繼數。

交通理論由許多排隊方法和相關公式組成。這裡提供了處理最常見模型的表。最常用的模型和表是二郎乙。它基於無限源、LCC和Poisson分佈，適用於指數或常數保持時間。由於LCC假定，Erlang B低估中繼數。然而，它是最常用的演算法。

此示例確定承載此流量的中繼組中的中繼數（中繼組定義為並行中繼的尋線組）：

一個月352小時的已受理呼叫流量。
22個工作日/月。
10%的呼叫處理開銷
15%的流量發生在繁忙的時候。
服務等級p=.01

繁忙時段= 352除以22 x 15% x 1.10（呼叫處理開銷）= 2.64厄蘭格

流量假設如下：

無限來源。
清除隨機或泊松流量分佈和丟失的呼叫。

基於這些假設，合適的演算法是Erlang B。使用下表確定P為。01的中繼數量(N)。

否	P
否	.003	.005	.01	.02	.03	.05
1	.003	.005	0.011	.021	.031	.053
2	.081	.106	.153	.224	.282	.382
3	.289	.349	0.456	.603	.716	.9
4	.602	0.702	.87	1.093	1.259	1.525
5	.995	1.132	1.361	1.658	1.876	2.219
6	1.447	1.622	1.909	2.276	2.543	2.961
7	1.947	2.158	2.501	2.936	3.25	3.738
8	2.484	2.73	3.128	3.627	3.987	4.543
9	3.053	3.333	3.783	4.345	4.748	5.371
10	3.648	3.961	4.462	5.084	5.53	6.216
11	4.267	4.611	5.16	5.842	6.328	7.077
12	4.904	5.279	5.876	6.615	7.141	7.95
13	5.559	5.964	6.608	7.402	7.967	8.835
14	6.229	6.664	7.352	8.201	8.804	9.73
15	6.913	7.376	8.108	9.01	9.65	10.63

註：表格摘自T. Frankel的「電話的ABC」

由於要求服務等級P.01，因此請僅使用指定為P.01的列。計算表明繁忙時段的流量為2.64歐元。在P .01列中，此值介於2.501和3.128之間。這對應於7和8的中繼數量(N)。由於不能使用小數中繼，請使用下一個較大的值（八個中繼）來承載流量。

有幾種不同的厄蘭B表可用於確定服務特定流量所需的中繼數量。此處的表顯示了GoS與支援以厄蘭為單位的流量速率所需的中繼數量(T)之間的關係。

厄蘭格語中的流量速率	中繼數量(T)
厄蘭格語中的流量速率	T=1	T=2	T=3	T=4	T=5	T=6	T=7	T=8	T=9	T=10
0.10	.09091	.00452	.00015	.00000	.00000	.00000	.00000	.00000	.00000	.00000
0.20	.16667	.01639	.00109	.00005	.00000	.00000	.00000	.00000	.00000	.00000
0.30	.23077	.03346	.00333	.00025	.00002	.00000	.00000	.00000	.00000	.00000
0.40	.28571	.05405	.00716	.00072	.00006	.00000	.00000	.00000	.00000	.00000
0.50	.33333	.07692	.01266	.00158	.00016	.00001	.00000	.00000	.00000	.00000
0.60	.37500	.10112	.01982	.00296	.00036	.00004	.00000	.00000	.00000	.00000
0.70	.41176	.12596	.02855	.000497	.00070	.00008	.00001	.00000	.00000	.00000
0.80	.44444	.15094	.03869	.00768	.00123	.00016	.00002	.00000	.00000	.00000
0.90	.47368	.17570	.05007	.01114	.00200	.00030	.00004	.00000	.00000	.00000
1.00	.50000	.20000	.06250	.01538	.00307	.00051	.00007	.00001	.00000	.00000

1.10	.52381	.22366	.07579	.02042	.00447	.00082	.00013	.00002	.00000	.00000
1.20	.54545	.24658	.08978	.02623	.00625	.00125	.00021	.00003	.00000	.00000
1.30	.56522	.26868	.10429	.03278	.00845	.00183	.00034	.00006	.00001	.00000
1.40	.58333	.28949	.11918	.40040	.01109	.00258	.00052	.00009	.00001	.00000
1.50	.60000	.31034	.13433	.04796	.01418	.00353	.00076	.00014	.00002	.00000
1.60	.61538	.32990	.14962	.05647	.01775	.00471	.00108	.00022	.00004	.00001
1.70	.62963	.34861	.16496	.06551	.02179	.00614	.00149	.00032	.00006	.00001
1.80	.644286	.36652	.18027	.07503	.02630	.00783	.00201	.00045	.00009	.00002
1.90	.65517	.38363	.19547	.08496	.03128	.00981	.00265	.00063	.00013	.00003
2.00	.66667	.40000	.21053	.09524	.03670	.01208	.00344	.00086	.00019	.00004

2.20	.68750	.43060	.23999	.11660	.04880	.01758	.00549	.00151	.00037	.00008
2.40	.70588	.45860	.26841	.13871	.06242	.02436	.00828	.00248	.00066	.00016
2.60	.72222	.48424	.29561	.16118	.07733	.03242	.01190	.00385	.00111	.00029
2.80	.73684	.50777	.32154	.18372	.09329	.04172	.01641	.00571	.00177	.00050
3.00	.75000	.52941	.34615	.20611	.11005	.05216	.02186	.00813	.00270	.00081

3.20	.76190	.54936	.36948	.22814	.12741	.06363	.02826	.01118	.00396	.00127
3.40	.77273	.56778	.39154	.24970	.14515	.07600	.03560	.01490	.00560	.00190
3.60	.78261	.58484	.41239	.27069	.16311	.08914	.04383	.01934	.00768	.00276
3.80	.79167	.60067	.43209	.29102	.18112	.10290	.05291	.02451	.01024	.00388
4.00	.80000	.61538	.45070	.31068	.19907	.11716	.06275	.03042	.01334	.00531

厄蘭格語中的流量速率	中繼數量(T)
厄蘭格語中的流量速率	T=11	T=12	T=13	T=14	T=15	T=16	T=17	T=18	T=19	T=20
4.00	.00193	.00064	.00020	.00006	.00002	.00000	.00000	.00000	.00000	.00000
4.50	.00427	.00160	.00055	.00018	.00005	.00002	.00000	.00000	.00000	.00000

5.00	.00829	.00344	.00132	.00047	.00016	.00005	.00001	.00000	.00000	.00000
5.25	.01107	.00482	.00194	.00073	.00025	.00008	.00003	.00001	.00000	.00000
5.50	.01442	.00657	.00277	.00109	.00040	.00014	.00004	.00001	.00000	.00000
5.75	.01839	.00873	.00385	.00158	.00060	.00022	.00007	.00002	.00001	.00000

6.00	.02299	.01136	.00522	.00223	.00089	.00033	.00012	.00004	.00001	.00000
6.25	.02823	.01449	.00692	.00308	.00128	.00050	.00018	.00006	.00002	.00001
6.50	.03412	.01814	.00899	.00416	.00180	.00073	.00028	.00010	.00003	.00001
6.75	.04062	.02234	.01147	.00550	.00247	.00104	.00041	.00015	.00005	.00002

7.00	.04772	.02708	.01437	.00713	.00332	.00145	.00060	.00023	.00009	.00003
7.25	.05538	.02827	.01173	.00910	.00438	.00198	.00084	.00034	.00013	.00005
7.50	.06356	.03821	.02157	.01142	.00568	.00265	.00117	.00049	.00019	.00007
7.75	.07221	.04456	.02588	.01412	.00724	.00350	.00159	.00068	.00028	.00011

8.00	.08129	.05141	.03066	.01722	.00910	.00453	.00213	.00094	.00040	.00016
8.25	.09074	.05872	.03593	.02073	.01127	.00578	.00280	.00128	.00056	.00023
8.50	.10051	.06646	.04165	.02466	.01378	.00727	.00362	.00171	.00076	.00032
8.75	.11055	.07460	.04781	.02901	.01664	.00902	.00462	.00224	.00103	.00045

9.00	.12082	.08309	.05439	.03379	.01987	.01105	.00582	.00290	.00137	.00062
9.25	.13126	.09188	.06137	.03897	.02347	.01338	.00723	.00370	.00180	.00083
9.50	.14184	.10095	.06870	.04454	.02744	.01603	.00888	.00466	.00233	.00110
9.75	.15151	.11025	.07637	.05050	.03178	.01900	.01708	.00581	.00297	.00145

10.00	.16323	.11974	.08434	.05682	.03650	.02230	.01295	.00714	.00375	.00187
10.25	.17398	.12938	.09257	.06347	.04157	.02594	.01540	.00869	.00467	.00239
10.50	.18472	.13914	.10103	.07044	.04699	.02991	.01814	.01047	.00575	.00301
10.75	.19543	.14899	.10969	.07768	.05274	.03422	.02118	.01249	.00702	.00376

11.00	.20608	.15889	.11851	.08519	.05880	.03885	.02452	.01477	.00848	.00464
11.25	.21666	.16883	.12748	.09292	.06515	.04380	.02817	.01730	.01014	.00567
11.75	.22714	.17877	.13655	.10085	.07177	.04905	.03212	.02011	.01202	.00687

厄蘭格語中的流量速率	中繼數量(T)
厄蘭格語中的流量速率	T=21	T=22	T=23	T=24	T=25	T=26	T=27	T=28	T=29	T=30
11.50	.00375	.00195	.00098	.00047	.00022	.00010	.00004	.00002	.00001	.00000
12.00	.00557	.00303	.00158	.00079	.00038	.00017	.00008	.00003	.00001	.00001

12.50	.00798	.00452	.00245	.00127	.00064	.00034	.00014	.00006	.00003	.00001
13.00	.01109	.00651	.00367	.00198	.00103	.00051	.00025	.00011	.00005	.00001

13.50	.01495	.00909	.00531	.00298	.00160	.00083	.00042	.00020	.00009	.00004
14.00	.01963	.01234	.00745	.00433	.00242	.00130	.00067	.00034	.00016	.00008

14.50	.02516	.01631	.01018	.00611	.00353	.00197	.00105	.00055	.00027	.00013
15.00	.03154	.02105	.01354	.00839	.00501	.00288	.00160	.00086	.00044	.00022

15.50	.03876	.02658	.01760	.01124	.00692	.00411	.00235	.00130	.00069	.00036
16.00	.04678	.03290	.02238	.01470	.00932	.00570	.00337	.00192	.00106	.00056

16.50	.05555	.03999	.02789	.01881	.01226	.00772	.00470	.00276	.00157	.00086
17.00	.06499	.04782	.03414	.02361	.01580	.01023	.00640	.00387	.00226	.00128

17.50	.07503	.05632	.04109	.02909	.01996	.01326	.00852	.00530	.00319	.00185
18.00	.08560	.06545	.04873	.03526	.02476	.01685	.01111	.00709	.00438	.00262

18.50	.09660	.07513	.05699	.04208	.03020	.02103	.01421	.00930	.00590	.00362
19.00	.10796	.08528	.04952	.03627	.02582	.01785	.01785	.01197	.00788	.00490

19.50	.11959	.09584	.07515	.05755	.04296	.03121	.02205	.01512	.01007	.00650
20.00	.13144	.10673	.08493	.06610	.05022	.03720	.02681	.01879	.01279	.00846

註：此表來自「Systems Analysis for Data Transmission」，James Martin，Prentice-Hall， Inc.,1972,ISBN:0-13-881300-0；表11。事務丟失的概率，P(n)。

在大多數情況下，單元之間的單個電路足以滿足語音呼叫的預期數量。但是，在某些路由中存在呼叫集中，需要新增額外電路以提供更好的GoS。在電話工程中，GoS的範圍通常為0.01到0.001。這表示被阻塞的呼叫數的概率。換句話說，.01是100中的一個呼叫，而。001是1000中的一個呼叫，由於阻塞而丟失。描述系統的GoS或阻塞特性的通常方式是說明在給定流量負載時呼叫丟失的概率。P(01)被認為是好的GoS，而P(001)被認為是無阻塞的GoS。

4.確定中繼的正確組合。

中繼的合理組合與其說是一項技術決定，不如說是一項經濟決定。每分鐘成本是確定新增中繼的價格斷點的最常用指標。確保考慮所有成本因素，例如額外的傳輸、裝置、管理和維護成本的會計處理。

當您最佳化網路以節省成本時，需要遵循兩個規則：

使用平均使用量數字而不是繁忙時段，繁忙時段會誇大呼叫分鐘數。
使用成本最低的電路，直到增量成本變得比下一個最佳路由更昂貴。

根據前面的示例，如果提供的GoS為。01，則需要8個中繼（如果有2.64個錯誤）。獲取平均使用率：

352小時除以每月的22天除以每天的8小時x 1.10（呼叫處理開銷）=平均小時內的2.2歐元。

假設運營商(XYZ)提供以下費率：

直撥電話(DDD)=每小時25美元。
節約計畫A = 60美元固定費用加上每小時18美元。
領帶中繼=500美元平價。

首先，繪製成本圖表。所有數字都轉換為每小時的數字，以便更輕鬆地使用錯誤計算。

Tie Trunk以紅線表示，是一條直線，售價500美元。DDD是從0開始的線性線。為了最佳化成本，目標是保持在曲線之下。不同計畫之間的交叉點發生在DDD和A計畫之間8.57小時，A計畫和連線中繼之間24.4小時。

下一步是計算每個中繼的承載流量。大多數交換機以先進先出(FIFO)方式分配語音流量。這表示中繼組中的第一個中繼所承載的流量比同一個中繼組中的最後一個中繼所承載的流量要大得多。計算每個中繼的平均流量分配。如果沒有在迭代基礎上計算這些數字的程式，就很難這樣做。下表顯示使用此類程式的2.2位元流量分佈：

每個主幹上的流量基於2.2 Erlangs

中繼	已提供的小時數	每個中繼的傳輸量	累計結轉	GoS
1	2.2	0.688	0.688	0.688
2	1.513	0.565	1.253	0.431
3	0.947	0.419	1.672	0.24
4	0.528	0.271	1.943	0.117
5	0.257	0.149	2.093	0.049
6	0.107	0.069	2.161	0.018
7	0.039	0.027	2.188	0.005
8	0.012	0.009	2.197	0.002
9	0.003	0.003	2.199	0

第一個中繼線為2.2小時，傳輸速率為0.688歐元。此主幹的理論最大值為1erlang。第八個中繼僅攜帶0.009厄蘭格。當您設計資料網路來傳送語音時，一個明顯的含義是，傳送到資料網路的特定中繼可以傳送大量流量，或者幾乎不傳送任何流量。

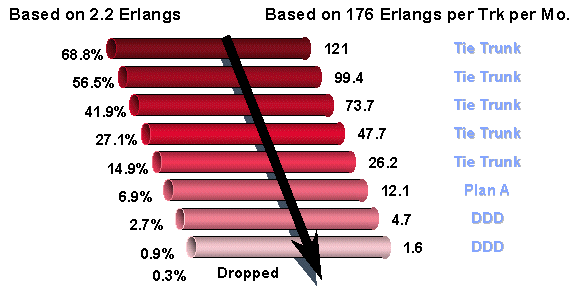

使用這些數字並將它們與之前計算出的盈虧平衡價相結合，您可以確定中繼的合適組合。根據每天8小時和每月22天的傳輸量，中繼每月可以傳輸176erlang的流量。第一個中繼承載。688erlangs或68.8%有效。按月計算，這相當於121歐元。交叉點為24.4小時和8.57小時。在本圖中，領帶中繼仍然使用26.2厄蘭特。但是，下一個較低的中繼會使用A計畫，因為它會降到24.4小時以下。此方法同樣適用於DDD計算。

關於資料網路語音，必須推導資料基礎設施每小時的成本。然後，將X中繼上的語音計算為另一個計費選項。

5.將每秒傳輸流量傳輸到資料包或信元的時間相等。

流量工程中的第五步（也是最後一步）是使每秒傳輸至資料包或信元的流量相等。一種方法是將一個錯誤轉換為相應的資料度量，然後應用修改器。這些方程式是基於脈衝編碼調制(PCM)語音和滿載資料包的理論數字。

1個PCM語音通道需要64 kBps
1erlang的語音通話時間為60分鐘

因此，1位錯誤= 64 kBps x 3600秒x 1位元組/8位= 28.8 MB流量，一小時內。

使用AAL1的ATM

1 Erlang = 655 KB信元/小時（假設44位元組負載）
= 182個信元/秒

使用AAL5的ATM

1 Erlang = 600 KB信元/小時（假設47位元組負載）
= 167個單元格/秒

框架轉送

1厄蘭= 960 KB幀（30位元組負載）或267 fps

1 Erlang = 1.44 M資料包（20位元組資料包）或400 pps

根據實際情況對這些圖應用修改量。要應用的修改器型別包括資料包開銷、語音壓縮、語音活動檢測(VAD)和信令開銷。

資料包開銷可以用作百分比修飾符。

ATM

AAL1每44個位元組的負載有9個位元組，或者有1.2的乘數。
AAL5每47位元組的負載有6個位元組，或具有1.127的乘數。

框架轉送

4到6位元組的開銷，負載變數為4096位元組。
它使用30位元組的負載和4位元組的開銷，乘數為1.13。

IP為20位元組。
使用者資料包通訊協定(UDP)的八個位元組。
12到72位元組的即時傳輸通訊協定(RTP)。

如果不使用壓縮即時協定(CRTP)，開銷量是不現實的。實際乘數是三。CRTP可以進一步降低開銷，通常在4到6位元組範圍內。假定為5個位元組，乘數將更改為1.25。假設您運行了8 KB的壓縮語音。如果將開銷考慮在內，則不能低於10 KB。考慮第2層開銷。

語音壓縮和語音活動檢測也被視為乘數。例如，共軛結構代數位激勵線性預測(CS-ACELP)（8 KB語音）被認為是。125乘法器。VAD可以視為。6或。7乘數。

信令開銷中的因素。特別是，VoIP需要配置即時控制協定(RTCP)以及H.225和H.245連線。

最後一步是將流量分佈應用到中繼，檢視它如何等同於頻寬。此圖顯示了基於繁忙時數和平均時數計算的流量分佈。對於繁忙時段的計算，將使用根據2.64erlangs顯示每個中繼的流量分佈的程式。

BH =繁忙時段

AH =平均小時數

以平均小時數為例，第一個中繼上有。688錯誤。這等於64 kBps x .688 = 44 kBps。8 KB語音壓縮相當於5.5 kBps。計入的IP開銷使數字高達6.875 kBps。對於語音中繼，初始中繼僅承載較大中繼組內的高流量。

當您使用語音和資料管理器時，計算語音頻寬要求時的最佳方法是進行數學運算。高峰流量強度始終需要八條中繼。使用PCM語音時，八條中繼的容量為512 KB。繁忙時段使用2.64厄蘭或169 kBps的流量。平均而言，您使用2.2秒或141 kBps的流量。

2.2使用語音壓縮通過IP傳輸的流量需要以下頻寬：

141 kBps x .125（8 KB語音）x 1.25（使用CRTP的開銷）= 22 kBps

需要入帳的其他修改量包括：

第2層開銷
呼叫建立和拆除信令開銷
語音活動檢測（如果使用）

損益計畫

在當今的客戶專用網路中，必須關注傳輸引數，如端到端丟失和傳播延遲。單獨而言，這些特徵會妨礙資訊通過網路進行高效傳輸。它們一起表現出它們是「回聲」的更有害的障礙。

損失被引入到終端辦公室(EO)之間的傳輸路徑中，主要是為了控制回聲和近唱（監聽器回聲）。達到給定的talker-echo GoS所需的損失量隨延遲而增加。然而，該損失也衰減初級語音訊號。丟失太多導致無法聽到發言者的聲音。難易程度取決於電路中的雜訊量。損失、雜訊和說話人回聲的聯合效應通過損失 — 雜訊 — 回聲GoS測量來評估。制定損失計畫時考慮了三個引數（損失、雜訊和說話人回聲）的聯合客戶感知效應。損耗計畫需要提供接近所有連線長度的最佳值的連線損耗值。同時，該計畫必須易於實施和管理。此處的資訊可幫助您在客戶專用網路中設計和實施Cisco MC3810。

專用交換機

PBX是一套裝置組合，允許使用者團體內的個人發起和應答來自公共網路(通過中央辦公室、廣域電話服務(WATS)和FX中繼)、特殊服務中繼和團體內的其他使用者（PBX線路）的呼叫。撥號啟動時，PBX將使用者連線到空閒線路或相應中繼組中的空閒中繼。它返回適當的呼叫狀態訊號，如撥號音或可聽鈴聲。如果線路或中繼組忙，則返回忙指示。可以提供話務員位置來應答傳入呼叫和請求使用者幫助。有模擬和數字PBX。模擬PBX(APBX)是使用模擬交換進行呼叫連線的撥號PBX。數字PBX(DPBX)是使用數字交換進行呼叫連線的撥號PBX。PBX以三種方式之一工作：衛星、主交換機和串聯。

衛星PBX駐留在主PBX上，通過該主PBX接收來自公共網路的呼叫，並可連線到專用網路中的其他PBX。

主PBX用作公共交換電話網路(PSTN)的介面。它支援特定的地理區域。它可以支援附屬衛星PBX以及充當串聯PBX。

串聯PBX用作直通點。來自一個主PBX的呼叫通過另一個PBX路由到第三個PBX。因此，「Tandem」一詞。

PBX介面

PBX介面分為四大類：

連線中繼介面
公共網路介面
衛星PBX介面
線路介面

本文檔重點介紹中繼和衛星PBX介面。這兩個類別有四個主要介面：

S/DTT — 到數位衛星PBX中繼的數字中繼介面。
S/ATT — 模擬中繼介面到模擬衛星PBX中繼線。
D/TT — 到非ISDN數字或組合中繼的數字中繼介面。
A/TT — 連線中繼的模擬中繼介面。

PBX介面級別

__________

                       |         |

                       |         | ------>    0 dB  D/TT, S/DTT

                       |         | <------    0 dB

                -------|         |

                |                | ------>   -2 dB  A/TT , S/ATT,  S/DTT (with CB)

                |________________| <------   -2 dB

首先列出DPBX預期的介面和級別，以幫助設計和實施具有正確傳輸和接收級別的Cisco MC3810。具有純數字中繼的DPBX（無模擬到數字轉換）始終以0 dB(D/TT)進行接收和傳輸，如上圖所示。

對於具有混合連線中繼（類比到數位轉換）的DPBX，如果通道庫(CB)介面在兩端以數位方式連線到DPBX，且使用模擬連線中繼（參見下圖），則傳輸和接收級別也為0 dB。如果CB通過模擬介面連線到DPBX，則傳送和接收電平均為–2.0 dB（見圖）。

含混合中繼的DPBX

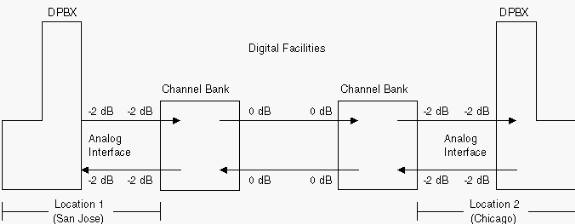

通道庫通過模擬介面連線到DPBX

如果只有一個CB，它通過模擬介面連線到DPBX，則級別為–2.0 dB傳輸和–4.0 receive（請參見下圖）。

一個CB通過模擬介面連線到DPBX

設計和安裝Cisco MC3810

在客戶網路中實施思科MC3810時，您必須首先瞭解現有的網路丟失計畫，以確保安裝思科MC3810後端到端呼叫的總丟失或級別仍保持不變。此過程稱為基準設定或基準設定。設定基準的方法之一是在安裝Cisco MC3810之前繪製所有網路元件。然後，根據電子工業協會和電信工業協會(EIA/TIA)的標準，記錄網路中關鍵接入點和出口點的預期級別。測量網路中這些相同接入點和出口點的級別，以確保正確記錄這些接入點和出口點（請參見下圖）。測量並記錄級別後，安裝Cisco MC3810。安裝之後，請調整Cisco MC3810的級別，使其與之前測量和記錄的級別相匹配（請參見下圖）。

安裝Cisco MC3810之前的網路元件

安裝Cisco MC3810後的網路元件

對於大多數思科MC3810實施而言，DPBX是整個客戶網路的一部分。例如，網路拓撲可能如下所示：

DPBX（位置1）連線到Cisco MC3810（位置1）。連線到遠端（位置2）的設施/中繼（數字或模擬）。設施/中繼連線到另一個Cisco MC3810。此連線埠連線到另一個DPBX（位置2）。在此場景中，DPBX中預期的級別（傳送和接收）由設施/中繼型別或介面決定（如上圖所示）。

下一步是開始設計：

繪製包含所有傳輸裝置和設施連線的現有網路圖。
使用上面和EIA/TIA標準（EIA/TIA 464-B和EIA/TIA電信系統公告第32號 — 數字PBX損耗計畫應用指南）中列出的資訊，列出每個傳輸裝置的預期級別（出口和接入介面）。
測量實際水準，以確保預期水準與實際水準相同。如果沒有，請返回檢視EIA/TIA文檔，瞭解配置和介面的型別。根據需要進行水準調整。如果級別相同，請記錄級別並轉到下一台裝置。一旦您記錄了網路中所有測量的級別，並且它們與預期級別一致，您就可以安裝Cisco MC3810了。

安裝Cisco MC3810並調整級別，使其與安裝前測量和記錄的級別相匹配。這可確保整體水準仍與基準水準一致。通過測試發出呼叫，確保Cisco MC3810高效運行。否則，請返回並重新檢查級別，以確保其設定正確。

Cisco MC3810還可用於連線PSTN。它設計為在Foreign Exchange Station(FXS)埠上具有 — 3 dB，在Foreign Exchange Office(FXO)和recEive和transMit(E&M)埠上具有0 dB。對於模擬，兩個方向的這些值為true。對於數字，值為0 dB。Cisco MC3810具有顯示實際增益(show voice call x/y)的動態命令，允許技術人員握住數字鍵並觀察各種DTMF音調的實際增益。

Cisco MC3810的內部內建介面偏移如下所列：

FXO輸入增益偏移= 0.7 dBm FXO輸出衰減偏移= - 0.3 dBm
FXS輸入增益偏移= -5 dBm FXS輸出衰減偏移= 2.2 dBm
E&M 4w輸入增益偏移= -1.1 dBm E&M 4w輸出衰減偏移= - 0.4dBm

語音品質測試平台(VQT)系統是一種工具，可在各種音訊傳輸裝置和網路上進行客觀的音訊測量。一些示例包括：

分組交換網路中端到端音訊延遲的測量。
普通舊式電話服務(POTS)通道的頻率響應的測量。
電話網路回聲消除器效力和速度的測量。
揚聲器電話終端的聲脈衝響應的測量。

計時計畫

分層同步

分層同步方法由四個層次的時鐘組成。該選項被選擇用於同步北美網路。符合目前的行業標準。

在分層同步方法中，頻率基準在節點之間傳輸。同步分層結構中的最高級別時鐘是主參考源(PRS)。所有互連的數字同步網路都需要由PRS控制。PRS是一種通過可選的協調世界時(UTC)驗證來保持1x10-11或更高的長期頻率準確度並符合當前行業標準的裝置。此裝置可以是第1層時鐘（銫標準），也可以由標準UTC衍生的頻率和時間服務直接控制的裝置，例如LORAN-C或全球定位衛星系統(GPS)無線電接收器。LORAN-C和GPS訊號本身由銫標準控制，而銫標準不是PRS的一部分，因為它們是在物理上從它移除。由於主要參考源是第1層裝置或可追溯到第1層裝置，因此由PRS控制的每個數字同步網路都具有第1層可追溯性。

第2層節點構成同步層次結構的第二層。第2層時鐘提供以下同步：

其他第2層裝置。
第3層裝置，例如數字交叉連線系統(DCS)或數字端辦公室。
第4層裝置，例如通道庫或DPBX。

類似地，第3層時鐘向其他第3層裝置和/或第4層裝置提供同步。

分層同步的一個吸引人的特徵是，數字交換節點之間的現有數位傳輸設施可用於同步。例如，T1載波系統的基本1.544 MB/s線路速率(8000-frame-per-second frame rate)可用於此目的，而不會降低該載波系統的業務承載能力。因此，不需要為了同步而專用單獨的傳輸設施。但是，由於某些數位傳輸設施的特徵，如設施故障歷史記錄、指標調整以及交換點的數量，所以需要協調公共網路和專用網路之間的同步介面。

可靠的運行對於電信網路的各個部分都至關重要。因此，同步網路包括主和輔助（備份）同步設施，可分別連線到每個第2層節點、許多第3層節點和第4層節點（如果適用）。此外，每個第2層和第3層節點都配備了一個內部時鐘，用於橋接對同步參照的短暫中斷。此內部時鐘通常鎖定為同步引用。當移除同步參考時，時脈頻率維持在由它的穩定性確定的速率。

PRS可跟蹤參照來源

當私有數位網路與PRS可追蹤的本地交換運營商/國際電工委員會(LEC/IEC)網路互連時，需要從可追蹤的參考訊號同步到PRS。PRS可追蹤性可以採用兩種方法：

提供PRS時鐘，在這種情況下，網路與LEC/IEC網路同步運行。
接受來自LEC/IEC網路的PRS可跟蹤時間。

同步介面注意事項

基本上，有兩種架構可用於在LEC/IEC和專用網路之間的介面上傳遞計時。第一種是網路在一個位置接受來自LEC/IEC的PRS可跟蹤參考，然後在互連設施上提供所有其它裝置的定時參考。第二是網路在具有LEC/IEC的每個介面處接受可跟蹤的PRS參考。

在第一方法中，私有網路控制所有裝置的同步。但是，從技術和維護的角度來看，存在一些限制。配電網的任何丟失都會導致所有相關裝置滑向LEC/IEC網路。此問題會導致難以檢測的問題。

在第二種方法中，在具有LEC/IEC的每個介面處向專用網路提供PRS可跟蹤參考。在這種安排中，PRS可跟蹤參照的丟失導致最小的故障。此外，與LEC/IEC的滑動出現在與故障源相同的介面上。這使得故障定位和隨後的維修更加容易。

訊號

CCITT建議Q.9將信令定義為「與自動電信運營中呼叫的建立、釋放和控制以及網路管理特別相關的資訊交換（語音除外）」。

從最廣義的角度講，有兩個訊號領域：

使用者信令
中繼信令（交換機間和/或局間）

傳統上，信令也被分為四個基本功能：

監督
地址
通話進度
網路管理

監督信令用於：

線上路或中繼上發起呼叫請求（在中繼上稱為線路信令）
保持或釋放已建立的連線
啟動或終止充電
在已建立的連線上召回操作員

地址信令傳輸主叫或被叫使用者的電話號碼和區號、接入代碼或專用自動交換分機(PABX)中繼接入代碼等資訊。地址訊號包含指示客戶、網路設施等發起的呼叫的目的地的資訊。

呼叫進展訊號通常是可聽的音調或記錄的通知，向使用者或運營商傳達呼叫進展或呼叫失敗資訊。這些呼叫進程訊號已完全說明。

網路管理訊號用於控制電路的批次分配，或者用於響應於過載條件修改網路中的交換系統的操作特性。

除了一些使用者信令技術之外，全球還有大約25個可識別的暫存器間信令系統。CCITT第7號信令系統(SSN7)正迅速成為國際/國家標準的暫存器間信令系統。

大多數安裝可能都涉及E&M信令。但是，作為參考，也包括Tip和Ring環路上的單頻(SF)信令、Tip和Ring反向電池環路、環路啟動和接地啟動。

型別I和II是美洲最流行的E&M信令。V型在美國使用。它在歐洲也非常受歡迎。SSDC5A的不同之處在於掛機狀態與掛機狀態相反，以允許故障安全操作。如果線路中斷，則介面預設為摘機（忙）。在所有型別中，只有II和V是對稱的（可以使用交叉電纜背對背傳輸）。SSDC5最常見於英國。

通常使用的其它信令技術包括延遲、立即和眨眼啟動。Wink start是一種帶內技術，其中始發裝置在傳送撥號數字之前等待被叫交換機的指示。Wink啟動通常不用於使用面向消息的信令方案(例如ISDN或信令系統7(SS7))控制的中繼。

訊號系統應用與介面摘要

訊號系統應用程式/介面	特徵
站台回圈
回圈訊號
基本工作站	DC信令。在車站的始發。從中心辦公室振鈴。
錢幣站	DC信令。站內環路啟動或接地啟動發起。除了硬幣收集和回收線外，還使用地面和單面路徑。
Interoffice中繼
環路反向電池	單向呼叫源。直接適用於金屬設施。檢測電流和極性。用於具有適當設施信令系統的運營商設施。
E&M領導	雙向呼叫源。需要所有應用程式的設施信令系統。
	設施	訊號系統
	金屬	DX
	類比	SF
	數位	資訊中的位元
特別服務
循環型別	如上所述，標準站環路和中繼線配置。與PBX-CO中繼的投幣服務類似的地面啟動格式。
E & M領導	PBX撥號中繼的E&M。特殊服務電路中的載波系統通道的E&M。

北美慣例

典型的北美電話按鍵組提供12音調集。一些自定義設定提供16音調訊號，這些訊號的A-D按鈕可識別額外的數字。

DTMF對

低頻組(Hz)	高頻組(Hz)
低頻組(Hz)	1209	1336	1477	1633
697	1	2	3	A
770	4	5	6	B
852	7	8	9	C
941	*	0	#	D

北美常用聲調

音調	頻率(Hz)	Cadence
撥號	350 + 440	連續
忙（站點）	480 + 620	開啟0.5秒，關閉0.5秒
忙（網路）	480 + 620	0.2秒開，0.3秒關
振鈴回車	440 + 480	開啟2秒，關閉4秒
摘機警報	Multifreq howl	開啟1秒，關閉1秒
錄製警告	1400	0.5秒開，15秒關
呼叫等待	440	0.3秒開，9.7秒關

北美使用的呼叫進程音

名稱	頻率(Hz)	模式	級別
低音	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	多種	-24 dBm0 61至71 dBmC 61至71 dBmC 61至71 dBmC 61至71 dBmC
高音	480 400 500	多種	-17 dBmC 61至71 dBmC 61至71 dBmC
撥號音	350 + 440	穩定	-13 dBm0
可聽鈴聲	440 + 480 440 + 40 500 + 40	開啟2秒，開啟4秒關閉2秒，開啟4秒關閉2秒，關閉4秒	-19 dBmC 61至71 dBmC 61至71 dBmC
線路忙音	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	開啟0.5秒，關閉0.5秒
重新排序	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	0.3秒開，0.2秒關
6A報警音	440	2 sec on，接著是0.5 sec on，每10秒
錄製器警告音	1400	每15秒突發量0.5秒
恢復音調	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	開啟0.5秒，關閉0.5秒	-24 dBmC
存款硬幣色調	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	穩定
接收器摘機（模擬）	1400 + 2060 + 2450 + 2600	0.1秒開，0.1秒關	+5 vu
接收器摘機	1400 + 2060 + 2450 + 2600	0.1秒開，0.1秒關	+3.9到–6.0 dBm
豪勒	480	級別中每1秒遞增10秒	最多40伏
沒有這樣的號碼(crybaby)	200到400	頻率調制頻率為1hz，每6秒中斷一次，持續0.5秒
空代碼	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	開啟0.5秒、關閉0.5秒、開啟0.5秒、關閉1.5秒？
繁忙驗證音(Centrex)	440	初始時間為1.5秒，之後是每7.5到10秒為0.3秒	-13 dBm0
繁忙驗證音(TSPS)	440	初始的2秒每10秒後跟0.5秒	-13 dBm0
呼叫等待音	440	兩次以300 ms間隔為10秒的突發	-13 dBm0
確認音	350 + 440	300 ms的3個突發量，間隔10秒	-13 dBm0
Camp-on指示	440	從循環中釋放每個話務員1秒	-13 dBm0
回撥撥號音	350 + 440	3個猝發，0.1秒開啟，秒關閉然後穩定	-13 dBm0
資料集響應迴音	2025	穩定	-13 dBm
電話卡提示音	941 + 1477然後440 + 350	60毫秒	-10分貝0
服務類別	480 400 500	一次0.5到1秒
訂購單音
單一	480 400 500	0.5秒
雙重	480 400 500	2個短脈衝
三重	480 400 500	3個短脈衝
四	480 400 500	4個短脈衝
號碼檢查音	135	穩定
硬幣面額
3.5美分	1050-1100（貝爾）	輕觸一次
插槽10美分	1050-1100（貝爾）	兩個分接頭
車站25美分	800	輕觸一次
硬幣收藏色調	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	穩定
硬幣返回色調	480 400 500	一次0.5到1秒
硬幣返回測試音	480 400 500	一次0.5到1秒
組忙音	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	穩定
空缺職位	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	穩定
關閉正常撥號	480 + 620 600 x 120 600 x 133 600 x 140 600 x 160	穩定
永久訊號	480 400 500	穩定
警告音	480 400 500	穩定
服務觀察	135	穩定
繼續傳送音(IDDD)	480	穩定	-22 dBm0
集中攔截	1850	500毫秒	-17 dBm0
ONI訂單色調	700 + 1100	95至250毫秒	-25 dBm0

註：模式中的三個點表示模式無限重複。

單頻帶內訊號

SF帶內信令在北美被廣泛使用。最常見的應用是用於監督，例如閒置 — 忙碌，也稱為線路信令。它還可以用於中繼上的撥號脈衝信令。SF信令的動力學要求瞭解E&M電路的訊號持續時間和配置，以及引導介面安排。這些表顯示了SF信令、E&M引線配置和介面安排的特徵。

典型單頻信令特性

一般
信令頻率（音調）	2600 Hz
空閒狀態傳輸	剪下
空閒/中斷	音調
忙/忙	無音調
接收器
檢測器頻寬	+/- 50 Hz @ -7 dBm（對於E型別）+/- 30 Hz @ -7 dBm
脈率	7.5至122頁
E/M單元
掛機的最短時間	33毫秒
摘機時無提示音的最小值	55毫秒
輸入分音百分比（音調）	38-85(10 pps)
E潛在客戶 — 未解決	空閒
— 接地	忙
起始（環路反向電池）單元
空閒的最小音調	40毫秒
摘機時無提示音的最小值	43毫秒
掛機的最小輸出	69毫秒
R引線上的電壓（環上為–48 V，尖端為接地）	掛機
T引線上的電壓（尖端為–48 V，環上接地為–48 V）	摘機
終端（環路反向電池）單元
掛機的最小音調	90毫秒
摘機時無提示音的最小值	60毫秒
最小輸出（接通）	56毫秒
環路開啟	掛機
循環閉合	摘機
發射器
低音調	-36 dBm
高級色調	-24 dBm
高級音調持續時間	400毫秒
預切	8毫秒
Holdover cut	125毫秒
橫切	625毫秒
掛機剪下	625毫秒
E/M單元
M引線上的電壓	摘機（無色調）
M引線開路/接地	掛機（音調）
M引線的最低接地	21毫秒
M引線的最小電壓	21毫秒
最小輸出音	21毫秒
最小無音調	21毫秒
起始（環路反向電池）單元
循環電流至無音調	19毫秒
無環路電流至音調	19毫秒
輸出音的最小輸入	20毫秒
無輸出音的最小輸入	14毫秒
最小輸出音量	51毫秒
最小無音訊輸出	26毫秒
環路開啟	掛機
循環閉合	摘機
終端（環路）單元
將電池反向為無音調	19毫秒
正常電池音調	19毫秒
輸出音量所需的最小電池	25毫秒
無音調的最小反向電池	14毫秒
最小輸出音量	51毫秒
最小無音訊輸出	26毫秒
R引線上的電池(-48 v)	掛機
TY引線上的電池(-48 on tip	摘機

E&M超前訊號中的單頻訊號

呼叫結束				被叫結束
訊號	M-Lead	電子領導	2600 Hz	2600 Hz	電子領導	M-Lead	訊號
空閒	接地	未解決	於	於	未解決	接地	空閒
連線	電池	未解決	Off	於	接地	接地	連線
停止撥號	電池	接地	Off	Off	接地	電池	停止撥號
開始撥號	電池	未解決	Off	於	接地	接地	開始撥號
撥號脈衝	接地	未解決	於	於	未解決	接地	撥號脈衝
	電池		Off		接地
摘機	電池	接地	Off	Off	接地	電池	摘機（應答）
振鈴前轉	接地	接地	於	Off	未解決	電池	振鈴前轉
	電池		Off				接地
回鈴	電池	未解決	Off	於	接地	接地	回鈴
		接地		Off		電池
閃爍	電池	未解決	Off	於	接地	接地	閃爍
		接地		Off		電池
掛機	電池	未解決	Off	於	接地	接地	掛機
斷開連線	接地	未解決	於	於	未解決	接地	斷開連線

用於反向電池尖端和環環環路信令的單頻訊號

呼叫結束				被叫結束
訊號	T/R - SF	SF - T/R	2600 Hz	2600 Hz	T/R - SF	SF - T/R	訊號
空閒	未解決	Batt-gnd	於	於	未解決	Batt-gnd	空閒
連線	關閉	Batt-gnd	Off	在	關閉	Batt-gnd	連線
停止撥號	關閉	Rev batt-gnd	Off	Off	關閉	Rev batt-gnd	停止撥號
開始撥號	關閉	Batt-gnd	Off	於	關閉	Batt-gnd	開始撥號
撥號脈衝	未解決	Batt-gnd	於	於	未解決	Batt-gnd	撥號脈衝
	關閉			Off		關閉
摘機	關閉	Rev batt-gnd	Off	Off	關閉	Rev batt-gnd	摘機（應答）
振鈴前轉	未解決	Rev batt-gnd	於	Off	未解決	Rev batt-gnd	振鈴前轉
	關閉		Off		關閉
回鈴	關閉	Batt-gnd	Off	於	關閉	Batt-gnd	回鈴
		Rev batt-gnd		Off		Rev batt-gnd
閃爍	關閉	Batt-gnd	Off	在	關閉	Batt-gnd	閃爍
		Rev batt-gnd		Off		Rev batt-gnd
掛機	關閉	Batt-gnd	Off	於	關閉	Batt-gnd	掛機
斷開連線	未解決	Batt-gnd	於	於	未解決	Batt-gnd	斷開連線

用於使用尖頭和環導線的振鈴和環路啟動信令的單頻訊號 — 始發於中心局端的呼叫

訊號	T/R - SF	SF - T/R	2600 Hz	2600 Hz	T/R - SF	SF - T/R	訊號
空閒	Gnd-batt	未解決	Off	於	Gnd-batt	未解決	空閒
沒收	Gnd-batt	未解決	Off	於	Gnd-batt	未解決	空閒
正在振鈴	Gnd-batt和20 Hz	未解決	開 — 關	於	Gnd-batt和20 Hz	未解決	正在振鈴
摘機（振鈴和通話）	Gnd-batt	關閉	Off	Off	Gnd-batt	關閉	摘機（振鈴和應答）
掛機	Gnd-batt	關閉	Off	Off	Gnd-batt	關閉	摘機
掛機（掛機）	Gnd-batt	未解決	Off	於	Gnd-batt	未解決	掛機（掛機）

註：20 Hz振鈴（開啟2秒，關閉4秒）

用於使用尖頭和環引線的振鈴和環路啟動信令的單頻訊號 — 源自站端的呼叫

訊號	T/R - SF	SF - T/R	2600 Hz	2600 Hz	T/R - SF	SF - T/R	訊號
空閒	未解決	Gnd-batt	於	Off	未解決	Gnd-batt	空閒
摘機（扣押）	關閉	Gnd-batt	Off	Off	關閉	Gnd-batt	空閒
開始撥號	關閉	撥號音和gnd-batt	Off	Off	關閉	撥號音和gnd-batt	開始撥號
撥號脈衝	開閉式	Gnd-batt	開 — 關	Off	開閉式	Gnd-batt	撥號脈衝
正在等待答案	關閉	可聽鈴聲和gnd-batt	Off	Off	關閉	可聽鈴聲和gnd-batt	正在等待答案
掛機（通話）	關閉	Gnd-batt	Off	Off	關閉	Gnd-batt	摘機（已應答）
掛機（掛機）	未解決	Gnd-batt閉包	於	Off	未解決	Gnd-batt	掛機（已斷開）摘機

用於振鈴和接地啟動信令的單頻訊號（使用尖頭和環引線） — 始發於中心局端的呼叫

訊號	T/R - SF	SF - T/R	2600 Hz	2600 Hz	T/R - SF	SF - T/R	訊號
空閒	開電池	Batt-batt	於	於	開電池		空閒
沒收	Gnd-batt	未解決	於	於	Gnd-batt		忙線
正在振鈴	Gnd-batt和20 Hz	未解決	On和20 Hz	於	Gnd-batt和20 Hz	未解決	正在振鈴
摘機（振鈴和通話）	Gnd-batt	關閉	關閉	Off	Gnd-batt	關閉	摘機（振鈴和應答）
掛機	Gnd-batt	關閉	於	Off	開電池	關閉	掛機
掛機（掛機）	Gnd-batt	未解決	Off	於	Gnd-batt	未解決	掛機（掛機）

註：20 Hz振鈴（開啟2秒，關閉4秒）

用於振鈴和接地啟動信令的單頻訊號（使用尖頭和環引線） — 始發於站端的呼叫

訊號	T/R - SF	SF - T/R	2600 Hz	2600 Hz	T/R - SF	SF - T/R	訊號
空閒		開電池	於	於	Batt-batt	開電池	空閒
摘機（扣押）	接地	開電池	Off	於	Batt-batt	開電池	沒收
開始撥號	關閉	撥號音和gnd-batt	Off	Off	關閉	撥號音和gnd-batt	開始撥號
撥號脈衝	開閉式	Gnd-batt	開 — 關	關閉	開閉式	Gnd-batt	撥號脈衝
正在等待答案	關閉	可聽鈴聲和gnd-batt	Off	Off	關閉	可聽鈴聲和gnd-batt	正在等待答案
摘機（通話）	關閉	Gnd-batt	Off	Off	關閉	Gnd-batt	摘機（已應答）
掛機	關閉	開電池	於	於	Batt-batt	開電池	掛機（已斷開）
掛機（已斷開）		關閉	於	Off	開電池	開電池	掛機

站點準備指南

下載這些核對表和表單（Adobe Acrobat PDF檔案）以計畫在新站點安裝Cisco MC3810:

尋線組和首選項配置

Cisco MC3810支援狩獵組的概念。這是使用相同目的地模式的同一PBX上的一組撥號對等體的配置。對於尋線組，如果對特定數位訊號電平0(DS-0)時隙上的撥號對等體進行呼叫嘗試，並且該時隙忙，思科MC3810將在該通道上搜尋另一個時隙，直到找到可用的時隙。在這種情況下，每個撥號對等體使用相同的目標模式3000進行配置。它形成了到目標模式的撥號池。要為池中的特定撥號對等體提供優先於其他撥號對等體的優先權，請使用preference命令配置每個撥號對等體的優先順序。首選項值介於0和10之間。零表示最高優先順序。以下是撥號對等體組態的範例，其中所有撥號對等體具有相同的目的地模式，但具有不同的優先順序：

dial-peer voice 1 pots

destination pattern 3000

port 1/1

preference 0



dial-peer voice 2 pots

destination pattern 3000

port 1/2

preference 1



dial-peer voice 3 pots

destination pattern 3000

port 1/3

preference 3

您還可以為語音網路撥號對等體設定網路側的首選項順序。但是，您不能將POTS撥號對等體（本地電話裝置）和語音網路對等體（WAN骨幹網上的裝置）的首選項順序混合使用。系統僅解析同一型別撥號對等體之間的首選項。它不會解析兩個單獨的首選項順序清單之間的首選項。如果POTS和語音網路對等體混合在同一尋線組中，則POTS撥號對等體必須擁有比語音網路對等體更高的優先順序。要在呼叫失敗時禁用進一步的撥號對等體搜尋，請使用huntstop配置命令。要重新啟用它，請使用nohuntstop命令。

工具

Ameritec型號401 — 多功能電信測試儀
- 部分T1位錯誤率測試(BERT)
- CSU模擬器/控制器
- SLC-96顯示器
- 物理層測試儀
- 寬頻傳輸損耗測量裝置(TIMS)
- 電壓表
- DTMF/MF數字解碼器
Dracon TS19攜帶型測試電話（對接機）
IDS型號93類比測試集
- 傳輸
  - 250-4000 Hz掃描
  - 3音調增益斜率測試
  - 1dB步長內可控電平+6dBm —26 dBm
  - 5固定頻率(404、1004、2804、3804、2713 Hz)
  - 5固定振幅(-13, -7, 0, +3, +6 dBm)
  - 5使用者儲存的頻率/振幅
- 接收器
  - 解析度為0.1 dBm的+1.2 dBm —70 dBm的測量訊號幅度
  - 以dBm、dBrn和Vrms顯示的頻率和液位測量
  - 濾波器包括3 kHz平坦、C-Msg和1010 Hz凹口
- 600、900或高Z歐姆可選阻抗

驗收計畫

驗收計畫需要包含說明撥號/編號計畫和所有語音品質問題的元素，例如增益/損耗計畫、流量工程或載入，以及與所有裝置的信令和互聯。

通過執行以下操作驗證語音連線是否正常工作：
1. 拿起連線至配置的電話聽筒。驗證是否有撥號音。
2. 從本地電話呼叫已配置的撥號對等體。驗證呼叫嘗試是否成功。
通過執行以下任務檢查撥號對等體和語音埠配置的有效性：
1. 如果配置的撥號對等體相對較少，請使用show dial-peer voice summary命令驗證配置的資料是否正確。
2. 要顯示語音埠的狀態，請使用show voice port命令。
3. 要顯示所有語音埠的呼叫狀態，請使用show voice call命令。
4. 要顯示所有域特定部分(DSP)語音通道的當前狀態，請使用show voice dsp命令。

疑難排解提示

如果連線呼叫時遇到問題，請嘗試通過執行以下任務來解決問題：

如果您懷疑問題出在幀中繼配置中，請確保frame-relay traffic-shaping已開啟。
如果使用T1控制器通過串列埠2傳送幀中繼語音流量，請確保配置了channel group命令。
如果您懷疑此問題與撥號對等體配置有關，請在本地和遠端集中器上使用show dial-peer voice命令，以驗證兩個集中器上的資料是否配置正確。

記錄並記錄所有測試的結果。

語音設計和實作指南

下載選項

無偏見用語

關於此翻譯

目錄

這份文件是否有所幫助？

讓思科協助您
