簡介

本檔案將說明如何使用外部RADIUS伺服器(例如存取控制伺服器(ACS)5.2)將無線LAN控制器(WLC)設定為可擴充驗證通訊協定(EAP)驗證。

必要條件

需求

嘗試此組態之前，請確保符合以下要求：

  • 瞭解WLC和輕量型存取點(LAP)的基本知識

  • 瞭解AAA伺服器的功能

  • 全面瞭解無線網路和無線安全問題

採用元件

本文中的資訊係根據以下軟體和硬體版本：

  • Cisco 5508 WLC（執行韌體版本7.0.220.0）

  • Cisco 3502系列LAP

  • 採用英特爾6300-N驅動程式14.3版的Microsoft Windows 7原生請求方

  • 執行5.2版的Cisco Secure ACS

  • Cisco 3560系列交換器

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路正在作用，請確保您已瞭解任何指令可能造成的影響。

慣例

請參閱思科技術提示慣例以瞭解更多有關文件慣例的資訊。

設定

本節提供用於設定本文件中所述功能的資訊。

註：使用Command Lookup Tool(僅供已註冊客戶使用)可獲取本節中使用的命令的詳細資訊。

網路圖表

此文件使用以下網路設定：


以下是此圖中所用元件的配置詳細資訊：

  • ACS(RADIUS)伺服器的IP地址是192.168.150.24。

  • WLC的管理和AP管理器介面地址為192.168.75.44。

  • DHCP伺服器地址為192.168.150.25。

  • 整個配置中都使用VLAN 253。兩個使用者都連線到同一個SSID「goa」。但是，使用者1配置為使用PEAP-MSCHAPv2進行身份驗證，使用者2使用EAP-FAST進行身份驗證。

  • 使用者將分配到VLAN 253中：

    • VLAN 253:192.168.153.x/24。網關：192.168.153.1

    • VLAN 75:192.168.75.x/24。網關：192.168.75.1

假設

  • 所有第3層VLAN都配置了交換機。

  • 為DHCP伺服器分配一個DHCP作用域。

  • 網路中所有裝置之間都存在第3層連線。

  • LAP已連線到WLC。

  • 每個VLAN都有/24掩碼。

  • ACS 5.2安裝了自簽名證書。

配置步驟

此配置分為三個高級步驟：

  1. 設定RADIUS伺服器。

  2. 設定WLC。

  3. 配置無線客戶端實用程式。

設定RADIUS伺服器

RADIUS伺服器設定分為四個步驟：

  1. 配置網路資源。

  2. 配置使用者。

  3. 定義策略元素。

  4. 應用訪問策略。

ACS 5.x是基於策略的訪問控制系統。也就是說，ACS 5.x使用基於規則的策略模型，而不是4.x版本中使用的基於組的模型。

ACS 5.x基於規則的策略模型提供比舊的基於組的方法更強大、更靈活的訪問控制。

在較舊的基於組的模型中，組定義策略是因為它包含三種型別的資訊並將它們連線在一起：

  • 標識資訊 — 此資訊可以基於AD或LDAP組中的成員身份或內部ACS使用者的靜態分配。

  • 其他限制或條件 — 時間限制、裝置限制等。

  • 許可權 — VLAN或Cisco IOS®許可權級別。

ACS 5.x策略模型基於以下形式的規則：

  • 如果condition為result

例如，我們使用為基於組的模型描述的資訊：

  • 如果為identity-condition、restriction-condition、則為authorization-profile。

因此，這使我們能夠靈活地限制在什麼條件下允許使用者訪問網路，以及在滿足特定條件時允許什麼授權級別。

配置網路資源

在本節中，我們為RADIUS伺服器上的WLC設定AAA使用者端。

以下程式說明如何將WLC新增為RADIUS伺服器上的AAA使用者端，以便WLC將使用者認證傳遞到RADIUS伺服器。

請完成以下步驟：

  1. 在ACS GUI中，前往Network Resources > Network Device Groups > Location，然後按一下Create（位於底部）。


  2. 新增必填欄位，然後按一下Submit。


    現在您會看到以下螢幕：


  3. 按一下Device Type > Create。


  4. 按一下「Submit」。現在您會看到以下螢幕：


  5. 前往Network Resources > Network Devices and AAA Clients。

  6. 按一下「Create」，然後填寫詳細資訊，如下所示：


  7. 按一下「Submit」。現在您會看到以下螢幕：


配置使用者

在本節中，我們將在ACS上建立本地使用者。兩個使用者（user1和user2）都分配到名為「無線使用者」的組中。

  1. 轉至使用者和身份庫 > 身份組 > 建立。


  2. 按一下Submit後，頁面將如下所示：


  3. 建立users user1和user2，並將它們分配到「Wireless Users」組。

    1. 按一下Users and Identity Stores > Identity Groups > Users > Create。


    2. 類似地，建立user2。


    螢幕將如下所示：


定義策略元素

驗證Permit Access是否已設定。


應用訪問策略

在本節中，我們將選擇要使用的身份驗證方法，以及如何配置規則。我們將根據前面的步驟建立規則。

請完成以下步驟：

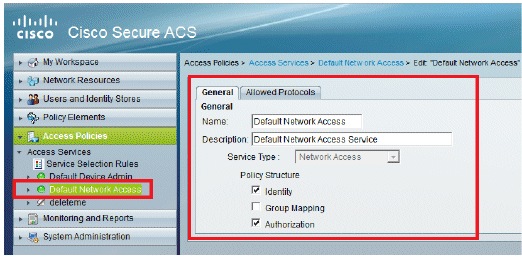

  1. 前往Access Policies > Access Services > Default Network Access > Edit: "Default Network Access"。


  2. 選擇您希望無線客戶端進行身份驗證的EAP方法。在本示例中，我們使用PEAP- MSCHAPv2和EAP-FAST。



  3. 按一下「Submit」。

  4. 驗證您選擇的身份組。在本例中，我們使用Internal Users（在ACS上建立）。保存更改。


  5. 若要驗證授權設定檔，請前往Access Policies > Access Services > Default Network Access > Authorization。

    您可以自定義在哪些條件下允許使用者訪問網路，以及經過身份驗證後將通過的授權配置檔案（屬性）。此粒度僅在ACS 5.x中可用。在本示例中，我們選擇了Location、Device Type、Protocol、Identity Group和EAP Authentication Method。


  6. 按一下「OK」，然後「Save Changes」。

  7. 下一步是建立規則。如果未定義規則，則允許客戶端在不帶任何條件的情況下訪問。

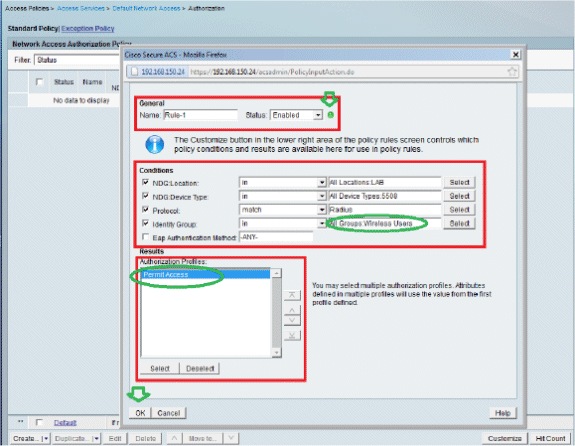

    按一下Create > Rule-1。此規則適用於「無線使用者」組中的使用者。


  8. 儲存更改。螢幕將如下所示：


    如果您希望拒絕不符合條件的使用者，請編輯預設規則以顯示「拒絕訪問」。

  9. 現在我們將定義服務選擇規則。使用此頁可以配置簡單策略或基於規則的策略，以確定將哪種服務應用於傳入請求。在此示例中，使用基於規則的策略。


設定WLC

此配置需要執行以下步驟：

  1. 使用驗證伺服器的詳細資訊設定WLC。

  2. 設定動態介面(VLAN)。

  3. 配置WLAN(SSID)。

使用驗證伺服器的詳細資訊設定WLC

必須設定WLC，才能與RADIUS伺服器通訊以驗證使用者端，以及驗證任何其他交易。

請完成以下步驟：

  1. 在控制器GUI上，按一下「Security」。

  2. 輸入RADIUS伺服器的IP地址以及在RADIUS伺服器和WLC之間使用的共用金鑰。

    此共用金鑰應與RADIUS伺服器中配置的金鑰相同。


設定動態介面(VLAN)

以下過程介紹了如何在WLC上配置動態介面。

請完成以下步驟：

  1. 動態介面是在Controller > Interfaces視窗中的控制器GUI上設定的。


  2. 按一下「Apply」。

    這將引導您進入此動態介面（此處為VLAN 253）的Edit（編輯）視窗。

  3. 輸入此動態介面的IP地址和預設網關。


  4. 按一下「Apply」。

  5. 配置的介面將如下所示：


配置WLAN(SSID)

以下程式說明如何在WLC中設定WLAN。

請完成以下步驟：

  1. 在控制器GUI上，前往WLANs > Create New以建立一個新的WLAN。此時會顯示「新建WLAN」視窗。

  2. 輸入WLAN ID和WLAN SSID資訊。

    您可以輸入任何名稱作為WLAN SSID。此範例使用goa作為WLAN SSID。


  3. 按一下「Apply」以前往WLAN Goa的「Edit」視窗。





配置無線客戶端實用程式

PEAP-MSCHAPv2（使用者1）

在我們的測試客戶端中，我們使用Windows 7本機請求方和運行14.3驅動程式版本的英特爾6300-N卡。建議使用供應商提供的最新驅動程式進行測試。

完成以下步驟，以便在Windows零配置(WZC)中建立配置檔案：

  1. 前往控制面板 > 網路和Internet > 管理無線網路。

  2. 按一下Add頁籤。

  3. 按一下「Manually create a network profile」。


  4. 新增在WLC上設定的詳細資訊。

    注意：SSID區分大小寫。

  5. 按「Next」（下一步）。


  6. 按一下「Change connection settings」以再次檢查設定。


  7. 請確保您已啟用PEAP。



  8. 在本例中，我們沒有驗證伺服器證書。如果選中此框且無法連線，請嘗試禁用該功能並再次測試。


  9. 或者，您可以使用您的Windows憑據登入。但是，在本例中，我們不打算使用它。按一下「OK」（確定）。


  10. 按一下「Advanced settings」以設定使用者名稱和密碼。




您的客戶端實用程式現在已準備好連線。

EAP-FAST（使用者2）

在我們的測試客戶端中，我們使用Windows 7本機請求方和運行14.3驅動程式版本的英特爾6300-N卡。建議使用供應商提供的最新驅動程式進行測試。

完成以下步驟，以便在WZC中建立配置檔案：

  1. 前往控制面板 > 網路和Internet > 管理無線網路。

  2. 按一下Add頁籤。

  3. 按一下「Manually create a network profile」。


  4. 新增在WLC上設定的詳細資訊。

    注意：SSID區分大小寫。

  5. 按「Next」（下一步）。


  6. 按一下「Change connection settings」以再次檢查設定。


  7. 確保已啟用EAP-FAST。

    注意：預設情況下，WZC沒有EAP-FAST作為身份驗證方法。您必須從第三方供應商下載該實用程式。在本示例中，由於它是英特爾卡，因此系統中安裝了英特爾PROSet。

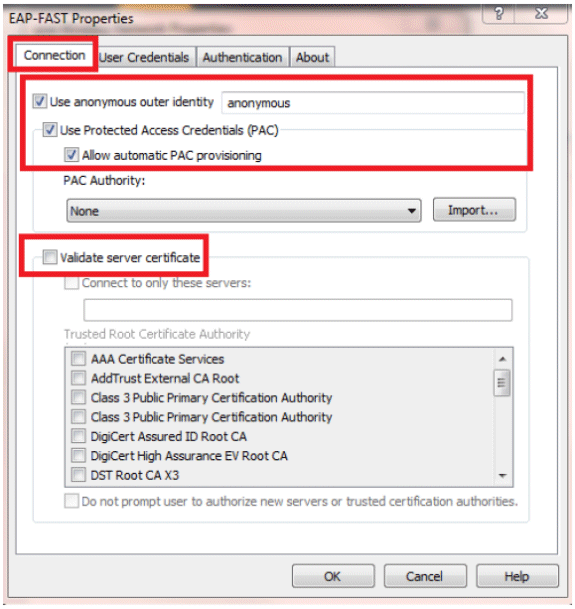

  8. 啟用Allow automatic PAC provisioning並確保未選中Validate server certificate。


  9. 按一下User Credentials頁籤，然後輸入user2的憑據。或者，您可以使用您的Windows憑據登入。但是，在本例中，我們不打算使用它。


  10. 按一下「OK」（確定）。


現在，您的客戶端實用程式已準備就緒，可以連線user2。

注意：user2嘗試進行身份驗證時，RADIUS伺服器將傳送PAC。接受PAC以完成身份驗證。


驗證

使用本節內容，確認您的組態是否正常運作。

輸出直譯器工具(僅供已註冊客戶使用)(OIT)支援某些show命令。使用OIT檢視show命令輸出的分析。

驗證user1(PEAP-MSCHAPv2)

在WLC GUI中，前往Monitor > Clients，然後選擇MAC位址。


WLC RADIUS統計資訊：

(Cisco Controller) >show radius auth statistics
Authentication Servers:
Server Index..................................... 1
Server Address................................... 192.168.150.24
Msg Round Trip Time.............................. 1 (msec)
First Requests................................... 8
Retry Requests................................... 0
Accept Responses................................. 1
Reject Responses................................. 0
Challenge Responses.............................. 7
Malformed Msgs................................... 0
Bad Authenticator Msgs........................... 0
Pending Requests................................. 0
Timeout Requests................................. 0
Unknowntype Msgs................................. 0
Other Drops...................................... 0

ACS日誌：

  1. 完成以下步驟即可檢視命中次數：

    1. 如果您在身份驗證的15分鐘內檢查日誌，請確保刷新命中數。


    2. 同一頁底部有一個Hit Count頁籤。


  2. 按一下Monitoring and Reports，此時會顯示New彈出視窗。轉到Authentications -Radius -Today。您還可以按一下Details以驗證應用了哪個服務選擇規則。


驗證user2(EAP-FAST)

在WLC GUI中，前往Monitor > Clients，然後選擇MAC位址。


ACS日誌：

  1. 完成以下步驟即可檢視命中次數：

    1. 如果您在身份驗證的15分鐘內檢查日誌，請確保刷新HIT計數。


    2. 同一頁底部有一個Hit Count頁籤。


  2. 按一下Monitoring and Reports，此時會顯示New彈出視窗。轉到Authentications -Radius -Today。您還可以按一下Details以驗證應用了哪個服務選擇規則。


疑難排解

本節提供的資訊可用於對組態進行疑難排解。

疑難排解指令

輸出直譯器工具(僅供已註冊客戶使用)(OIT)支援某些show命令。使用OIT檢視show命令輸出的分析。

附註：使用 debug 指令之前，請先參閱有關 Debug 指令的重要資訊。

  1. 如果您遇到任何問題，請在WLC上發出以下命令：

    • debug client <mac add of the client>

    • debug aaa all enable

    • show client detail <mac addr> — 驗證策略管理器狀態。

    • show radius auth statistics — 驗證失敗原因。

    • debug disable-all — 關閉調試。

    • clear stats radius auth all - Clear radius statistics on the WLC。

  2. 驗證ACS中的日誌並記錄故障原因。
