瞭解 Catalyst 9800 無線控制器上的 FlexConnect

簡介

本檔案將說明9800無線控制器上的FlexConnect功能及其一般組態。

背景資訊

FlexConnect是指存取點(AP)的能力，可判斷來自無線使用者端的流量是否直接在AP層級上傳到網路（本機交換），或是流量是否集中到9800控制器（中央交換）。

必要條件

需求

本文件沒有特定需求。

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• 採用Cisco IOS®-XE直布羅陀版v17.9.x的Cisco Catalyst 9800無線控制器

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

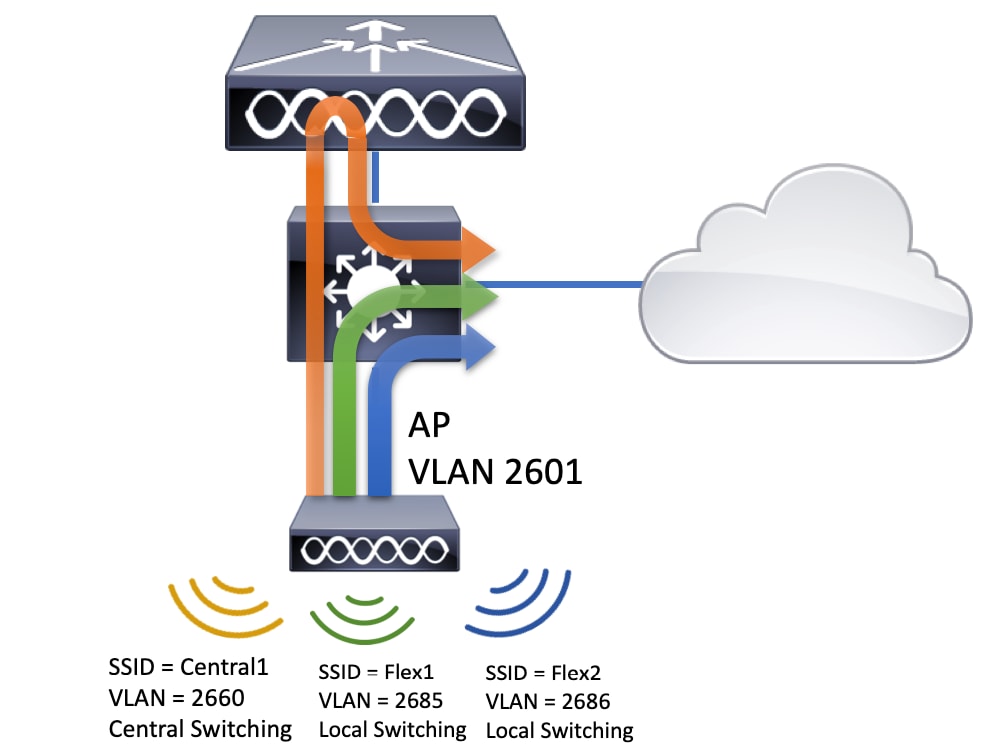

網路圖表

本文件以此拓撲為基礎：

組態

以下是完成本文檔所述方案所需的配置的視覺化方案：



要配置FlexConnect本地交換服務集識別符號(SSID)，請按照以下常規步驟操作：

1. 建立/修改WLAN設定檔
2. 建立/修改策略配置檔案
3. 建立/修改策略標籤
4. 建立/修改Flex設定檔
5. 建立/修改網站標籤
6. 分配到AP的策略標籤

以下部分逐步說明了如何配置每個配置。

建立/修改WLAN設定檔

您可以使用本指南建立三個SSID：

建立您的SSID

建立/修改策略配置檔案

步驟 1.導航到Configuration > Tags & Profiles > Policy。選擇一個已有名稱或點選+增加以增加新名稱。

ProfileFlex1

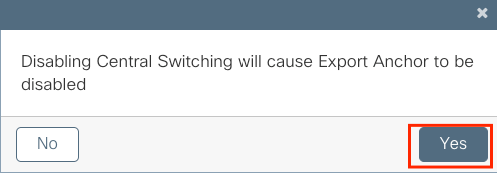

當您停用Central Switching此警告消息時，按一下Yes並繼續配置。

步驟 2.轉到Access Policies頁籤並鍵入VLAN （您在下拉選單中看不到，因為此VLAN不存在於9800 WLC上）。之後，按一下Save & Apply to Device。

步驟 3.對PolicyProfileFlex2重複相同的操作。

ProfileFlex2

步驟 4.對於集中交換的SSID，請確保其所需的VLAN存在於9800 WLC上，否則請建立它。

注意：在具有本地交換WLAN的FlexConnect AP中，流量在AP處交換，並且來自客戶端的DHCP請求透過AP介面直接進入有線網路。AP在客戶端子網中沒有任何SVI，因此無法執行DHCP代理；因此，在Policy Profile > Advanced頁籤中的DHCP中繼配置（DHCP伺服器IP地址）對本地交換的WLAN沒有意義。在這些場景中，交換機埠需要允許客戶端VLAN，如果DHCP伺服器位於不同的VLAN中，則在客戶端SVI/預設網關中配置IP幫助程式，使其知道從客戶端傳送DHCP請求的位置。

宣告客戶端VLAN

步驟 5.建立中心SSID的策略配置檔案。

導航到Configuration > Tags & Profiles > Policy。選擇已存在的名稱，或點選+ Add以增加新名稱。

ProfileCentral1

因此，有三個策略配置檔案。

CLI:

# config t

# vlan 2660
# exit

# wireless profile policy PolicyProfileFlex1
# no central switching
# vlan 2685
# no shutdown
# exit

# wireless profile policy PolicyProfileFlex2
# no central switching
# vlan 2686
# no shutdown
# exit

# wireless profile policy PolicyProfileCentral1
# vlan VLAN2660
# no shutdown
# end

建立/修改策略標籤

策略標籤是允許您指定哪個SSID連結到哪個策略配置檔案的元素。

步驟 1.導航到Configuration > Tags & Profiles > Tags > Policy。 選擇已存在的名稱，或點選+ Add以增加新名稱。

步驟 2.在Policy Tag內，點選+Add，從下拉選單中選擇要增加到Policy Tag的WLAN Profile名稱和Policy Profile要將其連結到的。然後，按一下複選標籤。

對三個SSID重複上述操作，然後點選Save & Apply to Device。

CLI:

# config t

# wireless tag policy PolicyTag1
# wlan Flex1 policy PolicyProfileFlex1
# wlan Flex2 policy PolicyProfileFlex2
# wlan Central1 policy PolicyProfileCentral1
# end

建立/修改Flex設定檔

在本文檔使用的拓撲中，請注意，本地交換中有兩個SSID具有兩個不同的VLAN。 在Flex Profile內部，您可在其中指定AP VLAN （本徵VLAN）以及任何AP需要注意的其他VLAN，在本例中為SSID所使用的VLAN。

步驟 1.導航到Configuration > Tags & Profiles > Flex，然後建立新路由器或修改已存在的路由器。

步驟 2.定義Flex配置檔案的名稱並指定AP的VLAN（本地VLAN ID）。

步驟 3.導航到VLAN頁籤，指定所需的VLAN。

在本場景中，VLAN 2685和2686上有客戶端。這些VLAN不存在於9800 WLC上，請將它們增加到Flex Profile中，以便它們存在於AP上。

注意：建立策略配置檔案時，如果選擇了VLAN名稱而不是VLAN ID，請確保Flex配置檔案中的VLAN名稱與此VLAN名稱完全相同。



對所需的VLAN重複上述步驟。

請注意，用於集中交換的VLAN未增加，因為AP無需知道它。

CLI:

# config t

# wireless profile flex FlexProfileLab
# native-vlan-id 2601
# vlan-name VLAN2685
# vlan-id 2685
# vlan-name VLAN2686
# vlan-id 2686
# end

建立/修改網站標籤

Site Tag是允許您指定將哪個AP加入和/或Flex Profile分配給AP的元素。

步驟 1.導航到Configuration > Tags & Profiles > Tags > Site。 選擇已存在的名稱，或點選+ Add以增加新名稱。

步驟 2.在Site Tag內部，停用Enable Local Site選項(任何AP如果收到Enable Local Site停用的Site Tag，會轉換為FlexConnect模式)。停用後，您還可以選擇Flex Profile。然後，按一下Save & Apply to Device。

CLI:

# config t
# wireless tag site FlexSite1
# flex-profile FlexProfileLab
# no local-site

分配到AP的策略標籤

您可以直接將策略標籤分配給AP，也可以同時將同一策略標籤分配給AP組。選擇適合您的產品。

每個AP的策略標籤分配

導航到Configuration > Wireless > Access Points > AP name > General > Tags。從Site下拉選單中，選擇所需的標籤並按一下Update & Apply to Device。



注意：請注意，更改AP上的策略標籤後，它會丟失與9800 WLC的關聯並在大約1分鐘內重新加入。

注意：如果AP配置在本機模式（或任何其他模式）下，然後它獲取了站點標籤(Enable Local Site選項被停用)，則AP將重新啟動並返回到FlexConnect模式。

 CLI:

# config t
# ap <ethernet-mac-addr>
# site-tag <site-tag-name>
# end

為多個AP分配策略標籤

導航到Configuration > Wireless Setup > Advanced > Start Now。

點選Tag APs：=圖示，然後選擇您要分配標籤的AP清單(您可以點選AP name[或任何其它欄位]旁邊的向下箭頭，過濾AP清單)。

選擇完所需的AP後，按一下+標籤AP。



選擇要分配給AP的標籤，然後按一下Save & Apply to Device。

注意：請注意，更改AP上的策略標籤後，它將失去與9800 WLC的關聯並在大約1分鐘內重新加入。

注意：如果AP是在本地模式（或任何其他模式）下配置的，然後它獲得了Site Tag，並且Enable Local Site選項被停用，則AP將重新啟動並返回到FlexConnect模式。

CLI:

沒有CLI選項可以將相同的標籤分配給多個AP。

Flexconnect ACL

當您具有本機交換的WLAN時，需要考慮的一件事是如何將ACL套用到使用者端。

在集中交換WLAN的情況下，所有流量都會在WLC上釋放，因此ACL不需要推送到AP。但是，如果流量是在本地交換的（flex connect -本地交換），則必須將ACL（在控制器上定義）推送到AP，因為流量是在AP上釋放的。當您將ACL增加到flex配置檔案時，即可完成此操作。

FlexConnect ACL同時應用於出口和入口方向。這要求您非常明確地允許或拒絕客戶端子網中的流量。如果客戶端的ACL不夠明確，從而阻止其訪問網關，這是很常見的錯誤。有關更多詳細資訊，請參閱思科漏洞ID CSCuv93592 .

集中交換WLAN

要將ACL應用於連線到集中交換WLAN的客戶端，請執行以下操作：

步驟1 -將ACL應用於策略配置檔案。轉至Configuration > Tags & Profiles > Policy，選擇與集中交換WLAN關聯的策略配置檔案。在「Access Policies」>「WLAN ACL」部分下，選擇要應用於客戶端的ACL。

如果您在集中交換WLAN上配置中央Web驗證，則可在9800上建立重定向ACL，就像在AP處於本地模式中一樣，因為在這種情況下，所有內容都在WLC上集中處理。

本地交換的WLAN

要將ACL應用於連線到本地交換WLAN的客戶端，請執行以下操作：

步驟1 -將ACL應用於策略配置檔案。轉至Configuration > Tags & Profiles > Policy，選擇與本地交換WLAN關聯的策略配置檔案。在「Access Policies」>「WLAN ACL」部分下，選擇要應用於客戶端的ACL。

第2步- 將ACL應用到Flex配置檔案。轉至Configuration > Tags & Profiles > Flex，選擇分配給Flex Connect AP的Flex配置檔案。在「Policy ACL」部分下，增加該ACL並按一下「Save」

驗證ACL是否已應用

您可以轉到Monitoring > Wireless > Clients並選擇要驗證的客戶端，以驗證ACL是否已應用到客戶端。在常規>安全資訊部分，請檢查「伺服器策略」部分中「過濾器ID」的名稱：它必須與應用的ACL對應。

在使用Flex Connect（本地交換）AP的情況下，可以透過在AP自身上鍵入命令「#show ip access-lists」來驗證ACL是否已應用到AP。

驗證

您可以使用這些命令驗證配置。

VLAN/介面配置

# show vlan brief
# show interfaces trunk
# show run interface <interface-id>

WLAN配置

# show wlan summary
# show run wlan [wlan-name]
# show wlan { id <wlan-id> | name <wlan-name> | all }

AP配置

# show ap summary
# show ap tag summary
# show ap name <ap-name> tag { info | detail }

# show ap name <ap-name> tag detail

AP Name            : AP2802-01
AP Mac             : 0896.ad9d.143e

Tag Type             Tag Name
-----------------------------
Policy Tag           PT1
RF Tag               default-rf-tag
Site Tag             default-site-tag

Policy tag mapping
------------------
WLAN Profile Name                Policy Name                      VLAN                             Central Switching                IPv4 ACL                         IPv6 ACL
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
psk-pbl-ewlc                     ctrl-vl2602                      VLAN0210                         ENABLED                          Not Configured                   Not Configured

Site tag mapping
----------------
Flex Profile         : default-flex-profile
AP Profile           : default-ap-profile
Local-site           : Yes

RF tag mapping
--------------
5ghz RF Policy       : Global Config
2.4ghz RF Policy     : Global Config

標籤配置

# show wireless tag { policy | rf | site } summary
# show wireless tag { policy | rf | site } detailed <tag-name>

設定檔設定

# show wireless profile { flex | policy } summary
# show wireless profile { flex | policy } detailed <profile-name>
# show ap profile <AP-join-profile-name> detailed
