Bereitstellung von ELAM zur Erfassung von VXLAN-Kapselungspaketen auf Nexus Switches der Serie 7000
Einleitung
In diesem Dokument wird beschrieben, wie das Embedded Logic Analyzer Module (ELAM) bereitgestellt wird, um VXLAN-Kapselungspakete auf Nexus Switches der Serie 7000 zu erfassen.
Hintergrundinformationen
Viele Benutzer verwenden N7K derzeit als IPN/ISN-Transitgerät für ihre ACI MPOD/MSITE-Bereitstellung. Im Vergleich zu N9K bietet N7K jedoch nicht die robuste Fähigkeit, den ELAM-Trigger auf der Grundlage einer umfassenden Kombination von Outer(l2(vntag)|l3|l4)-inner(l2|l3|l4)-ieth festzulegen. Daher ist es schwierig festzustellen, ob ein bestimmtes VXLAN-gekapseltes Paket das Nexus 7000 am IPN-Edge erreicht (aus ELAM-Sicht). In diesem Dokument wird eine Methode zur Bewältigung dieser Herausforderung beschrieben.
Topologie

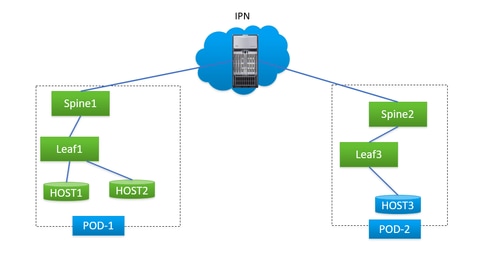

In diesem Szenario wird eine einfache ACI-MPOD-Topologie veranschaulicht, bei der IPN ein N7K mit einer F3-Karte ist. HOST1 und HOST2 befinden sich in POD1, HOST3 in POD2. HOST1 kann mit HOST3 kommunizieren, HOST2 jedoch nicht. Nach der Fehlerbehebung durch einen ACI-Techniker wurde festgestellt, dass die Pakete von HOST2 an HOST3 von Spine1 in POD1 an N7K gesendet wurden, von Spine2 in POD2 jedoch nie empfangen wurden. Dies wurde durch ELAM auf ACI-Spines überprüft, was den Verdacht aufkommen ließ, dass die Pakete auf Nexus 7000 verworfen wurden.
Ist es möglich, das Problem dem Nexus 7000 endgültig zuzuweisen, und zwar ausschließlich auf Grundlage der ELAM-Ergebnisse der ACI-Spines? Sicher nicht. Die ELAM auf Egress-Spine1 hat angegeben, dass sie das Paket an N7K gesendet hat. Dies garantiert jedoch nicht, dass das Paket physisch N7K erreicht hat, da Pakete aufgrund von Problemen auf einer niedrigeren Ebene möglicherweise nach dem ELAM-Zyklus weiterhin verworfen werden. Wenn Sie jedoch diese speziellen Pakete auf der N7K-Seite ELAM zuweisen, kann es uns helfen, genau zu identifizieren, welches Gerät am Problem beteiligt ist.
Konfigurieren des Triggers
"l3-packet-length" ist ein gültiger ELAM-Trigger für fast alle LCs der verschiedenen Generationen auf der N7K-Plattform. Verwenden Sie diese daher, um die ELAM-Bedingung für das IPN N7K festzulegen. Die Aufgabe besteht darin, den HOST zu steuern, um Testpakete mit einer bestimmten Paketlänge zu übertragen, wie dargestellt:
# ping 172.28.1.20 packet-size 777
PING 172.28.1.20 (172.28.1.20): 777 data bytes
785 bytes from 172.28.1.20: icmp_seq=0 ttl=252 time=1.246 ms
785 bytes from 172.28.1.20: icmp_seq=1 ttl=252 time=0.846 ms
785 bytes from 172.28.1.20: icmp_seq=2 ttl=252 time=0.84 ms
785 bytes from 172.28.1.20: icmp_seq=3 ttl=252 time=0.814 ms
785 bytes from 172.28.1.20: icmp_seq=4 ttl=252 time=0.817 ms
--- 172.28.1.20 ping statistics ---
5 packets transmitted, 5 packets received, 0.00% packet loss
round-trip min/avg/max = 0.814/0.912/1.246 ms
Das PING-Dienstprogramm ist in alle Arten von Betriebssystemen integriert, wobei sich die Parameter je nach dem verwendeten Betriebssystem nur geringfügig unterscheiden. Ein wichtiger Punkt, der hervorgehoben werden muss, ist die Paketgröße, die Sie beim Initiieren des PING in Ihrem Betriebssystem angeben. In diesem Beispiel stellt der 777B die reine Datenlänge dar. Er erfordert zusätzliche 8B (ICMP-Header) und 20B (IP-Header), um die endgültige IP-Länge von 805B zu erhalten. Nach der VXLAN-Kapselung (Hinzufügen eines zusätzlichen Overheads von 50 B) können Sie davon ausgehen, dass das Paket den Nexus 7000 bei 855 B erreicht. Konfigurieren wir es in ELAM.
In diesem Beispiel ist die Schnittstelle, die mit Spine1 verbunden ist, E7/1 und E7/4 stellt eine Verbindung mit Spine2 her.
# show module 7
Mod Ports Module-Type Model Status
--- ----- ----------------------------------- ------------------ ----------
7 12 10/40 Gbps Ethernet Module N7K-F312FQ-25 ok
module-7# show hardware internal dev-port-map
--------------------------------------------------------------
CARD_TYPE: 12 port 40G
>Front Panel ports:12
--------------------------------------------------------------
Device name Dev role Abbr num_inst:
--------------------------------------------------------------
> Flanker Eth Mac Driver DEV_ETHERNET_MAC MAC_0 6
> Flanker Fwd Driver DEV_LAYER_2_LOOKUP L2LKP 6
> Flanker Xbar Driver DEV_XBAR_INTF XBAR_INTF 6
> Flanker Queue Driver DEV_QUEUEING QUEUE 6
> Sacramento Xbar ASIC DEV_SWITCH_FABRIC SWICHF 1
> Flanker L3 Driver DEV_LAYER_3_LOOKUP L3LKP 6
> EDC DEV_PHY PHYS 2
+-----------------------------------------------------------------------+
+----------------+++FRONT PANEL PORT TO ASIC INSTANCE MAP+++------------+
+-----------------------------------------------------------------------+
FP port | PHYS | MAC_0 | L2LKP | L3LKP | QUEUE |SWICHF
1 0 0 0 0 0
2 0 0 0 0 0
3 1 1 1 1 0
4 1 1 1 1 0
5 0 2 2 2 2 0
6 0 2 2 2 2 0
7 1 3 3 3 3 0
8 1 3 3 3 3 0
9 4 4 4 4 0
10 4 4 4 4 0
11 5 5 5 5 0
12 5 5 5 5 0
+-----------------------------------------------------------------------+
+-----------------------------------------------------------------------+
Sie müssen es also in Instanz 0 einrichten.
module-7# elam asic flanker instance 0
module-7(fln-elam)# layer2
module-7(fln-l2-elam)# trigger dbus ipv4 ingress if l3-packet-length 855
module-7(fln-l2-elam)# trigger rbus ingress if trig
module-7(fln-l2-elam)# start
module-7(fln-l2-elam)# status
ELAM Slot 7 instance 0: L2 DBUS Configuration: trigger dbus ipv4 ingress if l3-packet-length 855
L2 DBUS: Triggered
ELAM Slot 7 instance 0: L2 RBUS Configuration: trigger rbus ingress if trig
L2 RBUS: Triggered
Ergebnisse interpretieren
module-7(fln-l2-elam)# show dbus
cp = 0x10084d00, buf = 0x10084d00, end = 0x10091050
--------------------------------------------------------------------
Flanker Instance 00 - Capture Buffer On L2 DBUS:
Status(0x1102), TriggerWord(0x000), SampleStored(0x008),CaptureBufferPointer(0x000)
is_l2_egress: 0x0000, data_size: 0x023
[000]: 14f4a000 08010000 00000000 6d200800 00006000 00000000 01800100 00000000 00000000 00000000 0000306c 7270b100 03434343 43400000 01800040 00000000 0000
0590 00990000 00000000 00000000 00000005 88405000 00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000 00050064 200500f0 21800881 f03574
a4 2dbeef00
Printing packet 0
--------------------------------------------------------------------
L2 DBUS PRS MLH IPV4
--------------------------------------------------------------------
label-count : 0x0 mc : 0x0
null-label-valid : 0x0 null-label-exp : 0x0
null-label-ttl : 0x0 lbl0-vld : 0x0
lbl0-eos : 0x0 lbl0-lbl : 0x0
lbl0-exp : 0x0 lbl0-ttl : 0x0
lbl1-exp : 0x0 lbl1-ttl : 0x0
ipv4 : 0x0 ipv6 : 0x0
l4-protocol : 0x11 df : 0x0
mf : 0x0 frag : 0x0
ttl : 0x1f l3-packet-length : 0x357
option : 0x0 tos : 0x0
sup-eid : 0x0 header-type : 0x1
error : 0x0 redirect : 0x0
port-id : 0x0 last-ethertype : 0x800
l2-frame-type : 0x0 da-type : 0x0
packet-type : 0x0 l2-length-check : 0x0
ip-da-multicast : 0x0 ip-multicast : 0x0
ip-multicast-control: 0x0 ids-check-fail : 0x0
tr : 0x0 outer-cos : 0x0
inner-cos : 0x0 vqi-valid : 0x0
vqi : 0x0 packet-length : 0x369
vlan : 0x4 destination-index : 0x0
source-index : 0x30 bundle-port : 0x0
acos : 0x0 outer-drop-eligibility: 0x0
inner-drop-eligibility: 0x0 sg-tag : 0x0
rbh : 0x0 vsl-num : 0x0
inband-flow-creation-deletion: 0x0 ignore-qoso : 0x0
ignore-qosi : 0x0 ignore-aclo : 0x0
ignore-acli : 0x0 index-direct : 0x0
no-stats : 0x0 dont-forward : 0x0
notify-index-learn : 0x1 notify-new-learn : 0x1
disable-new-learn : 0x0 disable-index-learn : 0x0
dont-learn : 0x0 bpdu : 0x0
ff : 0x0 rf : 0x0
ccc : 0x0 l2 : 0x0
rdt : 0x0 dft : 0x0
dfst : 0x0 status-ce-1q : 0x0
status-is-1q : 0x1 trill-encap : 0x0
mim-valid : 0x0 dtag-ttl : 0x0
dtag-ftag : 0x0 valid : 0x1
erspan-kpa-valid : 0x0 recir-shim-vxlan-src-peer-id: 0x0
vn-valid : 0x0 source-vif : 0x0
destination-vif : 0x0 vn-p : 0x0
sequence-number : 0x60 vl : 0x0
inner-de-valid : 0x0 de-cfi : 0x0
second-inner-cos : 0x0 tunnel-type : 0x2
--------------------------------------------------------------------
UDP OTV/LISP TUNNEL BNDL
--------------------------------------------------------------------
vlan-tag-valid: 0x0 segment-id-valid: 0x0
vl: 0x0 de: 0x0
sgt-valid: 0x0 inner-ip-ttl: 0x0
ip-da-multicast: 0x0 lisp-inst-id: 0x2c8004
lisp-flags: 0xc8 isis-mac-da-valid: 0x0
type: 0x0
shim-valid : 0x0
segment-id-valid : 0x0 copp : 0x0
dti-type-vpnid : 0x0 segment-id : 0x0
ib-length-bundle : 0x58840 mlh-type : 0x5
ulh-type : 0x4
source-ipv4-address: 10.0.200.64
destination-ipv4-address: 10.1.224.67
mim-destination-mac-address : 0000.0000.0000
mim-source-mac-address : 0000.0000.0000
destination-mac-address : 00c1.b1c9.c2c4
source-mac-address : 000d.0d0d.0d0d
Da die Paketlänge l3 als Trigger verwendet wird, besteht die Möglichkeit, dass die ELAM durch Hintergrundpakete ausgelöst wird, die nicht für die Erfassung bestimmt sind. Daher ist es zwingend erforderlich, andere Felder in der Erfassung für eine doppelte Gegenprüfung der Erfassungsergebnisse zu verwenden. Dadurch wird sichergestellt, dass das erfasste Paket mit unseren beabsichtigten Kriterien übereinstimmt, einschließlich Feldern wie Quell-IP (SIP), Ziel-IP (Dip), Time-to-Live (TTL), Quell-Index usw. Eine interessante Beobachtung ist, dass, obwohl N7K die Verwendung von VXLAN VNID als Trigger nicht unterstützt, im Output-Interpreter das Feld 'lisp-inst-id: 0x2c8004' der VNID im VXLAN-Header entspricht.
module-7(fln-l2-elam)# dec 0x2c8004
2916356
Leaf3# show system internal epm endpoint ip 172.28.1.20
MAC : 0000.2222.1202 ::: Num IPs : 1
IP# 0 : 172.28.1.20 ::: IP# 0 flags : host-tracked| ::: l3-sw-hit: Yes ::: flags2 :
Vlan id : 186 ::: Vlan vnid : 11494 ::: VRF name : zixu:vrf
BD vnid : 16482209 ::: VRF vnid : 2916356 /* Confirming the VNID from ACI LEAF side */
Phy If : 0x1a00b000 ::: Tunnel If : 0
Interface : Ethernet1/12
Flags : 0x80005c04 ::: sclass : 16388 ::: Ref count : 5
EP Create Timestamp : 01/22/2021 15:42:49.243582
EP Update Timestamp : 02/08/2021 11:26:52.882308
EP Flags : local|IP|MAC|host-tracked|sclass|timer|
module-7(fln-l2-elam)# show rbus
cp = 0x100a96fc, buf = 0x100a96fc, end = 0x100b5a4c
--------------------------------------------------------------------
Flanker Instance 00 - Capture Buffer On L2 RBUS:
Status(0x1102), TriggerWord(0x000), SampleStored(0x008),CaptureBufferPointer(0x000)
is_l2_egress: 0x0000, data_size: 0x018
[000]: 0015cb30 0000006d 20000000 03000000 00000000 00000000 00000014 2d8000a0 3c3c0000 00000000 02000000 0f000f00 0c001104 a0000000 20200000 00000000 0000
0000 00000400 00008000 005d0000 001e0002 2bd7c0cf f96002a0 000000ba
Printing packet 0
--------------------------------------------------------------------
L2 RBUS INGRESS CONTENT
--------------------------------------------------------------------
pad : 0x572c valid : 0x1
l2-rbus-trigger : 0x1 sequence-number : 0x60
rit-ipv4-id : 0x0 ipv4-tunnel-encap : 0x0
rit-mpls-rw : 0x0 ml2-ptr : 0x0
ml3-ptr : 0x0 mark : 0x0
result-cap3 : 0x0 di1-v5-delta-length : 0x0
di1-v5-delta-length-plus: 0x0 di1-v4-delta-length : 0x0
di1-v4-delta-length-plus: 0x0 di2-delta-length : 0x0
di2-delta-length-plus: 0x0 ml2-delta-length : 0x0
ml2-delta-length-plus: 0x0 ml3-delta-length : 0x0
ml3-delta-length-plus: 0x0 s-vector : 0x0
lcpu-ff-valid : 0x0 sup-di-vqi : 0x0
erspan-term-index-dir: 0x0 erspan-buffer-check : 0x0
l2-tunnel-decapped : 0x0 l3-delta-length : 0x0
rit-crc16-valid : 0x1 rit-crc16 : 0x42d8
vntag-p : 0x0 frr-recirc : 0x0
ingress-lif : 0x5 earl-proxy-vld : 0x0
md-di-vld : 0x0 rc : 0x0
segment-id-valid : 0x0 ttl-out : 0x1e
ttl-mid : 0x1e tos-out : 0x0
tos-in : 0x0 orig-vlan1 : 0x0
vlan1 : 0x0 source-peer-id : 0x0
final-ignore-qoso : 0x0 port-id : 0x0
cr-type : 0x1 pup-packet : 0x0
bpdu : 0x0 vdc : 0x0
tr : 0x0 de : 0x0
cos : 0x0 inner-drop-eligibility: 0x0
inner-cos : 0x0 acos : 0x0
di-ltl-index : 0x3c l3-multicast-di : 0x3c
source-index : 0x30 vlan : 0x4
index-direct : 0x0 di1-valid : 0x1
vqi : 0x4a di2-valid : 0x0
v5-fpoe-idx : 0x0 di2-fpoe-idx : 0x0
l3-multicast-v5 : 0x0 dft : 0x0
dfst : 0x0 l3-learning-ff : 0x0
result-rbh : 0x40 di2-cr-type : 0x0
result-2 : 0x1 dtag-ftag : 0x0
dtag-ttl : 0x20 mac-in-mac-op : 0x0
dvif : 0x0 result-cap1 : 0x0
result-cap2 : 0x0 erspan-term : 0x0
erspan-decap : 0x0 dont-learn : 0x0
routed-frame : 0x1 copy-cause : 0x0
l2-copy-cause : 0x0 l3-rit-ptr : 0x5d
sg-tag : 0x0 trill-nh-id : 0x0
ttl-in : 0x1e fc-up : 0x0
up-did : 0x0 did : 0x22bd
up-sid : 0x0 sid : 0xf819ff
shim-l2-tunnel-encap: 0x0 shim-ls-hash : 0xb
shim-rc : 0x0 shim-lif : 0x5
shim-replication-pkt: 0x0 shim-router-mac : 0x1
shim-mark-enable : 0x0 shim-qos-group-id : 0x0
shim-destination-table-index: 0x5d shim-acos-preserve : 0x0
mim-destination-mac-address : 0000.0000.0000
mim-source-mac-address : 0000.0000.0000
module-7(fln-l2-elam)# show system internal pixmc info ltl-cb ltl 0x30
ltl | ltl_type | if_index | lc_type | vdc | v4_fpoe | v5_fpoe | base_fpoe_idx | flag
0x0030 | 5 | Eth7/1 | 2 | 4 | 0x00 | 0x00 | 0x0000 | 0x0
module-7(fln-l2-elam)# show system internal pixmc info ltl-cb ltl 0x3c
ltl | ltl_type | if_index | lc_type | vdc | v4_fpoe | v5_fpoe | base_fpoe_idx | flag
0x003c | 5 | Eth7/4 | 2 | 4 | 0x00 | 0x00 | 0x0000 | 0x0
Dieselbe Methode funktioniert auch, wenn Sie Broadcast-, Unknown Unicast- und Multicast (BUM)-Pakete in einem ACI-Flooding-BD erfassen möchten. Sie müssen lediglich einen statischen ARP einrichten und auf eine nicht vorhandene MAC auf Ihrem HOST verweisen und dann das PING auf die gleiche Weise starten.
