使用 Hyper-V 部署 ASAv

您可以使用 Microsoft Hyper-V 部署 ASAv。

关于使用 Hyper-V 的 ASAv 部署

您可以在独立的 Hyper-V 服务器上或通过 Hyper-V 管理器部署 Hyper-V。有关使用 Powershell CLI 命令进行安装的说明，请参阅使用命令行在 Hyper-V 上安装 ASAv。有关使用 Hyper-V 管理器进行安装的说明，请参阅使用 Hyper-V 管理器在 Hyper-V 上安装 ASAv。Hyper-V 未提供串行控制台选项。您可以在管理接口上通过 SSH 或 ASDM 管理 Hyper-V。有关设置 SSH 的信息，请参阅配置 SSH。

图 1 显示了在路由防火墙模式下建议用于 ASAv 的网络拓扑。在 Hyper-V 中为 ASAv 设置了三个子网 - 管理、内部和外部。

图 1 在路由防火墙模式下建议用于 ASAv 的网络拓扑



ASAv 和 Hyper-V 的准则和限制

  • 提供平台支持

–思科 UCS B 系列服务器

–思科 UCS C 系列服务器

–Hewlett Packard Proliant DL160 Gen8

  • OS 支持

–Windows Server 2012

–原生 Hyper-V

注意：ASAv 应该在当今用于虚拟化的最现代、64 位高性能平台上运行。

  • 文件格式

支持 VHDX 格式以便在 Hyper-V 上进行 ASAv 的初始部署。

  • Day 0 配置

您创建一个文本文件，其中包含您需要的 ASA CLI 配置命令。请参阅准备 Day 0 配置文件了解相关程序。

  • Day 0 配置的防火墙透明模式

配置行“firewall transparent”必须位于 Day 0 配置文件的顶部；如果它出现在文件中的其他任何位置，您可能会遇到反常的行为。请参阅准备 Day 0 配置文件了解相关程序。

  • 故障切换

Hyper-V 上的 ASAv 支持主用/备用故障切换。对于路由模式和透明模式下的主用/备用故障切换，您必须在所有虚拟网络适配器中启用 MAC 地址欺骗。请参阅配置 MAC 地址欺骗。对于独立 ASAv 的透明模式，管理接口不应启用 MAC 地址欺骗。不支持主用/主用故障切换。

  • Hyper-V 最多支持八个接口。Management 0/0 和 GigabitEthernet 0/0 至 0/6。您可以将 GigabitEthernet 用作故障切换链路。
  • VLAN

使用 Set-VMNetworkAdapterVLan Hyper-V Powershell 命令在中继模式下的接口上设置 VLAN。您可以将管理接口的 NativeVlanID 设置为特定的 VLAN，或设置为“0”（如果没有 VLAN）。中继模式在 Hyper-V 主机重新启动期间不会持续存在。您必须在每次重新启动后重新配置中继模式。

  • 不支持传统网络适配器。
  • 不支持第 2 代虚拟机。
  • 不支持 Microsoft Azure。

ASAv 和 Hyper-V 的先决条件

  • 在 MS Windows 2012 上安装 Hyper-V。
  • 创建 Day 0 配置文本文件（如果要使用）。

在首次部署 ASAv 之前，必须先添加 Day 0 配置文件；否则，您必须从 ASAv 执行 write erase ，才能使用 Day 0 配置。请参阅准备 Day 0 配置文件了解相关程序。

  • 从 Cisco.com 下载 ASAv VHDX 文件。

http://www.cisco.com/go/asa-software

注意：需要 Cisco.com 登录信息和思科服务合同。

  • 至少配置有三个子网/VLAN 的 Hyper-V 交换机。
  • 有关 Hyper-V 系统要求，请参阅 思科 ASA 兼容性矩阵 。

准备 Day 0 配置文件

在启动 ASAv 之前，您可以准备 Day 0 配置文件。此文件是包含将在 ASAv 启动时应用的 ASAv 配置的文本文件。此初始配置将放入您选择的工作目录中名为“day0-config”的文本文件，并写入首次启动时安装和读取的 day0.iso 文件。Day 0 配置文件必须至少包含将激活管理接口以及设置用于公钥身份验证的 SSH 服务器的命令，但它还可包含完整的 ASA 配置。day0.iso 文件（自定义 day0.iso 或默认 day0.iso）必须在首次启动过程中可用。

注意： 您必须在首次启动 ASAv 之前添加 Day 0 配置文件。如果您决定要在初始启动 ASAv 之后使用 Day 0 配置，则必须执行 write erase 命令，应用 Day 0 配置文件，然后启动 ASAv。

注意： 要在初始部署过程中自动授权 ASAv，请将从思科智能软件管理器下载的智能许可身份 (ID) 令牌放入与 Day 0 配置文件处于同一目录且名为“idtoken”的文本文件。

注意： 如果要在透明模式下部署 ASAv，则必须在透明模式下将已知的运行 ASA 配置文件用作 Day 0 配置文件。这不适用于路由防火墙的 Day 0 配置文件。

注意： 我们在本示例中使用的是 Linux，但对于 Windows 也有类似的实用程序。

程序

1. 在名为“day0-config”的文本文件中输入 ASAv 的 CLI 配置。添加三个接口的接口配置和所需的任何其他配置。

第一行应以 ASA 版本开头。day0-config 应该是有效的 ASA 配置。生成 day0-config 的最佳方式是从现有的 ASA 或 ASAv 复制一个运行配置的所需部分。day0-config 中的行顺序很重要，应与现有的 show run 命令输出中看到的顺序相符。

示例

ASA Version 9.5.1
!
interface management0/0
nameif management
security-level 100
ip address 192.168.1.2 255.255.255.0
no shutdown
interface gigabitethernet0/0
nameif inside
security-level 100
ip address 10.1.1.2 255.255.255.0
no shutdown
interface gigabitethernet0/1
nameif outside
security-level 0
ip address 198.51.100.2 255.255.255.0
no shutdown
http server enable
http 192.168.1.0 255.255.255.0 management
crypto key generate rsa modulus 1024
username AdminUser password paSSw0rd
ssh 192.168.1.0 255.255.255.0 management
aaa authentication ssh console LOCAL

2. （可选）将思科智能软件管理器发布的智能许可证身份令牌文件下载到您的计算机。

3. （可选）从下载文件复制 ID 令牌并将其放入仅包含 ID 令牌的文本文件。

4. （可选）若要在初始 ASAv 部署过程中进行自动许可，请确保 day0-config 文件中包含以下信息：

–管理接口 IP 地址

–（可选）要用于智能许可的 HTTP 代理

–用于启用与 HTTP 代理（如果指定）或 tools.cisco.com 的连接的 route 命令

–将 tools.cisco.com 解析为 IP 地址的 DNS 服务器

–指定您正请求的 ASAv 许可证的智能许可配置

–（可选）更加便于 ASAv 在 CSSM 中进行查找的唯一主机名

5. 通过将文本文件转换成 ISO 文件生成虚拟 CD-ROM：

stack@user-ubuntu:-/KvmAsa$ sudo genisoimage -r -o day0.iso day0-config idtoken
I: input-charset not specified, using utf-8 (detected in locale settings)
Total translation table size: 0
Total rockridge attributes bytes: 252
Total directory bytes: 0
Path table size (byptes): 10
Max brk space used 0
176 extents written (0 MB)
stack@user-ubuntu:-/KvmAsa$

身份令牌自动向智能许可服务器注册 ASAv。

6. 重复步骤 1 到 5，使用相应的 IP 地址为要部署的每个 ASAv 创建单独的默认配置文件。

使用 Hyper-V 管理器通过 Day 0 配置文件部署 ASAv

在设置 Day 0 配置文件（准备 Day 0 配置文件）之后，您可以使用 Hyper-V 管理器进行部署。

程序

1. 转至“服务器管理器”(Server Manager) >“工具”(Tools) >“Hyper-V 管理器”(Hyper-V Manager)。

2. 在 Hyper-V 管理器右侧点击 设置 (Settings) 。“设置”(Settings) 对话框将打开。在左侧的“硬件”(Hardware) 下，点击 IDE 控制器 1 (IDE Controller 1) 。



3. 在右窗格的“媒体”(Media) 下，选中 映像文件 (Image file) 单选按钮，浏览到您保存 Day 0 ISO 配置文件的目录，然后点击 应用 (Apply) 。当您首次启动 ASAv 时，系统将基于 Day 0 配置文件中的内容对其进行配置。

使用命令行在 Hyper-V 上安装 ASAv

您可以通过 Windows Powershell 命令行在 Hyper-V 上安装 ASAv。如果您在独立的 Hyper-V 服务器上，则必须使用命令行安装 Hyper-V。

程序

1. 打开 Windows Powershell。

2. 部署 ASAv：

new-vm -name $fullVMName -MemoryStartupBytes $memorysize -Generation 1 -vhdpath C:\Users\jsmith.CISCO\ASAvHyperV\$ImageName.vhdx -Verbose

3. 根据您的 ASAv 型号，更改默认的 CPU 计数 (1)。

set-vm -Name $fullVMName -ProcessorCount 4

4. （可选）将接口名称更改为对您有意义的名称。

Get-VMNetworkAdapter -VMName $fullVMName -Name "Network Adapter" | Rename-vmNetworkAdapter -NewName mgmt

5. （可选）如果您的网络需要，请更改 VLAN ID。

Set-VMNetworkAdapterVlan -VMName $fullVMName -VlanId 1151 -Access -VMNetworkAdapterName "mgmt"

6. 刷新接口，以便 Hyper-V 获取所做的更改。

Connect-VMNetworkAdapter -VMName $fullVMName -Name "mgmt" -SwitchName 1151mgmtswitch

7. 添加内部接口。

Add-VMNetworkAdapter -VMName $fullVMName -name "inside" -SwitchName 1151mgmtswitch
Set-VMNetworkAdapterVlan -VMName $fullVMName -VlanId 1552 -Access -VMNetworkAdapterName "inside"

8. 添加外部接口。

Add-VMNetworkAdapter -VMName $fullVMName -name "outside" -SwitchName 1151mgmtswitch
Set-VMNetworkAdapterVlan -VMName $fullVMName -VlanId 1553 -Access -VMNetworkAdapterName "outside"

使用 Hyper-V 管理器在 Hyper-V 上安装 ASAv

您可以使用 Hyper-V 管理器在 Hyper-V 上安装 ASAv。

程序

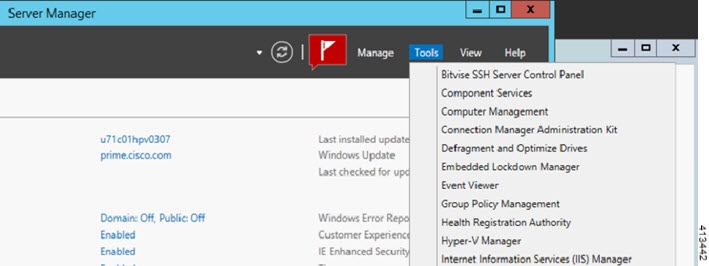

1. 转至“服务器管理器”(Server Manager) >“工具”(Tools) >“Hyper-V 管理器”(Hyper-V Manager)。

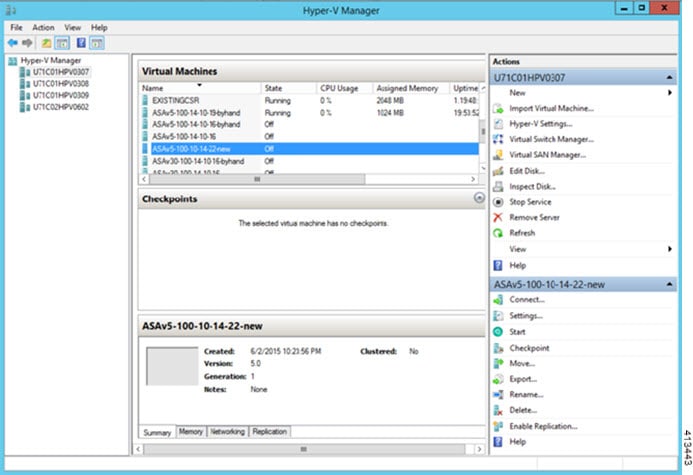

2. 此时将出现 Hyper-V 管理器。



3. 从右侧的虚拟机监控程序列表中，右键点击列表中的所需虚拟机监控程序，然后选择“新建”(New) >“虚拟机”(Virtual Machine)。



4. 此时将出现“新建虚拟机向导”(New Virtual Machine Wizard)。



5. 执行该向导的各个步骤，指定以下信息：

–您的 ASAv 的名称和位置

–ASAv 的代系

ASAv 支持的唯一一代是 第 1 代 (Generation 1) 。

–ASAv 的内存量（ASAv5 1024 MB，ASAv 10 2048 MB，ASAv30 8192 MB）

–网络适配器（连接到您已设置的虚拟交换机）

–虚拟硬盘和位置

选择 使用现有的虚拟硬盘 (Use an existing virtual hard disk) ，然后浏览到 VHDX 文件的位置。

6. 点击 完成 (Finish) ，此时将出现一个显示 ASAv 配置的对话框。



7. 如果您的 ASAv 有四个 vCPU，则必须在启动 ASAv 之前修改 vCPU 值。在 Hyper-V 管理器右侧点击 设置 (Settings) 。“设置”(Settings) 对话框将打开。在左侧的“硬件”(Hardware) 菜单下，点击 处理器 (Processor) 以访问“处理器”(Processor) 窗格。将 虚拟处理器数 (Number of virtual processors) 更改为 4。

ASAv5 和 ASAv10 具有一个 vCPU，ASAv 30 具有四个 vCPU。默认值为 1。

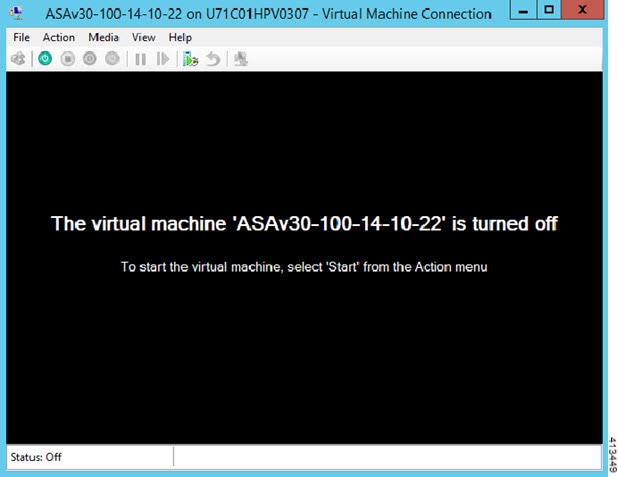

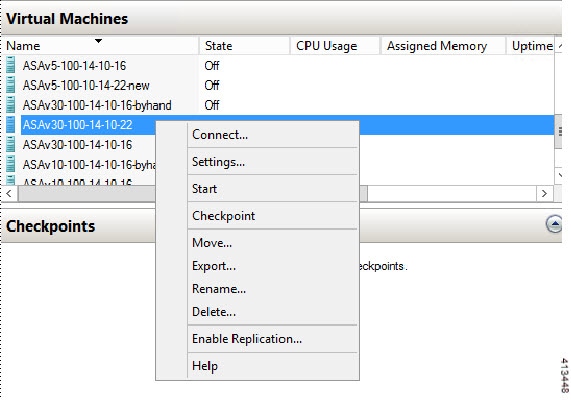

8. 在“虚拟机”(Virtual Machines) 菜单中，连接到您的 ASAv，方法是右键点击列表中的 ASAv 名称，然后点击 连接 (Connect) 。控制台将打开，显示已停止的 ASAv。



9. 在“虚拟机连接”(Virtual Machine Connection) 控制台窗口中，点击蓝绿色的“启动”(Start) 按钮启动 ASAv。





10. ASAv 的启动过程显示在控制台中。



从 Hyper-V 管理器添加网络适配器

新部署的 ASAv 只有一个网络适配器。您需要至少添加两个网络适配器。在本示例中，我们将添加内部网络适配器。

准备工作

  • ASAv 必须处于关闭状态。

程序

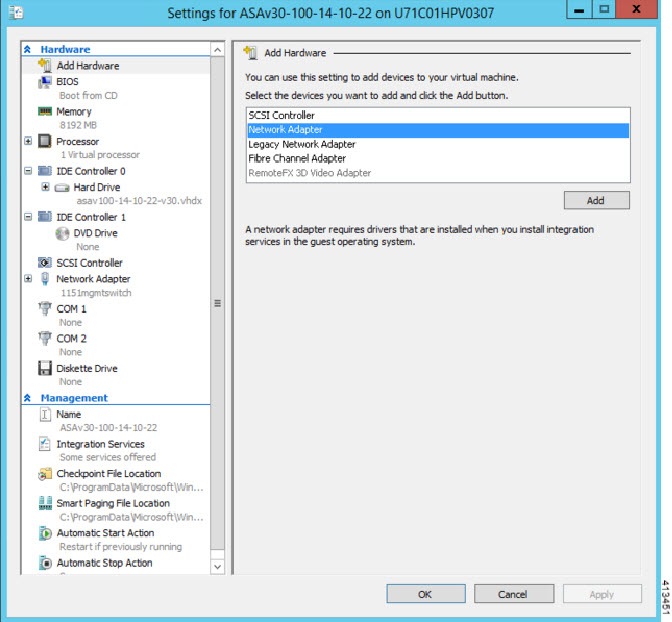

1. 在 Hyper-V 管理器右侧点击 设置 (Settings) 。“设置”(Settings) 对话框将打开。在左侧的“硬件”(Hardware) 菜单下，点击 添加硬件 (Add Hardware) ，然后点击 网络适配器 (Network Adapter) 。

注意：请勿使用“传统网络适配器”(Legacy Network Adapter)。

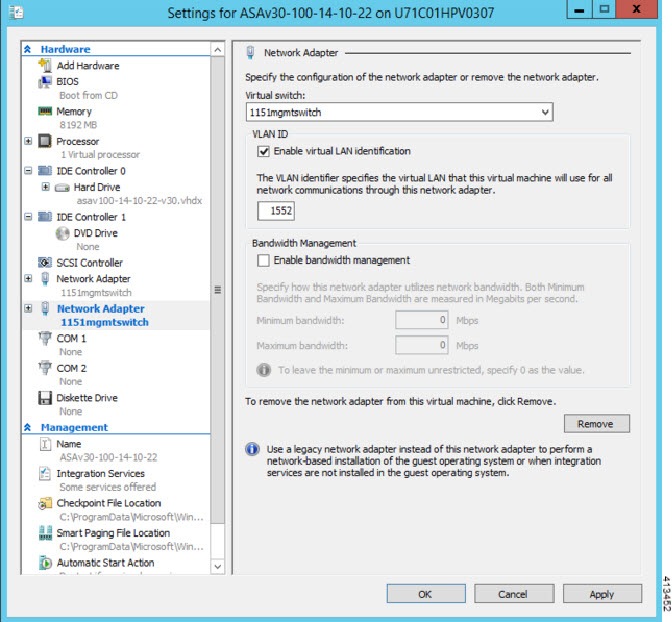

2. 在添加网络适配器后，可以修改虚拟交换机和其他功能。如果需要，还可以设置 VLAN ID。



修改网络适配器名称

Hyper-V 中使用通用的网络接口名称“网络适配器”(Network Adapter)。如果网络接口都具有相同的名称，可能会造成混淆。您不能使用 Hyper-V 管理器修改名称。您必须使用 Windows Powershell 命令修改名称。

示例

$NICRENAME= Get-VMNetworkAdapter -VMName 'ASAvVM' -Name "Network Adapter"
rename-VMNetworkAdapter -VMNetworkAdapter $NICRENAME[0] -newname inside
rename-VMNetworkAdapter -VMNetworkAdapter $NICRENAME[1] -newname outside

配置 MAC 地址欺骗

要使 ASAv 以透明模式传送数据包，并实现高可用性主用/备用故障切换，必须为所有接口开启 MAC 地址欺骗。您可以在 Hyper-V 管理器中或使用 Powershell 命令执行此操作。

Hyper-V 管理器的操作程序

1. 在 Hyper-V 管理器右侧点击 设置 (Settings) 。“设置”(Settings) 对话框将打开。在左侧的“硬件”(Hardware) 菜单下，点击 内部 (Inside) ，展开菜单，然后点击 高级功能 (Advanced Features) 以访问“MAC 地址”(MAC address) 选项。点击 启用 MAC 地址欺骗 (Enable MAC address spoofing) 单选按钮。

2. 为外部接口重复执行第 1 步。

Powershell 命令

Set-VMNetworkAdapter -VMName $vm_name\
-ComputerName $computer_name -MacAddressSpoofing On\
-VMNetworkAdapterName $network_adapter\r"


配置 SSH

您可以在 Hyper-V 管理器的“虚拟机连接”(Virtual Machine Connection) 中，通过管理接口为 ASAv 配置 SSH 访问。如果要使用 Day 0 配置文件，您可以为其添加 SSH 访问。有关详细信息，请参阅准备 Day 0 配置文件。

程序

1. 验证是否存在 RSA 密钥对：

asav# show crypto key mypubkey rsa

2. 如果不存在 RSA 密钥对，请生成 RSA 密钥对：

asav(conf t)# crypto key generate rsa modulus 2048

示例

asav((conf t)#
username test password test123 privilege 15
aaa authentication ssh console LOCAL
ssh 10.7.24.0 255.255.255.0 management
ssh version 2

3. 验证您是否可以从其他 PC 使用 SSH 访问 ASAv。
