Los routers de servicios de agregación Cisco ASR de la serie 1000 son productos de router de gama media de Cisco de última generación. Los routers de servicios de agregación Cisco ASR de la serie 1000 utilizan una tecnología de procesador de hardware innovadora y potente conocida como procesador Cisco QuantumFlow. Los siguientes son routers Cisco ASR de la serie 1000:
Los routers Cisco ASR de la serie 1000 ejecutan el software Cisco IOS XE e introducen una arquitectura de software distribuido que quita del proceso de IOS muchas funciones del sistema operativo. En esta arquitectura, Cisco IOS, que anteriormente se ocupaba de casi todos los procesos de software internos, ahora se ejecuta como uno de los muchos procesos de Cisco IOS XE y permite que otros procesos de Cisco IOS XE compartan la responsabilidad de ejecutar el router.
Los routers Cisco ASR de la serie 1000 utilizan el potente procesador Cisco QuantumFlow que proporciona rendimiento y resiliencia a los procesadores de red.
Los routers Cisco ASR de la serie 1000 ofrecen varios servicios integrados en el procesador Cisco QuantumFlow. Los servicios admitidos en el procesador Cisco Packet QuantumFlow incluyen servicios de seguridad (por ejemplo, cifrado y firewall), calidad de servicio (QoS), reconocimiento de aplicaciones basado en la red (NBAR), agregación de banda ancha y controlador de límites de sesión, entre otros.
El router Cisco ASR 1001-HX admite las siguientes funciones:
Hasta 16 GB (8 GB en la configuración básica) de memoria DDR3 reemplazable en campo, protegida por código con corrección de errores, corrección de errores de un solo bit y detección de errores de varios bits.
Un procesador de reenvío fijo con tráfico de datos de reenvío continuo de hasta 60 Gbps a través del chasis.
Seguridad de hasta 20 Gbps y procesamiento de cifrado a través de un procesador de seguridad dedicado.
Puertos de consola, puertos auxiliares RJ-45 y un puerto de consola mini USB.
Almacenamiento flash de arranque interno de 32 GB.
Un puerto de administración de red Ethernet de cobre de 10/100/1000 Mbps.
Un módulo flash USB integrado (eUSB) que admite 32 GB de almacenamiento flash no volátil.
Dos puertos USB 2.0 para dispositivos de memoria flash USB o tokens de seguridad USB (distribución segura de claves).
Ocho puertos SFP de 1 GE incorporados en el compartimiento 0; ocho puertos SFP+ de 10 GE incorporados en el compartimiento 1 (con capacidad de SyncE y MACsec); los últimos cuatro puertos en el compartimiento 1 se pueden utilizar como 1 GE insertando un puerto SFP de 1 GE.
Reloj de red del estrato 3E por GR-1244-CORE con interfaces de 10 GE o 1 GE como fuentes de temporización.
Redundancia de software con IOS dual, similar a todos los demás routers redundantes sin hardware de la familia de routers de servicios de agregación Cisco ASR de la serie 1000.
Indicadores LED del estado de Ethernet y de la consola, así como indicaciones visuales del estado del sistema.
Interfaz de línea de comandos (CLI), alarma, administración de red, registro, agregación de estadísticas y registro de fallas integrado (OBFL).
Gestión ambiental del chasis.
Memoria de contenido dirigible ternaria (TCAM) de 80 MB.
Unidades reemplazables en campo (FRU).
Consulte el capítulo 2, Componentes de hardware admitidos, para obtener información sobre las FRU admitidas.
Procesador criptográfico reemplazable en campo.
El router Cisco ASR 1002-HX admite las siguientes funciones:
Hasta 32 GB (16 GB en la configuración básica) de memoria DDR3 reemplazable en campo, protegida por código con corrección de errores, corrección de errores de un solo bit y detección de errores de varios bits.
Un procesador de reenvío fijo con tráfico de datos de reenvío continuo de hasta 100 Gbps a través del chasis.
Seguridad de hasta 25 Gbps y procesamiento de cifrado a través de un procesador de seguridad dedicado.
Puertos de consola, puertos auxiliares RJ-45 y un puerto de consola mini USB.
Almacenamiento flash de arranque interno de 32 GB.
Un puerto de administración de red Ethernet de cobre de 10/100/1000 Mbps.
Un módulo flash USB integrado (eUSB) que admite 32 GB de almacenamiento flash no volátil.
Dos puertos USB 2.0 para dispositivos de memoria flash USB o tokens de seguridad USB (distribución segura de claves).
Ocho interfaces integradas SFP solamente de 1 GE y ocho interfaces integradas SFP+ de 10 GE que admiten SyncE y MACsec.
Un compartimiento para adaptador de puerto Ethernet (EPA).
Un compartimiento de módulo de interfaz de red (NIM) (admite un NIM de ancho simple o uno de ancho doble).
Reloj de red del estrato 3E por GR-1244-CORE con interfaces de 1 GE, 10 GE, NIM o EPA como fuentes de temporización.
Redundancia de software con IOS dual, similar a todos los demás routers redundantes sin hardware de la familia de routers de servicios de agregación Cisco ASR de la serie 1000.
Indicadores LED del estado de Ethernet y de la consola, así como indicaciones visuales del estado del sistema.
Interfaz de línea de comandos (CLI), alarma, administración de red, registro, agregación de estadísticas y registro de fallas integrado (OBFL).
Gestión ambiental del chasis.
Memoria de contenido dirigible ternaria (TCAM) de 80 MB.
Unidades reemplazables en el campo (FRU) con inserción y extracción en línea (OIR).
El router Cisco ASR1006-X y el router Cisco ASR1009-X crean una plataforma de routing modular preparada para el futuro para admitir módulos de procesador de ruta y reenvío de próxima generación con redundancia de hardware. El router Cisco ASR1006-X y el router Cisco ASR1009-X proporcionan un ancho de banda de ranura de hasta 200 Gbps para habilitar nuevas tarjetas de línea Ethernet de alta densidad mediante ASR1000-MIP100 y los adaptadores de puerto Ethernet (EPA) e integran el diseño de alimentación a pedido N+1 en el portafolio de ASR1000.
El router Cisco ASR 1009-X admite las siguientes funciones:
9 unidades de rack y chasis con ranuras para 3 tarjetas de línea con ranuras redundantes para tarjetas de procesador de ruta y reenvío
Módulo ASR1000-RP2, futuro módulo ASR1000-RP3 de próxima generación y motores ASR1000-ESP200, ASR1000-ESP100 y ASR1000-ESP40
![]() Nota |
Para obtener información sobre el módulo Cisco ASR1000-RP3, consulte la Guía de instalación y configuración del procesador de ruta 3 de Cisco ASR 1000. |
Proporciona protección de la inversión, pues admite el procesador de reenvío existente (ESP40, ESP100 y ESP200).
Proporciona una garantía de funcionalidad futura para admitir futuros procesadores de reenvío de próxima generación.
Tarjetas de línea Ethernet modulares de alta densidad de 100 Gbps (ASR1000 MIP-100)
Tres ranuras para tarjeta de línea que admiten cualquiera de las siguientes combinaciones:
ASR1000-SIP40 con SPA
Tarjeta de línea Ethernet (ASR1000-6TGE y ASR1000-2T+20x1GE)
ASR1000-MIP100 con EPA
Nuevos módulos de ventilador comunes para proporcionar hasta un 30 % más de refrigeración para el chasis. Tres módulos de ventilador por chasis
Se han introducido nuevas fuentes de alimentación para el chasis a fin de proporcionar mayor potencia
Diseño de alimentación a pedido con redundancia de alimentación N+1 para satisfacer cualquier demanda de alimentación actual y futura
Hasta seis fuentes de alimentación de CA o seis de CC alineadas a lo largo de la parte inferior del chasis (estante de alimentación)
El router Cisco ASR 1006-X admite las siguientes funciones:
6 unidades de rack y chasis con ranuras para 2 tarjetas de línea con ranuras redundantes para tarjetas de procesador de ruta y reenvío
Módulo ASR1000-RP2, futuro módulo ASR1000-RP3 de próxima generación y motores ASR1000-ESP40 y ASR1000-ESP100.
![]() Nota |
Para obtener información sobre el módulo Cisco ASR1000-RP3, consulte la Guía de instalación y configuración del procesador de ruta 3 de Cisco ASR 1000. |
Proporciona protección de la inversión, pues admite el procesador de reenvío existente (ESP40 y ESP100).
Proporciona una garantía de funcionalidad futura para admitir futuros procesadores de reenvío de próxima generación.
Tarjetas de línea Ethernet modulares de alta densidad de 100 Gbps (ASR1000-MIP100)
Dos ranuras para tarjeta de línea que admiten cualquiera de las siguientes combinaciones:
ASR1000-SIP40 con SPA
Tarjeta de línea Ethernet (ASR1000-6TGE y ASR1000-2T+20x1GE)
ASR1000-MIP100 con EPA
Nuevos módulos de ventilador comunes para proporcionar hasta un 30 % más de refrigeración para el chasis. Dos módulos de ventilador por chasis
Se han introducido nuevas fuentes de alimentación para el chasis a fin de proporcionar mayor potencia
Diseño de alimentación a pedido con redundancia de alimentación N+1 para satisfacer cualquier demanda de alimentación actual y futura
Hasta seis fuentes de alimentación de CA o seis de CC alineadas a lo largo de la parte inferior del chasis (estante de alimentación)
Esta sección contiene gráficos de cada chasis que muestran la ubicación de la etiqueta de PID/VID y el número de serie:
1 |
Número de serie |
2 |
Etiqueta de PID/VID |
1 |
Número de serie |
2 |
Etiqueta de PID/VID |
En la siguiente imagen se muestra un router Cisco ASR 1009-X junto con la ubicación de la etiqueta de PID/VID y el número de serie.
En la siguiente imagen se muestra un router Cisco ASR 1006-X junto con la ubicación de la etiqueta de PID/VID y el número de serie.

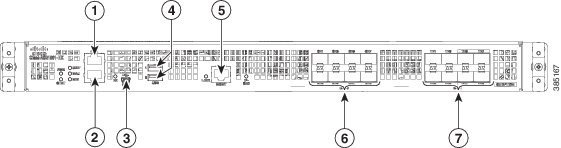

En la siguiente imagen se muestra el frente del router Cisco ASR 1001-HX:
En la siguiente imagen se muestra el frente del router Cisco ASR 1002-HX:
1 |
Fuente de alimentación (PEM 0) |
8 |
AUX: puerto auxiliar compatible con RJ-45/RS-232 |
||
2 |
Fuente de alimentación (PEM 1) |
9 |
BITS: puerto de la fuente de temporización integrada en edificios RJ-48
|
||
3 |
Interruptor de alimentación (PWR) |
10 |
Compartimiento 3: ranura para NIM |
||
4 |
Puertos USB 0 y 1 |
11 |
Compartimiento 2: ranura para EPA |
||
5 |
CON: puerto de consola mini USB |
12 |
Compartimiento 1: puertos SFP+ de 10 GE |
||
6 |
CON: puerto de consola compatible con RJ-45/RS-232 |
13 |
Compartimiento 0: puertos SFP de 1 GE |
||
7 |
MGMT: puerto Ethernet de administración RJ-45 de 10/100/1000 |
Se accede a dos fuentes de alimentación (CA o CC) desde la parte frontal del router; estas fuentes tienen capacidad de intercambio con el sistema activo.
![]() Precaución |
El router Cisco ASR 1002-HX puede admitir dos fuentes de alimentación de CA o dos de CC. No instale unidades de fuente de alimentación de CA y CC combinadas en el mismo chasis. |
En la siguiente imagen se muestra el frente del router Cisco ASR 1006-X.
1 |
Ranura F1 |
6 |
Ranura R0 |
2 |
Ranura R1 |
7 |
Interruptor de encendido/en espera |
3 |
Ranura 1 |
8 |
Conector de alarma DB-25 |
4 |
Ranura 0 |
9 |
Estante de alimentación que tiene fuentes de alimentación de P0 a P5 |
5 |
Ranura F0 |
![]() Nota |
El router Cisco ASR 1006-X puede admitir hasta seis fuentes de alimentación de CA o seis de CC. El chasis no admite la configuración combinada de CA y CC. |
En la siguiente imagen se muestra el frente del router Cisco ASR 1009-X.
1 |
Ranura F1 |
6 |
Ranura F0 |
2 |
Ranura R1 |
7 |
Ranura R0 |
3 |
Ranura 2 |
8 |
Interruptor de encendido/en espera |
4 |
Ranura 1 |
9 |
Conector de alarma DB-25 |
5 |
Ranura 0 |
10 |
Estante de alimentación que tiene fuentes de alimentación de P0 a P5 |
![]() Nota |
El router Cisco ASR 1009-X puede admitir hasta seis fuentes de alimentación de CA o seis de CC. El chasis no admite la configuración combinada de CA y CC. |

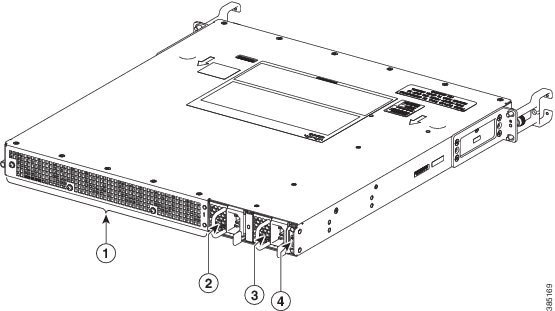

En la siguiente imagen se muestra la parte posterior del router Cisco ASR 1001-HX.
1 |
Ventiladores |
3 |
Fuente de alimentación (PEM 0) |
2 |
Fuente de alimentación (PEM 1) |
4 |
Interruptor de alimentación/en espera |
El chasis tiene un flujo de aire desde el frente hacia atrás. Seis ventiladores interiores introducen aire de refrigeración en el chasis y los componentes internos para mantener una temperatura de funcionamiento aceptable. Los ventiladores están numerados del 0 al 5 de derecha a izquierda.
Se accede a dos fuentes de alimentación (CA o CC) desde la parte posterior del router; estas fuentes tienen capacidad de intercambio con el sistema activo.
![]() Precaución |
El puede admitir dos fuentes de alimentación de CA o dos de CC. No instale unidades de fuente de alimentación de CA y CC combinadas en el mismo chasis. |
En la siguiente imagen se muestra la parte posterior del router Cisco ASR 1002-HX.
El chasis tiene un flujo de aire desde el frente hacia atrás. Cuatro ventiladores interiores introducen aire de refrigeración por el frente del chasis y a través de los componentes internos para mantener una temperatura de funcionamiento aceptable. Los ventiladores se encuentran en la parte posterior del chasis. Los ventiladores están numerados del 0 al 3 de derecha a izquierda.
![]() Precaución |
Las fuentes de alimentación utilizadas en los routers son diferentes y no deben mezclarse ni intercambiarse. El tamaño y las dimensiones estructurales son iguales, por lo que ambos se parecen. Sería peligroso si accidentalmente insertara la fuente de alimentación incorrecta en la ranura del PEM. |
En la siguiente imagen se muestra la parte posterior del router Cisco ASR 1006-X con dos módulos de ventilador y LED asociados.
1 |
LED de estado del módulo de ventilador 7 |
3 |
LED de estado del módulo de ventilador 6 |
2 |
Módulo de ventilador 7 |
4 |
Módulo de ventilador 6 |
![]() Nota |
El LED de funcionamiento de los ventiladores (FAN OK) puede tener tres colores: verde, rojo y ámbar. El verde indica que es correcto, el rojo indica una falla y el ámbar indica una condición de advertencia cuando uno o más ventiladores funcionan a una velocidad inferior a la esperada, pero no tan lento como para considerarse una falla. |
Consulte la sección LED de la fuente de alimentación de los routers Cisco ASR 1009-X y Cisco ASR 1006-X para obtener más detalles.
En la siguiente imagen se muestra la parte posterior del chasis de Cisco ASR 1009-X con tres módulos de ventilador y LED asociados.
1 |
LED de estado del módulo de ventilador 8 |
4 |
Módulo de ventilador 7 |
2 |
Módulo de ventilador 8 |
5 |
LED de estado del módulo de ventilador 6 |
3 |
LED de estado del módulo de ventilador 7 |
6 |
Módulo de ventilador 6 |
![]() Nota |
El LED de funcionamiento de los ventiladores (FAN OK) puede tener tres colores: verde, rojo y ámbar. El verde indica que es correcto, el rojo indica una falla y el ámbar indica una condición de advertencia cuando uno o más ventiladores funcionan a una velocidad inferior a la esperada, pero no tan lento como para considerarse una falla. |
Consulte la sección LED de la fuente de alimentación de los routers Cisco ASR 1009-X y Cisco ASR 1006-X para obtener más detalles.

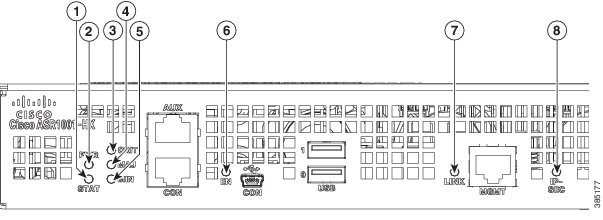

En la siguiente imagen se muestran los LED del panel frontal del router Cisco ASR 1001-HX.
Nro. |
Etiqueta del LED |
Descripción |
Color |
Comportamiento |
---|---|---|---|---|
1 |
STATUS |
Estado |
Verde |
Cisco IOS se ha iniciado correctamente. |
Ámbar |
El sistema está en ROMMON. |
|||
Rojo |
Falla en el sistema. |
|||
2 |
PWR |
Alimentación |
Verde |
Todas las fuentes de alimentación están dentro de los límites operativos. |
3 |
MAJ |
Alarma importante |
Rojo |
Indicador de alarma grave. |
4 |
CRIT |
Alarma crítica |
Rojo |
Indicador de alarma crítica. |
5 |
MIN |
Alarma menor |
Ámbar |
Indicador de alarma menor. |
6 |
EN |
Consola USB habilitada |
Verde |
Indica que el conector mini USB se utiliza como consola. |
Apagado |
Indica que el conector RJ-45 se utiliza como consola. |
|||
7 |
LINK |
Administración |
Verde intermitente |
Indica la velocidad de Ethernet negociada (1 parpadeo equivale a 10 Mbps, 2 parpadeos equivalen a 100 Mbps, 3 parpadeos equivalen a 1000 Mbps). |
Apagado |
No conectado. |
|||
8 |
IP-SEC |
Módulo de cifrado |
Verde |
Indica que el módulo de cifrado está presente y en funcionamiento. |
Ámbar |
Indica que el módulo de cifrado está presente, pero no funciona. |
|||
Apagado |
Indica que el módulo de cifrado no está instalado. |
En la siguiente imagen se muestran los LED del panel frontal del router Cisco ASR 1002-HX.
Nro. |
Etiqueta del LED |
Descripción |
Color |
Comportamiento |
---|---|---|---|---|
1 |
STATUS |
Estado |
Verde |
Cisco IOS se ha iniciado correctamente. |
Ámbar |
El sistema está en ROMMON. |
|||
Rojo |
Falla en el sistema. |
|||
2 |
PWR |
Alimentación |
Verde |
Todas las fuentes de alimentación están dentro de los límites operativos. |
3 |
CRIT |
Alarma crítica |
Rojo |
Indicador de alarma crítica. |
4 |
MAJ |
Alarma importante |
Rojo |
Indicador de alarma grave. |
5 |
MIN |
Alarma menor |
Ámbar |
Indicador de alarma menor. |
6 |
EN |
Consola USB habilitada |
Verde |
Indica que el conector mini USB se utiliza como consola. |
Apagado |
Indica que el conector RJ-45 se utiliza como consola. |
|||
7 |
LINK |
Administración |
Verde intermitente |
Indica la velocidad de Ethernet negociada (1 parpadeo equivale a 10 Mbps, 2 parpadeos equivalen a 100 Mbps, 3 parpadeos equivalen a 1000 Mbps). |
Apagado |
No conectado. |
|||
8 |
BITS |
Fuente de temporización integrada en edificios (BITS) |
Apagado |
El puerto BITS no es compatible con esta versión de software. |
9 |
IP-SEC |
Módulo de cifrado |
Verde |
Indica que el módulo de cifrado está presente y en funcionamiento. |
Ámbar |
Indica que el módulo de cifrado está presente, pero no funciona. |
|||
Apagado |
Indica que el módulo de cifrado no está instalado. |
Modelo |
ASR 1001-HX |
ASR 1002-HX |
ASR 1006-X |
ASR 1009-X |
||
Especificaciones físicas
|
|
|
|
|
||
Memoria predeterminada |
DRAM de 8 GB compartida a través del procesador de ruta, ESP y MIP |
DRAM de 16 GB compartida a través del procesador de ruta, ESP y MIP |
DRAM RP2 de 8 GB DRAM RP3 de 8 GB |
DRAM RP2 de 8 GB DRAM RP3 de 8 GB |
||
Cantidad admitida de tarjetas de línea Ethernet o SIP |
Integrado en el chasis |
Integrado en el chasis |
2 |
3 |
||
Adaptadores de puertos compartidos |
No corresponde |
No corresponde |
8 ranuras SPA |
12 ranuras SPA |
||
Adaptadores de puertos Ethernet |
No corresponde |
1 ranura EPA |
4 ranuras EPA |
6 ranuras EPA |
||
ESP Cisco ASR de la serie 1000 |
Integrado en el chasis |
Integrado en el chasis |
2 ranuras ESP |
2 ranuras ESP |
||
Procesador de ruta |
Integrado en el chasis: procesador de ruta Cisco ASR de la serie 1001-HX |
Integrado en el chasis: procesador de ruta Cisco ASR de la serie 1002-HX |
2 ranuras para procesadores de ruta |
2 ranuras para procesadores de ruta |
||
Redundancia |
Software: sí |
Software: sí |
Hardware: sí |
Hardware: sí |
||
Puertos Gigabit Ethernet integrados |
Sí: 8 puertos SFP Gigabit Ethernet más 4 puertos configurables de 1 GE/10 GE opcionales |
Sí: 8 puertos SFP Gigabit Ethernet más 4 puertos configurables de 1 GE/10 GE opcionales |
0 |
0 |
||
Puerto de 10 Gigabit Ethernet integrado |
Sí: cuatro puertos de factor de forma pequeño enchufable mejorado (SFP+) de 10 Gigabit Ethernet más 4 puertos configurables de 1 GE/10 GE opcionales |
Sí: ocho puertos de factor de forma pequeño enchufable mejorado (SFP+) de 10 Gigabit Ethernet
|
No |
No |
||
Módulo de interfaz de red |
No |
No |
No |
No |
Se requiere la conexión a tierra del chasis de los routers para todas las instalaciones con alimentación de CC y cualquier instalación con alimentación de CA donde se deban cumplir los requisitos de conexión a tierra de Telcordia.
Antes de conectar la alimentación o activar el chasis, debe proporcionar una conexión a tierra del chasis adecuada. Se proporciona un conector a tierra del chasis en cada router. Hay un espárrago en la parte posterior izquierda del chasis.
![]() Precaución |
El cable de conexión a tierra siempre debe ser el primero en instalarse o conectarse y el último en quitarse o desconectarse. |
Tenga a mano las herramientas y los suministros recomendados antes de comenzar este procedimiento.
Las siguientes herramientas, equipos y suministros son necesarios para conectar la puesta a tierra del sistema al chasis:
Destornillador Phillips
Destornillador de punta plana de 3,5 mm (Phoenix n.º 1205053 o de punta plana de 3,5 mm equivalente)
Componente de puesta a tierra del chasis de doble terminal
Cable de puesta a tierra
Paso 1 |
Utilice el pelacables para pelar un extremo del cable AWG #6 de aproximadamente 0,75 pulgadas (19,05 mm). |
||||||||
Paso 2 |
Inserte el cable AWG #6 en el extremo abierto del terminal de puesta a tierra. ![]()
|
||||||||
Paso 3 |
Utilice la herramienta de ondulación para engarzar cuidadosamente el receptáculo del cable alrededor del cable. Este paso es necesario para garantizar una conexión mecánica adecuada. |
||||||||
Paso 4 |
Localice el conector a tierra del chasis en el lado del chasis. |
||||||||
Paso 5 |
Inserte los dos tornillos a través de los orificios del terminal de puesta a tierra. En las siguientes se muestra cómo conectar un terminal de puesta a tierra al conector de tierra del chasis. |
||||||||
Paso 6 |
Utilice el destornillador Phillips número 2 para apretar con cuidado los tornillos hasta que el terminal de puesta a tierra quede sujetado firmemente al chasis. No apriete de más los tornillos. |
||||||||
Paso 7 |
Conecte el extremo opuesto del cable de conexión a tierra a la descarga a tierra correspondiente de las instalaciones para garantizar la correcta conexión a tierra del chasis. |
Se requiere la conexión a tierra del chasis de los routers Cisco ASR 1006-X y Cisco ASR 1009-X para todas las instalaciones con alimentación de CC y cualquier instalación con alimentación de CA donde se deban cumplir los requisitos de conexión a tierra de Telcordia.
![]() Precaución |
Se debe instalar el espárrago del chasis de doble terminal; el SIP y el SPA deben estar completamente insertados, atornillados y conectados a tierra para evitar riesgos potenciales en la línea de telecomunicaciones. |
Tenga a mano las herramientas y los suministros recomendados antes de comenzar este procedimiento.
![]() Advertencia |
Este equipo debe estar conectado a tierra. No inhabilite el conductor a tierra ni haga funcionar el equipo sin antes haber instalado correctamente un conductor a tierra. Póngase en contacto con la autoridad de inspección eléctrica correspondiente o con un electricista si no está seguro de que haya una conexión a tierra adecuada. Advertencia 1024 |
Antes de conectar la alimentación o activar el chasis, debe proporcionar una conexión a tierra del chasis adecuada. Se proporciona un conector a tierra del chasis en cada router Cisco ASR 1009-X y Cisco ASR 1006-X. Hay un perno de conexión a tierra en la parte inferior trasera del chasis, como se muestra en la imagen a continuación.
1 |
Terminal de tierra del chasis |
3 |
Símbolo de puesta a tierra |
2 |
Tornillos de puesta a tierra |
— |
— |
Herramientas y suministros recomendados
Las siguientes herramientas, equipos y suministros son necesarios para conectar la puesta a tierra del sistema al chasis:
Destornillador Phillips
Componente de puesta a tierra del chasis de doble terminal
Cable de puesta a tierra
Utilice el siguiente procedimiento para conectar el terminal de puesta a tierra al conector de tierra del chasis:
Paso 1 |
Utilice el pelacables para pelar un extremo del cable AWG #6 de aproximadamente 0,75 pulgadas (19,05 mm). |
||||||||
Paso 2 |
Inserte el cable AWG #6 en el receptáculo para cables del terminal de puesta a tierra. |
||||||||
Paso 3 |
Utilice la herramienta de ondulación para engarzar cuidadosamente el receptáculo alrededor del cable (este paso es necesario para garantizar una conexión mecánica adecuada). |
||||||||
Paso 4 |
Conecte el terminal de puesta a tierra con el cable de modo tal que el cable de conexión a tierra no se superponga con la fuente de alimentación. |
||||||||
Paso 5 |
Localice el conector a tierra del chasis en la parte inferior trasera del router Cisco ASR 1009-X y del router Cisco ASR 1006-X. En la siguiente imagen se muestra cómo conectar el terminal de puesta a tierra del router Cisco ASR 1009-X. ![]()
|
||||||||
Paso 6 |
Inserte los dos tornillos a través de los orificios del terminal de puesta a tierra, como se muestra en la imagen anterior. |
||||||||
Paso 7 |
Utilice el destornillador Phillips número 2 para apretar con cuidado los tornillos hasta que el terminal de puesta a tierra quede sujetado firmemente al chasis. No apriete excesivamente los tornillos. |
||||||||
Paso 8 |
Conecte el extremo opuesto del cable de conexión a tierra a la descarga a tierra correspondiente de las instalaciones para garantizar la correcta conexión a tierra del chasis. |
Con esto finaliza el procedimiento de conexión a tierra del chasis. Consulte las siguientes secciones de cableado para obtener información sobre la conexión de los cables.
![]() Precaución |
Las fuentes de alimentación utilizadas en los routers son diferentes y no deben mezclarse ni intercambiarse. El tamaño y las dimensiones estructurales son iguales, por lo que ambos se parecen. Sería peligroso si accidentalmente insertara la fuente de alimentación incorrecta en la ranura del PEM. |
![]() Nota |
La dirección del flujo de aire es diferente para el router Cisco ASR 1001-HX y el router Cisco ASR 1002-HX, como se muestra con flechas en las siguientes ilustraciones. |
En la siguiente imagen se muestra la fuente de alimentación de CA del router Cisco ASR 1001-HX.
1 |
Conector de alimentación de CA |
3 |
LED de falla y correcto |
2 |
Manija |
Pestillo de retención |
En la siguiente imagen se muestra la fuente de alimentación de CA del router Cisco ASR 1002-HX.
1 |
Conector de alimentación de CA |
3 |
LED de falla y correcto |
2 |
Manija |
Pestillo de retención |
El router Cisco ASR 1009-X y el router Cisco ASR 1006-X tienen seis ranuras dentro de un estante para fuentes de alimentación ubicado en la parte inferior del chasis. Por lo general, las fuentes de alimentación se instalan de izquierda a derecha (ranuras 0 a 5), pero pueden admitirse en cualquier configuración. Consulte la tabla a continuación para conocer los cables de alimentación compatibles. La capacidad de alimentación potencial actualmente excede cualquier carga que se pueda colocar en el chasis con las FRU admitidas en este momento. Esto da una gran libertad para instalar suministros de repuesto y permite una configuración N+1 basada en software para advertir sobre situaciones de exceso o corte de la alimentación. Consulte el capítulo sobre administración de la alimentación para obtener más información sobre N+1 y otras modalidades admitidas.
El receptáculo de entrada es del tipo IEC60320 C14 de entrada de CA filtrada. La clasificación de corriente en el conector es de 15 A. En la siguiente imagen se muestra la fuente de alimentación de CA Cisco ASR1000X-AC-1100W.
1 |
Conector de alimentación de CA |
3 |
LED de falla y correcto |
2 |
Manija |
4 |
Pestillo de retención |
El conector de entrada de CC del router Cisco ASR 1009-X y del router Cisco ASR 1006-X es un conector de dos cables con una polaridad de conexión de izquierda a derecha (mirando la unidad de frente) de positivo (+) y negativo (–).
La fuente de alimentación tiene una manija que se utiliza para la inserción y la extracción. El módulo debe sostenerse con una mano debido a su longitud. En la siguiente imagen se muestra la fuente de alimentación de CC Cisco ASR1000X-DC-950W.
1 |
Conexiones de alimentación de CC |
3 |
LED de falla y correcto |
2 |
Manija |
4 |
Pestillo de retención |
El conector de entrada ASR1000X-DC-950W es un conector de dos cables con una polaridad de conexión de izquierda a derecha (mirando la unidad de frente) de positivo (+) negativo (–).
La fuente de alimentación tiene una manija que se utiliza para la inserción y la extracción. El módulo debe sostenerse con una mano debido a su longitud.
![]() Nota |
La dirección del flujo de aire es diferente para el router Cisco ASR 1001-HX y el router Cisco ASR 1002-HX, como se muestra con flechas en las siguientes ilustraciones. |
En la siguiente imagen se muestra la fuente de alimentación de CC del router Cisco ASR 1001-HX.
1 |
Conexiones de alimentación de CC |
3 |
LED de falla y correcto |
2 |
Manija |
Pestillo de retención |
En la siguiente imagen se muestra la fuente de alimentación de CC del router Cisco ASR 1002-HX.
1 |
Conexiones de alimentación de CC |
3 |
LED de falla y correcto |
2 |
Manija |
Pestillo de retención |
Este equipo está diseñado para uso industrial y comercial en entornos libres de riesgos para la salud y la seguridad. Se permite el funcionamiento sin supervisión continua. La instalación y el mantenimiento del equipo deben estar a cargo de personal debidamente calificado con los conocimientos y las habilidades suficientes.
Este producto puede causar interferencias de radio en un entorno doméstico, en cuyo caso puede ser necesario que el usuario tome las medidas adecuadas.
Almacene el equipo en el interior en su embalaje original.
Rango de temperatura de almacenamiento (cuando está apagado): -40 °C a 65 °C
Rango de humedad relativa (cuando está apagado): 10 % a 85 % sin condensación
Transporte el equipo en su embalaje original dentro de vehículos cerrados en cualquier medio de transporte.
Rango de temperatura de transporte: -40 °C a 65 °C
Rango de humedad relativa: 10 % a 85 % sin condensación
Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.
La eliminación del equipo en el fin de la vida útil debe realizarse en cumplimiento de todas las leyes y normativas nacionales aplicables.
Almacene el equipo en el interior en su embalaje original.
Rango de temperatura de almacenamiento (cuando está apagado): -40 °C a 65 °C
Rango de humedad relativa (cuando está apagado): 10 % a 85 % sin condensación
Transporte el equipo en su embalaje original dentro de vehículos cerrados en cualquier medio de transporte.
Rango de temperatura de transporte: -40 °C a 65 °C
Rango de humedad relativa: 10 % a 85 % sin condensación
Los términos y condiciones en los que se vende el equipo se rigen por los contratos entre Cisco o los partners autorizados de Cisco y los compradores de los equipos.
La eliminación del equipo en el fin de la vida útil debe realizarse en cumplimiento de todas las leyes y normativas nacionales aplicables.
Si experimenta problemas de funcionamiento del equipo o desea presentar un reclamo sobre la calidad, comuníquese con su proveedor de equipos.
También puede encontrar información sobre el soporte técnico de Cisco en su sitio web oficial:
https://www.cisco.com/c/es_mx/index.html
La garantía del fabricante establece que el equipo cumple con las especificaciones de la etiqueta siempre que se haya almacenado, transportado, instalado y operado según la documentación técnica asociada.
La garantía y el soporte de servicio no se aplican al equipo en los siguientes casos:
Si ha sufrido cambios, modificaciones, manejo incorrecto, destrucción o daños debido a cualquiera de las siguientes condiciones:
Causas naturales
Exposición ambiental
No tomar las medidas requeridas
Negligencia, actos intencionales o uso indebido
Uso para fines distintos a los especificados en la documentación correspondiente
Acto u omisión de un tercero
Signos de haber sido sometido a fuego, agua, sustancias químicas, incluyendo pero no limitado a la aplicación de pintura y otros tipos de revestimientos
Reparación o modificaciones internas no autorizadas
Daño mecánico
Signos de entrada de objetos extraños, líquidos o insectos
Daños causados por el incumplimiento de las regulaciones técnicas existentes, las normas estatales, las regulaciones relacionadas con el funcionamiento del hardware en una red de comunicaciones pública y otros requisitos oficiales aplicables para los parámetros de redes de alimentación, telecomunicaciones y cable, así como otros factores externos similares.
Consulte la tabla a continuación para obtener instrucciones sobre cómo encontrar la fecha de fabricación para cada modelo.
Contenido del modelo |
Fecha de fabricación |
---|---|
La semana de fabricación está codificada dentro del número de serie estándar de Cisco de 11 caracteres que tiene el formato LLLYYWWSSSS, en el cual: LLL es el código de ubicación alfanumérico del proveedor en Base 34 YYWW es la concatenación del código decimal del año y el número de la semana SSSS es el número de serie secuencial alfanumérico en Base 34 |
Para obtener instrucciones de instalación más detalladas, consulte las guías de instalación en el sitio web oficial de Cisco:
http://www.cisco.com/c/en/us/td/docs/security/firepower/2100/hw/guide/b_install_guide_2100.html
