Aperçu

Caractéristiques

Les modules de capteur Cisco® Provider Connectivity Assurance (anciennement, les modules de capteur Accedian Skylight) vous permettent de gérer plus efficacement les cycles de vie de bout en bout, de la mise à l’essai de l’activation d’un service (SAT) à la gestion de la garantie et à la démarcation du service. Grâce à leur petit format, les modules présentent une haute efficacité énergétique, et toutes les capacités de gestion sont automatisées et orchestrées au moyen du logiciel de contrôle des capteurs Provider Connectivity Assurance.

Ces modules sont dotés d’un réseau prédiffusé programmable par l’utilisateur (FPGA) offrant la mise à l’essai et la génération du trafic actives de la couche 2 à la couche 4, sans compromettre le rendement, l’évolutivité et la précision. Ainsi, les modules de capteur Assurance sont idéaux pour les applications sensibles aux coûts et à l’espace pour lesquelles le rendement est un facteur de différenciation important.

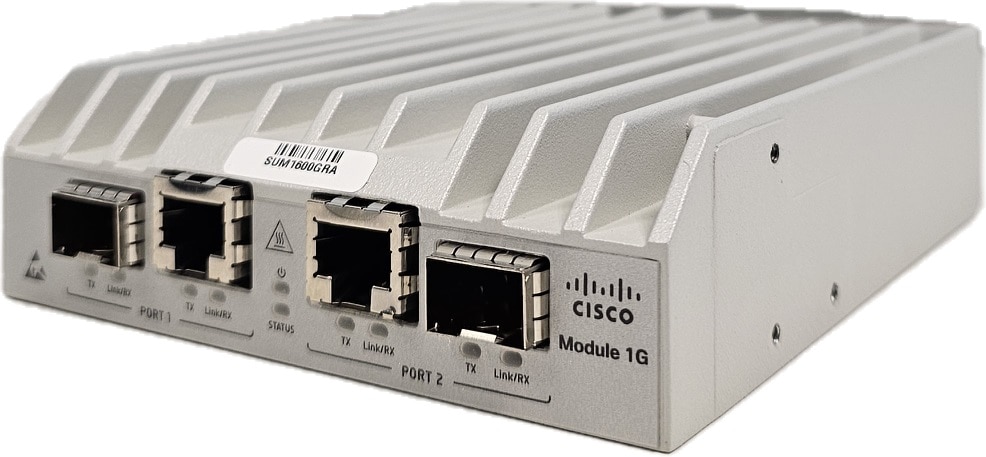

Illustration 1. Module de capteur 1G Cisco Provider Connectivity Assurance

Le tableau suivant énumère les fonctionnalités du module de capteur 1G.

Tableau 1. Fonctionnalités du module de capteur 1G

Fonctionnalités

Description

Format

1 division de bâti

Montage en rack

Rack standard de 48,3 cm (19 po) ou de 58,42 cm (23 po)

Ports optiques

Deux connecteurs optiques fixes

Ports en cuivre

Deux connecteurs fixes en cuivre

Contenu de l’emballage

L’emballage du module de capteur 1G comprend :

  • Module de capteur 1G (1x)

  • Modèle CA : pince de retenue du cordon d’alimentation (1x)

  • Trousse d’ancrages pour cloison sèche (1x)

  • Pieds en caoutchouc (4x)

  • Cordon de raccordement RJ-45 (1x)

  • Module de capteur 1G Cisco Provider Connectivity Assurance – Le présent document contient des adresses URL qui redirigent vers le guide d’installation matérielle, le document sur les informations relatives à la conformité réglementaire et à la sécurité et les pages sur les garanties et les licences, ainsi qu’un code QR qui renvoie au portail de documentation du centre de gestion.

Emplacement du numéro de série

Le numéro de série (SN) et l’adresse de contrôle d’accès au support (MAC) sont situés au bas du module de capteur 1G.

Panneau avant

La figure suivante montre les caractéristiques du panneau avant du module de capteur 1G. Reportez-vous à DEL du panneau avant pour obtenir une description des voyants DEL.

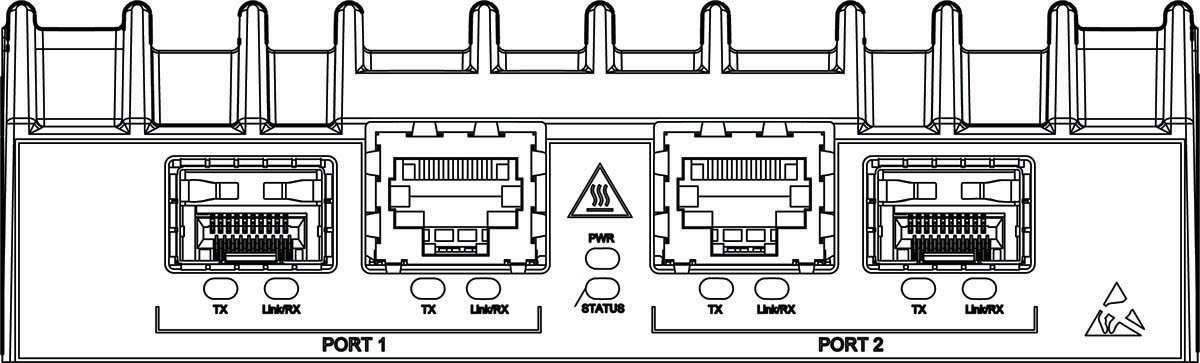

Illustration 2. Panneau avant du module de capteur 1G

1

Port optique 1

Port Ethernet SFP 1 000 Mbit/s 1 (modèles combinés uniquement)

2

Port en cuivre 1

Port Ethernet RJ-45 100/1 000 Mbit/s 1

3

Port en cuivre 2

Port Ethernet RJ-45 100/1 000 Mbit/s 2

4

Port optique 2

Port Ethernet SFP 1 000 Mbit/s 2 (modèles combinés uniquement)

5

Surface chaude

Prenez note que la surface est chaude au toucher.

6

ESD

Décharge électrostatique

DEL du panneau avant

La figure suivante montre et décrit tous les voyants DEL du panneau avant.

Illustration 3. Voyants DEL du panneau avant du module de capteur 1G

1

Voyant DEL de transmission :

  • Éteint : le port ne transmet pas de données.

  • Clignotant : le port transmet des données.

2

Voyant DEL de liaison/de réception :

  • Éteint : la liaison est inactive.

  • Activé : la liaison est active.

  • Clignotant : le port reçoit des données.

3

Voyant DEL PWR :

  • Éteint : l’appareil n’est pas mis sous tension.

  • Allumé : l’appareil est mis sous tension.

4

Voyant DEL d’état :

  • Éteint : l’appareil n’est pas prêt.

  • Allumé : l’appareil est prêt, mais n’est pas géré.

  • Clignotant : l’appareil est prêt et géré à distance.

    • Lorsque le voyant clignote lentement, cela signifie que le système est actuellement géré par une télécommande.

    • Lorsque le voyant clignote rapidement, cela signifie qu’une défaillance critique du système est détectée.

Panneau arrière

La figure suivante montre le panneau arrière du module de capteur 1G – modèle avec alimentation d’entrée CA.

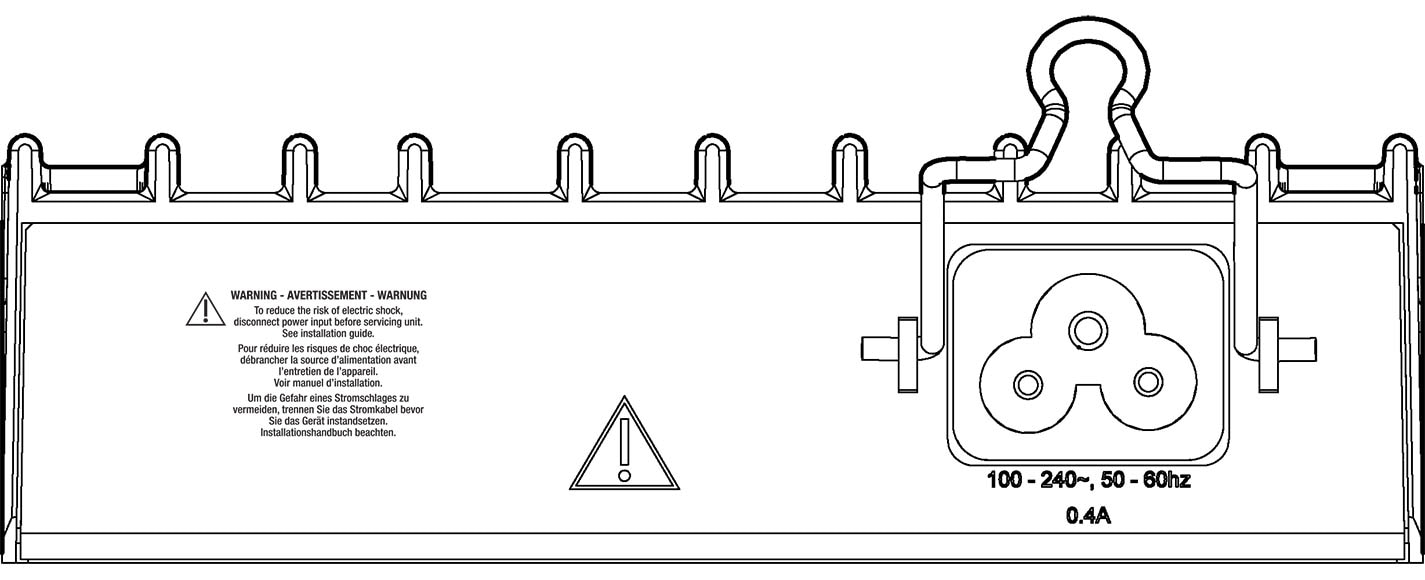

Illustration 4. Panneau arrière du module de capteur 1G – modèle avec alimentation d’entrée CA

1

Pince de retenue du cordon d’alimentation CA

Fixation du cordon CA au moyen de la pince de retenue

2

Alimentation d’entrée CA

Connexion du cordon d’alimentation approprié ici

La figure suivante montre le panneau arrière du module de capteur 1G – modèle avec alimentation d’entrée CC.

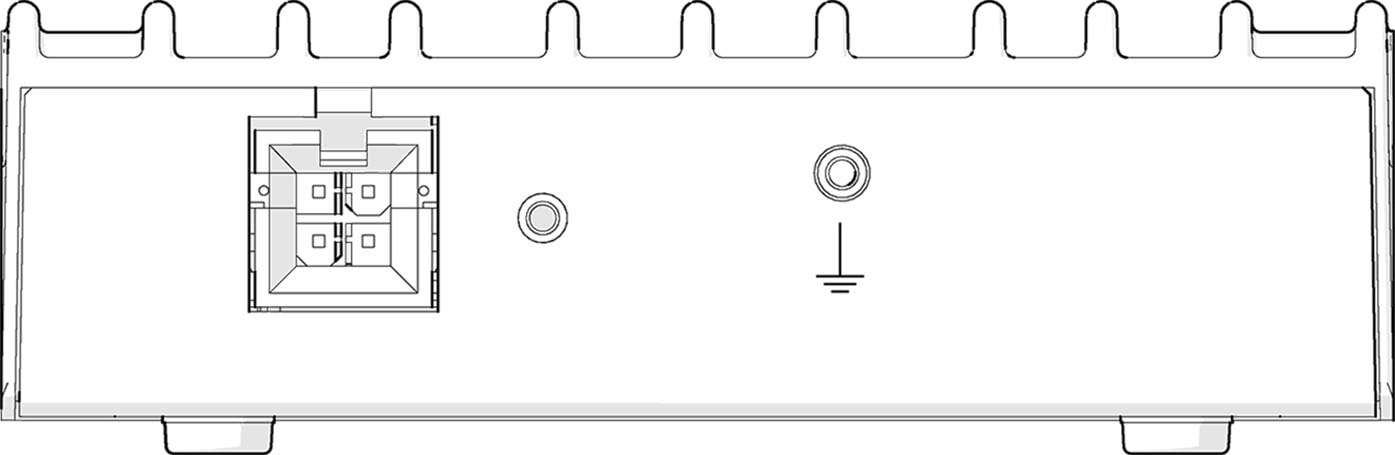

Illustration 5. Panneau arrière du module de capteur 1G – modèle avec alimentation d’entrée CC

1

Alimentation d’entrée CC (flux A et B)

Connexion de la source d’alimentation appropriée ici

Remarque



Le connecteur comporte deux flux d’alimentations CC polarisés

2

Connexion de mise à la terre fonctionnelle

Fixation de la cosse de mise à la terre ici

Bloc d’alimentation

Le tableau suivant énumère les caractéristiques de chaque bloc d’alimentation utilisé dans le module de capteur 1G.

Tableau 2. Caractéristiques d’alimentation

Description

Caractéristiques

Puissance d’entrée nominale

CA : 100 à 240 V CA, 50 à 60 Hz, 0,5 à 0,4 Amax

CC : 20 à 57 V CC, 0,75 Amax

Puissance de sortie nominale

SFP : 2,6 Wmax par port, 3,4 Wmax pour tous les ports

Avertissement



Les émetteurs-récepteurs utilisés dans les ports doivent respecter leurs spécifications dans toutes les conditions de fonctionnement du système.

Consommation d’énergie

78 Wmax (27 Btu/hmax)

Caractéristiques matérielles

Le tableau suivant énumère les caractéristiques matérielles du module de capteur 1G.

Dimensions (H x L x P)

3,6 x 11,9 x 13,3 cm (1,4 x 4,7 x 5,3 po)

Poids

0,63 kg (1,4 lb)

Température

En fonctionnement :

  • Commercial : 0 à 50 °C (32 à 122 °F)

  • Renforcé* : -40 à 65 °C (-40 à 149 °F)

    * Démarrage à froid : -25 °C (-13 °F)

Hors fonctionnement : -40 à 70 °C (-40 à 158 °F)

Humidité

En fonctionnement et hors fonctionnement : de 5 à 95 % (sans condensation)

Altitude

2 000 m (6 562 pi) au-dessus du niveau de la mer

Numéros d’ID de produit

Le tableau suivant répertorie les ID de produits remplaçables sur site associés au module de capteur 1G. Si un composant interne tombe en panne, vous devez obtenir une autorisation de retour de matériel (ARM). Reportez-vous au portail de retours Cisco pour en savoir plus.

Tableau 3. ID de produits des modules de capteurs 1G

ID de produit

Description

SKY-MOD1G-HR-A

Module 1G – 2 combinés – Alimentation CA interne simple avec relais – DHCP renforcé activé

SKY-MOD1G-DD

Module 1G – 2 combinés – Alimentation CC double, DHCP activé

SKY-MOD1G-HR-DD

Module 1G – 2 combinés – Alimentation CC double avec relais – DHCP renforcé activé

SKY-MOD1G-H-A

Module 1G – 2 combinés – Alimentation CA interne simple – DHCP renforcé activé

SKY-MOD1G-H-DD

Module 1G – 2 combinés – Alimentation CC double – DHCP renforcé activé

Caractéristiques du cordon d’alimentation

Chaque entrée d’alimentation CA nécessite un cordon d’alimentation distinct. Des cordons d’alimentation sont disponibles pour le branchement au module de capteur 1G.

Si vous ne commandez pas de cordon d’alimentation offert en option avec le système, vous êtes responsable de choisir le cordon d’alimentation approprié pour le produit. L’utilisation d’un cordon d’alimentation incompatible avec ce produit peut entraîner un risque pour la sécurité électrique.

ID de produit

 Description

SKY-PC-NA

 Amérique du Nord – Terminaison C5

SKY-PC-EUR

 Europe – Terminaison C5

SKY-PC-UK

 Royaume-Uni – Terminaison C5

SKY-PC-JPN

 Japon – Terminaison C5

SKY-PC-IND

 Inde – Terminaison C5

SKY-PC-SIN

 Singapour – Terminaison C5

SKY-PC-AUS

 Australie/Nouvelle-Zélande – Terminaison C5

SKY-PC-SWI

 Suisse – Terminaison C5

SKY-PC-ITA

 Italie – Terminaison C5

SKY-PC-ISL

 Israël – Terminaison C5

SKY-PC-TWN

 Taïwan – Terminaison C5

SKY-PC-ARG

 Argentine – Terminaison C5

SKY-PC-BRZ

 Brésil – Terminaison C5

SKY-PC-C20

 C20 – Terminaison C5

SKY-PC-C14

 C14 – Terminaison C5

SKY-PC-CHN

 Chine – Terminaison C5

Remarque

Seuls les cordons d’alimentation approuvés pour le module de capteur 1G sont pris en charge.
