Red Hat Virtualization(RHV)とシスコアプリケーションセントリックインフラストラクチャ(ACI)の統合
内容
Red Hat Virtualizationは、エンドツーエンドの仮想化ソリューションです。これは、ネットワーク管理者とシステム管理者が大規模な導入の複雑さを軽減できる仮想化スイートです。RHVの主要コンポーネントには、Red Hat Virtualization Hosts(RHVH)、Red Hat Virtualization Manager(RHVM)、ストレージドメインなどがあります。
RHVMは、vCenterと同様に、データセンターおよびKVM（カーネル仮想マシン）クラスタホストの管理を提供するサーバです。
RHVMは、仮想マシンを導入するための物理コンピューティングKVMベースのハイパーバイザです。
3.1以降、APICはRedHat Virtualization Integrationをサポートしています。Cisco Application Centric Infrastructure(ACI)コントローラはRHVと統合され、RHVでの論理ネットワークのプロビジョニングを自動化します。ACIとRHVを組み合わせることで、プラットフォームのネットワーク管理機能が強化されます。
この記事は、ACIソフトウェアバージョン4.2(3n)およびRHVマネージャ/ホストソフトウェアバージョン4.2に基づくものです
RHV統合を開始する前に、RHV Managerがインストールされていて、APICからpingできることを確認してください。Red Hat Virtualization Managerで次のタスクを実行します。
-
データセンターを作成します。
-
ストレージドメインを作成します。
-
クラスタを作成します。
-
Red Hat Virtualizationホストをクラスタに接続します。
RHVデータセンターに1つ以上のホストが接続された状態になったら、次の設定を実行してACIファブリックと統合します。
1. AAEPを作成し、ホストに接続するリーフインターフェイス用に作成したインターフェイスポリシーグループにも割り当てます。

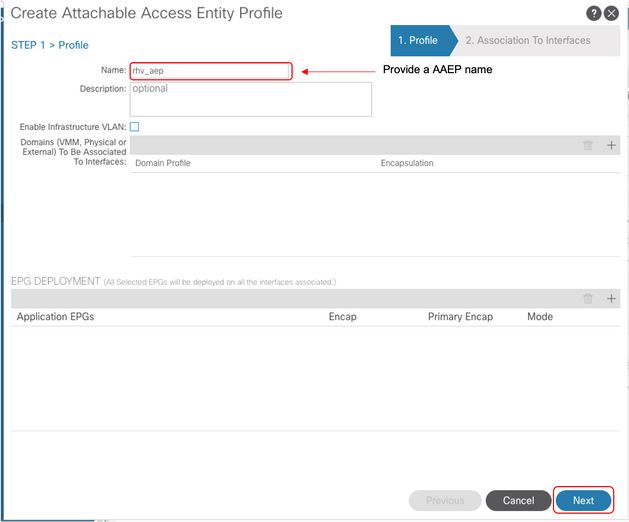

ファブリック – >アクセスポリシー – >グローバル – >取付可能アクセスエンティティプロファイル – >（右クリック）取付可能アクセスエンティティプロファイルの作成
2. ACIとの接続に仮想マシンが使用するVLANプール。
ファブリック – >アクセスポリシー – >プール – > VLAN —> （右クリック）VLANプールの作成
3. VMM統合でRedHat VMMドメインを作成し、上記で作成したVLANプールとAAEP（関連付けられた取付可能なエンティティプロファイル）を関連付けます。

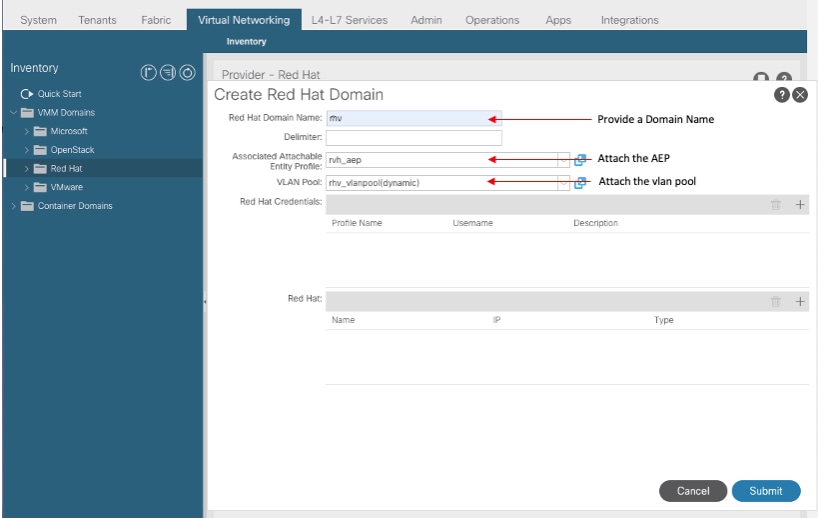

仮想ネットワーキング – >VMMドメイン – > RedHat （右クリック） – > RedHatドメインの作成
4.
4. APICが使用するRedHat Virtualization Mangerの資格情報を接続されたRHV-Mに追加します。

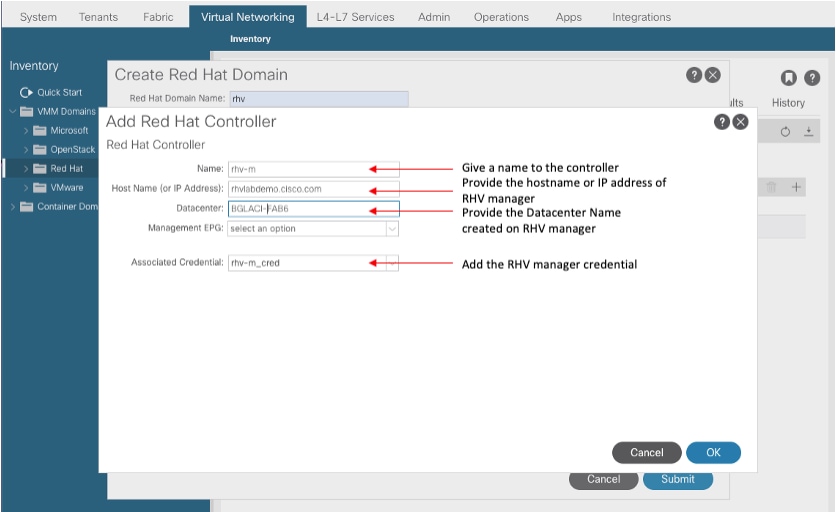

5.上記の手順で作成した名前、IPアドレス、データセンター、および関連付けクレデンシャルを持つRHVコントローラを作成します。

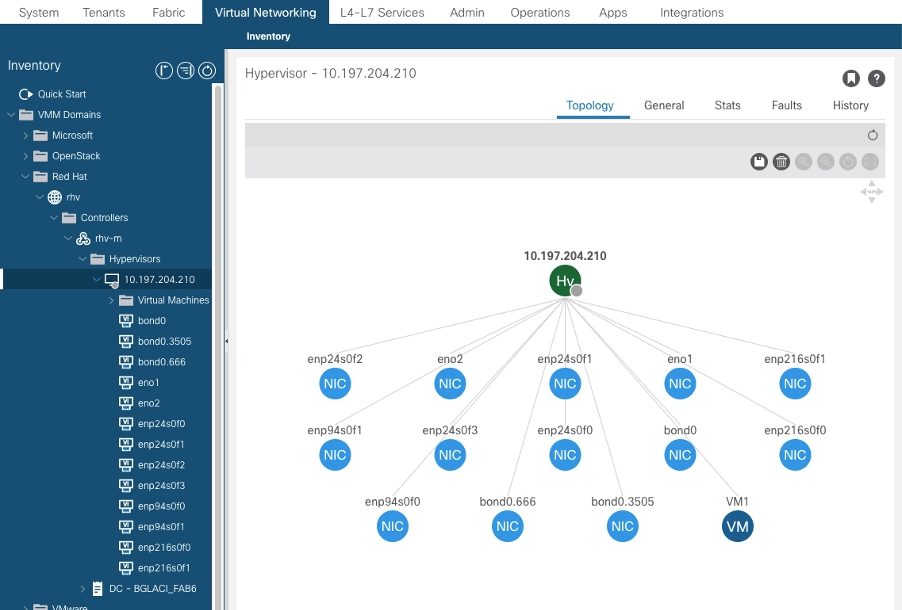

6. APICはRHV Managerに接続され、データセンター内のホスト、VM、および論理ネットワークで構成されるインベントリを取得します
7.テナント、アプリケーションプロファイル、EPGを作成し、上記で作成したRedHatドメインに関連付けます。
解決の即時性：事前プロビジョニング(事前プロビジョニングは4.2(3n)時点でのみサポート)
導入の即時性：即時またはオンデマンド

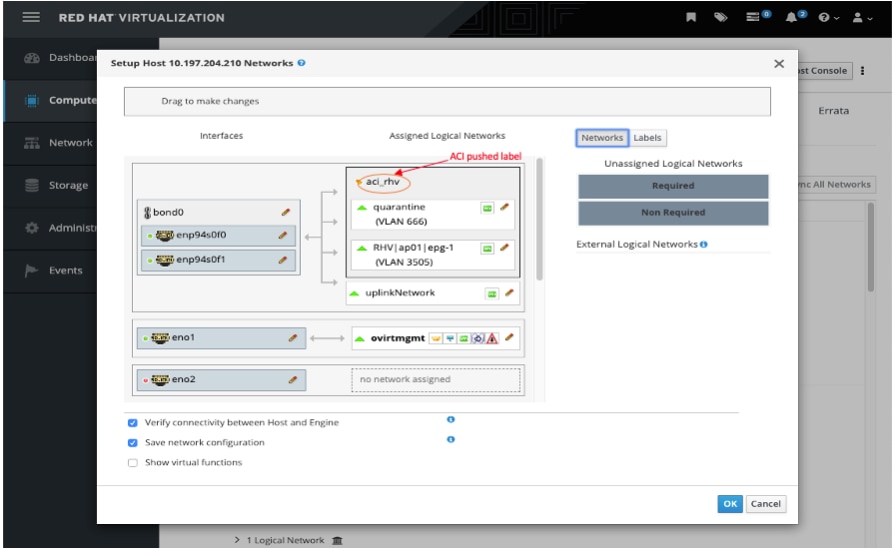

8. APICは、aci_<domainName>というラベルの論理ネットワークとしてepgをRHV Managerにプッシュし、データセンター内のすべてのクラスタに関連付けます。ラベルをホストアップリンクに割り当てる（ワンタイム設定）
10.
9.デフォルトでは、APICは関連付けられたプールからVLANカプセル化を動的に割り当てます。VMをACI EPGの一部にするため、VMにネットワークを割り当てます。
1. 作成したRHVドメインと、RHVマネージャとの接続の確立を担当するapicリーダーを確認します
bgl-aci06-apic1# show redhat domain name rhv
Domain Name : rhv
Virtual Switch Mode : rhev
Number of EPGs : 1
Faults by Severity : 0, 0, 0, 0
APIC Owner:
Controller APIC Ownership
------------ -------- ---------------
rhv-m bgl-aci0 Leader
6-apic3
rhv-m bgl-aci0 NonLeader
6-apic2
rhv-m bgl-aci0 NonLeader
6-apic1
rhev:
Faults: Grouped by severity (Critical, Major, Minor, Warning)
rhev Type Datacenter Status RHVHs VMs F
aults
-------------------- -------- -------------------- -------- ----- ----- -
--------------
10.197.204.33 rhev BGLACI_FAB6 online 1 1 0
,0,0,0
bgl-aci06-apic1#
2. 関連するepgとvlanが割り当てられていることを確認します。
bgl-aci06-apic1# show redhat domain name rhv epg Encap: (P):Primary VLAN, (S):Secondary VLAN Name Encap AllocMode ------------------------------ --------------- ---------- RHV|ap01|epg-1 vlan-3505 dynamic bgl-aci06-apic1#
bgl-aci06-apic1# show redhat domain name rhv rhev 10.197.204.33 Hostname or IP : 10.197.204.33 Datacenter : BGLACI_FAB6 Status : online Last Inventory Sync : 2020-05-03 17:03:20 Last Event Seen : - Username : admin@internal Number of RHV Hosts : 1 Number of VMs : 1 Faults by Severity : 0, 0, 0, 0 Leader : bgl-aci06-apic3 Hosts: RHVH VMs --------------- -------- 10.197.204.210 1
4. 次のmoqueryを使用して、RHV統合を確認することもできます
-To verify connected Hosts/Hypervisors moquery -c compHv -To verify Controller parameters and operational status moquery -c compCtrlr -To verify the vmm Domain moquery -c vmmDomP
次のvrishコマンドを使用して、ホスト上のVMネットワーキングを確認できます（Linuxブリッジのみ）
- To list all the networks present on the host: virsh# iface-list Name State MAC Address --------------------------------------------------- lo active 00:00:00:00:00:00 on60f6acb34a7a4 active 3c:fd:fe:d6:00:dc ovirtmgmt active 2c:f8:9b:f8:18:1e quarantine active 3c:fd:fe:d6:00:dc uplinkNetwork active 3c:fd:fe:d6:00:dc - List all the VM on the host
virsh # list Id Name State ---------------------------------------------------- 1 VM1 running - Check the interface used to connect VM1. Here on60f6acb34a7a4 is the bridge pushed by ACI. virsh # domiflist VM1 Interface Type Source Model MAC ------------------------------------------------------- vnet0 bridge on60f6acb34a7a4 virtio 56:6f:72:bd:00:03 - To dump bridge on60f6acb34a7a4 details,bond0.3505 is uplink interface of the bridge and will tag the VM traffic with ACI provided VLAN(3505 in this case). virsh # iface-dumpxml on60f6acb34a7a4 <interface type='bridge' name='on60f6acb34a7a4'> <bridge> <interface type='vlan' name='bond0.3505'> <link speed='20000' state='up'/> <vlan tag='3505'> <interface name='bond0'/> </vlan> </interface> <interface type='ethernet' name='vnet0'> <link state='unknown'/> <mac address='fe:6f:72:bd:00:03'/> </interface> </bridge> </interface>
