    はじめに

    このドキュメントでは、FDMによって管理されるFTDでIP SLAとともにECMPを設定する方法について説明します。

    前提条件

    要件

    次の項目に関する知識があることが推奨されます。

    • Cisco Secure Firewall Threat Defense(FTD)のECMP設定
    • Cisco Secure Firewall Threat Defense(FTD)のIP SLA設定
    • Cisco Secure Firewall Device Manager(FDM)

    使用するコンポーネント

    このドキュメントの情報は、このソフトウェアとハードウェアのバージョンに基づいています。

    • Cisco FTDバージョン7.4.1（ビルド172）

    このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

    背景説明

    このドキュメントでは、Cisco FDMによって管理されるCisco FTDでEqual-Cost Multi-Path(ECMP)をInternet Protocol Service Level Agreement(IP SLA)とともに設定する方法について説明します。 ECMPを使用すると、FTDでインターフェイスをグループ化し、複数のインターフェイス間でトラフィックのロードバランシングを行うことができます。 IP SLAは、通常のパケットの交換を通じてエンドツーエンドの接続を監視するメカニズムです。ECMPとともに、IP SLAを実装して、ネクストホップの可用性を確保できます。 この例では、ECMPを使用して、2つのインターネットサービスプロバイダー(ISP)回線に均等にパケットを配信します。同時に、IP SLAは接続を追跡し、障害発生時に利用可能な任意の回線へのシームレスな移行を保証します。

    このドキュメントに関する特定の要件は次のとおりです。

    • 管理者権限を持つユーザアカウントでデバイスにアクセスする
    • Cisco Secure Firewall Threat Defenseバージョン7.1以降

    設定

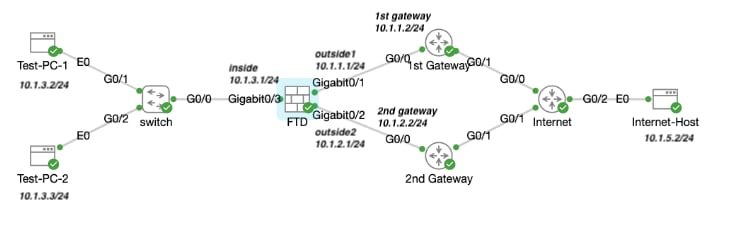

    ネットワーク図

    この例では、Cisco FTDに2つの外部インターフェイス、outside1（外部インターフェイス）とoutside2があります。それぞれがISPゲートウェイに接続し、outside1とoutside2はoutsideという名前の同じECMPゾーンに属しています。

    内部ネットワークからのトラフィックはFTD経由でルーティングされ、2つのISP経由でインターネットにロードバランシングされます。

    同時に、FTDはIP SLAを使用して各ISPゲートウェイへの接続を監視します。いずれかのISP回線で障害が発生した場合、FTDは他のISPゲートウェイにフェールオーバーして、ビジネスの継続性を維持します。

    ネットワーク図ネットワーク図

    コンフィギュレーション

    ステップ 0：インターフェイス/オブジェクトの事前設定

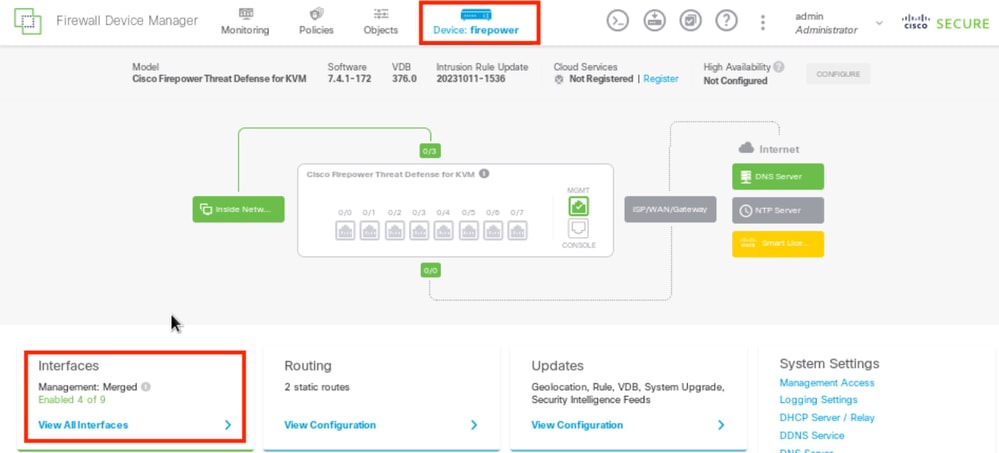

    FDM Web GUIにログインし、Deviceをクリックし、次にInterfaces（インターフェイス）の要約のリンクをクリックします。 Interfaces リストには、使用可能なインターフェイス、その名前、アドレス、および状態が表示されます。

    FDMデバイス・インタフェースFDMデバイス・インタフェース

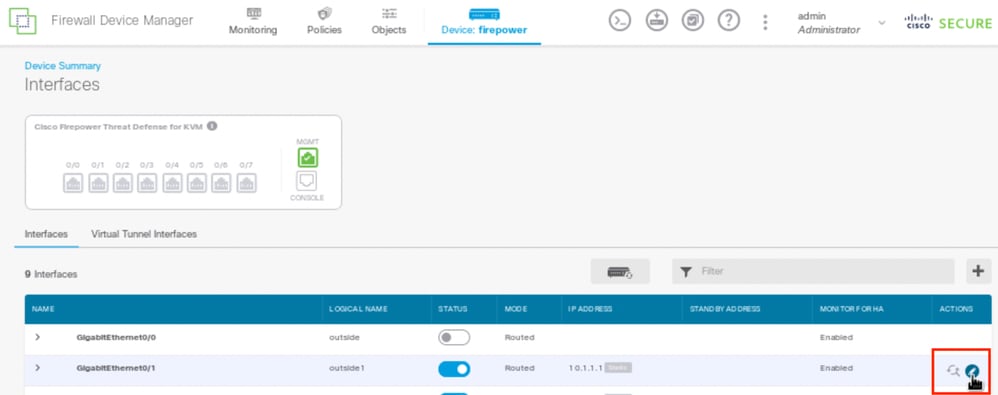

    編集する物理インターフェイスの編集アイコン(編集アイコン)をクリックします。 この例では、GigabitEthernet0/1です。

     ステップ0インターフェイスGi0/1ステップ0インターフェイスGi0/1

    Edit Physical Interface ウィンドウで、次の操作を行います。

    1. Interface Name を設定します。この例では、outside1 です。
    2. Statusスライダを有効に設定します(イネーブルボタン)。
    3. IPv4 Addressタブをクリックして、IPv4アドレスを設定します。この例では、10.1.1.1/24です。
    4. [OK] をクリックします。

    ステップ0インターフェイスGi0/1の編集ステップ0インターフェイスGi0/1の編集

    note-icon

    注:ECMPゾーンに関連付けることができるのは、ルーテッドインターフェイスだけです。

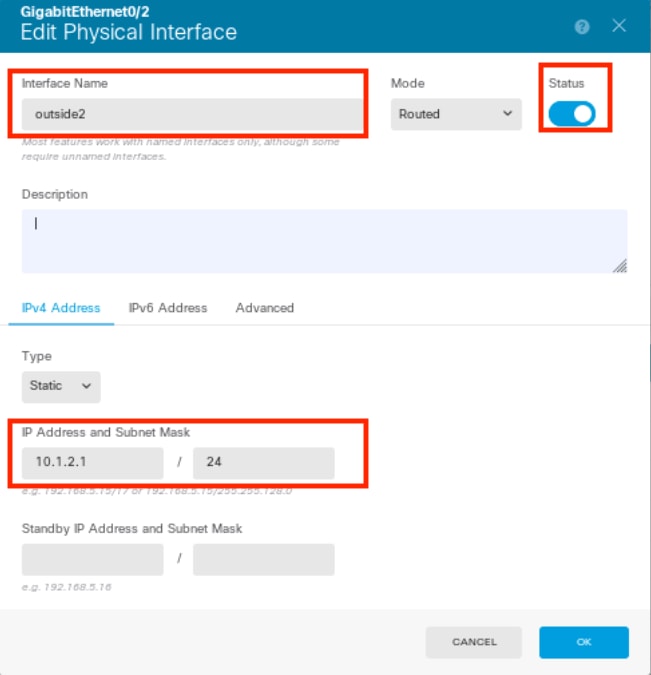

    同様の手順を繰り返して、セカンダリISP接続のインターフェイスを設定します。この例では、物理インターフェイスはGigabitEthernet0/2です。Edit Physical Interface ウィンドウで、次の操作を行います。

    1. Interface Name(この例ではoutside2)を設定します。
    2. Status スライダを有効な設定(イネーブルボタン)に設定します。
    3. IPv4 Addressタブをクリックして、IPv4アドレス(この例では10.1.2.1/24)を設定します。
    4. [OK] をクリックします。

    ステップ0インターフェイスGi0/2の編集ステップ0インターフェイスGi0/2の編集

     

     

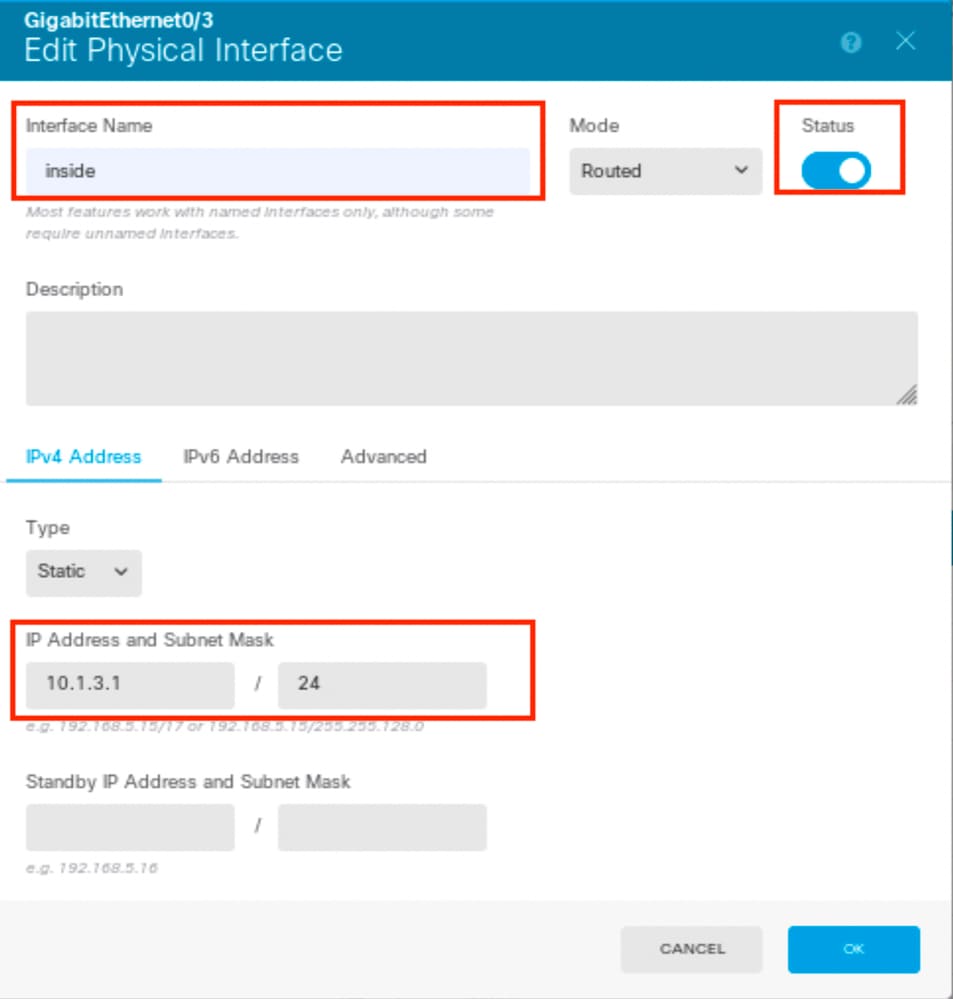

    同様の手順を繰り返して、内部接続のインターフェイスを設定します。この例では、物理インターフェイスはGigabitEthernet0/3です。Edit Physical Interface ウィンドウで、次の操作を行います。

    1. Interface Name(この例ではinside)を設定します。
    2. Status スライダを有効な設定(イネーブルボタン)に設定します。
    3. IPv4 Addressタブをクリックして、IPv4アドレス(この例では10.1.3.1/24)を設定します。
    4. [OK] をクリックします。

    ステップ0インターフェイスGi0/3の編集ステップ0インターフェイスGi0/3の編集

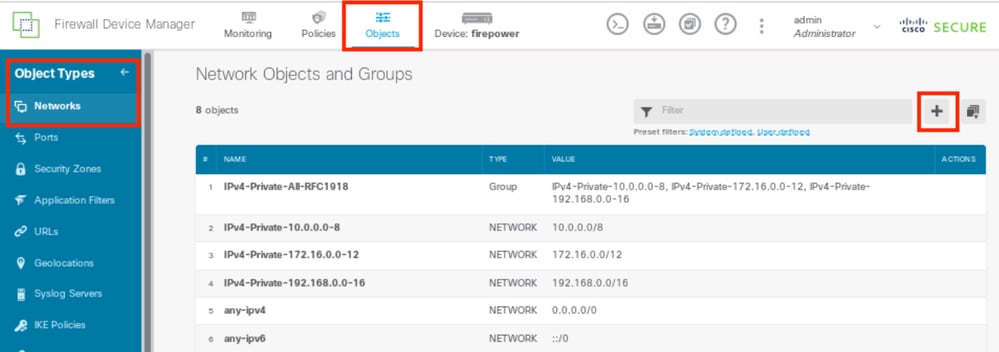

    Objects > Object Types > Networksの順に移動し、追加アイコン( アイコンの追加)をクリックして新しいオブジェクトを追加します。

    ステップ0オブジェクト1ステップ0オブジェクト1

     

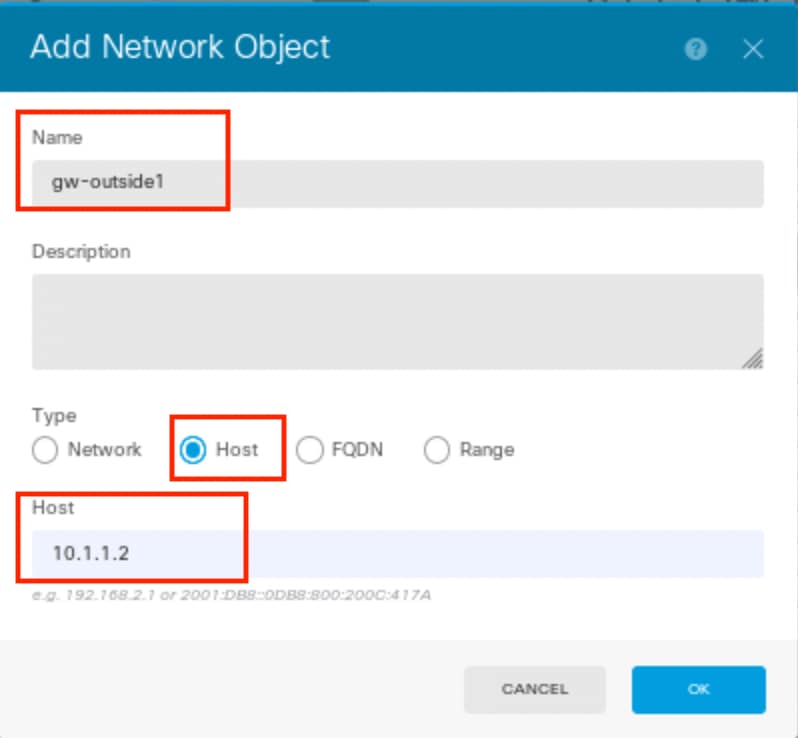

    Add Network Object ウィンドウで、最初のISPゲートウェイを設定します。

    1. オブジェクトのName(この例ではgw-outside1)を設定します。
    2. オブジェクトのタイプ(この例ではホスト)を選択します。
    3. ホスト(この例では10.1.1.2)のIPアドレスを設定します。
    4. [OK] をクリックします。

    ステップ0オブジェクト2ステップ0オブジェクト2

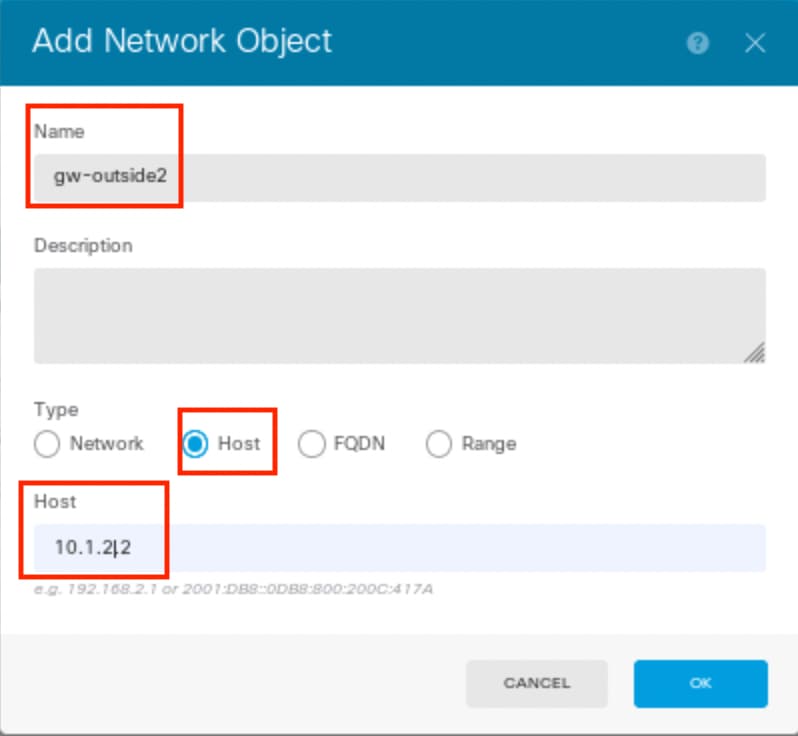

    同様の手順を繰り返して、2番目のISPゲートウェイに別のネットワークオブジェクトを設定します。

    1. オブジェクトの名前を設定します。この例では、gw-outside2です。
    2. オブジェクトのタイプ(この例ではホスト)を選択します。
    3. ホスト(この例では10.1.2.2)のIPアドレスを設定します。
    4. [OK] をクリックします。

    ステップ0オブジェクト3ステップ0オブジェクト3

    note-icon

    注：トラフィックを許可するには、アクセスコントロールポリシーをFTDで設定する必要があります。この部分はこのドキュメントでは扱いません。

    ステップ 1：ECMPゾーンの設定

    Device に移動し、Routing の概要にあるリンクをクリックします。

    仮想ルータを有効にした場合、スタティックルートを設定するルータの表示アイコン(アイコンの表示)をクリックします。この場合、仮想ルータは有効になっていません。

    ステップ1 ECMPゾーン1ステップ1 ECMPゾーン1

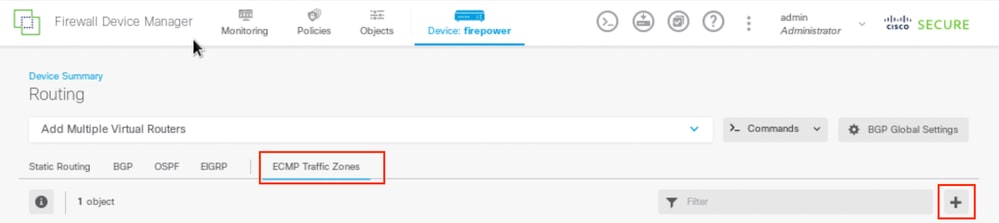

    ECMP Traffic Zonesタブをクリックし、次に追加アイコン( アイコンの追加 )をクリックして新しいゾーンを追加します。

    ステップ1 ECMPゾーン2ステップ1 ECMPゾーン2

     

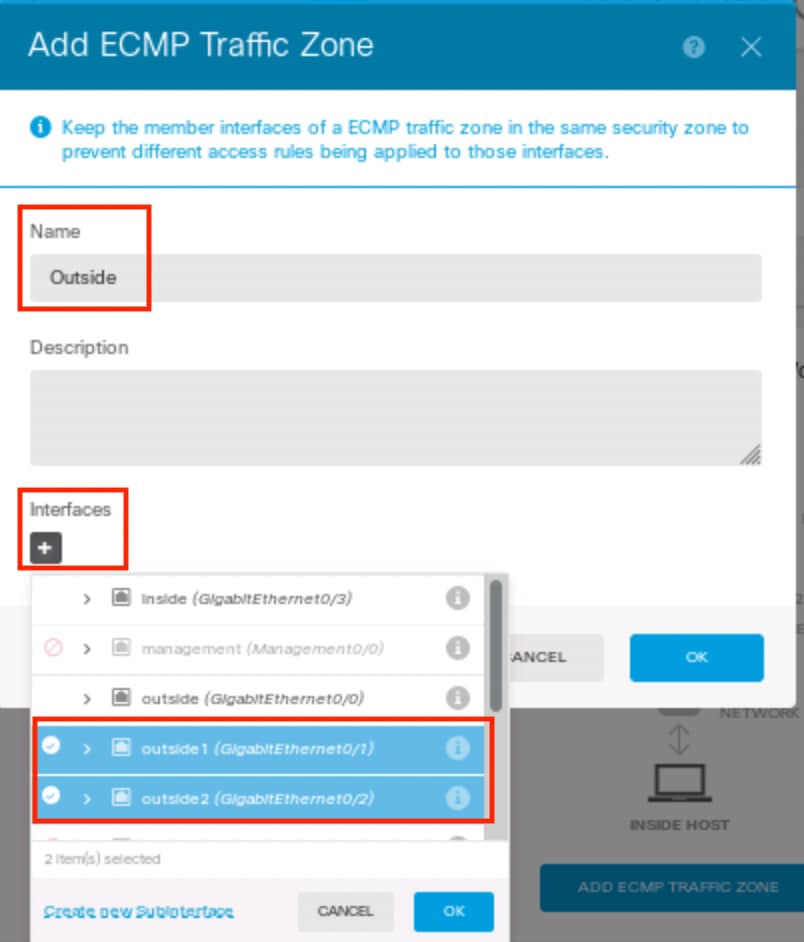

    Add ECMP Traffic Zone ウィンドウで、次の操作を行います。

    1. ECMPゾーンの名前（オプション）と説明（オプション）を設定します。
    2. 追加アイコン(アイコンの追加)をクリックして、ゾーンに含める最大8つのインターフェイスを選択します。この例では、ECMP名はOutsideであり、インターフェイスoutside1とoutside2がゾーンに追加されます。
    3. [OK] をクリックします。

    ステップ1 ECMPゾーン3ステップ1 ECMPゾーン3

     インターフェイスoutside1 と outside2 の両方がECMPゾーン outside に正常に追加されました。

    ステップ1 ECMPゾーン4ステップ1 ECMPゾーン4

    note-icon

    注:ECMPルーティングトラフィックゾーンは、セキュリティゾーンとは無関係です。outside1およびoutside2インターフェイスを含むセキュリティゾーンを作成しても、ECMPルーティングの目的でトラフィックゾーンは実装されません。

    ステップ 2：IP SLAオブジェクトの設定

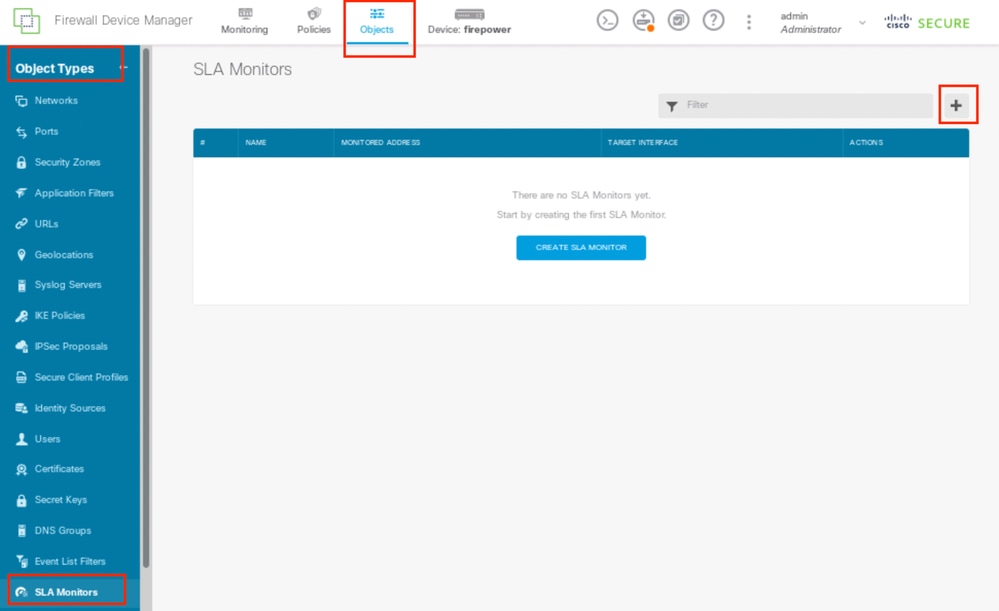

    各ゲートウェイへの接続を監視するために使用するSLAオブジェクトを定義するには、Objects > Object Types > SLA Monitorsの順に選択し、追加アイコン( アイコンの追加)をクリックして、最初のISP接続の新しいSLAモニタを追加します。

    ステップ2 IP SLA1ステップ2 IP SLA1

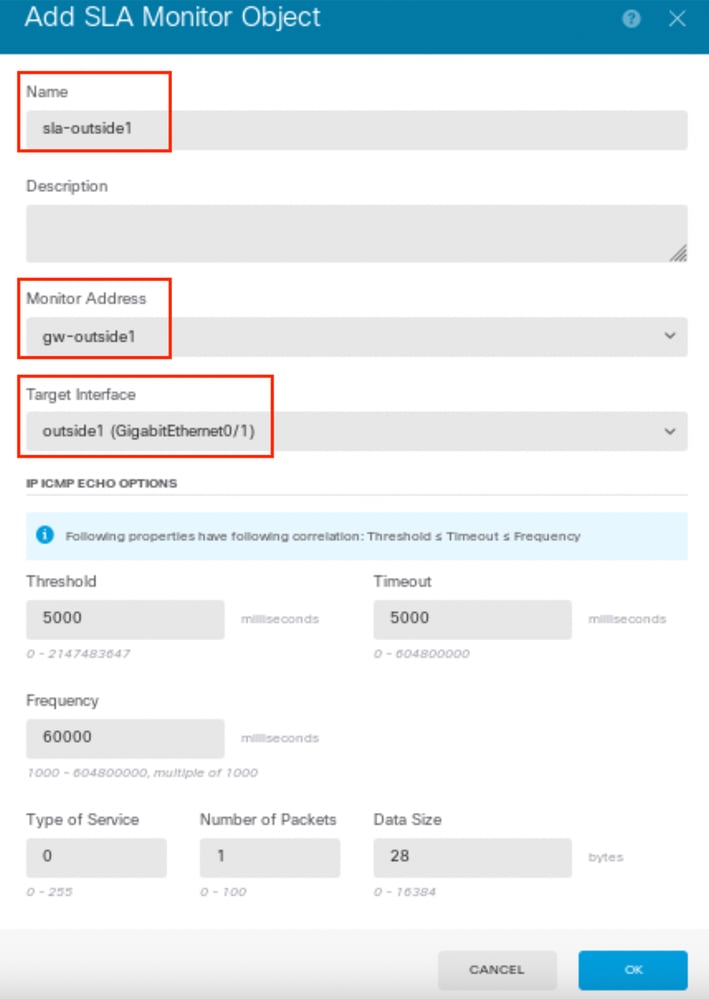

    Add SLA Monitor Object ウィンドウで、次の操作を行います。

    1. SLAモニタオブジェクトの名前（デフォルト）とオプションで説明(この例ではsla-outside1)を設定します。
    2. モニタアドレス(この場合はgw-outside1)（最初のISPゲートウェイ）を設定します。
    3. モニタアドレスに到達可能なターゲットインターフェイス(TUI)を設定します。この例では、outside1です。
    4. さらに、Timeout とThreshold を調整することもできます。[OK] をクリックします。

    ステップ2 IP SLA2ステップ2 IP SLA2

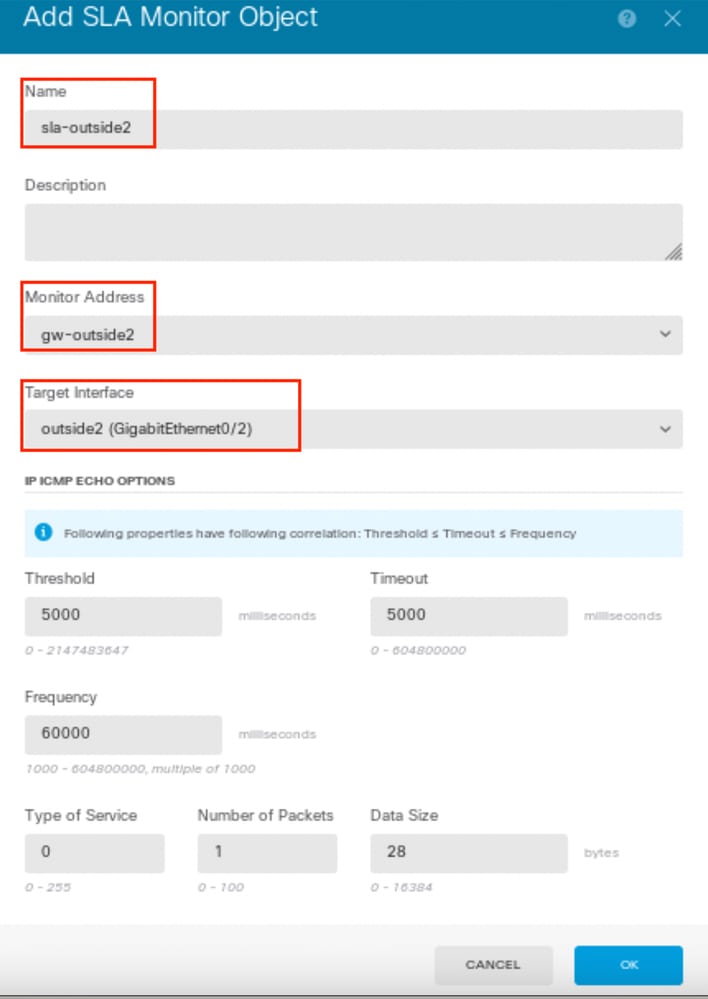

    同様の手順を繰り返し、2番目のISP接続に別のSLAモニタオブジェクトを設定します。Add SLA Monitor Objectウィンドウで、次の操作を実行します。

    1. SLAモニタオブジェクトの名前（デフォルト）とオプションで説明(この例ではsla-outside2)を設定します。
    2. モニタアドレスを設定します。この例では、gw-outside2（2番目のISPゲートウェイ）です。
    3. モニタアドレスに到達可能なターゲットインターフェイス(TUI)を設定します。この場合はoutside2です。
    4. また、Timeout とThresholdを調整することもできます。[OK] をクリックします。

    ステップ2 IP SLA3ステップ2 IP SLA3

    ステップ 3：ルートトラックを使用したスタティックルートの設定

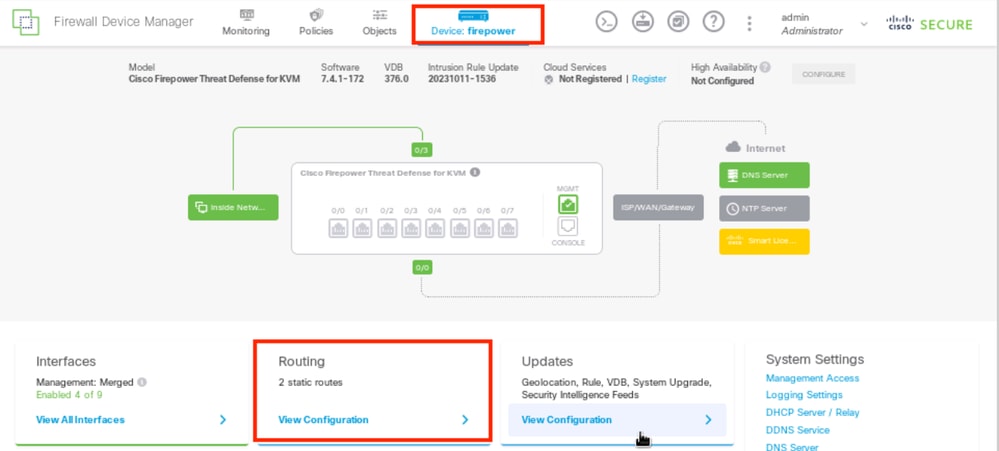

    Device に移動し、Routing の概要にあるリンクをクリックします。

    仮想ルータを有効にした場合、スタティックルートを設定するルータの表示アイコン(アイコンの表示)をクリックします。この場合、仮想ルータは有効になっていません。

    ステップ3:Route1ステップ3:Route1

    Static Routing ページで、addアイコン(アイコンの追加)をクリックして、最初のISPリンクの新しいスタティックルートを追加します。

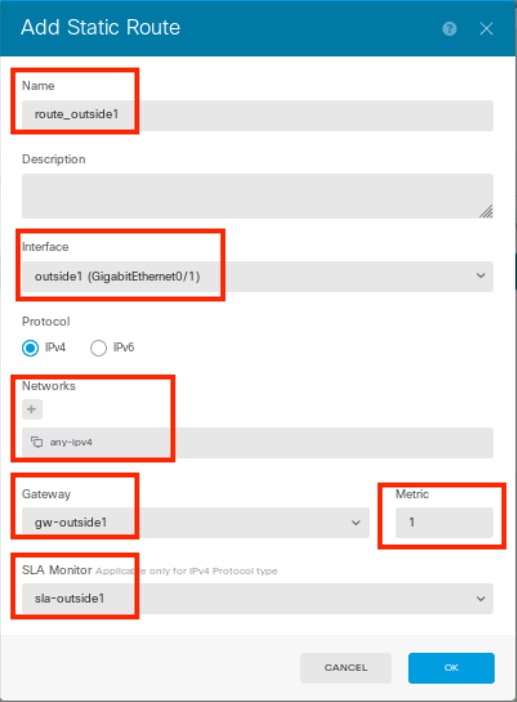

    Add Static Route ウィンドウで、次の手順を実行します。

    1. ルートの名前（オプション）と説明（オプション）を設定します。この例では、route_outside1です。
    2. Interfaceドロップダウンリストから、トラフィックを送信するインターフェイスを選択します。ゲートウェイアドレスは、インターフェイスを介してアクセス可能である必要があります。この例では、outside1(GigabitEthernet0/1)です。
    3. 宛先ネットワークを識別するネットワーク、またはこのルートでゲートウェイを使用するホストを選択します。この例では、事前定義されたany-ipv4です。
    4. Gatewayドロップダウンリストから、ゲートウェイのIPアドレスを識別するネットワークオブジェクトを選択します。トラフィックはこのアドレスに送信されます。この例では、gw-outside1（最初のISPゲートウェイ）です。
    5. ルートのメトリックを1 ～ 254の間で設定します。この例では、1です。
    6. SLAモニタドロップダウンリストから、SLAモニタオブジェクトを選択します。この例では、sla-outside1です。
    7. [OK] をクリックします。

    ステップ3 Route2ステップ3 Route2

     

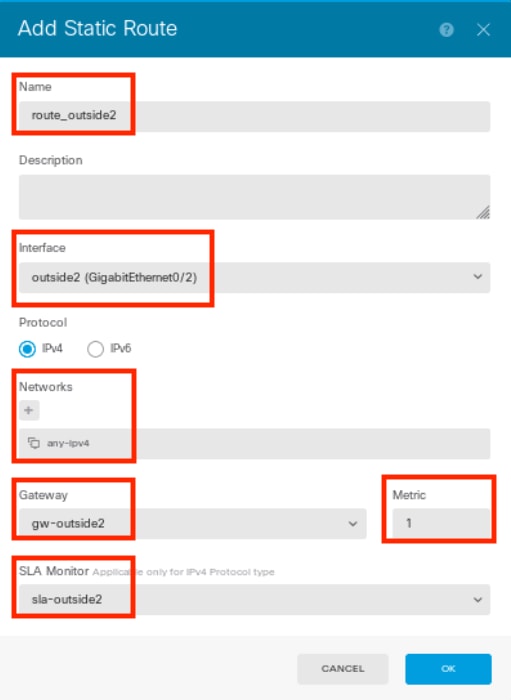

    同様の手順を繰り返して、2番目のISP接続に別のスタティックルートを設定します(Add Static Routeウィンドウ)。

    1. ルートの名前（オプション）と説明（オプション）を設定します。この例では、route_outside2です。
    2. Interfaceドロップダウンリストから、トラフィックを送信するインターフェイスを選択します。ゲートウェイアドレスは、インターフェイスを介してアクセス可能である必要があります。この例では、outside2(GigabitEthernet0/2)です。
    3. 宛先ネットワークを識別するネットワーク、またはこのルートでゲートウェイを使用するホストを選択します。この例では、事前定義されたany-ipv4です。
    4. Gatewayドロップダウンリストから、ゲートウェイのIPアドレスを識別するネットワークオブジェクトを選択します。トラフィックはこのアドレスに送信されます。  この例では、gw-outside2（2番目のISPゲートウェイ）です。
    5. ルートのメトリックを1 ～ 254の間で設定します。この例では、1です。
    6. SLAモニタドロップダウンリストから、SLAモニタオブジェクトを選択します。このシナリオでは、sla-outside2です。
    7. [OK] をクリックします。

    ステップ3ルート3ステップ3ルート3

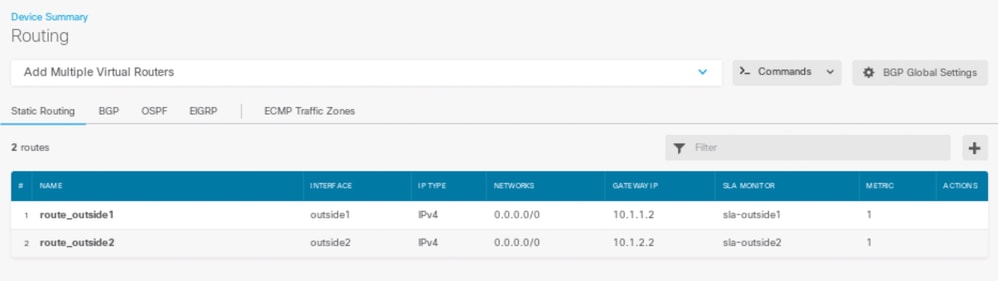

    ルートトラックを持つoutside1 インターフェイスとoutside2 インターフェイスを経由する2つのルートがあります。

    ステップ3 Route4ステップ3 Route4

    FTDに変更を導入します。

     

    確認

    FTDのCLIにログインし、コマンド show zone   を実行して、各ゾーンの一部であるインターフェイスを含む、ECMPトラフィックゾーンに関する情報を確認します。

    > show zone
    Zone: Outside ecmp
        Security-level: 0
        Zone member(s): 2
     outside2 GigabitEthernet0/2
    outside1 GigabitEthernet0/1

    show running-config route   コマンドを実行して、ルーティング設定に関する実行コンフィギュレーションを確認します。この場合、ルートトラックのある2つのスタティックルートがあります。

    > show running-config route
    route outside1 0.0.0.0 0.0.0.0 10.1.1.2 1 track 1
    route outside2 0.0.0.0 0.0.0.0 10.1.2.2 1 track 2

    show route コマンドを実行してルーティングテーブルを確認します。この場合、インターフェイスoutside1とoutside2を介して等コストの2つのデフォルトルートがあり、トラフィックを2つのISP回線間で分散できます。

    > show route

    Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
    D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
    N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
    E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
    i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
    ia - IS-IS inter area, * - candidate default, U - per-user static route
    o - ODR, P - periodic downloaded static route, + - replicated route
    SI - Static InterVRF, BI - BGP InterVRF
    Gateway of last resort is 10.1.2.2 to network 0.0.0.0

    S* 0.0.0.0 0.0.0.0 [1/0] via 10.1.2.2, outside2
     [1/0] via 10.1.1.2, outside1
    C 10.1.1.0 255.255.255.0 is directly connected, outside1
    L 10.1.1.1 255.255.255.255 is directly connected, outside1
    C 10.1.2.0 255.255.255.0 is directly connected, outside2
    L 10.1.2.1 255.255.255.255 is directly connected, outside2
    C 10.1.3.0 255.255.255.0 is directly connected, inside
    L 10.1.3.1 255.255.255.255 is directly connected, inside

    show sla monitor configuration コマンドを実行して、SLAモニタの設定を確認します。

    > show sla monitor configuration
    SA Agent, Infrastructure Engine-II
    Entry number: 1037119999
    Owner:
    Tag:
    Type of operation to perform: echo
    Target address: 10.1.1.2
    Interface: outside1
    Number of packets: 1
    Request size (ARR data portion): 28
    Operation timeout (milliseconds): 5000
    Type Of Service parameters: 0x0
    Verify data: No
    Operation frequency (seconds): 60
    Next Scheduled Start Time: Start Time already passed
    Group Scheduled : FALSE
    Life (seconds): Forever
    Entry Ageout (seconds): never
    Recurring (Starting Everyday): FALSE
    Status of entry (SNMP RowStatus): Active
    Enhanced History:

    Entry number: 1631063762
    Owner:
    Tag:
    Type of operation to perform: echo
    Target address: 10.1.2.2
    Interface: outside2
    Number of packets: 1
    Request size (ARR data portion): 28
    Operation timeout (milliseconds): 5000
    Type Of Service parameters: 0x0
    Verify data: No
    Operation frequency (seconds): 60
    Next Scheduled Start Time: Start Time already passed
    Group Scheduled : FALSE
    Life (seconds): Forever
    Entry Ageout (seconds): never
    Recurring (Starting Everyday): FALSE
    Status of entry (SNMP RowStatus): Active
    Enhanced History:

    show sla monitor operational-state コマンドを実行して、SLAモニタの状態を確認します。この場合、コマンド出力に「Timeout occurred: FALSE」と表示されていれば、ゲートウェイへのICMPエコーが応答しているため、ターゲットインターフェイスを経由するデフォルトルートがアクティブで、ルーティングテーブルに格納されていることを示しています。

    > show sla monitor operational-state
    Entry number: 1037119999
    Modification time: 04:14:32.771 UTC Tue Jan 30 2024
    Number of Octets Used by this Entry: 2056
    Number of operations attempted: 79
    Number of operations skipped: 0
    Current seconds left in Life: Forever
    Operational state of entry: Active
    Last time this entry was reset: Never
    Connection loss occurred: FALSE
    Timeout occurred: FALSE
    Over thresholds occurred: FALSE
    Latest RTT (milliseconds): 1
    Latest operation start time: 05:32:32.791 UTC Tue Jan 30 2024
    Latest operation return code: OK
    RTT Values:
    RTTAvg: 1 RTTMin: 1 RTTMax: 1
    NumOfRTT: 1 RTTSum: 1 RTTSum2: 1

    Entry number: 1631063762
    Modification time: 04:14:32.771 UTC Tue Jan 30 2024
    Number of Octets Used by this Entry: 2056
    Number of operations attempted: 79
    Number of operations skipped: 0
    Current seconds left in Life: Forever
    Operational state of entry: Active
    Last time this entry was reset: Never
    Connection loss occurred: FALSE
    Timeout occurred: FALSE
    Over thresholds occurred: FALSE
    Latest RTT (milliseconds): 1
    Latest operation start time: 05:32:32.791 UTC Tue Jan 30 2024
    Latest operation return code: OK
    RTT Values:
    RTTAvg: 1 RTTMin: 1 RTTMax: 1
    NumOfRTT: 1 RTTSum: 1 RTTSum2: 1

    ロード バランシング

    FTDを介した最初のトラフィックにより、ECMPゾーンのゲートウェイ間でECMPロードバランシングがトラフィックを処理するかどうかを確認します。この場合、Test-PC-1(10.1.3.2)とTest-PC-2(10.1.3.4)からInternet-Host(10.1.5.2)に向けてSSH接続を開始し、コマンド show conn を実行して、トラフィックが2つのISPリンク間でロードバランスされていることを確認します。Test-PC-1(10.1.3.2)はインターフェイスoutside1を経由し、Test-PC 2を経由します。

    > show conn
    4 in use, 14 most used
    Inspect Snort:
    preserve-connection: 2 enabled, 0 in effect, 12 most enabled, 0 most in effect

    TCP inside 10.1.3.4:41652 outside2 10.1.5.2:22, idle 0:02:10, bytes 5276, flags UIO N1
    TCP inside 10.1.3.2:57484 outside1 10.1.5.2:22, idle 0:00:04, bytes 5276, flags UIO N1
    note-icon

    注：トラフィックは、送信元と宛先のIPアドレス、着信インターフェイス、プロトコル、送信元と宛先ポートをハッシュするアルゴリズムに基づいて、指定されたゲートウェイ間でロードバランシングされます。テストを実行すると、シミュレートするトラフィックは、ハッシュアルゴリズムのために同じゲートウェイにルーティングできます。これは予想され、ハッシュ結果を変更するために6つのタプル（送信元IP、宛先IP、着信インターフェイス、プロトコル、送信元ポート、宛先ポート）間での値を変更します。

    失われたルート

    最初のISPゲートウェイへのリンクがダウンしている場合は、シミュレートする最初のゲートウェイルータをシャットダウンします。 FTDがSLAモニタオブジェクトで指定されたしきい値タイマー内に最初のISPゲートウェイからエコー応答を受信しない場合、ホストは到達不能と見なされ、ダウンとしてマークされます。最初のゲートウェイへのトラッキング対象ルートもルーティングテーブルから削除されます。

    show sla monitor operational-state   コマンドを実行して、SLAモニタの現在の状態を確認します。この場合、コマンド出力に「Timeout occurred: True」と表示されていれば、最初のISPゲートウェイへのICMPエコーが応答していないことを示しています。

    > show sla monitor operational-state
    Entry number: 1037119999
    Modification time: 04:14:32.771 UTC Tue Jan 30 2024
    Number of Octets Used by this Entry: 2056
    Number of operations attempted: 121
    Number of operations skipped: 0
    Current seconds left in Life: Forever
    Operational state of entry: Active
    Last time this entry was reset: Never
    Connection loss occurred: FALSE
     Timeout occurred: TRUE
    Over thresholds occurred: FALSE
    Latest RTT (milliseconds): NoConnection/Busy/Timeout
    Latest operation start time: 06:14:32.801 UTC Tue Jan 30 2024
    Latest operation return code: Timeout
    RTT Values:
    RTTAvg: 0 RTTMin: 0 RTTMax: 0
    NumOfRTT: 0 RTTSum: 0 RTTSum2: 0

    Entry number: 1631063762
    Modification time: 04:14:32.771 UTC Tue Jan 30 2024
    Number of Octets Used by this Entry: 2056
    Number of operations attempted: 121
    Number of operations skipped: 0
    Current seconds left in Life: Forever
    Operational state of entry: Active
    Last time this entry was reset: Never
    Connection loss occurred: FALSE
     Timeout occurred: FALSE
    Over thresholds occurred: FALSE
    Latest RTT (milliseconds): 1
    Latest operation start time: 06:14:32.802 UTC Tue Jan 30 2024
    Latest operation return code: OK
    RTT Values:
    RTTAvg: 1 RTTMin: 1 RTTMax: 1
    NumOfRTT: 1 RTTSum: 1 RTTSum2: 1

    show route コマンドを実行して現在のルーティングテーブルをチェックします。インターフェイスoutside1を経由した最初のISPゲートウェイへのルートが削除され、インターフェイスoutside2を経由した2番目のISPゲートウェイへのアクティブなデフォルトルートが1つしかありません。

    > show route

    Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
    D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
    N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
    E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
    i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
    ia - IS-IS inter area, * - candidate default, U - per-user static route
    o - ODR, P - periodic downloaded static route, + - replicated route
    SI - Static InterVRF, BI - BGP InterVRF
    Gateway of last resort is 10.1.2.2 to network 0.0.0.0

    S* 0.0.0.0 0.0.0.0 [1/0] via 10.1.2.2, outside2
    C 10.1.1.0 255.255.255.0 is directly connected, outside1
    L 10.1.1.1 255.255.255.255 is directly connected, outside1
    C 10.1.2.0 255.255.255.0 is directly connected, outside2
    L 10.1.2.1 255.255.255.255 is directly connected, outside2
    C 10.1.3.0 255.255.255.0 is directly connected, inside
    L 10.1.3.1 255.255.255.255 is directly connected, inside

    show conn コマンドを実行すると、2つの接続がまだアップしていることがわかります。SSHセッションは、中断することなく、Test-PC-1(10.1.3.2)およびTest-PC-2(10.1.3.4)でもアクティブです。

    > show conn
    4 in use, 14 most used
    Inspect Snort:
    preserve-connection: 2 enabled, 0 in effect, 12 most enabled, 0 most in effect

    TCP inside 10.1.3.4:41652 outside2 10.1.5.2:22, idle 0:19:29, bytes 5276, flags UIO N1
    TCP inside 10.1.3.2:57484 outside1 10.1.5.2:22, idle 0:17:22, bytes 5276, flags UIO N1
    note-icon

    注：Test-PC-1(10.1.3.2)からのshow connの出力では、インターフェイスoutside1を経由するデフォルトルートはルーティングテーブルから削除されているにもかかわらず、SSHセッションはインターフェイスoutside1を経由しています。これは予期された動作であり、設計上、実際のトラフィックはインターフェイスoutside2を経由します。Test-PC-1(10.1.3.2)からInternet-Host(10.1.5.2)への新しい接続を開始すると、すべてのトラフィックがインターフェイスoutside2を通過していることがわかります。

    トラブルシュート

    ルーティングテーブルの変更を検証するには、 debug ip routingコマンドを実行します。

    この例では、最初のISPゲートウェイへのリンクがダウンすると、インターフェイスoutside1を経由するルートがルーティングテーブルから削除されます。

    > debug ip routing
    IP routing debugging is on

    RT: ip_route_delete 0.0.0.0 0.0.0.0 via 10.1.1.2, outside1
    ha_cluster_synced 0 routetype 0

    RT: del 0.0.0.0 via 10.1.1.2, static metric [1/0]NP-route: Delete-Output 0.0.0.0/0 hop_count:1 , via 0.0.0.0, outside1

    RT(mgmt-only):
    NP-route: Update-Output 0.0.0.0/0 hop_count:1 , via 10.1.2.2, outside2
    NP-route: Update-Input 0.0.0.0/0 hop_count:1 Distance:1 Flags:0X0 , via 10.1.2.2, outside2

    show route コマンドを実行して、現在のルーティングテーブルを確認します。

    > show route

    Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
    D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
    N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
    E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
    i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
    ia - IS-IS inter area, * - candidate default, U - per-user static route
    o - ODR, P - periodic downloaded static route, + - replicated route
    SI - Static InterVRF, BI - BGP InterVRF
    Gateway of last resort is 10.1.2.2 to network 0.0.0.0

    S* 0.0.0.0 0.0.0.0 [1/0] via 10.1.2.2, outside2
    C 10.1.1.0 255.255.255.0 is directly connected, outside1
    L 10.1.1.1 255.255.255.255 is directly connected, outside1
    C 10.1.2.0 255.255.255.0 is directly connected, outside2
    L 10.1.2.1 255.255.255.255 is directly connected, outside2
    C 10.1.3.0 255.255.255.0 is directly connected, inside
    L 10.1.3.1 255.255.255.255 is directly connected, inside

    最初のISPゲートウェイへのリンクが再びアップすると、インターフェイスoutside1を経由するルートがルーティングテーブルに追加されます。

    > debug ip routing
    IP routing debugging is on

    RT(mgmt-only):
     NP-route: Update-Output 0.0.0.0/0 hop_count:1 , via 10.1.2.2, outside2
     NP-route: Update-Output 0.0.0.0/0 hop_count:1 , via 10.1.1.2, outside2
    NP-route: Update-Input 0.0.0.0/0 hop_count:2 Distance:1 Flags:0X0 , via 10.1.2.2, outside2
    via 10.1.1.2, outside1

    show route コマンドを実行して、現在のルーティングテーブルを確認します。

    > show route

    Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
    D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
    N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
    E1 - OSPF external type 1, E2 - OSPF external type 2, V - VPN
    i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
    ia - IS-IS inter area, * - candidate default, U - per-user static route
    o - ODR, P - periodic downloaded static route, + - replicated route
    SI - Static InterVRF, BI - BGP InterVRF
    Gateway of last resort is 10.1.2.2 to network 0.0.0.0

    S* 0.0.0.0 0.0.0.0 [1/0] via 10.1.2.2, outside2
    [1/0] via 10.1.1.2, outside1
    C 10.1.1.0 255.255.255.0 is directly connected, outside1
    L 10.1.1.1 255.255.255.255 is directly connected, outside1
    C 10.1.2.0 255.255.255.0 is directly connected, outside2
    L 10.1.2.1 255.255.255.255 is directly connected, outside2
    C 10.1.3.0 255.255.255.0 is directly connected, inside
    L 10.1.3.1 255.255.255.255 is directly connected, inside

    関連情報

    更新履歴

    改定 発行日 コメント
    1.0
    02-Feb-2024
    初版
    TAC Authored

    シスコ エンジニア提供

    • チャオ・フェン
      Cisco TACテクニカルリーダー

    このドキュメントは役に立ちましたか?

    Feedbackフィードバック

    シスコに問い合わせ

    このドキュメントは次の製品に対応しています
