Cisco Wide Area Application Service モニタリン グ ガイド
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
- Updated:
- 2017年6月7日
章のタイトル： WAAS Central Manager を使用した WAAS のモニタリング
- WAAS ネットワーク ヘルスのモニタリング
- WAAS デバイス ヘルスのモニタリング
- [Device Dashboard] の表示
- トラフィック最適化レポートの表示
- 接続統計情報の表示
- アクセラレーション レポートの表示
- CPU 統計情報の表示
- ディスク ヘルスとステータスの表示
- デバイス ピアリング ステータスの表示
- デバイス ログの表示
- WAAS Central Manager GUI からの CLI コマンドの実行
- show cms info コマンド出力
- show wccp service コマンド出力
- show wccp gre コマンド出力
- show statistics connection コマンド出力
- show statistics connection optimized cifs コマンド出力
- show statistics accelerator cifs detail コマンド出力
- show statistics dre コマンド出力
- show statistics tfo コマンド出力
- show interface gig 1/0 コマンド出力
- show tech-support コマンド出力
WAAS Central Manager を使用した WAAS のモニタリング
この章では、WAAS Central Manager を使用して、WAAS 環境のネットワーク ヘルス、デバイス ヘルス、およびトラフィック代行受信をモニタする方法について説明します。
WAAS Central Manager の使用に関する詳細については、『Cisco Wide Area Application Services Configuration Guide』の「 Monitoring and Troubleshooting Your WAAS Network 」の章を参照してください。
WAAS ネットワーク ヘルスのモニタリング
ここでは、WAAS Central Manager を使用して、WAAS 環境のヘルスをモニタする方法について説明します。セキュアな Web ブラウザから、次のようにしてポート 8443 のホスト名または IP アドレスのいずれかを使用して、WAAS Central Manager にログインします。
https:// CM-Host-Name_or_IP Address :8443
WAAS Central Manager にログインするには、正しいユーザ名とパスワード資格情報が必要です。
•
「監査証跡ログ、システム メッセージ、および WAAS Central Manager ログのモニタリング」
WAAS ダッシュボードの使用
[My WAN] > [Dashboard] を選択して、ご使用の WAAS ネットワークに関する全般情報と詳細情報を表示できます。デフォルトで [Optimization] タブが表示される [System Dashboard] ウィンドウが表示されます（図 1-1 を参照）。
図 1-1 WAAS Central Manager：[Dashboard Optimization] タブ
チャートには、WAAS の全体的なネットワーク ヘルスのスナップショットが示されています。各タブでは、さまざまなレポート オプションを使用できます。チャートを選択して、特定のタイム フレーム用にカスタマイズできます。チャートまたはチャート上の交差点をナビゲートすると、役に立つ追加情報が表示されます。
図 1-2 に、[Traffic] タブをクリックすると表示できるトラフィック ダッシュボードの例を示します。
図 1-2 WAAS Central Manager：[Dashboard Traffic] タブ
ダッシュボードには、存在する可能性があるネットワーク全体のアラームも表示されます。アラームのハイパーリンクにナビゲートするか、単にクリックすると、追加情報が示されます。[Active Alarms] タブから、アラームの確認応答を行うことができます。その後、アラームは [Acknowledged Alarms] タブに移動されます。
アラームは、問題が WAAS 環境に与える可能性がある影響に応じて、[Critical]、[Major]、または [Minor] に分類されます。フィルタ オプションを使用して、アラームを重大度、デバイスの IP アドレスまたは名前など別に表示できます。フィルタの一致基準では大文字と小文字が区別されます。
アラームの表示
[My WAN] > [Alerts] を選択して、アラームを表示できます。[Troubleshooting Devices] ウィンドウが表示されます（図 1-3 を参照）。
図 1-3 WAAS Central Manager：[Troubleshooting Devices]
画面には、デバイスごとに処置を行うか、アラームの確認応答を行うことができる未処理のアラームのわかりやすい全体図が示されます。
アラーム 17001（join_timeout）：「WCCP service join timeout.」
説明：デバイスが 10 分以内に WCCP サービス グループに参加できません。WAAS WAE が参加するまで、WAE へのトラフィックのリダイレクトを行うことはできません。
処置：このアラームを表すファーム内のすべての WAE で WCCP をディセーブルにして、5 分待機してから、これらの WAE で WCCP を再度イネーブルにして、WCCP 設定を再開します。
アラーム 17002（rtr_unreachable）：「WCCP Router Unreachable Alarm.」
説明：デバイスが 30 秒を超えてルータから ISU を受信できません。ルータと WAE 間のネットワーク接続が停止しているか、WAE での WCCP 設定がルータの設定と整合していません。この状況によって、WCCP ファーム内のルータに参加できなくなります。
処置：アラームを出したルータと WAE で設定を確認します。アラームを出した WAE とルータ間の接続を確認します。
アラーム 17003（rtr_unusable）：「WCCP Router Unusable Alarm.」
説明：一致しない機能が原因で、デバイスが WCCP ファームに参加できません。割り当て方式、リダイレクト方式、またはリターン方式が、ルータによって提供される機能と一致しません。
処置：WAE またはルータで機能設定を確認して、ファームでサポートされる機能と一致するよう変更します。
アラーム 17004（missing_assignment）：「WCCP Missing Assignment alarm.」
説明：デバイスは WCCP ファームに参加していますが、割り当てがありません。デバイスへのトラフィックのリダイレクトは行われません。これが発生する考えられる理由には、次のことがあります。1：マスクの割り当てを使用する場合は、デバイスのマスク値がファームの残りと整合していない。2：デバイスが、ファームでの重みがより高い他のデバイスへの割り当てをすべて失った。3：デバイスが、ファーム内のすべてのルータと通信できないため、割り当てを付与されない。ファームでの変更後 3 分以内に WAE で割り当てを取得しないと、アラームが出されます。
処置：設定と、すべてのルータへの接続を確認して、必要に応じて是正処置を行います。
アラーム 17005（mask_mismatch）：「Configured mask mismatch for WCCP.」
説明：設定済みのマスクがファームの作動可能マスクと一致しないため、デバイスが WCCP ファームに参加できません。WAAS WAE が参加するまで、WAE へのトラフィックのリダイレクトを行うことはできません。
処置：すべての WAE で WCCP マスク設定を調べて、同じマスクで設定されていることを確認します。
アラーム 330001（svcdisabled）：「-service name- service has been disabled.」
説明：指定されたサービスの再開をノード マネージャが試行しましたが、サービスは再開し続けました。再開回数が内部制限を超え、サービスがディセーブルにされました。
処置：サービスを再度イネーブルにするには、デバイスのリロードが必要な可能性があります。
アラーム 330002（servicedead）：「-service name- service failed.」
説明：重要なサービスで障害が発生しました。このサービスの再開を試行しますが、デバイスは低下状態で実行される可能性があります。
処置：デバイスは、不安定さを回避するために自動的にリブートすることがあります。Syslog で、サービスの障害の原因に関連するメッセージを調べます。
アラーム 335000（alarm_overload）：「Alarm Overload State has been entered.」
説明：Node Health Manager は、オーバーロードしきい値を超えるレートでデバイスがアラームを出していることを示すためにこのメッセージを出します。
処置：デバイスにアクセスして、アラームを出しているサービスを判別します。個々のサービスの問題を解決するために是正処置を行います。
アラーム 335001（keepalive）：「Keepalive failure for -application name-. Timeout = n seconds.」
説明：Node Health Manager は、アプリケーションが過去 n 秒間に Node Health Manager に対してキープアライブを発行していないことを示すためにこのメッセージを出します。アプリケーションのヘルスに問題があります。
処置：デバイスにアクセスして、特定のアプリケーションの状態を判別します。アプリケーションの正しい実行を妨げている問題を解決するために是正処置を行います。
アラーム 445000（disk_failure）：「A disk has failed.」
説明：System Monitor は、デバイスに接続されているいずれかのディスクで重大エラーが発生していることを示すためにこのメッセージを発行します。
処置：デバイスにアクセスして、 show disk details CLI コマンドを実行します。問題が解決しない場合は、ディスクを交換します。
アラーム 445001（core_dump）：「A user core file has been generated.」
説明：System Monitor は、1 つ以上のソフトウェア モジュールがコア ファイルを生成したことを示すためにこのメッセージを発行します。
処置：デバイスにアクセスして、/local1/core_dir ディレクトリを確認し、FTP からコア ファイルを取得して、Cisco TAC にご連絡ください。
アラーム 445013（powerdown）：「Power supply is down.」
説明：System Monitor は、いずれかの電源装置が停止していることを示しています。
アラーム 445019（license_failure）：「WAAS product license is missing.」
説明：System Monitor は、WAAS 製品ライセンスを購入していないか、License Management システムが設定されていないことを示しています。
処置： show license CLI コマンドを実行して、License Management システムが設定されていることを確認します。WAAS 製品ライセンスを購入して、 license add コマンドを使用して License Management システムを設定します。
アラーム 445022（eth_detection_failed）：「Detection of one of the network interfaces has failed.」
説明：System Monitor は、システム ネットワーキング ハードウェアで重大エラーが発生していることを示しています。インターフェイスと関連機能は正しく機能しません。
処置：デバイスをリブートします。アラームが消えない場合は、BIOS 設定をデフォルトにリセットしてから、再度リブートします。アラームが消えない場合は、Cisco TAC にご連絡ください。
アラーム 700002（cms_clock_alarm）：「Device clock is not synchronized with the primary CM.」
説明：このデバイスが WAE である場合は、クロックをプライマリ WAAS Central Manager と同期して、統計情報、ステータス モニタリング、およびイベント スケジューリングのような時間に依存する機能を正しく機能させる必要があります。このデバイスがスタンバイ WAAS Central Manager である場合は、クロックをプライマリ WAAS Central Manager と同期して、WAAS Central Manager フェールオーバーを機能させる必要があります。
アラーム 700006（cms_wae_secure_store）：「Secure Store is initialized but not opened.」
説明：WAE のセキュア ストアは初期化されていますが、ユーザによって開かれていません。WAE は、WAAS Central Manager からの更新に、事前展開、動的共有、および WAFS コア パスワードとユーザ設定に対する更新が含まれている場合、セキュア ストアが開くまで、そのような更新を拒否します。
処置： cms secure-store open CLI コマンドを使用するか、WAAS Central Manager GUI でパスワードを入力して、セキュア ストアを開きます。
アラーム 700008（mstore_key_retrieval_failure）：「CMS/Management agent failed to generate and/or retrieve SSL managed store encryption key from Key Manager.」
– WAAS Central Manager デバイスに到達できない。
– WAAS Central Manager のセキュア ストアは初期化されているが、開いていない。
– WAAS Central Manager デバイスでの Key Manager プロセスが実行されていないか、応答していない。
– Key Manager が、キーの生成または取得要求を処理できない。この問題が発生すると、WAAS デバイスは、WAAS Central Manager から受信した設定更新に SSL 証明書とキー ペア情報が含まれている場合に、そのような更新を処理できません。
処置：WAAS Central Manager デバイスが到達可能かどうか（ポート 443 での WAE から WAAS Central Manager への TCP 接続）を確認します。次のログ ファイルで、エラーに関する追加情報を調べます。
– WAE の場合：WAE の /local1/errorlog/kc.log
– WAAS Central Manager の場合：/local1/errorlog/km/km.log
処置：デバイスまたはプライマリ WAAS Central Manager のクロックを修正します。
アラーム状態の全リストについては、Cisco.com の WAAS 4.2.1 Software Download 領域にある『 Alarm Book 』を参照してください。
WAE デバイス ステータスの表示
[Cisco WAAS Central Manager devices] ページには、その特定の WAAS Central Manager に登録されており、ネットワーク全体に配置されている各 Cisco WAE のクイック ステータスの概要が示されます。デバイスを管理するには、[My WAN] > [Manage Devices] を選択します。[Devices] ウィンドウが表示されます（図 1-4 を参照）。
図 1-4 WAAS Central Manager：[Manage Devices]
各デバイスによって、オンラインまたはオフラインのいずれかの CMS ステータスが報告されます。これは、その時点の Cisco WAE の状態を管理者に警告します。Central Management System（CMS）サービスがディセーブルになっているか、その特定の Cisco WAE へのネットワーク接続が使用不可の場合は、オフラインとして報告されます。WAAS Central Manager は、設定データをオフラインの Cisco WAE と同期できず、新規のレポート データを取得できません。
デバイスがオフラインとして表示される場合は、Telnet または SSH を使用してデバイスにアクセスし、 show cms info コマンドを入力することで、ステータスを確認します。さらに、 show stat connection などのコマンドを使用して、デバイスがトラフィック最適化に参加していることを確認する必要があります。
[Devices] ウィンドウには、デバイス名、サービス モード、IP アドレス、ソフトウェア バージョンなどの重要な情報も表示されます。理想的には、WAAS ネットワーク内のすべての WAE が同じ OS バージョンを実行している必要があります。最小でも、プライマリ WAAS Central Manager とセカンダリ WAAS Central Manager（存在する場合）は同じバージョンになっている必要があります。
デバイス ヘルスは、デバイス ステータスによって示され、未処理のアラームが強調表示されます。デバイス アイコンをクリックすることで、そのデバイスにナビゲートできます。大規模の配置では、[Filter] オプションを使用して、デバイス名、サービス モード、およびステータス別にデバイスを表示します。
最適化のモニタリング
システム全体のトラフィック統計情報にアクセスするには、[My WAN] > [Monitor] > [Optimization] > [Traffic Summary Report] を選択します。[System Traffic Summary Report] ウィンドウが表示されます（図 1-5 を参照）。
図 1-5 WAAS Central Manager：[System Traffic Summary Report]
最適化とプロトコルに固有のアプリケーション アクセラレータの両方のアクセラレーション レポートで、いくつかのレポート オプションを使用できます。[System Traffic Summary] テーブルには、WAAS デバイスが最適なトラフィック アクセラレーション用に正しく設定されているかどうかを判別するのに役立つ、デバイスレベルの最適化統計情報が示されます。[System Traffic Optimization] レポートには、アプリケーション レベルの最適化レポートが示され、削減率と有効容量が強調表示されます。このデータを使用して、ポリシーを変更し、最適化オプションを調整できます。[Acceleration] レポートには、デバイスレベルのアプリケーション アクセラレータに固有の統計情報が示されます。
トポロジのモニタリング
ピアリング関係を表示するには、[My WAN] > [Monitor] > [Topology] を選択します。[TFO Connectivity for Devices] ウィンドウが表示されます（図 1-6 を参照）。ピア間の最適化には、双方向関係が必要です。
図 1-6 WAAS Central Manager：[TFO Connectivity for Devices]
監査証跡ログ、システム メッセージ、および WAAS Central Manager ログのモニタリング
監査証跡ログを表示して、WAAS Central Manager GUI を使用して作成した特定のユーザによって実行された最後のアクションを追跡できます。このログを使用して、WAAS デバイス用に 2 つの異なるタイプの管理者ユーザ アカウント（デバイスベースの CLI アカウントとロールベースのアカウント）を一箇所で作成して管理できます。監査証跡ログを表示するには、[My WAN] > [Admin] > [Logs] > [Audit Trail Logs] を選択します。[Audit Trail Logs] ウィンドウが表示されます（図 1-7 を参照）。
図 1-7 WAAS Central Manager：[Audit Trail Logs]
システム全体のシステム ログを表示するには、[My WAN] > [Admin] > [Logs] > [System Messages] を選択します。[System Messages] ウィンドウが表示されます（図 1-8 を参照）。CLI メッセージ、重大メッセージ、またはデータベース メッセージを表示するには、[System Messages] を選択します。
図 1-8 WAAS Central Manager：[System Messages]
可能なエラーの完全なリストについては、Cisco.com の WAAS 4.2.1 Software Download エリアにある『 Error Message Book 』を参照してください。
WAAS Central Manager ログを表示するには、[My WAN] > [Devices] > [WAAS-CM] > [Admin] > [Logs] を選択します。[System Messages Log] ウィンドウが表示されます（図 1-9 を参照）。
図 1-9 図 8：WAAS Central Manager：[System Messages Log]
システム プロパティの表示
現在のシステム プロパティを表示して変更するには、[My WAN] > [Configure] > [System Properties] を選択します。[Config Properties] ウィンドウが表示されます（図 1-10 を参照）。このウィンドウから、設定済みのシステム プロパティを変更して、システムのデフォルトの動作を変更できます。詳細については、『 Cisco Wide Area Application Services Configuration Guide 』の「 Configuring Other System Settings 」の章を参照してください。
図 1-10 WAAS Central Manager：[System Properties]
WAAS デバイス ヘルスのモニタリング
WAAS Central Manager を使用して、WAAS ネットワーク内のすべてのデバイスをモニタおよび設定できます。WAAS Central Manager は、WAAS デバイス設定に関する詳細情報、デバイス ハードウェア統計情報、およびトラフィック最適化レポートを提供します。
• 「WAAS Central Manager GUI からの CLI コマンドの実行」
[Device Dashboard] の表示
デバイスを個別に管理するには、[My WAN] > [Devices] > [ Device_Name ] を選択します。[Device Dashboard] ウィンドウが表示されます（図 1-11 を参照）。

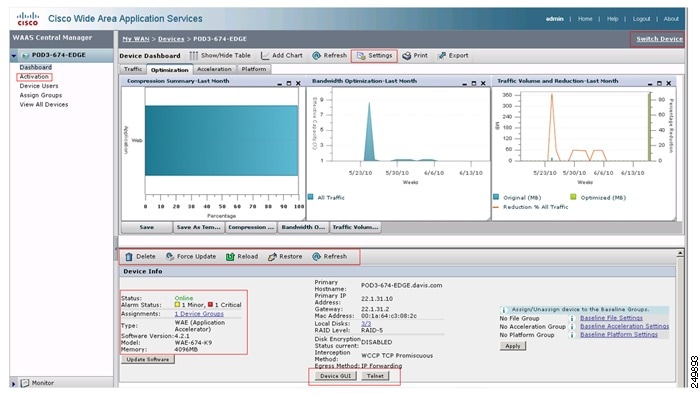

図 1-11 WAAS Central Manager：[Device Dashboard]
[Device Dashboard] には、WAAS ハードウェアとソフトウェア、設定済みの代行受信メカニズムなど、デバイスの概要が示されます。チャートをカスタマイズして、カスタム設定を保存できます。デバイスの GUI またはデバイスへの Telnet にアクセスすることもできます。
トラフィック最適化レポートの表示
トラフィック最適化レポートを表示するには、[My WAN] > [Devices] > [ Device_Name ] > [Monitor] > [Optimization] > [Optimization Traffic Summary Report] を選択します。[Device Optimization Summary Report] ウィンドウが表示されます（図 1-12 を参照）。
図 1-12 WAAS Central Manager：[Device Optimization Summary Report]
最適化レポートには、事前定義されたアプリケーションのトラフィック最適化統計情報、および最大の最適化が実現されるアプリケーションと追加の微調整が必要な可能性があるアプリケーションに関する見識が示されます。
接続統計情報の表示
接続ごとの統計情報を表示するには、[My WAN] > [Devices] > [ Device_Name ] > [Monitor] > [Optimization] > [Connection Statistics] を選択します。デバイスの [Connections Summary Table] ウィンドウが表示されます（図 1-13 を参照）。
図 1-13 WAAS Central Manager：[Connections Summary Table]
[Connections Summary Table] には、選択した WAE 別にアクティブなすべてのフローの一覧が示されます。出力では、トラフィックのタイプ、ピア ID、圧縮率、適用されるポリシーなどを強調表示することでフローに関する重要な詳細が示されます。
フローごとに追加の詳細を表示するには、虫眼鏡アイコンをクリックします。フローの詳細ポップアップ ウィンドウが開き、トラブルシューティングまたはレポート作成に使用できる、ある時間にわたる接続統計情報が示されます（図 1-14 を参照）。このポップアップ ウィンドウは自動的に更新されます。
図 1-14 WAAS Central Manager：[Flow Details Pop-Up] ウィンドウ
トラフィック統計情報は、圧縮率、有効容量、および元のソケットと最適化済みソケットのバイト値を提供します。図 1-15 で、表示されるデータの解釈方法について説明します。
アクセラレーション レポートの表示
アプリケーション最適化装置のアクセラレーション レポートを表示するには、[My WAN] > [Devices] > [ Device_Name ] > [Monitor] > [Acceleration] > [HTTP Acceleration Report] を選択します。[Device HTTP Acceleration Report] ウィンドウが表示されます（図 1-16 を参照）。
図 1-16 WAAS Central Manager：[Device HTTP Acceleration Report]
CPU 統計情報の表示
WAAS デバイスの CPU 使用率を表示するには、[My WAN] > [Devices] > [ Device_Name ] > [Monitor] > [Platform] > [CPU Statistics] を選択します。[CPU Usage] ウィンドウが表示されます（図 1-17 を参照）。
図 1-17 WAAS Central Manager：[CPU Usage]
完全なビューについては、CPU グラフの時間の長さを週または月に変更します。高い CPU 使用率は、必ずしも問題が発生していることを意味しているわけではありません。これは、最適化の低下を除外するために、他の統計情報と組み合わせて調べる必要があります。考慮すべき他の要因には、最適化の低下または低い圧縮などがあります。
ディスク ヘルスとステータスの表示
個々の WAE のディスク ステータスを確認するには、[My WAN] > [Devices] > [ Device_Name ] > [Monitor] > [Platform] > [Disk] を選択します。デバイスの [Disk Information] ウィンドウが表示されます（図 1-18 を参照）。
図 1-18 WAAS Central Manager：[Disk Information]
動作上のステータスは、[Online]、[Defunct]、[Missing]、[<null>]、または [Rebuilding] です。通常の作動条件下では、動作上のステータスは [Online] でなければなりません。[Rebuilding] ステータスは、RAID ペアが進行中であり、しばらく（ディスク サイズと WAE のハードウェア プラットフォームによって異なる）してからクリアする必要があることを示しています。
ビューには、ディスク サイズ、RAID、ディスクの暗号化、および拡張 CIFS キャッシュ機能のステータスも表示されます。
デバイス ピアリング ステータスの表示
任意の時点におけるデバイス ピアリング ステータスを表示して、トラフィック フローとこれらのトラフィック フローの最適なアクセラレーションを検証するには、[My WAN] > [Devices] > [ Device_Name ] > [Monitor] > [Topology] を選択します。デバイスの [TFO Peer List] ウィンドウが表示されます（図 1-19 を参照）。
図 1-19 WAAS Central Manager：[TFO Peer List]
ピア リストには、ピアごとに送受信されたデータに関する詳細が示されます。すべてのトラフィックは、データ センターからブランチ サイトに向かって流れている必要があるため、ブランチ サイトの WAE での受信数はより高い必要があります。
デバイス ログの表示
デバイス ログを表示するには、[My WAN] > [Devices] > [ Device_Name ] > [Admin] > [Logs] を選択します。[System Message Log] ウィンドウが表示されます（図 1-20 を参照）。
図 1-20 WAAS Central Manager：[System Message Log]
WAAS Central Manager GUI からの CLI コマンドの実行
さまざまな CLI show コマンドを実行して、役に立つ追加情報を表示するには、[My WAN] > [Devices] > [ Device_Name ] > [Troubleshoot] > [CLI Commands] > [Show Commands] を選択します。[Show Commands for WAAS] ウィンドウが表示されます（図 1-21 を参照）。
コマンド出力を表示するには、コマンドのドロップダウン リストから show コマンドを選択して、任意のオプションのコマンド引数を指定します。出力はポップアップ ウィンドウで表示されます。その後に表示されるセクションでは、一部の show コマンドの出力に関する説明が示されます。コマンド オプションと出力に関する詳細については、『 Cisco Wide Area Application Services Command Reference 』を参照してください。
• 「show statistics connection コマンド出力」
• 「show statistics connection optimized cifs コマンド出力」
• 「show statistics accelerator cifs detail コマンド出力」
• 「show statistics dre コマンド出力」
• 「show statistics tfo コマンド出力」
show cms info コマンド出力
show cms info コマンド出力は、WAE 登録情報と、WAAS Central Manager との最後の設定同期時刻を提供します。これは、アプリケーション ポリシー設定の問題の疑いがある場合に役立ちます（図 1-22 を参照）。
show wccp service コマンド出力
show wccp service コマンド出力は、WAE がサービス グループ 61 と 62 に対して設定されているかどうかを示します（図 1-23 を参照）。
図 1-23 コマンド出力：show wccp service
show wccp gre コマンド出力
show wccp gre コマンド出力には、3 つの受信パケット数カウンタが含まれています。そのうちの 1 つは、増加して、WAE がリダイレクト パケットを受信していることを示している必要があります（図 1-24 を参照）。
デバイスに高い負荷がかかっていて、新しいフローを最適化できない場合は、[Bypass Due to Load] カウンタが増加します。このカウンタのゼロ以外の値は、デバイスで過負荷が生じているか、過負荷状態になったため、さらに調査が必要であることを示しています。
show statistics connection コマンド出力
show statistics connection コマンド出力には、現在の最適化されたフロー、自動検出フロー、パススルー フロー、および予約済みフローが表示されます（図 1-25 を参照）。アクティブ接続ごとに削減率も表示されます。
図 1-25 コマンド出力：show statistics connection
show statistics connection optimized cifs コマンド出力
show statistics connection optimized cifs コマンド出力には、CIFS アプリケーション アクセラレータによって最適化される接続が表示されます（図 1-26 を参照）。
図 1-26 コマンド出力：show statistics connection optimized cifs
show statistics accelerator cifs detail コマンド出力
show statistics accelerator cifs detail コマンド出力には、CIFS アプリケーション アクセラレータの統計情報が表示されます。これは、CIFS アプリケーション アクセラレータによって処理される接続をトラブルシューティングする際に役立ちます（図 1-27 を参照）。
図 1-27 コマンド出力：show statistics accelerator cifs detail
出力では、アプリケーション アクセラレータによって処理される、現在アクティブなフローと履歴フローが強調表示されます。アプリケーション アクセラレータによっては、アプリケーションに固有の最適化の詳細を示す追加情報を使用できます。
show statistics dre コマンド出力
show statistics dre コマンド出力には、エンコードとデコードの両方についての圧縮率が表示され、DRE の存続期間、使用可能なキャッシュ サイズ、および使用率に関する詳細が含まれています（図 1-28 を参照）。
図 1-28 コマンド出力：show statistics dre
show statistics tfo コマンド出力
show statistics tfo コマンド出力には、WAE によって処理される合計接続数、アクティブな接続数、保留中の接続数、およびバイパス接続数が表示されます（図 1-29 を参照）。
図 1-29 コマンド出力：show statistics tfo
出力には、接続リセットの原因を示す接続リセット数も示されます。
（注） 接続リセット数は、WAAS アプライアンス外の問題を示していることがあるため、この数には特に注意してください。
show interface gig 1/0 コマンド出力
show interface gig 1/0 コマンド出力は、インターフェイス ステータス、速度とデュプレックス、送受信されたパケット、および発生したエラーを示しています（図 1-30 を参照）。
図 1-30 コマンド出力：show interface gig I10
show tech-support コマンド出力
show tech-support コマンド出力には、さまざまな CLI コマンドの主要な出力が表示され、タスクのモニタリングとトラブルシューティングに使用できます（図 1-31 を参照）。
図 1-31 コマンド出力：show tech-support
