Cisco Application Centric Infrastructure（ACI）と VMware は、同じ構造を説明するために異なる用語を使用します。このセクションでは、マッピング Cisco ACI と VMware 用語の表を提供します。この情報は、VMware vSphere 分散スイッチ（VDS）、Cisco ACI Virtual Edge および Cisco Application Virtual Switch (AVS) に関連しています。

ACI ファブリック Virtual Machine Manager（VMM）ドメインにより、管理者は仮想マシン コントローラの接続ポリシーを設定できます。ACI VMM ドメイン ポリシーの基本的なコンポーネントは次のとおりです。

• Virtual Machine Manager ドメイン プロファイル：同様のネットワーキング ポリシー要件を持つ VM コントローラをグループ化します。たとえば、VM コントローラは VLAN プールとアプリケーション エンドポイント グループ（EPG）を共有できます。APIC はコントローラと通信し、のちに仮想ワークロードに適用されるポート グループなどのネットワーク設定を公開します。VMM ドメイン プロファイルには、次の基本コンポーネントが含まれます。

  • クレデンシャル：有効な VM コントローラ ユーザ クレデンシャルを APIC VMM ドメインと関連付けます。

  • コントローラ：ポリシーの適用ドメインの一部である VM コントローラへの接続方法を指定します。たとえば、コントローラは VMM ドメインの一部である VMware vCenter への接続を指定します。

  （注）	1 つのドメインに VM コントローラの複数のインスタンスを含めることができますが、それらは同じベンダーのものである必要があります（VMware または Microsoft など）。

• EPG の関連付け：エンドポイント グループにより、エンドポイント間の接続と可視性が VMM ドメイン ポリシーの範囲内に規制されます。VMM ドメイン EPG は次のように動作します。

  • APIC は、これらの EPG をポート グループとして VM コントローラにプッシュします。

  • 1 つの EPG は、複数の VMM ドメインをカバーでき、1 つの VMM ドメインには複数の EPG を含めることができます。

• 接続可能エンティティ プロファイルの関連付け：VMM ドメインを物理ネットワーク インフラストラクチャと関連付けます。接続可能エンティティ プロファイル（AEP）は、多数のリーフ スイッチ ポートで VM コントローラ ポリシーを展開するための、ネットワーク インターフェイス テンプレートです。AEP は、使用できるスイッチやポートおよびその設定方法を指定します。

• VLAN プールの関連付け：VLAN プールは、VMM ドメインが消費する VLAN カプセル化に使用する VLAN ID または範囲を指定します。

APIC VMM ドメイン プロファイルは、VMM ドメインを定義するポリシーです。VMM ドメイン ポリシーは APIC で作成され、リーフ スイッチにプッシュされます。

VMM ドメインは以下を提供します。

• 複数の VM コントローラ プラットフォームに対してスケーラブルな耐障害性サポートを可能にする、ACI ファブリックの共通レイヤ

• ACI ファブリック内の複数のテナントに対する VMM サポート

VMM ドメインには、VMware vCenter や Microsoft SCVMM Manager などの VM コントローラと、VM コントローラと対話するための ACI API に必要なクレデンシャルが含まれます。VMM ドメインはドメイン内の VM モビリティを実現できますが、ドメイン間は実現できません。単一の VMM ドメイン コントローラに VM コントローラの複数のインスタンスを含めることはできますが、同じタイプである必要があります。たとえば、1 つの VMM ドメインに、それぞれが複数の VM を実行する複数のコントローラを管理する多くの VMware vCenter を含めることができますが、SCVMM Manager も含めることはできません。VMM ドメインはコントローラ要素（pNIC、vNIC、VM 名など）をインベントリに含め、コントローラにポリシーをプッシュして、ポート グループなどの必要な要素を作成します。ACI VMM ドメインは VM モビリティなどのコントローラ イベントを監視し、状況に応じて応答します。

VLAN プールは、トラフィック VLAN ID のブロックを表します。VLAN プールは共有リソースで、VMM ドメインおよびレイヤ 4 ～レイヤ 7 のサービスなど、複数のドメインで使用できます。

各プールには、作成時に定義された割り当てタイプ（静的または動的）があります。割り当てタイプによって、含まれる ID が Cisco APIC で自動割り当てに使用されるか（動的）、管理者によって明示的に設定されるか（静的）が決まります。デフォルトでは、VLAN プールに含まれるすべてのブロックの割り当てタイプはプールと同じですが、ユーザは動的プールに含まれるカプセル化ブロックの割り当てタイプを静的に変更できます。これを行うと、動的割り当てからそれらが除外されます。

VMM ドメインは、1 つの動的 VLAN プールにのみ関連付けることができます。デフォルトでは、VMM ドメインに関連付けられた EPG への VLAN ID の割り当ては、Cisco APIC によって動的に行われます。動的割り当てはデフォルトの推奨設定ですが、管理者は代わりにエンドポイント グループ（EPG）に VLAN 識別子を静的に割り当てることができます。この場合、使用する ID は VMM ドメインに関連付けられている VLAN プールのカプセル化ブロックから選択し、その割り当てタイプを静的に変更する必要があります。

Cisco APIC は、リーフ ポート上の VMM ドメイン VLAN を EPG イベントに基づいてプロビジョニングします（リーフ ポート上の静的バインドまたは VMware vCenter や Microsoft SCVMM などのコントローラからの VM イベントに基づいて）。

（注）	動的 VLAN プールでは、VLAN と EPG の関連付けが解除されると、5 分以内に自動的に EPG に再関連付けされます。

（注）	動的 VLAN 関連付けは構成ロールバックの一部ではありません。つまり、EPG またはテナントが最初に削除され、バックアップから復元された場合、動的 VLAN プールから新しい VLAN が自動的に割り当てられます。

Cisco Application Centric Infrastructure（ACI）ファブリックは、テナント アプリケーション プロファイル エンドポイント グループ（EPG）を仮想マシン マネージャ（VMM）ドメインに関連付けます。Cisco ACI では、Microsoft Azure などのオーケストレーション コンポーネントによって自動的に、またはそのような構成を作成する Cisco Application Policy Infrastructure Controller（APIC）管理者によって行われます。1 つの EPG は、複数の VMM ドメインをカバーでき、1 つの VMM ドメインには複数の EPG を含めることができます。

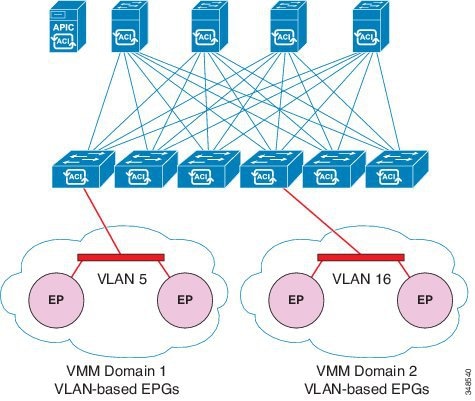

前の図では、同じ色のエンド ポイント（EP）が同じ EPG の一部です。たとえば、2 つの異なる VMM ドメインにあるにもかかわらず、すべての緑の EP は同じ EPG にあります。

仮想ネットワークおよび VMM ドメイン EPG の容量情報については、最新の『Cisco ACI の検証済みスケーラビリティ ガイド』を参照してください。

（注）	同じポートに重複する VLAN プールがない場合は、複数の VMM ドメインを同じリーフ スイッチに接続できます。同様に、リーフ スイッチの同じポートを使用しない場合、異なるドメインで同じ VLAN プールを使用できます。

EPG は複数の VMM ドメインを次のように使用できます。

• カプセル化 ID を使用して VMM ドメイン内の EPG が識別されます。Cisco APIC は自動的に ID を管理したり、管理者が静的に選択したりできます。一例は、VLAN、仮想ネットワーク ID（VNID）です。

• EPG は複数の物理ドメイン（baremetal サーバの場合）または仮想ドメインにマッピングできます。各ドメインで異なる VLAN または VNID カプセル化を使用できます。

（注）	デフォルトでは、Cisco APIC は EPG の VLAN の割り当てを動的に管理します。VMware DVS 管理者は、EPG に対して特定の VLAN を設定できます。その場合、VLAN は、VMM ドメインに関連付けられているプール内の静的割り当てブロックから選択されます。

アプリケーションは、複数の VMM ドメインに導入できます。

VMM ドメイン内の VM のライブ マイグレーションがサポートされていても、VMM ドメイン間の VM のライブ マイグレーションはサポートされません。

（注）	VMM ドメインが関連付けられている EPG にリンクされているブリッジ ドメインで VRF を変更すると、ポート グループが削除され、vCenter に再び追加されます。これにより、EPG が VMM ドメインから展開解除されます。これは想定されている動作です。

ACI ファブリックにより、リーフ ポートを通してベア メタル サーバ、仮想サーバ、ハイパーバイザ、レイヤ 2 スイッチ（たとえば、Cisco UCS ファブリック インターコネクト）、またはレイヤ 3 ルータ（たとえば、Cisco Nexus 7000 シリーズ スイッチ）などのさまざまな外部エンティティに接続する複数の接続ポイントが提供されます。これらの接続ポイントは、リーフ スイッチ上の物理ポート、FEX ポート、ポート チャネル、またはバーチャル ポート チャネル（vPC）にすることができます。

（注）	2 つのリーフ スイッチ間での VPC ドメインを作成するとき、同じスイッチの生成を次のいずれかのどちらのスイッチも必要があります。 1: なしで Cisco Nexus N9K スイッチの生成」EX」または「FX」、スイッチ名前末尾にたとえば、N9K 9312TX 2: Cisco Nexus N9K スイッチ間での生成」EX」または「FX」スイッチ モデルの名前の末尾にたとえば、N9K-93108TC-EX スイッチなど、これらの 2 つが互換性のある VPC ピアではありません。代わりに、同じ世代のスイッチを使用します。

接続可能エンティティ プロファイル（AEP）は、同様のインフラストラクチャ ポリシー要件を持つ外部エンティティのグループを表します。インフラストラクチャ ポリシーは、Cisco Discovery Protocol（CDP）、Link Layer Discovery Protocol（LLDP）、Link Aggregation Control Protocol（LACP）などのさまざまなプロトコル オプションを設定する物理インターフェイス ポリシーで構成されます。

AEP は、リーフ スイッチで VLAN プールを展開するのに必要です。カプセル化ブロック（および関連 VLAN）は、リーフ スイッチで再利用可能です。AEP は、VLAN プールの範囲を物理インフラストラクチャに暗黙的に提供します。

次の AEP の要件と依存関係は、さまざまな設定シナリオ（ネットワーク接続、VMMドメイン、マルチポッド設定など）でも考慮する必要があります。

• AEP は許容される VLAN の範囲を定義しますが、それらのプロビジョニングは行いません。EPG がポートに展開されていない限り、トラフィックは流れません。AEP で VLAN プールを定義しないと、EPG がプロビジョニングされても VLAN はリーフ ポートでイネーブルになりません。

• リーフ ポートで静的にバインディングしている EPG イベントに基づいて、または VMware vCenter や Microsoft Azure Service Center Virtual Machine Manager（SCVMM）などの外部コントローラからの VM イベントに基づいて、特定の VLAN がリーフ ポート上でプロビジョニングされるかイネーブルになります。

• 添付されているエンティティ プロファイルに関連付けられているすべてのポートに関連付けられているアプリケーション Epg を導入するアプリケーション Epg に直接と関連付けることができますプロファイルのエンティティが添付されています。AEP では、アタッチ可能なエンティティ プロファイルに関連付けられているセレクタの一部であるすべてのインターフェイスで導入されている EPG (infraRsFuncToEpg) との関係が含まれている設定可能な一般的な機能 (infraGeneric) があります。

Virtual Machine Manager（VMM）ドメインは、AEP のインターフェイス ポリシー グループから物理インターフェイス ポリシーを自動的に取得します。

AEP のオーバーライド ポリシーを VMM ドメイン用の別の物理インターフェイス ポリシーを指定するために使用できます。このポリシーは、VM コントローラが中間レイヤ 2 ノードを介してリーフ スイッチに接続され、異なるポリシーがリーフ スイッチおよび VM コントローラの物理ポートで要求される場合に役立ちます。たとえば、リーフ スイッチとレイヤ 2 ノード間で LACP を設定できます。同時に、AEP オーバーライド ポリシーで LACP をディセーブルにすることで、VM コントローラとレイヤ 2 スイッチ間の LACP をディセーブルにできます。

エンドポイント グループ（EPG）が virtual machine manager（VMM）ドメインに関連付けられるときは常に、管理者は解像度と展開設定を選択して、ポリシーをリーフ スイッチにプッシュするタイミングを指定できます。

展開の緊急性

ポリシーがリーフ ソフトウェアにダウンロードされると、展開の緊急度によってポリシーをいつハードウェア ポリシーの Content-Addressable Memory (CAM) にプッシュするかを指定できます。

• 即時：リーフ ソフトウェアにダウンロードされたポリシーがハードウェアのポリシー CAM ですぐにプログラミングされるように指定します。

• オン デマンド：最初のパケットがデータ パス経由で受信された場合にのみポリシーがハードウェアのポリシー CAM でプログラミングされるように指定します。このプロセスは、ハードウェアの領域を最適化するのに役立ちます。

（注）	オン デマンドの緊急性指定と MAC 固定の VPC の両方を使用する場合、 最初のエンドポイントがリーフごとの EPG を学習するまでは、EPG コントラクトは リーフの三重 Content-Addressable Memory (TCAM) にプッシュされません。このような場合、VPC ピア間での TCAM 使用率が不均一になる可能性があります。(通常、コントラクトは両方の両方のピアにプッシュされます)。

次の手順に従って、VMM ドメインを自動的に削除する APIC リクエストによって関連する VM コントローラ（VMware vCenter または Microsoft SCVMM）がトリガーされ、プロセスが正常に完了すること、および ACI ファブリックに孤立した EPG が残されないことを確認します。

1. VM 管理者は、APIC によって作成されたすべての VM を、ポート グループ（VMware vCenter の場合）または VM ネットワーク（SCVMM の場合）からデタッチする必要があります。

   Cisco AVS の場合、VM 管理者は Cisco AVS に関連付けられている vmk インターフェイスも削除する必要があります。

2. ACI 管理者は、APIC で VMM ドメインを削除します。APIC は、VMware VDS または Cisco AVS または SCVMM 論理スイッチおよび関連するオブジェクトの削除をトリガーします。

   （注）	VM 管理者が仮想スイッチまたは関連オブジェクト（ポート グループまたは VM ネットワークなど）を削除することはできません。上記のステップ 2 の完了時に、APIC に仮想スイッチの削除を許可します。VMM ドメインが APIC で削除される前に VM 管理者が VM コントローラから仮想スイッチを削除した場合、EPG は APIC で孤立する可能性があります。

このシーケンスに従わない場合、VM コントローラは APIC VMM ドメインに関連付けられている仮想スイッチを削除します。このシナリオでは、VM 管理者は VM コントローラから VM および vtep アソシエーションを手動で削除してから、以前に APIC VMM ドメインに関連付けられていた仮想スイッチを削除します。

NetFlow テクノロジは、ネットワーク トラフィック アカウンティング、従量制のネットワーク課金、ネットワーク プランニング、そしてサービス拒絶に対する監視機能、ネットワーク監視、社外マーケティング、およびサービス プロバイダと企業顧客向け両方のデータ マイニングなど、主要な一連のアプリケーションの計測基盤を効果的にします。Cisco は NetFlow エクスポート データの収集、データ量削減、ポスト プロセッシングを行う一連の NetFlow アプリケーションを提供し、エンド ユーザー アプリケーションが NetFlow データへ簡単にアクセスできるようにします。この機能により、同じレベルを介したトラフィックのモニタリングを実行する、NetFlow がデータ センターを通過するトラフィックのモニタリングを有効にすると、 Cisco Application Centric Infrastructure ( Cisco ACI ) ファブリック。

ハードウェアがレコードからコレクタに直接エクスポートする代わりに、レコードはスーパーバイザ エンジンで処理され、必要な形式で標準の NetFlow コレクタにエクスポートされます。

NetFlow の詳細については、Cisco APIC と NetFlow ナレッジ ベース記事を参照してください。

仮想マシン manager エクスポータ ポリシー (netflowVmmExporterPol) では、レポートのサーバまたは NetFlow コレクタに送信されたフローの収集されたデータに関する情報について説明します。NetFlow コレクタは、外部、標準の NetFlow プロトコルをサポートし、パケットを受け入れているエンティティが付いている NetFlow ヘッダーが無効です。

エクスポータ ポリシーには、次のプロパティがあります。

• VmmExporterPol.dstAddr ]: この必須プロパティは、NetFlow フロー パケットを受信する NetFlow コレクタの IPv4 または IPv6 アドレスを指定します。このホストの形式である必要があります (つまり、「/32」または「/128」)。IPv6 アドレスは、vSphere 分散スイッチ (vDS) バージョン 6.0 でサポートされている以降です。

• VmmExporterPol.dstPort ]: この必須プロパティは着信接続を受け入れるコレクタを有効に NetFlow コレクタ アプリケーションでリッスンするポートを指定します。

• VmmExporterPol.srcAddr ]: このオプションのプロパティは、エクスポートされた NetFlow フロー パケットで発信元アドレスとして使用される IPv4アドレスを指定します。

VMware vSphere 分散スイッチ (VDS) では、次の注意事項と NetFlow をサポートしています。

• 外部のコレクタは、ESX 経由で到達可能である必要があります。ESX は、仮想ルーティングおよび一般（VRF）をサポートしていません。

• ポート グループでは、有効にしたり、NetFlow を無効にすることができます。

• VDS は、フロー レベルのフィルタ リングをサポートしていません。

VMware vCenter で、次の VDS パラメータを設定します。

• コレクタの IP アドレスとポート。IPv6は、 VDS バージョン 6.0 以降でサポートされています。これらは必須です。

• 発信元の IP アドレス。これは任意です。

• アクティブなフロー タイムアウト、フローのアイドル タイムアウト、およびサンプリング レート。これらは任意です。
