ケーブルおよびポートの仕様

ここでは、ケーブルとポートの仕様について説明します。内容は次のとおりです。

付属のケーブルとアダプタ

Cisco MDS 9700 シリーズ アクセサリ キットには、以下のアイテムが含まれています。

  • RJ-45 ロールオーバーケーブル

  • RJ-45/DSUB F/F アダプタ：RJ-45/DB-25 メス型 DTE アダプタ（Terminal」とラベル）

  • 5RJ-45/DSUB R/P アダプタ：RJ-45/DB-25 オス型 DCE アダプタ（「Modem」 とラベル）


（注）

  • 追加のケーブルとアダプタはカスタマー サービス担当者に発注できます。

  • シスコのサポートをシスコのリセラーからご購入された場合は、リセラーに直接お問い合わせください。サポートを Cisco Systems から直接ご購入された場合は、次の URL にある Technical Assistance Center（TAC）にご連絡ください。http://www.cisco.com/en/US/support/tsd_cisco_worldwide_contacts.html

コンソール ポート

コンソール ポートは、RJ-45 コネクタを備えた非同期の RS-232 シリアル ポートです。RJ-45 ロールオーバー ケーブルと RJ-45/DSUB F/F アダプタまたは RJ-45F PC ターミナル アダプタを使用して、ターミナル エミュレーション ソフトウェアを実行しているコンピュータにコンソール ポートを接続できます。

コンソールポートのピン割り当て

次の表に、Cisco MDS 9700 シリーズ スイッチのコンソール ポートのピン割り当てを示します。

表 1. コンソールポートのピン割り当て

ピン留め

電波状態表示
11 RTS
2 DTR
3 TxD
4 GND
5 GND
6 RxD
7 DSR
8 CTS
1 ピン 1 は内部でピン 8 に接続されています。

DB-25 アダプタを使用してコンソール ポートをコンピュータに接続する

コンソール ポートを端末エミュレーション ソフトウェアが稼働しているコンピュータに接続するには、RJ-45 ロールオーバー ケーブルおよび RJ-45/DSUB F/F アダプタ（「Terminal」とラベル）を使用します。次の表に、コンソール ポート、RJ-45 ロールオーバー ケーブル、RJ-45/DSUB F/F アダプタのピン割り当てを示します。

表 2. DB-25 アダプタのポート モード信号とピン割り当て

コンソール ポート

RJ-45 ロールオーバー ケーブル

RJ4-5/DSUB F/F 端末アダプタ

コンソール装置

信号

RJ-45 ピン

RJ-45 ピン

DB-25 ピン

信号
RTS 1 8 5 CTS
DTR 2 7 6 DSR
TxD 3 6 3 RxD
GND 4 5 7 GND
GND 5 4 7 GND
RxD 6 3 2 TxD
DSR 7 2 20 DTR
CTS 8 1 4 RTS

アウトオブバンド管理 10/100/1000 イーサネット ポート

MGMT 10/100/1000 イーサネット ポート（管理と呼ばれる）は、RJ-45 コネクタを備えたイーサネット ポートです。次の図で示すように、管理ポートを外部ハブ、スイッチ、またはルータに接続する場合、モジュラ、RJ-45、ストレート型 UTP ケーブルを使用できます。

図 1. RJ-45 インターフェイス ケーブル コネクタ
表 3.

凡例

説明

1

ピン 1

2

ピン 8

次の表に、10/100/1000 BASE-T 管理ポート（MDI）ケーブル コネクタのピン割り当てと信号名を示します。


（注）

RJ-45 インターフェイスは、ピン 1、2、3、および 6 のみを使用します。

表 4. 10/100/1000BASE-T 管理ポート ケーブルのピン割り当て（MDI）

ピン留め

電波状態表示
1 TD+
2 TD-
3 RD+
6 RD：
4 未使用
5 未使用
7 未使用
8 未使用
図 2. ツイストペア 10/100/1000BASE-T ケーブルの配線

サポートされる電源コードとプラグ

各電源装置には個別の電源コードがあります。IEC 60320 C19 コンセントの付いた配電ユニットへの接続には、標準の電源コードまたはジャンパ コードが使用できます。

電源コード

標準の電源コードには、スイッチとの接続側に IEC C19 コネクタが付いています。オプションのジャンパ電源コードには、スイッチとの接続側に IEC C19 コネクタ、IEC C19 コンセントとの接続側に IEC C20 コネクタが付いています。


（注）

  • 使用できるのは、スイッチに付属の標準の電源コードまたはジャンパ電源コードだけです。

  • システムのオプションの電源コードを注文しない場合は、ユーザーの責任で製品に適した電源コードを選択します。この製品と互換性がない電源コードを使用すると、電気の安全性に関する危険が生じる可能性があります。アルゼンチン、ブラジル、および日本向けの注文では、システムとともに注文される適切な電源コードが必要です。

次の表に、Cisco MDS 9700 シリーズ スイッチの電源コード、およびそれらの長さ（フィート単位とメートル単位）を示します。

3000 W AC 電源モジュールでサポートされるプラグ

次の図に、3000 W AC 電源モジュールでサポートされるプラグを示します。

図 3. 3000 W AC 電源プラグ

凡例

説明
1 国際（3000 W）IEC 309（20 A）
2 ヨーロッパ（3000 W）CEE 7/7（16 A）
3 北米（ロックなし）-3000 W NEMA 6-20 プラグ（20 A）
4 北米（ロック）（3000 W）NEMA L6-20 プラグ（20 A）
5 スイス（3000 W）23 G SEV 1011（16 A）
6 南アフリカ（3000 W）EL 208、SABS 164-1（16 A）

次の図に、110 VAC を使用する 3000 W 電源モジュールでサポートされる追加プラグを示します。


（注）

次の図に示すプラグを 110 VAC で使用すると、1450 W をシステムで使用できます。
図 4. 3000 W 110 VAC のみでサポートされる追加の電源プラグ

凡例

説明
1

NEMA 5-20P

北米用電源コードの製品 ID：CAB-7513AC

110 VAC（20 A）

電源 AC 電源コード

次の表に、AC 入力電源モジュールで使用できる 3000 W AC 電源コードの仕様を示します。表には、電源コードの図の参照先も示されています。

表 5. 電源モジュール AC 電源コード

ロケール

電源コード部品番号

電源プラグ タイプ

コードセット定格
北米/日本 CAB-9K2A-NA NEMA 5-20 20 A、125 VAC
米国/日本 CAB-9K16A-US2 NMEA L6-20 16A、250 VAC
オーストラリア CAB-9K16A-AUS AU20S3 16A、250 VAC
中国 CAB-9k16A-CH GB16C 16A、250 VAC
International CAB-9K16A-INT IEC 309 16A 250V AC

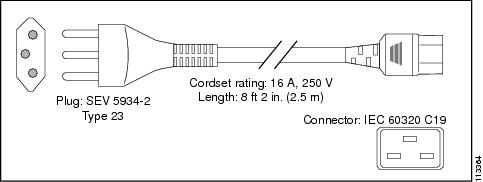

スイス CAB-9K16A-SW SEV 5934 16 A 250 VAC
ヨーロッパ大陸 CAB-9K16A-EU CEE7/7 16 A 250 VAC
キャビネット ジャンパ電源コード CAB-C19-CBN C 20 ～ C19 16 A 250 VAC
