デプロイ概要
Cisco Nexus ダッシュボードは、複数のデータセンター サイト向けの中央管理コンソールであり、Nexus Insights や Nexus Assurance Engine などのシスコ データセンター運用アプリケーションをホストするための共通プラットフォームです。これらのアプリケーションは、すべてのデータセンター サイトで広く利用でき、ネットワーク ポリシーと運用のリアルタイム分析、可視性、および保証を提供します。Cisco Multi-Site Orchestrator は、ホスト アプリケーションとして Nexus ダッシュボードで実行することもできます。
Nexus Dashboard は、これらのマイクロサービスベースのアプリケーションに共通のプラットフォームと最新のテクノロジースタックを提供し、さまざまな最新アプリケーションのライフサイクル管理を簡素化し、これらのアプリケーションを実行および維持するための運用オーバーヘッドを削減します。また、ローカルにホストされているアプリケーションとの外部のサードパーティ製アプリケーションの中央統合ポイントも提供します。

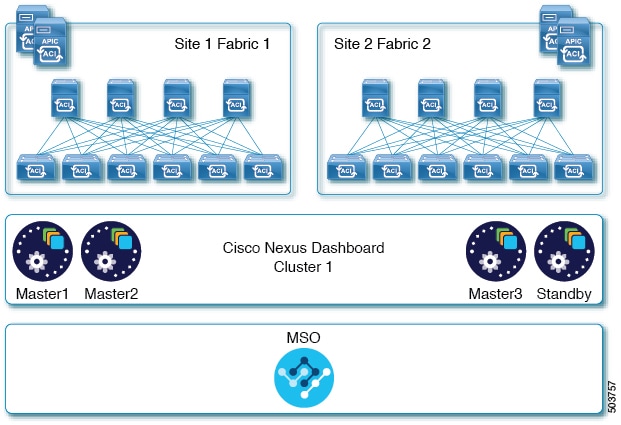

各 Nexus ダッシュボード クラスタは、3 つのマスターノードで構成されます。物理的な Nexus ダッシュボード クラスタの場合は、最大 4 つのワーカー ノードをプロビジョニングして水平方向のスケーリングを有効にし、最大 2 つのスタンバイ ノードを使用して、マスターノードに障害が発生した場合にクラスタを簡単に回復できます。仮想クラスタとクラウド クラスタでは、ベース 3 ノード クラスタのみがサポートされます。
 （注） |
このドキュメントでは、3 ノード クラスタの初期設定について説明します。クラスタが稼働したら、 『Cisco Nexus Dashboard User Guide』の説明に従って追加ノードを設定して展開できます。このガイドは、Nexus Dashboard GUI から直接入手することもできます。 |
ハードウェアとソフトウェアのスタック
Nexus Dashboard は、ソフトウェアフレームワーク（Nexus Dashboard）が事前インストールされた、特殊な Cisco UCS サーバー（Nexus Dashboard プラットフォーム）のクラスタとして提供されます。Cisco Nexus Dashboard ソフトウェアスタックは、ハードウェアから分離して、多数の仮想フォームファクタで展開できます。このドキュメントでは、「Nexus Dashboard プラットフォーム」は具体的にはハードウェアを指し、「Nexus Dashboard」はソフトウェアスタックと GUI コンソールを指します。
このガイドでは、Nexus ダッシュボード ソフトウェアの初期導入について説明します。ハードウェアのセットアップについては 『Nexus Dashboard Hardware Setup Guide』で説明しています。その他の Nexus ダッシュボードの操作手順については、 『Cisco Nexus Dashboard User Guide』を参照してください。
Nexus ダッシュボードと Cisco DCNM
Nexus ダッシュボードは、Cisco DCNM のコンテキストで使用できます。この場合、DCNM は Nexus ダッシュボード ソフトウェア スタックで実行されているアプリケーションではありません。代わりに、DCNM イメージ（.iso）が Nexus ダッシュボード物理サーバに直接インストールされ、Cisco DCNM でインストールおよび実行されているアプリケーションに追加のコンピューティング リソースを提供し、DCNM プラットフォームの水平スケーリングを可能にします。このドキュメントでは、Nexus
ダッシュボード ソフトウェア スタックの導入について説明しているため、Nexus ダッシュボード ハードウェアへの DCNM のインストールに関する情報については、展開タイプに適した 『Cisco DCNM Installation Guide』を参照してください。
利用可能なフォーム ファクタ
Cisco Nexus ダッシュボード、リリース 2.0.1 および 2.0.2g は、物理アプライアンスとしてのみ展開できます。これは、購入した Nexus ダッシュボード プラットフォーム ハードウェアにすでに展開されているソフトウェア スタックを指します。
Cisco Nexus ダッシュボード、リリース 2.0.2h は、さまざまなフォーム ファクタを使用して展開できます。ただし、すべてのノードに同じフォーム ファクタを使用する必要があります。同じクラスタ内で異なるフォーム ファクタを混在させることはサポートされていません。
（注） |

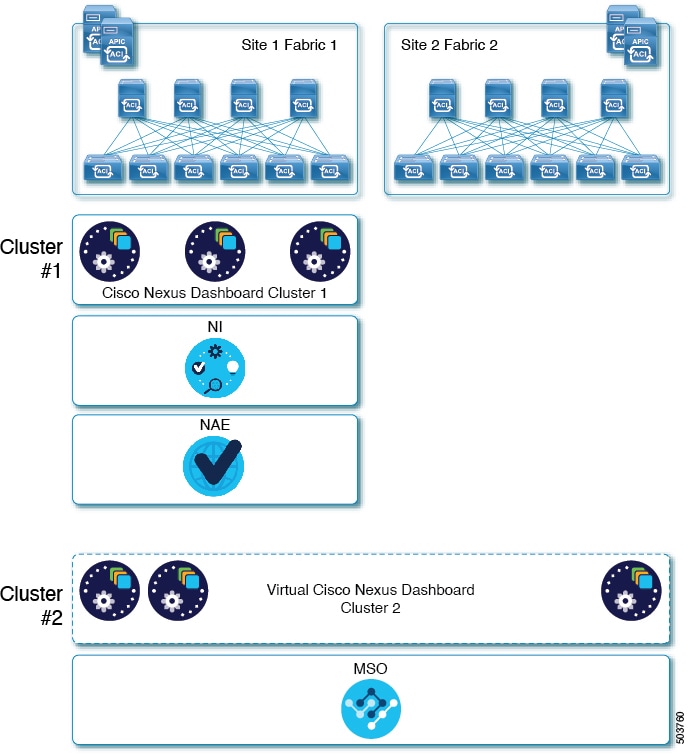

Nexus ダッシュボード、リリース 2.0.2h は、Multi-Site Orchestrator アプリケーションの仮想フォーム ファクタクラスタのみをサポートします。Nexus Insights などの他のアプリケーションの場合は、物理クラスタを展開する必要があります。 |
-
Cisco Nexus ダッシュボード物理アプライアンス（
.iso）このフォームファクタは、Cisco Nexus Dashboard のソフトウェアスタックが事前にインストールされた状態で購入した元の物理アプライアンスハードウェアを指します。
このドキュメントの後半のセクションでは、既存の物理アプライアンスハードウェアでソフトウェアスタックを設定してクラスタを展開する方法について説明します。元の Cisco Nexus ダッシュボード プラットフォーム ハードウェアのセットアップについては、 『Cisco Nexus Dashboard Hardware Setup Guide』を参照してください。
-
VMware ESX (
.ova)3つのVMware ESX仮想マシンを使用してNexusダッシュボードクラスタを展開できる仮想フォームファクタ。
-
Amazon Web Services (
.ami)3つのAWSインスタンスを使用してNexusダッシュボードクラスタを展開できるクラウドフォームファクタ。
-
Microsoft Azure (
.arm)3 つの Azure インスタンスを使用して Nexus ダッシュボード クラスタを展開できるクラウド フォーム ファクタ。
以前のバージョンの Nexus ダッシュボードからのアップグレード
すでに Nexus ダッシュボード リリース 2.0.1 以降を実行している場合は、Nexus ダッシュボードのアップグレードの説明に従って、クラスタ設定とアプリケーションを保持したまま、最新リリースにアップグレードできます。
Application Services Engine からのアップグレード
Application Services Engine リリース 1.1.3d を物理アプライアンスとして実行している場合は、Nexus ダッシュボードにアップグレードして、Nexus ダッシュボードのアップグレード に説明されているクラスタの設定とアプリケーションを保持できます。
Application Services Engine リリース 1.1.3d を仮想アプライアンスまたはリリース 1.1.3d より前のリリースとして実行している場合、クラスタのステートフル アップグレードまたは移行は Nexus ダッシュボード リリース 2.0.2h 以降でのみサポートされます。リリース 2.0.1 または 2.0.2g を導入する場合は、新しい物理アプライアンス クラスタを導入し、すべてのアプリケーションを再インストールする必要があります。
クラスタサイジングのガイドライン
Nexus Dashboard は、アプリケーションの共同ホスティングをサポートします。実行するアプリケーションの種類と数によっては、クラスタに追加のワーカーノードを展開する必要があります。クラスタのサイジング情報と、特定の使用例に基づく推奨ノード数については、 『Cisco Nexus Dashboard Cluster Sizing』を参照してください。
最初の 3 ノード クラスタが稼働したら、『Cisco Nexus Dashboard User Guide』の説明に従って追加ノードを設定して展開できます。このガイドは、Nexus ダッシュボード GUI から直接入手することもできます。
サポートされるアプリケーション
サポートされるアプリケーションの完全なリスト、および関連する互換性と相互運用性の情報については、 『Cisco Day-2 Operations Apps Support Matrix』を参照してください。
次の表に、Nexus ダッシュボード リリース2.xの推奨アプリケーション リリース バージョンの参照先を示します。
|
Nexus ダッシュボードのリリースとフォーム ファクタ |
Nexus Insights |
Multi-Site Orchestrator |
Network Assurance Engine |
|---|---|---|---|
|
Nexus ダッシュボード、リリース2.0.1 物理クラスタ |
5.0(1) |
3.2(1) |
5.1(1a) |
|
Nexus ダッシュボード、リリース 2.0.2g 物理クラスタ |
5.1(1) |
3.2(1) |
5.1（1b） |
|
Nexus ダッシュボード、リリース 2.0.2h 物理クラスタ |
5.1(1) |
3.3(1) |
5.1（1b） |
|
Nexus ダッシュボード、リリース 2.0.2h 仮想クラスタ |
サポート対象外 |
3.3(1) |
サポート対象外 |
