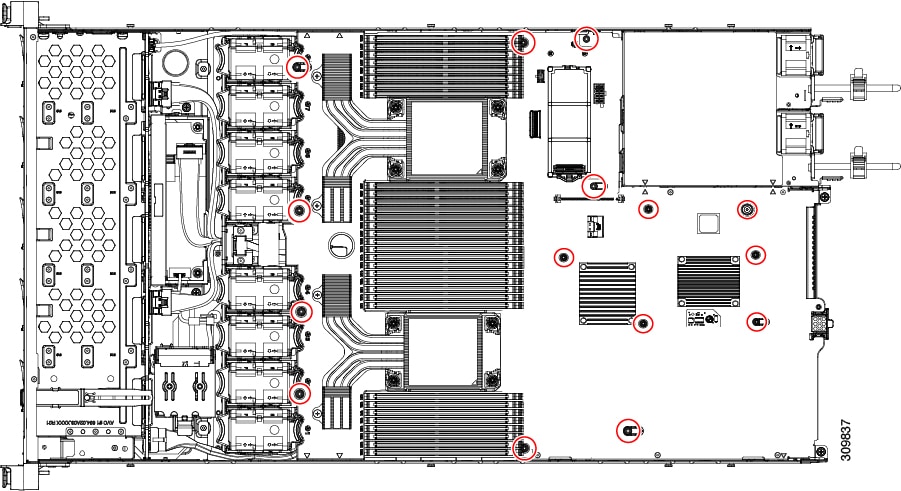

ステップ 1

次のようにして、上部カバーを取り外します。

1. カバーラッチがロックされている場合は、ロックを横にスライドさせてロックを解除します。

   ラッチのロックが解除されると、ハンドルが持ち上がり、ハンドルをつかむことができます。

2. ラッチの端を持ち上げて、垂直に 90 度回転するようにします。

3. 同時に、カバーを背後方向にスライドさせ、上部カバーをサーバからまっすぐ持ち上げ、横に置きます。

ステップ 2

次のようにして、上部カバーを取り付けます。

1. ラッチが完全に開いた位置にある状態で、カバーを、前面カバー パネルのへりから数インチ後方のサーバ上部に置きます。

2. ラッチが接触するまでカバーを前方にスライドさせます。

3. ラッチを閉じる位置まで押し下げます。ラッチを押し下げながら、カバーを閉じた位置まで前方に押します。

4. ロックボタンを横に左にスライドさせて、ラッチをロックします。

   ラッチをロックすると、ブレードの取り付け時にサーバのラッチ ハンドルがはみ出さないようになります。

1

カバー ロック

2

カバー ラッチ ハンドル

ステップ 1

次のようにして、交換するドライブを取り外すか、ベイからブランク ドライブ トレイを取り外します。

1. ドライブ トレイの表面にある解除ボタンを押します。

2. イジェクト レバーを持ってい開き、ドライブ トレイをスロットから引き出します。

3. 既存のドライブを交換する場合は、ドライブをトレイに固定している 4 本のドライブ トレイ ネジを外し、トレイからドライブを取り外します。

ステップ 2

次のようにして、新しいドライブを取り付けます。

1. 空のドライブ トレイに新しいドライブを置き、4 本のドライブ トレイ ネジを取り付けます。

2. ドライブ トレイのイジェクト レバーを開いた状態で、ドライブ トレイを空のドライブ ベイに差し込みます。

3. バックプレーンに触れるまでトレイをスロット内に押し込み、イジェクト レバーを閉じてドライブを所定の位置に固定します。

1	イジェクト レバー	3	ドライブ トレイのネジ（各側面に 2 本）
2	解除ボタン	4	ドライブ トレイから取り外されたドライブ

ステップ 1

既存のフロントローディング NVMe SSD を取り外します。

1. NVMe SSD をシャットダウンして、OS 通知を伴う取り外しを開始します。オペレーティング システムのインターフェイスを使用してドライブをシャットダウンし、ドライブ トレイの LED を確認します。

   • 緑色：ドライブは使用中で、正常に機能しています。取り外さないでください。

   • 緑色で点滅：シャットダウン コマンドの後、ドライバをアンロード中です。取り外さないでください。

   • 消灯：ドライブは使用されておらず、安全に取り外すことができます。

2. ドライブ トレイの表面にある解除ボタンを押します。

3. イジェクト レバーを持ってい開き、ドライブ トレイをスロットから引き出します。

4. SSD をトレイに固定している 4 本のドライブ トレイ ネジを外し、トレイから SSD を取り外します。

ステップ 2

新しいフロントローディング NVMe SSD を取り付けます。

1. 空のドライブ トレイに新しい SSD を置き、4 本のドライブ トレイ ネジを取り付けます。

2. ドライブ トレイのイジェクト レバーを開いた状態で、ドライブ トレイを空のドライブ ベイに差し込みます。

3. バックプレーンに触れるまでトレイをスロット内に押し込み、イジェクト レバーを閉じてドライブを所定の位置に固定します。

ステップ 3

ドライブ トレイの LED を確認し、緑色に戻るまで待ってからドライブにアクセスします。

1	イジェクト レバー	3	ドライブ トレイのネジ（各側面に 2 本）
2	解除ボタン	4	ドライブ トレイから取り外されたドライブ

ステップ 1

既存の CPU/ヒートシンク アセンブリをサーバから取り外します。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

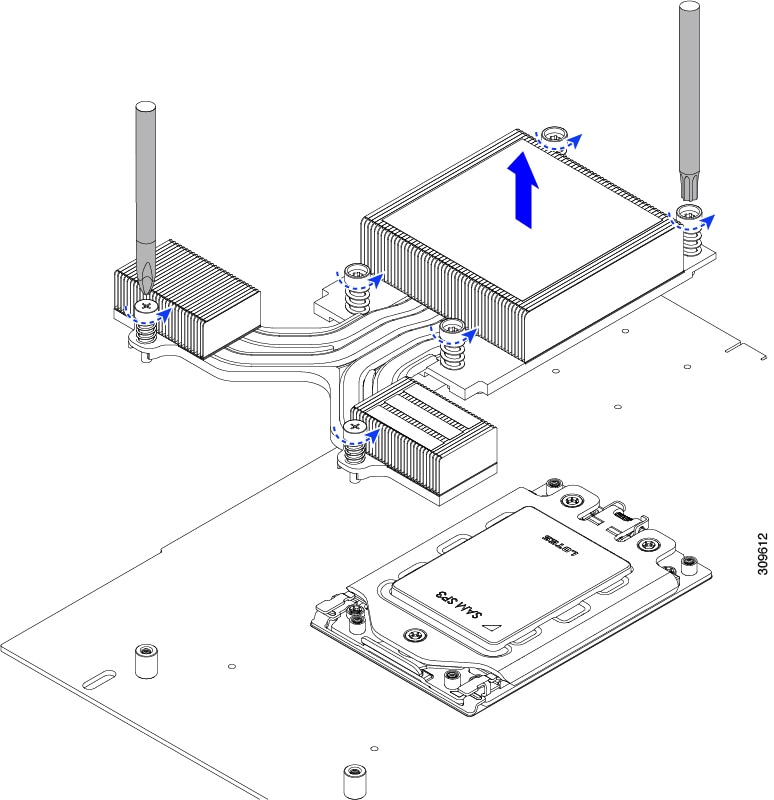

4. 交換用 CPU に付属している T-20 トルクス ドライバを使用して、アセンブリをマザーボードのスタンドオフに固定している 4 つの非脱落型ナットを緩めます。

   （注）	ヒートシンクを持ち上げたときに水平になるようにヒートシンクのナットを均等に緩めます。ヒートシンクのラベルに示されている順序でヒートシンクのナットを緩めます（4、3、2、1、6、5）。



5. ヒートシンクを取り外します。



6. 3 本のソケット フレームのねじを緩めます。

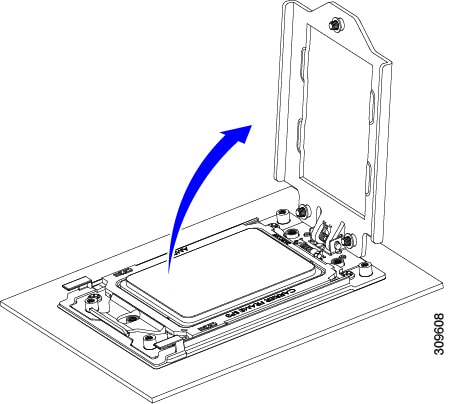

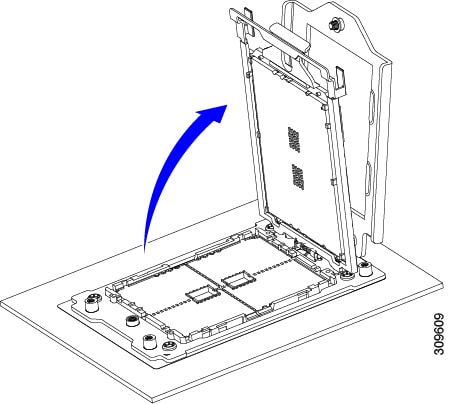

7. ソケットフレームを開きます。



8. レールフレームを開きます。

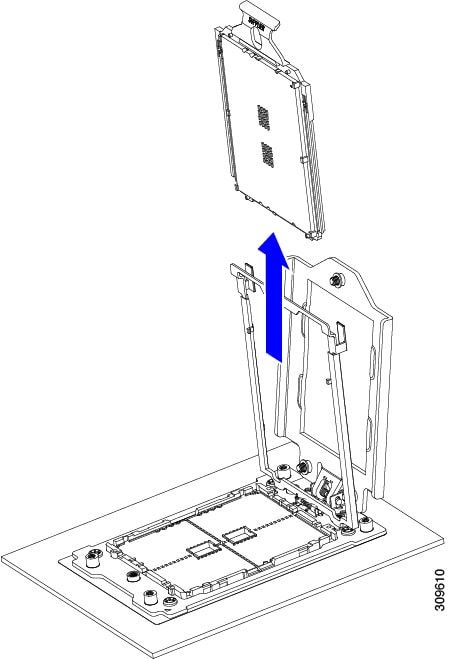

9. キャリア フレームを付けたまま CPU を取り外します。



ステップ 2

次のようにして、新しい CPU を取り付けます。

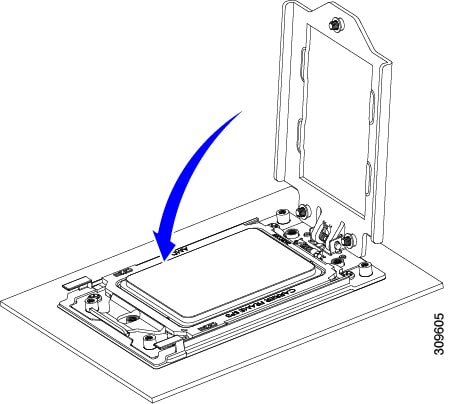

1. そのキャリア フレーム上のハンドル タブでのみ CPU を持ち上げ、開いているレール フレームに向かって慎重にスライドさせます。

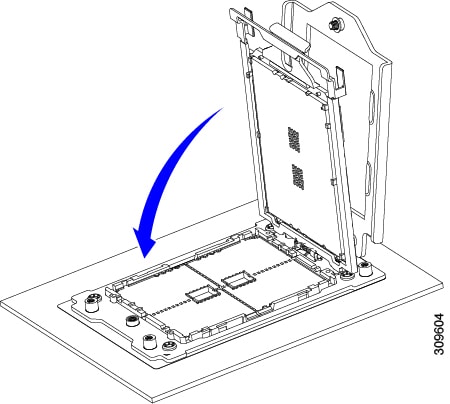

2. ゆっくりレールフレームを閉じて、フラットな、閉じた位置にします。



3. ゆっくりソケットフレームを閉じて、フラットな、閉じた位置にします。



4. 1、2、3 の順序でソケット フレームの 3 つのネジを締めます。



ステップ 3

新しい TIM をヒートシンクに塗布します。

1. ヒートシンクの古い TIM に、ヒートシンク クリーニング キット（UCSX-HSCK=）付属の洗浄液を塗布し、少なくとも 15 秒間吸収させます。

2. ヒートシンク クリーニング キットに同梱されている柔らかい布を使用して、ヒートシンクからすべての TIM を拭き取ります。ヒートシンクの表面に傷をつけないように注意してください。

3. 新しい CPU（UCS-CPU-TIM=）に付属の TIM のシリンジを使用して、CPU の上部に 4 立法センチメートルのサーマル インターフェイス マテリアルを貼り付けます。次に示すパターンに倣って、均一に塗布します。



   注意	適切に冷却を行うため、ご使用の CPU に対応した正しいヒートシンクだけを使用します。

ステップ 4

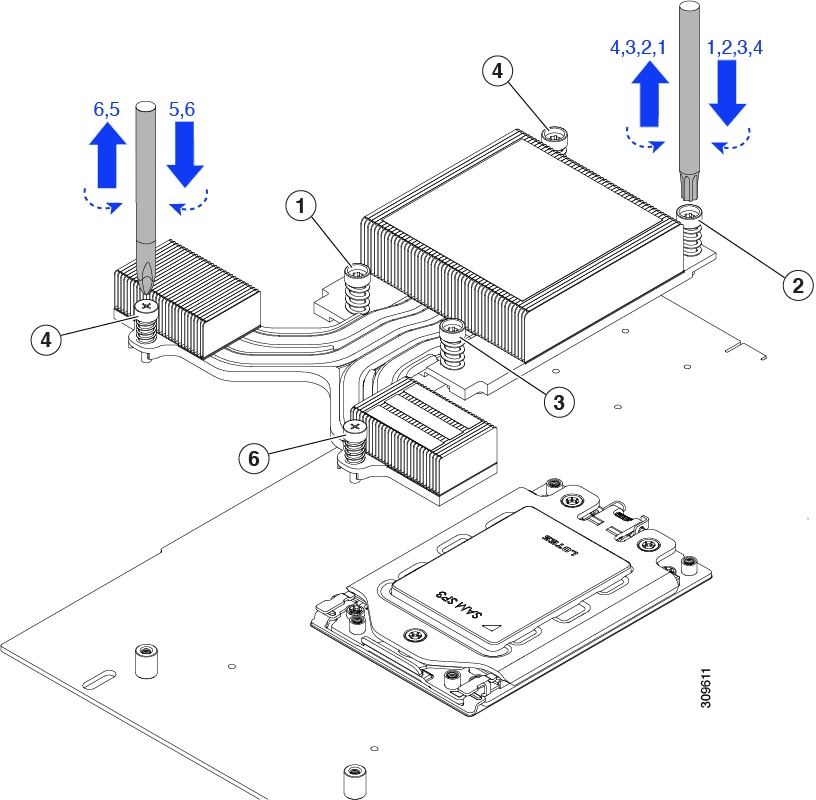

CPU にヒートシンクを取り付けます。

1. CPU ソケット上でヒートシンクを配置します。ソケット フレームの三角形マークとヒートシンクの三角形-マークの位置を合わせます。

2. T-20 トルクス ドライバを使用して、ヒートシンクを固定する 6 本の取り付けネジを締めます。

   注意	ヒートシンクを水平に下ろすため、ヒートシンク ネジを交互に均等に締めます。ヒートシンク ラベルに示されている順番で、ヒートシンク ネジを締めます (1、2、3、4、5、6)。

ステップ 5

取り外したすべてのケーブルを再接続します。

ステップ 6

サーバの電源をオンにします。

ステップ 1

次のようにして、既存の DIMM を取り外します。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

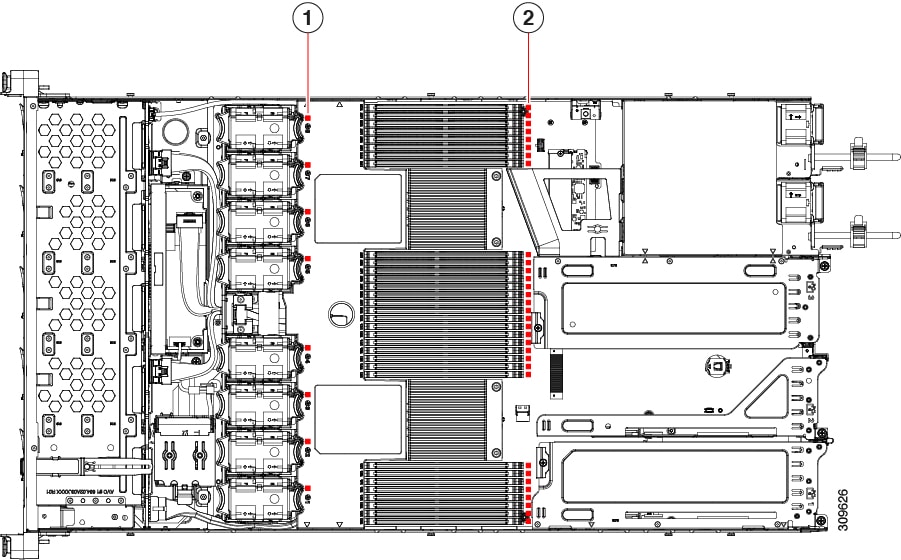

4. DIMM スロットの前端を覆うエアー バッフルを取り外してスペースを空けます。

5. 取り外す DIMM の位置を確認し、DIMM スロットの両端のイジェクト レバーを開きます。

ステップ 2

次のようにして、新しい DIMM を取り付けます。

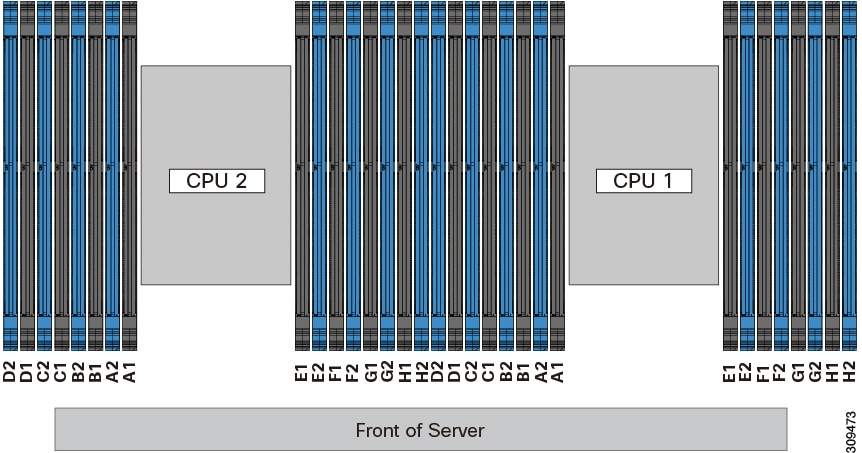

1. 新しい DIMM をマザーボード上の空のスロットの位置に合わせます。DIMM スロットの位置合わせ機能を使用して、DIMM を正しい向きに配置します。

2. DIMM がしっかりと装着され、両端のイジェクト レバーが所定の位置にロックされるまで、DIMM の上部の角を均等に押し下げます。

3. 上部カバーをサーバに再度取り付けます。

4. サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

ステップ 1

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

ステップ 2

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

ステップ 3

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 4

ソケットからキャリアを取り外します。

1. 電源装置 1 の前のソケットに装着されているミニストレージ モジュール キャリアを見つけます。

2. キャリアの両端で、キャリアを固定しているクリップを外側に押します。

3. キャリアの両端を持ち上げて、マザーボードのソケットから外します。

4. キャリアを静電気防止シートの上に置きます。

ステップ 5

キャリアをそのソケットに取り付けます。

1. キャリアのコネクタを下向きにし、マザーボードのソケットと同じ端で、キャリアをソケット上に置きます。2 つの位置合わせペグが、キャリアの 2 つの穴の位置に合っている必要があります。

2. キャリアのソケットの端をそっと押し下げて、2 本のペグをキャリアの 2 つの穴に通します。

3. 固定クリップが両端でカチッと鳴るまで、キャリアを押し下げます。

ステップ 6

上部カバーをサーバに再度取り付けます。

ステップ 7

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

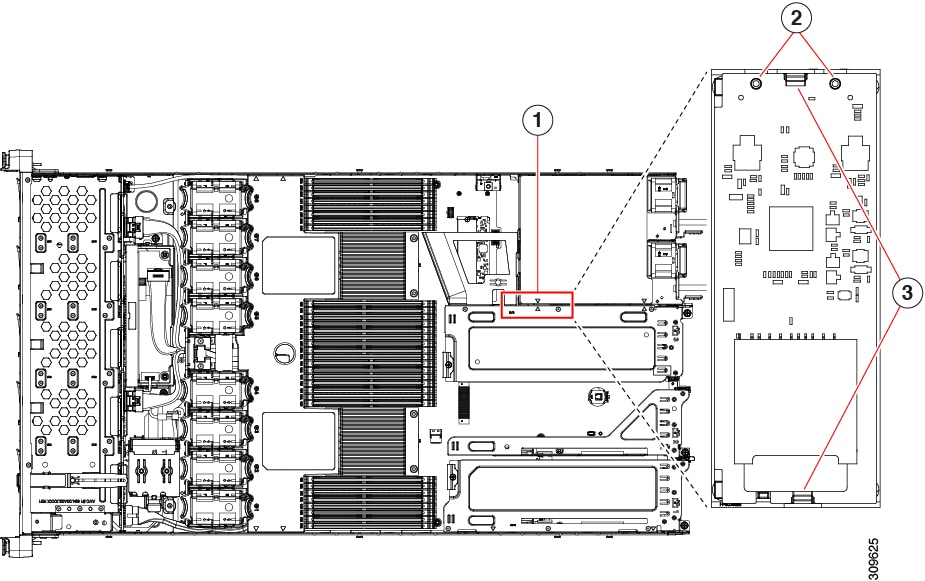

1	マザーボード上のソケットの場所	3	固定クリップ
2	配置ペグ	-

ステップ 1

ミニストレージ モジュール キャリアの交換の説明に従って、サーバの電源を切り、ミニストレージ モジュール キャリアをサーバから取り外します。

ステップ 2

次のようにして、M.2 SSD を取り外します。

1. No. 1 プラス ドライバを使用して、M.2 SSD をキャリアに固定している 1 本のネジを外します。

2. キャリアのソケットから M.2 SSD を取り外します。

ステップ 3

次のようにして、新しい M.2 SSD を取り付けます。

1. M.2 SSD を下に向け、コネクタの終端をキャリアのソケットに挿入します。M.2 SSD のラベルが上向きになっている必要があります。

2. M.2 SSD を押し、キャリアに対して平らになるようにします。

3. M.2 SSD の端をキャリアに固定する 1 本のネジを取り付けます。

ステップ 4

ミニストレージ モジュール キャリアをサーバに再度取り付け、ミニストレージ モジュール キャリアの交換の説明に従ってサーバの電源を入れます。

ステップ 1

交換する電源装置を取り外すか、空のベイからブランク パネルを取り外します。

1. 次のいずれかの操作を実行します。

   • サーバーに電源装置が 1 つしかない場合は、サーバのシャットダウンと電源切断の説明に従ってサーバーをシャットダウンし、電源を切断します。

   • サーバーに電源装置が 2 つある場合は、サーバーをシャットダウンする必要はありません。

2. 交換する電源装置から、電源コードを取り外します。

3. 電源装置のハンドルをつかみながら、リリース レバーをハンドルに向けてひねります。

4. 電源装置をベイから引き出します。

ステップ 2

次のようにして、新しい電源装置を取り付けます。

1. 電源装置のハンドルをつかみ、空のベイに新しい電源装置を挿入します。

2. リリース レバーがロックされるまで、電源装置をベイに押し込みます。

3. 電源コードを新しい電源装置に接続します。

4. サーバーをシャットダウンした場合にのみ、電源ボタンを押して、サーバーを主電源モードで起動します。

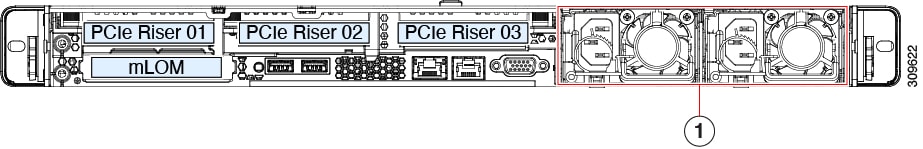

1

電源の場所。

ステップ 1

交換する DC 電源装置を取り外すか、空のベイからブランク パネルを取り外します。

1. 次のいずれかの操作を実行します。

   • DC 電源装置が 1 つしかないサーバで電源装置を交換する場合は、サーバのシャットダウンと電源切断の説明に従ってサーバをシャットダウンし、電源を切断します。

   • DC 電源装置が 2 つあるサーバで電源装置を交換する場合は、サーバをシャットダウンする必要はありません。

2. 交換する電源装置から、電源コードを取り外します。コネクタ固定クリップを少し持ち上げて、電源装置のソケットからコネクタを引き抜きます。

3. 電源装置のハンドルをつかみながら、リリース レバーをハンドルに向けてひねります。

4. 電源装置をベイから引き出します。

ステップ 2

新しい DC 電源装置を取り付けます。

1. 電源装置のハンドルをつかみ、空のベイに新しい電源装置を挿入します。

2. リリース レバーがロックされるまで、電源装置をベイに押し込みます。

3. 電源コードを新しい電源装置に接続します。固定クリップがカチッと所定の位置に収まるまで、コネクタをソケットに押し込みます。

4. サーバをシャットダウンした場合にのみ、電源ボタンを押して、サーバを主電源モードで起動します。

1	鍵状ケーブル コネクタ（CAB-48DC-40A-8AWG）	3	PSU ステータス LED
2	鍵状 DC 入力ソケット	-

ステップ 1

感電の危険を避けるために、施設の回路ブレーカーの DC 電源装置をオフにします。

ステップ 2

ケーブルの終端処理されていない端を、施設の DC 電源入力ソースに配線します。

ステップ 3

ケーブルの終端処理されている端を、電源のソケットに接続します。コネクタは、配線の極性とアースが正しくなるように、鍵状構造になっています。

ステップ 4

施設の回路ブレーカーで DC 電源を復旧させます。

ステップ 5

電源ボタンを押し、サーバーをブートして主電源モードに戻します。

1	鍵状ケーブル コネクタ（CAB-48DC-40A-8AWG）	3	PSU ステータス LED
2	鍵状 DC 入力ソケット	-

ステップ 6

追加のシャーシの接地については、「取り付け接地（3-66 ページ）」を参照してください。

ステップ 1

PCIe ライザーから既存の PCIe カード（またはブランク パネル）を取り外します。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

4. 交換する PCIe カードのポートから、すべてのケーブルを外します。

5. 両手を使って、外部ライザー ハンドルとライザー前面の青い領域をつかみます。

6. まっすぐ持ち上げて、ライザーのコネクタをマザーボード上の 2 つのソケットから外します。ライザーを上下逆にして静電気防止シートの上に置きます。

7. カードの背面パネル タブを固定しているヒンジ付きプラスチック製固定具を開きます。

8. PCIe カードの両端を均等に引いて、PCIe ライザーのソケットから取り外します。

   ライザーにカードがない場合は、ライザーの背面の開口部からブランク パネルを取り外します。

ステップ 2

次のようにして、新しい PCIe カードを取り付けます。

1. ヒンジ付きプラスチック製固定具を開いた状態で、新しい PCIe カードを PCIe ライザーの空ソケットの位置に合わせます。

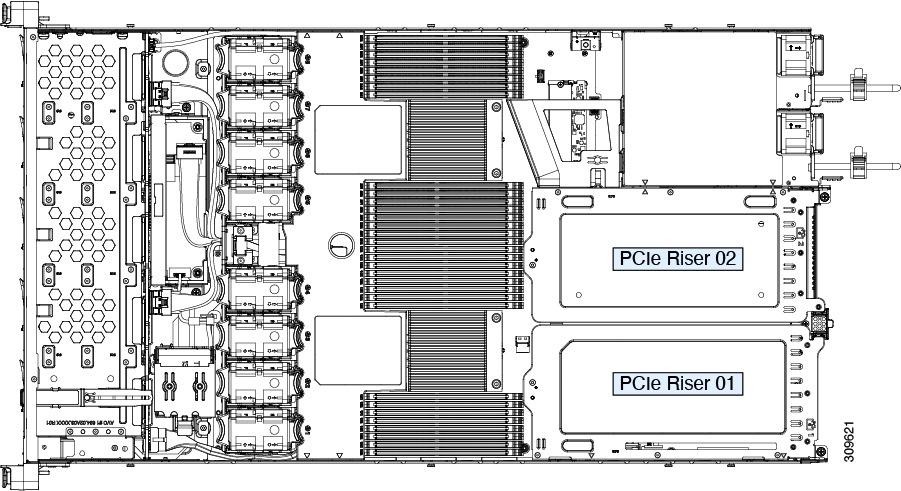

   PCIe ライザー 1/スロット 1 には、ライザーの前端に長いカード ガイドがあります。長いカード ガイド内のスロットは、フルレングス カードをサポートします。

2. カードの両端を均等に押し下げて、ソケットにしっかりと装着します。

3. カードの背面パネル タブがライザーの背面パネルの開口部に対して水平であることを確認したら、カードの背面パネル タブでヒンジ付きタブ固定具を閉じます。

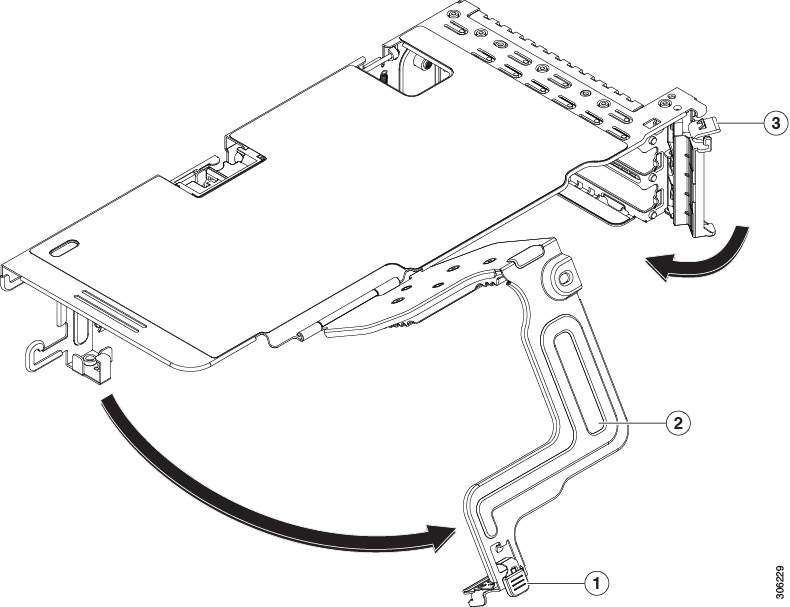

   1	ヒンジ付き固定プレートのリリース ラッチ	3	ヒンジ付きカード タブ固定具
   2	ヒンジ付き固定プレート

4. PCIe ライザーを、マザーボード上の 2 つのソケットと 2 つのシャーシ位置合わせチャネルの上に配置します。

5. PCIe ライザーの両端を慎重に押し下げて、2 つのコネクタをマザーボード上の 2 つのソケットにしっかりと差し込みます。

6. 上部カバーをサーバに再度取り付けます。

7. サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

ステップ 1

次のようにして、サーバにコンポーネントを取り付ける準備をします。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 2

サーバから既存のストレージ コントローラ カードを取り外します。

1. 既存のカードから SAS/SATA ケーブルとすべての SuperCap ケーブルを外します。

2. カードの青色のイジェクト レバーを持ち上げ、マザーボードのソケットからカードを外します。

3. カードのキャリア フレームをまっすぐ持ち上げ、カードをマザーボード ソケットから外し、シャーシ ウォールの 2 つのペグからフレームを外します。

4. 既存のカードをプラスチック製のキャリア ブラケットから取り外します。保持タブを脇の方へ慎重に押して、ブラケットからカードを持ち上げます。

ステップ 3

新しいストレージ コントローラ カードを取り付けます。

1. 新しいカードをプラスチック製のキャリア ブラケットに取り付けます。保持タブがカードの端を覆うようにします。

2. アセンブリをシャーシの上に配置し、カードの端をマザーボードのソケットの位置に合わせます。同時に、キャリア ブラケットの後ろにある 2 つのスロットを、内側シャーシ ウォールのペグの位置に合わせます。

3. カードの両隅を押し、ライザー ソケットにコネクタを装着します。同時に、キャリア フレームのスロットが内側シャーシ ウォールのペグに収まっていることを確認します。

4. カードの青色のイジェクト レバーを完全に閉じ、ソケットにカードを固定します。

5. 新しいカードに SAS/SATA ケーブルとすべての SuperCap ケーブルを接続します。

   初めて取り付ける場合は、ケーブル配線の手順についてストレージ コントローラのケーブル コネクタとバックプレーンを参照してください。

ステップ 4

上部カバーをサーバに再度取り付けます。

ステップ 5

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

ステップ 6

スタンドアロン モードでサーバーが実行されている場合、Cisco UCS Host Upgrade Utility を使用してコントローラ ファームウェアを更新し、コントローラの正しい suboem id をプログラムします。

（注）

スタンドアロン モードのみで実行されているサーバ：コントローラ ハードウェア（UCSC-RAID-M6HD および UCSC-SAS-M6HD）を交換した後に、ファームウェアの現在のバージョンが更新バージョンと同じであった場合でも、Cisco UCS Host Upgrade Utility（HUU）コントローラのファームウェアの更新を実行する必要があります。これは、コントローラの suboem-id をサーバ SKU 用の正しい値にプログラムするために必要です。これを行わないと、ドライブの一覧がソフトウェアで正しく表示されないことがあります。この問題は、UCSM モードで制御されるサーバには影響しません。 サーバのコンポーネントを互換性のあるレベルにするユーティリティをダウンロードして使用する手順については、ご使用の Cisco IMC リリースの HUU ガイドを参照してください：HUU ガイド。

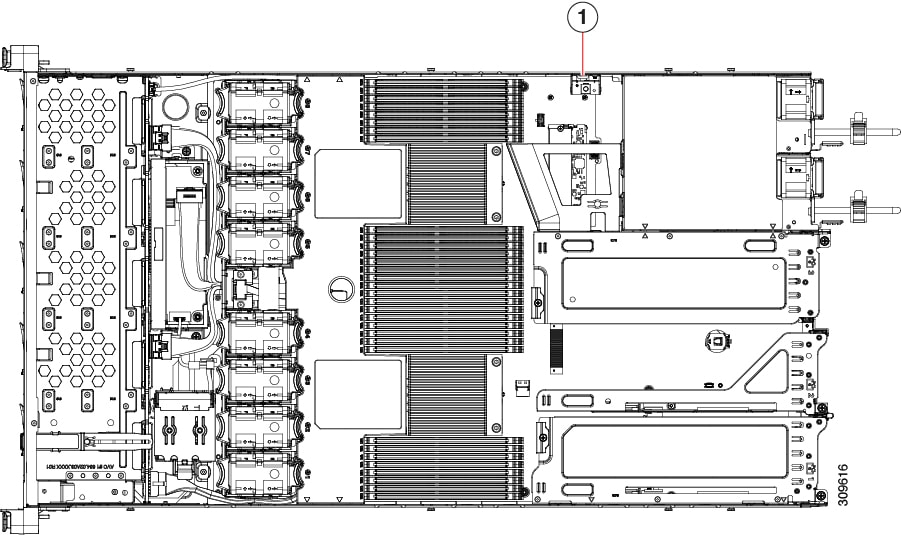

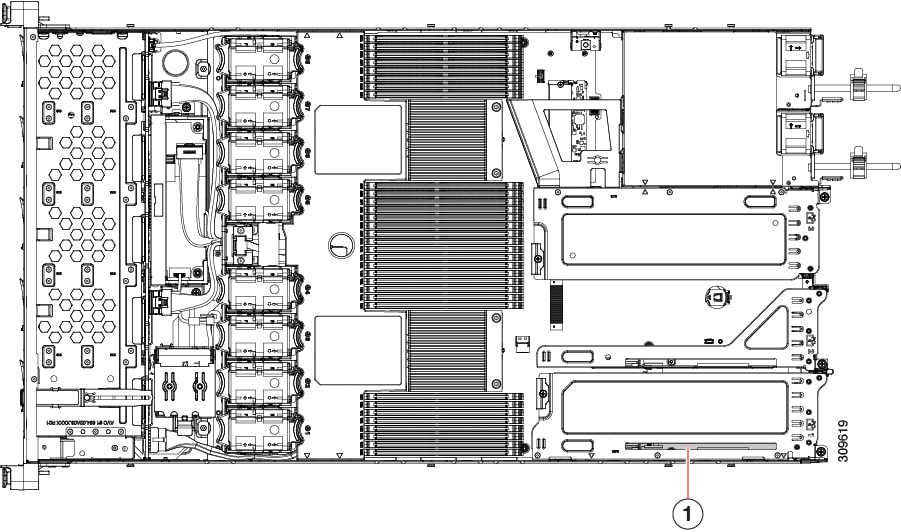

1	ストレージ コントローラ カードの位置

ステップ 1

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

ステップ 2

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

ステップ 3

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 4

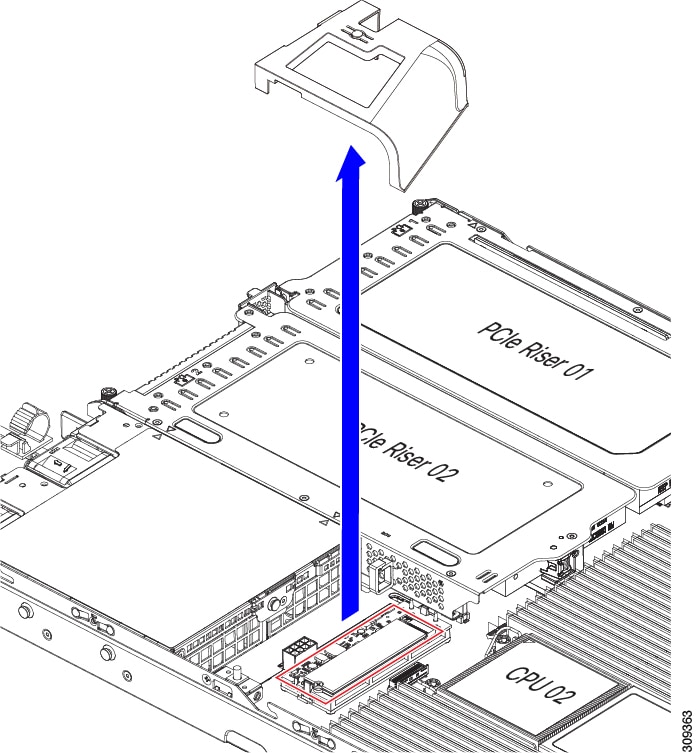

CPU 2 と PCIe ライザー 3 の間にあるエアー バッフルを持って取り外します。

ステップ 5

マザーボード ソケットからコントローラを取り外します。

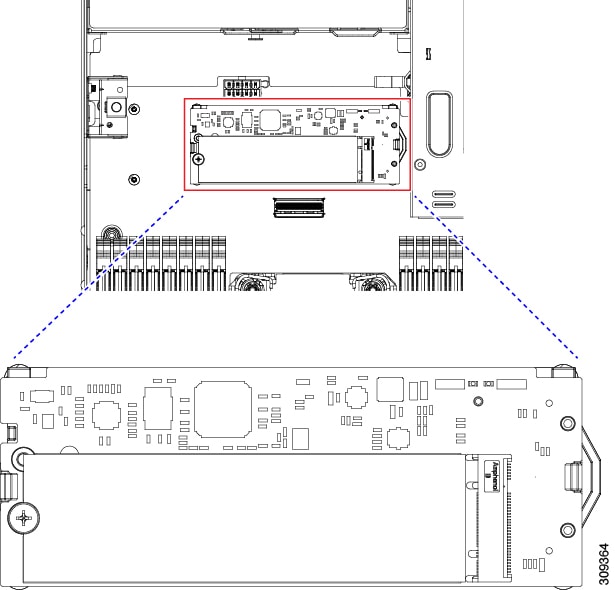

1. CPU 2 のすぐ後ろのソケットにあるコントローラの位置を確認します。



2. コントローラ ボードの両端で、キャリアを固定しているクリップを外側に押します。

3. コントローラの両端を持ち上げ、マザーボードのソケットから外します。

4. キャリアを静電気防止シートの上に置きます。

ステップ 6

古いコントローラから交換用コントローラに SATA M.2 ドライブを変える場合は、交換用コントローラを取り付ける前に、次の操作を行ってください。

1. No. 1 プラス ドライバを使用して、M.2 ドライブをキャリアに固定している 1 本のネジを取り外します。

2. キャリアのソケットから M. 2 ドライブを持ち上げます。

3. 交換用 M.2 ドライブをコントローラ ボードのソケット上に置きます。

4. M.2 ドライブを下に向け、コネクタの終端をキャリアのソケットに挿入します。M.2 ドライブのラベルが上向きになっている必要があります。

5. M.2 ドライブをキャリアに押し込みます。

6. M.2 SSD の終端をキャリアに固定する 1 本のネジを取り付けます。

7. コントローラの電源を入れ、2 番目の M.2 ドライブを取り付けます。

ステップ 7

マザーボード上のソケットにコントローラを取り付けます。

1. コントローラのコネクタを下向きにし、マザーボードのソケットと同じ端で、コントローラをソケット上に置きます。2 つの配置ペグは、コントローラの 2 つの穴と一致する必要があります。

2. 2 つのペグがコントローラの 2 つの穴を通過するように、コントローラのソケットの端をゆっくりと押し下げます。

3. 固定クリップが両端でカチッと音がしてロックされるまで、コントローラを押し下げます。

ステップ 8

上部カバーをサーバに再度取り付けます。

ステップ 9

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

ステップ 1

次のようにして、サーバにコンポーネントを取り付ける準備をします。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 2

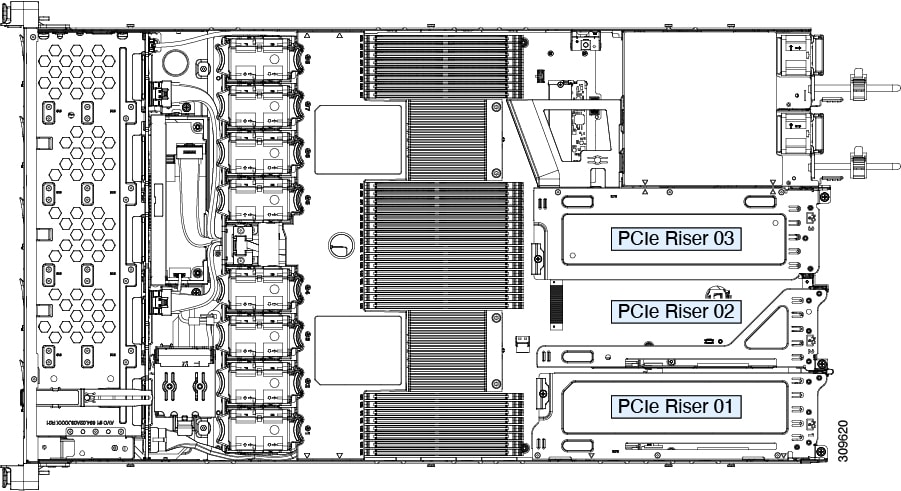

PCIe ライザー 2 にカードが取り付けられているかどうかを確認します。

ステップ 3

次のようにして、TPM を取り付けます。

1. 以下に示されているように、マザーボード上の TPM ソケットを確認します。

2. TPM 回路基板の下部にあるコネクタとマザーボードの TPM ソケットの位置を合わせます。TPM ボードのネジ穴を TPM ソケットに隣接するネジ穴の位置を合わせます。

3. TPM を均等に押し下げて、マザーボード ソケットにしっかりと装着します。

4. 一方向ネジを 1 本取り付けて、TPM をマザーボードに固定します。

5. PCIe ライザー アセンブリを取り外してスペースを空けた場合は、ここでサーバに戻します。

ステップ 4

カバーをサーバに再度取り付けます。

ステップ 5

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を完全に投入します。

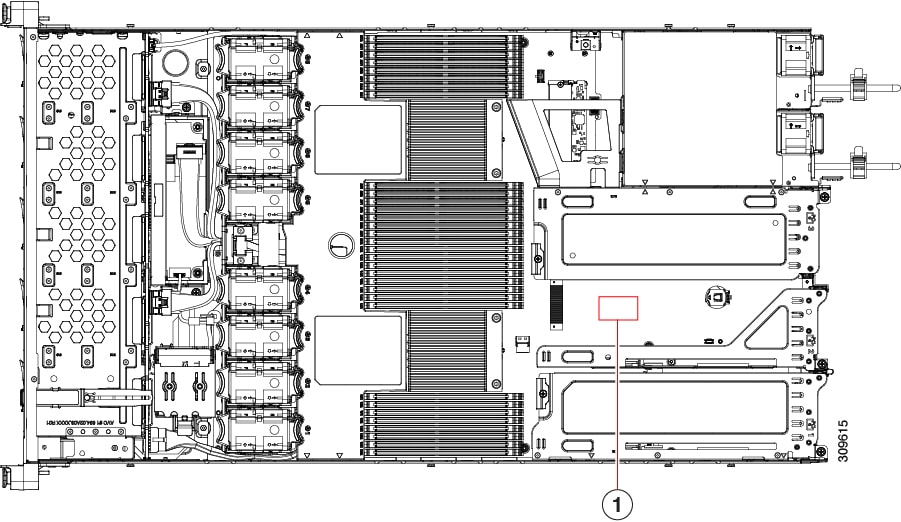

1	マザーボード上の TPM のソケットの場所（PCIe ライザー 2 のカードの下）

ステップ 6

BIOS での TPM サポートの有効化に進みます。

ステップ 1

TPM サポートを有効にします。

1. ブートアップ中に F2 プロンプトが表示されたら、F2 を押して BIOS セットアップに入ります。

2. BIOS 管理者パスワードを使用して、BIOS Setup ユーティリティにログインします。

3. [BIOS Setup Utility] ウィンドウで、[Advanced] タブを選択します。

4. [Trusted Computing] を選択し、[TPM Security Device Configuration] ウィンドウを開きます。

5. [TPM SUPPORT] を [Enabled] に変更します。

6. F10 を押して設定を保存し、サーバをリブートします。

ステップ 2

TPM のサポートがイネーブルになっていることを確認します。

1. ブートアップ中に F2 プロンプトが表示されたら、F2 を押して BIOS セットアップに入ります。

2. BIOS 管理者パスワードを使用して、BIOS Setup ユーティリティにログインします。

3. [詳細（Advanced）] タブを選択します。

4. [Trusted Computing] を選択し、[TPM Security Device Configuration] ウィンドウを開きます。

5. [TPM SUPPORT] と [TPM State] が [Enabled] であることを確認します。

ステップ 1

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。すべての電源装置から電源コードを外します。

ステップ 2

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

ステップ 3

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 4

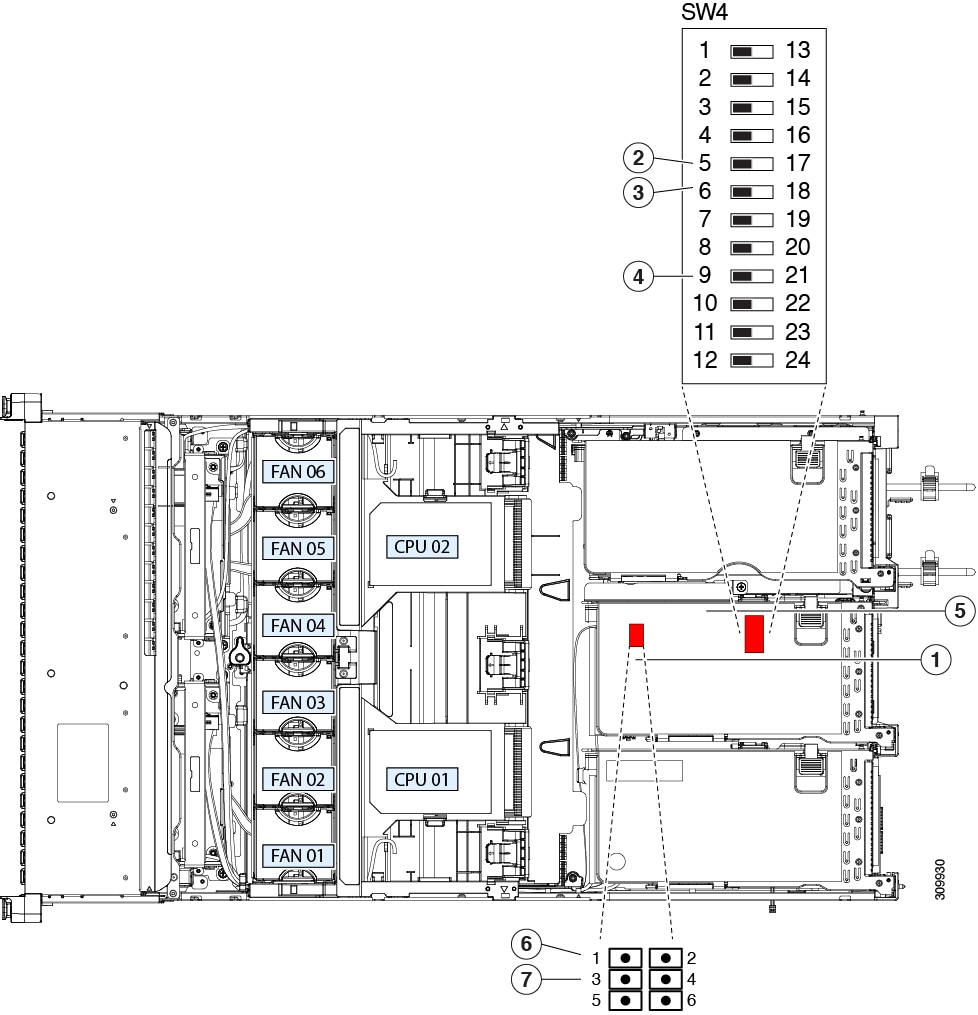

サービス DIP スイッチ、ヘッダーおよびジャンパ に示されている SW4 DIP スイッチとピン 6 〜 18 の位置を確認します。

ステップ 5

BIOS パスワードをクリアするには、ピン 18 の位置に切り替えます（オン：クリア）。

ステップ 6

上部カバーと AC 電源コードをもう一度サーバに取り付けます。サーバの電源がスタンバイ電源モードになり、前面パネルの電源 LED がオレンジ色に点灯します。

ステップ 7

前面パネルの電源ボタンを押して、サーバを主電源モードに戻します。電源 LED が緑色になれば、サーバは主電源モードです。

ステップ 8

電源ボタンを押し、サーバをシャットダウンしてスタンバイ電源モードにし、電流が流れないようにするために AC 電源コードを抜きます。

ステップ 9

サーバーの上部カバーを外します。

ステップ 10

SW4 をピン 6 の位置に戻します（オフ：通常）。

ステップ 11

上部カバーを再度取り付け、サーバをラックに元どおりに配置し、電源コードおよびその他のケーブルを再度接続したら、電源ボタンを押してサーバの電源をオンにします。

ステップ 1

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。すべての電源装置から電源コードを外します。

ステップ 2

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

ステップ 3

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 4

サービス DIP スイッチ、ヘッダーおよびジャンパ に示されている SW4 DIP スイッチとピン 9 〜 21 の位置を確認します。

ステップ 5

CMOS をクリアするには、ピン 21 の位置に切り替えます（オン：クリア）。

ステップ 6

上部カバーと AC 電源コードをもう一度サーバに取り付けます。サーバの電源がスタンバイ電源モードになり、前面パネルの電源 LED がオレンジ色に点灯します。

ステップ 7

前面パネルの電源ボタンを押して、サーバを主電源モードに戻します。電源 LED が緑色になれば、サーバは主電源モードです。

ステップ 8

電源ボタンを押し、サーバをシャットダウンしてスタンバイ電源モードにし、電流が流れないようにするために AC 電源コードを抜きます。

ステップ 9

サーバーの上部カバーを外します。

ステップ 10

SW4 をピン 9 の位置に戻します（オフ：通常）。

ステップ 11

上部カバーを再度取り付け、サーバをラックに元どおりに配置し、電源コードおよびその他のケーブルを再度接続したら、電源ボタンを押してサーバの電源をオンにします。

ステップ 1

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。すべての電源装置から電源コードを外します。

ステップ 2

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

ステップ 3

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 4

ヘッダー ブロック CN4 のピン 1 ～ 2 の場所を確認します（サービス DIP スイッチ、ヘッダーおよびジャンパを参照）。

ステップ 5

CN4 ピン 1 および 2 に 2 ピン ジャンパを取り付けます。

ステップ 6

上部カバーと AC 電源コードをもう一度サーバに取り付けます。サーバの電源がスタンバイ電源モードになり、前面パネルの電源 LED がオレンジ色に点灯します。

ステップ 7

前面パネルの電源ボタンを押して、サーバを主電源モードに戻します。電源 LED が緑色になれば、サーバは主電源モードです。

'Boot from alternate image' debug functionality is enabled.
CIMC will boot from alternate image on next reboot or input power cycle.

ステップ 8

電源ボタンを押し、サーバをシャットダウンしてスタンバイ電源モードにし、電流が流れないようにするために AC 電源コードを抜きます。

ステップ 9

サーバーの上部カバーを外します。

ステップ 10

取り付けたジャンパを取り外します。

ステップ 11

上部カバーを再度取り付け、サーバをラックに元どおりに配置し、電源コードおよびその他のケーブルを再度接続したら、電源ボタンを押してサーバの電源をオンにします。

ステップ 1

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。すべての電源装置から電源コードを外します。

ステップ 2

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

ステップ 3

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

ステップ 4

ヘッダー ブロック CN4 のピン 3 ～ 4 の場所を確認します（サービス DIP スイッチ、ヘッダーおよびジャンパを参照）。

ステップ 5

CN4 ピン 3 および 4 に 2 ピン ジャンパを取り付けます。

ステップ 6

上部カバーと AC 電源コードをもう一度サーバに取り付けます。サーバの電源がスタンバイ電源モードになり、前面パネルの電源 LED がオレンジ色に点灯します。

ステップ 7

前面パネルの電源ボタンを押して、サーバを主電源モードに戻します。電源 LED が緑色になれば、サーバは主電源モードです。

'Reset to default CIMC password' debug functionality is enabled.
On input power cycle, CIMC password will be reset to defaults.

ステップ 8

電源ボタンを押し、サーバをシャットダウンしてスタンバイ電源モードにし、電流が流れないようにするために AC 電源コードを抜きます。

ステップ 9

サーバーの上部カバーを外します。

ステップ 10

取り付けたジャンパを取り外します。

ステップ 11

上部カバーを再度取り付け、サーバをラックに元どおりに配置し、電源コードおよびその他のケーブルを再度接続したら、電源ボタンを押してサーバの電源をオンにします。
