次のようにして、上部カバーを取り外します。

1. カバーラッチがロックされている場合は、ロックを横にスライドさせてロックを解除します。

   ラッチのロックが解除されると、ハンドルが持ち上がり、ハンドルをつかむことができます。

2. ラッチの端を持ち上げて、垂直に 90 度回転するようにします。

3. 同時に、カバーを背後方向にスライドさせ、上部カバーをサーバからまっすぐ持ち上げ、横に置きます。

次のようにして、上部カバーを取り付けます。

1. ラッチが完全に開いた位置にある状態で、カバーを、前面カバー パネルのへりから約 2 分の 1 インチ（1.27 cm）後方のサーバ上部に置きます。

2. ラッチが接触するまでカバーを前方にスライドさせます。

3. ラッチを閉じる位置まで押し下げます。ラッチを押し下げながら、カバーを閉じた位置まで前方に押します。

4. ロックボタンを横に左にスライドさせて、ラッチをロックします。

   ラッチをロックすると、ブレードの取り付け時にサーバのラッチ ハンドルがはみ出さないようになります。

1

カバー ロック

2

カバー ラッチ ハンドル

次のようにして、既存のファン モジュールを取り外します。

1. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

2. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

3. ファン モジュールの上部にある解除ラッチをつかんで押します。マザーボードからコネクタをまっすぐ持ち上げて外します。

次のようにして、新しいファン モジュールを取り付けます。

1. 新しいファン モジュールを所定の位置にセットします。ファン モジュールの上部に印字されている矢印がサーバの背面を指すはずです。

2. ファン モジュールをゆっくりと押し下げて、マザーボード上のコネクタにしっかりと差し込みます。

3. 上部カバーをサーバに再度取り付けます。

4. サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

1

ファン モジュールの解除ラッチ

2

ファン モジュール障害 LED

サーバのシャットダウンと電源切断の説明に従って、ソフトウェア インターフェイスを使用するか、サーバの電源ボタンを押してサーバ をシャットダウンします。

サーバまたは設置されたカードのポートから、すべてのケーブルを取り外します。

交換する CPU からヒートシンクを取り外します。

1. T-20 トルクス ドライバを使用して、ヒートシンクを固定している 4 個の取り付けネジを緩めます。

   （注）	ヒートシンクを水平に持ち上げるため、ヒートシンク ナットを交互に均等に緩めます。ヒートシンク ナットを、ヒートシンク ラベルに示されている順序（4、3、2、1）で緩めます。

2. ヒートシンク アセンブリをまっすぐ持ち上げ、ヒートシンクを下にして静電気防止用シートに置きます。ヒートシンクから CPU の表面の損傷を防ぐため、十分注意してください。

ソケットから CPU を取り外します。

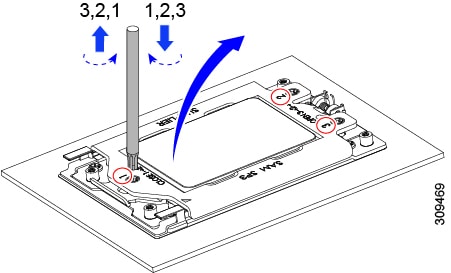

1. T-20 トルクス ドライバを使用して、この順序で次の 1 つのソケット フレームの非脱落型ネジを緩めます: 3、2、3。

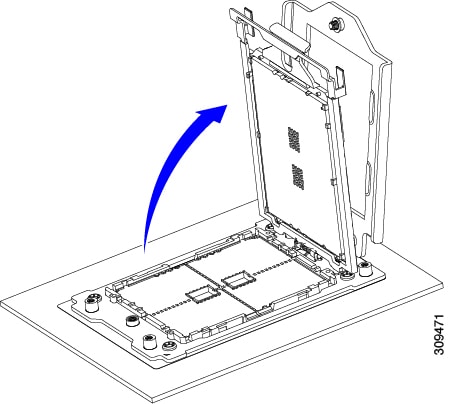

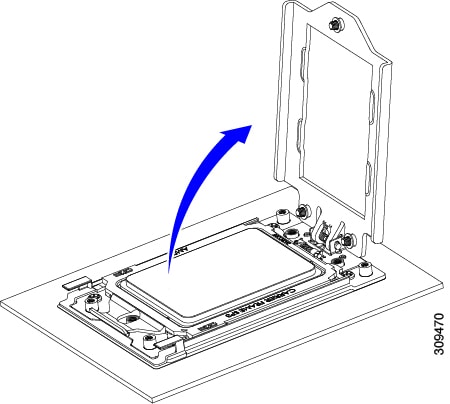

2. ヒンジ付きソケットフレームを軸を中心に回転して垂直にします。



3. レールフレームを軸を中心に回転して垂直にします。



4. キャリア フレーム上にあるハンドル タブでのみ CPU を持ち上げ、レール フレームから CPU を取り外すためまっすぐ持ち上げます。

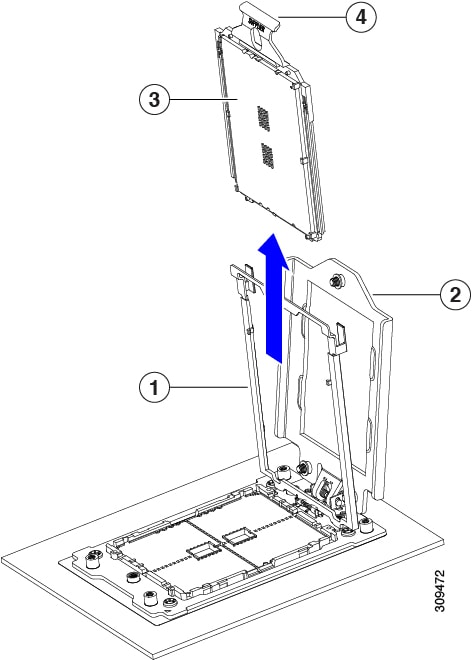

1	開いた状態のレール フレーム	3	キャリア フレームの CPU
2	開いた状態のソケット フレーム	4	CPU キャリア フレームのハンドル タブ

次のようにして、新しい CPU を取り付けます。

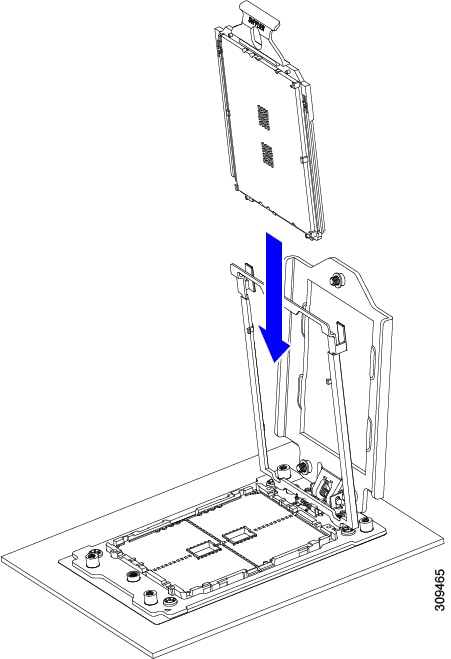

1. そのキャリア フレーム上のハンドル タブでのみ CPU を持ち上げ、開いているレール フレームに向かって慎重にスライドさせます。

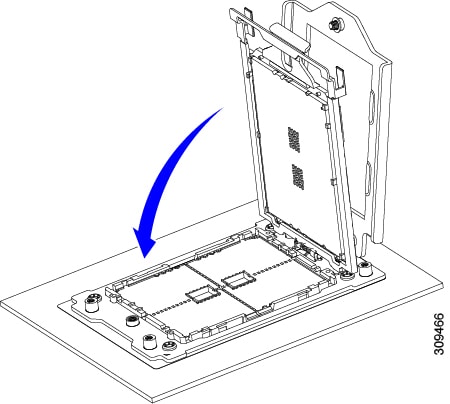

1. ゆっくりレールフレームを閉じて、フラットな、閉じた位置にします。



2. ゆっくりソケットフレームを閉じて、フラットな、閉じた位置にします。

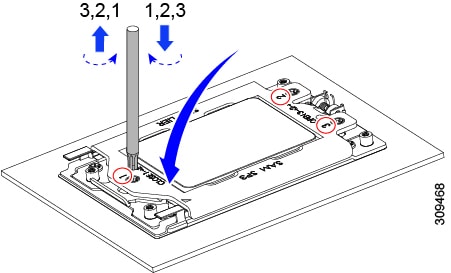

3. 1、2、3 の順序でソケット フレームの 3 つのネジを締めます。



新しい TIM をヒートシンクに塗布します。

1. ヒートシンクの古い TIM に、ヒートシンク クリーニング キット（UCSX-HSCK=）付属の洗浄液を塗布し、少なくとも 15 秒間吸収させます。

2. ヒートシンク クリーニング キットに同梱されている柔らかい布を使用して、ヒートシンクからすべての TIM を拭き取ります。ヒートシンクの表面に傷をつけないように注意してください。

3. 新しい CPU（UCS-CPU-TIM=）に付属の TIM のシリンジを使用して、CPU の上部に 1.5 立方センチメートル (1.5ml) のサーマル インターフェイス マテリアルを貼り付けます。次に示すパターンに倣って、均一に塗布します。



CPU にヒートシンクを取り付けます。

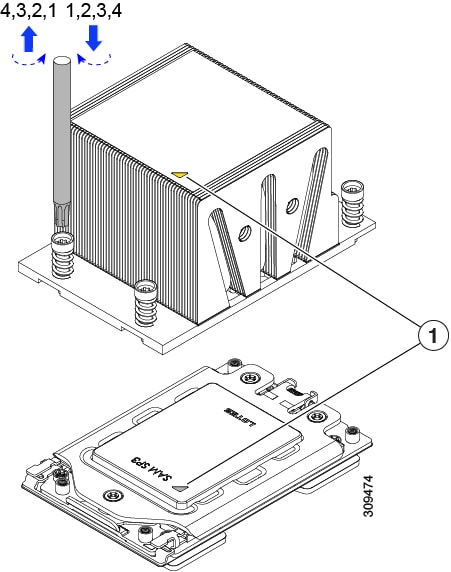

1. CPU ソケット上でヒートシンクを配置します。次の図に示すように、ソケット フレームの三角形マークとヒートシンクの三角形-マークの位置を合わせます。



   1	前面ヒートシンク UCSC-HSHP-C245M6 および CPU ソケットの三角形マーク。

2. T-20 トルクス ドライバを使用して、ヒートシンクを固定している 4 個の取り付けネジを締めます。

   注意	ヒートシンクを水平に下ろすため、ヒートシンク ネジを交互に均等に締めます。ヒートシンク ラベルに示されている順番で、ヒートシンク ネジを締めます (1、2、3、4)。

取り外したすべてのケーブルを再接続します。

サーバの電源をオンにします。

次のようにして、既存の内蔵 USB ドライブを取り外します。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

4. ライザー1の下のマザーボード上のUSBソケットの位置を確認します。

5. USB ドライブをつかんで縦方向に引き出し、ソケットから取り出します。

次のようにして、新しい内蔵 USB ドライブを取り付けます。

1. USB ドライブをソケットに合わせます。

2. USB ドライブを縦方向に押し込み、ソケットに完全に収まるようにします。

3. 上部カバーをサーバに再度取り付けます。

4. サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

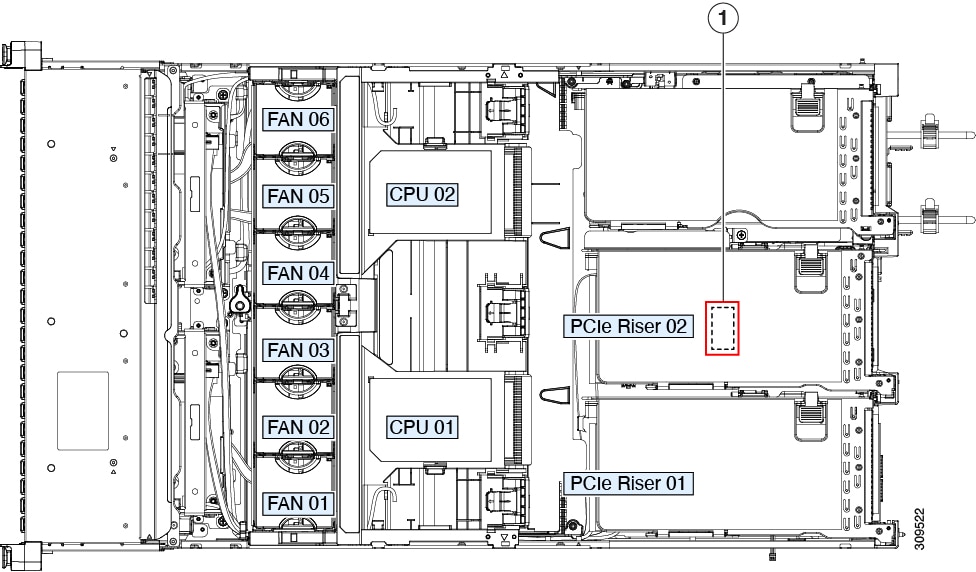

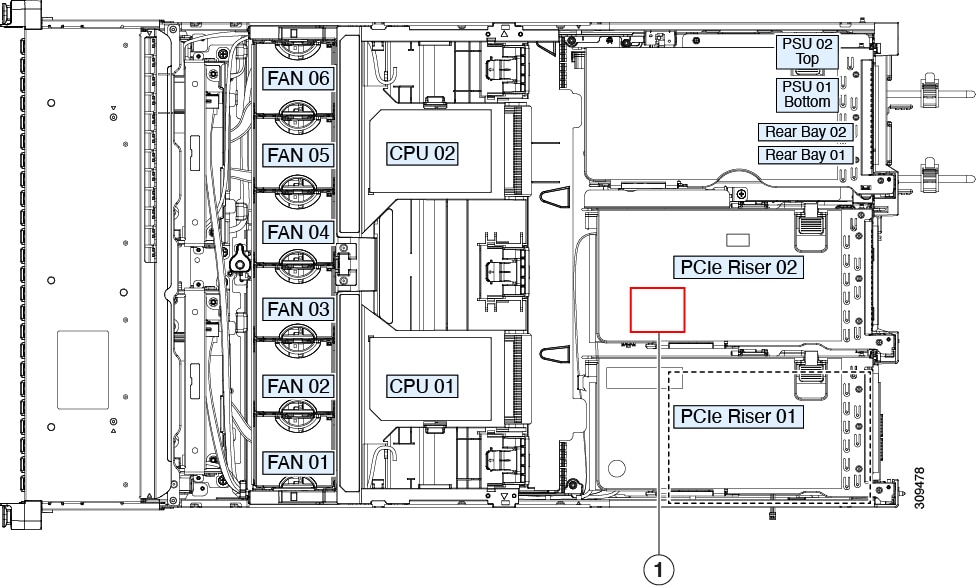

1

マザーボード上の垂直 USB ソケットの位置

-

RTC バッテリを取り外します。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

4. サーバーから PCIe ライザー 1 を取り外し、マザーボード上の RTC バッテリ ソケットの周りに隙間を空けます。PCIe ライザーの交換を参照してください。

5. 水平 RTC バッテリ ソケットを見つけます。

6. マザーボード上のソケットからバッテリを取り外します。固定クリップをそっと側面に押し込んで隙間を確保し、バッテリを持ち上げます。

次のようにして、新しい RTC バッテリを取り付けます。

1. バッテリをソケットに挿入し、カチッと音がしてクリップの下の所定の位置に収まるまで押し下げます。

   （注）	「3V+」のマークが付いているバッテリのプラス側を、上側に向ける必要があります。

2. サーバーに PCIe ライザー 1 を取り付けます。PCIe ライザーの交換を参照してください。

3. 上部カバーをサーバに再度取り付けます。

4. サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

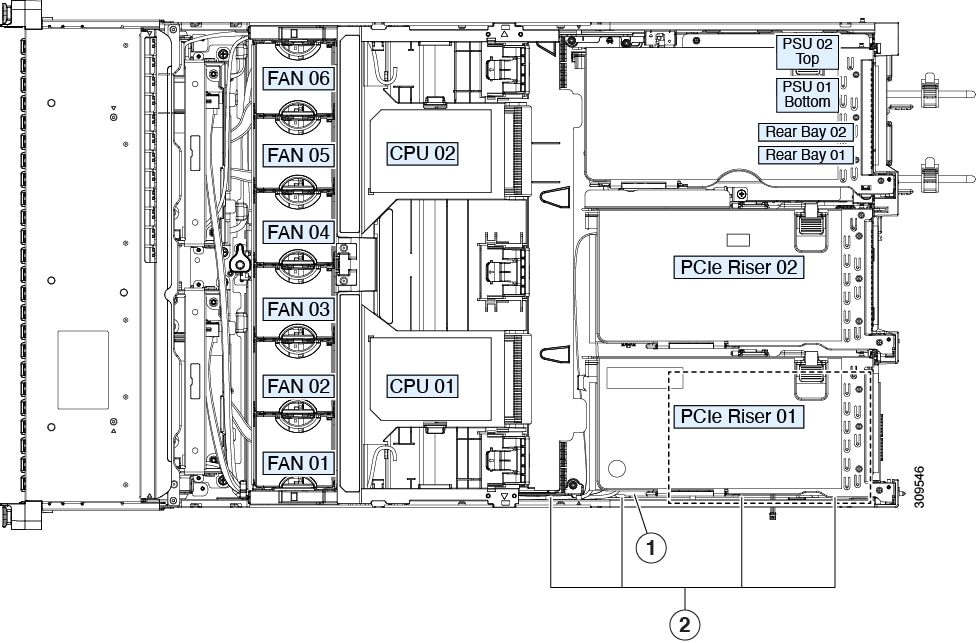

1

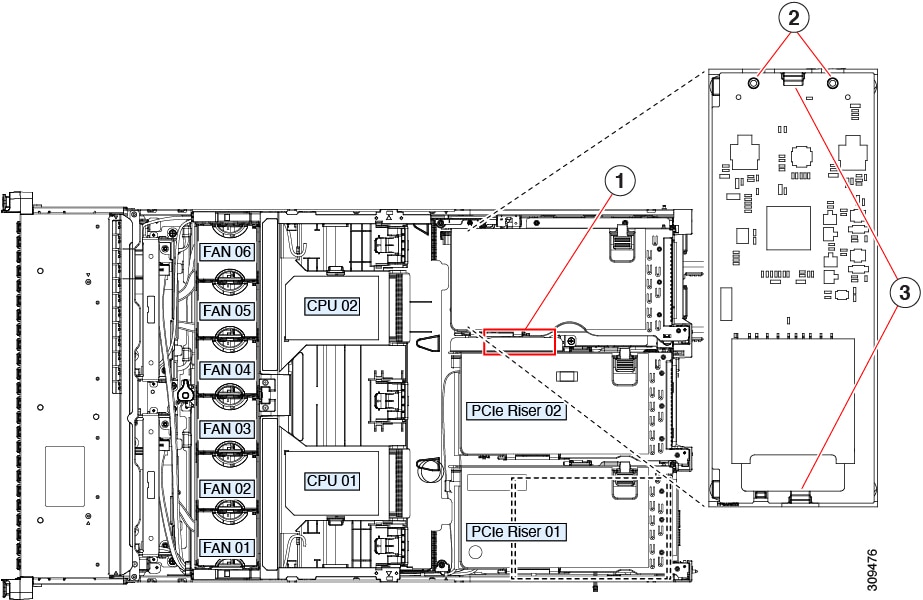

マザーボード上の水平ソケットに収まっている RTC バッテリ

-

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

交換する PCIe ライザーを取り外します。

1. ライザーのフリップアップ ハンドルと青色の前方端をつかんで均等に持ち上げ、マザーボードのソケットから回路基板を外します。ライザーを静電気防止素材の上に置きます。

2. ライザーにカードが取り付けられている場合は、ライザーからカードを取り外します。PCIe カードの交換を参照してください。

次のようにして、新しい PCIe ライザーを取り付けます。

1. 古い PCIe ライザーからカードを取り外していた場合は、そのカードを新しいライザーに取り付けます。PCIe カードの交換を参照してください。

2. PCIe ライザーをマザーボード上のソケットとシャーシ内の位置合わせスロットの上に配置します。

3. PCIe ライザーの両端を慎重に押し下げて、回路基板のコネクタをマザーボード上のソケットにしっかりと差し込みます。

上部カバーをサーバに再度取り付けます。

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

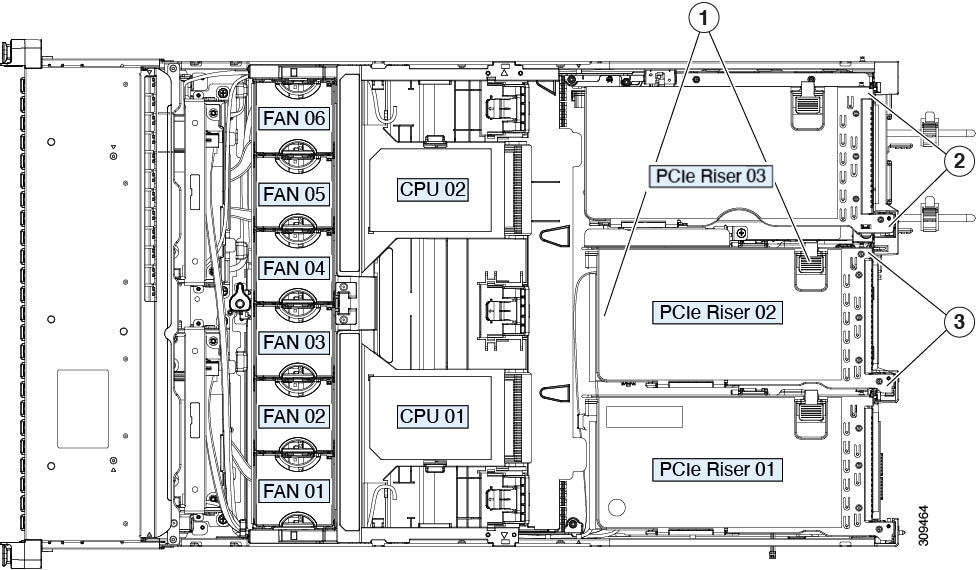

1	ライザーのハンドリング ポイント（フリップアップ ハンドルと前方の青色の縁）	3	シャーシ内のライザー 2 の位置合わせ機構
2	シャーシ内のライザー 3 の位置合わせ機構

サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

交換する PCIe カードを取り外します。

1. 交換する PCIe カードのポートから、すべてのケーブルを外します。

2. 青色のライザー ハンドルと、ライザーの前端にあるつまみ部分を両手で上にあげてつかみ、まっすぐに持ち上げます。

3. ライザーの底部にある、固定プレートを固定しているリリース ラッチを押し、ヒンジ付き固定プレートを回して開きます。

4. カードのリア パネル タブを固定しているヒンジ付きカード タブ固定具を開きます。

5. PCIe カードの両端を均等に引いて、PCIe ライザーのソケットから取り外します。

   ライザーにカードがない場合は、ライザーの背面の開口部からブランク パネルを取り外します。

次のようにして、新しい PCIe カードを取り付けます。

1. ヒンジ付きカードタブ固定具を開いた状態で、新しい PCIe カードを PCIe ライザーの空ソケットの位置に合わせます。

2. カードの両端を均等に押し下げて、ソケットにしっかりと装着します。

3. カードの背面パネル タブがライザーの背面パネルの開口部に対して水平であることを確認したら、カードの背面パネル タブ上でヒンジ付きカード タブ固定具を閉じます。

4. ライザーの底部でヒンジ付き固定プレートを回して閉じます。プレートのクリップが、カチッと音がしてロック位置に収まったことを確認します。

5. PCIe ライザーを、マザーボード上のソケットとシャーシの位置合わせチャネルの上に配置します。

6. PCIe ライザーの両端を慎重に押し下げて、コネクタをマザーボード上のソケットにしっかりと収納します。

上部カバーをサーバに再度取り付けます。

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

1	ヒンジ付き固定プレートのリリース ラッチ	3	ヒンジ付きカード タブ固定具
2	ヒンジ付き固定プレート	-

既存の mLOM カード（またはブランク パネル）を取り外します。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

4. PCIe ライザー 1 を取り外し、マザーボード上の mLOM ソケット周りに隙間を空けます。PCIe ライザーの交換を参照してください。

5. mLOM カードをシャーシ床面のネジ付きスタンドオフに固定している取り付けネジ（蝶ネジ）を緩めます。

6. mLOM カードを水平方向にスライドさせてソケットから外し、サーバから取り外します。

新しい mLOM カードを取り付けます。

1. コネクタをマザーボードのソケットの位置に合わせて、シャーシの底面に mLOM カードを置きます。

2. カードを水平方向に押し、カードのエッジ コネクタをソケットと完全にかみ合わせます。

3. 非脱落型取り付けネジを締めて、カードをシャーシ フロアに固定します。

4. ストレージ コントローラ カードをサーバに再び取り付けます。SAS ストレージ コントローラ カードの交換（RAID または HBA）を参照してください。

5. 上部カバーをサーバに再度取り付けます。

6. サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

次のようにして、サーバにコンポーネントを取り付ける準備をします。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

既存の Supercap を取り外します。

1. 既存の Supercap から Supercap ケーブルを外します。

2. SuperCap をエアー バッフルのブラケットに固定している固定タブを横に押します。

3. ブラケットから Supercap を持ち上げて外し、横に置きます。

新しい Supercap を取り付けます。

1. 新しい SuperCap を、取り付けブラケット内に取り付けます。

2. エアー バッフルの黒色のプラスチック タブを横に押し、SuperCap をブラケットに配置します。タブを緩め、SuperCap の上端にかぶせるように閉じます。

3. RAID コントローラ カードの Supercap ケーブルを Supercap ケーブルのコネクタに接続します。

上部カバーをサーバに再度取り付けます。

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を入れます。

1

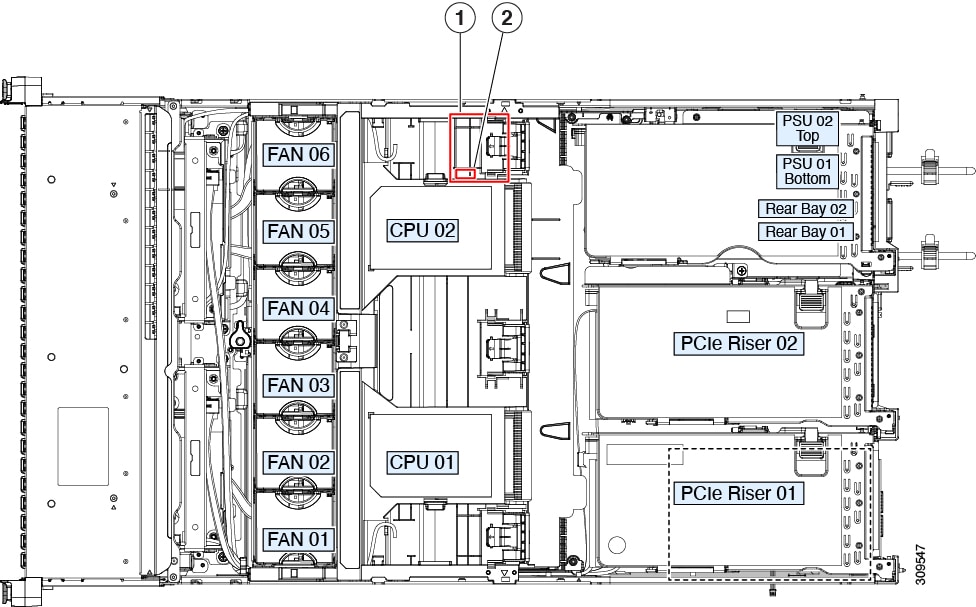

取り外し可能なエアー バッフル上の SuperCap ブラケット

2

固定タブ

次のようにして、サーバにコンポーネントを取り付ける準備をします。

1. サーバのシャットダウンと電源切断の説明に従って、サーバをシャットダウンして電源を切ります。

2. 上部カバーを取り外せるように、サーバをラックの前方に引き出します。場合によっては、リア パネルからケーブルを取り外して隙間を空ける必要があります。

   注意	コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからサーバを取り出してください。

3. サーバ上部カバーの取り外しの説明に従ってサーバから上部カバーを取り外します。

次のようにして、既存の侵入スイッチを取り外します。

1. マザーボードのソケットから侵入スイッチ ケーブルを外します。

2. No. 1 プラス ドライバを使用して、スイッチ機構をシャーシ側面に固定している 1 本のネジを緩めて取り外します。

3. スイッチ機構をまっすぐ上にスライドさせて、シャーシのクリップから外します。

次のようにして、新しい侵入スイッチを取り付けます。

1. スイッチ機構を下にスライドさせ、ネジのネジ穴が合うようにシャーシ側面のクリップにはめ込みます。

2. No. 1 プラス ドライバを使用して、スイッチ機構をシャーシ側面に固定する 1 本のネジを取り付けます。

3. マザーボードのソケットにスイッチ ケーブルを接続します。

カバーをサーバに再度取り付けます。

サーバをラックの元の位置に戻し、ケーブルを再度接続したら、電源ボタンを押してサーバの電源を完全に投入します。

1

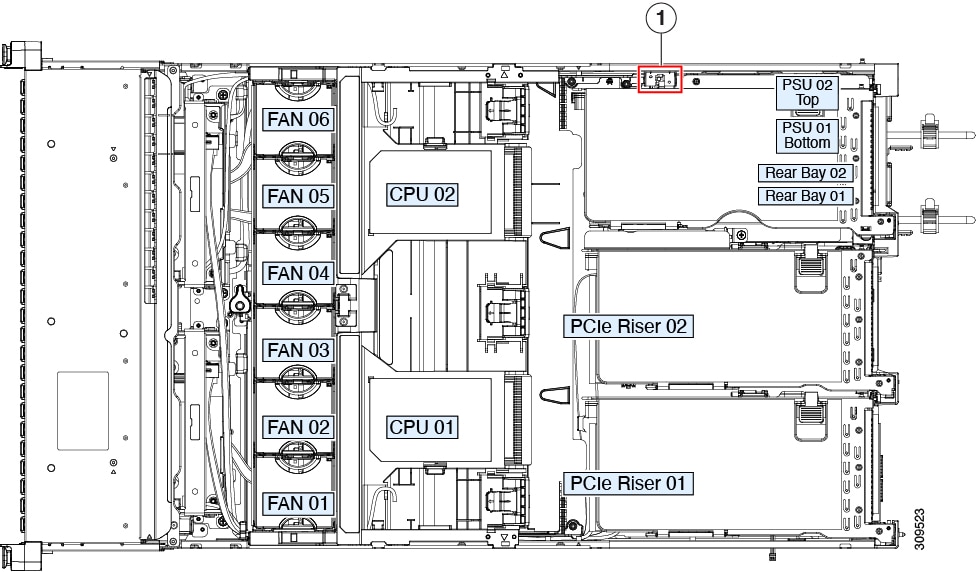

侵入スイッチの位置

-

PCBA の取り付けネジを見つけます。

次の図は、取り付けネジと留め具の位置を示しています。

適切な工具を使用して、ネジを取り外します。

板金から PCBA を取り外し、それぞれの廃棄物およびリサイクル規制に従って廃棄してください。
