HxBench アプリケーションは、オープン仮想アプライアンス (OVA) パッケージ形式で配信されます。アプリケーションの設定には、仮想マシンの導入、仮想マシンの設定、および HxBench アプリケーションの設定が含まれます。
VCenter コントローラを次のように展開します。
ステップ 1 |

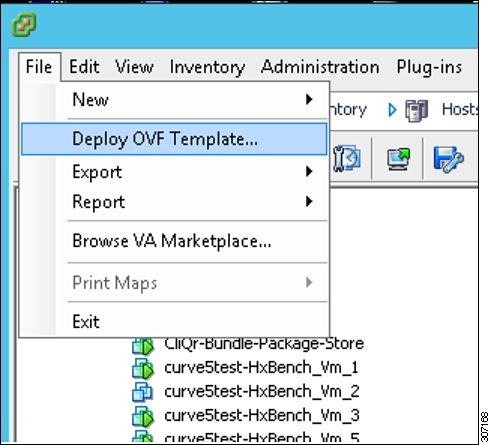

vSphere Web Client ナビゲータから を選択します。 ![]() |
||||||||||||
ステップ 2 |

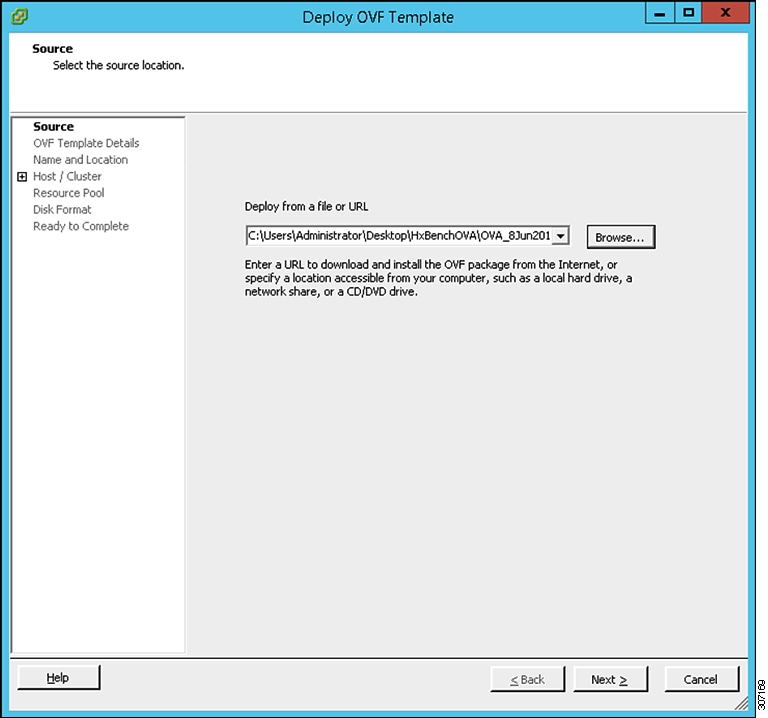

ディスクから展開する OVA ファイルを選択します。 |
||||||||||||
ステップ 3 |

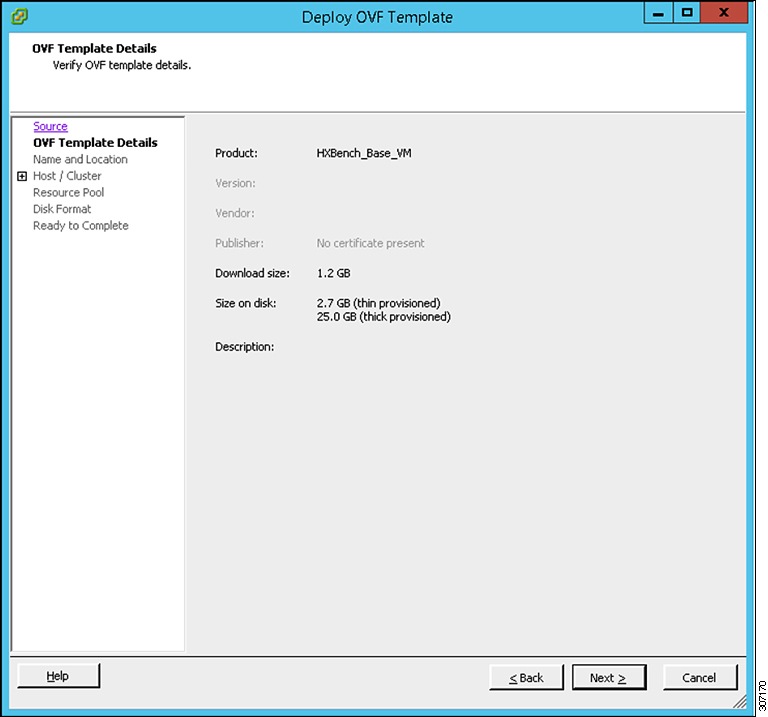

[OVF テンプレートの詳細 (OVF Template Details)] の詳細を確認して、[次へ (Next)] をクリックします。 |
||||||||||||
ステップ 4 |

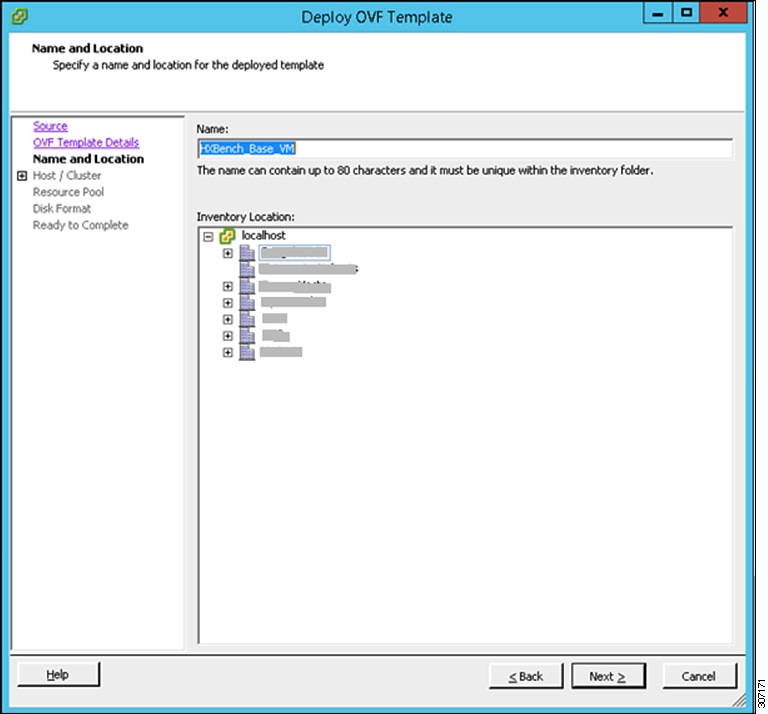

VM の名前を指定します。[Next] をクリックします。 名前は最大 80 文字で構成でき、インベントリ フォルダ内で固有である必要があります。 |
||||||||||||
ステップ 5 |

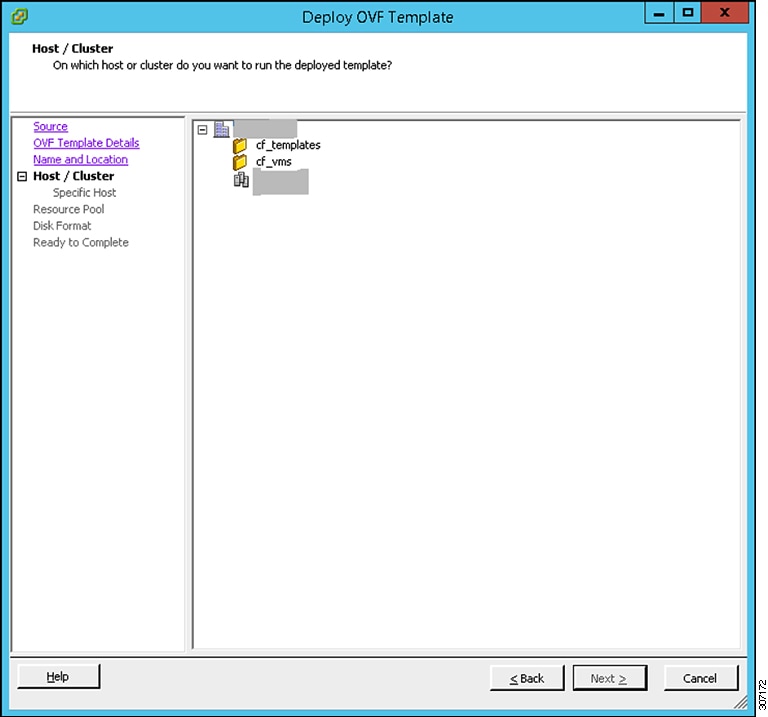

VM を展開するホスト / クラスタを選択します。[Next] をクリックします。 |
||||||||||||
ステップ 6 |

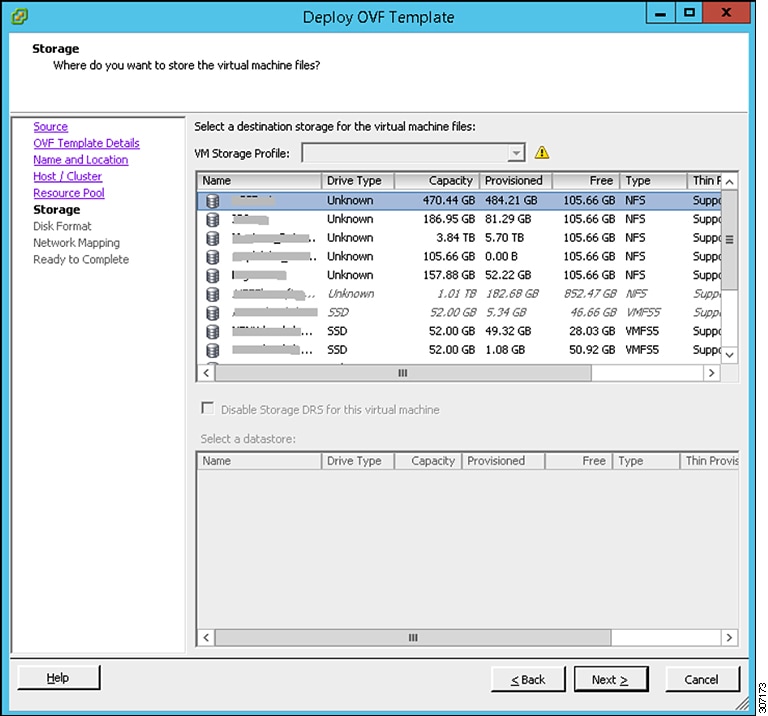

[ストレージ (Storage)] の下で、VM を展開するデータストアを選択します。[Next] をクリックします。 |
||||||||||||
ステップ 7 |
[ディスク形式 (Disk Format)] を選択します。[Next] をクリックします。 |
||||||||||||
ステップ 8 |

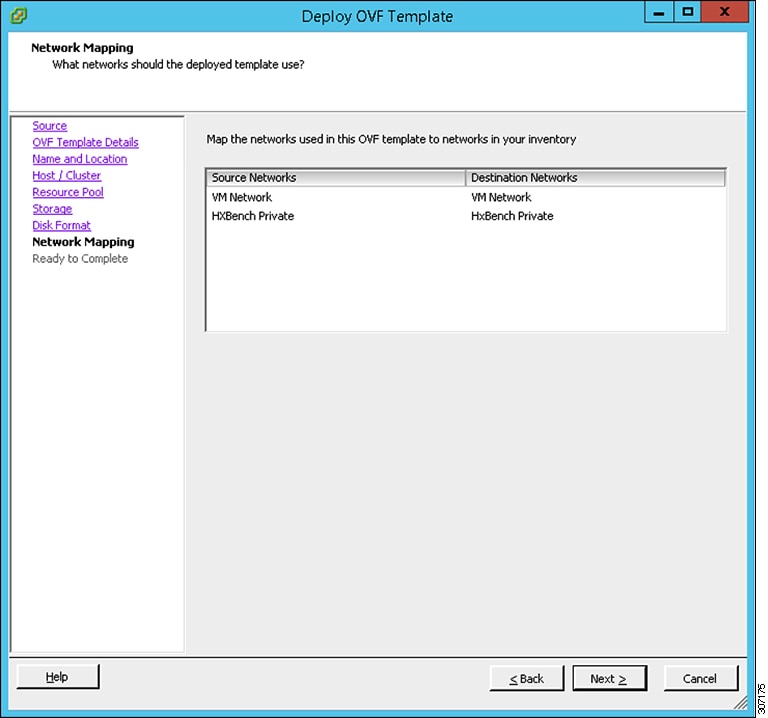

[ネットワーク マッピング (Network Mapping)] で、[HxBench プライベート (HxBench Private)] を選択します。 |
||||||||||||
ステップ 9 |

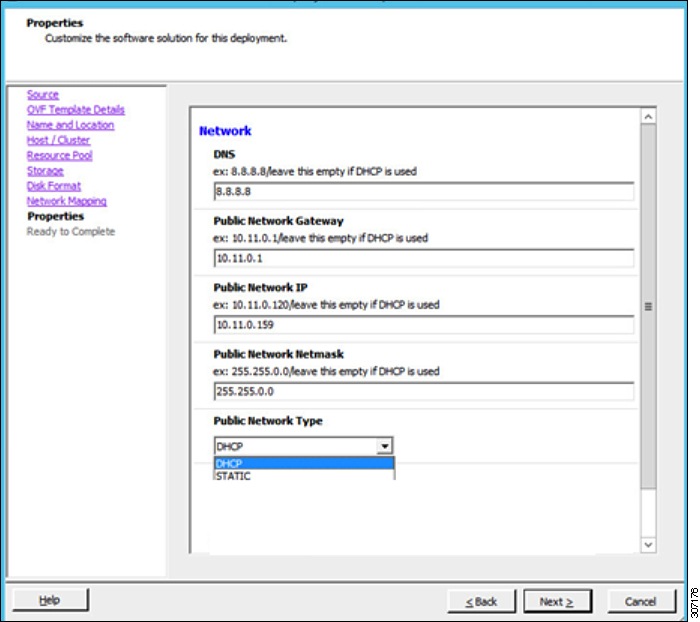

[プロパティ (Properties)] を選択して、IP アドレスを設定します。VM に対して DHCP または静的 IP アドレスを設定できます。

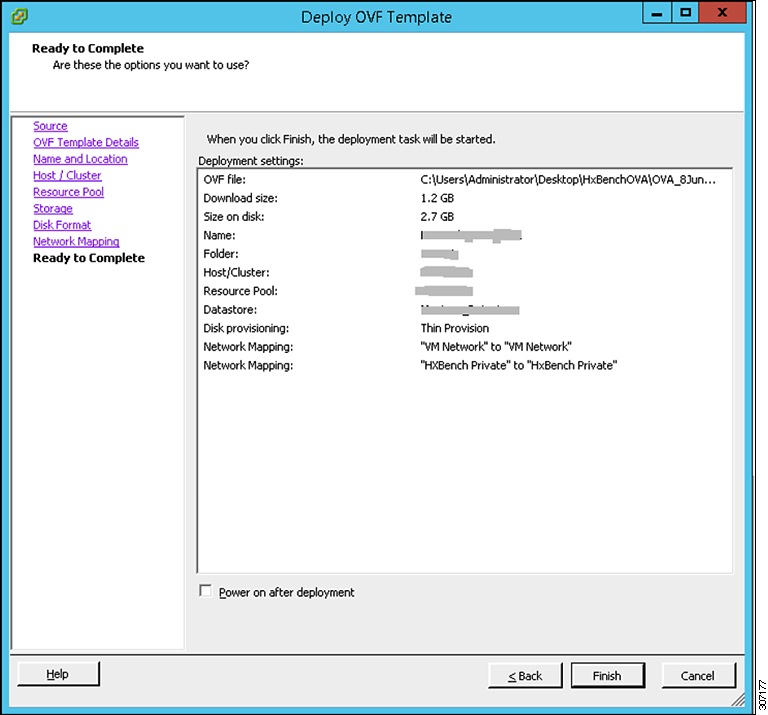

選択したオプションを確認して、OVA の展開を開始します。[Next] をクリックします。 |
||||||||||||
ステップ 10 |
[展開後に起動(Power on after deployment)] をクリックし、[終了 (Finish)] をクリックします。 |

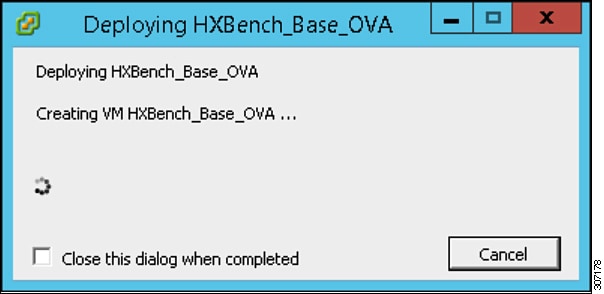

展開が完了するまで待ちます。

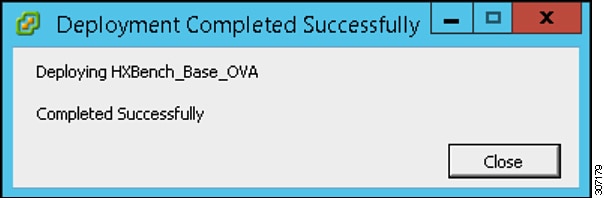

完了すると、成功メッセージが表示されます。
Hyper-V コントローラを展開するには:
ステップ 1 |
zip ファイル Cisco-HXBench-1.3.8.zip を解凍し、vhdx ファイル Cisco-HXBench-1.3.8.vhdx を HyperV サーバ にコピーします。 |
ステップ 2 |
[HyperV Manager] から、HxBench コントローラを展開する HyperV サーバを選択し、[新規 (New)] > [仮想マシン (Virtual Machine)] を選択します。 ![]() |
ステップ 3 |
VM の名前を指定して、[次へ (Next)] をクリックします。 |
ステップ 4 |
VM の生成に [世代 1 (Generation 1)] を選択します。 |
ステップ 5 |
メモリ サイズに 8192 MB を指定し、[次へ (Next)] をクリックします。 |
ステップ 6 |
[HxBench VM のパブリック ネットワーク (Public Network for HxBench VM)] を選択し、[次へ (Next)] をクリックします。 |
ステップ 7 |
[既存の仮想ハード ディスクを使用 (Use an existing virtual hard disk)] を選択し、コピーした Cisco-HXBench-1.3.8.vhdx を参照して選択し、[次へ (Next)] をクリックします。 |
ステップ 8 |
選択したオプションを確認して vhdx の展開を開始し、[終了 (Finish)] をクリックします。 |
ステップ 9 |
VM の展開が完了したら、[VM 設定 (VM Settings)] をクリックします。[ハードウェアの追加 (Add Hardware)] タブで [ネットワーク アダプタ (Network Adapter)] を選択し、[追加 (Add)] をクリックします。 |
ステップ 10 |
仮想スイッチで [HXBench VM のパブリック ネットワーク (Public Network for HXBench VM)]を選択します。 |
ステップ 11 |
[適用 (Apply)] をクリックし、[OK] をクリックします。 |
ステップ 12 |
有効になっている場合は、両方のネットワークに VLAN ID を割り当てます。 |
ステップ 13 |
VM の電源をオンにするには、[開始 (Start)] をクリックします。 |
Hyper-V 展開コントローラに IP アドレスを割り当てるには:
ステップ 1 |
[接続 (Connect)] オプションをクリックしてコンソールに接続します。 |
ステップ 2 |
ログイン クレデンシャルを使用してログインします。 |
ステップ 3 |
希望のエディタを使用して、インターフェイス ファイル sudo vi/etc/network/interfaces を変更します。 |
ステップ 4 |
プロンプトが表示されたら、VM パスワードを入力します。 |
ステップ 5 |
コントローラの動的 IP アドレスを設定するには、次の行を追加します。
|
ステップ 6 |
コントローラの静的 IP アドレスを設定するには、次の行を追加します。
|
ステップ 7 |
次のコマンドを実行します。 |
ステップ 8 |
HxBench コントローラおよび HxBench Web インターフェイスにアクセスするために割り当てられたものと同じ IP アドレスを使用します。 |
ステップ 1 |
仮想マシンの電源をオンにします。 |
||||
ステップ 2 |
管理者のクレデンシャルを使用して HxBench から仮想マシンにログインします。
|
||||
ステップ 3 |
展開時に [DHCP] を選択した場合、割り当てられた DHCP アドレスで VM が起動すると、HxBench アプリケーションが実行を開始します。VM に割り当てられている IP アドレスをメモしておきます。 静的 IP アドレスを選択した場合は、同じものを使用して HxBenchコントローラと HxBench Web インターフェイスにアクセスします。 |
HxBench Web インターフェイスにアクセスするには、ブラウザに http://<IP address of the VM>:8000 または http://<IP address of the VM>:8000/hxbench/index.html と入力します。
管理者のクレデンシャルを使用して HxBench の Web インターフェイスにログインします。
[ユーザ名(Username)] |
AppAdmin |
Password |
<admin> パスワード |
テストを実行する前に、次のようにホストを設定します。
(注) |
すべてのホストで次の手順を実行します。 |
ステップ 1 |
Powershell CLI から、次のように入力します。
|
ステップ 2 |
展開された HXBench コントローラからすべての Windows HyperV ホストに「/home/appadmin/host_configuration. ps1」をコピーして実行し、Powershell で次のように実行します。 ./host_configuration. ps1 |
ステップ 3 |
HXBench コントローラと HXBench Web インターフェイスにアクセスする場合は、同じ方法を使用します。 HX のベンチはホスト名をピックアップし、同じに Vm を展開しようとします。ホスト名の解決に失敗した場合は、VM の展開が失敗します。 この場合、次の手順を実行します。 |
HxBench はホスト名をピックアップし、同じに VM を展開しようとします。ホスト名の解決に失敗した場合は、VM の展開が失敗します。
次のコマンドを使用して、コントローラ内の
|
インストール後の HxBench アプリケーションへの初回ログイン時に、次の手順を実行します。
ステップ 1 |
Vdbench ソフトウェアを HxBench コントローラにアップロードします。 |
||||||||||||||||||||||
ステップ 2 |
Vnch ソフトウェアのアップロードが正常に完了したら、[次へ (Next)] をクリックします。テストを実行するサーバの詳細 (vCenter または Hyper-vV(次のように表示されます) を指定します。必要に応じてフィールドに入力し、[保存 (Save)] をクリックします。
|
vCenter サーバを追加した後、次のチェックを実行してネットワーク設定を検証します。
HxBench コントローラの NIC2 のネットワーク ポート グループの詳細を照会します。
ポートグループが関連付けられているスイッチのタイプを確認します。
ポート グループが仮想分散スイッチ (VDS) に接続されている場合は、クラスタ内のすべてのホストが VDS および NIC2 ポート グループに接続されているかどうかを確認します。
![]() (注) |
ホストが VDS に接続されていない場合は、ネットワーク設定が一部のみであることを示す警告が表示されます。このような場合、テスト VM は、ネットワーク設定が完了した後にのみホストに展開されます。設定を手動で更新して、すべてのホストを特定のポート グループおよび VDS に接続することができます。 |
ポート グループが仮想標準スイッチ (VSS) に接続されている場合、検証チェックによって、すべてのホスト スイッチのネットワークおよび VLAN の詳細が照会されます。
すべてのホストが同じポート グループと VLAN ID を使用して設定されている場合検証は成功し、HxBench コントローラは実行テスト ワークフローにリダイレクトします。
ホストの一部が同じポート グループと VLAN ID で設定されていない場合、検証ステータスは [一部 (PARTIAL)] としてマークされます。引き続き部分的な設定を使用するか、すべてのホストで新しいネットワーク設定を作成することができます。[キャンセル (Cancel)] をクリックして、部分的な設定を使用します。
すべてのホストで新しいネットワーク設定を作成する場合は、次の詳細情報を入力し、[ネットワークの作成 (Create Network)] をクリックします。
フィールド |
説明 |
---|---|
[VLAN ID] |
ネットワーク スイッチが特定の VLAN ID からのトラフィックを許可するように設定されている場合は、必ずこの VLAN ID を設定に対して更新してください。 |
[Host Name] |
たとえば、 10.11.1.xxx |
スイッチ |
ドロップダウン リストから vSwitch を選択します。 |
コントローラHxBenchは、すべてのテスト仮想マシンに静的 IP アドレスを割り当てます。静的 IP アドレスは、169.254.0.xxx のプライベート IP アドレス範囲から割り当てられます。
