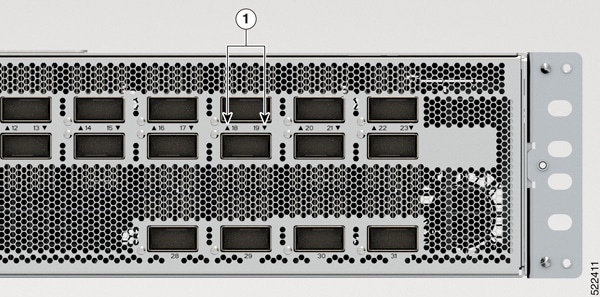

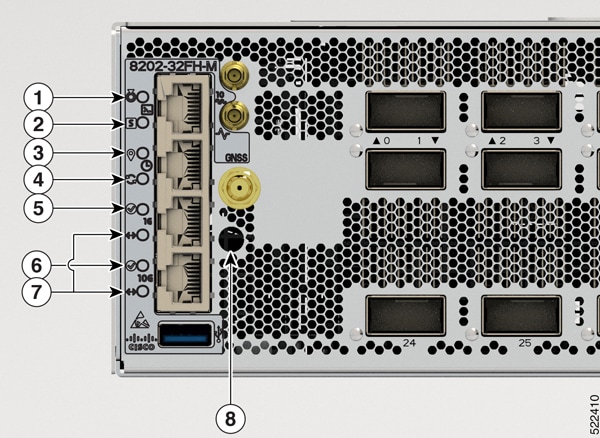

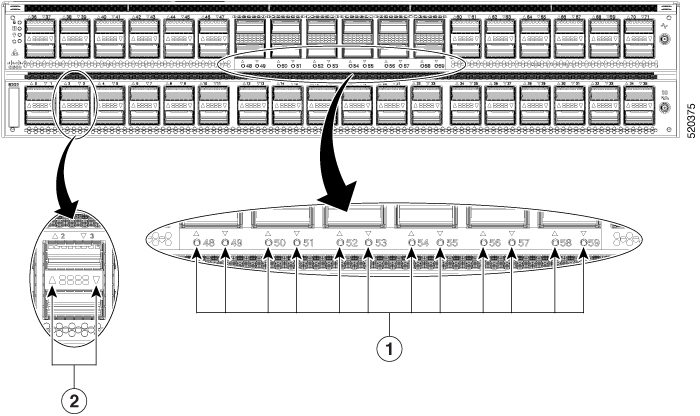

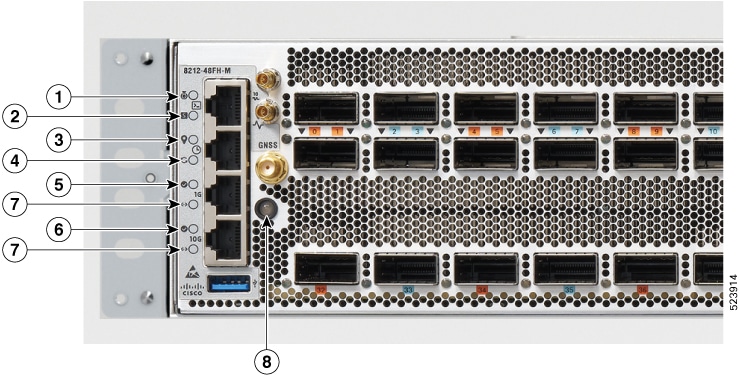

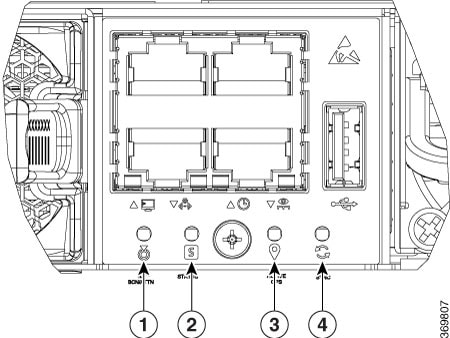

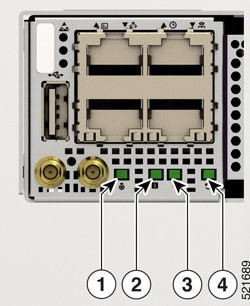

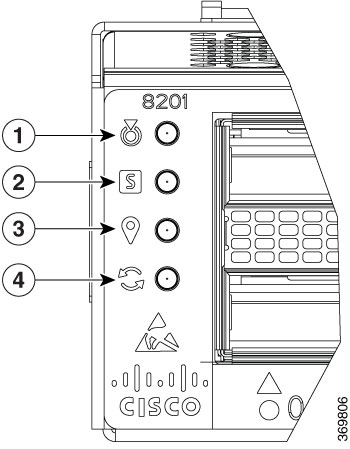

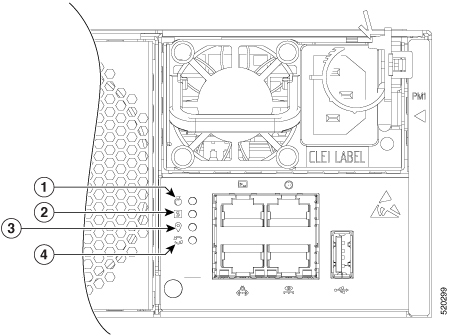

1

注意

2

ステータス

3

GPS

4

同期

5

1G 管理ポート

6

10G 管理ポート

7

1G および 10G ポートアクティビティ

8

GNSS

注意

青で点滅

オペレータが、このシャーシを識別するためにこの LED をアクティブにしました。

消灯

このシャーシは識別されていません。

ステータス

グリーン

モジュールは動作していて、アクティブなメジャーアラームまたはクリティカルアラームはありません。

緑（点滅）

自動または手動の FPD アップグレードが進行中です。

オレンジ

モジュールは次のいずれかの状態です。

• 電源の再投入

• リロードまたは再イメージ化

• シャットダウン

オレンジ（点滅）

モジュールにマイナーアラームが発生しています。

赤

CPU の起動を妨げる電源投入障害。

赤（点滅）

モジュールでメジャー アラームまたはクリティカル アラームがアクティブになっています。

消灯

モジュールの電源がオフです。

同期

緑

タイム コアは外部ソース（IEEE1588 を含む）と同期されています。

オレンジ

システムはホールドオーバーモードまたはフリーランモードで動作しており、外部インターフェイスと同期されていません。

消灯

中央集中型の周波数または時刻とフェーズの配信が有効になっていません。

GPS

緑色

GPS インターフェイスがプロビジョニングされ、周波数、時刻、およびフェーズの入力がすべて正しく動作しています。

消灯

GPS インターフェイスがプロビジョニングされていないか、または GPS 入力が正しく動作していません。

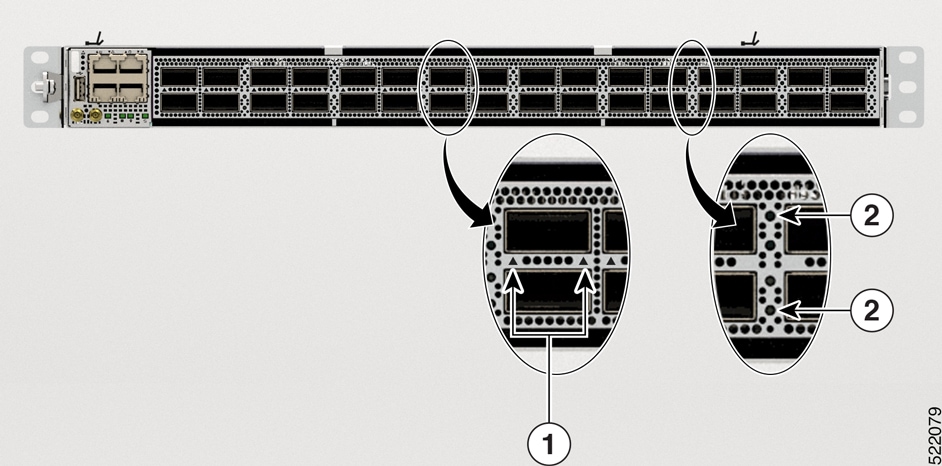

管理ポート

緑

イーサネットリンクが稼働しています。

橙

ポートでデータパケットを受信または送信しています。

消灯

イーサネットリンクが停止しています。

管理ポートアクティビティ

緑

イーサネットリンクが稼働しています。

橙

ポートでデータパケットを受信または送信しています。

消灯

イーサネットリンクが停止しています。

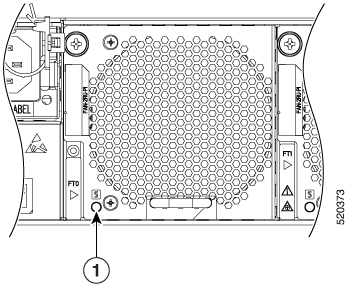

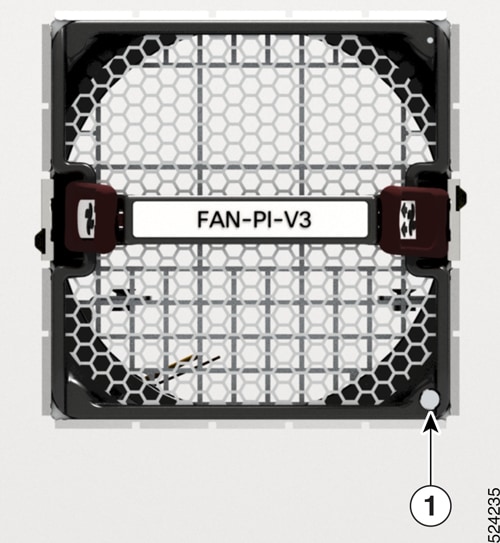

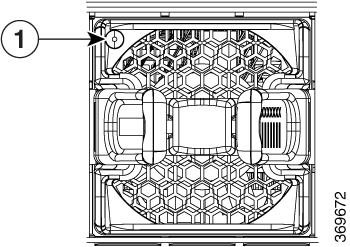

ステータス

緑

ファンは正常に動作しています。

オレンジ

ファン トレイが挿入されオンラインになるまで待機中です。

オレンジ（点滅）

ファンに障害が発生しました。

消灯

ファンに電力が供給されていません。

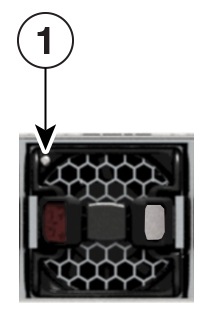

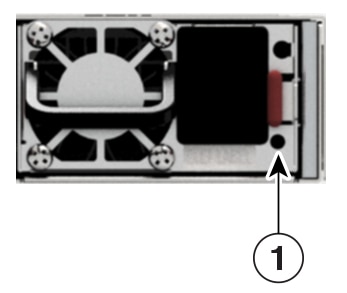

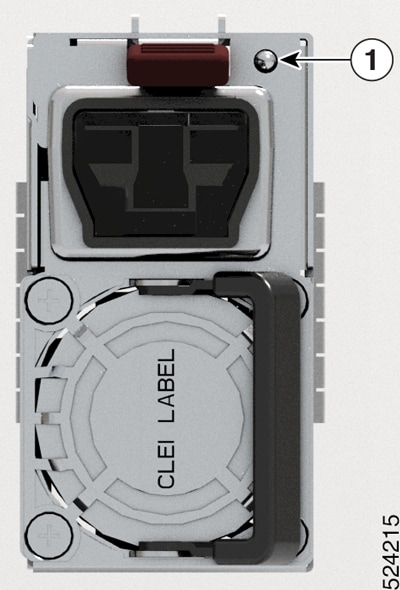

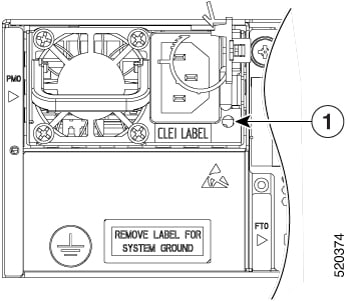

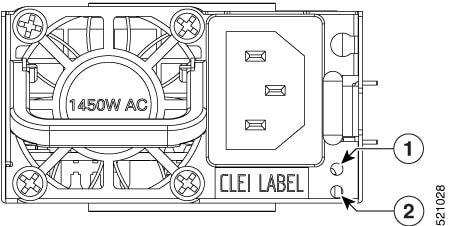

ステータス

グリーン

電源モジュールはオンであり、ルータに給電しています。

緑（点滅）

電源モジュールが入力電源に接続されていますが、ルータに給電されていません。

オレンジ

電源モジュールの故障。次のいずれかの状況にあります。

• 過電圧

• 過電流

• 過熱

• ファン障害

オレンジ（点滅）

電源モジュールは動作していますが、警告状態が発生しています。次のいずれかの状況にあります。

• 高温

• 高出力

• ファンの速度低下

消灯

電源装置に給電されていません。

青（点滅）

消灯

この PSU は識別されていません。
