ファン モジュールの交換
(NCS 5001、NCS 5002、および NCS 5011 の場合)ファン トレイは、システムの稼働中に取り外しや交換を行っても、感電やシステムの損傷が起きないように設計されています。ただし、交換作業は 5 分以内に行う必要があります。適切な交換用ファン モジュールがない場合は、ルータのエアーフローを維持できるよう、交換用ファン モジュールを入手できるまではスロットで元のファン モジュールを使用し続けてください。
(NCS 5064 の場合)ファン モジュールの交換は、40°C 未満の周囲温度において 30 秒以内に行ってください。常にすべてのファン モジュールがシャーシに挿入されたままになっていることを確認してください。交換時には、活性挿抜(OIR)の手順を始める前に、交換用ファン モジュールを手元に用意しておいてください。ファン交換を実行する準備を整えて、30 秒以内に交換できるようになるまで、既存のファン モジュールを取り外さないでください。
![]() 警告 |
ファン アセンブリをシャーシから外すときにファンがまだ回転している場合があります。ファン アセンブリの筐体の隙間に指やドライバなどを近づけないでください。ステートメント 263 |
![]() (注) |
|

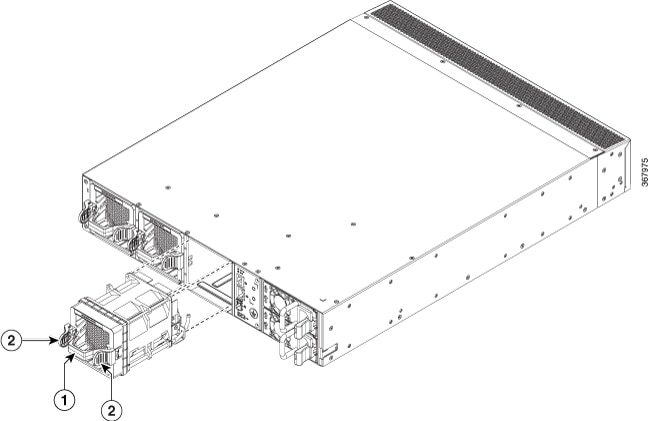

1(RU)ファン モジュールの交換
ファン トレイは、システムの稼働中に取り外しや交換を行っても、感電やシステムの損傷が起きないように設計されています。ただし、交換作業は 5 分以内に行う必要があります。適切な交換用ファン トレイがない場合は、交換用ファン モジュールが見つかるまで、ルータ用のエアーフローを維持するため、スロットに元のファン トレイを取り付けたままにしておいてください。
始める前に
-
手で触れるコンポーネントの静電破壊を防止するための、静電気防止用リスト ストラップまたは他のデバイスがあることを確認します。
-
シャーシから取り外すファン モジュールを置くための静電気防止シートまたはバッグがあることを確認します。
-
交換用ファン モジュールのエアーフローの向きが正しい(同じシャーシ内の他のファンおよび電源モジュールと同じ色になっている)ことを確認します。
手順
ステップ 1 |
次のようにして、交換するファン モジュールを取り外します。 |
ステップ 2 |
次のようにして、交換用ファン モジュールを取り付けます。
|
2(RU)ファン モジュールの交換
始める前に
-
手で触れるコンポーネントの静電破壊を防止するための、静電気防止用リスト ストラップまたは他のデバイスがあることを確認します。
-
シャーシから取り外すファン モジュールを置くための静電気防止シートまたはバッグがあることを確認します。
-
交換用ファン モジュールのエアーフローの向きが正しい(同じシャーシ内の他のファンおよび電源モジュールと同じ色になっている)ことを確認します。
手順
ステップ 1 |
次のようにして、交換するファン モジュールを取り外します。 |
ステップ 2 |
次のようにして、交換用ファン モジュールを取り付けます。
|
(NCS 5064 の場合のみ)2(RU)ファン モジュールの交換
始める前に
![]() 注意 |
ファン モジュールの交換は、40°C 未満の周囲温度において 30 秒以内に行ってください。常にすべてのファン モジュールがシャーシに挿入されたままになっていることを確認してください。交換時には、活性挿抜(OIR)の手順を始める前に、交換用ファン モジュールを手元に用意しておいてください。ファン交換を実行する準備を整えて、30 秒以内に交換できるようになるまで、既存のファン モジュールを取り外さないでください。 制御センサーの値とそのしきい値を表示するには、sysadmin モードで show environment temperature コマンドを使用します。通常の動作状態では、所定のマイナーしきい値を下回る値が表示されます。 |
-
手で触れるコンポーネントの静電破壊を防止するための、静電気防止用リスト ストラップまたは他のデバイスがあることを確認します。
-
シャーシから取り外すファン モジュールを置くための静電気防止シートまたはバッグがあることを確認します。
-
交換用ファン モジュールのエアーフローの向きが正しい(同じシャーシ内の他のファンおよび電源モジュールと同じ色になっている)ことを確認します。
手順
ステップ 1 |
ファン モジュールを取り外す手順は、次のとおりです。 |
ステップ 2 |
ファン モジュールを取り付ける手順は、次のとおりです。 |
