SR-TE ポリシーを介した EVPN VPWS 優先パス

SR-TE ポリシーを介した EVPN VPWS 優先パス機能では、SR-TE ポリシーを使用して、EVPN VPWS 疑似回線（PW）の 2 つのエンドポイント間に優先パスを設定できます。SR ポリシーでは、EVPN インスタンス（EVI）ごとにパスを選択できます。この機能はバンドル接続回線（AC）と物理 AC でサポートされています。

機能制限

ISIS プロトコルのみがサポートされています。
オンデマンドネクストホップ（ODN）を備えた EVPN VPWS を設定し、優先パスがある EVPN VPWS も同じ PW に設定すると、優先パスが優先されます。
EVPN VPWS SR ポリシーは EVPN VPWS デュアルホーミングではサポートされていません。
EVPN はルートがシングルホームネクストホップ用であるかどうかを検証します。そうでない場合は、不適切な SR-TE ポリシーに関するエラーメッセージを発行し、そのポリシーなしで EVPN-VPWS のセットアップを続行します。EVPN は、これがシングルホームかどうかの決定をゼロに設定されている ESI 値に依存します。AC が LACP を実行しているバンドルイーサインターフェイスの場合は、ESI 値を手動でゼロに設定して、自動感知 ESI を上書きする必要があります。これは、EVPN VPWS マルチホーミングがサポートされていないためです。
EVPN デュアルホーミングを無効にするには、バンドルイーサ AC を ESI 値セットをゼロに設定します。
```
evpn
interface Bundle-Ether12
  ethernet-segment
   identifier type 0 00.00.00.00.00.00.00.00.00
/* Or globally */
Evpn
 ethernet-segment type 1 auto-generation-disable
```

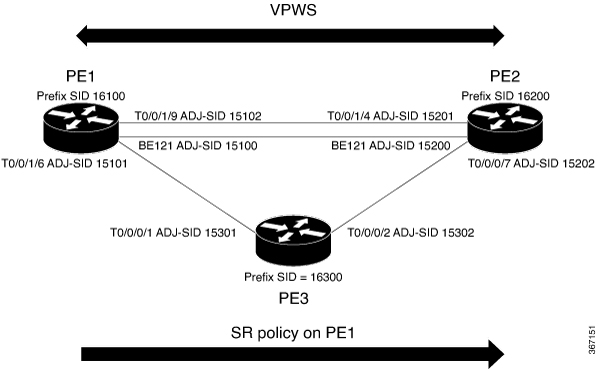

トポロジ

PE1 と PE3 が 2 つの EVPN VPWS PW エンドポイントであるトポロジを考えてみます。トラフィックはコア内の SR を通じて PE1 から PE3 に送信されます。PE1 からのトラフィックは、P1 ノードか P2 ノードのいずれかを通じて PE3 に送信できます。この例では、SR ポリシーを介した EVPN VPWS 優先パスが設定されており、プレフィックス SID を使用した PE1 から PE3 へのトラフィックフローが示されています。隣接 SID を使用することで、PE1 から PE3 へトラフィックフローを誘導し、P1 ノードを通過するか、P2 ノードを通過するかを指定します。

SR-TE ポリシーを介した EVPN VPWS 優先パスの設定

SR-TE ポリシー機能を介して EVPN VPWS 優先パスを確実に設定するには、次のタスクを実行する必要があります。

ISIS でのプレフィックス SID の設定
ISIS での隣接関係 SID の設定
セグメントリストの設定
SR-TE ポリシーの設定
SR-TE ポリシーを介した EVPN VPWS の設定

ISIS でのプレフィックス SID の設定

PE1、P1、P2、および PE3 にプレフィックス SID を設定します。


/* Configure Prefix-SID on PE1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 180000 200000
Router(config-sr)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0002.0330.2000.0031.00
Route(config-isis)# nsr
Route(config-isis)# nsf ietf
Route(config-isis)# log adjacency changes
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide level 2
Route(config-isis-af)# mpls traffic-eng level-2-only
Route(config-isis-af)# mpls traffic-eng router-id 1.1.1.1
Route(config-isis-af)# segment-routing mpls sr-prefer
Route(config-isis-af)# segment-routing prefix-sid-map advertise-local
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback 0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 180010
Route(config-isis-af)# commit
Route(config-isis-af)# exit

/* Configure Prefix-SID on P1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 180000 200000
Router(config-sr)# exit
!
Router# configure
Router(config)# router isis core
Router(config-isis)# is-type level-2-only
Router(config-isis)# net 49.0002.0330.2000.0021.00
Router(config-isis)# nsr
Router(config-isis)# nsf ietf
Router(config-isis)# log adjacency changes
Router(config-isis)# address-family ipv4 unicast
Router(config-isis-af)# metric-style wide level 2
Router(config-isis-af)# mpls traffic-eng level-2-only
Router(config-isis-af)# mpls traffic-eng router-id loopback0
Router(config-isis-af)# segment-routing mpls sr-prefer
Router(config-isis-af)# segment-routing prefix-sid-map advertise-local
Router(config-isis-af)# exit
!
Router(config-isis)# interface loopback 0
Router(config-isis-if)# address-family ipv4 unicast
Router(config-isis-af)# prefix-sid index 180015
Router(config-isis-af)# commit
Router(config-isis-af)# exit

/* Configure Prefix-SID on P2 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block  180000 200000
Router(config-sr)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0002.0330.2000.0022.00
Route(config-isis)# nsr
Route(config-isis)# nsf ietf
Route(config-isis)# log adjacency changes
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide level 2
Route(config-isis-af)# mpls traffic-eng level-2-only
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls sr-prefer
Route(config-isis-af)# segment-routing prefix-sid-map advertise-local
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback 0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 180025
Route(config-isis-af)# commit
Route(config-isis-af)# exit

/* Configure Prefix-SID on PE3 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 180000 200000
Router(config-sr)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0002.0330.2000.3030.0030.0035.00
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide level 2
Route(config-isis-af)# mpls traffic-eng level-2-only
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls sr-prefer
Route(config-isis-af)# segment-routing prefix-sid-map advertise-local
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 180020
Route(config-isis-af)# commit
Route(config-isis-af)# exit

ISIS での隣接関係 SID の設定

PE1、P1、P2、および PE3 に隣接関係 SID を設定します。



/* Configure Adjacency-SID on PE1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# local-block 15000 15999
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface Bundle-Ether121
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15101
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/1/6
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15102
Route(config-isis-if-af)# commit

/* Configure Adjacency-SID on P1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# local-block 15000 15999
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface Bundle-Ether121
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# metric 20
Route(config-isis-if-af)# adjacency-sid absolute 15200
Route(config-isis-if-af)# commit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/7
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15202
Route(config-isis-if-af)# commit
!
/* Configure Adjacency-SID on P2 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# local-block 15000 15999
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/7
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# metric 20
Route(config-isis-if-af)# adjacency-sid absolute 15201
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/5
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# metric 20
Route(config-isis-if-af)# adjacency-sid absolute 15204
Route(config-isis-if-af)# commit

/* Configure Adjacency-SID on PE3 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# local-block 15000 15999
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/1
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15301
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/2
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15302
Route(config-isis-if-af)# commit

セグメントリストの設定


/* Configure Segment-list on PE1 using prefix-SID */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 180000 200000
Router(config-sr)# traffic-eng
Router(config-sr-te)# logging
Router(config-sr-te-log)# policy status
Router(config-sr-te-log)# exit
!
Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# segment-list name pref_sid_to_PE3
Router(config-sr-te-sl)# index 1 mpls label 180020 <-----------------------using prefix-SID
Router(config-sr-te-sl)# exit

/* Configure Segment-list on PE1 using adjacency-SID */

Router# configure
Router(config)# segment-routing
Router(config-sr)# local-block  15000 15999
Router(config-sr)# traffic-eng
Router(config-sr-te)# logging
Router(config-sr-te-log)# policy status
Router(config-sr-te-log)# exit
!
Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# segment-list name pref_adj_sid_to_PE3
Router(config-sr-te-sl)# index 1 mpls label 15101 <-----------------------using adjacency-SID
Router(config-sr-te-sl)# index 2 mpls label 15202 <-----------------------using adjacency-SID
Router(config-sr-te-sl)# exit

SR-TE ポリシーの設定


/* Configure SR-TE Policy */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# policy pref_sid_to_PE3
Router(config-sr-te-policy)# color 9001 end-point ipv4 20.20.20.20
Router(config-sr-te-policy)# candidate-paths
Router(config-sr-te-policy)# preference 10
Router(config-sr-te-pp-info)# explicit segment-list pref_sid_to_PE3
Router(config-sr-te-pp-info)# commit
Router(config-sr-te-pp-info)# exit
!
Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# policy pref_adj_sid_to_PE3
Router(config-sr-te-policy)# color 9001 end-point ipv4 20.20.20.20
Router(config-sr-te-policy)# candidate-paths
Router(config-sr-te-policy)# preference 200
Router(config-sr-te-pp-info)# explicit segment-list pref_adj_sid_to_PE3
Router(config-sr-te-pp-info)# commit
Router(config-sr-te-pp-info)# exit

/* You can configure multiple preferences for an SR policy. Among the configured preferences, the largest number takes the highest precedence */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 180000 200000
Router(config-sr)# local-block 15000 15999
Router(config-sr)# traffic-eng
Router(config-sr-te)# policy 1013
Router(config-sr-te-policy)# color 1013 end-point ipv4 2.2.2.2
Router(config-sr-te-policy)# candidate-paths
Router(config-sr-te-policy)# preference 100
Router(config-sr-te-pp-info)# explicit segment-list PE1-P1_BE121
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 200
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE3-P1-t0016
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 700 <----------largest number takes the precendence
Router(config-sr-te-pp-info)# explicit segment-list PE1-P1
Router(config-sr-te-pp-info)# commit
Router(config-sr-te-pp-info)# exit

SR-TE ポリシーを介した EVPN VPWS の設定


Router# configure
Router(config)# l2vpn
Router(config-l2vpn)# pw-class 1001
Router(config-l2vpn-pwc)# encapsulation mpls
Router(config-l2vpn-pwc-mpls)# preferred-path sr-te policy pref_sid_to_PE3 fallback disable
Router(config-l2vpn-pwc-mpls)# commit
Router(config-l2vpn-pwc-mpls)# exit
!
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group evpn_vpws
Router(config-l2vpn-xc)# p2p evpn_vpws_1001
Router(config-l2vpn-xc-p2p)# interface tengi0/1/0/1.1001
Router(config-l2vpn-xc-p2p)# neighbor evpn evi 1001 target 10001 source 20001
Router(config-l2vpn-xc-p2p-pw)# pw-class 1001
Router(config-l2vpn-xc-p2p-pw)# commit
Router(config-l2vpn-xc-p2p-pw)# exit



/* If Fallback Enable is configured, which is the default option, and if the SR-policy is down, then EVPN VPWS will still continue to be UP using the regular IGP path, and not using the SR-policy */
show l2vpn xconnect detail
  EVPN: neighbor 20.20.20.20, PW ID: evi 1001, ac-id 10001, state is up ( established )
    Preferred path Inactive : SR TE pref_sid_to_PE3, Statically configured, fallback enabled
    Tunnel : Down
    LSP: Up

/* If Fallback Disable is configured, and if the SR-policy is down, or if it misconfigured in dual homed mode, then the L2VPN PW will be down */
show l2vpn xconnect detail
EVPN: neighbor 20.20.20.20, PW ID: evi 1001, ac-id 10001, state is down ( local ready )
Preferred path Active : SR TE pref_sid_to_PE3, Statically configured, fallback disabled
Tunnel : Down

実行コンフィギュレーション



/* Configure Prefix-SID in ISIS */
PE1:

configure
 segment-routing
  global-block 180000 200000
!
router isis core
 is-type level-2-only
 net 49.0002.0330.2000.0031.00
 nsr
 nsf ietf
 log adjacency changes
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id 1.1.1.1
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 180010

P1:

configure
 segment-routing
  global-block 180000 200000

router isis core
 is-type level-2-only
 net 49.0002.0330.2000.0021.00
 nsr
 nsf ietf
 log adjacency changes
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id Loopback0
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

 interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 180015

P2:

configure
 segment-routing
  global-block 180000 200000

router isis core
 is-type level-2-only
 net 49.0002.0330.2000.0022.00
 nsr
 nsf ietf
 log adjacency changes
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id Loopback0
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

 interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 180025

PE3:

configure
 segment-routing
  global-block 180000 200000

router isis core
 is-type level-2-only
 net 49.0002.0330.2000.3030.0030.0035.00
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id Loopback0
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 180020

/* Configure Adjacency-SID in ISIS */

PE1:

configure
 segment-routing
  local-block 15000 15999
!

router isis core
 !
interface Bundle-Ether121
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15101

interface TenGigE0/0/1/6
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15102

P1:

configure
 segment-routing
  local-block 15000 15999

router isis core
 !
interface Bundle-Ether121
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   metric 20
   adjacency-sid absolute 15200

interface TenGigE0/0/0/0/7
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   metric 20
   adjacency-sid absolute 15202

P2:

configure
 segment-routing
  local-block 15000 15999

router isis core
 !
interface TenGigE0/0/0/5
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   metric 20
   adjacency-sid absolute 15204

interface TenGigE0/0/0/0/7
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   metric 20
   adjacency-sid absolute 15201

PE3:

configure
 segment-routing
  local-block 15000 15999

router isis core
  !
interface TenGigE0/0/0/1
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15301
  !
 !
 interface TenGigE0/0/0/2
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15302

/* Configure Segment-list */
PE1:

configure
 segment-routing
  global-block 180000 200000
  traffic-eng
   logging
    policy status

segment-routing
 traffic-eng
  segment-list name pref_sid_to_PE3
   index 1 mpls label 180020
  !
 !
configure
 segment-routing
  local-block 15000 15999
  traffic-eng
   logging
    policy status

segment-routing
 traffic-eng
  segment-list name pref_adj_sid_to_PE3
   index 1 mpls label 15101
   index 2 mpls label 15202
  !
 !

/* Configure SR-TE policy */

segment-routing
 traffic-eng
  policy pref_sid_to_PE3
   color 9001 end-point ipv4 20.20.20.20
   candidate-paths
    preference 10
     explicit segment-list pref_sid_to_PE3
     !
    !
segment-routing
 traffic-eng
  policy pref_adj_sid_to_PE3
   color 9001 end-point ipv4 20.20.20.20
   candidate-paths
    preference 200
     explicit segment-list pref_adj_sid_to_PE3
     !
    !

/* You can configure multiple preferences for an SR policy. Among the configured preferences, the largest number takes the highest precedence */

segment-routing
 traffic-eng
  policy 1013
   color 1013 end-point ipv4 2.2.2.2
   candidate-paths
    preference 100
     explicit segment-list PE1-P1_BE121
     !
    preference 200
     explicit segment-list PE1-PE3-P1-t0016
     !
    preference 700
     explicit segment-list PE1-P1
     !

/* Configure EVPN VPWS over SR-TE policy */
PE1:
configure
 l2vpn
  pw-class 1001
   encapsulation mpls
    preferred-path sr-te policy pref_sid_to_PE3  fallback disable

xconnect group evpn_vpws
  p2p evpn_vpws_1001
   interface tengi0/1/0/1.1001
   neighbor evpn evi 1001 target 10001 source 20001
    pw-class 1001
   !

SR-TE ポリシーを介した EVPN VPWS 優先パスの確認


PE1#show segment-routing traffic-eng forwarding policy name pref_sid_to_PE3 detail
Policy        Segment         Outgoing    Outgoing            Next Hop        Bytes
Name          List            Label       Interface                           Switched
------------- --------------- ----------- ------------------- --------------- ------------
pref_sid_to_PE3

                              15102       TenGigE0/0/1/6       20.20.20.20       81950960
                 Label Stack (Top -> Bottom): { 15101, 15102 }
                 Path-id: 1, Weight: 0
                 Packets Switched: 787990
   Local label: 34555
   Packets/Bytes Switched: 1016545/105720680
   (!): FRR pure backup


PE1#show mpls forwarding tunnels sr-policy name  pref_sid_to_PE3
Tunnel        Outgoing    Outgoing     Next Hop        Bytes
Name          Label       Interface                    Switched
------------- ----------- ------------ --------------- ------------
pref_sid_to_PE3 (SR) 15102 TenGigE0/0/1/6 20.20.20.20       836516512


PE1#show l2vpn xconnect group evpn_vpws xc-name evpn_vpws_1001 detail
Group evpn_vpws, XC evpn_vpws_1001, state is up; Interworking none
  AC: Bundle-Ether12.1001, state is up
    Type VLAN; Num Ranges: 1
    Outer Tag: 1000
    Rewrite Tags: []
    VLAN ranges: [1, 1]
    MTU 1500; XC ID 0xc0000018; interworking none
    Statistics:
      packets: received 642304, sent 642244
      bytes: received 61661184, sent 61655424
      drops: illegal VLAN 0, illegal length 0
  EVPN: neighbor 20.20.20.20, PW ID: evi 1001, ac-id 10001, state is up ( established )
    XC ID 0xa0000007
    Encapsulation MPLS
    Source address 10.10.10.10
    Encap type Ethernet, control word enabled
    Sequencing not set
    Preferred path Active : SR TE pref_sid_to_PE3, Statically configured, fallback disabled
    Tunnel : Up
    Load Balance Hashing: src-dst-mac

SR-TE ポリシーを介した L2VPN VPLS または VPWS 優先パス

SR-TE ポリシーを介した L2VPN VPLS または VPWS 優先パス機能では、L2VPN 仮想プライベート LAN サービス（VPLS）または仮想プライベートワイヤサービス（VPWS）の 2 つのエンドポイント間に SR-TE ポリシーを使用して優先パスを設定できます。ISIS プロトコルのみがサポートされています。

SR-TE ポリシーを介した L2VPN VPLS または VPWS 優先パスの設定

SR-TE ポリシー機能を介して L2VPN VPLS または VPWS 優先パスを設定するには、次のステップを実行します。設定ステップを説明するため、次の図を参考として使用します。

図 2. SR-TE ポリシーを介した L2VPN VPWS および VPLS 優先パス

ISIS でのプレフィックス SID の設定
ISIS での隣接関係 SID の設定
セグメントリストの設定
SR-TE ポリシーの設定
SR-TE ポリシーを介した VPLS の設定
SR-TE ポリシーを介した VPWS の設定

ISIS でのプレフィックス SID の設定

PE1、PE2、および PE3 にプレフィックス SID を設定します。


/* Configure Prefix-SID on PE1 */

Router# configure
Route(config)# router isis core
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0002.0330.2000.0031.00
Route(config-isis)# nsr
Route(config-isis)# nsf ietf
Route(config-isis)# log adjacency changes
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide level 2
Route(config-isis-af)# mpls traffic-eng level-2-only
Route(config-isis-af)# mpls traffic-eng router-id 1.1.1.1
Route(config-isis-af)# segment-routing mpls sr-prefer
Route(config-isis-af)# segment-routing prefix-sid-map advertise-local
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback 0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 16100
Route(config-isis-af)# commit
Route(config-isis-af)# exit

/* Configure Prefix-SID on PE2 */

Router# configure
Route(config)# router isis core
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0002.0330.2000.0021.00
Route(config-isis)# nsr
Route(config-isis)# nsf ietf
Route(config-isis)# log adjacency changes
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide level 2
Route(config-isis-af)# mpls traffic-eng level-2-only
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls sr-prefer
Route(config-isis-af)# segment-routing prefix-sid-map advertise-local
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback 0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 16200
Route(config-isis-af)# commit
Route(config-isis-af)# exit

/* Configure Prefix-SID on PE3 */

Router# configure
Route(config)# router isis core
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0002.0330.2000.3030.0030.0035.00
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide level 2
Route(config-isis-af)# mpls traffic-eng level-2-only
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls sr-prefer
Route(config-isis-af)# segment-routing prefix-sid-map advertise-local
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback 0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 16300
Route(config-isis-af)# commit
Route(config-isis-af)# exit

ISIS での隣接関係 SID の設定

PE1、PE2、および PE3 に隣接関係 SID を設定します。



/* Configure Adjacency-SID on PE1 */

Router# configure
Route(config)# router isis core
Route(config-isis)# interface Bundle-Ether121
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15100
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/1/6
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15101
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/1/9
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15102
Route(config-isis-if-af)# commit

/* Configure Adjacency-SID on PE2 */

Router# configure
Route(config)# router isis core
Route(config-isis)# interface Bundle-Ether121
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15200
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigET0/0/1/4
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15201
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/7
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15202
Route(config-isis-if-af)# commit

/* Configure Adjacency-SID on PE3 */

Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/1
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15301
Route(config-isis-if-af)# exit
!
Router# configure
Route(config)# router isis core
Route(config-isis)# interface TenGigE0/0/0/2
Route(config-isis-if)# circuit-type level-2-only
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-if-af)# adjacency-sid absolute 15302
Route(config-isis-if-af)# commit

セグメントリストの設定

PE1、PE2、および PE3 にセグメントリストを設定します。



/* Configure segment-list on PE1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 16000 23999
Router(config-sr)# local-block 15000 15999
Router(config-sr)# traffic-eng
Router(config-sr-te)# segment-list segment-list name PE1-PE2
Router(config-sr-te-sl)# index 1 mpls label 16200
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE3
Router(config-sr-te-sl)# index 1 mpls label 16300
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE2-PE3
Router(config-sr-te-sl)# index 1 mpls label 16200
Router(config-sr-te-sl)# index 2 mpls label 16300
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE2_bad
Router(config-sr-te-sl)# index 1 mpls label 16900
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE3-PE2
Router(config-sr-te-sl)# index 1 mpls label 16300
Router(config-sr-te-sl)# index 2 mpls label 16200
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE2_BE121
Router(config-sr-te-sl)# index 1 mpls label 15100
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE3-PE2_link
Router(config-sr-te-sl)# index 1 mpls label 15101
Router(config-sr-te-sl)# index 2 mpls label 15302
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE1-PE3-PE2-t0016
Router(config-sr-te-sl)# index 1 mpls label 15101
Router(config-sr-te-sl)# index 2 mpls label 16200
Router(config-sr-te-sl)# commit

/* Configure segment-list on PE2 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 16000 23999
Router(config-sr)# local-block 15000 15999
Router(config-sr)# traffic-eng
Router(config-sr-te)# segment-list segment-list name PE2-PE1
Router(config-sr-te-sl)# index 1 mpls label 16100
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE2-PE3-PE1
Router(config-sr-te-sl)# index 1 mpls label 16300
Router(config-sr-te-sl)# index 2 mpls label 16100
Router(config-sr-te-sl)# commit

/* Configure segment-list on PE3 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# global-block 16000 23999
Router(config-sr)# local-block 15000 15999
Router(config-sr)# traffic-eng
Router(config-sr-te)# segment-list segment-list name PE3-PE1
Router(config-sr-te-sl)# index 1 mpls label 16100
Router(config-sr-te-sl)# exit
!
Router(config-sr-te)# segment-list segment-list name PE3-PE2-PE1
Router(config-sr-te-sl)# index 1 mpls label 16200
Router(config-sr-te-sl)# index 2 mpls label 16100
Router(config-sr-te-sl)# commit

SR-TE ポリシーの設定



/* Configure SR-TE policy */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# policy 100
Router(config-sr-te-policy)# color 1 end-point ipv4 2.2.2.2
Router(config-sr-te-policy)# candidate-paths
Router(config-sr-te-policy)# preference 400
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE3-PE2
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 500 <-----------------largest number takes the precedence
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE2
Router(config-sr-te-pp-info)# commit
Router(config-sr-te-pp-info)# exit
!
Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# policy 1013
Router(config-sr-te-policy)# color 1013 end-point ipv4 2.2.2.2
Router(config-sr-te-policy)# candidate-paths
Router(config-sr-te-policy)# preference 100
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE2_BE121
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 200
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE3-PE2-t0016
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 500
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE2
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 600
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE3-PE2
Router(config-sr-te-pp-info)# exit
!
Router(config-sr-te-policy)# preference 700
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE3-PE2_link
Router(config-sr-te-pp-info)# commit
!
Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# policy 1300
Router(config-sr-te-policy)# color 1300 end-point ipv4 3.3.3.3
Router(config-sr-te-policy)# candidate-paths
Router(config-sr-te-policy)# preference 100
Router(config-sr-te-pp-info)# explicit segment-list PE1-PE3
Router(config-sr-te-pp-info)# commit
!

SR-TE ポリシーを介した VPLS の設定


Router# configure
Router(config)# l2vpn
Router(config-l2vpn)# pw-class pw100
Router(config-l2vpn-pwc)# encapsulation mpls
Router(config-l2vpn-pwc-mpls)# preferred-path sr-te policy 100
Router(config-l2vpn-pwc-mpls)# exit
!
Router(config-l2vpn)# pw-class pw1013
Router(config-l2vpn-pwc)# encapsulation mpls
Router(config-l2vpn-pwc-mpls)# preferred-path sr-te policy 1013 fallback disable
Router(config-l2vpn-pwc-mpls)# exit

/* The default is Fallback Enable. If the SR-policy is down, then L2VPN VPWS/VPLS will try to be UP using the regular IGP path, and not using the SR policy. If Fallback Disable is configured, the L2VPN PW will be down when the SR-policy is down. Preferred-path is the action of pinning down a PW to a SR TE policy */


Router(config)#l2vpn
Router(config-l2vpn)#bridge group bg1
Router(config-l2vpn-bg)#bridge-domain vpls501
Router(config-l2vpn-bg-bd)#interface Bundle-Ether41.501
Router(config-l2vpn-bg-bd-ac)#exit
!
Router(config-l2vpn-bg-bd)#interface TenGigE0/0/1/0.501
Router(config-l2vpn-bg-bd-ac)#split-horizon group
Router(config-l2vpn-bg-bd-ac)#exit
!
Router(config-l2vpn-bg-bd)#vfi vpls1
Router(config-l2vpn-bg-bd-vfi)#neighbor 2.2.2.2 pw-id 501
Router(config-l2vpn-bg-bd-vfi-pw)#pw-class pw100
Router(config-l2vpn-bg-bd-vfi-pw)#exit
!
Router(config-l2vpn-bg-bd-vfi)#neighbor 3.3.3.3 pw-id 501
Router(config-l2vpn-bg-bd-vfi-pw)#commit

SR-TE ポリシーを介した VPWS の設定


Router# configure
Router(config)# l2vpn
Router(config-l2vpn)# pw-class pw1300
Router(config-l2vpn-pwc)# encapsulation mpls
Router(config-l2vpn-pwc-mpls)# load-balancing
Router(config-l2vpn-pwc-mpls-load-bal)# flow-label both
Router(config-l2vpn-pwc-mpls-load-bal)# exit
!
Router(config-l2vpn-pwc-mpls)# preferred-path sr-te policy 1300 fallback disable
Router(config-l2vpn-pwc-mpls)# exit
!
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group xcon1
Router(config-l2vpn-xc)# p2p vplw1002
Router(config-l2vpn-xc-p2p)# interface TenGigE0/0/1/1.1002
Router(config-l2vpn-xc-p2p)# neighbor 3.3.3.3 pw-id 1002
Router(config-l2vpn-xc-p2p-pw)# pw-class pw1300
Router(config-l2vpn-xc-p2p-pw)# commit
Router(config-l2vpn-xc-p2p-pw)# exit

実行コンフィギュレーション



/* Configure prefix-SID */
PE1:
router isis core
 is-type level-2-only
 net 49.0002.0330.2000.0031.00
 nsr
 nsf ietf
 log adjacency changes
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id 1.1.1.1
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 16100

PE2:
router isis core
 is-type level-2-only
 net 49.0002.0330.2000.0021.00
 nsr
 nsf ietf
 log adjacency changes
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id Loopback0
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

 interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 16200

PE3:
router isis core
 is-type level-2-only
 net 49.0002.0330.2000.3030.0030.0035.00
 address-family ipv4 unicast
  metric-style wide level 2
  mpls traffic-eng level-2-only
  mpls traffic-eng router-id Loopback0
  segment-routing mpls sr-prefer
  segment-routing prefix-sid-map advertise-local

interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 16300

/* Configure Adjacency-SID */
PE1:
router isis core
!
 interface Bundle-Ether121
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15100
  !
 interface TenGigE0/0/1/6
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15101
  !
 interface TenGigE0/0/1/9
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15102

PE2
router isis core
 !
interface Bundle-Ether121
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15200

interface TenGigE0/0/0/0/4
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15201

interface TenGigE0/0/0/0/7
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15202

PE3:
router isis core
!
interface TenGigE0/0/0/1
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15301
  !
 !
 interface TenGigE0/0/0/2
  circuit-type level-2-only
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   adjacency-sid absolute 15302

/* Configure segment-list */
PE1:
segment-routing
 global-block 16000 23999
 local-block 15000 15999
  traffic-eng
 segment-list name PE1-PE2
   index 1 mpls label 16200
  !
  segment-list name PE1-PE3
   index 1 mpls label 16300
  !
  segment-list name PE1-PE2-PE3
   index 1 mpls label 16200
   index 2 mpls label 16300
  !
  segment-list name PE1-PE2_bad
   index 1 mpls label 16900
  !
  segment-list name PE1-PE3-PE2
   index 1 mpls label 16300
   index 2 mpls label 16200
  !
  segment-list name PE1-PE2_BE121
   index 1 mpls label 15100
!
  segment-list name PE1-PE3-PE2_link
   index 1 mpls label 15101
   index 2 mpls label 15302
  !

  segment-list name PE1-PE3-PE2-t0016
   index 1 mpls label 15101
   index 2 mpls label 16200

PE2:
segment-routing
 global-block 16000 23999
 local-block 15000 15999
 traffic-eng
  segment-list name PE2-PE1
   index 1 mpls label 16100
  !
  segment-list name PE2-PE3-PE1
   index 1 mpls label 16300
   index 2 mpls label 16100

PE3:
segment-routing
 global-block 16000 23999
 local-block 15000 15999
 traffic-eng
  segment-list name PE3-PE1
   index 1 mpls label 16100
  !
  segment-list name PE3-PE2-PE1
   index 1 mpls label 16200
   index 2 mpls label 16100

/* Configure SR-TE policy */

segment-routing
 traffic-eng
  policy 100
   color 1 end-point ipv4 2.2.2.2
   candidate-paths
    preference 400
     explicit segment-list PE1-PE3-PE2
     !
    preference 500
     explicit segment-list PE1-PE2

 policy 1013
   color 1013 end-point ipv4 2.2.2.2
   candidate-paths
    preference 100
     explicit segment-list PE1-PE2_BE121
     !
    preference 200
     explicit segment-list PE1-PE3-PE2-t0016
     !
    preference 500
     explicit segment-list PE1-PE2
      !
    preference 600
     explicit segment-list PE1-PE3-PE2
     !
    preference 700
     explicit segment-list PE1-PE3-PE2_link
     !
 policy 1300
   color 1300 end-point ipv4 3.3.3.3
   candidate-paths
    preference 100
     explicit segment-list PE1-PE3
     !

/* Configure VPLS over SR-TE policy
l2vpn
 pw-class pw100
  encapsulation mpls
   preferred-path sr-te policy 100
 pw-class pw1013
  encapsulation mpls
   preferred-path sr-te policy 1013 fallback disable

l2vpn
 bridge group bg1
  bridge-domain vpls501
   interface Bundle-Ether41.501
   !
   interface TenGigE0/0/1/0.501
    split-horizon group
   !
   vfi vpls1
    neighbor 2.2.2.2 pw-id 501
     pw-class pw100
    !
    neighbor 3.3.3.3 pw-id 501

/*Configure VPWS over SR-TE policy
l2vpn
 pw-class pw1300
  encapsulation mpls
    load-balancing
    flow-label both
   preferred-path sr-te policy 1300 fallback disable


Xconnect group xcon1
  p2p vplw1002
   interface TenGigE0/0/1/1.1002
   neighbor 3.3.3.3 pw-id 1002
    pw-class pw1300

SR-TE ポリシー設定を介した L2VPN VPLS または VPWS 優先パスの確認


/* The prefix-sid and Adjacency-sid must be in the SR topology */

PE1#show segment-routing traffic-eng ipv4 topology | inc Prefix
Thu Feb  1 20:28:43.343 EST
  Prefix SID:
    Prefix 1.1.1.1, label 16100 (regular)
  Prefix SID:
    Prefix 3.3.3.3, label 16300 (regular)
  Prefix SID:
    Prefix 2.2.2.2, label 16200 (regular)


PE1#show segment-routing traffic-eng ipv4 topology | inc Adj SID
Thu Feb  1 20:30:25.760 EST
    Adj SID: 61025 (unprotected) 15102 (unprotected)
    Adj SID: 61023 (unprotected) 15101 (unprotected)
    Adj SID: 65051 (unprotected) 15100 (unprotected)
    Adj SID: 41516 (unprotected) 15301 (unprotected)
    Adj SID: 41519 (unprotected) 15302 (unprotected)
    Adj SID: 46660 (unprotected) 15201 (unprotected)
    Adj SID: 24003 (unprotected) 15202 (unprotected)
    Adj SID: 46675 (unprotected) 15200 (unprotected)

PE1#show segment-routing traffic-eng policy name 100
Thu Feb  1 23:16:58.368 EST

SR-TE policy database
---------------------

Name: 100 (Color: 1, End-point: 2.2.2.2)
  Status:
    Admin: up  Operational: up for 05:44:25 (since Feb  1 17:32:34.434)
  Candidate-paths:
    Preference 500:
      Explicit: segment-list PE1-PE2 (active)
        Weight: 0, Metric Type: IGP
          16200 [Prefix-SID, 2.2.2.2]
    Preference 400:
      Explicit: segment-list PE1-PE3-PE2 (inactive)
      Inactive Reason: unresolved first label
        Weight: 0, Metric Type: IGP
  Attributes:
    Binding SID: 27498
      Allocation mode: dynamic
      State: Programmed
      Policy selected: yes
    Forward Class: 0

PE1#show segment-routing traffic-eng policy name 1013
Thu Feb  1 21:20:57.439 EST

SR-TE policy database
---------------------
Name: 1013 (Color: 1013, End-point: 2.2.2.2)
  Status:
    Admin: up  Operational: up for 00:06:36 (since Feb  1 21:14:22.057)
  Candidate-paths:
    Preference 700:
      Explicit: segment-list PE1-PE3-PE2_link (active)
        Weight: 0, Metric Type: IGP
          15101 [Adjacency-SID, 13.1.1.1 - 13.1.1.2]
          15302
    Preference 600:
      Explicit: segment-list PE1-PE3-PE2 (inactive)
      Inactive Reason:
        Weight: 0, Metric Type: IGP
    Preference 500:
      Explicit: segment-list PE1-PE2 (inactive)
      Inactive Reason:
        Weight: 0, Metric Type: IGP
    Preference 200:
      Explicit: segment-list PE1-PE3-PE2-t0016 (inactive)
      Inactive Reason: unresolved first label
        Weight: 0, Metric Type: IGP
    Preference 100:
      Explicit: segment-list PE1-PE2_BE121 (inactive)
      Inactive Reason: unresolved first label
        Weight: 0, Metric Type: IGP
  Attributes:
    Binding SID: 27525
      Allocation mode: dynamic
      State: Programmed
      Policy selected: yes
    Forward Class: 0

PE1#show segment-routing traffic-eng forwarding policy name 100
Thu Feb  1 23:19:28.951 EST
Policy        Segment         Outgoing    Outgoing            Next Hop        Bytes
Name          List            Label       Interface                           Switched
------------- --------------- ----------- ------------------- --------------- ------------
100           PE1-PE2         Pop         Te0/0/1/9           12.1.9.2        0
                                         Pop         BE121               121.1.0.2       0

PE1#show segment-routing traffic-eng forwarding policy name 1013 detail
Thu Feb  1 21:22:46.069 EST
Policy        Segment         Outgoing    Outgoing            Next Hop        Bytes
Name          List            Label       Interface                           Switched
------------- --------------- ----------- ------------------- --------------- ------------
1013          PE1-PE3-PE2_link
                              15302       Te0/0/1/6           13.1.1.2        0
                 Label Stack (Top -> Bottom): { 15302 }
                 Path-id: 1, Weight: 0
                 Packets Switched: 0
   Local label: 24005
   Packets/Bytes Switched: 0/0
   (!): FRR pure backup

PE1#show mpls forwarding tunnels sr-policy name 1013
Thu Feb  1 21:23:22.743 EST
Tunnel        Outgoing    Outgoing     Next Hop        Bytes
Name          Label       Interface                    Switched
------------- ----------- ------------ --------------- ------------
1013         (SR) 15302       Te0/0/1/6    13.1.1.2        0

PE1#show l2vpn bridge-domain bd-name vpls501 detail
Sat Feb  3 11:27:35.655 EST
Legend: pp = Partially Programmed.
Bridge group: bg1, bridge-domain: vpls501, id: 250, state: up, ShgId: 0, MSTi: 0
……….
List of VFIs:
    VFI vpls1 (up)
      PW: neighbor 2.2.2.2, PW ID 501, state is up ( established )
        PW class pw100, XC ID 0xa00020d5
        Encapsulation MPLS, protocol LDP
        Source address 1.1.1.1
        PW type Ethernet, control word disabled, interworking none
        Sequencing not set
        Preferred path Active : SR TE 100, Statically configured, fallback disabled
        Tunnel : Up
        PW Status TLV in use
          MPLS         Local                          Remote
          ------------ ------------------------------ -------------------------
          Label        41042                          24010
          Group ID     0xfa                           0x1
          Interface    vpls1                          vpls1
          MTU          1500                           1500
          Control word disabled                       disabled
          PW type      Ethernet                       Ethernet
          VCCV CV type 0x2                            0x2
                       (LSP ping verification)        (LSP ping verification)
          VCCV CC type 0x6                            0x6
                       (router alert label)           (router alert label)
                       (TTL expiry)                   (TTL expiry)
          ------------ ------------------------------ -------------------------
        Incoming Status (PW Status TLV):
          Status code: 0x0 (Up) in Notification message
        MIB cpwVcIndex: 2684362965
        Create time: 02/02/2018 16:20:59 (19:06:37 ago)

SR-TE を使用した EVPN VPWS オンデマンドネクストホップ

SR-TE を使用した EVPN VPWS オンデマンドネクストホップ機能では、送信元からポイントツーポイントサービスの宛先にトラフィックを送信する最適なパスを IOS XR トラフィックコントローラ（XTC）を使用して取得できます。SR-TE を使用したオンデマンドネクストホップ（ODN）は EVPN 仮想プライベートワイヤサービス（VPWS）とフレキシブルクロス接続（FXC）VLAN 非対応サービスでサポートされています。

ドメイン全体にルーティング情報を再配布すると、マルチドメインサービス（レイヤ 2 VPN とレイヤ 3 VPN）のプロビジョニングに複雑性と拡張性の問題が発生します。SR-TE を使用した ODN 機能は、エンドツーエンドのラベルスイッチドパス（LSP）の計算をパス計算要素（PCE）に委任します。この PCE には、再配布なしの制約事項とポリシーが含まれています。次に、サービスが Forwarding Information Base（FIB）へ移行する間に再適用されたマルチドメイン LSP をインストールします。

ODN は BGP ダイナミック SR-TE 機能を使用して、パスを PCE に追加します。PCE には、要件に基づいてエンドツーエンドパスを検出し、ダウンロードする機能があります。ODN は定義された BGP ポリシーに基づいて SR-TE 自動トンネルをトリガーします。PCE は BGP または IGP、あるいはその両方を通じてリアルタイムトポロジを学習します。

IOS XR トラフィックコントローラー（XTC）

パス計算要素（PCE）は、一連のプロシージャを記述します。これにより、パス計算クライアント（PCC）は PCC から発信されたヘッドエンドトンネルの制御を PCE ピアに報告し、委任します。PCE ピアは、PCC が制御している LSP のパラメータの更新と変更を PCC に要求します。また、PCC を有効にして PCE が計算を開始するとともに、ネットワーク全体の調整を行えるようにします。

機能制限

自動プロビジョニングされた TE ポリシーの最大数は 1,000 です。
EVPN VPWS SR ポリシーは EVPN VPWS デュアルホーミングではサポートされていません。

EVPN はルートがシングルホームネクストホップ用であるかどうかを検証します。そうでない場合は、不適切な SR-TE ポリシーに関するエラーメッセージを発行し、そのポリシーなしで EVPN-VPWS のセットアップを続行します。EVPN は、これがシングルホームかどうかの決定をゼロに設定されている ESI 値に依存します。AC が LACP を実行しているバンドルイーサインターフェイスの場合は、ESI 値を手動でゼロに設定して、自動感知 ESI を上書きする必要があります。これは、EVPN VPWS マルチホーミングがサポートされていないためです。
EVPN デュアルホーミングを無効にするには、バンドルイーサ AC を ESI 値セットをゼロに設定します。
```
evpn
interface Bundle-Ether12
ethernet-segment
identifier type 0 00.00.00.00.00.00.00.00.00
/* Or globally */
evpn
ethernet-segment type 1 auto-generation-disable
```

SR-TE を使用した EVPN VPWS オンデマンドネクストホップの設定

SR-TE を使用して EVPN VPWS オンデマンドネクストホップを設定するには、次のステップを実行します。設定ステップを説明するため、次の図を参考として使用します。

ISIS でのプレフィックス SID の設定
SR-TE の設定
PCE と PCC の設定
SR カラーの設定
EVPN ルートポリシーの設定
BGP の設定
EVPN VPWS の設定
フレキシブルクロスコネクトサービス（FXC）VLAN 非対応の設定

トポロジ

PE1 と PE2 上に EVPN VPWS が設定されているトポロジを考えてみます。トラフィックはコア内の SR-TE を使用して PE1 から PE2 に送信されます。P ルータ上に設定されている PCE が PE1 から PE2 への最適なパスを計算します。パス計算クライアント（PCC）は PE1 と PE2 上に設定されています。

図 3. SR-TE を使用した EVPN VPWS オンデマンドネクストホップ

設定例

ISIS でのプレフィックス SID の設定

各ルータがプレフィックスに関連付けられている一意のセグメント識別子を使用するように、ISIS にプレフィックス SID を、コア内にトポロジ独立型ループフリー代替パス（TI-LFA）を設定します。


/* Configure Prefix-SID in ISIS and TI-LFA  on PE1 */

Router# configure
Route(config)# router isis ring
Route(config-isis)# is-type level-2-only
Route(config-isis)# net 49.0001.1921.6800.1001.00
Route(config-isis)# segment-routing global-block 30100 39100
Route(config-isis)# nsr
Route(config-isis)# distribute link-state
Route(config-isis)# nsf cisco
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide
Route(config-isis-af)# mpls traffic-eng level-1
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 30101
Route(config-isis-af)# exit
!
Route(config-isis)# interface HundredGigE0/0/0/0
Route(config-isis-if)# circuit-type level-1
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# fast-reroute per-prefix
Route(config-isis-if-af)# fast-reroute per-prefix ti-lfa
Route(config-isis-if-af)# commit

/*Configure Prefix-SID in ISIS and TI-LFA  on P router */

Router# configure
Route(config)# router isis ring
Route(config-isis)# net 49.0001.1921.6800.1002.00
Route(config-isis)# segment-routing global-block 30100 39100
Route(config-isis)# nsr
Route(config-isis)# distribute link-state
Route(config-isis)# nsf cisco
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide
Route(config-isis-af)# mpls traffic-eng level-1
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 30102
Route(config-isis-af)# exit
!
Route(config-isis)# interface HundredGigE0/0/0/0
Route(config-isis-if)# circuit-type level-1
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# fast-reroute per-prefix
Route(config-isis-if-af)# fast-reroute per-prefix ti-lfa
Route(config-isis-if-af)# exit
!
Route(config-isis)# interface HundredGigE0/0/0/1
Route(config-isis-if)# circuit-type level-1
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# fast-reroute per-prefix
Route(config-isis-if-af)# fast-reroute per-prefix ti-lfa
Route(config-isis-if-af)# commit

/* Configure Prefix-SID in ISIS and TI-LFA  on PE2 */

Router# configure
Route(config)# router isis ring
Route(config-isis)# net 49.0001.1921.6800.1003.00
Route(config-isis)# segment-routing global-block 30100 39100
Route(config-isis)# nsr
Route(config-isis)# distribute link-state
Route(config-isis)# nsf cisco
Route(config-isis)# address-family ipv4 unicast
Route(config-isis-af)# metric-style wide
Route(config-isis-af)# mpls traffic-eng level-1
Route(config-isis-af)# mpls traffic-eng router-id loopback0
Route(config-isis-af)# segment-routing mpls
Route(config-isis-af)# exit
!
Route(config-isis)# interface loopback0
Route(config-isis-if)# address-family ipv4 unicast
Route(config-isis-af)# prefix-sid index 30103
Route(config-isis-af)# exit
!
Route(config-isis)# interface HundredGigE0/0/0/1
Route(config-isis-if)# circuit-type level-1
Route(config-isis-if)# point-to-point
Route(config-isis-if)# hello-padding disable
Route(config-isis-if)# fast-reroute per-prefix
Route(config-isis-if-af)# fast-reroute per-prefix ti-lfa
Route(config-isis-if-af)# commit

SR-TE の設定

P ルータと PE ルータに SR-TE を設定します。


/Configure SR-TE on PE1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# on-demand color 1
Router(config-sr-te-color)# dynamic mpls
Router(config-sr-te-color-dyn-mpls)# pce
Router(config-sr-te-color-dyn-mpls-pce)# exit
!
Router(config-sr-te)# on-demand color 2
Router(config-sr-te-color)# dynamic mpls
Router(config-sr-te-color-dyn-mpls)# pce
Router(config-sr-te-color-dyn-mpls-pce)# exit
!
Router(config-sr-te)# on-demand color 3
Router(config-sr-te-color)# dynamic mpls
Router(config-sr-te-color-dyn-mpls)# pce
Router(config-sr-te-color-dyn-mpls-pce)# commit

/*Configure SR-TE on P router */
Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# commit


/Configure SR-TE on PE2 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# on-demand color 11
Router(config-sr-te-color)# dynamic mpls
Router(config-sr-te-color-dyn-mpls)# pce
Router(config-sr-te-color-dyn-mpls-pce)# exit
!
Router(config-sr-te)# on-demand color 12
Router(config-sr-te-color)# dynamic mpls
Router(config-sr-te-color-dyn-mpls)# pce
Router(config-sr-te-color-dyn-mpls-pce)# exit
!
Router(config-sr-te)# on-demand color 13
Router(config-sr-te-color)# dynamic mpls
Router(config-sr-te-color-dyn-mpls)# pce
Router(config-sr-te-color-dyn-mpls-pce)# commit

PCE と PCC の設定

P ルータに PCE を、PE1 と PE2 に PCC を設定します。必要に応じて、複数の PCE を設定することもできます。


/* Configure PCC on PE1 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# pcc
Router(config-sr-te-pcc)# source-address ipv4 205.1.0.1
Router(config-sr-te-pcc)# pce address ipv4 205.2.0.2
Router(config-sr-te-pcc)# commit

/* Configure PCE on P router */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# pce
Router(config-sr-te-pce)# address ipv4 205.2.0.2
Router(config-sr-te-pce)# commit

/* Configure PCC on PE2 */

Router# configure
Router(config)# segment-routing
Router(config-sr)# traffic-eng
Router(config-sr-te)# pcc
Router(config-sr-te-pcc)# source-address ipv4 205.3.0.3
Router(config-sr-te-pcc)# pce address ipv4 205.2.0.2
Router(config-sr-te-pcc)# commit

SR カラーの設定

PE ルータに SR カラーを設定します。


/* Define SR color on PE1 */

Router# configure
Router(config)# extcommunity-set opaque color1
Router(config-ext)# 1
Router(config-ext)# end-set
!
Router(config)# extcommunity-set opaque color2
Router(config-ext)# 2
Router(config-ext)# end-set
!
Router(config)# extcommunity-set opaque color3
Router(config-ext)# 3
Router(config-ext)# end-set
!
/* Define SR color on PE2 */

Router# configure
Router(config)# extcommunity-set opaque color11
Router(config-ext)# 11
Router(config-ext)# end-set
!
Router(config)# extcommunity-set opaque color12
Router(config-ext)# 12
Router(config-ext)# end-set
!
Router(config)# extcommunity-set opaque color13
Router(config-ext)# 13
Router(config-ext)# end-set
!

EVPN ルートポリシーの設定

PE1 と PE2 に EVPN ルートポリシーを設定します。次に、ルートポリシー言語を定義し、EVPN ルートを追跡する例を示します。「rd」は PE のアドレスを参照し、L2 サービスのイーサネット仮想インターコネクトとして機能します。


/* Configure EVPN route policy on PE1 */

Router# configure
Router(config)# route-policy evpn_odn_policy
Router(config-rpl)# if rd in (205.3.0.3:2) then
Router(config-rpl-if)# set extcommunity color color1
Router(config-rpl-if)# set next-hop 205.3.0.3
Router(config-rpl-if)# elseif rd in (205.3.0.3:3) then
Router(config-rpl-elseif)# set extcommunity color color2
Router(config-rpl-elseif)# set next-hop 205.3.0.3
Router(config-rpl-elseif)# elseif rd in (205.3.0.3:4) then
Router(config-rpl-elseif)# set extcommunity color color3
Router(config-rpl-elseif)# set next-hop 205.3.0.3
Router(config-rpl-elseif)# endif
Router(config-rpl)# pass
Router(config-rpl)# end-policy


/* Configure EVPN route policy on PE2 */

Router# configure
Router(config)# route-policy evpn_odn_policy
Router(config-rpl)# if rd in (205.1.0.1:2) then
Router(config-rpl-if)# set extcommunity color color11
Router(config-rpl-if)# set next-hop 205.1.0.1
Router(config-rpl-if)# elseif rd in (205.1.0.1:3) then
Router(config-rpl-elseif)# set extcommunity color color12
Router(config-rpl-elseif)# set next-hop 205.1.0.1
Router(config-rpl-elseif)# elseif rd in (205.1.0.1:4) then
Router(config-rpl-elseif)# set extcommunity color color13
Router(config-rpl-elseif)# set next-hop 205.1.0.1
Router(config-rpl-elseif)# endif
Router(config-rpl)# pass
Router(config-rpl)# end-policy

BGP の設定

PE1 と PE2 に BGP を設定します。


/* Configure BGP on PE1 */

Router# configure
Router(config)# router bgp 100
Routerconfig-bgp)# bgp router-id 205.1.0.1
Routerconfig-bgp)# bgp graceful-restart
Router(config-bgp)# address-family l2vpn evpn
Router(config-bgp-af)# exit
!
Router(config-bgp)# neighbor 205.3.0.3
Router(config-bgp-nbr)# remote-as 100
Router(config-bgp-nbr)# update-source loopback 0
Router(config-bgp-nbr)# address-family l2vpn evpn
Router(config-bgp-nbr-af)# route-policy evpn_odn_policy in
Router(config-rpl)# commit

/* Configure BGP on PE2 */

Router# configure
Router(config)# router bgp 100
Routerconfig-bgp)# bgp router-id 205.3.0.3
Routerconfig-bgp)# bgp graceful-restart
Router(config-bgp)# address-family l2vpn evpn
Router(config-bgp-af)# exit
!
Router(config-bgp)# neighbor 205.1.0.1
Router(config-bgp-nbr)# remote-as 100
Router(config-bgp-nbr)# update-source loopback 0
Router(config-bgp-nbr)# address-family l2vpn evpn
Router(config-bgp-nbr-af)# route-policy evpn_odn_policy in
Router(config-rpl)# commit

EVPN VPWS の設定

PE1 と PE2 に EVPN VPWS を設定します。


/* Configure EVPN VPWS on PE1 */

Router# configure
Router(config)# interface GigE0/0/0/2.2 l2transport
Router(config-subif)# encapsulation dot1q 1
Router# exit
!
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group evpn_vpws
Router(config-l2vpn-xc)# p2p e1_10
Router(config-l2vpn-xc-p2p)# interface GigE0/0/0/2.2
Router(config-l2vpn-xc-p2p)# neighbor evpn evi 2 target 10 source 10
Router(config-l2vpn-xc-p2p)#commit

/* Configure EVPN VPWS on PE2 */

Router# configure
Router(config)# interface GigE0/0/0/2.4 l2transport
Router(config-subif)# encapsulation dot1q 1
Router# exit
!
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group evpn_vpws
Router(config-l2vpn-xc)# p2p e3_30
Router(config-l2vpn-xc-p2p)# interface GigE0/0/0/2.4
Router(config-l2vpn-xc-p2p)# neighbor evpn evi 2 target 10 source 10
Router(config-l2vpn-xc-p2p)#commit

フレキシブルクロスコネクトサービス（FXC）VLAN 非対応の設定


/* Configure FXC on PE1 */

Router# configure
Router(config)# interface GigE0/0/0/2.3 l2transport
Router(config-subif)# encapsulation dot1q 3
Router# exit
!
Router(config)# l2vpn
Router(config-l2vpn)# flexible-xconnect-service vlan-unaware evpn_vu
Router(config-l2vpn-fxs-vu)# interface GigE0/0/0/2.3
Router(config-l2vpn-fxs-vu)# neighbor evpn evi 3 target 20
Router(config-l2vpn-fxs-vu)#commit

/* Configure FXC on PE2 */

Router# configure
Router(config)# interface GigE0/0/0/2.3 l2transport
Router(config-subif)# encapsulation dot1q 3
Router# exit
!
Router(config)# l2vpn
Router(config-l2vpn)# flexible-xconnect-service vlan-unaware evpn_vu
Router(config-l2vpn-fxs-vu)# interface GigE0/0/0/2.3
Router(config-l2vpn-fxs-vu)# neighbor evpn evi 3 target 20
Router(config-l2vpn-fxs-vu)#commit

実行コンフィギュレーション



/* Configure Prefix-SID in ISIS and TI-LFA */

PE1:

configure
 router isis ring
  net 49.0001.1921.6800.1001.00
  segment-routing global-block 30100 39100
  nsr
  distribute link-state
  nsf cisco
  address-family ipv4 unicast
   metric-style wide
   mpls traffic-eng level-1
   mpls traffic-eng router-id Loopback0
   segment-routing mpls
 !
 interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 30101
  !
 !
 interface HundredGigE0/0/0/0
  circuit-type level-1
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   fast-reroute per-prefix
   fast-reroute per-prefix ti-lfa
  !
 !

P:

configure
 router isis ring
  net 49.0001.1921.6800.1002.00
  segment-routing global-block 30100 39100
  nsr
  distribute link-state
  nsf cisco
  address-family ipv4 unicast
   metric-style wide
   mpls traffic-eng level-1
   mpls traffic-eng router-id Loopback0
   segment-routing mpls
 !
 interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 30102
  !
 !
 interface HundredGigE0/0/0/0
  circuit-type level-1
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   fast-reroute per-prefix
   fast-reroute per-prefix ti-lfa
  !
 !
 interface HundredGigE0/0/0/1
  circuit-type level-1
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   fast-reroute per-prefix
   fast-reroute per-prefix ti-lfa
  !

PE2:

configure
 router isis ring
  net 49.0001.1921.6800.1003.00
  segment-routing global-block 30100 39100
  nsr
  distribute link-state
  nsf cisco
  address-family ipv4 unicast
   metric-style wide
   mpls traffic-eng level-1
   mpls traffic-eng router-id Loopback0
   segment-routing mpls
 !
 interface Loopback0
  address-family ipv4 unicast
   prefix-sid index 30103
  !
 !
 interface HundredGigE0/0/0/1
  circuit-type level-1
  point-to-point
  hello-padding disable
  address-family ipv4 unicast
   fast-reroute per-prefix
   fast-reroute per-prefix ti-lfa
  !
 !


/* Configure SR-TE */

PE1:

configure
 segment-routing
  traffic-eng
   on-demand color 1
    dynamic mpls
     pce
   !
  !
  on-demand color 2
   dynamic mpls
    pce
    !
   !
  !
  on-demand color 3
   dynamic mpls
    pce
    !
P:

configure
 segment-routing
  traffic-eng
!

PE2:

configure
 segment-routing
  traffic-eng
   on-demand color 11
    dynamic mpls
     pce
   !
  !
  on-demand color 12
   dynamic mpls
    pce
    !
   !
  !
  on-demand color 13
   dynamic mpls
    pce
    !

/* Configure PCE and PCC */

PE1:

configure
 segment-routing
  traffic-eng
   pcc
    source-address ipv4 205.1.0.1
    pce address ipv4 205.2.0.2
    !
P:

configure
 segment-routing
  traffic-eng
   pce
    address ipv4 205.2.0.2
    !

PE2:

configure
 segment-routing
  traffic-eng
   pcc
    source-address ipv4 205.3.0.3
    pce address ipv4 205.2.0.2
    !

/* Configure SR Color */

PE1:

configure
 extcommunity-set opaque color1
  1
end-set
!
 extcommunity-set opaque color2
  2
end-set
!
 extcommunity-set opaque color3
  3
end-set
!

PE2:

configure
 extcommunity-set opaque color11
  11
end-set
!
 extcommunity-set opaque color12
  12
end-set
!
 extcommunity-set opaque color13
  13
end-set
!

/* Configure EVPN route policy */

PE1:

configure
 route-policy evpn_odn_policy
  if rd in (205.3.0.3:2) then
    set extcommunity color color1
    set next-hop 205.3.0.3
  elseif rd in (205.3.0.3:3) then
    set extcommunity color color2
    set next-hop 205.3.0.3
  elseif rd in (205.3.0.3:4) then
    set extcommunity color color3
    set next-hop 205.3.0.3
  endif
 pass
end-policy

PE2:

configure
 route-policy evpn_odn_policy
  if rd in (205.1.0.1:2) then
    set extcommunity color color11
    set next-hop 205.1.0.1
  elseif rd in (205.1.0.1:3) then
    set extcommunity color color12
    set next-hop 205.1.0.1
  elseif rd in (205.1.0.1:4) then
    set extcommunity color color13
    set next-hop 205.1.0.1
  endif
 pass
end-policy

/* Configure BGP */

PE1:

configure
 router bgp 100
  bgp router-id 205.1.0.1
  bgp graceful-restart
  address-family l2vpn evpn
 !
 neighbor 205.3.0.3
  remote-as 100
  update-source Loopback0
  address-family l2vpn evpn
   route-policy evpn_odn_policy in
  !

PE2:

configure
 router bgp 100
  bgp router-id 205.3.0.3
  bgp graceful-restart
  address-family l2vpn evpn
 !
 neighbor 205.1.0.1
  remote-as 100
  update-source Loopback0
  address-family l2vpn evpn
   route-policy evpn_odn_policy in
  !

/* Configure EVPN VPWS */

PE1:

configure
 interface GigE0/0/0/2.2 l2transport
  encapsulation dot1q 1
!
l2vpn
 xconnect group evpn_vpws
  p2p e1_10
   interface GigE0/0/0/2.2
   neighbor evpn evi 2 target 10 source 10
  !
 !

PE2:

configure
 interface GigE0/0/0/2.4 l2transport
  encapsulation dot1q 1
!
l2vpn
 xconnect group evpn_vpws
  p2p e3_30
   interface GigE0/0/0/2.4
   neighbor evpn evi 2 target 10 source 10
  !
 !
!

/* Configure Flexible Cross-connect Service (FXC) */

PE1:

configure
 interface GigE0/0/0/2.3 l2transport
  encapsulation dot1q 3
!
l2vpn
 flexible-xconnect-service vlan-unaware evpn_vu
  interface GigE0/0/0/2.3
  neighbor evpn evi 3 target 20
 !
!

PE2:

configure
 interface GigE0/0/0/2.3 l2transport
  encapsulation dot1q 3
!
l2vpn
 flexible-xconnect-service vlan-unaware evpn_vu
  interface GigE0/0/0/2.3
  neighbor evpn evi 3 target 20
 !
!

SR-TE 設定を使用した EVPN VPWS オンデマンドネクストホップの確認

EVPN ODN 上に設定されている各 L2 サービスに SR-TE ポリシーが自動プロビジョニングされているかを確認します。



PE1# show segment-routing traffic-eng policy

SR-TE policy database
---------------------

Name: bgp_AP_1 (Color: 1, End-point: 205.3.0.3)
    Status:
      Admin: up  Operational: up for 07:16:59 (since Oct  3 16:47:04.541)
    Candidate-paths:
      Preference 100:
        Dynamic (pce 205.2.0.2) (active)
          Weight: 0
            30103 [Prefix-SID, 205.3.0.3]
    Attributes:
      Binding SID: 68007
        Allocation mode: dynamic
        State: Programmed
        Policy selected: yes
      Forward Class: 0
      Distinguisher: 0
    Auto-policy info:
      Creator: BGP
      IPv6 caps enable: no
PE1#show l2vpn xconnect group evpn_vpws xc-name evpn_vpws_1001 detail
Group evpn_vpws, XC evpn_vpws_1001, state is up; Interworking none
  AC: Bundle-Ether12.1001, state is up
    Type VLAN; Num Ranges: 1
    Outer Tag: 1000
    Rewrite Tags: []
    VLAN ranges: [1, 1]
    MTU 1500; XC ID 0xc0000018; interworking none
    Statistics:
      packets: received 642304, sent 642244
      bytes: received 61661184, sent 61655424
      drops: illegal VLAN 0, illegal length 0
  EVPN: neighbor 20.20.20.20, PW ID: evi 1001, ac-id 10001, state is up ( established )
    XC ID 0xa0000007
    Encapsulation MPLS
    Source address 10.10.10.10
    Encap type Ethernet, control word enabled
    Sequencing not set
    Preferred path Active : SR TE pref_sid_to_PE3, On-Demand, fallback enabled
    Tunnel : Up
    Load Balance Hashing: src-dst-mac

PE1#show bgp l2vpn evpn route-type 1

BGP router identifier 205.1.0.1, local AS number 100
BGP generic scan interval 60 secs
Non-stop routing is enabled
BGP table state: Active
Table ID: 0x0 RD version: 0
BGP main routing table version 36
BGP NSR Initial initsync version 25 (Reached)
BGP NSR/ISSU Sync-Group versions 36/0
BGP scan interval 60 secs

Status codes: s suppressed, d damped, h history, * valid, > best
i - internal, r RIB-failure, S stale, N Nexthop-discard
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 205.1.0.1:2 (default for vrf VPWS:2)
*>i[1][0000.0000.0000.0000.0000][1]/120
205.3.0.3 T:bgp_AP_1
100 0 i

PE1# show evpn evi ead detail

EVI Ethernet Segment Id EtherTag Nexthop Label SRTE IFH
----- ------------------------ -------- --------------------------------------- -------- ----------
2 0000.0000.0000.0000.0000 1 205.3.0.3 24000 0x5a0
Source: Remote, MPLS

セグメントルーティングの概要

セグメントルーティング（SR）は、送信元ルーティングを実行するための柔軟でスケーラブルな方法です。送信元がパスを選択し、セグメントの番号付きリストとしてパケットヘッダー内で暗号化します。セグメントは、すべてのタイプの命令の識別子です。各セグメントを識別するセグメント ID（SID）は、フラットな 32 ビットの符号なし整数で構成されます。次のようなセグメント命令があります。

最短パスを使用してノード N へ移動する
ノード M への最短パスを介してノード N に移動した後にレイヤ 1、レイヤ 2、レイヤ 3 のリンクをたどる
サービス S を適用する

セグメントルーティングを使用すると、ネットワークでアプリケーションごとやフロー状態ごとに管理する必要がなくなります。代わりに、パケット内に指定されている転送命令に従います。

セグメントルーティングは、シスコの Intermediate System-to-Intermediate System（IS-IS）および Open Shortest Path First（OSPF）プロトコルのいくつかの拡張機能に依存しています。MPLS（マルチプロトコルラベルスイッチング）または IPv6 データプレーンで動作でき、レイヤ 3 VPN（L3VPN）、仮想プライベートワイヤサービス（VPWS）、仮想プライベート LAN サービス（VPLS）、イーサネット VPN（EVPN）などの、さまざまなマルチサービス機能と統合されます。

セグメントルーティングは、転送プレーンを変更することなく、マルチプロトコルラベルスイッチング（MPLS）アーキテクチャに直接適用できます。セグメントルーティングは従来の MPLS ネットワークよりも効率的にネットワーク帯域幅を利用し、遅延を低減します。セグメントは MPLS ラベルとしてエンコードされます。セグメントの番号付きリストはラベルのスタックとしてエンコードされます。処理するセグメントは、スタックの一番上にあります。セグメントの完了後に関連するラベルがスタックからポップします。

セグメントルーティングは自動トラフィック保護を提供しますが、トポロジ上の制約事項はありません。ネットワークがリンク障害やノード障害からトラフィックを保護し、ネットワーク内での追加シグナリングは必要ありません。既存の IP 高速再ルート（FRR）技術と、セグメントルーティングの明示的なルーティング機能を組み合わせると、最適なバックアップパスを備えた完全な保護適用範囲が保証されます。トラフィック保護には、他のシグナリング要件は適用されません。

セグメントルーティングの仕組み

セグメントルーティングネットワーク内のルータは、明示的な最短パスか、または内部ゲートウェイプロトコル（IGP）の最短パスかどうかにかかわらず、トラフィックを転送するパスを選択できます。セグメントは、ネットワークの宛先への完全なルートを形成するためにルータを組み合わせることができるサブパスを表しています。各セグメントには識別子（セグメント識別子）があり、新しい IGP 拡張機能を使用してネットワーク全体に配布されます。この拡張機能は IPv4 および IPv6 のコントロールプレーンに等しく適用されます。従来の MPLS ネットワークとは異なり、セグメントルータネットワーク内のルータに Label Distribution Protocol（LDP）や Resource Reservation Protocol（RSVP）、つまり、セグメント識別子の割り当てや通知を行い、それらの転送情報をプログラミングするトラフィックエンジニアリング（RSVP-TE）は必要ありません。

セグメントルーティングを設定するには、次の 2 つの方法があります。

「segment-routing traffic-eng」サブモードでの SR-TE ポリシー
「mpls traffic-eng」サブモードで SR オプションを使用した TE トンネル

（注）

ただし、上記の L2VPN と EVPN サービスを設定するのに使用できるのは「segment-routing traffic-eng」サブノードのみです。

各ルータ（ノード）と各リンク（隣接関係）には関連付けられたセグメント識別子（SID）があります。ノードセグメント識別子はグローバルに一意であり、IGP で決定されたルータへの最短パスを表します。ネットワーク管理者は各ルータに予約済みブロックからノード ID を割り当てます。一方、隣接関係セグメント ID はローカルで有効なものであり、出力インターフェイスなどの隣接ルータに固有の隣接関係を表します。ルータは、ノード ID の予約済みブロック外の隣接関係識別子を自動的に生成します。MPLS ネットワークでは、セグメント識別子は MPLS ラベルスタックエントリとしてエンコードされます。セグメント ID は指定したパスに沿ってデータを移動します。次の 2 種類のセグメント ID があります。

プレフィックス SID：サービスプロバイダーコアネットワーク内で IGP が計算した IP アドレスプレフィックスが含まれたセグメント ID。プレフィックス SID はグローバルに一意です。プレフィックスセグメントは、特定のプレフィックスに到達する最短パス（IGP が計算）を表します。ノードセグメントは、ノードのループバックアドレスに結合された特殊なプレフィックスセグメントです。これは、インデックスとしてノード固有の SR グローバルブロック（SRGB）にアドバタイズされます。
隣接関係 SID：ネイバーへのアドバタイジングルータの隣接関係が含まれたセグメント ID。隣接関係 SID は 2 つのルータ間のリンクです。隣接関係 SID は特定のルータに関連しているため、ローカルに一意となっています。

ノードセグメントはマルチホップパスを使用できますが、隣接関係セグメントはワンホップパスです。

セグメントルーティンググローバルブロック

セグメントルーティンググローバルブロック（SRGB）は、セグメントルーティングに予約されたラベルの範囲のことです。SRGB は、セグメントルーティングノードのローカルプロパティです。MPLS アーキテクチャでは、SRGB はグローバルセグメントに予約済みの一連のローカルラベルです。セグメントルーティングでは、各ノードを異なる SRGB で設定できます。そのため、IGP プレフィックスセグメントに関連付けられた絶対 SID はノードごとに変更できます。

SRGB のデフォルト値は 16000 ～ 23999 です。SRGBは、次のように設定できます。


Router(config)# router isis 1
Router(config-isis)#segment-routing global-block 45000 55000

Cisco NCS 540 シリーズ ルータ（IOS XR リリース 6.3.x）L2VPN およびイーサネット サービス コンフィギュレーション ガイド

偏向のない言語

翻訳について

検索結果

章のタイトル： SR-TE ポリシーを介した EVPN VPWS 優先パス

SR-TE ポリシーを介した EVPN VPWS 優先パス

機能制限

トポロジ

SR-TE ポリシーを介した EVPN VPWS 優先パスの設定

ISIS でのプレフィックス SID の設定

ISIS での隣接関係 SID の設定

セグメントリストの設定

SR-TE ポリシーの設定

SR-TE ポリシーを介した EVPN VPWS の設定

実行コンフィギュレーション

SR-TE ポリシーを介した EVPN VPWS 優先パスの確認

関連コマンド

関連項目

SR-TE ポリシーを介した L2VPN VPLS または VPWS 優先パス

SR-TE ポリシーを介した L2VPN VPLS または VPWS 優先パスの設定

ISIS でのプレフィックス SID の設定

ISIS での隣接関係 SID の設定

セグメントリストの設定

SR-TE ポリシーの設定

SR-TE ポリシーを介した VPLS の設定

SR-TE ポリシーを介した VPWS の設定

実行コンフィギュレーション

SR-TE ポリシー設定を介した L2VPN VPLS または VPWS 優先パスの確認

関連コマンド

関連項目

SR-TE を使用した EVPN VPWS オンデマンド ネクスト ホップ

IOS XR トラフィック コント ローラー（XTC）

機能制限

SR-TE を使用した EVPN VPWS オンデマンド ネクスト ホップの設定

トポロジ

設定例

ISIS でのプレフィックス SID の設定

SR-TE の設定

PCE と PCC の設定

SR カラーの設定

EVPN ルート ポリシーの設定

BGP の設定

EVPN VPWS の設定

フレキシブル クロスコネクト サービス（FXC）VLAN 非対応の設定

実行コンフィギュレーション

SR-TE 設定を使用した EVPN VPWS オン デマンド ネクスト ホップの確認

関連コマンド

関連項目

セグメント ルーティングの概要

セグメント ルーティングの仕組み

セグメント ルーティング グローバル ブロック

このドキュメントは役に立ちましたか?

シスコに問い合わせ

Cisco NCS 540 シリーズルータ（IOS XR リリース 6.3.x）L2VPN およびイーサネットサービスコンフィギュレーションガイド

SR-TE を使用した EVPN VPWS オンデマンドネクストホップ

IOS XR トラフィックコントローラー（XTC）

SR-TE を使用した EVPN VPWS オンデマンドネクストホップの設定

EVPN ルートポリシーの設定

フレキシブルクロスコネクトサービス（FXC）VLAN 非対応の設定

SR-TE 設定を使用した EVPN VPWS オンデマンドネクストホップの確認

セグメントルーティングの概要

セグメントルーティングの仕組み

セグメントルーティンググローバルブロック
