Cisco Fabric Manager Quality of Services コン フィギュレーション ガイド

FCC の概要

FCC プロトコルは、あらゆるクラスのトラフィックに適用される輻輳制御の粒度と規模を高めます（図 2-1 を参照）。

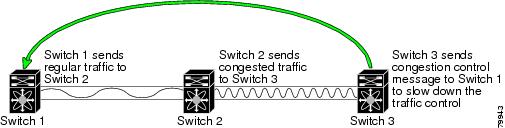

図 2-1 FCC メカニズム

エッジ クエンチ輻輳制御は、フレームがネットワークに挿入される適切なレート（フレーム間隔）に関するフィードバックを送信元に提供します。

（注） FCC は Cisco Fabric Switch for HP c-Class BladeSystem および Cisco Fabric Switch for IBM BladeCenter ではサポートされていません。

FCC プロセス

ネットワークのノードが出力ポートで輻輳を検出すると、エッジ クエンチ メッセージが生成されます。これらのフレームは、ファイバ チャネル Destination ID（DID; 宛先 ID）と送信元 ID によって識別されます。他のベンダーのスイッチは単純にこのようなフレームを転送します。

Cisco MDS 9000 ファミリの受信スイッチは次の方法のいずれかでフレームを処理します。

• フレームを転送します。

• 輻輳が発生しているポートのフレーム フローのレートを制限します。

フロー制御メカニズムの動作は、ファイバ チャネル DID によって異なります。

• ファイバ チャネル DID がスイッチ ポートのいずれかに直接接続している場合、そのポートに入力レート制限が適用されます。

• エッジ クエンチ フレームの宛先がシスコ ドメインであるか、次のホップが Cisco MDS 9000 ファミリ スイッチである場合、フレームが転送されます。

• いずれのメカニズムも当てはまらない場合は、フレームは FC DID に向かうポートで処理されます。

すべてのスイッチ（エッジ スイッチを含む）と輻輳が発生しているパスは、パス クエンチ フレームを処理します。ただし、エッジ クエンチ フレームを処理するのはエッジ スイッチだけです。

FCC のイネーブル化

デフォルトでは、FCC プロトコルはディセーブルになっています。FCC はスイッチ全体に対してだけイネーブルにできます。

ヒント FCC をイネーブルにする場合は、ファブリックのすべてのスイッチでイネーブルになっていることを確認してください。

Fabric Manager を使用して FCC 機能をイネーブルまたはディセーブルにする場合は、次の手順に従います。

ステップ 1 [Physical Attributes] ペインで [Switches] を展開して [FC Services] を展開し、[FCC] を選択します。

[Information] ペインに FCC 情報が表示されます。[General] タブがデフォルトです。

ステップ 2 FCC をイネーブルにするスイッチを選択します。

ステップ 3 [Enable] チェックボックスをオンにします。

ステップ 4 [Apply Changes] をクリックして、 変更を保存します 。

FCC プライオリティの割り当て

Fabric Manager を使用して FCC プライオリティを割り当てる場合は、次の手順に従います。

ステップ 1 [Physical Attributes] ペインで [Switches] を展開して [FC Services] を展開し、[FCC] を選択します。

[Information] ペインに FCC 情報が表示されます。[General] タブがデフォルトです。

ステップ 2 FCC プライオリティを割り当てるスイッチを選択します。

ステップ 3 [Priority] カラムにプライオリティを入力します。

ステップ 4 [Apply Changes] をクリックして、 変更を保存します 。

コントロール トラフィックの概要

Cisco MDS 9000 ファミリは、内部的および外部的に生成されたコントロール トラフィックの QoS をサポートします。スイッチ内では、コントロール トラフィックはスーパーバイザ モジュールから送信され、高プライオリティ フレームとして取り扱われます。高プライオリティ ステータスは、他のすべてのトラフィックに対する絶対的なプライオリティを提供し、次の場合に割り当てられます。

• 内部的に生成された最優先のコントロール トラフィック（通常は、クラス F フレーム）。

• 他のベンダーのスイッチから Cisco MDS 9000 ファミリに入る外部的に生成された最優先のコントロール トラフィック。他のベンダーのスイッチで生成される高プライオリティ フレームは、Cisco MDS 9000 ファミリのスイッチに入るときに高プライオリティとして認識されます。

コントロール トラフィックのイネーブル化またはディセーブル化

デフォルトでは、特定の最優先のコントロール トラフィックの QoS 機能がイネーブルになっています。これらの最優先のコントロール フレームには、最高（絶対）プライオリティが割り当てられます。

ヒント このコマンドを発行すると、すべての最優先のコントロール トラフィックには自動的に最低プライオリティが割り当てられるため、この機能をディセーブルにすることはお勧めしません。

Fabric Manager を使用してコントロール トラフィックの高プライオリティ割り当てをイネーブルまたはディセーブルにする場合は、次の手順に従います。

ステップ 1 [Physical Attributes] ペインで [Switches] を展開して [FC Services] を展開し、[QoS] を選択します。

QoS コントロール トラフィック情報は、[Information] ペインに表示されます。デフォルトは、[Control] タブです。

ステップ 2 コントロール トラフィックをイネーブルまたはディセーブルにするスイッチを選択します。

ステップ 3 [Command] カラムで、ドロップダウン メニューをクリックして、[enable ] または [disable] を選択します。

ステップ 4 [Apply Changes] をクリックして、 変更を保存します 。

データ トラフィックの概要

低ボリュームで遅延の影響を受けやすいアプリケーションである Online Transaction Processing（OLTP; オンライン トランザクション処理）では、要求された情報に迅速にアクセスする必要があります。バックアップ処理アプリケーションでは、高帯域幅が必要ですが、遅延の影響をあまり受けません。サービスの差別化をサポートしないネットワークでは、すべてのトラフィックが同一の方法で処理されるため、同じ遅延が発生し、同じ帯域幅が割り当てられます。Cisco MDS 9000 ファミリ スイッチの QoS 機能は、このような保証を提供します。

データ トラフィックは異なるレベルのサービスの差別化で、低、中、高プライオリティに優先順位付けできます。QoS を適用して、遅延の影響を受けやすいアプリケーションのファイバ チャネル データ トラフィックに、データ ウェアハウスなどのスループット集中型のアプリケーションよりも高いプライオリティが割り当てられるようにできます（図 2-2 を参照）。

図 2-2 データ トラフィックの優先順位付け

図 2-2 では、スイッチ 1 に到達する OLTP トラフィックは、高プライオリティ レベルのスループット分類（クラス マップ）とマーキング（ポリシー マップ）でマークされます。同様に、バックアップ トラフィックは、低プライオリティ レベルでマークされます。トラフィックは、Virtual Output Queue（VOQ; 仮想出力キュー）内の対応するプライオリティ キューに送信されます。

最初のスイッチで設定されている Deficit Weighted Round Robin（DWRR）スケジューラは、高プライオリティのトラフィックが低プライオリティのトラフィックよりもより効率的に処理されることを保証します。たとえば、70:20:10 の加重がされている DWRR は、高プライオリティ キューが低プライオリティ キューのレートの 7 倍でサービスが提供されていることを示しています。これによって、輻輳が発生した場合に、高プライオリティ トラフィックの遅延の低減と帯域幅の拡大が保証されます。2 番目のスイッチにおける同様の設定は、他の方法でも同じトラフィック処理が行われることを保証します。

OLTP サーバが要求を送信するときに ISL で輻輳が発生すると、要求は高プライオリティ キューに入ります。高プライオリティ キューでは輻輳が発生していないため、ほぼ即時にサービスが提供されます。スケジューラは低プライオリティ キューのバックアップ トラフィックよりも高いプライオリティを割り当てます。

（注） 高プライオリティ キューを通過するトラフィック フローがない場合は、低プライオリティ キューが全帯域幅を使用し、設定された値には制限されません。

スイッチ 2 でも同様の処理が行われ、処理要求への応答が送信されます。OLTP サーバで発生するラウンドトリップ遅延は、低プライオリティ トラフィックの量または ISL 輻輳とは関係ありません。OLTP トラフィックで ISL 帯域幅を使用していない場合は、バックアップ トラフィックが利用可能な ISL 帯域幅を使用します。

ヒント このトラフィックの分類を実現するには、必ず FCC をイネーブルにします（「FCC のイネーブル化」 を参照）。

VSAN 対ゾーン ベース QoS

同じスイッチ内でゾーン ベース QoS と VSAN ベース QoS 設定ができますが、これらの設定には大きい違いがあります。 表 2-1 では、VSAN ベースとゾーン ベースにおける QoS プライオリティ設定の違いを明示しています。

データ トラフィックの設定

Fabric Manager を使用して QoS を設定する場合は、次の手順に従います。

ステップ 1 QoS 機能をイネーブルにします。

ステップ 2 クラスマップを作成して定義します。

ステップ 3 サービス ポリシーを定義します。

ステップ 4 設定を適用します。

ヒント QoS は相互運用性モードでサポートされています。詳細については、『Cisco MDS 9000 Family Switch-to-Switch Interoperability Configuration Guide』を参照してください。

クラス マップ作成の概要

クラス マップ機能を使用して、一致条件を持つトラフィック クラスを作成して定義し、そのクラスに属するトラフィックを識別します。クラス マップ名は 63 以内の英数字で、デフォルトは match-all オプションです。フロー ベース トラフィックは次の値のいずれかを使用します。

• WWN：送信元 WWN または宛先 WWN。

• ファイバ チャネル ID（FC ID）：Source ID（SID; 送信元 ID）または宛先 ID（DID）。可能なマスク値は FFFFFF（FC ID 全体が使用されます。これはデフォルトです）、FFFF00（ドメインおよびエリア FC ID だけが使用されます）、あるいは FF0000（ドメイン FC ID だけが使用されます）。

（注） 0x000000 の SID または DID は許可されていません。

• 送信元インターフェイス：入力インターフェイス。

ヒント クラス マップで一致するエントリの順序は重要ではありません。

クラス マップの作成

Fabric Manager を使用してクラス マップを作成する場合は、次の手順に従います。

ステップ 1 [Physical Attributes] ペインで [Switches] を展開して [FC Services] を展開し、[QoS] を選択します。

[Information] ペインに QoS 情報が表示されます（図 2-3 を参照）。デフォルトは、[Control] タブです。

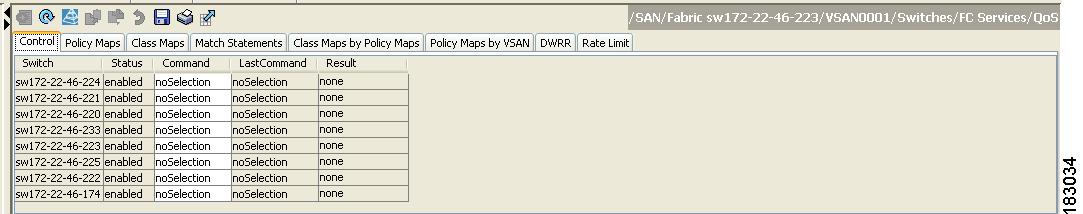

図 2-3 [Quality of Service Control] タブ

ステップ 2 [Class Maps ] タブで、[Create Row] をクリックして、新しいクラス マップを作成します。

[Create Class Maps] ダイアログボックスが表示されます（図 2-4 を参照）。

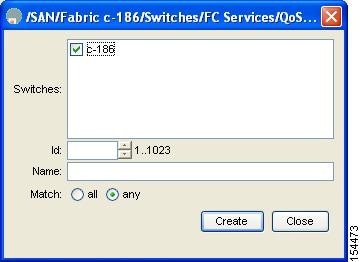

図 2-4 [Create Class Maps] ダイアログボックス

ステップ 3 クラス マップのスイッチを選択します。

ステップ 4 送信元 ID または宛先 ID をフィールドに入力します。

ステップ 5 クラス マップの名前を入力します。

ステップ 6 [Match mode] を選択します。 いずれかの 条件または すべての 条件をクラス マップ コンフィギュレーション モードの 1 つの match ステートメントに一致させることができます。

ステップ 7 [Create] をクリックして、クラス マップの作成を進めます。

サービス ポリシー定義の概要

サービス ポリシーはポリシー マップを使用して指定します。ポリシー マップは、クラス マップの順序付けられたマッピングをサービス レベルに提供します。ポリシー マップ内に複数のクラス マップを指定して、クラス マップに高、中、あるいは低サービス レベルを割り当てられます。デフォルトのプライオリティは低です。ポリシー マップ名は 63 文字以内の英数字です。

別の方法として、クラス マップを Differentiated Services Code Point（DSCP; 差別化サービス ポイント コード）に割り当てることもできます。DSCP は指定されたフレームのサービス レベルのインジケータです。DSCP 値は 0 ～ 63 の範囲で、デフォルト値は 0 です。DSCP 値に 46 は使用できません。

ポリシー マップ内のクラス マップの順序は、フレームをクラス マップに対して比較する順序を決定するため重要です。最初に一致するクラス マップは、対応するプライオリティをフレーム内でマークします。

（注） QoS DSCP 値の実装に関する詳細については、http://www.cisco.com/en/US/tech/tk543/tk757/technologies_tech_note09186a00800949f2.shtml を参照してください。

（注） クラス マップは、各ポリシー マップで設定された順序で処理されます。

サービス ポリシー実行の概要

QoS データ トラフィック ポリシーを設定したら、対象の VSAN にそのポリシーを適用して、データ トラフィック設定を実行する必要があります。ポリシーを VSAN に適用しないと、データ トラフィック設定は実行されません。VSAN に適用できるポリシー マップは 1 つだけです。

（注） 同じポリシーをある範囲内の VSAN に適用できます。

DWRR トラフィック スケジューラ キューの概要

Cisco NX-OS ソフトウェアは 4 つのスケジューリング キューをサポートします。

• 厳密なプライオリティ キューは、他のキューに優先してサービスの提供を受けるキューです。他のキューの状態に関係なく、キュー内にフレームがある場合は、必ずキューに対してサービスが提供されます。

• QoS はその他のすべてのトラフィックを DWRR スケジューリング高、中、および低プライオリティ トラフィック キューに割り当てます。

DWRR スケジューラは、設定された重みの比率でキューにサービスを提供します。重みが大きくなると、それに比例して、帯域幅が高くなり、遅延が低減されます。デフォルトの重みは、高キューの場合は 50、中キューの場合は 30、低キューの場合は 20 です。設定された重みの比率は異なります（たとえば、70:30:5 または 60:50:10 を設定できますが、50:70:10 は設定できません）が、キューの重みの減少順によって、必ずプライオリティが高いキューのサービス レベルが高くなるように保証されています。

表 2-2 では、第 1 世代、第 2 世代、第 3 世代のスイッチング モジュールの QoS 動作について説明しています。

DWRR キューの重みの変更

Fabric Manager を使用して DWRR キューの重みを変更する場合は、次の手順に従います。

ステップ 1 [Physical Attributes] ペインで [Switches] を展開して [FC Services] を展開し、[QoS] を選択します。

QoS コントロール トラフィック情報は、[Information] ペインに表示されます（図 2-5 を参照）。デフォルト タブは [Control] タブです。

図 2-5 [Quality of Service Control] タブ

ステップ 2 [DWRR] タブをクリックします。

キューのステータスと重みが表示されます（図 2-6 を参照）。

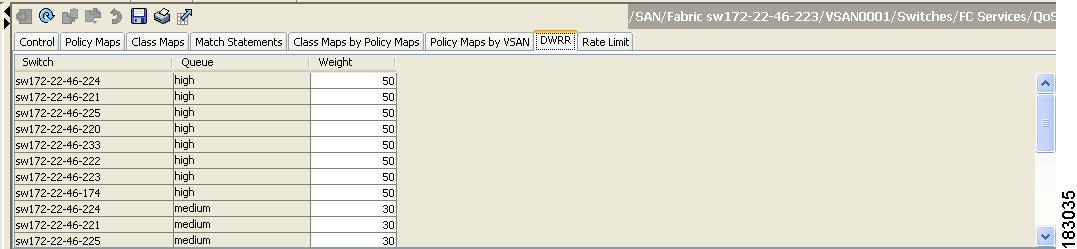

図 2-6 QoS キューのステータスと重み

ステップ 3 スイッチを選択して、重みを変更します。

ステップ 4 [Apply Changes ] アイコンをクリックして変更を保存します。
