フレキシブルアンテナポート

この章は、次の項で構成されています。

フレキシブルアンテナポート

フレキシブルアンテナポート機能により、お客様による無線のカバー範囲のカスタマイズが可能です。CLI コマンドまたは WebUI を使用して、この機能をデュアルバンドモードまたはシングルバンドモードに設定できます。デフォルトはデュアルバンドモードです。

アンテナポートのラベル付けについては、WIM では 2.4G、5G 両方のポストに A と B のラベルを使用します。

WIM の前面パネルを見ると、4 つのアンテナポートが 1 ～ 4 と示されています。5 と 6 は、ハードウェアの概要の説明にあるステータス LED です。

デュアルバンドモードでは、デュアルバンドアンテナを右側のアンテナポート 3 と 4 にインストールます。

シングルバンドモードでは、2.4G バンドアンテナを左側のアンテナポート 1 と 2 にインストールし、5G バンドアンテナを右側のアンテナポート 3 と 4 にインストールます。

CAPWAP AP 用フレキシブルアンテナポートの設定

次の 2 つの手順を使用します。

CLI を使用したコントローラの CAPWAP AP アンテナバンドモードの設定

ap name <Cisco AP> antenna band-mode [single]|[dual]

次に例を示します。

ap name ape8eb-349c-14c0 antenna-band-mode ?
  dual    Dual band mode
  single  Single band mode

WebUI を使用したコントローラの CAPWAP AP アンテナバンドモードの設定

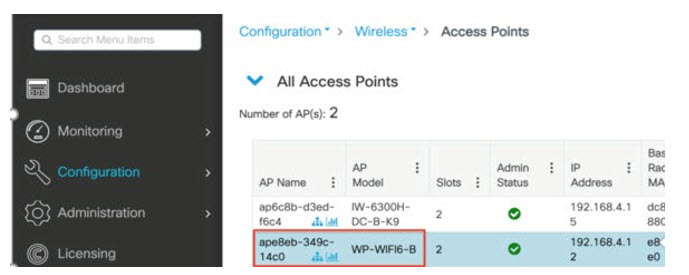

  1. [Configuration] > [Wireless] > [Access Points] の順に進み、アクセスポイントを選択します。

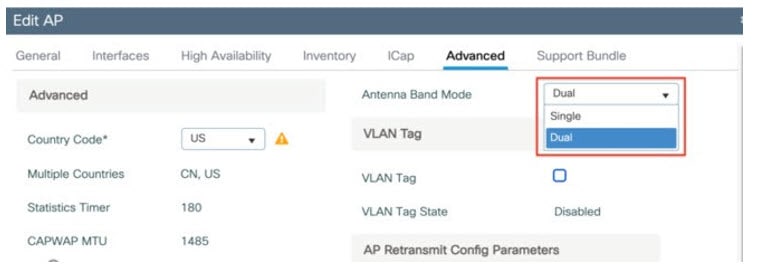

  2. [Edit AP] > [Advanced] の順に選択します。[Antenna Band Mode] を選択し、[Update & Apply to Device] をクリックして AP に設定を保存します。

アンテナバンドモードの確認

次の CLI を使用して、コントローラの CAPWAP AP アンテナバンドモードを確認します。

WLC#show ap name <Cisco AP> config general | inc Antenna Band
For example:
WLC#show ap name ape8eb-349c-14c0 config general | inc Antenna Band
Antenna Band Mode: Single

次の CLI を使用して、WIM の AP アンテナバンドモードを確認します。バンドモードは、GPIO 値によって表示されます。

AP#show capwap client config | inc GPIO
For example:
AP84EB.EF55.1498#show capwap client config | inc GPIO
GPIO_34: 0
GPIO_35: 1

（注）
GPIO_34:1 および GPIO_35:0 はデュアルバンドモードです。GPIO_34:0 および GPIO_35:1 はシングルバンドモードです。

WGB 用フレキシブルアンテナポートの設定

CLI を使用して WIM の WGB アンテナバンドモードを設定するには、次の例にあるいずれかのオプションを使用します。

WGB#configure wgb antenna band mode
  dual    Configure WGB antenna dual band
  single  Configure WGB antenna single band

次に例を示します。

AP84EB.EF55.1498#configure wgb antenna band mode single
[*10/24/2023 22:55:04.7280] Antenna band mode configuration has been saved successfully

AP84EB.EF55.4E53#configure wgb antenna band mode dual
[*10/24/2023 22:57:14.3470] Antenna band mode configuration has been saved successfully

CLI を使って WIM の WGB アンテナバンドモードを確認するには、show running-config | inc Antenna CLI を使用します。

AP84EB.EF55.1498#show running-config | inc Antenna
Antenna Band Mode          : Single

AP84EB.EF55.4E53#show running-config | inc Antenna
Antenna Band Mode          : Dual
