このモジュールでは、Cisco IOS XR Software を実行している Cisco ASR 9000 シリーズ ルータ でレイヤ 3 マルチキャスト ルーティングを実装する方法について説明します。
マルチキャスト ルーティングは、単一の情報ストリームを場合によっては数千もの企業や家庭に同時に配信することでトラフィックを軽減する、帯域幅節約型のテクノロジーです。 マルチキャスト ルーティングを活用する用途には、ビデオ会議、企業通信、遠隔学習に加えて、ソフトウェア、株価、およびニュースの配信などがあります。
このマニュアルには、IPv4 および IPv6 マルチキャスト ルーティング設定作業と Cisco IOS XR Software の概念についての知識が必要です。
マルチキャスト ルーティングはホストが、ユニキャスト送信のように単一のホストではなく、すべてのホストのサブセットに対してグループ送信として、またはブロードキャスト伝送のようにすべてのホストにパケットを送信できます。 ホストのサブセットはグループ メンバと呼ばれ、224.0.0.0 ~ 239.255.255.255 の IP クラス D アドレス範囲に含まれる 1 つのマルチキャスト グループ アドレスによって識別されます。
マルチキャスト ルーティングに関する詳細な概念情報およびこのモジュールに記載されているマルチキャスト ルーティング コマンドの詳細な説明については、関連資料を参照してください。 設定作業を実行する手順の中で出現する可能性のあるその他のコマンドについて記載されたマニュアルを特定するには、 『Cisco ASR 9000 Series Aggregation Services Router Commands Master List』をオンラインで検索してください。
リリース |
変更内容 |
---|---|
リリース 3.7.2 |
この機能が導入されました。 |
リリース 3.9.0 |
次の機能のサポートが追加されました。 |
リリース 3.9.1 |
マルチキャスト VPN 機能のサポートが追加されました。 (IPv4 アドレス ファミリの場合) |
リリース 4.0.0 |
Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700 ラインカードおよび MVPN ハブ アンド スポーク トポロジ上で、IPv4 マルチキャスト ルーティング、マルチキャスト VPN ベーシック、および InterAS オプション A のサポートが追加されました。 |
リリース 4.0.1 |
IPv6 マルチキャスト ルーティングのサポートが追加されました。 |
リリース 4.1.0 |
グローバル コンテキストのみでの(VRF を除く)ポイントツーマルチポイント トラフィック エンジニアリングを使用したラベル スイッチド マルチキャストのサポートが追加されました。 |
リリース 4.2.1 |
次の機能のサポートが追加されました。 |
表 1 に、Cisco IOS XR Software の IPv4 および IPv6 マルチキャスト ルーティングでサポートされる機能をリストします。
機能 |
IPv4 サポート |
IPv6 サポート |
---|---|---|
ダイナミック ホスト登録 |
Yes(IGMP v1/2/3) |
Yes |
ホスト、グループ、およびチャネルの明示的なトラッキング |
Yes(IGMP v3) |
Yes |
PIM-SM1 |
Yes |
Yes |
PIM-SSM |
Yes |
Yes |
PIM-SSM マッピング |
Yes |
Yes |
Auto-RP |
Yes |
No |
マルチキャスト VPN |
Yes |
Yes |
InterAS オプション A |
Yes |
Yes |
BSR |
Yes |
Yes |
BGP |
Yes |
Yes |
MSDP |
Yes |
No |
マルチキャスト NSF |
Yes |
Yes |
OOR の処理 |
Yes |
Yes |
従来の IP 通信では、ホストはパケットを単一のホスト(ユニキャスト伝送)またはすべてのホスト(ブロードキャスト伝送)に送信できます。 マルチキャストは、第三の方式を提供するものであり、ホストが単一のデータ ストリームをすべてのホストのサブセット(グループ伝送)にほぼ同時に送信できるようにします。 IP ホストはグループ メンバと呼ばれます。
グループ メンバに伝送されるパケットは、単一のマルチキャスト グループ アドレスによって識別されます。 IP ユニキャスト パケットと同様、マルチキャスト パケットは、ベストエフォート型の信頼性を使用してグループに配信されます。
マルチキャスト環境は、送信側と受信側で構成されます。 どのホストも、グループのメンバであるかどうかにかかわらず、グループに送信できます。 ただし、グループのメンバだけがメッセージを受信します。
マルチキャスト アドレスがマルチキャスト グループの受信先として選択されます。 送信者は、データグラムの宛先アドレスとしてグループのすべてのメンバに到達するためにそのグループ アドレスを使用します。
マルチキャスト グループ内のメンバーシップはダイナミックです。ホストはいつでも加入および脱退できます。 マルチキャスト グループ内のメンバの場所または数に制約はありません。 ホストは、一度に複数のマルチキャスト グループのメンバにすることができます。
マルチキャスト グループのアクティブ状態および所属メンバは、グループや時間によって変化し、 マルチキャスト グループを長時間または短時間アクティブにすることもできます。 グループのメンバーシップはいつでも変更可能です。 メンバを含むグループにアクティビティがない場合もあります。
ルータは、直接接続されたサブネットにグループのメンバがあるかどうかを学習するため、インターネット グループ管理プロトコル(IGMP)(IPv4)およびマルチキャスト リスナー検出(MLD)(IPv6)を使用します。 ホストは、IGMP または MLD レポート メッセージを送信することにより、マルチキャスト グループに参加します。
多くのマルチメディア アプリケーションには複数の参加者が含まれます。 マルチキャストはその性質上この通信パラダイムに適しています。
Cisco IOS XR Software は、マルチキャスト ルーティングを実装するために次のプロトコルをサポートしています。
この図は、マルチキャスト環境で動作している IGMP と PIM-SM を示しています。
Protocol Independent Multicast(PIM)は、マルチキャスト データ パケットの転送に使用されるマルチキャスト配信ツリーを作成するために使用されるマルチキャスト ルーティング プロトコルです。 PIM は、Multicast Open Shortest Path First(MOSPF)やディスタンス ベクトル マルチキャスト ルーティング プロトコル(DVMRP)などの他のマルチキャスト プロトコルとは異なり、ルーティング テーブルから「独立した」効率的な IP ルーティング プロトコルです。
Cisco IOS XR Softwareは、スパース モードでの Protocol Independent Multicast(PIM-SM)および Source-Specific Multicast での Protocol Independent Multicast(PIM-SSM)をサポートしているため、これらのモードはルータ上で同時に動作できます。
PIM-SM および PIM-SSM は、プロトコル メカニズムを大幅に簡略化して配置を容易にすることにより、一対多のアプリケーションをサポートします。
スパース モードの PIM は、トラフィックに対して明示的な要求がある場合を除いて、各マルチキャストに関与しているルータの数が比較的少なく、これらのルータがグループのマルチキャスト パケットを転送しないときに、マルチキャスト ネットワークで使用されます。
PIM-SM の詳細については、PIM スパース モードを参照してください。
Source-Specific Multicast 動作の PIM は、受信側から提供されたマルチキャスト グループの送信元アドレスから得た情報を使用して、トラフィックの送信元フィルタリングを実行します。
SSM 範囲のアドレスの PIM-SM 動作は、PIM-SSM に変更されます。 このモードでは、ルータで生成されるのは PIM (S,G) の join と prune のメッセージだけであり、(S,G) の RP 共有ツリーや (*,G) の共有ツリー メッセージは生成されません。
隣接マルチキャスト ルータにマルチキャスト メンバーシップを報告するには、ホストは IGMP を使用し、サブネット上のルータはすべて、同じバージョンの IGMP で設定する必要があります。
Cisco IOS XR Software が動作するルータは自動的にバージョン 1 システムを検出しません。 ルータ IGMP コンフィギュレーション サブモードで version コマンドを使用し、IGMP バージョンを設定する必要があります。
Cisco IOS XR Software は、IPv4 上でインターネット グループ管理プロトコル(IGMP)のサポートを提供します。
IGMP は、ホストが関心を持っているマルチキャスト トラフィックを示し、ルータがネットワーク全体でマルチキャスト トラフィックのフローを制御および制限するための方法を提供します。 ルータは、IGMP および MLD メッセージ(つまり、ルータのクエリーおよびホスト レポート)を使用して状態を構築します。
同じ送信元からのマルチキャスト データ ストリームを受信する一連のクエリーおよびホストは、マルチキャスト グループと呼ばれます。 ホストでは、IGMP および MLD メッセージを使用して、マルチキャスト グループに加入し、マルチキャスト グループを脱退します。
(注) |
IGMP メッセージはクラス D の IP アドレスであるグループ アドレスを使用します。 クラス D アドレスの上位 4 ビットは 1110 です。 ホスト グループ アドレスの範囲は、224.0.0.0 ~ 239.255.255.255 です。 アドレス 224.0.0.0 は、どのグループにも割り当てられません。 アドレス 224.0.0.1 は、サブネットのシステムすべてに割り当てられます。 アドレス 224.0.0.2 は、サブネットのルータすべてに割り当てられます。 |
IGMP バージョン 1、2、および 3 の要点は次のとおりです。
図 1 に、グループ 239.1.1.1 に対してマルチキャスト通信を行う 2 つの送信元 10.0.0.1 および 10.0.1.1 を示します。 レシーバは、グループ 239.1.1.1 宛のトラフィックのうち、送信元 10.0.0.1 からのトラフィックを受信し、送信元 10.0.1.1 からのトラフィックを受信しません。 ホストは、参加する送信元とグループ (S,G) のリストと、参加しない送信元とグループ (S,G) のリストを含む IGMPv3 メッセージを送信する必要があります。 ルータ C は、送信元 10.0.1.1 からのトラフィックをプルーニングするためにこの情報を使用して、送信元 10.0.0.1 のトラフィックだけが
ルータ C に渡されるようにできます。
(注) |
IGMP を設定する場合は、サブネット上のすべてのシステムが同じ IGMP バージョンをサポートすることを確認します。 ルータは自動的にバージョン 1 システムを検出しません。 使用しているホストでバージョン 3 がサポートされていない場合は、ルータをバージョン 2 に設定してください。 |
Protocol Independent Multicast(PIM)は、マルチキャスト ルーティング アップデートを送受信するように設計されたルーティング プロトコルです。 マルチキャストが適切に動作するためには、送信元または RP へのユニキャスト パスを認識している必要があります。 PIM は、ユニキャスト ルーティング プロトコルを使用してこのリバース パス転送(RPF)情報を取得します。 PIM という名前が示すとおり、使用されるユニキャスト プロトコルとは独立して動作します。 PIM は RPF 情報についてルーティング情報ベース(RIB)に依存します。 マルチキャスト Subsequent Address Family Identifier(SAFI)がボーダー ゲートウェイ プロトコル(BGP)で設定されているか、マルチキャストがそのまま設定されている場合、別個のマルチキャスト ユニキャスト RIB は、BGP マルチキャスト SAFI ルート、そのままの情報、およびユニキャスト RIB 内の IGP 情報を使用して作成および設定されます。 そうでない場合、PIM はユニキャスト SAFI RIB から情報を直接取得します。 マルチキャスト ユニキャスト データベースとユニキャスト データベースは、どちらも PIM の範囲外です。
Cisco IOS XR の PIM の実装は、『RFC 4601 Protocol Independent Multicast - Sparse Mode (PIM-SM): Protocol Specification』に基づいています。 詳細については、RFC 4601 およびインターネット技術特別調査委員会(IETF)インターネット ドラフト『Protocol Independent Multicast (PIM): Motivation and Architecture』を参照してください。
(注) |
Cisco IOS XR Software は PIM-SM、PIM-SSM、および PIM バージョン 2 だけをサポートします。 ネイバーから受信する PIM バージョン 1 hello メッセージは拒否されます。 |
通常、スパース モードの PIM(PIM-SM)動作は、マルチキャスト ネットワークで比較的少数のルータがマルチキャストに関連する場合に使用されます。 ルータは、トラフィックの明示的な要求がない場合、グループのマルチキャスト パケットを転送しません。 要求は、ツリーのルート ノードに向けてホップバイホップで送信される PIM join メッセージを使用して行われます。 PIM-SM のツリーのルート ノードは、共有ツリーの場合はランデブー ポイント(RP)、最短パス ツリー(SPT)の場合はマルチキャスト送信元に直接接続されているファーストホップ ルータになります。 RP はマルチキャスト グループを追跡し、マルチキャスト パケットを送信する送信元は送信元のファーストホップ ルータによって RP に登録されます。
PIM join がツリーの上位方向に送信されると、要求されたマルチキャスト トラフィックがツリーの下位方向に転送されるように、パス上のルータがマルチキャスト転送ステートを設定します。 マルチキャスト トラフィックが不要になったら、ルータはルート ノードに向けてツリーの上位方向に PIM prune メッセージを送信し、不必要なトラフィックをプルーニング(削除)送信します。 この PIM prune がホップごとにツリーを上位方向に移動する際、各ルータはその転送状態を適切に更新します。 最終的に、マルチキャスト グループまたは送信元に関連付けられている転送ステートは削除されます。 また、prune が明示的に送信されない場合、以降の join メッセージがないと、PIM ステートがタイムアウトし削除されます。
PIM-SM は、WAN リンクの最後に潜在的なメンバがあるマルチキャスト ネットワークに最も適しています。
送信元がわかっている多くのマルチキャスト構成では、プロトコル独立型マルチキャスト送信元特定マルチキャスト(PIM-SSM)マッピングは、その単純さから、使用すべき明白なマルチキャスト ルーティング プロトコルの選択です。 PIM-SSM のメリットを享受できる一般的なマルチキャスト構成としては、ETTH スペースなどのエンターテインメント型のソリューションや、静的な転送に完全に依存する金融機関での展開が挙げられます。
PIM-SSM は PIM-SM から派生したものです。 ただし、PIM-SM では、PIM join メッセージに応じて特定のグループに送信するすべての送信元のデータ伝送が可能なのに対し、SSM 機能は、受信先が明示的に加入した送信元からのトラフィックのみをレシーバへ転送します。 PIM join および prune はトラフィックの送信元に直接送信されるため、RP と共有ツリーは不要で拒否されます。 SSM が、帯域利用率を最適化し、不要なインターネット ブロードキャスト トラフィックを拒否するために使用されます。 送信元は、IGMPv3 メンバーシップレポートを使用して対象の受信先により提供されます。
SSM では、データグラムは (S,G) チャネルに基づいて配信されます。 1 つの (S,G) チャネルのトラフィックは、IP 宛先アドレスとして IP ユニキャスト送信元アドレス S とマルチキャスト グループ アドレス G を持つデータグラムで構成されています。 システムは、(S,G) チャネルのメンバになることによって、トラフィックを受信します。 シグナリングは不要ですが、受信先は特定の送信元からのトラフィックを受信する場合は (S,G) チャネルに加入し、トラフィックを受信しない場合はチャネルから脱退する必要があります。 チャネル加入シグナリングでは、IGMP を使用してモード メンバーシップ レポートを含めます。これは、IGMP バージョン 3(IGMPv3)でのみサポートされています。
IGMPv3 で SSM を使用するには、マルチキャスト ルータ、アプリケーションが稼働しているホスト、そしてアプリケーション自体が SSM をサポートしている必要があります。 Cisco IOS XR Software では、224.0.0.0 ~ 239.255.255.255 の IP マルチキャスト アドレス範囲の任意のサブセットの SSM 設定を許可します。 SSM 範囲が定義されると、(アプリケーションが明示的な (S,G) チャネル加入を使用するように変更されていない限り)SSM 範囲内でアドレスを使用しようとする場合に既存の IP マルチキャスト レシーバ アプリケーションはトラフィックを受信しません。
PIM-SM では、特定のグループにデータを送信する送信元と、そのグループに join を送信する受信先をブリッジングするために、ランデブー ポイント(RP)が使用されます。 状態の初期設定では、対象の受信先は、RP をルートとする単一のデータ配布ツリーを通じて、送信側からグループへのデータを受信します。 このタイプの配布ツリーは、共有ツリーまたはランデブー ポイント ツリー(RPT)と呼ばれます(図 1 を参照)。 送信側からのデータは、RP に配信され、その共有ツリーに加入しているグループ メンバに配布されます。
spt-threshold infinity コマンドが設定されていない場合、この初期状態は、トラフィックがリーフ ルータ(受信先ホストに最も近い指定ルータ)で受信されるとすぐに別の状態になります。 リーフ ルータが RPT 上の RP からトラフィックを受信すると、ルータはトラフィックを送信する送信元で開始されるデータ配信ツリーに切り替えを開始します。 このタイプの配信ツリーは、最短パス ツリーまたは送信元ツリーと呼ばれます。 デフォルトでは、Cisco IOS XR Software が送信元から最初のデータ パケットを受信すると、送信元ツリーに切り替わります。
次に、共有ツリーから送信元ツリーに切り替わるプロセスの詳細を示します。
送信元および RP に join および prune メッセージが送信されます。 これらのメッセージはホップバイホップで送信され、送信元または RP に向かうパス上の各 PIM ルータによって処理されます。 register および register-stop メッセージは、ホップバイホップで送信されません。 これらのメッセージは、送信元に直接接続されている指定ルータと、そのグループの RP の間で、直接ユニキャスト通信を使用して交換されます。
ヒント |
spt-threshold infinity コマンドを使用すると、最短パス ツリー(SPT)に切り替わらないようにルータを設定できます。 |
multicast-intact 機能を使用すると、Interior Gateway Protocol(IGP)ショートカットがルータに設定されアクティブな場合に、マルチキャスト ルーティング(PIM)を実行できます。 Open Shortest Path First バージョン 2(OSPFv2)と Intermediate System-to-Intermediate System(IS-IS)の両方が multicast-intact 機能をサポートしています。 マルチプロトコル ラベル スイッチング トラフィック エンジニアリング(MPLS-TE)と IP マルチキャストの共存は、Cisco IOS XR Software により、mpls traffic-eng multicast-intact IS-IS または OSPF ルータ コマンドを使用してサポートされます。 IS-IS および OSPF コマンドを使用して multicast intact を設定する方法の詳細については 『Cisco ASR 9000 Series Aggregation Services Router Routing Configuration Guide』を参照してください。
IGP の multicast-intact は、マルチキャスト ルーティング プロトコル(PIM)と IGP ショートカットがルータで設定されている場合にイネーブルにできます。 IGP ショートカットは IGP に公開される MPLS トンネルです。 IGP は、トンネルの出力ルータの下流にある宛先にこれらのトンネル上で IP トラフィックをルーティングします(SPF の観点から)。 PIM は PIM join を伝搬するために IGP ショートカットを使用できません。これは、リバース パス転送(RPF)が単方向トンネルで動作できないためです。
IGP の multicast-intact をイネーブルにすると、IGP は PIM で使用するための、並行または代替の等コスト ネクストホップをパブリッシュします。 これらのネクスト ホップは mcast-intact ネクスト ホップと呼ばれます。 mcast-intact ネクスト ホップは次の属性を持ちます。
Cisco ルータは、LAN セグメント上に複数のルータが存在する場合、PIM-SM を使用してマルチキャスト トラフィックを転送し、選択プロセスに従って指定ルータ(DR)を選択します。
指定ルータは、PIM register メッセージ、PIM join メッセージ、および PIM prune メッセージを RP に送信し、ホスト グループ メンバーシップに関する情報を通知します。
LAN 上に複数の PIM-SM ルータが存在する場合は、指定ルータを選択して、接続されているホストに対するマルチキャスト トラフィックの重複を回避する必要があります。 dr-priority コマンドを使用して DR の選択を強制することを選択しない限り、最も大きい IP アドレスの PIM ルータが LAN の DR になります。 DR プライオリティ オプションを使用すると、LAN セグメント上の各ルータの DR プライオリティ(デフォルトのプライオリティ = 1)を指定して、最もプライオリティの高いルータが DR として選択されるようにすることができます。 LAN セグメント上のすべてのルータのプライオリティが同じ場合にも、最上位 IP アドレスを持つルータが選択されます。
図 1 に、マルチアクセス セグメントでの動作を示します。 ルータ A(10.0.0.253)およびルータ B(10.0.0.251)は、ホスト A(10.0.0.1)をグループ A のアクティブな受信先として使用する共通のマルチアクセス イーサネット セグメントに接続されます。 明示的な join モデルが使用されるため、DR として動作しているルータ A のみが、グループ A の共有ツリーを構築するために RP に join を送信します。 ルータ B も RP への (*,G) join の送信を許可されている場合は、パラレル パスが作成され、ホスト A が重複マルチキャスト トラフィックを受信します。 ホスト A がグループにマルチキャスト トラフィックを送信し始めたら、DR は register メッセージを RP に送信する役割を担います。 両方のルータに役割が割り当てられている場合は、RP が重複マルチキャスト パケットを受信します。
DR で障害が発生した場合、PIM-SM はルータ A の障害を検出し、フェールオーバー DR を選択する手段を提供します。 DR(ルータ A)が動作不能になると、ルータ A との隣接ルータとの隣接関係がタイムアウトしたときに、ルータ B はその状況を検出します。 ルータ B はホスト A から IGMP メンバーシップ レポートを受けているため、このインターフェイスでグループ A の IGMP ステートをすでに持ち、新しい DR になると即座に RP に join を送信します。 この段階で、ルータ B を使用する共有ツリーの新しいブランチの下位方向へのトラフィック フローが再び確立されます。 また、ホスト A がトラフィックを送信していた場合、ルータ B は、ホスト A から次のマルチキャスト パケットを受信した直後に、新しい登録プロセスを開始します。 このアクションがトリガーとなって、RP は、ルータ B を使用する新しいブランチを介して、ホスト A への SPT に加入します。
ヒント |
2 つの PIM ルータが直接接続されている場合、これらのルータはネイバーになります。 PIM ネイバーを表示するには、EXEC モードで show pim neighbor コマンドを使用します。 |
(注) |
DR 選択プロセスは、マルチアクセス LAN のみで必要です。 ホストに直接接続されているラストホップ ルータが DR です。 |
PIM がスパース モードで設定されている場合は、ランデブー ポイント(RP)として動作する 1 つ以上のルータを選択する必要があります。 ランデブー ポイントは、図 1 に示すように、共有配信ツリーの選択したポイントに配置された単一の共通ルートです。 ランデブー ポイントは各ボックスで静的に設定するか、ダイナミック メカニズムによって学習できます。
PIM DR は、共有ツリーの下位方向に配布するために、直接接続されているマルチキャスト送信元からランデブー ポイントにデータを転送します。 データは次の 2 つの方法のいずれかを使用してランデブー ポイントに転送されます。
ランデブー ポイント アドレスは、パケットをグループに送信するホストの代わりに、ファーストホップ ルータで PIM register メッセージを送信するために使用されます。 また、ラストホップ ルータでも、PIM join および prune メッセージをランデブー ポイントに送信してグループ メンバーシップについて通知するために使用されます。 すべてのルータ(ランデブー ポイント ルータを含む)でランデブー ポイント アドレスを設定する必要があります。
1 つの PIM ルータを複数のグループのランデブー ポイントにすることができます。 1 つの PIM ドメイン内で一度に使用できるランデブー ポイント アドレスは、1 つだけです。 アクセス リストで指定されている条件によって、ルータがどのグループのランデブー ポイントであるかが判別されます。
ランデブー ポイントとして動作する PIM ルータを手動で設定するか、Auto-RP または BSR を設定することで、ランデブー ポイントがグループから RP へのマッピングを自動的に学習するように指定できます。 (詳細については、後述するAuto-RPのセクションと、PIM ブートストラップ ルータを参照してください)。
自動ルート処理(Auto-RP)は、PIM ネットワークにおけるグループから RP へのマッピングの配信を自動化する機能です。 この機能には次の利点があります。
複数の RP を使用して、異なるグループ範囲にサービスを提供したり、互いにホット バックアップとしての役割を果たしたりできます。 Auto-RP が機能するよう、特定のグループ範囲の RP として動作できることを通知できるように、候補 RP としてルータを設定します。 また、RP 通知メッセージを候補 RP から受信して競合を解決する RP マッピング エージェントとしてルータが指定されている必要があります。 RP マッピング エージェントは、グループから RP への一貫したマッピングを残りのすべてのルータに送信します。 これにより、すべてのルータは、サポート対象のグループに使用する RP を自動的に決定します。
ヒント |
デフォルトでは、特定のグループ アドレスが静的な RP 設定によるグループから RP へのマッピングに含まれており、かつ Auto-RP または PIM BSR を使用して検出される場合、Auto-RP または PIM BSR の範囲が優先されます。 デフォルトを無効にし、RP マッピングのみを使用するには、rp-address override キーワードを使用します。 |
(注) |
PIM をスパース モードに設定し、Auto-RP を設定しない場合は、RP を静的に設定する必要があります(スタティック RP の設定と下位互換性の許可を参照)。 ルータ インターフェイスがスパース モードに設定されている場合、Auto-RP グループに対してすべてのルータが 1 つのスタティック RP アドレスで設定されているときは、引き続き Auto-RP グループを使用できます。 |
(注) |
Auto-RP は VRF インターフェイスではサポートされていません。 Auto-RP Lite を使用すると、CE ルータで Auto-RP を設定できます。 これにより、VRF インターフェイスを持つ PE ルータが Auto-RP 検出を中継し、コアを通じて、最終的にリモート CE にメッセージを送信できます。 Auto-RP は IPv4 アドレス ファミリのみでサポートされます。 |
PIM ブートストラップ ルータ(BSR)は、Auto-RP プロセスを簡素化する、フォールト トレラントで自動的な RP 検出と配信メカニズムを提供します。 この機能はデフォルトでイネーブルになり、ルータはグループから RP へのマッピングを動的に学習できます。
PIM は BSR を使用して各グループ プレフィックスの RP 設定情報を検出し、PIM ドメイン内のすべてのルータにアナウンスします。 これは、Auto-RP によって行われるのと同じ機能ですが、BSR は PIM バージョン 2 仕様の一部です。 BSR メカニズムは、Cisco ルータ上の Auto-RP と相互運用します。
シングル ポイント障害を回避するために、1 つの PIM ドメインに複数の候補 BSR を設定できます。 BSR は候補 BSR の中から自動的に選択されます。 候補はブートストラップ メッセージを使用して最もプライオリティの高い BSR を検出します。 プライオリティの高い候補は、PIM ドメイン内のすべての PIM ルータに、BSR であると通知を送信します。
候補 RP として設定されたルータは、BSR に、各自が担当するグループ範囲をユニキャストします。 BSR はブートストラップ メッセージにこの情報を含め、ドメイン内のすべての PIM ルータに広めます。 この情報に基づいて、すべてのルータが特定の RP にマルチキャスト グループをマッピングできます。 ルータがブートストラップ メッセージを受信する限り、RP マップは最新になります。
リバース パス転送(RPF)は、マルチキャスト データグラムの転送に使用されるアルゴリズムです。 これは、次のように機能します。
PIM では、送信元ツリーと RP をルートとする共有ツリーの両方を使用してデータグラムを転送します。RPF チェックは、次のようにそれぞれ異なる方法で実行されます。
空間モード PIM では、RPF ルックアップ機能を使用して、join および prune の送信先を決定します。 (S,G) Join メッセージ(送信元ツリー ステート)は送信元に向け送信されます。 (*,G) Join メッセージ(共有ツリー ステート)は RP に向け送信されます。
マルチキャスト VPN(MVPN)を使用すると、MPLS ネットワーク経由でマルチキャスト サポートを動的に提供できます。 MVPN では、プロバイダーが VPN でマルチキャスト トラフィックをサポートできるようにするのに役立つ、追加の一連のプロトコルと手順が導入されています。
上のどちらのタイプでも、MVPN サービスにより、ソースとレシーバが異なるサイトに配置された Protocol Independent Multicast(PIM)ドメインを構築できます。
複数の分散したサイトがあるカスタマーにレイヤ 3 マルチキャスト サービスを提供する場合は、サービス プロバイダーはプロバイダー ネットワーク経由でカスタマーのマルチキャスト トラフィックを伝送するセキュアかつスケーラブルなメカニズムを求めます。 マルチキャスト VPN(MVPN)は、BGP/MPLS VPN のようなネイティブ マルチキャスト テクノロジーを使用して共有サービス プロバイダー バックボーンを介して、このようなサービスを提供します。
マルチキャスト VPN は、すべてのイーサネット ベースのラインカードに加えて、Cisco IOS XR ソフトウェア リリース 4.0 から Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700 カードでもサポートされます。 Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700 を使用すると、Cisco ASR 9000 シリーズ ルータ は、イーサネット ネットワーク用に主に設計されたルータで複数レガシー サービス(TDM や ATM のような)をサポートできます。 Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700 は QFP ベースであるため、Cisco ASIC が提供する柔軟性およびサービス スケールと、Cisco IOS XR ソフトウェアの信頼性を備えています。
MVPN は、マルチキャスト ドメイン(MD)の概念を採用するときに MPLS VPN テクノロジーをエミュレートします。その際、プロバイダー エッジ(PE)ルータは、同一カスタマー VPN に接続している他の PE ルータとの仮想 PIM ネイバー接続を確立します。 これらの PE ルータはプロバイダー ネットワーク上のセキュアな仮想マルチキャスト ドメインを形成します。 マルチキャスト トラフィックは、専用プロバイダー ネットワークを通過しているかのように、サイト間をコア ネットワーク上で伝送されます。
VPN ルーティングおよび転送(VRF)インスタンスごとに個別のマルチキャスト ルーティングおよび転送テーブルが保持され、トラフィックは、サービス プロバイダーのバックボーン全体にわたって VPN トンネル経由で送信されます。
ある VPN のトラフィックと別の VPN のトラフィックを分離できるように、VPN ごとに専用のマルチキャスト ルーティングおよび転送テーブルが作成されます。
VPN 固有のマルチキャスト ルーティングおよび転送データベースは、MVRF と呼ばれます。 PE ルータで、MVRF は、マルチキャストが VRF 用にイネーブルにされたときに作成されます。 Protocol Independent Multicast(PIM)プロトコルとインターネット グループ管理プロトコル(IGMP)プロトコルは MVRF のコンテキストで動作し、MVRF プロトコル インスタンスによって作成されたすべてのルートは、対応する MVRF に関連付けられます。 VPN 固有のプロトコル ステートを保持する VRF に加え、PE ルータにはグローバル VRF インスタンスが常に保持され、プロバイダー ネットワークのすべてのルーティングおよび転送情報が含まれます。
マルチキャスト配信ツリーは(MDT)、プロバイダー ネットワークを介して複数のカスタマー サイトにまたがることができ、1 つの送信元から複数の受信先にトラフィックを転送できます。 MLDP については、MDT トンネル ツリーは、Labeled MDT(LMDT)とも呼ばれます。
入力 PE ルータでカスタマー エッジ(CE)ルータから送信されたマルチキャスト パケットの安全なデータ転送は、プロバイダー ヘッダーにパケットをカプセル化し、コアを介してパケットを送信することによって実現されます。 出力 PE ルータでは、カプセル化されたパケットはカプセル化が解除されて、CE 受信ルータに送信されます。
マルチキャスト配信ツリー(MDT)トンネルはポイントツーマルチポイントです。 MDT トンネル インターフェイスは、MVRF がマルチキャスト ドメインにアクセスするために使用するインターフェイスです。 これは MVRF とグローバル MVRF をつなぐ通路と見なすことができます。 MDT トンネル インターフェイスに送信されるパケットは、複数の受信ルータで受信されます。 MDT トンネル インターフェイスに送信されたパケットはカプセル化され、MDT トンネル インターフェイスから受信したパケットはカプセル化が解除されます。
プロバイダー ヘッダーにマルチキャスト パケットをカプセル化することにより、PE ルータがパケットの送信元を引き続き認識せずに済みます。プロバイダー エラーを通過するすべての VPN パケットはネイティブ マルチキャスト パケットとして認識され、コア ネットワーク内のルーティング情報に基づいてルーティングされます。 MVPN をサポートするには、PE ルータは、ネイティブ マルチキャスト ルーティングのみをサポートする必要があります。
MVPN は、まばらに受信先が分散した広帯域アプリケーション用の最適化された VPN トラフィックの転送をサポートします。 専用のマルチキャスト グループを特定の送信元からのパケットのカプセル化に使用でき、該当する受信先に接続されている PE ルータだけにトラフィックを送信するように最適化された MDT を作成できます。 これはデータ MDT と呼ばれます。
マルチキャスト VPN Inter-AS サポート機能によって、サービス プロバイダーは、複数の自律システムにまたがる VPN サイトにマルチキャスト接続を提供できます。 この機能は MLDP プロファイルに追加され、それにより、マルチキャスト VPN(MVPN)に使用されるマルチキャスト配信ツリー(MDT)が複数の自律システムにまたがることができるようになります。
次の 2 つのタイプの MVPN Inter-AS 導入シナリオがあります。
2 つの自律システム間でマルチキャスト VPN を確立するには、MDT のデフォルト トンネルを 2 台の PE ルータ間で設定する必要があります。 PE ルータは、設定された MDT デフォルト グループを結合することでこれを達成します。 この MDT デフォルト グループは PE ルータで設定され、VPN ごとに一意です。 PIM は、グループのモード(PIM SSM、またはスパース モード)に基づいて join を送信します。
MVPN Inter-AS サポート機能には、サービス プロバイダーにとって次の利点があります。
InterAS オプション A は基本的なマルチキャスト VPN の設定オプションです。 このオプションでは、PE ルータは部分的に各自律システム(AS)で自律システム境界ルータ(ASBR)の役割を担います。 各 AS のこのような PE ルータは、複数の VRF 処理サブインターフェイスで直接接続されます。 MPLS ラベル配布プロトコルは、これらの InterAS ピアリング PE ルータ間で実行する必要はありません。 ただし、IGP または BGP プロトコルが VRF の下のルート配布で使用できます。
オプション A モデルは、異なる自律システムの PE ルータ間の直接の接続を想定しています。 PE ルータは複数の物理または論理インターフェイスによって接続され、各インターフェイスは特定の VPN に関連しています(VRF インスタンスを通して)。 したがって、各 PE ルータは隣接 PE ルータをカスタマー エッジ(CE)ルータと同様に扱います。 各自律システムでのルート再配布には標準的なレイヤ 3 MPLS VPN メカニズムが使用されます。つまり、各 PE は、外部 BGP(eBGP)を使用して相互にラベルなし IPv4 アドレスを配布します。
(注) |
オプション A を使用すると、サービス プロバイダーが各自律システムを隔離できます。 これは、2 つのネットワーク間のルーティング交換やセキュリティの制御を向上します。 ただし、オプション A は、すべての AS 間接続オプションで最もスケーラブルでないオプションと考えられています。 |
InterAS オプション B は、ASBR 間の VPNv4 ルートの交換をイネーブルにするモデルです。 このモデルではまた、BGP MVPN アドレス ファミリも配布します。 このモデルでは、PE ルータが内部 BGP(iBGP)を使用して、ラベル付き VPNv4 ルートを ASBR か、または ASBR がクライアントになっているルート リフレクタのどちらかに再配布します。 これらの ASBR は、マルチプロトコル eBGP(MP-eBGP)を使用して、VPNv4 ルートをローカル自律システムにアドバタイズします。 MP-eBGP は、VPNv4 プレフィックスおよびラベル情報をサービス プロバイダーの境界を超えてアドバタイズします。 アドバタイズする ASBR ルータは、VPNv4 ルートをアドバタイズする前に、ローカル自律システム内の発信元の PE ルータおよび VPN 宛先に到達するために使用する 2 レベルのラベル スタックを、ローカルに割り当てられたラベルに置き換えます。 この置き換えが実行されるのは、2 つのサービス プロバイダーの間でアドバタイズされるすべてのルートのネクスト ホップ属性が ASBR ルータのピアリング アドレスにリセットされ、それによって ASBR ルータがアドバタイズされたルートのラベル スイッチド パス(LSP)の終端地点になるためです。 入力 PE ルータと出力 PE ルータの間の LSP を保持するために、ASBR ルータは、ローカル VPN ネットワーク内のルートのラベル スタックを識別するために使用されるローカル ラベルを割り当てます。 この新しく割り当てられたラベルは、隣接するサービス プロバイダーからプレフィックスに向けて送信されるパケットに設定されます。
(注) |
オプション B では、サービス プロバイダーは、オプション A よりも高度に変更できるという利点が追加された両方の自律システムを隔離できます。 |
(注) |
プロファイル 9 は、IGP にルート アドレスをリークする場合のみサポートされています。 |
(注) |
BGP-AD を使用した MLDP MS-PMSI MP2MP(プロファイル 5)はサポートされていません。 |
InterAS オプション C を使用すると、マルチホップ eBGP ピアリング セッションを使用してルータ リフレクタ(RR)間で VPNv4 ルートを交換できます。 このモデルでは、異なる自律システムの RR 間の VPNv4 ルートの MP-eBGP 交換が、対応する ASBR ルータ間のこれらのルートの交換のためのネクスト ホップと結合されます。 このモデルではまた、VPNv4 とともに BGP MVPN アドレス ファミリも配布します。 このモデルでは、VPNv4 ルートが保持されることも、ASBR によって配布されることも許可されません。 ASBR は、PE ルータへのラベル付き IPv4 ルートを自身の自律システム内に保持し、eBGP を使用してこれらのルートを他の自律システムに配布します。 中継自律システムでは、ASBR が eBGP を使用してラベル付き IPv4 ルートを渡すため、入力 PE ルータから出力 PE ルータへの LSP が作成されます。
オプション C モデルでは、異なる自律システムの RR が直接接続されていないため、マルチホップ機能を使用して MP-eBGP ピアリング セッションを確立できるようにしています。 RR はまた、VPNv4 ルートのネクスト ホップ属性を隣接する自律システムにアドバタイズするときに、これらの自律システムがアドバタイズする宛先へのトラフィックを引き込まないため、これらの属性をリセットしません。それにより、ネクスト ホップの交換のイネーブル化が必須になります。 これらは、単なるソース PE とレシーバ PE の間の中継ステーションです。 このため、VPNv4 の PE ルータ ネクスト ホップ アドレスは、ASBR ルータ間で交換されます。 自律システム間のこれらのアドレスの交換は、自律システム間で PE ルータ /32 アドレスを再配布するか、または BGP ラベル配布を使用することによって実現されます。
(注) |
オプション C は通常、各自律システムが、グローバルな自律システムを備えたグローバルなレイヤ 3 MPLS VPN サービス プロバイダーなどのより包括的な機関に同じく属している場合にのみ配備されます。 |
Cisco ASR 9000 シリーズ ルータの、Cisco IOS XR Software リリース 4.2.1 では、デフォルト VRF の IPv4 のみのコア ネットワーク上のカスタマー サイト間で IPv6 接続がサポートされます。 VPN PE ルータは、2 つのアドレス ファミリの間で相互動作し、IPv4 でカプセル化された MDT と IPv6 カスタマー ルート間で制御および転送を行います。 IPv6 ユーザは、BGP を介して IPv6 over IPv4 マルチキャスト VPN サポートを設定できます。
詳細については、IPv6 マルチキャスト VPN の設定例を参照してください。
Cisco IOS XR Software で、MVPNv6 は MDT グループが設定された MVPNv4 とは異なる別個のデータを持つことができます。 ただし MVPNv6 と MVPNv4 には、同じデフォルト MDT グループが設定されている必要があります。
次の設定例に、Cisco IOS XR Softwareリリース 4.2.1 の MVPNv6 データ mdt を示します。
vrf cisco-sjc1 address-family ipv4 mdt data 226.8.3.0/24 threshold 5 mdt default ipv4 226.8.0.1 ! address-family ipv6 mdt data 226.8.4.0/24 threshold 5 mdt default ipv4 226.8.0.1 !
PE ルータでは、MVPN を認識する必要があり、MVPN に関する情報をリモート PE にシグナリングできる唯一のルータです。 特定の VRF 内の RPF PE ピアの取得に PE ルータは BGP ピアリング アドレス情報を使用するため、すべての PE ルータは互いに直接またはルート リフレクタを介して BGP 関係を持っていることが不可欠です。
BGP コネクタ属性を使用してトンネルを確立するため、PIM-SSM MDT トンネルは、設定された BGP MDT アドレス ファミリなしで設定できません。
マルチキャスト VPN に対する BGP サポートについては、 『Cisco ASR 9000 Series Aggregation Services Router Routing Configuration Guide』 の「Implementing BGP on Cisco IOS XR Software」モジュールを参照してください。
この機能では、ポイントツーマルチポイント トラフィック エンジニアリング(P2MP-TE)を使用したマルチキャストでのマルチキャスト VPN(MVPN)のサポートについて説明します。 現在、Cisco IOS-XR ソフトウェアではグローバル テーブルで P2MP-TE のみがサポートされており、グローバル テーブル内の (S,G) ルートを P2MP-TE トンネルにマッピングできます。 ただし、この機能では現在、サービス プロバイダーが P2MP-TE トンネルを使用して VRF マルチキャスト トラフィックを伝送できます。 VRF (S,G) トラフィックを P2MP-TE トンネルにマッピングするためにスタティック マッピングが使用され、VRF ベースの P2MP FEC を含む P2MP BGP 不透明値を MDT Selective Provider Multicast Service Interface(S-PMSI)として送信するために BGP-AD が使用されます。
P2MP-TE を使用したマルチキャストでの MVPN サポートの利点は次のとおりです。
PE1 ルータでは、マルチキャスト S,G(ビデオ)トラフィックは VRF インターフェイス上で受信されます。 マルチキャスト S,G ルートは、P2MP-TE トンネルに静的にマッピングされます。 ヘッドエンドは次に、PMSI トンネル属性(PTA)で P2MP-TE トンネルをコア ツリーとして指定して、S,G ごとに S-PMSI(タイプ 3)BGP-AD ルートを発信します。 この PTA のタイプは RSVP-TE P2MP LSP に設定され、PTA トンネル識別子の形式は、RSVP-TE P2MP LSP SESSION オブジェクトで伝送される <拡張トンネル ID、予約済み、トンネル ID、P2MP ID> に設定されます。 複数の S,G A-D ルートに同じ PMSI トンネル属性を設定できます。
テールエンド PE(PE2、PE3)は、これらの(すべてのヘッドエンド PE によって送信された)S-PMSI アップデートを受信してキャッシュします。 コア全体にアップストリーム マルチキャスト ホップ(UMH)があるときに、VRF 内に S,G Join が存在する場合、この PE は UMH からの S-PMSI アナウンスを探します。 P2MP-TE PTA で S-PMSI ルートが見つかった場合、PE は、その VRF にトンネルのテール ラベルを関連付けます。 パケットが P2MP-TE トンネルに到達すると、テールエンドがそのラベルを削除し、「関連付けられた」VRF 内で S,G ルックアップを実行します。 一致が見つかった場合、パケットはその発信情報に従って転送されます。
マルチトポロジ ルーティングを使用すると、重複しないパスに流れること望ましい場合(たとえば、重複ビデオ ストリームをブロードキャストする場合)に、ネットワーク トラフィック フローを操作できます。
マルチトポロジ ルーティング テクノロジーの中心となるのが、ルータ空間インフラストラクチャ(RSI)です。 RSI がルーティング テーブルのグローバル設定を管理します。 これらのテーブルは、論理ルータの VRF テーブルに階層構造で編成されています。 デフォルトでは、RSI がデフォルト VRF で IPv4 と IPv6 両方のユニキャストおよびマルチキャストのテーブルを作成します。 マルチトポロジ ルーティングを使用すると、デフォルト VRF の名前付きトポロジを設定できます。
PIM は、送信元へのリバース パス転送(RPF)パスを検索するためのトポロジを選択するため、送信元またはグループ アドレスに対するマッチングをサポートするルーティング ポリシーを使用します。 ポリシーを設定しない場合、既存の動作(デフォルト テーブルを選択する)が有効なままになります。
現在、IS-IS および PIM ルーティング プロトコルのみがマルチトポロジをイネーブルにしたネットワークをサポートしています。
マルチキャスト VPN(MVPN)エクストラネット ルーティングを使用すると、サービス プロバイダーは、企業サイトから他の企業サイトにマルチキャスト VRF 上で IP マルチキャスト コンテンツを配信できます。 つまり、この機能は VRF 境界をシームレスにホップしてマルチキャスト コンテンツをエンドツーエンドで配信するための機能を提供します。
ユニキャスト エクストラネットは、VRF 間で一致するルート ターゲットを設定するだけで実現できます。 しかし、マルチキャスト エクストラネットは、次のものに加えて VRF 間でルート ルックアップを解決するための設定が必要です。
エクストラネットは企業外部のユーザに拡張された企業イントラネットの一部と見なすことができます。 VPN は、製品の販売や、強いビジネス パートナーシップの維持など、他の企業やカスタマーとビジネスを行うための手段の 1 つとして使用されます。 エクストラネットは、1 つ以上の企業サイトを外部のビジネス パートナーまたはサプライヤに接続し、企業のビジネス情報または業務の選択した部分を安全に共有するための VPN です。
MVPN エクストラネット ルーティングは、次のようなビジネス上の問題を解決するために使用できます。
MVPN エクストラネット ルーティングは IPv4 および IPv6 アドレス ファミリをサポートします。
エクストラネット ネットワークでは、PE ルータが VRF 間のトラフィック(図 1 で「P」でラベル付けされたもの)を通過させることが必要です。 エクストラネット ネットワークは IPv4 または IPv6 を実行できますが、コア ネットワークは IPv4 マルチキャストのみを常に実行します。
MVRF:マルチキャスト VPN ルーティングおよび転送(VRF)インスタンス。 MVRF はマルチキャスト対応 VRF です。 VRF は、IP ルーティング テーブル、取得されたルーティング テーブル、そのルーティング テーブルを使用する一連のインターフェイス、ルーティング テーブルに登録されるものを決定する一連のルールおよびルーティング プロトコルで構成されています。 一般に、VRF には、プロバイダー エッジ(PE)ルータに付加されるカスタマー VPN サイトが定義されたルーティング情報が格納されています。
ソース MVRF:直接接続されたカスタマー エッジ(CE)ルータを使用して送信元に到達できる MVRF。
レシーバ MVRF:受信先が 1 つまたは複数の CE デバイスを介して接続される MVRF。
ソース PE:直接接続された CE ルータの背後にマルチキャスト送信元が存在する PE ルータ。
レシーバ PE:直接接続された CE ルータの背後に 1 つ以上の該当する受信先を持つ PE ルータ。
ピアツーピア VPN のユニキャスト ルーティングでは、BGP ルーティング プロトコルがプロバイダー エッジ(PE)ルータ間で VPN IPv4 および IPv6 カスタマー ルートをアドバタイズするために使用されます。 ただし、MVPN エクストラネット ピアツーピア ネットワークでは、PIM RPF が、RPF ネクスト ホップが同じ VRF と別の VRF のどちらにあるか、およびそのソース VRF が PE にローカルまたはリモートのいずれであるかを判断するために使用されます。
レシーバ PE ルータでソース MVRF を設定することによって企業 VPN カスタマーにエクストラネット MVPN サービスを提供するには、次の手順を実行します。
RPF ネクスト ホップの元となる MVRF がローカルの場合(レシーバ PE ルータでのソース MVRF)、レシーバ VRF の参加の状態は、ソース VRF のデフォルトマルチキャスト配信ツリー(MDT)を使用してコアに伝搬します。 図 1 に、ソース MVRF がレシーバ PE ルータ上で設定された(レシーバ MVRF トポロジでの送信元)エクストラネット MVPN トポロジのマルチキャスト トラフィックのフローを示します。 MVRF は、PE2(レシーバ PE ルータ)上の VPN-A および VPN-B 用に設定されます。 PE1(送信元 PE ルータ)の背後のマルチキャスト送信元は、VPN-A の MVRF にマルチキャスト ストリームを送信し、PE2(VPN-B のレシーバ PE ルータ)と、PE3(VPN-A のレシーバ PE ルータ)の背後に対象となる受信先があります。 PE1 は VPN-A の MVRF の送信元からパケットを受信すると、PE2 と PE3 にパケットを複製し転送します。 VPN-A の PE2 で受信したパケットはカプセル化が解除され、VPN-B のレシーバに複製されます。
ソース PE ルータでレシーバ MVRF を設定することによって企業 VPN カスタマーにエクストラネット MVPN サービスを提供するには、次の手順を実行します。
RPF ネクストホップの発信元 MVRF がリモート(ソース PE ルータ上のレシーバ MVRF)の場合、レシーバ VRF の参加状態は、各レシーバの MDT 経由でコアに伝播されます。

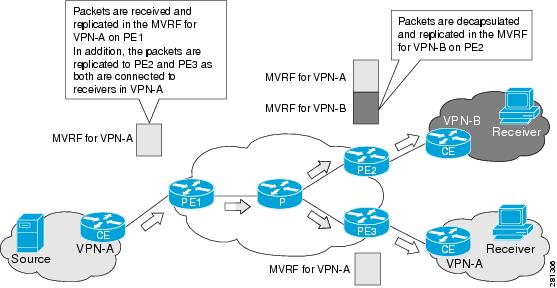

図 2 に、レシーバ MVRF がソース PE ルータ上で設定されたエクストラネット MVPN トポロジのマルチキャスト トラフィックのフローを示します。 MVRF は、PE1(ソース PE ルータ)上の VPN-A および VPN-B 用に設定されます。 PE1 の背後のマルチキャスト送信元は、VPN-A の MVRF にマルチキャスト ストリームを送信し、PE2 と PE3(それぞれ VPN-B と VPN-A のレシーバ PE ルータ)の背後に対象となる受信先があります。 PE1 は、VPN-A の MVRF の送信元からパケットを受信すると、VPN-A および VPN-B の MVRF でパケットを個別に複製およびカプセル化し、パケットを転送します。 この送信元からのパケットを受信すると、PE2 と PE3 はパケットのカプセル化を解除し、それぞれの MVRF に転送します。
詳細については、MVPN エクストラネットルーティングの設定およびMVPN エクストラネット ルーティングの設定例も参照してください。
RPF ポリシーは、レシーバ VRF での RPF ルックアップをバイパスし、指定されたソース VRF に参加状態を静的に伝播するように、レシーバ VRF で設定できます。 このようなポリシーは、マルチキャスト グループ範囲、マルチキャスト送信元範囲、または RP アドレスに基づいてソース VRF が選択されるように設定できます。
エクストラネットでの RPF ポリシーの設定の詳細については、ソース VRF に join を伝播するためのレシーバ VRF での RPL ポリシーの設定例およびソース VRF に join を伝播するためのソース PE ルータ上のレシーバ VRF での RPL ポリシーの設定例を参照してください。
ハブ アンド スポーク トポロジは、2 つのサイト カテゴリ(ハブ サイトとスポーク サイト)の相互接続です。 サイト間でアドバタイズされるルートは、制限されたハブ アンド スポーク方法で接続を実現します。 残りのネットワーク(つまり、他のハブおよびスポーク)はハブの背後に隠れているように見えるため、スポークはハブのみ相互通信します。
ハブ アンド スポーク トポロジは、次の理由で適用できます。
ハブ アンド スポーク実装は、MVPN エクストラネット用に構築されたインフラストラクチャを利用します。 通常の MVPN は、パケットが任意のサイトから別のサイトに流れることができるモデルに従います。 ただし、ハブ アンド スポーク MVPN は登録に基づいてトラフィック フローを制限します。
サイトは、VPN アクセス用に PE-CE リンクによって PE ルータに接続されているサーバ ファームなど、CE ルータと他のデバイスのグループがある地理的位置にあると考えることができます。 各サイトを個別の VRF に配置するか、複数のサイトを PE ルータ上の 1 つの VRF にまとめることができます。
独立した VRF に各サイトをプロビジョニングすることによって、ユニキャストおよびマルチキャストのハブ アンド スポーク実装を簡素化できます。 このような構成は、その性質上、あるスポーク サイトから別のスポーク サイトへのトラフィックの漏れからの保護を提供します。 Cisco IOS XR ソフトウェアのハブ アンド スポークの実装は、1 つの VRF に 1 つのサイトが対応するモデルに従います。 ルートのインポートまたはエクスポートが設定されている方法に基づいて、どのサイトもハブ サイトまたはスポーク サイトとして指定できます。 複数のハブ アンド スポーク サイトを特定の PE ルータにまとめることができます。
ユニキャストのハブ アンド スポーク接続は、ハブ サイトだけからルートをインポートするスポーク サイトおよびすべてのサイトからルートをインポートするハブ サイトによって実現されます。 スポーク サイトがルートを交換していないため、スポーク サイト間のトラフィックは許可されません。 スポーク間接続が必要な場合、ハブはあるスポーク サイトから学習したルートを他のスポーク サイトに再挿入することもできます。
MVPN ハブ アンド スポークは、コア トンネルを、ハブ サイトから送信されたトラフィック用とスポーク サイトから送信されたトラフィック用に分割することで実現されます。 MDT ハブはすべてのハブ サイトから発信されるトラフィックを伝送するトンネルであり、MDT スポークはすべてのスポーク サイトから送信されたトラフィックを伝送します。 このようなトンネルのエンド ポイントは、ハブ アンド スポーク トポロジに参加するすべての PE で設定されます。 スポーク サイトがマルチキャスト ソースまたは RP をホストしない場合、MDT スポークのプロビジョニングはこのようなすべてのルータで完全に回避できます。
これらのトンネルがプロビジョニングされると、マルチキャスト トラフィック パスが次のようにポリシー ルーティングされます。
これらの規則により、ハブおよびスポークは相互にトラフィックを送受信できますが、スポーク間の直接通信は存在しません。 必要に応じて、スポーク間マルチキャストは、ハブ サイトでトラフィックを折り返すことで通過できます。
これらの拡張は、Cisco IOS XR ソフトウェア リリース 4.0 のマルチキャスト ハブ アンド スポーク トポロジに対して行われます。
ラベル スイッチド マルチキャスト(LSM)はラベル カプセル化を使用してマルチキャストをサポートする MPLS テクノロジーの拡張機能です。 CRS の次世代 MVPN は、MPLS ネットワークを介して P2MP および MP2MP LSP を構築するために使用できるマルチキャスト ラベル配布プロトコル(mLDP)に基づいています。 これらの LSP は、グローバル テーブルまたは VPN のコンテキストで IPv4 と IPv6 の両方のマルチキャスト パケット転送に使用できます。
LSM には、コア内のカスタマー トラフィックを転送するために現在使用されている GRE コア トンネルと比較した場合、次の利点があります。
MLDP MVPN の設定により、MPLS を使用した IPv4 マルチキャスト パケット配信をイネーブルにします。 この設定では、MPLS ラベルを使用して、デフォルトおよびデータ マルチキャスト配信ツリー(MDT)を構築します。 MPLS レプリケーションは、コア ネットワークの転送メカニズムとして使用されます。 MLDP MVPN の設定を有効にするには、MPLS MLDP のグローバル設定がイネーブルであることを確認します。 MVPN エクストラネット サポートを設定するには、レシーバ プロバイダー エッジ(PE)ルータにソースのマルチキャスト VPN ルーティングおよび転送(mVRF)を設定するか、ソース PE にレシーバの mVRF を設定します。 MLDP MVPN は、イントラネットとエクストラネットの両方に対してサポートされます。
mLDP は、MPLS コアにマルチキャスト ルーティング プロトコルが存在しなくても、MPLS ネットワーク内にマルチポイント ラベル スイッチド パス(MP LSP)を設定できるアプリケーションです。 mLDP は、他のマルチキャスト ツリー構築プロトコルと対話したり、それらを使用することなく、P2MP または MP2MP LSP を構築します。 MP LSP およびユニキャスト IP ルーティングに対する LDP 拡張を使用すると、mLDP は MP LSP を設定できます。 設定できる MP LSP のタイプには、ポイントツーマルチポイント(P2MP)とマルチポイントツーマルチポイント(MP2MP)のタイプの LSP の 2 つがあります。
P2MP LSP を使用すると、1 つのルート(入力ノード)からのトラフィックを複数のリーフ(出力ノード)に配信できます。ここで、各 P2MP ツリーは 2 タプル(ルート ノード アドレス、P2MP LSP 識別子)で一意に識別されます。 P2MP LSP は、1 つのルート ノード、0 個以上の中継ノード、および 1 つ以上のリーフ ノードで構成されます。ここで通常、ルート ノードとリーフ ノードは PE であり、中継ノードは P ルータです。 P2MP LSP の設定はレシーバから起動され、mLDP P2MP FEC を使用してシグナリングされます。ここで、LSP 識別子は MP Opaque Value 要素で表されます。 MP Opaque Value は、入力 LSR とリーフ LSR が認識している情報を伝送しますが、中継 LSR で解釈する必要はありません。 特定の入力ノードをルートとする、それぞれ独自の識別子を持つ MP LSP が複数存在する可能性があります。
MP2MP LSP を使用すると、複数の入力ノードからのトラフィックを複数の出力ノードに配信できます。ここで、MP2MP ツリーは 2 タプル(ルート ノード アドレス、MP2MP LSP 識別子)で一意に識別されます。 MP2MP LSP の場合は、入力ノードから送信されたパケットを、送信ノードを除くすべての出力ノードが受信します。
MP2MP LSP は P2MP LSP と同様ですが、各リーフ ノードが入力ノードと出力ノードの両方として機能します。 MP2MP LSP を構築するには、ダウンストリーム パスとアップストリーム パスを次のように設定できます。
着信するパケットごとに、MPLS は複数の外側ラベルを作成します。 ソース ネットワークからのパケットは、レシーバ ネットワークへのパス上で複製されます。 CE1 ルータは、ネイティブの IP マルチキャスト トラフィックを送信します。 PE1 ルータは着信マルチキャスト パケットにラベルを付加し、MPLS コア ネットワークへのラベル付きパケットを複製します。 パケットは、コア ルータ(P)に到達すると、MP2MP のデフォルト MDT または P2MP のデータ MDT に対応する適切なラベル付きで複製され、すべての出力 PE に送信されます。 パケットが出力 PE に到達すると、ラベルが削除され、IP マルチキャスト パケットは VRF インターフェイスに複製されます。
mLDP によって構築されたラベル スイッチド パス(LSP)は、アプリケーションの要件や性質に応じて、次のようないくつかの方法で使用できます。
Cisco ASR 9000 シリーズ ルータは、MLDP の実装のための次の重要な機能を実行します。
ここでは、さまざまな mLDP プロファイルの特性を示します。
このプロファイルの特性は次のとおりです。
このプロファイルの特性は次のとおりです。
このプロファイルの特性は次のとおりです。
このプロファイルの特性は次のとおりです。
このプロファイルの特性は次のとおりです。
このプロファイルの特性は次のとおりです。
MLDP の実装および OAM の概念の詳細については、『Cisco IOS XR MPLS Configuration Guide for the Cisco ASR 9000 シリーズ ルータ』を参照してください。
この表は、サポートされる MVPN プロファイルの要約を示しています。
プロファイル番号 | 名前 | 不透明値 | BDP-AD | データ MDT |
---|---|---|---|---|
0 | Rosen GRE | N/A | N/A | デフォルト MDT 経由の PIM TLV |
1 | Rosen MLDP | タイプ 2 - ルート アドレス:VPN-ID:0-n | N/A | デフォルト MDT 経由の PIM TLV |
2 | MS-PMSI(パーティション)MLDP MP2MP | シスコ独自 - ソース- PE:RD:0 | N/A | N/A |
3 | BGP-AD を使用した Rosen GRE | N/A | PIM または BGP-AD(ノブ制御) | |
4 | BGP-AD を使用した MS-PMSI(パーティション)MLDP MP2MP | タイプ 1 - ソース- PE:Global-ID |
BGP-AD | |
5 | BGP-AD を使用した MS-PMSI(パーティション)MLDP P2MP | タイプ 1 - ソース- PE:Global-ID |
BGP-AD | |
6 | VRF インバンド MLDP | RD:S,G | N/A | N/A |
7 | グローバル インバンド | S,G | N/A | N/A |
8 | グローバル P2MP TE | N/A | N/A | N/A |
9 | BGP-AD を使用した Rosen MLDP | タイプ 2 - ルート アドレス:VPN - ID:0 -n | PIM または BGP-AD(ノブ制御) |
次の手順は、イントラネットのための MLDP MVPN の各種の設定プロセスの広範囲の概要を示しています。
(注) |
さまざまな MVPN プロファイルの詳細な要約については、サポートされる MVPN プロファイルの要約を参照してください。 |
(注) |
上の手順の設定は、各設定で使用されるプロファイルによって異なります。 各プロファイルの詳細な例については、LSM based MLDP の設定例を参照してください。 |
Multicast Source Discovery Protocol(MSDP)は、複数の PIM スパース モード ドメインを接続するためのメカニズムです。 MSDP を使用すると、さまざまなドメイン内のすべての Rendezvous Point(RP; ランデブー ポイント)に、グループのマルチキャスト送信元を通知できます。 各 PIM-SM ドメインは自身の RP を使用するため、他のドメインの RP に依存する必要はありません。
PIM-SM ドメインの RP は、他のドメインの MSDP 対応ルータとの MSDP ピアリング関係を持ちます。 各ピアリング関係は、下位のルーティング システムによって維持される TCP 接続上で行われます。
MSDP スピーカーは、Source Active(SA)メッセージとも呼ばれるメッセージを交換します。 RP は、一般に PIM register メッセージを通じてローカル アクティブ ソースについて学習するとき、MSDP プロセスが SA メッセージの register をカプセル化し、ピアに情報を転送します。 メッセージには、マルチキャスト フローの送信元およびグループの情報と、カプセル化されたデータが格納されます。 ネイバー RP にマルチキャスト グループのローカル加入者がある場合、RP は S,G ルートをインストールし、SA メッセージに含まれるカプセル化データを転送し、送信元に向けて PIM join を逆に送信します。 このプロセスは、マルチキャスト パスをドメイン間で構築する方法について説明します。
(注) |
最適な MSDP ドメイン間動作のために BGP またはマルチプロトコル BGP を設定することをお勧めしますが、Cisco IOS XR Software の実装では必須とは見なされません。 BGP またはマルチプロトコル BGP と MSDP とともに使用する方法については、インターネット技術特別調査委員会(IETF)インターネット ドラフト『Multicast Source Discovery Protocol (MSDP)』に記載されている MSDP RPF ルールを参照してください。 |
マルチキャスト用の Cisco IOS XR Software ノンストップ フォワーディング(NSF)機能を使用すると、マルチキャスト パケット転送のハイ アベイラビリティ(HA)が向上します。 NSF は、コントロール プレーンのハードウェアまたはソフトウェア障害により、ルータを通過する既存のパケット転送が中断されるのを防ぎます。
マルチキャスト転送情報ベース(MFIB)の内容は、コントロール プレーン障害時に変化しないよう固定されます。 その後、隣接ルータが問題のあるルータで PIM hello ネイバー隣接がタイムアウトする前に、PIM は通常のプロトコル処理と状態を回復しようとします。 この動作は、NSF 対応ルータがネイバーに転送されるのを防ぎます。この機能がない場合、ネイバーはタイム アウト隣接によって障害を検出します。 MFIB 内のルートは NSF が開始された後に古いとマーキングされ、トラフィックは NSF 完了まで(それらのルートに基づいて)転送され続けます。 完了すると、MRIB が MFIB に通知し、MFIB が現在の MRIB ルート情報と MFIB を同期するマークアンドスイープを実行します。
Cisco IOS XR Software では、コントロール プレーンの CLI 設定がプロトコル固有のサブモードに移動されており、マルチキャスト機能を多数のインターフェイスでイネーブル化、ディセーブル化、設定するためのメカニズムが提供されます。
Cisco IOS XR Software では、サブモードで使用できるコマンドのほとんどを、グローバル コンフィギュレーション モードで 1 つのコマンド文字列として実行できます。
たとえば、ssm コマンドは、次のようにマルチキャスト ルーティング コンフィギュレーション サブモードから実行できます。
RP/0/RSP0/CPU0:router(config)# multicast-routing RP/0/RSP0/CPU0:router(config-mcast-ipv4)# ssm range
また、次のように、グローバル コンフィギュレーション モードから同じコマンドを実行できます。
RP/0/RSP0/CPU0:router(config)# multicast-routing ssm range
次のマルチキャスト プロトコル固有サブモードは、これらのコンフィギュレーション サブモードで使用できます。
Cisco IOS XR ソフトウェア リリース 3.7.2 以降のリリースでは、マルチキャスト PIE(asr9k-mcast-p.pie)がインストールされている場合、明示的な設定を行わなくても基本的なマルチキャスト サービスが自動的に開始されます。 自動的に開始されるマルチキャスト サービスは次のとおりです。
これ以外のマルチキャスト サービスを開始するには、明示的に設定する必要があります。 たとえば、MSDP プロセスを開始するためには、router msdp コマンドを入力し、MSDP プロセスを明示的に設定する必要があります。
multicast-routing ipv4 または multicast-routing ipv6 コマンドを実行すると、すべてデフォルトのマルチキャスト コンポーネント(PIM、IGMP、MLD、MFWD、および MRIB)が自動的に開始され、CLI プロンプトが「config-mcast-ipv4」または「config-mcast-ipv6」に変わり、マルチキャスト ルーティング コンフィギュレーション サブモードが開始されたことが示されます。
router pim コマンドを発行すると、CLI プロンプトが「config-pim-ipv4」に変わり、デフォルト PIM アドレス ファミリ コンフィギュレーション サブモードが開始されたことが示されます。 IPv6 の PIM アドレス ファミリ コンフィギュレーション サブモードを開始するには、Enter キーを押す前に address-family ipv6 キーワードと router pim コマンドを入力します。
router igmp コマンドを実行すると、CLI プロンプトが「config-igmp」に変わり、IGMP コンフィギュレーション サブモードが開始されたことが示されます。
router mld コマンドを実行すると、CLI プロンプトが「config-mld」に変わり、MLD コンフィギュレーション サブモードが開始されたことが示されます。
router msdp コマンドを実行すると、CLI プロンプトが「config-msdp」に変わり、ルータ MSDP コンフィギュレーション サブモードが開始されたことが示されます。
Cisco IOS XR Software では、すべてのインターフェイスによって継承できるマルチキャスト ルーティング サブモード内でコマンド コンフィギュレーションを適用することで、多数のインターフェイスに対してコマンドを設定できます。 継承メカニズムを無効にするには、インターフェイス コンフィギュレーション サブモードを開始し、明示的に別のコマンド パラメータを入力します。
たとえば、次の設定でルータのすべての既存および新しい PIM インターフェイスが 420 秒の hello 間隔パラメータを使用することをすばやく指定できます(ルータ PIM コンフィギュレーション モードで)。 ただし、Packet-over-SONET/SDH(POS)インターフェイス 0/1/0/1 ではグローバル インターフェイス コンフィギュレーションが無効になり、210 秒の hello 間隔時間が使用されます。
RP/0/RSP0/CPU0:router(config)# router pim RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# hello-interval 420 RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# interface pos 0/1/0/1 RP/0/RSP0/CPU0:router(config-pim-ipv4-if)# hello-interval 210
次に、継承メカニズムを使用するコマンドのリストを示します(適切なルータ サブモードで指定)。
router pim dr-priority hello-interval join-prune-interval multicast-routing version query-interval query-max-response-time explicit-tracking router mld interface all disable version query-interval query-max-response-time explicit-tracking router msdp connect-source sa-filter filter-sa-request list remote-as ttl-threshold
他の場所で示されているように、Cisco IOS XR Software では、すべてのインターフェイスによって継承できるマルチキャスト ルーティング サブモード内でコンフィギュレーションを適用することで、複数のインターフェイスを設定できます。
特定のインターフェイスまたはすべてのインターフェイスで継承機能を無効にするには、マルチキャスト ルーティング コンフィギュレーション モードのアドレス ファミリ IPv4 または IPv6 サブモードを開始し、interface-inheritance disable コマンドと interface type interface-path-id または interface all コマンドを入力します。 これにより、PIM または IGMP プロトコルは、マルチキャスト ルーティングを拒否し、指定したインターフェイスのみでマルチキャスト転送を許可します。 ただし、ルーティングは指定した個々のインターフェイスで明示的にイネーブルにできます。
次の設定は、PIM および IGMP 全般でマルチキャストルーティング インターフェイス継承をディセーブルにしますが、転送はイネーブルなままになります。 例では、GigabitEthernet 0/6/0/3 の IGMP でのインターフェイスのイネーブル化を示します。
RP/0/RSP0/CPU0:router# multicast-routing address-family ipv4 RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface-inheritance disable ! ! RP/0/RSP0/CPU0:router(config)# router igmp RP/0/RSP0/CPU0:router(config-igmp)# vrf default RP/0/RSP0/CPU0:router(config-igmp)# interface GigabitEthernet0/6/0/0 RP/0/RSP0/CPU0:router(config-igmp-name-if)# router enable
関連情報については、インターフェイスのイネーブル化とディセーブル化の概要を参照してください。
Cisco IOS XR Software マルチキャスト ルーティング機能がルータで設定されている場合、デフォルトでは、イネーブルになっているインターフェイスはありません。
単一のインターフェイスまたは複数のインターフェイスのマルチキャスト ルーティングおよびプロトコルをイネーブルにするには、マルチキャスト ルーティング コンフィギュレーション モードで interface コマンドを入力し、インターフェイスを明示的にイネーブルにする必要があります。
すべてのインターフェイスでマルチキャスト ルーティングを設定するには、マルチキャスト ルーティング コンフィギュレーション モードで interface all コマンドを入力します。 完全にマルチキャスト ルーティングをイネーブルにする任意のインターフェイスは、マルチキャスト ルーティング コンフィギュレーション モードで特にイネーブルにする(またはデフォルトにする)必要があり、PIM および IGMP/MLD コンフィギュレーション モードでディセーブルにしないでください。
たとえば、次の設定では、すべてのインターフェイスがマルチキャスト ルーティング コンフィギュレーション サブモードから明示的に設定されています。
RP/0/RSP0/CPU0:router(config)# multicast-routing RP/0/RSP0/CPU0:router(config-mcast)# interface all enable
マルチキャスト ルーティング コンフィギュレーション サブモードからグローバルに設定されたインターフェイスをディセーブルにするには、次の例に示すように、インターフェイス コンフィギュレーション サブモードを開始します。
RP/0/RSP0/CPU0:router(config-mcast)# interface GigabitEthernet0pos 0/1/0/0 RP/0/RSP0/CPU0:router(config-mcast-default-ipv4-if)# disable
マルチキャスト ルーティング情報ベース(MRIB)は、1 つ以上のマルチキャスト ルーティング プロトコルを実行している論理ネットワークを記述するプロトコル独立型マルチキャスト ルーティング テーブルです。 テーブルには個別のマルチキャスト ルーティング プロトコルでインストールされた汎用マルチキャスト ルートが含まれます。 ルータが設定されている論理ネットワーク(VPN)ごとに MRIB があります。 MRIB はマルチキャスト ルーティング プロトコル間でルートを再配信しません。同等のものから優先されるマルチキャスト ルートを選択し、任意のマルチキャスト ルートの選択された属性の変更をクライアントに通知します。
マルチキャスト転送情報ベース(MFIB)は、プロトコル独立型マルチキャスト フォワーディング システムで、指定されたネットワークで認識されている発信元またはグループのペアごとに、一意のマルチキャスト フォワーディング エントリが格納されています。 ルータが設定されている論理ネットワーク(VPN)ごとに、個別の MFIB があります。 各 MFIB エントリは、指定された発信元またはグループのペアを、リバース フォワーディング(RPF)チェックの場合は着信インターフェイス(IIF)に、マルチキャスト フォワーディングの場合は発信インターフェイス リスト(olist)に解決します。
MSDP MD5 パスワード認証は、2 つの Multicast Source Discovery Protocol(MSDP)ピア間の TCP 接続上で Message Digest 5(MD5)シグネチャの保護を提供するための拡張です。 この機能は、TCP 接続ストリームに導入されるスプーフィングされた TCP セグメントの脅威に対して MSDP を保護することにより、追加のセキュリティを提供します。
MSDP MD5 パスワード認証は MSDP ピア間の TCP 接続上で送信された各セグメントを検証します。 password clear コマンドは、2 つの MSDP ピア間の TCP 接続の MD5 認証をイネーブルにするために使用されます。 2 つの MSDP ピア間で MD5 認証がイネーブルになると、ピア間の TCP 接続で送信された各セグメントが確認されます。
(注) |
MSDP MD5 認証は、両方の MSDP ピアで同じパスワードを設定する必要があります。そうしないと、ピア間の接続はイネーブルになりません。 「password encrypted」コマンドは、保存されている実行コンフィギュレーションに適用する場合にのみ使用されます。 MSDP MD5 認証を設定すると、このコマンドを使用して設定を復元できます。 |
MSDP MD5 パスワード認証は、信頼性とセキュリティを向上させるために業界標準の MD5 アルゴリズムを採用しています。
次世代の集約またはコア ネットワークのユーザネットワーク インターフェイス上のすべてのユニキャスト トラフィックは、特定の VRF にマッピングする必要があります。 これらは、ネットワーク間の側の MPLS VPN にマッピングする必要があります。 これには、この特定の VRF で物理インターフェイスの設定が必要です。
この機能により、ユーザとユーザを結ぶインターフェイス経由で受信する IGMP パケットから、グローバル マルチキャスト ルーティング テーブル中のマルチキャスト ルートへのマッピングが可能になります。 これにより、特定の VRF 内のインターフェイスが、あるマルチキャスト ルートに対して、テーブル中の発信インターフェイス リストの一部になることができます。
デフォルト(グローバル)VRF では、デフォルト以外の VRF インターフェイス経由で受信した IGMP パケットが処理され、後で IGMP はインターフェイス関連のマルチキャスト ステート(ルートとインターフェイス)を MRIB に配信します。 これは、インターフェイスが属する VRF ではなくデフォルト VRF を介して行われます。 MRIB、PIM、MSDP および MFIB はデフォルト VRF によってこのインターフェイスのマルチキャスト ステートを処理します。
設定されたインターフェイスで特定の (S,G) の IGMP join を受信すると、IGMP は VRF 固有のデータベースにこの情報を保存します。 ただし、アップデートを MRIB に送信する際に、IGMP はデフォルト VRF を通じてこのルートを送信します。 MRIB は、この (S,G) を、デフォルト マルチキャスト ルーティング テーブルの OLIST メンバとして、インターフェイスとともにプログラムします。
同様に、PIM が MRIB からの IGMP ルートに関する情報を要求するとき、MRIB はデフォルト VRF のコンテキストで PIM にこのアップデートを送信します。
この機能は特に次の点をサポートしています。
マルチキャスト コンポーネント(IGMP、IGMP スヌーピング、PIM、MRIB/LMRIB、MFIB、L2FIB を含む)が、新しいサテライト-イーサ インターフェイス タイプを認識するように、また論理または物理タイプを照会して保持するように機能強化されました。
(注) |
サテライト nV の機能の詳細については、『Cisco ASR 9000 Series Aggregation Services Router Interfaces and Hardware Component Configuration Guide』を参照してください。
このセクションでは、基本的なマルチキャスト設定の作成のための手順と、マルチキャスト ネットワークでのルータを最適化、デバッグ、および検出するのに役立つオプションのタスクについて説明します。
1. configure
2. multicast-routing [address-family {ipv4 | ipv6}]
3. interface all enable
4. exit
5. router igmp mld
6. version {1 | 2 | 3}
8. show pim [ipv4 | ipv6] group-map [ip-address-name] [info-source]
9. show pim [vrf vrf-name] [ipv4 | ipv6] topology [source-ip-address [group-ip-address] | entry-flag flag | interface-flag | summary] [route-count]
レガシー マルチキャスト対応ネットワークに PIM-SSM を配置すると、ネットワークに接続されるさまざまなデバイスで使用されているマルチキャスト グループ管理プロトコルの変更が必要になるため、問題が発生します。 その場合、ホスト、ルータおよびスイッチをすべてアップグレードする必要があります。
PIM-SSM 配置のレガシー ホストとスイッチをサポートするために、Cisco ASR 9000 シリーズ ルータ は、設定可能なマッピング機能を提供します。 SSM グループ範囲内のグループのレガシー グループ メンバーシップ レポートは、その一連の (S,G) チャネルのサービスを提供する送信元のセットにマッピングされます。
この設定は 2 つの作業からなります。
PIM-SSM マッピングは SSM グループ範囲を変更しません。 代わりに、レガシー デバイスは、SSM グループ範囲内の目的のグループのグループ メンバーシップを報告する必要があります。
この作業では、アクセス コントロール リスト(ACL)のセットを設定します。各 ACL は、1 つ以上の送信元にマッピングする SSM グループのセットを表します。
1. configure
2. ipv4 access-list acl-name
3. [sequence-number] permit source [source-wildcard]
4. ステップ 3 を繰り返し、ACL にエントリを追加します。
5. セットの一部にするすべての ACL が入力されるまでステップ 2 からステップ 4 を繰り返します。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | ipv4 access-list acl-name 例:
RP/0/RSP0/CPU0:router(config)# ipv4 access-list mc3
|
IPv4 ACL コンフィギュレーション サブモードを開始し、IPv4 アクセス リストの名前を作成します。 |
ステップ 3 | [sequence-number] permit source [source-wildcard] 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# permit 1 host 232.1.1.2 any
|
指定されたアクセス リスト セットの一部としてソースを認識するため、アクセス リストの条件を設定します。各 ACL は、マッピングする一連の SSM グループを記述します。 |
ステップ 4 | ステップ 3 を繰り返し、ACL にエントリを追加します。 | — |
ステップ 5 | セットの一部にするすべての ACL が入力されるまでステップ 2 からステップ 4 を繰り返します。 | — |
ステップ 6 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
この作業では、アクセス リスト(ACL)で記述される、SSM グループによってマッピングされる複数の送信元を設定します。
1. configure
2. router igmp [vrf vrf-name]
3. ssm map static source-address access-list
4. SSM マッピングのセットに含める送信元アドレスの個数だけ ステップ 3 を繰り返します。
6. show igmp [vrf vrf-name] ssm map [group-address][detail]
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router igmp [vrf vrf-name] 例:
RP/0/RSP0/CPU0:router(config)# router igmp vrf vrf20
|
ルータ IGMP コンフィギュレーション モードを開始します。 |
ステップ 3 | ssm map static source-address access-list 例:
RP/0/RSP0/CPU0:router(config-igmp)# ssm map static 232.1.1.1 mc2
|
指定したアクセス リストによって記述された SSM グループをマッピングする複数の送信元の一部として送信元を設定します。 |
ステップ 4 | SSM マッピングのセットに含める送信元アドレスの個数だけ ステップ 3 を繰り返します。 | — |
ステップ 5 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ステップ 6 | show igmp [vrf vrf-name] ssm map [group-address][detail] 例:
RP/0/RSP0/CPU0:router# show igmp vrf vrf20 ssm map 232.1.1.1
232.1.1.1 is static with 1 source
または
RP/0/RSP0/CPU0:router# show igmp vrf vrf20 ssm map
232.1.1.0 is static with 3 sources
232.1.1.1 is static with 1 source
|
(任意)マッピング状態を照会します。 |
PIM がスパース モードで設定されている場合は、マルチキャスト グループのランデブー ポイント(RP)として動作する 1 つ以上のルータを選択する必要があります。 RP は、共有配布ツリーの選択ポイントに配置された単一の共通ルートです。 RP は各ルータで静的に設定するか、Auto-RP または BSR によって学習できます。
ここでは、静的な RP を設定します。 RP の詳細については、ランデブー ポイントを参照してください。 Auto-RP の設定方法については、グループから RP へのマッピングを自動化するための Auto-RP の設定を参照してください。
1. configure
2. router pim [address-family {ipv4 | ipv6}]
3. rp-address ip-address [group-access-list]override]
4. old-register-checksum
5. exit
6. {ipv4 | ipv6} access-list name
7. [sequence-number] permit source [source-wildcard]
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | router pim [address-family {ipv4 | ipv6}] 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
PIM コンフィギュレーション モード、または PIM アドレス ファミリ コンフィギュレーション サブモードを開始します。 |
||
ステップ 3 | rp-address ip-address [group-access-list]override] 例:
RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# rp-address 172.16.6.22 rp-access
|
マルチキャスト グループに RP を割り当てます。 |
||
ステップ 4 | old-register-checksum 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4)# old-register-checksum
|
(任意)古いレジスタ チェックサム方式が使用される RP の下位互換性を許可します。 |
||
ステップ 5 | exit 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4)# exit
|
PIM コンフィギュレーション モードを終了し、ルータを送信元コンフィギュレーション モードに戻します。 |
||
ステップ 6 | {ipv4 | ipv6} access-list name 例:
RP/0/RSP0/CPU0:router(config)# ipv4 access-list rp-access
|
(任意)アクセス リスト コンフィギュレーション モードを開始し、RP アクセス リストを設定します。 |
||
ステップ 7 | [sequence-number] permit source [source-wildcard] 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# permit 239.1.1.0 0.0.255.255
|
(任意)「rp-access」リストのマルチキャスト グループ 239.1.1.0 0.0.255.255 を許可します。
|
||
ステップ 8 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
この作業では、Auto-RP メカニズムを、ネットワークでグループから RP へのマッピングの配信を自動化するように設定します。 Auto-RP を実行するネットワークで、1 台以上のルータが RP 候補として動作し、他のルータが RP マッピング エージェントとして動作している必要があります。 Cisco ASR 9000 シリーズ ルータの VRF インターフェイスは Auto-RP 候補 RP にはできません。
Auto-RP の詳細については、Auto-RPを参照してください。
1. configure
2. router pim [address-family ipv4]
3. auto-rp candidate-rp type instance scope ttl-value [group-list access-list-name] [interval seconds]
4. auto-rp mapping-agent type number scope ttl-value [interval seconds]
5. exit
6. ipv4 access-list name
7. [sequence-number] permit source [source-wildcard]
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | router pim [address-family ipv4] 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
PIM コンフィギュレーション モード、または PIM アドレス ファミリ コンフィギュレーション サブモードを開始します。 |
||
ステップ 3 | auto-rp candidate-rp type instance scope ttl-value [group-list access-list-name] [interval seconds] 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4)# auto-rp candidate-rp GigabitEthernet0/1/0/1 scope 31 group-list 2
|
CISCO-RP-ANNOUNCE マルチキャスト グループ(224.0.1.39)にメッセージを送信する RP 候補を設定します。 |
||
ステップ 4 | auto-rp mapping-agent type number scope ttl-value [interval seconds] 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4)# auto-rp mapping-agent GigabitEthernet0/1/0/1 scope 20
|
ルータを指定したインターフェイス上の RP マッピング エージェントとして設定します。 |
||
ステップ 5 | exit 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4)# exit
|
PIM コンフィギュレーション モードを終了し、ルータを送信元コンフィギュレーション モードに戻します。 |
||
ステップ 6 | ipv4 access-list name 例:
RP/0/RSP0/CPU0:router(config)# ipv4 access-list 2
|
(任意)RP アクセス リストを定義します。 |
||
ステップ 7 | [sequence-number] permit source [source-wildcard] 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# permit 239.1.1.1 0.0.0.0
|
(任意)RP アクセス リストのマルチキャスト グループ 239.1.1.1 を許可します。
|
||
ステップ 8 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
このタスクでは、1 つ以上の候補ブートストラップ ルータ(BSR)と BSR マッピング エージェントを設定します。 また、ネットワーク バックボーンの一部で候補 BSR を接続し、検出します。
BSR の詳細については、PIM ブートストラップ ルータを参照してください。
1. configure
2. router pim [address-family {ipv4 | ipv6}]
3. bsr candidate-bsr ip-address [hash-mask-len length] [priority value]
4. bsr candidate-rp ip-address [group-list access-list interval seconds] [priority value]
5. interface type interface-path-id
6. bsr-border
7. exit
8. exit
9. {ipv4 | ipv6} access-list name
10. 次のいずれかを実行します。
12. clear pim [vrf vrf-name] [ipv4 | ipv6] bsr
13. show pim [vrf vrf-name] [ipv4 | ipv6] bsr candidate-rp
14. show pim [vrf vrf-name] [ipv4 | ipv6] bsr election
15. show pim [vrf vrf-name][ipv4 | ipv6] bsr rp-cache
16. show pim [vrf vrf-name][ipv4 | ipv6] group-map [ip-address-name] [info-source]
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | router pim [address-family {ipv4 | ipv6}] 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
PIM コンフィギュレーション モード、またはアドレス ファミリ コンフィギュレーション サブモードを開始します。 |
||
ステップ 3 | bsr candidate-bsr ip-address [hash-mask-len length] [priority value] 例:
RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# bsr candidate-bsr 10.0.0.1 hash-mask-len 30
|
ルータが BSR として候補であることをアナウンスするよう設定します。 |
||
ステップ 4 | bsr candidate-rp ip-address [group-list access-list interval seconds] [priority value] 例:
RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# bsr candidate-rp 172.16.0.0 group-list 4 bidir
|
ルータが自身を PIM バージョン 2 の候補 RP として BSR にアドバタイズするよう設定します。
|
||
ステップ 5 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# interface GigE 0/1/0/0
|
(任意)PIM プロトコルのインターフェイス コンフィギュレーション モードを開始します。 |
||
ステップ 6 | bsr-border 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4-if)# bsr-border
|
(任意)Protocol Independent Multicast(PIM)ルータ インターフェイスでのブートストラップ ルータ(BSR)メッセージの転送を停止します。 |
||
ステップ 7 | exit 例:
RP/0/RSP0/CPU0:router(config-pim-ipv4-if)# exit
|
(任意)PIM インターフェイス コンフィギュレーション モードを終了し、ルータを PIM コンフィギュレーション モードに戻します。 |
||
ステップ 8 | exit 例:
RP/0/RSP0/CPU0:router(config-pim-default-ipv4)# exit
|
PIM コンフィギュレーション モードを終了し、ルータをグローバル コンフィギュレーション モードに戻します。 |
||
ステップ 9 | {ipv4 | ipv6} access-list name 例:
RP/0/RSP0/CPU0:router(config)# ipv4 access-list 4
|
(任意)BSR に候補グループ リストを定義します。
|
||
ステップ 10 | 次のいずれかを実行します。
例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# permit 239.1.1.1 0.255.255.255
|
(任意)候補グループ リストのマルチキャスト グループ 239.1.1.1 を許可します。
|
||
ステップ 11 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
||
ステップ 12 | clear pim [vrf vrf-name] [ipv4 | ipv6] bsr 例:
RP/0/RSP0/CPU0:router# clear pim bsr
|
(任意)PIM RP グループ マッピング キャッシュから BSR エントリを削除します。 |
||
ステップ 13 | show pim [vrf vrf-name] [ipv4 | ipv6] bsr candidate-rp 例:
RP/0/RSP0/CPU0:router# show pim bsr candidate-rp
|
(任意)BSR の PIM 候補 RP 情報を表示します。 |
||
ステップ 14 | show pim [vrf vrf-name] [ipv4 | ipv6] bsr election 例:
RP/0/RSP0/CPU0:router# show pim bsr election
|
(任意)BSR の PIM 候補選択情報を表示します。 |
||
ステップ 15 | show pim [vrf vrf-name][ipv4 | ipv6] bsr rp-cache 例:
RP/0/RSP0/CPU0:router# show pim bsr rp-cache
|
(任意)BSR の PIM RP キャッシュ情報を表示します。 |
||
ステップ 16 | show pim [vrf vrf-name][ipv4 | ipv6] group-map [ip-address-name] [info-source] 例:
RP/0/RSP0/CPU0:router# show pim ipv4 group-map
|
(任意)グループと PIM モードのマッピングを表示します。 |
この手順は、VRF ファミリ単位でマルチキャスト ハードウェア転送レート カウンタをイネーブルにします。
1. configure
2. multicast-routing [vrf vrf-name] [address-family {ipv4 | ipv6}]
3. rate-per-route
4. interface {type interface-path-id | all} enable
5. 次のいずれかを実行します。
7. show mfib [vrf vrf-name] [ipv4 | ipv6] route [rate | statistics] [* | source-address] [group-address [/prefix-length] [detail | old-output] | summary] [location node-id]
このタスクでは、ネットワーク障害や、ソフトウェアのアップグレードとダウングレードを軽減するために、マルチキャスト パケット転送のノンストップ フォワーディング(NSF)機能を設定します。
NSF ライフタイムのデフォルト値を使用することを強くお勧めしますが、任意のステップ 4 からステップ 9 では、Protocol Independent Multicast(PIM)およびインターネット グループ管理プロトコル(IGMP)またはマルチキャスト リスナー検出(MLD)の NSF タイムアウト値を変更できます。 これらのコマンドは、PIM および IGMP または MLD がデフォルト以外の間隔か、join および prune 操作のクエリー間隔を使用して設定されている場合に使用します。
通常、IGMP NSF と PIM NSF のライフタイム値を同じに設定するか、クエリーまたは join クエリー間隔を超えるように設定します。 たとえば IGMP クエリー時間を 120 秒に設定する場合、IGMP NSF ライフタイムを 120 秒以上に設定します。
NSF がルータでイネーブルになった後、Cisco IOS XR Software コントロール プレーンが収束および再接続しない場合、マルチキャスト パケットの転送は最大 15 分継続され、その後パケット転送が停止されます。
NSF がマルチキャスト ネットワークで動作するためには、PIM がリバース パス転送(RPF)情報を取得するユニキャスト プロトコル(IS-IS、OSPF、および BGP など)でも NSF をイネーブルにする必要があります。 ユニキャスト プロトコルに NSF を設定する方法については、該当するコンフィギュレーション モジュールを参照してください。
1. configure
2. multicast-routing [address-family {ipv4 | ipv6}]
3. nsf [lifetime seconds]
4. exit
5. router pim [address-family {ipv4 | ipv6}]
6. nsf lifetime seconds
7. exit
8. router {igmp | mld}
9. nsf lifetime seconds
11. show {igmp nsf
12. show mfib [ipv4 | ipv6] nsf [location node-id]
13. show mrib [ipv4 | ipv6] nsf
14. show pim [ipv4 | ipv6] nsf
(注) |
PIM およびマルチキャスト転送は、マルチキャスト ルーティング コンフィギュレーション モードでイネーブルになります。 PIM プロトコルをイネーブルにするために、ルータ PIM モードでの追加設定は必要ありません。 |
ここでは、IPv4 のマルチキャスト VPN ルーティングをイネーブルにします。
MDT グループ アドレスが、MDT の仮想的な PIM の「ネイバーシップ」を構成するために、プロバイダー エッジ(PE)ルータによって使用されます。 これにより、PE が、VRF 内の他の PE と、LAN を共有しているかのように通信できるようになります。
カスタマー VRF トラフィックを送信するときに、PE はトラフィックを自身の (S,G) 状態にカプセル化します。ここで、G は MDT グループ アドレス、S は PE の MDT 送信元です。 PE ネイバーの (S,G) MDT と結合することにより、PE ルータはその VRF のカプセル化されたマルチキャスト トラフィックを受信できます。
つまり、VRF 自体は多くのグループに送信する多くのマルチキャスト送信元がありますが、プロバイダー ネットワークは VRF ごとに 1 つのグループ、つまり MDT グループの状態のみをインストールする必要があります。
1. configure
2. multicast-routing
3. address-family ipv4
4. nsf
5. mdt source type interface-path-id
6. interface all enable
7. vrf vrf-name
8. vrf vrf_A [address-family {ipv4}]
9. mdt default mdt-group-address
10. mdt data mdt-group-address/prefix-length threshold threshold acl-name
11. interface all enable
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
||
ステップ 3 | address-family ipv4 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 4 | nsf 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# nsf
|
ノンストップ フォワーディング(NSF)を、マルチキャスト プロセスに障害が発生した場合に転送状態を維持するように設定します。 |
||
ステップ 5 | mdt source type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# mdt source GigE 0/1/0/0
|
MDT 送信元アドレスを指定します。
|
||
ステップ 6 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。
|
||
ステップ 7 | vrf vrf-name 例:
RP/0/RSP0/CPU0:router(config-mcast-default-)# vrf vrf_A
|
VPN ルーティングおよび転送(VRF)インスタンスを設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 8 | vrf vrf_A [address-family {ipv4}] |
IPv4 アドレス ファミリの仮想ルーティングおよび転送インスタンスを指定します。 |
||
ステップ 9 | mdt default mdt-group-address 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf_A-ipv4)# mdt default 239.23.2.1
|
マルチキャスト配信ツリー(MDT)デフォルト グループ アドレスを指定します。 |
||
ステップ 10 | mdt data mdt-group-address/prefix-length threshold threshold acl-name 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf_A-ipv4)# mdt data 239.23.3.0/24 threshold 1200 acl-A
|
(IPv4 MVPN 構成のみ)データ MDT トラフィックで使用されるマルチキャスト グループのアドレス範囲を指定します。
これは任意のコマンドです。 トラフィックがデータ MDT グループを使用して送信される、デフォルトのしきい値は 1 kbps です。 ただし、必要に応じて、より大きなしきい値を設定できます。 また、必要に応じてデータ MDT グループを介してトンネリングされるグループの数を制限するアクセス リストを設定できます。 アクセス リストに含まれていないグループからのトラフィックは、デフォルト MDT グループを使用してトンネリングされ続けます。 |
||
ステップ 11 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 |
||
ステップ 12 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
スパース モードの Protocol Independent Multicast(PIM-SM)を MVPN で設定する場合は、ランデブー ポイント(RP)も設定する必要があります。 ここでは、オプションの PIM VPN インスタンスを指定します。
1. configure
2. router pim vrf vrf-name address-family {ipv4 | ipv6}
3. rp-address ip-address [group-access-list-name] override]
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router pim vrf vrf-name address-family {ipv4 | ipv6} 例:
RP/0/RSP0/CPU0:router(config)# router pim vrf vrf_A address-family ipv4
|
PIM アドレス ファミリ コンフィギュレーション サブモードを開始し、IPv4 または IPv6 アドレス ファミリの PIM VRF を設定します。 |
ステップ 3 | rp-address ip-address [group-access-list-name] override] 例:
RP/0/RSP0/CPU0:router(config-pim-vrf_A-ipv4)# rp-address 10.0.0.0
|
PIM ランデブー ポイント(RP)アドレスを設定します。 |
ステップ 4 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router igmp 例:
RP/0/RSP0/CPU0:router(config)# router igmp
|
IGMP コンフィギュレーション モードを開始します。 |
ステップ 3 | vrf vrf-name 例:
RP/0/RSP0/CPU0:router(config-igmp)# vrf vrf_B
|
VRF インスタンスを設定します。 |
ステップ 4 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
このオプション機能はデフォルト VRF で設定された BGP ピアリング内のループバックを通じてすべてのユニキャスト トラフィックをルーティングする、マルチキャスト VPN ネットワーク トポロジのデフォルト ルーティング メカニズムを変更できます。 代わりに、デフォルト VRF ではなく、特定の VRF を使用して MDT 送信元を指定できるループバックを設定できます。 これは、現在動作を上書きし、MDT グループの一部として BGP を更新します。 BGP は、MDT SAFI および VPN IPv4 アップデートの送信元とコネクタ属性を変更します。
MDT 送信元が設定されていない VRF に対して、デフォルト VRF の MDT 送信元が適用されます。 また、VRF の MDT 送信元が未設定の場合、MDT 送信元のデフォルトの VRF 設定が有効になります。
(注) |
次の設定では、デフォルト VRF はステップ 3 での明示的な参照を必要としません。 |
1. configure
2. multicast-routing
3. mdt source loopback interface-path-id
4. vrf vrf-name mdt source loopback interface-path-id
5. 上記手順を、他の VRF を作成するために必要な回数だけ繰り返します。
7. show pim vrf all mdt interface
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | multicast-routing 例: RP/0/RSP0/CPU0:router(config)# multicast-routing RP/0/RSP0/CPU0:router(config-mcast)# |
IP マルチキャスト ルーティングおよび転送をイネーブルにします。 |
||
ステップ 3 | mdt source loopback interface-path-id 例:
RP/0/RSP0/CPU0:router(config-mcast)# mdt source loopback 0
|
デフォルトの VRF を使用して、MVPN の MDT の送信元アドレスを設定するために使用されるインターフェイスを設定します。
|
||
ステップ 4 | vrf vrf-name mdt source loopback interface-path-id 例:
RP/0/RSP0/CPU0:router(config-mcast)# vrf 101 mdt source loopback 1
|
デフォルト VRF を上書きするため、ループバックで特定の VRF を指定することで 2 番目のインターフェイスを設定します。 |
||
ステップ 5 | 上記手順を、他の VRF を作成するために必要な回数だけ繰り返します。 例:
RP/0/RSP0/CPU0:router(config-mcast)# vrf 102 mdt source loopback 2
|
— | ||
ステップ 6 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
||
ステップ 7 | show pim vrf all mdt interface 例:
RP/0/RSP0/CPU0:router# show pim vrf
all mdt interface
multicast-routing
vrf default address-family ipv4
mdt source Loopback0
!
vrf 101 address-family ipv4
mdt default ipv4 239.1.1.1
mdt source Loopback1
!
vrf 102 address-family ipv4
mdt default ipv4 239.1.1.2
mdt source Loopback2
!
vrf 103 address-family ipv4
mdt default ipv4 239.1.1.3
!
|
すべての MDT データ ストリームを表示します。 この例では、ループバック 1 は、VRF ごとの MDT 送信元です。 |
LSM MLDP based MVPN の展開には、デフォルトの MDT と 1 つ以上のデータ MDT の設定が含まれます。 各マルチキャスト ドメインに対してデフォルトのスタティック MDT が確立されます。 デフォルト MDT は、PE ルータがマルチキャスト ドメインにある他の PE ルータに、マルチキャスト データとコントロール メッセージを送信するために使用するパスを定義します。 デフォルト MDT は、単一の MP2MP LSP を使用してコア ネットワークに作成されます。
また、LSP MLDP based MVPN は、高帯域幅の送信用にデータ MDT の動的な作成をサポートします。 レートの高いデータ ソースの場合、ストリームに属さない PE への帯域幅を無駄に廃棄しないよう、デフォルト MDT からのトラフィックをオフロードするため、P2MP LSP を使用してデータ MDT が作成されます。 イントラネットとエクストラネットの両方に MLDP MVPN を設定できます。 この設定の項では Rosen ベースの MLDP のプロファイルについて説明します。 その他の MLDP プロファイルの設定例については、LSM based MLDP の設定例を参照してください。
(注) |
MLDP based MVPN を設定する前に、コア側のインターフェイスで MPLS がイネーブルであることを確認します。 MPLS の設定の詳細については、『Cisco IOS XR MPLS Configuration Guide』を参照してください。 または、コア ルータで BGP および任意の Interior Gateway Protocol(OSPF または ISIS)がイネーブルであることを確認します。 BGP およびルート ポリシーの設定の詳細については、『Cisco IOS XR Routing Configuration Guide』を参照してください。 |
ラベル スイッチド マルチキャストを設定するには、次の作業を実行します。
1. configure
2. mpls ldp mldp
3. vrf vrf_name
4. address-family [ipv4 | ipv6 ] unicast
5. import route-target [xx.yy.nn | as-number:nn | ip-address:nn ]
6. export route-target [xx.yy.nn | as-number:nn | ip-address:nn ]
7. vpn id vpn-id
8. multicast-routing vrf vrf_name
9. mdt default mldp ipv4 root-node
10. mdt data mdt-group-address threshold value
11. router bgp
12. rd route-distinguisher
13. address-family ipv4 mdt
14. address-family vpnv4 unicast
15. router pim
16. vrf vrf_name
17. address-family [ipv4 | ipv6 ]
18. rpf topology route-policy route_policy_name
19. route-policy route_policy_name
20. set core-tree tree_type
コマンドまたはアクション | 目的 | |||||
---|---|---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||||
ステップ 2 | mpls ldp mldp 例:
RP/0/RSP0/CPU0:router(config)# mpls ldp mldp
|
MPLS MLDP サポートをイネーブルにします。 |
||||
ステップ 3 | vrf vrf_name 例:
RP/0/RSP0/CPU0:router(config-ldp-mldp)# vrf vrf1
|
VRF インスタンスを設定します。 vrf-name 引数は、VRF に割り当てる名前です。 |
||||
ステップ 4 | address-family [ipv4 | ipv6 ] unicast 例:
RP/0/RSP0/CPU0:router(config-vrf)# address-family ipv4 unicast
|
アドレス ファミリ サブモードを開始します。 |
||||
ステップ 5 | import route-target [xx.yy.nn | as-number:nn | ip-address:nn ] 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# route-target import 100:102
|
|
||||
ステップ 6 | export route-target [xx.yy.nn | as-number:nn | ip-address:nn ] 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# route-target export 100:102
|
|
||||
ステップ 7 | vpn id vpn-id 例:
RP/0/RSP0/CPU0:router(config-vrf)# vpn id 10:3
|
VRF で VPN ID を設定または更新します。 |
||||
ステップ 8 | multicast-routing vrf vrf_name 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing vrf vrf1
|
指定された VRF のマルチキャスト ルーティングをイネーブルにします。 |
||||
ステップ 9 | mdt default mldp ipv4 root-node 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf)# mdt default mldp ipv4 2.2.2.2
|
VRF に MLDP MDT を設定します。 ルート ノードは、プロバイダー ネットワーク内の任意のルータ(ソース PE、レシーバ PE、またはコア ルータ)にあるループバックまたは物理インターフェイスの IP アドレスにすることができます。 ルート ノード アドレスは、ネットワーク内のすべてのルータから到達できる必要があります。 シグナリングが発生するルータは、ルート ノードとして機能します。 デフォルト MDT を各 PE ルータで設定しないと、PE ルータは、この特定 MVRF のマルチキャスト トラフィックを受信できません。
|
||||
ステップ 10 | mdt data mdt-group-address threshold value 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf)# mdt data threshold 20
|
データ MDT にしきい値を設定します。 |
||||
ステップ 11 | router bgp 例:
RP/0/RSP0/CPU0:router(config)# router bgp
|
BGP コンフィギュレーション モードを開始します。 |
||||
ステップ 12 | rd route-distinguisher 例:
RP/0/RSP0/CPU0:router(config-vrf)# rd 10:3
|
|
||||
ステップ 13 | address-family ipv4 mdt 例:
RP/0/RSP0/CPU0:router(config)# address-family ipv4 mdt
|
BGP MDT アドレス ファミリを設定します。 |
||||
ステップ 14 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config)# address-family vpnv4 unicast
|
BGP VPNv4 アドレス ファミリを設定します。 |
||||
ステップ 15 | router pim 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
PIM コンフィギュレーション モードを開始します。 |
||||
ステップ 16 | vrf vrf_name 例:
RP/0/RSP0/CPU0:router(config-pim)# vrf vrf1
|
VRF インスタンスを指定します。 |
||||
ステップ 17 | address-family [ipv4 | ipv6 ] 例:
RP/0/RSP0/CPU0:router(config-pim-vrf1)# address-family ipv4
|
アドレス ファミリ サブモードを開始します。 |
||||
ステップ 18 | rpf topology route-policy route_policy_name 例:
RP/0/RSP0/CPU0:router(config-pim-vrf1-af)# rpf topology route-policy rosen_mvpn_mldp
|
RPF トポロジ テーブルに特定のルーティング ポリシーを割り当てます。 |
||||
ステップ 19 | route-policy route_policy_name 例:
RP/0/RSP0/CPU0:router(config)# route-policy route1
|
プロファイルのルート ポリシーを設定します。 ルート ポリシーの設定の詳細については、『Cisco IOS XR Routing Configuration Guide』を参照してください。 |
||||
ステップ 20 | set core-tree tree_type 例:
RP/0/RSP0/CPU0:router(config-rpl)# set core-tree mldp-rosen
|
ルート ポリシーの MDT タイプを指定します。 |
||||
ステップ 21 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
次のコマンドを使用して、LSM mLDP based MVPN のイントラネットの設定を確認します。
Router# show mpls mldp neighbors mLDP neighbor database MLDP peer ID : 1.0.0.1:0, uptime 15:36:30 Up, Capabilities : GR, Typed Wildcard FEC, P2MP, MP2MP, MBB Target Adj : No Upstream count : 0 Branch count : 0 LDP GR : Enabled : Instance: 1 Label map timer : never Policy filter in : None Path count : 1 Path(s) : 11.11.11.10 GigabitEthernet0/2/0/0 LDP Adj list : 11.11.11.10 GigabitEthernet0/2/0/0 Peer addr list : 8.39.21.2 : 1.0.0.1 : 1.1.1.1 : 1.2.2.1 : 1.3.3.1 : 1.4.4.1 : 1.5.5.1 : 1.6.6.1 : 1.7.7.1 : 1.8.8.1 : 1.9.9.1 : 1.10.10.1 : 1.11.11.1 : 1.12.12.1 : 1.13.13.1 : 1.14.14.1 : 1.15.15.1 : 1.16.16.1 : 1.17.17.1 : 1.18.18.1 : 1.19.19.1 : 1.20.20.1 : 1.21.21.1 : 1.22.22.1 : 1.23.23.1 : 1.24.24.1 : 1.25.25.1 : 1.26.26.1 : 1.27.27.1 : 1.28.28.1 : 1.29.29.1 : 1.30.30.1 : 11.11.11.10 : 111.113.1.5 : 111.112.1.1 : 8.39.21.222 MLDP peer ID : 3.0.0.1:0, uptime 15:36:31 Up, Capabilities : GR, Typed Wildcard FEC, P2MP, MP2MP, MBB Target Adj : No Upstream count : 334 Branch count : 328 LDP GR : Enabled : Instance: 1 Label map timer : never Policy filter in : None Path count : 1 Path(s) : 11.113.1.2 GigabitEthernet0/2/0/3 LDP Adj list : 11.113.1.2 GigabitEthernet0/2/0/3 Peer addr list : 8.39.15.2 : 3.0.0.1 : 189.189.189.189 : 13.13.13.18 : 11.113.1.2 : 22.113.1.2 : 111.113.1.6 : 112.113.1.6
Router# show pim vrf A1_MIPMSI neighbor PIM neighbors in VRF A1_MIPMSI Neighbor Address Interface Uptime Expires DR pri s 101.2.2.101* Loopback2 15:54:43 00:00:02 1 (DR) BP 101.0.0.101* LmdtA1/MIPMSI 15:54:43 00:00:02 1 B 102.0.0.102 LmdtA1/MIPMSI 03:52:08 00:00:02 1 B 103.0.0.103 LmdtA1/MIPMSI 15:28:13 00:00:02 1 (DR) B 60.3.0.1 Multilink0/2/1/0/3 15:54:39 00:01:21 1 B 60.3.0.2* Multilink0/2/1/0/3 15:54:43 00:00:02 1 (DR) BP 60.1.0.5 Serial0/2/2/0/1:1.16 15:54:42 00:01:42 1 B 60.1.0.6* Serial0/2/2/0/1:1.16 15:54:43 00:00:02 1 (DR) BP 60.2.0.1 Serial0/5/0/0/1 15:54:42 00:01:17 1 B 60.2.0.2* Serial0/5/0/0/1 15:54:43 00:00:02 1 (DR) BP
Router# show mrib vrf A1_MIPMSI route IP Multicast Routing Information Base Entry flags: L - Domain-Local Source, E - External Source to the Domain, C - Directly-Connected Check, S - Signal, IA - Inherit Accept, IF - Inherit From, D - Drop, MA - MDT Address, ME - MDT Encap, MD - MDT Decap, MT - MDT Threshold Crossed, MH - MDT interface handle CD - Conditional Decap, MPLS - MPLS Decap, MF - MPLS Encap, EX - Extranet MoFE - MoFRR Enabled, MoFS - MoFRR State Interface flags: F - Forward, A - Accept, IC - Internal Copy, NS - Negate Signal, DP - Don't Preserve, SP - Signal Present, II - Internal Interest, ID - Internal Disinterest, LI - Local Interest, LD - Local Disinterest, DI - Decapsulation Interface EI - Encapsulation Interface, MI - MDT Interface, LVIF - MPLS Encap, EX - Extranet, A2 - Secondary Accept (*,224.0.0.0/24) Flags: D Up: 15:57:19 (*,224.0.1.39) Flags: S Up: 15:57:19 (*,224.0.1.40) Flags: S Up: 15:57:19 Outgoing Interface List Serial0/5/0/0/1 Flags: II LI, Up: 15:57:12 (*,225.0.0.0/19) RPF nbr: 101.2.2.101 Flags: L C Up: 15:57:19 Outgoing Interface List Decapstunnel98 Flags: NS DI, Up: 15:57:10 (*,225.0.32.0/19) RPF nbr: 102.0.0.102 Flags: C Up: 15:57:19 (*,225.0.32.1) RPF nbr: 102.0.0.102 Flags: C Up: 04:08:30 Incoming Interface List LmdtA1/MIPMSI Flags: A LMI, Up: 04:08:30 Outgoing Interface List Serial0/2/2/0/1:1.16 Flags: F NS, Up: 04:08:30 (*,225.0.32.2) RPF nbr: 102.0.0.102 Flags: C Up: 04:08:30 Incoming Interface List LmdtA1/MIPMSI Flags: A LMI, Up: 04:08:30 Outgoing Interface List Serial0/2/2/0/1:1.16 Flags: F NS, Up: 04:08:30 (*,225.0.32.3) RPF nbr: 102.0.0.102 Flags: C Up: 04:08:30 Incoming Interface List LmdtA1/MIPMSI Flags: A LMI, Up: 04:08:30 Outgoing Interface List Serial0/2/2/0/1:1.16 Flags: F NS, Up: 04:08:30 (*,225.0.32.4) RPF nbr: 102.0.0.102 Flags: C Up: 04:08:30 Incoming Interface List LmdtA1/MIPMSI Flags: A LMI, Up: 04:08:30 Outgoing Interface List Serial0/2/2/0/1:1.16 Flags: F NS, Up: 04:08:30
Router# show mpls forwarding Local Outgoing Prefix Outgoing Next Hop Bytes Label Label or ID Interface Switched ------ ----------- ------------------ ------------ --------------- ------------ 16000 16255 MLDP LSM ID: 0x1 Gi0/2/0/3 11.113.1.2 348727240 16001 16254 MLDP LSM ID: 0x3 Gi0/2/0/3 11.113.1.2 348727234 16002 16253 MLDP LSM ID: 0x5 Gi0/2/0/3 11.113.1.2 348727234 16003 16252 MLDP LSM ID: 0x7 Gi0/2/0/3 11.113.1.2 348727234 16004 16251 MLDP LSM ID: 0x9 Gi0/2/0/3 11.113.1.2 421876882 16005 16250 MLDP LSM ID: 0xb Gi0/2/0/3 11.113.1.2 348726916
スタティック ポイントツーマルチポイント(P2MP)トラフィック エンジニアリング(TE)用のマルチキャスト VPN を設定するには、次の手順を実行します。
入力 PE の MVPN P2MP を設定するには、次の作業を実行します。
1. configure
2. multicast-routing
3. address-family {ipv4|ipv6}
4. mdt source type interface-path-id
5. interface all enable
6. vrf vrf-name
7. address-family {ipv4 | ipv6}
8. bgp auto-discovery rsvpte
9. mdt static p2mp-te tunnel-mte value
10. interface all enable
11. router igmp
12. vrf name
13. interface type interface-path-id
14. static-group ip_group_address source-address
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
||
ステップ 3 | address-family {ipv4|ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4 または IPv6 アドレス ファミリ サブモードを開始します。 |
||
ステップ 4 | mdt source type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# mdt source Loopback 0
|
MDT 送信元アドレスを指定します。
|
||
ステップ 5 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。 |
||
ステップ 6 | vrf vrf-name 例:
RP/0/RSP0/CPU0:router(config-mcast)# vrf vrf1
|
VPN ルーティングおよび転送(VRF)インスタンスを設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 7 | address-family {ipv4 | ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf1)# address-family ipv4
|
IPv4(または IPv6)アドレス ファミリ サブモードを開始します。 |
||
ステップ 8 | bgp auto-discovery rsvpte 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf1-ipv4)# bgp auto-discovery rsvp-te
|
RSVP-TE I-PMSI コア ツリーをイネーブルにします。 |
||
ステップ 9 | mdt static p2mp-te tunnel-mte value 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# mdt static p2mp-te tunnel-mte 1
|
スタティック p2mp-te mpls トラフィック エンジニアリング P2MP トンネル インターフェイスを指定します。 |
||
ステップ 10 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。 |
||
ステップ 11 | router igmp 例:
RP/0/RSP0/CPU0:router(config)# router igmp
|
ルータ igmp を設定し、igmp コンフィギュレーション モードを開始します。 |
||
ステップ 12 | vrf name 例:
RP/0/RSP0/CPU0:router(config-igmp)# vrf vrf1
|
指定されたアクセス リスト セットの一部としてソースを認識するため、アクセス リストの条件を設定します。各 ACL は、マッピングする一連の SSM グループを記述します。 |
||
ステップ 13 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-igmp)# interface tunnel-mte1
|
MPLS トラフィック エンジニアリング P2MP トンネル インターフェイスを設定します。 |
||
ステップ 14 | static-group ip_group_address source-address 例:
RP/0/RSP0/CPU0:router(config-igmp-default-if)# static-group 232.1.1.1 192.1.1.2
|
IGMP のスタティック マルチキャスト グループを設定します。 |
||
ステップ 15 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
MVPN P2MP BGP を設定するには、次の作業を実行します。
1. configure
2. router bgp 100
3. bgp router-id ip_address
4. address-family {ipv4 | ipv6} unicast
5. address-family {vpnv4 | vpnv6} unicast
6. address-family {ipv4 | ipv6} mvpn
7. neighbor address
8. remote-as 2-byte AS number
9. update-source interface type interface-path-id
10. address-family {ipv4 | ipv6} unicast
11. address-family {vpnv4 | vpnv6} unicast
12. address-family {ipv4 | ipv6} mvpn
13. vrf name
14. rd x.y format
15. bgp router-id ip_address
16. address-family {ipv4 | ipv6} unicast
17. redistribute connected
18. address-family {ipv4 | ipv6} mvpn
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router bgp 100 例:
RP/0/RSP0/CPU0:router(config)# router bgp 100
|
BGP ルーティング プロセスを設定します。 |
ステップ 3 | bgp router-id ip_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# bgp router-id 12.33.42.34
|
BGP プロトコルのルータ ID を設定します。 |
ステップ 4 | address-family {ipv4 | ipv6} unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 unicast
|
ユニキャスト用の IPv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 5 | address-family {vpnv4 | vpnv6} unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャストの VPNv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 6 | address-family {ipv4 | ipv6} mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN 用の IPv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 7 | neighbor address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 1.3.45.6
|
隣接ルータを指定します。 |
ステップ 8 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 100
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
ステップ 9 | update-source interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source Loopback 1
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
ステップ 10 | address-family {ipv4 | ipv6} unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 unicast
|
ユニキャスト用の IPv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 11 | address-family {vpnv4 | vpnv6} unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャストの VPNv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 12 | address-family {ipv4 | ipv6} mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN 用の IPv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 13 | vrf name 例:
RP/0/RSP0/CPU0:router(config-bgp)# vrf vrf1
|
VRF を設定します。 |
ステップ 14 | rd x.y format 例:
RP/0/RSP0/CPU0:router(config-bgp-vrf)# rd 1:1
|
ルート識別子を設定します。 |
ステップ 15 | bgp router-id ip_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# bgp router-id 12.33.42.34
|
BGP プロトコルのルータ ID を設定します。 |
ステップ 16 | address-family {ipv4 | ipv6} unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 unicast
|
ユニキャスト用の IPv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 17 | redistribute connected 例:
RP/0/RSP0/CPU0:router(config-bgp-af)# redistribute connected
|
接続ルートを経由して、別のルーティング プロトコルからの情報を再配布します。 |
ステップ 18 | address-family {ipv4 | ipv6} mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN 用の IPv4 アドレス ファミリを設定し、アドレス ファミリ コマンド モードを開始します。 |
ステップ 19 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
出力 PE の MVPN P2MP を設定するには、次の作業を実行します。
1. configure
2. multicast-routing
3. address-family {ipv4|ipv6}
4. mdt source type interface-path-id
5. interface all enable
6. vrf vrf-name
7. address-family {ipv4 | ipv6}
8. core-tree-protocol rsvp-te group-list name
9. interface all enable
10. ipv4 access-list acl-name
11. [sequence-number] permit ipv4 host source_address host [destination_address]
12. [sequence-number] permit ipv4 any host destination_address
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
||
ステップ 3 | address-family {ipv4|ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4 または IPv6 アドレス ファミリ サブモードを開始します。 |
||
ステップ 4 | mdt source type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# mdt source Loopback 1
|
MDT 送信元アドレスを指定します。
|
||
ステップ 5 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。 |
||
ステップ 6 | vrf vrf-name 例:
RP/0/RSP0/CPU0:router(config-mcast)# vrf vrf1
|
VPN ルーティングおよび転送(VRF)インスタンスを設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 7 | address-family {ipv4 | ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf1)# address-family ipv4
|
IPv4(または IPv6)アドレス ファミリ サブモードを開始します。 |
||
ステップ 8 | core-tree-protocol rsvp-te group-list name 例:
RP/0/RSP0/CPU0:router(config-mcast-vrf1-ipv4)# core-tree-protocol rsvp-te group-list mvpn_acl
|
RSVP-TE をコア ツリー プロトコルとして設定し、コア ツリー プロトコル コンフィギュレーション モードを開始します。 |
||
ステップ 9 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。 |
||
ステップ 10 | ipv4 access-list acl-name 例:
RP/0/RSP0/CPU0:router(config)# ipv4 access-list mvpn_acl
|
IPv4 ACL コンフィギュレーション サブモードを開始し、IPv4 アクセス リストの名前を作成します。 |
||
ステップ 11 | [sequence-number] permit ipv4 host source_address host [destination_address] 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# permit 1 host 232.1.1.2 any
|
指定されたアクセス リスト セットの一部として送信元を認識するように、アクセス リストの条件を設定します。 |
||
ステップ 12 | [sequence-number] permit ipv4 any host destination_address 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# 20 permit ipv4 any host 232.1.1.2
|
指定されたアクセス リスト セットの一部として送信元を認識するように、アクセス リストの条件を設定します。 |
||
ステップ 13 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
さまざまな MVPN InterAS オプションを設定するには、次の手順を実行します。
PE ルータで MVPN InterAS オプション B または C を設定するには、次の手順を実行します。
1. configure
2. vrf vpn1
3. address-family ipv4 unicast
4. import route-target 2-byte AS number
5. export route-target 2-byte AS number
6. router bgp 2-byte AS number
7. bgp router-id ipv4 address
8. address-family ipv4 unicast
9. allocate-label all
10. address-family vpnv4 unicast
11. address-family ipv4 mvpn
12. neighbor neighbor_address
13. remote-as 2-byte AS number
14. update-source Loopback 0-655335
15. address-family ipv4 labeled-unicast
16. address-family vpnv4 unicast
17. inter-as install
18. address-family ipv4 mvpn
19. vrf vpn1
20. rd 2-byte AS number
21. address-family ipv4 unicast
22. route-target download
23. address-family ipv4 mvpn
24. inter-as install
25. mpls ldp
26. router-id ip address
27. mldp recursive-fec
28. interface type interface-path-id
29. multicast-routing
30. address-family ipv4
31. mdt source type interface-path-id
32. interface all enable
33. vrf vpn1
34. address-family ipv4
35. bgp auto-discovery mldp inter-as
36. mdt partitioned mldp ipv4 mp2mp
37. interface all enable
38. router pim
39. vrf vrf1
40. address-family ipv4
41. rpf toplogy route-policy policy_name
42. route-policy policy_name
43. set core-tree mldp-partitioned-mp2mp
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | vrf vpn1 例:
RP/0/RSP0/CPU0:router(config)# vrf vpn1
|
VRF を設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 3 | address-family ipv4 unicast 例:
RP/0/RSP0/CPU0:router(config-vrf)# address-family ipv4 unicast
|
ユニキャスト トポロジ用の IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 4 | import route-target 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# import route-target 20:1
|
インポート ルート ターゲット拡張コミュニティの 2 バイトの AS 番号を指定します。 |
||
ステップ 5 | export route-target 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# export route-target 10:1
|
エクスポート ルート ターゲット拡張コミュニティの 2 バイトの AS 番号を指定します。 |
||
ステップ 6 | router bgp 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config)# router bgp 100
|
ルータ BGP を設定し、ルータ BGP コンフィギュレーション モードを開始します。 |
||
ステップ 7 | bgp router-id ipv4 address 例:
RP/0/RSP0/CPU0:router(config-bgp)# bgp router-id 10.10.10.1
|
IPv4 アドレスを使用して BGP ルータ ID を設定します。
|
||
ステップ 8 | address-family ipv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 unicast
|
ユニキャスト トポロジを使用して IPv4 アドレス ファミリを設定します。 |
||
ステップ 9 | allocate-label all 例:
RP/0/RSP0/CPU0:router(config-bgp)# allocate-label all
|
すべてのプレフィックスにラベルを割り当てます。
|
||
ステップ 10 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。 |
||
ステップ 11 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。 |
||
ステップ 12 | neighbor neighbor_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 10.10.10.02
|
ネイバー アドレスを使用して隣接ルータを指定および設定します。 |
||
ステップ 13 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 100
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
||
ステップ 14 | update-source Loopback 0-655335 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source Loopback 0
|
ループバック インターフェイスを使用して、ルーティング アップデートの送信元を指定します。
|
||
ステップ 15 | address-family ipv4 labeled-unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 labeled-unicast
|
ラベル付きユニキャスト トポロジを使用して IPv4 アドレス ファミリを設定します。
|
||
ステップ 16 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。
|
||
ステップ 17 | inter-as install 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# inter-as install
|
Inter-AS オプションをインストールします。
|
||
ステップ 18 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。 |
||
ステップ 19 | vrf vpn1 例:
RP/0/RSP0/CPU0:router(config-bgp)# vrf vpn1
|
VRF を設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 20 | rd 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-vrf)# rd 10:1
|
2 バイトの AS 番号を使用してルート識別子を設定します。 |
||
ステップ 21 | address-family ipv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-vrf)# address-family ipv4 unicast
|
ユニキャスト トポロジ用の IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 22 | route-target download 例:
RP/0/RSP0/CPU0:router(config-bgp-vrf-af)# route-target download
|
ルート ターゲットを RIB にインストールして設定します。 |
||
ステップ 23 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp-vrf)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。
|
||
ステップ 24 | inter-as install 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# inter-as install
|
Inter-AS オプションをインストールします。
|
||
ステップ 25 | mpls ldp 例:
RP/0/RSP0/CPU0:router(config)# mpls ldp
|
MPLS ラベル配布プロトコル(LDP)を設定します。
|
||
ステップ 26 | router-id ip address 例:
RP/0/RSP0/CPU0:router(config-ldp)# router-id 10.10.10.1
|
IP アドレスを使用してルータ ID を設定します。 |
||
ステップ 27 | mldp recursive-fec 例:
RP/0/RSP0/CPU0:router(config-ldp)# mldp recursive-fec
|
mLDP 再帰 FEC のサポートを設定します。 |
||
ステップ 28 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-ldp)# interface GigabitEthernet 0/1/0/0
|
GigabitEthernet/IEEE 802.3 インターフェイスを設定します。 |
||
ステップ 29 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
IP マルチキャスト転送をイネーブルにし、マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
||
ステップ 30 | address-family ipv4 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 31 | mdt source type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# mdt source Loopback 0
|
MVPN を設定し、MDT 送信元アドレスを設定するために使用されるインターフェイスを指定します。 |
||
ステップ 32 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。 |
||
ステップ 33 | vrf vpn1 例:
RP/0/RSP0/CPU0:router(config-mcast)# vrf vpn1
|
VRF を設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 34 | address-family ipv4 例:
RP/0/RSP0/CPU0:router(config-mcast-vpn1)# address-family ipv4
|
IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 35 | bgp auto-discovery mldp inter-as 例:
RP/0/RSP0/CPU0:router(config-mcast-vpn1-ipv4)# bgp auto-discovery mldp inter-as
|
BGP MVPN 自動検出をイネーブルにします。 |
||
ステップ 36 | mdt partitioned mldp ipv4 mp2mp 例:
RP/0/RSP0/CPU0:router(config-mcast-vpn1-ipv4)# mdt partitioned mldp ipv4 mp2mp
|
IPv4 コアの MLDP MP2MP 信号パーティション化配信ツリーをイネーブルにします。
|
||
ステップ 37 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-vpn1-ipv4)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 個々のインターフェイスをイネーブルにすることもできます。 |
||
ステップ 38 | router pim 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
ルータ PIM を設定し、PIM コンフィギュレーション モードを開始します。 |
||
ステップ 39 | vrf vrf1 例:
RP/0/RSP0/CPU0:router(config-pim)# vrf vrf1
|
VRF を設定し、VRF コンフィギュレーション モードを開始します。 |
||
ステップ 40 | address-family ipv4 例:
RP/0/RSP0/CPU0:router(config-pim-vrf1)# address-family ipv4
|
IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 41 | rpf toplogy route-policy policy_name 例:
RP/0/RSP0/CPU0:router(config-pim-vrf1-ipv4)# rpf topology route-policy MSPMSI_MP2MP
|
RPF トポロジを選択するようにルート ポリシーを設定します。 |
||
ステップ 42 | route-policy policy_name 例:
RP/0/RSP0/CPU0:router(config)# route-policy MSPMSI_MP2MP
|
RPF トポロジを選択するようにルート ポリシーを設定します。 |
||
ステップ 43 | set core-tree mldp-partitioned-mp2mp 例:
RP/0/RSP0/CPU0:router(config-rpl)# set core-tree mldp-partitioned-mp2mp
|
MLDP パーティション化 MP2MP コア マルチキャスト配信ツリーのタイプを設定します。 |
||
ステップ 44 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ASBR ルータで MVPN InterAS オプション B または C を設定するには、次の手順を実行します。
prefix-set IGP_leaks 10.10.10.1/32, 10.10.10.2/32, 10.10.10.3/32 end-set ! route-policy IGP_INTER_AS_C_OUT if destination in IGP_leaks then pass else drop endif end-policy !
1. configure
2. router static
3. address-family ipv4 unicast destination prefix interface-type interface-path-id
4. router bgp 2-byte AS number
5. bgp router-id ipv4 address
6. address-family vpnv4 unicast
7. retain route-target all
8. address-family ipv4 mvpn
9. retain route-target all
10. address-family ipv4 unicast
11. redistribute ospf router_tag
12. route-policy policy_name
13. allocate-label all
14. neighbor neighbor_address
15. remote-as 2-byte AS number
16. update-source interface 0-655335
17. address-family vpnv4 unicast
18. address-family ipv4 labeled-unicast
19. route-policy policy_name in
20. route-policy policy_name out
21. neighbor neighbor_address
22. remote-as 2-byte AS number
23. update-source Loopback 0-655335
24. address-family vpnv4 unicast
25. address-family ipv4 labeled-unicast
26. next-hop-self
27. address-family ipv4 mvpn
28. next-hop-self
29. mpls ldp
30. router-id ip address
31. mldp recursive-fec
32. interface type interface-path-id
33. discovery transport-address ip_address
34. interface type interface-path-id
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | router static 例:
RP/0/RSP0/CPU0:router(config)# router static
|
スタティック ルーティング プロセスをイネーブルにします。 |
||
ステップ 3 | address-family ipv4 unicast destination prefix interface-type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-static)# address-family ipv4 unicast 3.3.3.3/32 GigabitEthernet 0/1/0/1
|
送信先プレフィックスを使用して、ユニキャスト トポロジの IPv4 アドレス ファミリを設定します。 |
||
ステップ 4 | router bgp 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config)# router bgp 100
|
ルータ BGP を設定し、ルータ BGP コンフィギュレーション モードを開始します。 |
||
ステップ 5 | bgp router-id ipv4 address 例:
RP/0/RSP0/CPU0:router(config-bgp)# bgp router-id 10.10.10.1
|
IPv4 アドレスを使用して BGP ルータ ID を設定します。
|
||
ステップ 6 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。 |
||
ステップ 7 | retain route-target all 例:
RP/0/RSP0/CPU0:router(config-bgp-af)# retain route-target all
|
少なくとも 1 つのルート ターゲットを含む、受信したアップデートを受け入れるか、または保持します。 |
||
ステップ 8 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。 |
||
ステップ 9 | retain route-target all 例:
RP/0/RSP0/CPU0:router(config-bgp-af)# retain route-target all
|
少なくとも 1 つのルート ターゲットを含む、受信したアップデートを受け入れるか、または保持します。
|
||
ステップ 10 | address-family ipv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 unicast
|
ユニキャスト トポロジ用の IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
||
ステップ 11 | redistribute ospf router_tag 例:
RP/0/RSP0/CPU0:router(config-bgp-af)# redistribute ospf 100
|
別のルーティング プロトコルからの情報を再配布します。 |
||
ステップ 12 | route-policy policy_name 例:
RP/0/RSP0/CPU0:router(config)# route-policy IGP_INTER_AS_C_OUT
|
RPF トポロジを選択するようにルート ポリシーを設定します。 |
||
ステップ 13 | allocate-label all 例:
RP/0/RSP0/CPU0:router(config-bgp)# allocate-label all
|
すべてのプレフィックスにラベルを割り当てます。
|
||
ステップ 14 | neighbor neighbor_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 10.10.10.02
|
ネイバー アドレスを使用して隣接ルータを指定および設定します。 |
||
ステップ 15 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 100
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。
|
||
ステップ 16 | update-source interface 0-655335 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source GigabitEthernet 0/1/0/1
|
GigabitEthernet インターフェイスを使用して、ルーティング アップデートのソースを指定します。 |
||
ステップ 17 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。
|
||
ステップ 18 | address-family ipv4 labeled-unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 labeled-unicast
|
ラベル付きユニキャスト トポロジを使用して IPv4 アドレス ファミリを設定します。
|
||
ステップ 19 | route-policy policy_name in 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# route-policy pass-all in
|
着信ルートにルート ポリシーを適用します。 |
||
ステップ 20 | route-policy policy_name out 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# route-policy pass-all out
|
発信ルートにルート ポリシーを適用します。
|
||
ステップ 21 | neighbor neighbor_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 10.10.10.02
|
ネイバー アドレスを使用して隣接ルータを指定および設定します。 |
||
ステップ 22 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 100
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
||
ステップ 23 | update-source Loopback 0-655335 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source Loopback 0/1/0/1
|
ループバック インターフェイスを使用して、ルーティング アップデートの送信元を指定します。 |
||
ステップ 24 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。 |
||
ステップ 25 | address-family ipv4 labeled-unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 labeled-unicast
|
ラベル付きユニキャスト トポロジを使用して IPv4 アドレス ファミリを設定します。
|
||
ステップ 26 | next-hop-self 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# next-hop-self
|
このネイバーのネクスト ホップ計算をディセーブルにします。
|
||
ステップ 27 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。 |
||
ステップ 28 | next-hop-self 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# next-hop-self
|
このネイバーのネクスト ホップ計算をディセーブルにします。
|
||
ステップ 29 | mpls ldp 例:
RP/0/RSP0/CPU0:router(config)# mpls ldp
|
MPLS ラベル配布プロトコル(LDP)を設定します。
|
||
ステップ 30 | router-id ip address 例:
RP/0/RSP0/CPU0:router(config-ldp)# router-id 10.10.10.1
|
IP アドレスを使用してルータ ID を設定します。 |
||
ステップ 31 | mldp recursive-fec 例:
RP/0/RSP0/CPU0:router(config-ldp)# mldp recursive-fec
|
mLDP 再帰 FEC のサポートを設定します。 |
||
ステップ 32 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-ldp)# interface GigabitEthernet 0/1/0/0
|
GigabitEthernet/IEEE 802.3 インターフェイスを設定します。 |
||
ステップ 33 | discovery transport-address ip_address 例:
RP/0/RSP0/CPU0:router(config-ldp-if)# discovery transport-address 3.3.3.2
|
インターフェイス LDP トランスポート アドレスを指定して、インターフェイス LDP 検出パラメータを設定します。 |
||
ステップ 34 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-ldp)# interface GigabitEthernet 0/1/0/1
|
GigabitEthernet/IEEE 802.3 インターフェイスを設定します。 |
||
ステップ 35 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
MVPN InterAS オプション C の RR を設定するには、この手順を実行します。
1. configure
2. router bgp 2-byte AS number
3. bgp router-id ipv4 address
4. address-family ipv4 unicast
5. allocate-label all
6. address-family vpnv4 unicast
7. address-family ipv4 mvpn
8. neighbor neighbor_address
9. remote-as 2-byte AS number
10. update-source Loopback 0-655335
11. address-family ipv4 labeled-unicast
12. route-reflector-client
13. address-family vpnv4 unicast
14. route-reflector-client
15. address-family ipv4 mvpn
16. route-reflector-client
17. neighbor neighbor_address
18. remote-as 2-byte AS number
19. update-source Loopback 0-655335
20. address-family ipv4 labeled-unicast
21. route-reflector-client
22. neighbor neighbor_address
23. remote-as 2-byte AS number
24. update-source Loopback 0-655335
25. address-family vpnv4 unicast
26. route-policy policy_name in
27. route-policy policy_name out
28. next-hop-unchanged
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router bgp 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config)# router bgp 100
|
ルータ BGP を設定し、ルータ BGP コンフィギュレーション モードを開始します。 |
ステップ 3 | bgp router-id ipv4 address 例:
RP/0/RSP0/CPU0:router(config-bgp)# bgp router-id 10.10.10.1
|
IPv4 アドレスを使用して BGP ルータ ID を設定します。 |
ステップ 4 | address-family ipv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 unicast
|
ユニキャスト トポロジ用の IPv4 アドレス ファミリを設定し、IPv4 アドレス ファミリ サブモードを開始します。 |
ステップ 5 | allocate-label all 例:
RP/0/RSP0/CPU0:router(config-bgp-af)# allocate-label all
|
すべてのプレフィックスにラベルを割り当てます。 |
ステップ 6 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。 |
ステップ 7 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。 |
ステップ 8 | neighbor neighbor_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 10.10.10.1
|
ネイバー アドレスを使用して隣接ルータを指定および設定します。 |
ステップ 9 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 100
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
ステップ 10 | update-source Loopback 0-655335 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source Loopback 0
|
ループバック インターフェイスを使用して、ルーティング アップデートの送信元を指定します。 |
ステップ 11 | address-family ipv4 labeled-unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 labeled-unicast
|
ラベル付きユニキャスト トポロジを使用して IPv4 アドレス ファミリを設定します。 |
ステップ 12 | route-reflector-client 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# route-reflector-client
|
ルート リフレクタ クライアントとしてネイバーを設定します。 |
ステップ 13 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp)# address-family vpnv4 unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。 |
ステップ 14 | route-reflector-client 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# route-reflector-client
|
ルート リフレクタ クライアントとしてネイバーを設定します。 |
ステップ 15 | address-family ipv4 mvpn 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 mvpn
|
MVPN を使用して IPv4 アドレス ファミリを設定します。 |
ステップ 16 | route-reflector-client 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# route-reflector-client
|
ルート リフレクタ クライアントとしてネイバーを設定します。 |
ステップ 17 | neighbor neighbor_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 10.10.10.2
|
ネイバー アドレスを使用して隣接ルータを指定および設定します。 |
ステップ 18 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 100
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
ステップ 19 | update-source Loopback 0-655335 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source Loopback 0
|
ループバック インターフェイスを使用して、ルーティング アップデートの送信元を指定します。 |
ステップ 20 | address-family ipv4 labeled-unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 labeled-unicast
|
ラベル付きユニキャスト トポロジを使用して IPv4 アドレス ファミリを設定します。 |
ステップ 21 | route-reflector-client 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# route-reflector-client
|
ルート リフレクタ クライアントとしてネイバーを設定します。 |
ステップ 22 | neighbor neighbor_address 例:
RP/0/RSP0/CPU0:router(config-bgp)# neighbor 20.20.20.3
|
ネイバー アドレスを使用して隣接ルータを指定および設定します。 |
ステップ 23 | remote-as 2-byte AS number 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# remote-as 200
|
指定した 2 バイトの AS 番号を使用してリモート AS を設定します。 |
ステップ 24 | update-source Loopback 0-655335 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# update-source Loopback 0
|
ループバック インターフェイスを使用して、ルーティング アップデートの送信元を指定します。 |
ステップ 25 | address-family vpnv4 unicast 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr)# address-family ipv4 labeled-unicast
|
ユニキャスト トポロジを使用して VPNv4 アドレス ファミリを設定します。 |
ステップ 26 | route-policy policy_name in 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# route-policy pass-all in
|
着信ルートにルート ポリシーを適用します。 |
ステップ 27 | route-policy policy_name out 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# route-policy pass-all out
|
発信ルートにルート ポリシーを適用します。 |
ステップ 28 | next-hop-unchanged 例:
RP/0/RSP0/CPU0:router(config-bgp-nbr-af)# next-hop-unchanged
|
ネクスト ホップが eBGP ピアにアドバタイズされるまでは、そのまま維持されるように(上書きされないように)指示します。 |
ステップ 29 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
この一連の手順では、リバース パス転送(RPF)のパス選択のために PIM で使用されるマルチトポロジ ルーティングを設定します。
(注) |
ルーティング ポリシー言語(RPL)で address-family {ipv4 | ipv6} コマンドを使用するときに multicast キーワードと unicast キーワードの両方を使用できますが、グローバルに設定できるのはマルチキャスト SAFI のトポロジだけです。 |
マルチトポロジ ネットワークの設定には、次の作業が必要です。
1. configure
2. router pim address-family {ipv4 | ipv6}
3. rpf topology route-policy policy-name
4. exit
5. multicast-routing address-family {ipv4 | ipv6}
6. interface all enable
8. show pim [vrf vrf-name] [ipv4 | ipv6] [{unicast | multicast | safi-all} topology {table-name | all}] rpf [ip-address | hash | summary | route-policy]
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router pim address-family {ipv4 | ipv6} 例: RP/0/RSP0/CPU0:router(config)# RP/0/RSP0/CPU0:router(config-pim-default-ipv6)# |
選択した IP プレフィックスの PIM アドレス ファミリ コンフィギュレーション サブモードを開始します。 |
ステップ 3 | rpf topology route-policy policy-name 例:
RP/0/RSP0/CPU0:router(config-pim-default-ipv)# rpf topology route-policy mtpolicy
|
RPF トポロジ テーブルに特定のルーティング ポリシーを割り当てます。 |
ステップ 4 | exit 例: RP/0/RSP0/CPU0:router(config-pim-default-ipv6)# exit RP/0/RSP0/CPU0:router(config)# |
PIM アドレス ファミリ コンフィギュレーション サブモードを終了し、グローバル コンフィギュレーション モードに戻ります。 |
ステップ 5 | multicast-routing address-family {ipv4 | ipv6} 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing address-family ipv
|
マルチキャスト アドレス ファミリ コンフィギュレーション サブモードを開始します。 |
ステップ 6 | interface all enable 例:
RP/0/RSP0/CPU0:router(config-mcast-default- ipv)# interface all enable
|
新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 |
ステップ 7 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ステップ 8 | show pim [vrf vrf-name] [ipv4 | ipv6] [{unicast | multicast | safi-all} topology {table-name | all}] rpf [ip-address | hash | summary | route-policy] 例:
RP/0/RSP0/CPU0:router# show pim vrf mtt rpf ipv multicast topology all rpf
|
1 つ以上のテーブルの PIM RPF エントリを示します。 |
ソース VRF からレシーバ VRF へのユニ キャスト ルートをインポートするには、レシーバ VRF のインポート ルート ターゲットはソース VRF のエクスポート ルート ターゲットと一致する必要があります。 また、エクストラネット ソースレシーバ スイッチオーバーが発生する PE 上のすべての VRF は、それらの PE 上の BGP ルータ コンフィギュレーションに追加する必要があります。
MVPN エクストラネット ルーティングを設定するには、以下の必須および任意の作業をこの順序で実行します。
MVPN エクストラネットルーティングの詳細については、MVPN 上の IPv6 接続を参照してください。 2 つの使用可能な MVPN エクストラネット トポロジ ソリューションのエンドツーエンド設定例については、MVPN エクストラネット ルーティングの設定例を参照してください。
(注) |
この制限は、トポロジ モデル MVPN 上の IPv6 接続のみに適用されます。 |
この手順は、トポロジごとに VPN ルート ターゲットを設定する方法を示します。
(注) |
レシーバ VRF がソース VRF のプレフィックスにユニキャストで到達可能となるように、ルート ターゲットを設定する必要があります。 これらの設定手順は、ソース VRF プレフィックスがレシーバ VRF にすでにインポートされている場合は省略できます。 |
1. configure
2. vrf source-vrf
3. address-family [ipv4 | ipv6} unicast
4. import route-target [xx.yy:nn | as-number:nn | ip-address:nn]
5. export route-target [xx.yy:nn | as-number:nn | ip-address:nn]
7. configure
8. vrf receiver-vrf
9. ステップ 3 ~ 6 を繰り返します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | vrf source-vrf 例: RP/0/RSP0/CPU0:router(config)# vrf green RP/0/RSP0/CPU0:router(config-vrf)# |
ソース PE ルータの VRF インスタンスを設定します。 |
||
ステップ 3 | address-family [ipv4 | ipv6} unicast 例:
RP/0/RSP0/CPU0:router(config-vrf)# address-family ipv4 unicast
|
ユニキャスト IPv4 または IPv6 アドレス ファミリを指定し、アドレス ファミリ コンフィギュレーション サブモードを開始します。
|
||
ステップ 4 | import route-target [xx.yy:nn | as-number:nn | ip-address:nn] 例: RP/0/RSP0/CPU0:router(config-vrf-af)# import route-target 234:222 RP/0/RSP0/CPU0:router(config-vrf-af)# import route-target 100:100 |
任意で次のいずれかで表現される選択したルート ターゲットをインポートします。 |
||
ステップ 5 | export route-target [xx.yy:nn | as-number:nn | ip-address:nn] 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# export route-target 100:100
|
任意で次のいずれかで表現される選択したルート ターゲットをエクスポートします。 |
||
ステップ 6 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
||
ステップ 7 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 8 | vrf receiver-vrf 例: RP/0/RSP0/CPU0:router(config)# vrf red RP/0/RSP0/CPU0:router(config-vrf)# |
レシーバ PE ルータの VRF インスタンスを設定します。 |
||
ステップ 9 | ステップ 3 ~ 6 を繰り返します。 | — |
別のドメインの MSDP 対応ルータとの MSDP ピアリング関係を設定するには、ローカル ルータに、MSDP ピアを設定します。
ドメインに BGP ピアを設定しないか設定できない場合、すべての Source-Active(SA)メッセージを受け入れるデフォルト MSDP ピアを定義できます。
最後に、MSDP メッシュ グループ内の複数のルータで論理 RP を設定するときに、送信元 ID を変更できます。
すべての MSDP ピアのアドレスが BGP またはマルチプロトコル BGP で認識されていない場合、MSDP のデフォルト ピアリングを設定する必要があります。
1. configure
2. interface type interface-path-id
3. ipv4 address address mask
4. exit
5. router msdp
6. default-peer ip-address [prefix-list list]
7. originator-id type interface-path-id
8. peer peer-address
9. connect-source type interface-path-id
10. mesh-group name
11. remote-as as-number
13. show msdp [ipv4] globals
14. show msdp [ipv4] peer [peer-address]
15. show msdp [ipv4] rpf rpf-address
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config)# interface loopback 0
|
(任意)インターフェイス コンフィギュレーション モードを開始し、インターフェイスの IPv4 アドレスを定義します。
|
||
ステップ 3 | ipv4 address address mask 例:
RP/0/RSP0/CPU0:router(config-if)# ipv4 address 10.0.1.3 255.255.255.0
|
(任意)インターフェイスの IPv4 アドレスを定義します。
|
||
ステップ 4 | exit 例:
RP/0/RSP0/CPU0:router(config-if)# end
|
インターフェイス コンフィギュレーション モードを終了し、ルータをグローバル コンフィギュレーション モードに戻します。 |
||
ステップ 5 | router msdp 例:
RP/0/RSP0/CPU0:router(config)# router msdp
|
MSDP プロトコル コンフィギュレーション モードを開始します。 |
||
ステップ 6 | default-peer ip-address [prefix-list list] 例:
RP/0/RSP0/CPU0:router(config-msdp)# default-peer 172.23.16.0
|
(任意)すべての MSDP SA メッセージの受信元となるデフォルト ピアを定義します。 |
||
ステップ 7 | originator-id type interface-path-id 例: RP/0/RSP0/CPU0:router(config-msdp)# originator-id GigabitEthernet0/1/1/0 |
(任意)Source-Active(SA)メッセージのソースの MSDP スピーカーがインターフェイスの IP アドレスを SA メッセージ内で RP アドレスとして使用できるようにします。 |
||
ステップ 8 | peer peer-address 例:
RP/0/RSP0/CPU0:router(config-msdp)# peer 172.31.1.2
|
MSDP ピア コンフィギュレーション モードを開始し、MSDP ピアを設定します。 |
||
ステップ 9 | connect-source type interface-path-id 例:
RP/0/RSP0/CPU0:router(config-msdp-peer)# connect-source loopback 0
|
(任意)MSDP 接続に使用される送信元アドレスを設定します。 |
||
ステップ 10 | mesh-group name 例:
RP/0/RSP0/CPU0:router(config-msdp-peer)# mesh-group internal
|
(任意)MSDP ピアをメッシュ グループのメンバとして設定します。 |
||
ステップ 11 | remote-as as-number 例:
RP/0/RSP0/CPU0:router(config-msdp-peer)# remote-as 250
|
(任意)このピアのリモート自律システム番号を設定します。 |
||
ステップ 12 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
||
ステップ 13 | show msdp [ipv4] globals 例:
RP/0/RSP0/CPU0:router# show msdp globals
|
MSDP のグローバル変数を表示します。 |
||
ステップ 14 | show msdp [ipv4] peer [peer-address] 例:
RP/0/RSP0/CPU0:router# show msdp peer 172.31.1.2
|
MSDP ピアに関する詳細情報を表示します。 |
||
ステップ 15 | show msdp [ipv4] rpf rpf-address 例:
RP/0/RSP0/CPU0:router# show msdp rpf 172.16.10.13
|
RPF ルックアップを表示します。 |
MSDP ピア ルータは、送信、転送、受信、キャッシュ、カプセル化される送信元情報を制御するようにカスタマイズできます。
Source-Active(SA)メッセージを送信する場合、送信元情報の送信先を、情報を要求している送信元に基づいて制御できます。
SA メッセージを転送する場合、次のことを行うことができます。
SA メッセージを受信する場合、次のことを行うことができます。
また、Time To Live(TTL)を使用して、各送信元の最初の SA メッセージにカプセル化されるデータを制御できます。 たとえば、内部トラフィックの TTL を 8 ホップに制限したとします。 他のグループを外部に送信する場合は、これらのパケットの TTL を 8 ホップより大きく設定して送信します。
デフォルトでは、新しいメンバがグループに加入してマルチキャスト トラフィックを受信する必要が生じた場合、MSDP はピアに SA メッセージを自動的に送信します。 指定された MSDP ピアへの SA 要求を設定する必要はなくなりました。
1. configure
2. router msdp
3. sa-filter {in | out} {ip-address | peer-name} [list access-list-name] [rp-list access-list-name]
4. cache-sa-state [list access-list-name] [rp-list access-list-name]
5. ttl-threshold ttl-value
6. exit
7. ipv4 access-list name [sequence-number] permit source [source-wildcard]
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router msdp 例:
RP/0/RSP0/CPU0:router(config)# router msdp
|
MSDP プロトコル コンフィギュレーション モードを開始します。 |
ステップ 3 | sa-filter {in | out} {ip-address | peer-name} [list access-list-name] [rp-list access-list-name] 例:
RP/0/RSP0/CPU0:router(config-msdp)# sa-filter out router.cisco.com list 100
|
指定の MSDP ピアから受信するメッセージの着信または発信フィルタ リストを設定します。
|
ステップ 4 | cache-sa-state [list access-list-name] [rp-list access-list-name] 例:
RP/0/RSP0/CPU0:router(config-msdp)# cache-sa-state 100
|
受信した Source-Active(SA)メッセージから送信元とグループのペアを作成し、アクセス リストを通じてペアを制御します。 |
ステップ 5 | ttl-threshold ttl-value 例:
RP/0/RSP0/CPU0:router(config-msdp)# ttl-threshold 8
|
(任意)SA メッセージで MSDP ピアに送信されるマルチキャスト データを制限します。 |
ステップ 6 | exit 例:
RP/0/RSP0/CPU0:router(config-msdp)# exit
|
現在のコンフィギュレーション モードを終了します。 |
ステップ 7 | ipv4 access-list name [sequence-number] permit source [source-wildcard] 例:
RP/0/RSP0/CPU0:router(config)# ipv4 access-list 100 20 permit 239.1.1.1 0.0.0.0
|
SA フィルタリングによって使用される IPv4 アクセス リストを定義します。
|
ステップ 8 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. router msdp
3. peer peer-address
4. password {clear | encrypted} password
6. show mfib [vrf vrf-name] [ipv4 | ipv6] hardware route {* | source-address | group-address[/prefix-length]} location node-id
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router msdp 例:
RP/0/RSP0/CPU0:router(config)# router msdp
|
MSDP コンフィギュレーション モードを開始します。 |
ステップ 3 | peer peer-address 例:
RP/0/RSP0/CPU0:router(config-msdp)# peer 10.0.5.4
|
MSDP ピアを設定します。 |
ステップ 4 | password {clear | encrypted} password 例:
RP/0/RSP0/CPU0:router(config-msdp-peer)# password encrypted a34bi5m
|
パスワードを設定します。 |
ステップ 5 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ステップ 6 | show mfib [vrf vrf-name] [ipv4 | ipv6] hardware route {* | source-address | group-address[/prefix-length]} location node-id 例:
RP/0/RSP0/CPU0:router# show mfib hardware route * location 0/1/cpu0
|
マルチキャスト QoS および関連パラメータで設定されたマルチキャスト ルートを表示します。 |
MoFRR を使用すると、マルチキャスト ルータでマルチキャスト トラフィックの高速再ルーティングが可能になります。 MoFRR では、ノードまたはリンク障害時に(トポロジのマージ ポイントで)、ネットワークのパケット損失が最小限になります。 MoFRR は、マルチキャスト ルーティング プロトコルに対する単純な拡張により機能します。
MoFRR では、受信側からのマルチキャスト join メッセージをプライマリ パス上の送信元に向けて転送し、受信側からのセカンダリ マルチキャスト join メッセージをバックアップ パス上の送信元に向けて転送します。 データ パケットは、プライマリ パスとセカンダリ パスから受信されます。 冗長なパケットは、リバース パス転送(RPF)チェックを使用してトポロジのマージ ポイントで廃棄されます。 プライマリ パスで障害が検出されると、パケットが受け入れられるインターフェイスをセカンダリ インターフェイスに変更することによりローカルで修復が実行されるため、プライマリ パスのノードまたはリンク障害の場合にコンバージェンス時間が短縮されます。
現在 MoFRR は等コスト マルチパス(ECMP)トポロジのみでサポートされます。 XML サポートは MoFRR で使用できます。
フローベースの MoFRR では、プライマリ ストリームのパケット カウントを監視することで、より高速なコンバージェンスが可能になります。 アクティビティが 30 ms の間検出されない場合、バックアップ ストリームへのスイッチオーバーがトリガーされ、トラフィック損失は 50 ms 以内になります。
これらの制約事項は、MoFRR 配置で Cisco ASR 9000 シリーズ SPA インターフェイス プロセッサ 700 ラインカードが Cisco ASR 9000 シリーズ ルータ シャーシで使用されている場合に適用されます。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router pim 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
PIM コンフィギュレーション モードを開始します。 |
ステップ 3 | mofrr rib acl-name 例:
RP/0/RSP0/CPU0:router(pim)# mofrr rib acl1
|
ACL 名を入力します。 |
ステップ 4 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. ipv4 access-list acl-name
3. sequence number [permit|deny] ipv4 host address [host address | any]
4. exit
5. router pim
6. mofrr acl-name
8. show mfib hardware route summary location
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | ipv4 access-list acl-name 例:
RP/0/RSP0/CPU0:router (config)# ipv4 access-list flow_mofrr
|
IPv4 アクセス リスト コンフィギュレーション モードを開始し、指定したアクセス リストを設定します。 |
ステップ 3 | sequence number [permit|deny] ipv4 host address [host address | any] 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl) #10 permit ipv4 host 20.0.0.2 any
|
作成した IPv4 アクセス リストで許可または拒否する 1 つ以上の条件を指定します。 |
ステップ 4 | exit 例:
RP/0/RSP0/CPU0:router(config-ipv4-acl)# exit
|
MoFRR ACL の設定を保存し、IPv4 ACL コンフィギュレーション モードを終了します。 ここでは 2 回 exit を実行する必要があります。 |
ステップ 5 | router pim 例:
RP/0/RSP0/CPU0:router(config)# router pim
|
PIM コンフィギュレーション モードを開始します。 |
ステップ 6 | mofrr acl-name 例:
RP/0/RSP0/CPU0:router(pim)# mofrr flow_mofrr
|
ハードウェアのスイッチオーバー トリガーを使用して指定したアクセス リスト ソース グループの MoFRR をイネーブルにします。 これは、IPv4 のみでサポートされます。 |
ステップ 7 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ステップ 8 | show mfib hardware route summary location 例: RP/0/RSP0/CPU0:router# show mfib hardware route 4 |
イネーブルになっている MoFRR ルートの数を表示します。 |
IP マルチキャストは、IPTV のブロードキャストおよびコンテンツ提供サービスに従来使用されていました。 MPLS-TE(トラフィック エンジニアリング)は、次のような利点から、IP マルチキャスト技術を速い速度で置き換えています。
MPLS は、ポイントツーポイント パスをサポートします。 ただし、マルチキャスト サービスに MPLS を使用するには、ポイントツーマルチポイント パスを処理するように MPLS を拡張する必要があります。 ポイントツーマルチポイント(P2MP)のラベル スイッチド パス(LSP)をシグナリングするための信頼できるソリューションはポイントツーマルチポイント TE LSP です。 このソリューションは、P2MP TE LSP を確立するためのシグナリング プロトコルとして、リソース予約プロトコル トラフィック エンジニアリング(RSVP-TE)拡張を使用します。
P2MP LSP は単方向です。 ネイティブ IP マルチキャストの場合、マルチキャスト転送は常にアクセプタンス チェックを実行する必要があります。 このチェックでは、すべてのマルチキャスト パケットに RPF チェックを実行し、パケットが送信元の方向に正しいインターフェイスに着信したことを確認します。 ただし、MPLS 転送を使用したアクセプタンス チェックは、ユニキャストまたはアップストリーム ラベルの場合は異なることがあります。
マルチキャスト シグナリング プロトコルによっては、ラベル付きパケットは、P および PE ルータで、マルチキャスト ルーティングに従って物理インターフェイスにマルチキャスト パケットを転送するために、追加の L3 検索が必要な場合があります。 この場合、受信したマルチキャスト パケットの着信インターフェイスとしての着信 P2MP LSP も、L3 検索中にマルチキャスト フォワーディング プレーンで使用できる必要があります。 RSVP-TE および P2MP LSP の詳細については、 『Cisco ASR 9000 Series Aggregation Services Router MPLS Configuration Guide』を参照してください。
すべてのマルチキャスト ルーティング プロトコルは、P2MP TE LSP をサポートします。 入力ノードで、マルチキャスト プロトコルは静的加入の設定を使用し、マルチキャスト トラフィックと P2MP TE LSP 間のマッピングを作成する必要があります。 出力ノードでは、マルチキャスト プロトコルは MPLS コアから受信したマルチキャスト パケットに対して特別な RPF チェックを行い、カスタマー相対インターフェイスに転送する必要があります。 RPF チェックは static-rpf の設定に基づいて行われます。 P2MP TE LSP を介して転送されるこれらのマルチキャスト グループは、PIM-SSM の場合は static-rpf の設定で指定できます。
この設定は、指定したインターフェイス上のマルチキャスト パケットの転送を許可するために使用されます。
1. configure
2. multicast-routing
3. address-family {ipv4|ipv6}
4. interface tunnel-mte range
5. enable | disable
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
ステップ 3 | address-family {ipv4|ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4 または IPv6 アドレス ファミリ サブモードを開始します。 |
ステップ 4 | interface tunnel-mte range 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface tunnel-mte 100
|
範囲を指定します。 範囲は 0 ~ 65535 です。 |
ステップ 5 | enable | disable 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# enable
|
enable が設定されている場合、MFIB がインターフェイス上でマルチキャスト パケットを転送します。 disable が設定されている場合、MFIB はインターフェイス上でのマルチキャスト パケットの転送を停止します。 |
ステップ 6 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. multicast-routing
3. address-family {ipv4 | ipv6}
4. static-rpf address range prefix
5. mpls address
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
ステップ 3 | address-family {ipv4 | ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4(または IPv6)アドレス ファミリ サブモードを開始します。 |
ステップ 4 | static-rpf address range prefix 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# static-rpf 10.1.1.1 32
|
送信元とプレフィックス長を入力します。 |
ステップ 5 | mpls address 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# mpls 10.2.2.2
|
MPLS P2MP トンネルのソース PE アドレスを入力します。 |
ステップ 6 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. multicast-routing
3. address-family {ipv4 | ipv6}
4. core-tree-protocol rsvp-te group-list name
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | multicast-routing 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing
|
マルチキャスト ルーティング コンフィギュレーション モードを開始します。 |
ステップ 3 | address-family {ipv4 | ipv6} 例:
RP/0/RSP0/CPU0:router(config-mcast)# address-family ipv4
|
IPv4(または IPv6)アドレス ファミリ サブモードを開始します。 |
ステップ 4 | core-tree-protocol rsvp-te group-list name 例:
RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# core-tree-protocol rsvp-te group-list acl1
|
コアツリープロトコル コンフィギュレーション モードを開始します。 |
ステップ 5 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
この手順は、次の作業で構成されます。
1. configure
2. vrf vrf-name
3. address-family ipv4 unicast
4. import route-target 1:1
5. export route-target 1:1
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | vrf vrf-name 例:
RP/0/RSP0/CPU0:router(config)# vrf name1
|
VRF コンフィギュレーション サブモードを開始します。 |
ステップ 3 | address-family ipv4 unicast 例:
RP/0/RSP0/CPU0:router(config-vrf)# address-family ipv4 unicast
|
IPv4 の AFI 設定。 これはユニキャスト トポロジのみでサポートされます。 |
ステップ 4 | import route-target 1:1 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# import route-target 1:1
|
VRF のインポートをイネーブルにします。 |
ステップ 5 | export route-target 1:1 例:
RP/0/RSP0/CPU0:router(config-vrf-af)# export route-target 1:1
|
VRF のエクスポートをイネーブルにします。 |
ステップ 6 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ここでは、新規および既存のすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 VRF オーバーライド機能では、マルチキャスト ルーティングは、デフォルトとデフォルト以外の VRF の両方でイネーブルにする必要があります。
1. configure
2. multicast-routing vrf [vrf-name | default]
3. interface {type interface-path-id | all} enable
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | multicast-routing vrf [vrf-name | default] 例:
RP/0/RSP0/CPU0:router(config)# multicast-routing vrf green
|
指定した VRF のマルチキャスト コンフィギュレーション モードが開始されます。 マルチキャスト ルーティングのデフォルトのコンフィギュレーション モードはデフォルト VRF であることに注意してください(デフォルト以外の VRF 名が指定されていない場合)。 |
ステップ 3 | interface {type interface-path-id | all} enable 例:
RP/0/RSP0/CPU0:router(config-mcast-green)# interface all enable
|
新規および既存の 1 つまたはすべてのインターフェイスでマルチキャスト ルーティングおよび転送をイネーブルにします。 |
ステップ 4 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. interface type interface-path-id
3. vrf vrf-name
4. ipv4 address address mask
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | interface type interface-path-id 例:
RP/0/RSP0/CPU0:router(config)# interface tengige 0/1/0/0
|
PIM アドレス ファミリ IPv4 サブモードを開始します。 |
ステップ 3 | vrf vrf-name 例:
RP/0/RSP0/CPU0:router(config-if)# vrf name1
|
インターフェイスの VRF を設定します。 |
ステップ 4 | ipv4 address address mask 例:
RP/0/RSP0/CPU0:router(config-if)# ipv4 address 10.1.1.1 255.0.0.0
|
インターフェイスの IPv4 アドレスを設定します。 |
ステップ 5 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. route-policy policy-name
3. set rpf-topology vrf default
4. end-policy
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | route-policy policy-name 例:
RP/0/RSP0/CPU0:router(config)# route-policy policy1
|
ルート ポリシーを定義します。 |
ステップ 3 | set rpf-topology vrf default 例:
RP/0/RSP0/CPU0:router(config-rpl)# set rpf-topology vrf default
|
デフォルト VRF の PIM RPF トポロジ属性を設定します。 |
ステップ 4 | end-policy 例:
RP/0/RSP0/CPU0:router(config-rpl)# end-policy
|
ルート ポリシー定義設定を終了します。 |
ステップ 5 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
1. configure
2. router pim vrf vrf-name address-family ipv4
3. rpf-topology route-policy policy-name
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | configure 例:
RP/0/RSP0/CPU0:router# configure |
グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | router pim vrf vrf-name address-family ipv4 |
PIM アドレス ファミリ IPv4 サブモードを開始します。 |
ステップ 3 | rpf-topology route-policy policy-name 例:
RP/0/RSP0/CPU0:router(config-rpl)# rpf-topology extranet-igmp-reports
|
以前に定義されたルート ポリシーを、IGMP レポートを受信するデフォルト以外の VRF に関連付けます。 |
ステップ 4 | 次のいずれかのコマンドを使用します。
例:
RP/0/RSP0/CPU0:router(config)# end または
RP/0/RSP0/CPU0:router(config)# commit |
設定変更を保存します。 |
ここでは、次の設定例について説明します。
次に、特定の送信元とグループ アドレス ロケーションの、ルートごとのレートに基づくハードウェア カウンタからの出力例を示します。
RP/0/RSP0/CPU0:router# configure RP/0/RSP0/CPU0:router(config)# multicast-routing vrf vpn12 address-family ipv4 RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# rate-per-route RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# interface all enable RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# accounting per-prefix RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# commit RP/0/RSP0/CPU0:router(config-mcast-default-ipv4)# exit RP/0/RSP0/CPU0:router(config-mcast)# exit RP/0/RSP0/CPU0:router(config)# exit RP/0/RSP0/CPU0:router# show mfib route rate IP Multicast Forwarding Rates Source Address, Group Address HW Forwarding Rates: bps In/pps In/bps Out/pps Out (*,224.0.0.0/24) bps_in /pps_in /bps_out /pps_out N/A / N/A / N/A / N/A (*,224.0.1.39) bps_in /pps_in /bps_out /pps_out N/A / N/A / N/A / N/A (*,224.0.1.40) bps_in /pps_in /bps_out /pps_out N/A / N/A / N/A / N/A (*,232.0.0.0/8) bps_in /pps_in /bps_out /pps_out N/A / N/A / N/A / N/A (10.0.70.2,225.0.0.0) bps_in /pps_in /bps_out /pps_out 22649 / 50 / 22951 / 50 (10.0.70.2,225.0.0.1) bps_in /pps_in /bps_out /pps_out 22649 / 50 / 22951 / 50 (10.0.70.2,225.0.0.2) bps_in /pps_in /bps_out /pps_out 22649 / 50 / 22951 / 50 (10.0.70.2,225.0.0.3) bps_in /pps_in /bps_out /pps_out 22649 / 50 / 22951 / 50 (10.0.70.2,225.0.0.4) bps_in /pps_in /bps_out /pps_out 22649 / 50 / 22951 / 50 (10.0.70.2,225.0.0.5) bps_in /pps_in /bps_out /pps_out 22649 / 50 / 22951 / 50 (10.0.70.2,225.0.0.6) bps_in /pps_in /bps_out /pps_out
次に、Auto-RP メッセージが GigabitEthernet インターフェイス 0/3/0/0 から送信されるのを防止する例を示します。 この例はまた、GigabitEthernet インターフェイス 0/3/0/0 上のトラフィックを含めるために、アクセス リスト 111 が Auto-RP 候補によって使用され、アクセス リスト 222 が boundary コマンドによって使用されることも示しています。
ipv4 access-list 111 10 permit 224.1.0.0 0.0.255.255 any 20 permit 224.2.0.0 0.0.255.255 any ! !Access list 111 is used by the Auto-RP candidate. ! ipv4 access-list 222 10 deny any host 224.0.1.39 20 deny any host 224.0.1.40 ! !Access list 222 is used by the boundary command to contain traffic (on GigabitEthernet0/3/0/0) that is sent to groups 224.0.1.39 and 224.0.1.40. ! router pim auto-rp mapping-agent loopback 2 scope 32 interval 30 auto-rp candidate-rp loopback 2 scope 15 group-list 111 interval 30 multicast-routing interface GigabitEthernet0/3/0/0 boundary 222 !
次の MSDP コマンドは、ルータ MSDP コンフィギュレーション モードで設定すると、すべての MSDP ピアによって継承できます。 さらに、継承機能を無効にするには、コマンドを、特定のピアのピア コンフィギュレーション モードで設定できます。
コマンドがルータ msdp モードとピア コンフィギュレーション モードの両方で設定されている場合、ピアの設定が優先されます。
次の例では、ルータ A の MSDP がアドレス範囲 226/8(IP アドレス 172.16.0.2 を除く)のすべてのピア グループの Source-Active(SA)アナウンスをフィルタし、送信元 RP 172.16.0.3 から 172.16.0.2 に送信された SA をフィルタします。
MSDP ピア(172.16.0.1、172.16.0.2、および 172.17.0.1)は、ピアリングを設定するために、ルータ A のループバック 0 アドレスを使用します。 ただし、ピア 192.168.12.2 は、ルータ A とピアリングするために、GigabitEthernet インターフェイスで設定された IPv4 アドレスを使用します。
!
ipv4 access-list 111
10 deny ip host 172.16.0.3 any
20 permit any any
!
ipv4 access-list 112
10 deny any 226.0.0.0 0.255.255.255
30 permit any any
!
router msdp
connect-source loopback 0
sa-filter in rp-list 111
sa-filter out rp-list 111
peer 172.16.0.1
!
peer 172.16.0.2
sa-filter out list 112
!
peer 172.17.0.1
!
peer 192.168.12.2
connect-source GigabitEthernet0/2/0/0
!
Cisco ASR 9000 シリーズ ルータ は、IPv4 アドレッシングのみをサポートしています。
このエンドツーエンド設定例は、カスタマー エッジ(CE)ルータとプロバイダー エッジ(PE)ルータの間でトラフィックをブロードキャストするために 2 つの異なるルーティング プロトコル(OSPF と BGP)を使用して、マルチキャスト VPN トポロジ(図 1)を確立する方法を示します。
CE4------------------ PE1 ------------------------------------------------ PE2 ------------------ CE3
詳しい設定情報については、このモジュールのマルチキャスト VPN の設定と、 『Cisco ASR 9000 Series Aggregation Services Router Routing Configuration Guide』の関連設定情報を参照してください。
! vrf vpn1 address-family ipv4 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 2.2.2.2 255.255.255.255 ! interface GigabitEthernet0/5/0/0 vrf vpn1 ipv4 address 101.1.1.1 255.255.255.0 ! interface TenGigE0/6/0/0 ipv4 address 12.1.1.1 255.255.255.0 ! mpls ldp router-id 1.1.1.1 interface TenGigE0/6/0/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! ! router bgp 100 bgp router-id 1.1.1.1 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! neighbor 9.9.9.9 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast redistribute ospf 1 ! ! ! router ospf 1 vrf vpn1 router-id 2.2.2.2 redistribute bgp 100 area 0 interface Loopback1 ! interface GigabitEthernet0/5/0/0 ! ! ! ! router ospf 100 router-id 1.1.1.1 area 0 interface Loopback0 ! interface TenGigE0/6/0/0 ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 2.2.2.2 log neighbor changes ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
! vrf vpn1 address-family ipv4 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 9.9.9.9 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 10.10.10.10 255.255.255.255 ! interface GigabitEthernet0/2/2/7 vrf vpn1 ipv4 address 122.1.1.1 255.255.255.0 negotiation auto ! interface TenGigE0/3/0/0 ipv4 address 12.1.1.2 255.255.255.0 ! mpls ldp router-id 9.9.9.9 interface TenGigE0/3/0/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! ! router bgp 100 bgp router-id 9.9.9.9 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! neighbor 1.1.1.1 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast redistribute ospf 1 ! ! ! router ospf 1 vrf vpn1 router-id 10.10.10.10 redistribute bgp 100 area 0 interface Loopback1 ! interface GigabitEthernet0/2/2/7 ! ! ! ! router ospf 100 router-id 9.9.9.9 area 0 interface Loopback0 ! interface TenGigE0/3/0/0 ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 2.2.2.2 ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのコンフィギュレーション マニュアルを参照してください。
! interface Loopback0 ipv4 address 101.101.101.101 255.255.255.255 ! interface GigabitEthernet0/0/0/0 ipv4 address 101.1.1.2 255.255.255.0 ! interface GigabitEthernet0/0/0/3 ipv4 address 11.1.1.1 255.255.255.0 ! multicast-routing address-family ipv4 interface all enable ! ! router ospf 1 router-id 101.101.101.101 area 0 interface Loopback0 ! interface GigabitEthernet0/0/0/0 ! interface GigabitEthernet0/0/0/3 ! ! ! router pim vrf default address-family ipv4 rp-address 2.2.2.2 interface Loopback0 ! interface GigabitEthernet0/0/0/0 ! interface GigabitEthernet0/0/0/3 ! ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのコンフィギュレーション マニュアルを参照してください。
interface Loopback0 ipv4 address 122.122.122.122 255.255.255.255 ! interface GigabitEthernet0/1/3/0 ipv4 address 22.1.1.1 255.255.255.0 ! interface GigabitEthernet0/2/3/0 ipv4 address 122.1.1.2 255.255.255.0 multicast-routing address-family ipv4 interface all enable ! router ospf 1 router-id 122.122.122.122 area 0 interface Loopback0 ! interface GigabitEthernet0/1/3/0 ! interface GigabitEthernet0/2/3/0 ! ! ! router pim vrf default address-family ipv4 rp-address 2.2.2.2 interface Loopback0 ! interface GigabitEthernet0/1/3/0 ! interface GigabitEthernet0/2/3/0 ! ! end
vrf vpn1 address-family ipv4 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 2.2.2.2 255.255.255.255 ! interface GigabitEthernet0/5/0/0 vrf vpn1 ipv4 address 101.1.1.1 255.255.255.0 ! interface TenGigE0/6/0/0 ipv4 address 12.1.1.1 255.255.255.0 ! mpls ldp router-id 1.1.1.1 interface TenGigE0/6/0/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! ! ! route-policy pass-all pass end-policy ! router bgp 100 bgp router-id 1.1.1.1 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! neighbor 9.9.9.9 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast redistribute connected ! neighbor 101.1.1.2 remote-as 400 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! ! ! ! router ospf 100 router-id 1.1.1.1 area 0 interface Loopback0 ! interface TenGigE0/6/0/0 ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 2.2.2.2 log neighbor changes ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
! vrf vpn1 address-family ipv4 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 9.9.9.9 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 10.10.10.10 255.255.255.255 ! interface GigabitEthernet0/2/2/7 vrf vpn1 ipv4 address 122.1.1.1 255.255.255.0 negotiation auto ! interface TenGigE0/3/0/0 ipv4 address 12.1.1.2 255.255.255.0 ! mpls ldp router-id 9.9.9.9 interface TenGigE0/3/0/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! ! ! route-policy pass-all pass end-policy ! router bgp 100 bgp router-id 9.9.9.9 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! neighbor 1.1.1.1 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast redistribute connected ! neighbor 122.1.1.2 remote-as 500 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! ! ! ! router ospf 100 router-id 9.9.9.9 area 0 interface Loopback0 ! interface TenGigE0/3/0/0 ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 2.2.2.2 ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのコンフィギュレーション マニュアルを参照してください。
interface Loopback0 ipv4 address 101.101.101.101 255.255.255.255 ! interface GigabitEthernet0/0/0/0 ipv4 address 101.1.1.2 255.255.255.0 ! interface GigabitEthernet0/0/0/3 ipv4 address 11.1.1.1 255.255.255.0 ! multicast-routing address-family ipv4 interface all enable ! ! ! route-policy pass-all pass end-policy ! router bgp 400 bgp router-id 101.101.101.101 address-family ipv4 unicast redistribute connected ! neighbor 101.1.1.1 remote-as 100 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! ! ! router pim vrf default address-family ipv4 rp-address 2.2.2.2 interface Loopback0 ! interface GigabitEthernet0/0/0/0 ! interface GigabitEthernet0/0/0/3 ! ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのコンフィギュレーション マニュアルを参照してください。
interface Loopback0 ipv4 address 122.122.122.122 255.255.255.255 ! interface GigabitEthernet0/1/3/0 ipv4 address 22.1.1.1 255.255.255.0 ! interface GigabitEthernet0/2/3/0 ipv4 address 122.1.1.2 255.255.255.0 multicast-routing address-family ipv4 interface all enable ! ! ! route-policy pass-all pass end-policy ! router bgp 500 bgp router-id 122.122.122.122 address-family ipv4 unicast redistribute connected ! neighbor 122.1.1.1 remote-as 100 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! ! ! ! router pim vrf default address-family ipv4 rp-address 2.2.2.2 interface Loopback0 ! interface GigabitEthernet0/1/3/0 ! interface GigabitEthernet0/2/3/0 ! ! end
Cisco XR 12000 シリーズ ルータでは、IPv4 アドレス指定のプロトコルが常に使用される必要がある MVPN のコアの場合を除き、IPv4 と IPv6 両方 MVPN がサポートされます。
図 1のエンドツーエンドの設定例は、カスタマー エッジ(CE)ルータとプロバイダー エッジ(PE)ルータ間のブロードキャスト トラフィックに 2 種類のルーティング プロトコル(EIGRP または BGP)を使用して、IPv6 マルチキャスト VPN トポロジを確立する方法を示しています。
CE1------------------ PE1 ------------------------------------------------ PE2 ------------------ CE2
MVPN の詳細については、このマニュアルのマルチキャスト VPN の設定、および『Cisco IOS XR Routing Configuration Guide』の関連設定情報を参照してください。 IPv4 アドレスだけを使用する MVPN の設定例については、IPv4 マルチキャスト VPN の設定例を参照してください。
Cisco IOS XR Software を使用した CE ルータの設定の詳細については、適切な Cisco IOS ソフトウェア マニュアルを参照してください。
interface Loopback0 ipv4 address 101.101.101.101 255.255.255.255 ! interface GigabitEthernet0/5/0/0 ipv6 address 2013::90:1:1:2/126 ! interface GigabitEthernet0/5/0/1 ipv6 address 2013::102:1:1:2/96 ! multicast-routing address-family ipv6 interface all enable ! ! route-policy pass-all pass end-policy ! router eigrp 1 address-family ipv6 router-id 101.101.101.101 default-metric 1000 100 250 100 1500 redistribute connected interface GigabitEthernet0/5/0/1 ! ! ! router pim vrf default address-family ipv6 rp-address ::192:168:10:1 ! end
! vrf vpn1 address-family ipv6 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 192.168.10.1 255.255.255.255 ipv6 address ::192:168:10:1/128 ! interface GigabitEthernet0/4/0/1 vrf vpn1 ipv6 address 2013::102:1:1:1/96 ! interface FastEthernet0/5/1/0 ipv4 address 12.1.1.1 255.255.255.0 ! route-policy pass-all pass end-policy ! router ospf 100 router-id 1.1.1.1 area 0 interface Loopback0 ! interface FastEthernet0/5/1/0 ! ! ! router bgp 100 bgp router-id 1.1.1.1 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv6 unicast ! address-family vpnv6 unicast ! address-family ipv4 mdt ! neighbor 9.9.9.9 remote-as 100 update-source Loopback0 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! address-family vpnv6 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast maximum-paths ebgp 3 redistribute connected ! address-family ipv6 unicast maximum-paths ebgp 3 redistribute eigrp 1 ! ! ! mpls ldp router-id 1.1.1.1 interface FastEthernet0/5/1/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 interface all enable ! vrf vpn1 address-family ipv6 mdt default ipv4 232.1.1.1 interface all enable ! address-family ipv4 mdt source Loopback0 interface all enable ! address-family ipv6 interface all enable ! ! router eigrp 1 vrf vpn1 address-family ipv6 router-id 1.1.1.1 default-metric 1000 100 250 100 1000 autonomous-system 1 redistribute bgp 100 interface Loopback1 ! interface GigabitEthernet0/4/0/1 site-of-origin 1:1 ! ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 192.168.10.1 ! router pim vrf vpn1 address-family ipv6 rp-address ::192:168:10:1 ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
! vrf vpn1 address-family ipv6 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 9.9.9.9 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 10.10.10.10 255.255.255.255 ! interface FastEthernet0/4/1/0 ipv4 address 12.1.1.2 255.255.255.0 ! mpls ldp router-id 9.9.9.9 interface FastEthernet0/4/1/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 interface all enable ! vrf vpn1 address-family ipv6 mdt default ipv4 232.1.1.1 interface all enable ! address-family ipv4 multipath mdt source Loopback0 interface all enable ! address-family ipv6 interface all enable ! ! route-policy pass-all pass end-policy ! router eigrp 2 vrf vpn1 address-family ipv6 router-id 9.9.9.9 default-metric 1000 100 250 100 1000 autonomous-system 2 redistribute bgp 100 interface GigabitEthernet0/4/0/1 site-of-origin 2:2 ! ! ! ! router bgp 100 bgp router-id 9.9.9.9 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv6 unicast ! address-family vpnv6 unicast ! address-family ipv4 mdt ! neighbor 1.1.1.1 remote-as 100 update-source Loopback0 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! address-family vpnv6 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast maximum-paths ebgp 3 redistribute connected ! address-family ipv6 unicast maximum-paths ebgp 3 redistribute eigrp 2 ! ! ! router ospf 100 router-id 9.9.9.9 area 0 interface Loopback0 ! interface FastEthernet0/4/1/0 ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 192.168.10.1 ! router pim vrf vpn1 address-family ipv6 rp-address ::192:168:10:1 ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのマニュアルを参照してください。
! interface Loopback0 ipv4 address 122.122.122.122 255.255.255.255 ! interface GigabitEthernet0/5/0/0 ipv6 address 2013::80:1:1:2/126 ! interface GigabitEthernet0/5/0/1 ipv6 address 2013::122:1:1:2/96 ! multicast-routing address-family ipv6 interface all enable ! ! route-policy pass-all pass end-policy ! router eigrp 2 address-family ipv6 router-id 122.122.122.122 default-metric 1000 100 250 100 1000 redistribute connected interface GigabitEthernet0/5/0/1 ! ! ! router pim vrf default address-family ipv6 dr-priority 2 rp-address ::192:168:10:1 ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのマニュアルを参照してください。
! interface Loopback0 ipv4 address 101.101.101.101 255.255.255.255 ! interface GigabitEthernet0/5/0/0 ipv6 address 2013::90:1:1:2/126 ! interface GigabitEthernet0/5/0/1 ipv6 address 2013::102:1:1:2/96 ! multicast-routing address-family ipv4 interface all enable ! address-family ipv6 interface all enable ! ! ! route-policy pass-all pass end-policy ! router bgp 1 bgp router-id 101.101.101.101 address-family ipv6 unicast redistribute connected ! neighbor 2013::102:1:1:1 remote-as 100 address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! ! ! router pim vrf default address-family ipv6 rp-address ::192:168:10:1 ! end
! vrf vpn1 address-family ipv6 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 192.168.10.1 255.255.255.255 ipv6 address ::192:168:10:1/128 ! interface GigabitEthernet0/4/0/1 vrf vpn1 ipv6 address 2013::102:1:1:1/96 ! interface FastEthernet0/5/1/0 ipv4 address 12.1.1.1 255.255.255.0 ! route-policy pass-all pass end-policy ! router static address-family ipv4 unicast 223.0.0.0/8 5.9.0.1 ! ! router ospf 100 router-id 1.1.1.1 area 0 interface Loopback0 ! interface FastEthernet0/5/1/0 ! ! ! router bgp 100 bgp router-id 1.1.1.1 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv6 unicast ! address-family vpnv6 unicast ! address-family ipv4 mdt ! neighbor 9.9.9.9 remote-as 100 update-source Loopback0 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! address-family vpnv6 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast maximum-paths ebgp 3 redistribute connected ! address-family ipv6 unicast maximum-paths ebgp 3 redistribute connected ! neighbor 2013::102:1:1:2 remote-as 1 address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! ! ! ! mpls ldp router-id 1.1.1.1 interface FastEthernet0/5/1/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 interface all enable ! vrf vpn1 address-family ipv6 mdt default ipv4 232.1.1.1 interface all enable ! address-family ipv4 multipath mdt source Loopback0 interface all enable ! address-family ipv6 interface all enable ! ! router pim vrf vpn1 address-family ipv4 rp-address 192.168.10.1 ! router pim vrf vpn1 address-family ipv6 rp-address ::192:168:10:1 ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
! vrf vpn1 address-family ipv6 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 9.9.9.9 255.255.255.255 ! interface Loopback1 vrf vpn1 ipv4 address 10.10.10.10 255.255.255.255 ! interface GigabitEthernet0/4/0/1 vrf vpn1 ipv6 address 2013::122:1:1:1/96 ! interface FastEthernet0/4/1/0 ipv4 address 12.1.1.2 255.255.255.0 ! mpls ldp router-id 9.9.9.9 interface FastEthernet0/4/1/0 ! ! multicast-routing vrf vpn1 address-family ipv4 mdt data 233.1.0.0/16 threshold 3 mdt default ipv4 232.1.1.1 interface all enable ! vrf vpn1 address-family ipv6 mdt default ipv4 232.1.1.1 interface all enable ! address-family ipv4 multipath mdt source Loopback0 interface all enable ! address-family ipv6 interface all enable ! ! ! route-policy pass-all pass end-policy ! router bgp 100 bgp router-id 9.9.9.9 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family ipv6 unicast ! address-family vpnv6 unicast ! address-family ipv4 mdt ! neighbor 1.1.1.1 remote-as 100 update-source Loopback0 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! address-family vpnv6 unicast ! address-family ipv4 mdt ! ! vrf vpn1 rd 1:1 address-family ipv4 unicast maximum-paths ebgp 3 redistribute connected ! address-family ipv6 unicast maximum-paths ebgp 3 redistribute connected ! neighbor 2013::122:1:1:2 remote-as 2 address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! ! ! ! router ospf 100 router-id 9.9.9.9 area 0 interface Loopback0 ! interface FastEthernet0/4/1/0 ! ! ! router pim vrf vpn1 address-family ipv4 rp-address 192.168.10.1 ! router pim vrf vpn1 address-family ipv6 rp-address ::192:168:10:1 ! router pim vrf default address-family ipv4 rp-address 1.1.1.1 ! end
Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのマニュアルを参照してください。
! interface Loopback0 ipv4 address 122.122.122.122 255.255.255.255 ! interface GigabitEthernet0/5/0/0 ipv6 address 2013::80:1:1:2/126 ! interface GigabitEthernet0/5/0/1 ipv6 address 2013::122:1:1:2/96 ! multicast-routing address-family ipv4 interface all enable ! address-family ipv6 interface all enable ! ! ! route-policy pass-all pass end-policy ! router bgp 2 bgp router-id 122.122.122.122 address-family ipv6 unicast redistribute connected ! neighbor 2013::122:1:1:1 remote-as 100 address-family ipv6 unicast route-policy pass-all in route-policy pass-all out ! ! ! router pim vrf default address-family ipv6 dr-priority 2 rp-address ::192:168:10:1 ! end
multicast-routing address-family ipv4 mdt source Loopback0 interface all enable ! vrf vrf1 address-family ipv4 bgp auto-discovery rsvpte mdt static p2mp-te tunnel-mte1 interface all enable ! router igmp vrf vrf1 interface tunnel-mte1 static-group 232.1.1.1 192.1.1.2 !
router bgp 100 bgp router-id 110.110.110.110 address-family ipv4 unicast address-family vpnv4 unicast address-family ipv4 mvpn ! neighbor 130.130.130.130 remote-as 100 update-source Loopback0 address-family ipv4 unicast address-family vpnv4 unicast address-family ipv4 mvpn ! vrf vrf1 rd 1:1 bgp router-id 110.110.110.110 address-family ipv4 unicast redistribute connected address-family ipv4 mvpn ! !
multicast-routing address-family ipv4 mdt source Loopback0 interface all enable ! vrf vrf1 address-family ipv4 core-tree-protocol rsvp-te group-list mvpn-acl interface all enable ! ipv4 access-list mvpn-acl 10 permit ipv4 host 192.1.1.2 host 232.1.1.1 20 permit ipv4 any host 232.1.1.2
次の例は、MVPN エクストラネット ルーティングを設定する 2 つの方法を示しています。
設定作業全体については、MVPN エクストラネットルーティングの設定を参照してください。
次に、レシーバ PE ルータでソース MVRF を指定して、MVPN エクストラネット ルーティングを設定する例を示します。
ソース PE ルータとレシーバ PE ルータの両方を設定する必要があります。
interface Loopback5 ipv4 address 201.5.5.201 255.255.255.255 ! interface Loopback22 vrf provider-vrf ipv4 address 201.22.22.201 255.255.255.255 ! interface GigabitEthernet0/6/0/0 vrf provider-vrf ipv4 address 10.10.10.1 255.255.0.0 ! vrf provider-vrf address-family ipv4 unicast import route-target 1100:1 ! export route-target 1100:1 ! ! router bgp 1 regular BGP MVPN config vrf provider-vrf rd 1100:1 address-family ipv4 unicast redistribute connected ! ! multicast-routing vrf provider-vrf address-family ipv4 mdt data 226.1.4.0/24 threshold 3 log-traps mdt default ipv4 226.0.0.4 rate-per-route interface all enable accounting per-prefix ! ! address-family ipv4 nsf mdt source Loopback5 interface all enable ! ! router pim vrf provider-vrf address-family ipv4 rp-address 201.22.22.201 !
interface Loopback5 ipv4 address 202.5.5.202 255.255.255.255 ! interface GigabitEthernet0/3/0/2 vrf receiver-vrf ipv4 address 20.20.20.1 255.255.0.0 ! vrf provider-vrf address-family ipv4 unicast import route-target 1100:1 ! export route-target 1100:1 ! ! vrf receiver-vrf address-family ipv4 unicast import route-target 1100:1 1101:1 ! export route-target 1101:1 ! ! multicast-routing vrf provider-vrf address-family ipv4 log-traps mdt default ipv4 226.0.0.4 rate-per-route interface all enable accounting per-prefix ! vrf receiver_vrf address-family ipv4 log-traps mdt default ipv4 226.0.0.5 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback5 interface all enable ! router pim vrf provider-vrf address-family ipv4 rp-address 201.22.22.201 ! router pim vrf receiver_vrf address-family ipv4 rp-address 201.22.22.201 ! router bgp 1 regular BGP MVPN config vrf provider-vrf rd 1100:1 address-family ipv4 unicast redistribute connected ! vrf receiver_vrf rd 1101:1 address-family ipv4 unicast redistribute connected !
ルート ターゲットの設定に加えて、指定されたソース VRF に join を伝播するように、ルーティング ポリシー言語(RPL)ポリシーをレシーバ PE ルータ上のレシーバ VRF で設定できます。 ただし、この設定は任意です。
次の設定例は、レシーバ VRF が「provider_vrf_1」または「provider_vrf_2」を選択して PIM join を伝播するポリシーを示しています。
この例では、provider_vrf_1 は 227.0.0.0 ~ 227.255.255.255 の範囲内のマルチキャスト ストリームに使用され、provider_vrf_2 は 228.0.0.0 ~ 228.255.255.255 の範囲のストリームに使用されます。
route-policy extranet_streams_from_provider_vrf if destination in (227.0.0.0/32 ge 8 le 32) then set rpf-topology vrf provider_vrf_1 elseif destination in (228.0.0.0/32 ge 8 le 32) then set rpf-topology vrf provider_vrf_2 else pass endif end-policy ! router pim vrf receiver_vrf address-family ipv4 rpf topology route-policy extranet_streams_from_provider_vrf !
次に、ソース PE ルータでレシーバ MVRF を指定して、MVPN エクストラネット ルーティングを設定する例を示します。
(注) |
ソース PE ルータとレシーバ PE ルータの両方を設定する必要があります。 |
interface Loopback5 ipv4 address 202.5.5.202 255.255.255.255 ! interface GigabitEthernet0/3/0/2 vrf provider-vrf ipv4 address 20.20.20.1 255.255.0.0 ! vrf provider-vrf address-family ipv4 unicast import route-target 1100:1 ! export route-target 1100:1 ! ! vrf receiver-vrf address-family ipv4 unicast import route-target 1100:1 1101:1 ! export route-target 1101:1 ! ! router bgp 1 regular BGP MVPN config vrf provider-vrf rd 1100:1 address-family ipv4 unicast redistribute connected ! vrf receiver-vrf rd 1101:1 address-family ipv4 unicast redistribute connected ! ! multicast-routing vrf provider-vrf address-family ipv4 log-traps mdt default ipv4 226.0.0.4 rate-per-route interface all enable accounting per-prefix ! vrf receiver_vrf address-family ipv4 log-traps mdt default ipv4 226.0.0.5 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback5 interface all enable ! router pim vrf provider-vrf address-family ipv4 rp-address 201.22.22.201 ! router pim vrf receiver_vrf address-family ipv4 rp-address 201.22.22.201 !
interface Loopback5 ipv4 address 201.5.5.201 255.255.255.255 ! interface Loopback22 vrf receiver_vrf ipv4 address 201.22.22.201 255.255.255.255 ! interface GigabitEthernet0/6/0/0 vrf receiver_vrf ipv4 address 10.10.10.1 255.255.0.0 ! vrf receiver_vrf address-family ipv4 unicast import route-target 1100:1 1101:1 ! export route-target 1101:1 ! ! router bgp 1 regular BGP MVPN config vrf receiver_vrf rd 1101:1 address-family ipv4 unicast redistribute connected ! multicast-routing vrf receiver_vrf address-family ipv4 log-traps mdt default ipv4 226.0.0.5 rate-per-route interface all enable accounting per-prefix ! address-family ipv4 nsf mdt source Loopback5 interface all enable ! router pim vrf receiver_vrf address-family ipv4 rp-address 201.22.22.201 !
ルート ターゲットの設定に加えて、指定されたソース VRF に join を伝播するように、RPL ポリシーをソース PE ルータ上のレシーバ VRF で設定できます。 ただし、この設定は任意です。
次の設定は、レシーバ VRF が「provider_vrf_1」または「provider_vrf_2」を選択して PIM join を伝播するポリシーを示しています。 マルチキャスト ストリームのランデブー ポイント(RP)が 201.22.22.201 の場合は provider_vrf_1 が選択され、マルチキャスト ストリームの RP が 202.22.22.201 の場合には provider_vrf_2 が選択されます。
代わりに、ソース VRF に join を伝播するためのレシーバ VRF での RPL ポリシーの設定例に示すようにマルチキャスト グループベース ポリシーを設定することもできます。
route-policy extranet_streams_from_provider_rp if source in (201.22.22.201) then set rpf-topology vrf provider_vrf_1 else if source in (202.22.22.201) then set rpf-topology vrf provider_vrf_2 else pass endif end-policy ! router pim vrf receiver_vrf address-family ipv4 rpf topology route-policy extranet_streams_from_provider_rp rp-address 201.22.22.201 grange_227 rp-address 202.22.22.201 grange_228 !
次の例は、マルチキャスト ハブ アンド スポークを設定する 2 つの方法を示しています。
CE1------------------ PE1 ------------------------------------------------ PE3 ------------------ CE3
CE1、PE1、および PE3 は、すべて Cisco IOS XR ソフトウェア上にあり、CE3 には VRF インターフェイス上で Auto-RP を設定するために Cisco IOS ソフトウェアがあります。 Cisco IOS ソフトウェアを使用した CE ルータの設定については、該当する Cisco IOS ソフトウェアのマニュアルを参照してください。
A1-Hub-1 (bsr RP) A1-Hub-4 (auto-rp RP)
A1-Spoke-3
vrf A1-Hub-1 address-family ipv4 unicast import route-target 1000:10 1001:10 ! export route-target 1000:10 ! ! vrf A1-Hub-Tunnel address-family ipv4 unicast import route-target 1000:10 ! ! ! vrf A1-Spoke-Tunnel address-family ipv4 unicast import route-target 1001:10 ! ! ! router pim vrf A1-Hub-1 address-family ipv4 rpf topology route-policy A1-Hub-Policy bsr relay vrf A1-Hub-Tunnel bsr candidate-bsr 201.10.10.201 hash-mask-len 30 priority 4 bsr candidate-rp 201.10.10.201 group-list A1_PE1_RP_grange priority 4 interval 60 auto-rp relay vrf A1-Hub-Tunnel ! ! ! router pim vrf A1-Hub-Tunnel address-family ipv4 ! ! ! multicast-routing vrf A1-Hub-1 address-family ipv4 log-traps multipath rate-per-route interface all enable accounting per-prefix ! ! ! multicast-routing vrf A1-Hub-Tunnel address-family ipv4 mdt data 226.202.1.0/24 threshold 10 log-traps mdt default ipv4 226.202.0.0 rate-per-route accounting per-prefix ! ! ! multicast-routing vrf A1-Spoke-Tunnel address-family ipv4 mdt mtu 2000 mdt data 226.202.2.0/24 threshold 5 log-traps mdt default ipv4 226.202.0.1 rate-per-route accounting per-prefix ! ! ! router bgp 1 vrf A1-Hub-1 rd 1000:1 address-family ipv4 unicast route-target download redistribute connected redistribute eigrp 20 match internal external metric 1000 ! ! ! router bgp 1 vrf A1-Hub-Tunnel rd 1002:1 address-family ipv4 unicast redistribute connected ! ! ! router bgp 1 vrf A1-Spoke-Tunnel rd 1002:2 address-family ipv4 unicast redistribute connected ! ! ! route-policy A1-Hub-Policy if extcommunity rt matches-any (1000:10) then set rpf-topology vrf A1-Hub-Tunnel elseif extcommunity rt matches-any (1001:10) then set rpf-topology vrf A1-Spoke-Tunnel else pass endif end-policy ! route-policy A1-Spoke-Policy if extcommunity rt matches-any (1000:10) then set rpf-topology vrf A1-Hub-Tunnel else pass endif end-policy !
vrf A1-Hub-4 address-family ipv4 unicast import route-target 1000:10 1001:10 ! export route-target 1000:10 ! ! ! vrf A1-Spoke-2 address-family ipv4 unicast import route-target 1000:10 ! export route-target 1001:10 ! ! ! vrf A1-Hub-Tunnel address-family ipv4 unicast import route-target 1000:10 ! ! ! vrf A1-Spoke-Tunnel address-family ipv4 unicast import route-target 1001:10 ! ! ! router pim vrf A1-Hub-4 address-family ipv4 rpf topology route-policy A1-Hub-Policy bsr relay vrf A1-Hub-Tunnel listen auto-rp relay vrf A1-Hub-Tunnel ! ! ! router pim vrf A1-Spoke-2 address-family ipv4 rpf topology route-policy A1-Spoke-Policy bsr relay vrf A1-Hub-Tunnel listen auto-rp relay vrf A1-Hub-4 ! ! ! multicast-routing vrf A1-Hub-4 address-family ipv4 log-traps rate-per-route interface all enable accounting per-prefix ! ! ! multicast-routing vrf A1-Spoke-2 address-family ipv4 log-traps rate-per-route interface all enable accounting per-prefix ! ! ! multicast-routing vrf A1-Hub-Tunnel address-family ipv4 mdt data 226.202.1.0/24 threshold 10 log-traps mdt default ipv4 226.202.0.0 rate-per-route accounting per-prefix ! ! ! multicast-routing vrf A1-Spoke-Tunnel address-family ipv4 mdt data 226.202.2.0/24 threshold 5 log-traps mdt default ipv4 226.202.0.1 rate-per-route accounting per-prefix ! ! ! router bgp 1 vrf A1-Hub-4 rd 1000:4 address-family ipv4 unicast route-target download redistribute connected redistribute eigrp 4 match internal external metric 1000 ! ! ! router bgp 1 vrf A1-Spoke-2 rd 1001:2 address-family ipv4 unicast route-target download redistribute connected redistribute eigrp 6 match internal external metric 1000 ! ! router bgp 1 vrf A1-Hub-Tunnel rd 1002:1 address-family ipv4 unicast redistribute connected ! ! ! router bgp 1 vrf A1-Spoke-Tunnel rd 1002:2 address-family ipv4 unicast redistribute connected ! ! ! route-policy A1-Hub-Policy if extcommunity rt matches-any (1000:10) then set rpf-topology vrf A1-Hub-Tunnel elseif extcommunity rt matches-any (1001:10) then set rpf-topology vrf A1-Spoke-Tunnel else pass endif end-policy ! route-policy A1-Spoke-Policy if extcommunity rt matches-any (1000:10) then set rpf-topology vrf A1-Hub-Tunnel else pass endif end-policy !
vrf A1-Hub-1 address-family ipv4 unicast import route-target 1000:10 1001:10 ! export route-target 1000:10 ! ! ! multicast-routing vrf A1-Hub-1 address-family ipv4 log-traps rate-per-route interface all enable accounting per-prefix ! ! ! No router pim configuration required
ip vrf A1-Hub-4 rd 1000:4 route-target export 1000:10 route-target import 1000:10 route-target import 1001:10 ! ip vrf A1-Spoke-2 rd 1001:2 route-target export 1001:10 route-target import 1000:10 ! ip multicast-routing vrf A1-Hub-4 ip multicast-routing vrf A1-Spoke-2 interface Loopback10 ip vrf forwarding A1-Hub-4 ip address 103.10.10.103 255.255.255.255 ip pim sparse-mode ! ip pim vrf A1-Hub-4 autorp listener ip pim vrf A1-Hub-4 send-rp-announce Loopback10 scope 32 ip pim vrf A1-Hub-4 send-rp-discovery Loopback10 scope 32
マルチキャストの Turnaround では、ハブ サイトへの 2 インターフェイス接続が必要です。
CE をターンアラウンド ルータとして設定するには、CE が 2 つのインターフェイスを介して各 PE に接続され、各インターフェイスは hub-x-in vrf および hub-x-out vrf という個別のハブ サイト VRF に配置されます。 hub-x-in vrf はレシーバのスポーク サイトからハブ トンネルを介して受信した join を伝送し、hub-x-out vrf は、次の 4 つの基本ルールに違反せずに、スポーク トンネルを介して送信元スポーク サイトに向かって同じ join を伝送します。 送信元スポークは hub-x-out へのスポーク トンネルにトラフィックを送信し、このトンネルが、hub-x-in インターフェイス上のハブ トンネルに方向転換します。
A2-Spoke-1 A2-Hub-2
A2-Spoke-2 A2-Hub-3in
A2-Hub-2out
A2-Spoke-3(スポークに Auto-RP があります)
CE1------------------ PE1 ------------------------------------------------ PE2 ------------------ CE2
ハブ サイトによってエクスポートされたルートはハブ サイトとスポーク サイトでインポートされます。 スポーク サイトによってエクスポートされたルートは hub-x-out と hub-x-in の両方でインポートされ、ハブ サイトはハブ VRF ルート ターゲットによってスポーク ルートを逆にコアにエクスポートします。 これにより、1 つのスポーク サイトから発信されたルートが、他のすべてのスポーク サイトによって学習されますが、ネクストホップは hub-x-out になります。 たとえば、Spoke2 は Spoke1 の RPF を、ネクストホップ A2-Hub-3in で到達可能と見なします。 これは、マルチキャスト トラフィックの所要の方向転換の実現に役立つルート リークの基本的な違いです。
vrf A2-Spoke-1 address-family ipv4 unicast import route-target 4000:1 4000:2 4000:3 4000:4 ! export route-target 4001:1 ! ! !
vrf A2-Spoke-2
address-family ipv4 unicast import route-target 4000:1 4000:2 4000:3 4000:4 ! export route-target 4001:2 ! ! !
vrf A2-Hub-2 address-family ipv4 unicast import route-target 4000:1 4000:2 4000:3 4000:4 4001:1 4001:2 4001:3 4001:4 ! export route-target 4000:2 ! ! ! vrf A2-Hub-3out address-family ipv4 unicast import route-target 4000:1 4000:2 4000:3 4000:4 4001:1 --------à exports the spoke routes into CE2 into vrf default 4001:2 --------à exports the spoke routes into CE2 into vrf default 4001:3 --------à exports the spoke routes into CE2 into vrf default 4001:4 --------à exports the spoke routes into CE2 into vrf default ! export route-target 4000:4 ! ! ! vrf A2-Hub-3in address-family ipv4 unicast import route-target 4000:1 4000:2 4000:3 4000:4 ! export route-target 4000:3--------à selected spoke routes (in the prefix-set below) can be re-exported with hub route target so other spokes can reach them via A2-Hub-3in ! ! ! prefix-set A2-Spoke-family 112.31.1.0/24, 112.32.1.0/24, 152.31.1.0/24, 132.30.1.0/24, 102.9.9.102/32, 103.31.31.103/32, 183.31.1.0/24, 183.32.1.0/24 end-set ! route-policy A2-Spoke-family if destination in A2-Spoke-family then pass else drop endif end-policy ! router bgp 1 vrf A2-Hub-3in rd 4000:3 address-family ipv4 unicast route-target download redistribute connected ! neighbor 113.113.114.9 remote-as 12 address-family ipv4 unicast
route-policy A2-Spoke-family in ------スポーク サイトによる RPF A2-Hub-3in でのインポートが可能となるように、選択したスポーク ルートをハブ ルート ターゲットでリークします。
route-policy pass-all out ! ! ! ! router bgp 1 vrf A2-Hub-3out rd 4000:4 address-family ipv4 unicast route-target download redistribute connected ! ! ! router bgp 1 vrf A2-Hub-2 rd 4000:2 address-family ipv4 unicast route-target download redistribute connected redistribute eigrp 20 match internal external metric 1000 ! ! ! multicast-routing vrf A2-Hub-2 address-family ipv4 log-traps rate-per-route interface all enable accounting per-prefix ! ! ! multicast-routing vrf A2-Hub-3in address-family ipv4 log-traps rate-per-route interface all enable accounting per-prefix ! ! ! multicast-routing vrf A2-Hub-3out address-family ipv4 log-traps rate-per-route interface all enable accounting per-prefix ! ! ! router pim vrf A2-Hub-2 address-family ipv4 rpf topology route-policy A2-Hub-Policy bsr relay vrf A2-Spoke-3 listen auto-rp relay vrf A2-Hub-Tunnel ! ! ! router pim vrf A2-Hub-3in address-family ipv4 rpf topology route-policy A2-Hub-Policy ! ! ! router pim vrf A2-Hub-3out address-family ipv4 rpf topology route-policy A2-Hub-Policy ! ! ! route-policy A2-Hub-Policy if extcommunity rt matches-any (4000:1, 4000:2, 4000:3, 4000:4) then set rpf-topology vrf A2-Hub-Tunnel elseif extcommunity rt matches-any (4001:1, 4001:2, 4001:3, 4001:4) then set rpf-topology vrf A2-Spoke-Tunnel else pass endif end-policy !
任意の CE-PE プロトコルを使用できます。 この例では、A2-Hub-3out が、CE2 への EIGRP を通過するすべてのハブ アンド スポーク ルートをエクスポートします。
A2-Hub-3in は、ルート ポリシー A2-Spoke-family を使用して、選択したスポーク ルートを BGP を通じて PE2 に再インポートします。
router eigrp 20 vrf A2-Hub-3out address-family ipv4 default-metric 1000 1 255 1 1500 autonomous-system 20 redistribute bgp 1 interface GigabitEthernet0/1/0/1.13 hold-time 60 ! ! ! !
ここで A2-Hub-3in および A2-Hub-3out インターフェイスは、VRF のデフォルトにあり、ハブ サイトの VRF にはありません。
interface GigabitEthernet0/12/1/0.12 description To PE2 or vrf A2-Hub-3in ipv4 address 113.113.114.9 255.255.255.252 dot1q vlan 3001 ! interface GigabitEthernet0/12/1/0.13 description To PE2 or vrf A2-Hub-3out ipv4 address 113.113.114.13 255.255.255.252 dot1q vlan 3002 ! router bgp 12 nsr bgp graceful-restart address-family ipv4 unicast redistribute connected redistribute eigrp 20 ! neighbor 113.113.114.10 --à this is the A2-Hub-3in neighbor on PE2. remote-as 1 address-family ipv4 unicast route-policy pass-all in route-policy pass-all out ! ! !
次の例では、MLDP based MVPN を設定するための複数のプロファイルについて説明します。
vrf 1 vpn id 1:1 address-family ipv4 unicast import route-target 1:1 ! export route-target 1:1 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! route-policy mldp-1 set core-tree mldp-default end-policy ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng ! ! router bgp 100 mvpn address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mdt ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mdt ! ! vrf 1 rd 1:1 address-family ipv4 unicast redistribute connected ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! vrf 1 address-family ipv4 interface all enable mdt default mldp ipv4 1.1.1.1 accounting per-prefix ! ! router pim vrf 1 address-family ipv4 rpf topology route-policy mldp-1 rp-address 10.1.1.1 ! !
vrf 101 vpn id 101:101 address-family ipv4 unicast import route-target 101:101 ! export route-target 101:101 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback101 vrf 101 ipv4 address 10.1.101.1 255.255.255.255 ! route-policy mldp-101 set core-tree mldp-default end-policy ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng interface Loopback0 ! interface Loopback1 ! interface GigabitEthernet0/0/2/0 ! interface GigabitEthernet0/3/2/1 ! interface GigabitEthernet0/3/2/2 ! ! mpls traffic-eng router-id Loopback0 ! router bgp 100 mvpn address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! ! vrf 101 rd 101:101 address-family ipv4 unicast redistribute connected ! address-family ipv4 mvpn ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! ! router pim vrf 101 address-family ipv4 rpf topology route-policy mldp-101 vpn-id 101 rp-address 10.1.101.1 ! !
vrf 250 address-family ipv4 unicast import route-target 250:250 ! export route-target 250:250 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback250 vrf 250 ipv4 address 10.1.250.1 255.255.255.255 ! route-policy mldp-250 set core-tree mldp-inband end-policy ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng interface Loopback0 ! interface Loopback1 ! interface GigabitEthernet0/0/2/0 ! interface GigabitEthernet0/3/2/1 ! interface GigabitEthernet0/3/2/2 ! ! mpls traffic-eng router-id Loopback0 ! router bgp 100 address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! ! vrf 250 rd 250:250 address-family ipv4 unicast redistribute connected ! address-family ipv4 mvpn ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! vrf 250 address-family ipv4 mdt mldp in-band-signaling interface all enable ! ! router pim vrf 250 address-family ipv4 rpf topology route-policy mldp-250 rp-address 10.1.250.1 ! !
vrf 251 address-family ipv4 unicast import route-target 251:251 ! export route-target 251:251 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback251 vrf 251 ipv4 address 10.11.1.1 255.255.255.255 ! route-policy mldp-251 set core-tree mldp-partitioned-mp2mp end-policy ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng interface Loopback0 ! interface Loopback1 ! interface GigabitEthernet0/0/2/0 ! interface GigabitEthernet0/3/2/1 ! interface GigabitEthernet0/3/2/2 ! ! mpls traffic-eng router-id Loopback0 ! router bgp 100 address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! ! vrf 251 rd 251:251 address-family ipv4 unicast redistribute connected ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! vrf 251 address-family ipv4 mdt partitioned mldp ipv4 mp2mp interface all enable ! ! router pim vrf 251 address-family ipv4 rpf topology route-policy mldp-251 rp-address 10.11.1.1 ! !
vrf 301 address-family ipv4 unicast import route-target 301:301 ! export route-target 301:301 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback301 vrf 301 ipv4 address 10.11.51.1 255.255.255.255 ! route-policy mldp-301 set core-tree mldp-partitioned-mp2mp end-policy ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng interface Loopback0 ! interface Loopback1 ! interface GigabitEthernet0/0/2/0 ! interface GigabitEthernet0/3/2/1 ! interface GigabitEthernet0/3/2/2 ! ! mpls traffic-eng router-id Loopback0 ! router bgp 100 address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! ! vrf 301 rd 301:301 address-family ipv4 unicast redistribute connected ! address-family ipv4 mvpn ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! vrf 301 address-family ipv4 bgp auto-discovery mldp mdt partitioned mldp ipv4 mp2mp interface all enable ! ! router pim vrf 301 address-family ipv4 rpf topology route-policy mldp-301 rp-address 10.11.51.1 ! !
vrf 401 address-family ipv4 unicast import route-target 401:401 ! export route-target 401:401 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback401 vrf 401 ipv4 address 10.11.151.1 255.255.255.255 ! route-policy mldp-401 set core-tree mldp-partitioned-p2mp end-policy ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng interface Loopback0 ! interface Loopback1 ! interface GigabitEthernet0/0/2/0 ! interface GigabitEthernet0/3/2/1 ! interface GigabitEthernet0/3/2/2 ! ! mpls traffic-eng router-id Loopback0 ! router bgp 100 address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! ! vrf 401 rd 401:401 address-family ipv4 unicast redistribute connected ! address-family ipv4 mvpn ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! vrf 401 address-family ipv4 bgp auto-discovery mldp mdt partitioned mldp ipv4 p2mp interface all enable ! ! router pim vrf 401 address-family ipv4 rpf topology route-policy mldp-401 rp-address 10.11.151.1 !
vrf 501 address-family ipv4 unicast import route-target 501:501 ! export route-target 501:501 ! ! ! interface Loopback0 ipv4 address 1.1.1.1 255.255.255.255 ! interface Loopback501 vrf 501 ipv4 address 10.111.1.1 255.255.255.255 ! <no route policy?> vrf 501 rd 501:501 address-family ipv4 unicast redistribute connected ! address-family ipv4 mvpn ! ! router ospf 1 address-family ipv4 unicast area 0 mpls traffic-eng interface Loopback0 ! interface Loopback1 ! interface GigabitEthernet0/0/2/0 ! interface GigabitEthernet0/3/2/1 ! interface GigabitEthernet0/3/2/2 ! ! mpls traffic-eng router-id Loopback0 ! router bgp 100 address-family ipv4 unicast redistribute connected ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! neighbor 5.5.5.5 remote-as 100 update-source Loopback0 address-family ipv4 unicast ! address-family vpnv4 unicast ! address-family vpnv6 unicast ! address-family ipv4 mvpn ! ! vrf 501 rd 501:501 address-family ipv4 unicast redistribute connected ! address-family ipv4 mvpn ! ! mpls traffic-eng interface GigabitEthernet0/0/2/0 ! ! mpls ldp router-id 1.1.1.1 graceful-restart mldp logging internal ! <all core-facing interfaces> ! ! multicast-routing address-family ipv4 nsf mdt source Loopback0 interface all enable accounting per-prefix ! vrf 501 address-family ipv4 bgp auto-discovery pim mdt default ipv4 232.1.1.1 interface all enable ! ! router pim vrf 501 address-family ipv4 rp-address 10.111.1.1 ! !
関連項目 |
参照先 |
---|---|
マルチキャスト コマンド リファレンス |
『Cisco ASR 9000 Series Aggregation Services Router Multicast Command Reference』 |
スタートアップ資料 |
『Cisco ASR 9000 Series Aggregation Services Router Getting Started Guide』 |
モジュラ Quality of Service コマンド リファレンス |
『Cisco ASR 9000 Series Aggregation Services Router Modular Quality of Service Command Reference』 |
ルーティング コマンド リファレンスおよびコンフィギュレーション マニュアル |
『Cisco ASR 9000 Series Aggregation Services Router Routing Command Reference』 『Cisco ASR 9000 Series Aggregation Services Router Routing Configuration Guide』 |
ユーザ グループとタスク ID に関する情報 |
『Cisco ASR 9000 Series Aggregation Services Router System Security Configuration Guide』 |
