Cisco ASR 9000 シリーズ アグリゲーション サービス ルータの 概要およびリファレンス ガイド

前面パネルのコネクタ

この項では、RSP カードの前面パネルおよびコネクタについて説明します。

管理 LAN ポート

アウトオブバンド管理ポートとして使用できる 2 つのトリプルスピード（10M/100M/1000M）管理 LAN RJ-45 コネクタが用意されています。管理 LAN の速度は自動ネゴシエーションされます。

コンソール ポート

EIA/TIA-232 RJ-45 コンソール ポートには、コンソール端末を接続するための Data Circuit-terminating Equipment（DCE; データ回線終端装置）インターフェイスが備わっています。このポートのデフォルトは、9600 ボー、8 データ、パリティなし、1 ストップ ビット、ソフトウェア ハンドシェイク方式です。

補助ポート

EIA/TIA-232 RJ-45 補助ポートには、フロー制御をサポートする Data Circuit-terminating Equipment（DCE; データ回線終端装置）インターフェイスが備わっています。このポートを使用して、モデム、Channel Service Unit（CSU; チャネル サービス ユニット）、または Telnet 管理用の他のオプション機器を接続します。このポートのデフォルトは、9600 ボー、8 データ、パリティなし、1 ストップ ビット、ソフトウェア ハンドシェイク方式です。

アラーム出力

RSP 上のアラーム回路により、RSP 前面パネルの 9 ピン アラーム出力コネクタを使用してアクセスできるドライ メイク接点がアクティブにされます。各 RSP カードで 3 つのアラーム出力接点のセットが駆動されます。ノーマル オープン接点およびノーマル クローズ接点の両方を使用できます。

アクティブ RSP でだけアラーム出力が駆動されます。スタンバイ RSP へのスイッチオーバーが発生すると、新たにアクティブになった RSP によりアラーム出力が駆動されます。

同期ポート

同期 0 および同期 1 ポートは、Building Integrated Timing System（BITS; ビルディング総合タイミング システム）ポートとして設定できるタイミング ポートです。BITS ポートでは、外部同期ソース用の接続を実現し、複数のネットワーク ノードで正確な周波数制御を確立します（アプリケーションで必要な場合）。RSP カードには Synchronous Equipment Timing Source（SETS; 同期装置タイミング ソース）が含まれており、外部 BITS タイミング インターフェイスから周波数参照を受信したり、受信インターフェイス（ギガビット イーサネット、10 ギガビット イーサネット、または SONET インターフェイスなど）から回復されたクロック信号から周波数参照を受信できるようになっています。RSP SETS 回路では、受信したタイミング信号がフィルタリングされ、それを使用して発信イーサネット インターフェイスまたは BITS 出力ポートが駆動されます。

タイミング ポートは、J.211 または UTI ポートとして設定することもできます。Universal Timing Interface（UTI; ユニバーサル タイミング インターフェイス）ポートは、外部 UTI サーバに接続して複数のルータ間でタイミングと周波数を同期するために使用されます。タイミング機能により、ネットワーク パフォーマンスの測定（たとえば、VPN 全体での遅延の測定）用にネットワークのリアルタイム クロックの正確な同期が可能になります。周波数参照は BITS 入力のように機能します。

前面パネルのインジケータ

RSP カードには、システム情報を表示するために 8 つの個別 LED インジケータおよび LED マトリクスが備わっています。

表 2-1 に、RSP 前面パネルにある 8 つの個別 LED のディスプレイ定義を示します。

LED マトリクス ディスプレイ

LED マトリクスには、4 文字で構成される行が 1 行表示されます。CPU の電源がオンになると、マトリクスがアクティブになり、ブート プロセスのステージが表示されます。また、通常の動作時には実行時情報が表示されます。CAN バス コントローラに問題が発生すると、エラー メッセージが表示されます。

LED マトリクスのブート ステージおよび実行時ディスプレイ

表 2-2 に、ブート プロセスのステージと実行時情報を表示する LED マトリクスを示します。

画面の更新速度が非常に速いため、正常なブートアップ プロセス中にはこれらのメッセージのすべてを確認できるわけではありません。ブートアップ プロセス中に障害が検出された場合、メッセージは表示されたままになり、ブートアップ プロセスが停止したステージが示されます。

可能な場合は、RSP カードに障害情報のログが記録され、カードがリブートします。

LED マトリクスの CAN バス コントローラ エラー ディスプレイ

表 2-3 に、RSP カードで電源投入時自己診断テストのいずれかが失敗した場合に LED マトリクスに表示されるエラー メッセージを示します。

プッシュ ボタン

RSP カードの前面パネルには、2 つのプッシュ ボタンが備わっています。

Alarm Cutoff（ACO; アラーム カットオフ）：ACO アクティベーションによりアラーム出力が抑制されます。クリティカル アラームがアクティブなときに ACO ボタンを押すと、ACO LED が点灯し、対応するアラーム出力接点がノーマル オープン（非アラーム）状態に戻るため、アラームが抑制されます。ACO アクティベーションの後で後続のクリティカル アラームが検出され、アクティブになると、ACO 機能が非アクティブになり、ユーザに新しいアラームの着信が通知されます。この場合、ACO LED が消灯し、アクティブ アラームが再び示されます（アラーム出力接点がアラーム状態になります）。

ランプ テスト：ランプ テスト ボタンを押すと、ボタンを放すまで、RSP ステータス LED、ラインカード ステータスおよびポート LED、およびファン トレイ LED が点灯します。LED マトリクス ディスプレイには影響しません。

機能説明

1 つの RSP カードにスイッチ ファブリック機能とルート プロセッサ機能の両方が備わっています。また、RSP カードには、バックプレーン イーサネット、タイミング、およびシャーシ コントロール用の共有リソースも用意されています。冗長 RSP カードは、シャーシのプロビジョニング、管理、およびデータ プレーン スイッチングの中央制御ポイントとなります。

スイッチ ファブリック

RSP カードのスイッチ ファブリック部分では、イーサネット ラインカードが互いに結合されています。Cisco ASR 9000 シリーズ ルータでは、スイッチ ファブリックは複数のパラレル プレーンの単一スイッチング ステージとして設定されます。ファブリックは異なるラインカード間でパケットを転送するために使用されますが、パケット処理機能は兼ね備えていません。各ファブリック プレーンは、単一ステージ、ノンブロッキング、およびパケットベースのストア アンド フォワード スイッチです。ファブリック輻輳を管理するために、RSP カードには集中 Virtual Output Queue（VOQ; 仮想出力キュー）調停機能も備わっています。

スイッチ ファブリックでは、スロットあたり 80 Gbit/s 配信できます。

スイッチ ファブリックは 1+1 冗長であり、各冗長 RSP カードで 1 つのファブリックが使用されます。各 RSP カードでは、ルータのスループット仕様を満たす十分なスイッチング キャパシティが伝送されるため、完全な冗長性が確保されます。

図 2-5 に、スイッチ ファブリックの相互接続を示します。

図 2-5 スイッチ ファブリックの相互接続

ユニキャスト トラフィック

スイッチを通過するユニキャスト トラフィックは、VOQ スケジューラ チップで管理されます。VOQ スケジューラでは、パケットをスイッチに送信できるように、パケットを受信するスイッチの出力側でバッファを使用できるようにします。このメカニズムにより、出力カードの輻輳状況に関係なく、すべての入力ラインカードから出力カードに均等にアクセスできるようになります。

VOQ メカニズムはオーバーレイであり、スイッチ ファブリック自体とは分離されています。VOQ 調停では、スイッチ ファブリックは直接制御しませんが、スイッチに伝送されたトラフィックがスイッチを出るときにその最終的な到達場所が存在するようにします。これにより、ファブリック内での輻輳が防止されます。

VOQ スケジューラも 1 対 1 の冗長であり、2 つの各冗長 RSP カードで 1 つの VOQ スケジューラ チップが使用されます。

マルチキャスト トラフィック

マルチキャスト トラフィックは、スイッチ ファブリックでレプリケートされます。マルチキャスト（ユニキャスト フラッディングを含む）の場合、Cisco ASR 9000 シリーズ ルータでは、システム内の分岐ポイントで必要に応じてパケットがレプリケートされます。そのため、マルチキャスト パケットを効率的にレプリケートでき、同じパケットの複数のコピーによる負荷が特定のパスにかからなくてすみます。

スイッチ ファブリックには、ダウンリンク出力ポートへのマルチキャスト パケットをレプリケートするための機能が備わっています。また、ラインカードには、複数のコピーを単一ポートの別々のトンネルまたは接続回路内に入れるための機能が備わっています。

システムには、64K ファブリック マルチキャスト グループが用意されています。そのため、必要なダウンリンク パスに対してだけレプリケーションを実行でき、すべてのマルチキャスト トラフィックをすべてのパケット プロセッサに送信する必要はありません。システム内の各マルチキャスト グループを設定して、どのラインカードおよびそのカードのどのパケット プロセッサをパケットのレプリケート先にするかを決定できます。マルチキャストは VOQ メカニズムによる調停の対象にはなりませんが、スイッチ ファブリック内の輻輳ポイントでの調停の対象にはなります。

ルート プロセッサの機能

Route Processor（RP; ルート プロセッサ）では、通常のシャーシ管理機能が実行されます。Cisco ASR 9000 シリーズでは Cisco IOS XR ソフトウェアが実行されるため、RP ではシャーシ制御および管理用ソフトウェアの中核部分が実行されます。

RP の補助的な機能として、ブート メディア、Building Integrated Timing Supply（BITS; ビル内統合タイミング供給源）タイミング、精密なクロック同期、バックプレーン イーサネット通信、および（別個の CAN バス コントローラ ネットワークを介した）電源制御があります。

RP の主要機能は、スイッチ ファブリックを介してシャーシ内のラインカードおよび他の RSP カードと通信できることです。

図 2-6 に、ルート プロセッサの相互接続を示します。

図 2-6 ルート プロセッサの相互接続

プロセッサ間通信

RSP カードは、Ethernet Over Backplane Channel（EOBC）ギガビット イーサネット スイッチを介して各ラインカード上のコントロール プロセッサと通信します。このパスは、InterProcess Communication（IPC; プロセス間通信）などのプロセッサ間通信用です。アクティブ RSP カードは、EOBC を使用してスタンバイ RSP カード（取り付けられている場合）とも通信します。

ルート プロセッサ/ファブリックの相互接続

スイッチ ファブリックとの通信をイネーブルにするために、RSP カードでは、ファブリックにファブリック インターフェイス チップを装着し、パケット転送 FPGA を使用してギガビット イーサネット インターフェイスを介して RP に接続しています。このパスは、RSP カードに転送される外部トラフィック用としてラインカード ネットワーク プロセッサによって使用されます。

パケット転送 FPGA には、次の 3 つの主要機能があります。

• ファブリック インターフェイス チップで使用されるヘッダーとルート プロセッサ上のイーサネット インターフェイスで交換されるヘッダーとの間のパケット ヘッダー変換

• ファブリック インターフェイス チップの 20 Gbps DDR バスとプロセッサ上の 1 Gbps インターフェイスとの間の I/O インターフェイス プロトコル変換（レート マッチング）

• パケット転送 FPGA 内の出力ファブリック バッファでのオーバーフローを回避するためのフロー制御（ファブリック輻輳の場合）

機能説明

Cisco ASR 9000 シリーズ ルータ用のイーサネット ラインカードでは、64 バイトの小さなパケットのラインレート フォワーディング スループットが実現されます。着脱可能小型フォーム ファクタ（SFP、SFP+ または XFP）トランシーバ モジュール ポートは、状態の変化と光学モニタの値を追跡するために定期的にポーリングされます。パケット機能は、Network Processor Unit（NPU; ネットワーク プロセッサ ユニット）ASIC 内にインプリメントされています（図 2-7 を参照）。

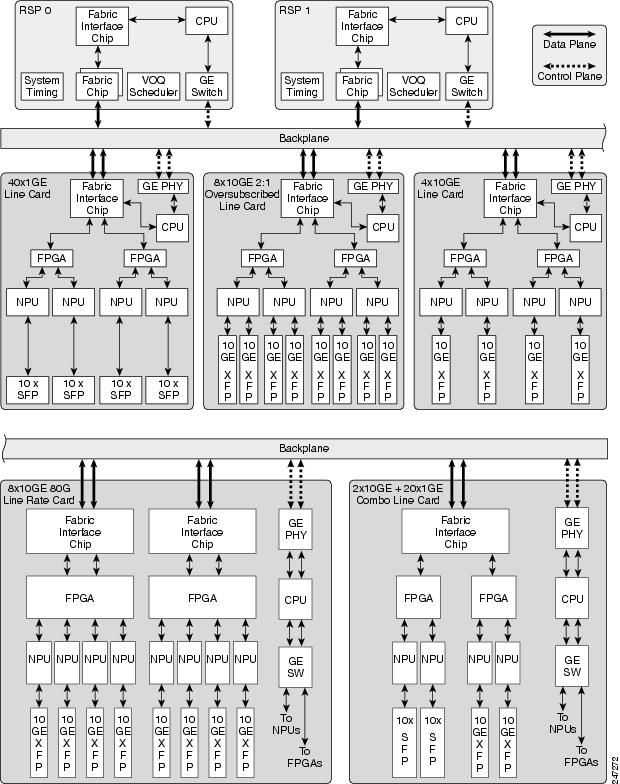

図 2-7 一般的なラインカード データ プレーンのブロック図

ほとんどのラインカードにはカードごとに 4 個の NPU があります（80 G ライン レート カードには 8 個）。NPU からのデータ パスは 2 つあります。プライマリ パスは、ブリッジ FPGA（ヘッダーが操作されインターフェイス変換が実行される）、ファブリック インターフェイス ASIC（VOQ を使用してパケットがキューイングされる）、バックプレーン（パケットが RSP ファブリックに送信される）の順です。このパスでは、すべてのメイン データが処理されるとともに、RSP カードの CPU にルーティングされるデータが制御されます。2 つ目のパスは、スイッチド ギガビット イーサネット リンクを介してローカル CPU に向かうものです。この 2 つ目のリンクは、ラインカードの CPU にルーティングされる制御データまたはファブリック リンクを介して RSP カードに送信されるパケットを処理するために使用されます。

バックプレーン ギガビット イーサネット リンク（各 RSP カードに対して 1 つ）は、アプリケーション イメージのダウンロード、IOS XR ソフトウェアからのシステム設定データ、統計の収集、ラインカードの電源投入とリセット コントロールなど、コントロール プレーン機能用に主に使用されます。

CAN Bus Controller（CBC; CAN バス コントローラ）では、電源動作および電源投入時リセット機能が管理されます。CBC のローカル 3.3 V レギュレータは、ブートアップ時にバックプレーンからの 10 V を使用して作動します。その後、電源シーケンサを使用して、カード上の残りの回路の電源投入が制御されます。

各 NPU では、単純な設定で、入力および出力を含めて 1 秒あたり合計で約 2,500 ～ 3,000 万パケットを処理できます。より多くのパケット処理機能をイネーブルにすると、パイプラインで処理できる 1 秒あたりのパケット数が減ります。これは、NPU の 15 Gbps の双方向パケット処理機能に相当します。外部インターフェイスからの最小パケット サイズは 64 バイト、最大パケット サイズは 9 KB（9216）です。NPU では最大で 16 KB のフレームを処理でき、ブリッジ FPGA およびファブリック インターフェイス チップは 10 KB のフレーム サイズを処理するように設計されています。

パケット ストリームは NPU によって処理され、ギガビット イーサネット リンクを介してローカル CPU にローカルにルーティングされるか、2 つのブリッジ FPGA およびファブリック インターフェイス チップを介して RSP ファブリック カードにルーティングされます。4 つの NPU から 2 つのブリッジ FPGA へのパスの合計帯域幅は 60 Gbps です。2 つのブリッジ FPGA からファブリック インターフェイス チップへのパスの合計帯域幅は 60 Gbps です。ファブリック インターフェイス チップからバックプレーンへの合計帯域幅は 46 Gbps 冗長です。ファブリック インターフェイス チップは、4 つの 23 Gbps リンクを介してバックプレーンに接続します。

各 NPU では、（パケット サイズと処理要件に応じて）最大 15 Gbps のラインレートのトラフィックを処理できます。ラインカードでは、レイヤ 2/レイヤ 3 スイッチングを実現するために多くの異なるイーサネット プロトコルを処理できます。各 NPU では、完全にサブスクライブされた設定で 30 Gbps のラインレートのデータを処理できます。ポート間のすべてのスイッチングは、バックプレーンからすべてのラインカードに接続された RSP カードで処理されます。VOQ は、ラインカードおよび RSP カードの両方のファブリック インターフェイス チップにインプリメントされています。これにより、すべての入力データ パスでそれぞれの出力データ ポートに均等にアクセスできるようになっています。

ファブリック インターフェイス ASIC からのバックプレーン上で使用可能なファブリック帯域幅は 80 Gbps ですが、インターフェイスを介して送信される使用可能データは最大で 40 Gbps だけであり、その他は発生したオーバーヘッド トラフィック（46 Gbps）になります。

40 ポート ギガビット イーサネット（40x1GE）ラインカード

40 ポート ギガビット イーサネット（40x1GE）ラインカードには、SFP モジュールに接続する 40 のポートが備わっています。SFP モジュールでは、4 つの NPU への SGMII 接続を介して 40 ギガビット イーサネット インターフェイスが処理されます。40 の SFP ポートは、10 ポートずつの 4 つのブロックにまとめられています。10 ポートずつの各ブロックは、SGMII シリアル バス インターフェイスを介して 1 つの NPU に接続されます。

40x1GE ラインカードには、基本バージョン、拡張バージョン、およびローキュー バージョンがあります。これらのバージョンは機能的には同等です。ただし、拡張バージョンのラインカードでは、通常、基本ラインカードの 2 倍の規模のサービスが提供されます。

図 2-8 に、40x1GE ラインカードのブロック図を示します。また、図 2-9 に、前面パネルのコネクタとインジケータを示します。

図 2-8 40 ポート ギガビット イーサネット（40x1GE）ラインカードのブロック図

図 2-9 40 ポート ギガビット イーサネット（40x1GE）ラインカードの前面パネル

8 ポート 10 ギガビット イーサネット（8x10GE）2:1 オーバーサブスクライブ型ラインカード

8 ポート 10 ギガビット イーサネット（8x10GE）2:1 オーバーサブスクライブ型ラインカードには、8 個の 10 ギガビット イーサネット オーバーサブスクライブ型 XFP モジュール ポートがあります。10 ギガビット イーサネット ポートの 2 つは、4 つの各 NPU 上の XAUI インターフェイスに接続します。

8x10GE 2:1 オーバーサブスクライブ型ラインカードには、基本バージョン、拡張バージョン、およびローキュー バージョンがあります。これらのバージョンは機能的には同等です。ただし、拡張バージョンのラインカードでは、通常、基本ラインカードの 2 倍の規模のサービスが提供されます。

図 2-10 に、8x10GE 2:1 オーバーサブスクライブ型ラインカードのブロック図を示します。また、図 2-11 に、前面パネルのコネクタとインジケータを示します。

図 2-10 8 ポート 10 ギガビット イーサネット（8x10GE）2:1 オーバーサブスクライブ型ラインカードのブロック図

図 2-11 8 ポート 10 ギガビット イーサネット（8x10GE）2:1 オーバーサブスクライブ型ラインカードの前面パネル

4 ポート 10 ギガビット イーサネット（4x10GE）ラインカード

4 ポート 10 ギガビット イーサネット（4x10GE）ラインカードには、4 個の 10 ギガビット イーサネット XFP モジュール ポートがあります。10 ギガビット イーサネット ポートの 1 つは、4 つの各 NPU 上の XAUI インターフェイスに接続します。

4x10GE ラインカードには、基本バージョン、拡張バージョン、およびローキュー バージョンがあります。これらのバージョンは機能的には同等です。ただし、拡張バージョンのラインカードでは、通常、基本ラインカードの 2 倍の規模のサービスが提供されます。

図 2-12 に、4x10GE ラインカードのブロック図を示します。また、図 2-13 に、前面パネルのコネクタとインジケータを示します。

図 2-12 4 ポート 10 ギガビット イーサネット（4x10GE）ラインカード:ブロック図

図 2-13 4 ポート 10 ギガビット イーサネット（4x10GE）ラインカードの前面パネル

8 ポート 10 ギガビット イーサネット（8x10GE）80 Gbps ライン レート カード

8 ポート 10 ギガビット イーサネット（8x10GE）80 Gbps ライン レート カードには 8 個の 10 ギガビット イーサネット XFP モジュール ポートがあります。10 ギガビット イーサネット ポートの 1 つは、8 つの各 NPU 上の XAUI インターフェイスに接続します。8x10GE 80 Gbps ライン レート カードは、デフォルトの LAN モードのほか、WAN PHY および OTN モードをサポートします。

8x10GE 80 Gbps ライン レート カードには、基本バージョン、拡張バージョン、およびローキュー バージョンがあります。これらのバージョンは機能的には同等です。ただし、拡張バージョンのラインカードでは、通常、基本ラインカードの 2 倍の規模のサービスが提供されます。

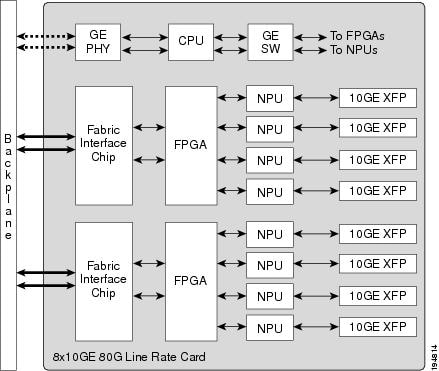

図 2-14 に、8x10GE 80 G ライン レート カードのブロック図を示します。また、図 2-15 に、前面パネルのコネクタとインジケータを示します。

図 2-14 8 ポート 10 ギガビット イーサネット（8x10GE）80 Gbps ライン レート カードのブロック図

図 2-15 8 ポート 10 ギガビット イーサネット（8x10GE）80 Gbps ライン レート カードの前面パネル

2 ポート 10 ギガビット イーサネット プラス 20 ポート 1 ギガビット イーサネット（2x10GE + 20x1GE）コンビネーション ラインカード

2 ポート 10 ギガビット イーサネット プラス 20 ポート 1 ギガビット イーサネット（2x10GE + 20x1GE）コンビネーション ラインカードには 2 個の 10 ギガビット イーサネット XFP モジュール ポートと、20 個の 1 ギガビット イーサネット SFP モジュール ポートがあります。各ポート（XFP または SFP）は 4 つの NPU のうちいずれかの XAUI インターフェイスに接続します。2x10GE + 20x1GE コンビネーション ラインカードは、デフォルトの LAN モードのほか、WAN PHY および OTN モードをサポートします。

2x10GE + 20x1GE コンビネーション ラインカードには、基本バージョン、拡張バージョン、およびローキュー バージョンがあります。これらのバージョンは機能的には同等です。ただし、拡張バージョンのラインカードでは、通常、基本ラインカードの 2 倍の規模のサービスが提供されます。

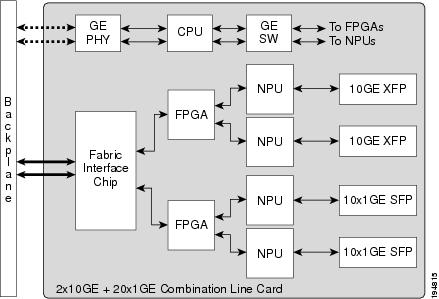

図 2-16 に、2x10GE + 20x1GE コンビネーション ラインカードのブロック図を示します。また、図 2-17 に、前面パネルのコネクタとインジケータを示します。

図 2-16 2 ポート 10 ギガビット イーサネット プラス 20 ポート ギガビット イーサネット（2x10GE + 20x1GE）コンビネーション ラインカードのブロック図

図 2-17 2 ポート 10 ギガビット イーサネット プラス 20 ポート 1 ギガビット イーサネット（2x10GE + 20x1GE）コンビネーション ラインカードの前面パネル

16 ポート 10 ギガビット イーサネット（16x10GE）オーバーサブスクライブ型ラインカード

16 ポート 10 ギガビット イーサネット（16x10GE）オーバーサブスクライブ型ラインカードには、16 個の 10 ギガビット イーサネット オーバーサブスクライブ型 SFP+（10 ギガビット イーサネット SFP）モジュール ポートがあります。10 ギガビット イーサネット ポートの 2 つは、8 つの各 NPU 上の XAUI インターフェイスに接続します。

16x10GE オーバーサブスクライブ型ラインカードは、基本バージョンを使用できます。

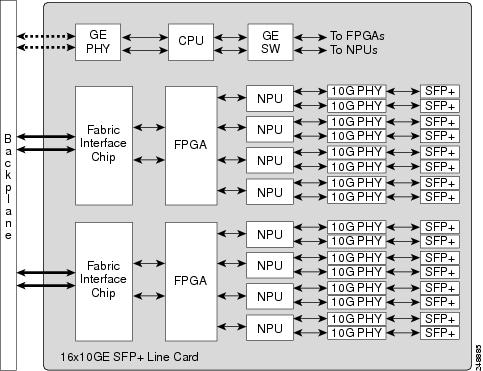

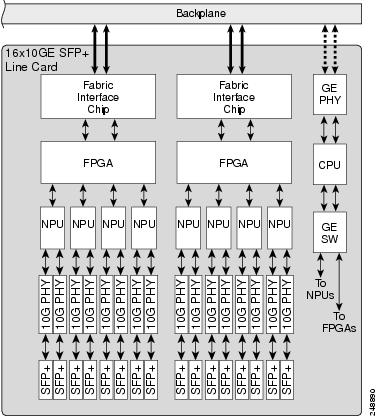

図 2-18 に、16x10GE オーバーサブスクライブ型ラインカードのブロック図を示します。また、図 2-19 に、前面パネルのコネクタとインジケータを示します。

図 2-18 16x10GE オーバーサブスクライブ型ラインカードのブロック図

図 2-19 16 ポート 10 ギガビット イーサネット（16x10GE）オーバーサブスクライブ型ラインカードの前面パネル

システム電源冗長性

AC 電源システムと DC 電源システムの両方に、シャーシの設定に応じてシステム電源冗長性があります。各シェルフには最大で 3 つのモジュールを装着できます。また、各シェルフは、複数の電源構成用に設定できます（図 1-13を参照）。電源システムの冗長性の詳細については、「電源の冗長性」を参照してください。

AC 電源モジュール

各 AC 電源シェルフには、最大で 3 つの AC/DC 電源モジュール（図 2-24 を参照）を取り付けることができます。ASR 9010 ルータでは、2 つの AC 電源シェルフと合計 6 つの AC 電源モジュールを取り付けて、最大で 3 + 3 の電源冗長性を実現できます。

ASR 9006 ルータでは、1 つの AC 電源シェルフと合計 3 つの AC 電源モジュールを取り付けて、最大で 2 + 1 の電源冗長性を実現できます。

図 2-24 AC 電源モジュール

AC 電源シェルフ

AC 電源シェルフ（図 2-25）には、20-A UL/CSA 認定、16-IEC 認定の 3 つの AC レセプタクルが備わっています。各レセプタクルには、電源コードを保持するためのベイル ロック保持ブラケットがあります。AC 電源シェルフからの DC 出力電源は、バックプレーン上の電源バスに結合される 2 つの電源ブレードによってルータに接続されます。システム通信は、バックプレーンからの I2C ケーブルを介して行われます。

図 2-25 AC 電源シェルフの背面パネル

AC シェルフの電源スイッチ

各 AC 電源シェルフには、シェルフに取り付けられている 3 つの電源モジュールの電源を同時に投入または切断できる単極単投の電源スイッチが備わっています。電源モジュールの電源が切断されると、DC 出力電力のみが切断され、電源モジュール ファンおよび LED は機能し続けます。

AC 入力電圧範囲

各 AC モジュールでは、個々の単相 220-VAC 20-A 電源を使用できます。 表 A-8 に指定された AC 入力電圧の限度を示します。所定の電圧は単相電源です。

DC 出力レベル

各モジュールの出力は、入力電圧の変動、負荷の変動、および環境条件をすべて組み合わせた条件下で、許容仕様（ 表 A-10 を参照）の範囲内になります。モジュールの合計出力電力は 3000 W を超えません。

AC シェルフの出力容量は、装着されているモジュールの数によって決まります。最大出力電流は、最大モジュール電流にモジュール数を乗算することで決定されます。たとえば、3 つの電源モジュールを使用している場合の最大容量を判断するには、電流に 3 を乗算（×3）します。

AC システムの動作

この項では、システムの AC 電源の投入と切断の標準的な順序について説明します。

電源投入

1. お客様の AC 回路ブレーカーを ON の位置に切り替えて、AC 電源を電源シェルフに適用します。

2. 各電源シェルフにある電源オン/オフ ロジック スイッチを ON の位置に切り替えて、AC/DC 電源をイネーブルにします。

3. AC が適用されてから 6 秒以内に、電源シェルフの AC/DC モジュールにより -54 VDC 出力が供給されます。

4. ロジック カード内のソフトスタート回路により、100 ミリ秒間、オンボード DC/DC コンバータの入力コンデンサが充電されます。

5. カード電力コントローラ MCU により、デジタル コントローラへの PMBus インターフェイスを使用する直接通信を介して、DC/DC コンバータの電力シーケンシングおよび Points of Load（POL; ポイント オブ ロード）がイネーブルにされます。

6. プログラム パラメータが各 POL にダウンロードされ、オン/オフ コントロール ピンがアサートされてから最大で 50 ミリ秒以内に、DC/DC コンバータの出力が電圧変動範囲まで増加します。

電源切断

1. 電源オン/オフ ロジック スイッチを OFF の位置に切り替えるか、AC 電源から電源コードを抜いて、電力変換をディセーブルにします。

2. 電源シェルフの AC/DC モジュールは、AC 電源を切断してから最低で 15 ミリ秒間、電圧変動範囲内にとどまります。

3. AC/DC モジュールが電圧変動範囲の最低レベルから減少し始めてから最低で 15 ミリ秒間、ロジック カードへの -54 V が -36 V まで減少します。

4. オン/オフ コントロール ピンのアサートが解除されると即座に DC/DC コンバータがオフになります。

5. DC/DC コンバータの出力は、さらに 0.1 ミリ秒間、電圧変動範囲内にとどまります。

AC モジュールのステータス インジケータ

図 2-26 に、AC 電源モジュールのステータス インジケータとそれぞれの定義を示します。

図 2-26 AC モジュールのステータス インジケータ

DC 電源モジュール

DC 電源シェルフには、最大で 3 つの DC/DC 電源モジュール（図 2-27 を参照）を取り付けることができます。ASR 9010 ルータでは、2 つの DC 電源シェルフと合計 6 つの DC 電源モジュールを取り付けて、最大で 5 + 1 の電源冗長性を実現できます。

ASR 9006 ルータでは、1 つの DC 電源シェルフと合計 3 つの DC 電源モジュールを取り付けて、最大で 2 + 1 の電源冗長性を実現できます。

図 2-27 DC 電源モジュール

DC 電源シェルフ

DC 電源シェルフ（図 2-28 を参照）には、A と B の 2 つの給電コネクタ バンクが備わっています。システム通信は、バックプレーンからの I2C ケーブルを介して行われます。

DC シェルフの電源スイッチ

各 DC 電源シェルフには、シェルフに取り付けられている 3 つの電源モジュールの電源を同時に投入または切断できる単極単投の電源スイッチが備わっています。電源モジュールの電源が切断されると、DC 出力電力のみが切断され、電源モジュール ファンおよび LED は機能し続けます。

図 2-28 DC 電源シェルフの背面パネル

DC 電源シェルフの給電インジケータ

図 2-29 に、DC 電源シェルフの背面パネルにおける給電インジケータの位置を示します。

図 2-29 DC 電源シェルフの給電インジケータ

DC モジュールのステータス インジケータ

図 2-30 に、DC 電源モジュールのステータス インジケータとそれぞれの定義を示します。

図 2-30 DC モジュールのステータス インジケータ

DC システムの動作

この項では、システムの DC 電源の投入と切断の標準的な順序について説明します。

電源投入

1. お客様の DC 回路ブレーカーを ON の位置に切り替えて、DC 電源を電源シェルフに適用します。

2. 各電源シェルフにある電源オン/オフ ロジック スイッチを ON の位置に切り替えて、DC/DC 電源をイネーブルにします。

3. DC が適用されてから 7 秒以内に、電源シェルフの DC/DC 電源モジュールにより -54 VDC 出力が供給されます。

4. ロジック カード内のソフトスタート回路により、100 ミリ秒間、オンボード DC/DC コンバータの入力コンデンサが充電されます。

5. カード電力コントローラ MCU により、デジタル コントローラ（LT7510 など）への PMBus インターフェイスを使用する直接通信を介すか、またはデジタル ラッパー（LT2978 など）を介して、DC/DC コンバータの電力シーケンシングおよび POL がイネーブルにされます。

6. プログラム パラメータが各 POL にダウンロードされ、オン/オフ コントロール ピンがアサートされてから最大で 50 ミリ秒以内に、DC/DC コンバータの出力が電圧変動範囲まで増加します。

電源切断

1. 電源シェルフの電源オン/オフ ロジック スイッチを OFF の位置に切り替えて、電力変換をディセーブルにします。

2. 電源シェルフの DC/DC モジュールは、電源オン/オフ ロジック スイッチをディセーブルにしてから最低で 3.5 ミリ秒間、電圧変動範囲内にとどまります。

3. DC/DC モジュールが電圧変動範囲の最低レベルから減少し始めてから最低で 3.5 ミリ秒間、ロジック カードへの -54 VDC が -36 VDC まで減少します。

4. オン/オフ ピンのアサートが解除されると即座に DC/DC コンバータがオフになります。

5. DC/DC コンバータの出力は、さらに 0.1 ミリ秒間、電圧変動範囲内にとどまります。

冷却パス

ASR 9010 ルータのシャーシでは、前面から背面に向かう冷却パスが使用されています。吸気口はシャーシの前面下部にあり、排気口は背面上部にあります。

図 2-31 に、ASR 9010 ルータのシャーシの冷却パスを示します。

ASR 9006 ルータのシャーシでは、側面から上部、背面へと向かう冷却パスが使用されています。吸気口はシャーシの右側面にあり、排気口は背面上部にあります。

図 2-32 に、ASR 9006 ルータのシャーシの冷却パスを示します。

図 2-31 ASR 9010 ルータのシャーシの冷却パス

図 2-32 ASR 9006 ルータのシャーシの冷却パス

ファン トレイ

ASR 9010 ルータには冗長性確保のため 2 つのファン トレイが備わっています（図 2-33 を参照）。1 つのファン トレイで障害が発生した場合、システムの動作を中断することなく、そのファン トレイ アセンブリを交換できます。ファン トレイを取り外す際に、ケーブルを取り外す必要はありません。

ファン トレイには、12 個の軸流 120 mm（4.72 インチ）ファンが装備されています。各トレイの背部には、ファン制御ボードがあり、バックプレーンに接続する電源/データ コネクタが 1 つ付いています。

ファン トレイは、シャーシ内の 2 つのガイド ピンによって位置を合わせ、2 つの非脱落型ネジによって固定します。コントローラ ボードは、位置合わせの許容範囲を広くするために、ファン トレイ内で動かせるようになっています。

ファン トレイの取り外し時に回転するファン ブレードに触れることができないように、ほとんどのファンの前面にフィンガー ガードが隣接しています。

ファン トレイの最大重量は 6.29 kg（13.82 ポンド）です。

図 2-33 ASR 9010 ルータのファン トレイ

ASR 9006 ルータには冗長性確保のため 2 つのファン トレイが備わっています（図 2-34 を参照）。1 つのファン トレイで障害が発生した場合、システムの動作を中断することなく、そのファン トレイ アセンブリを交換できます。ファン トレイを取り外す際に、ケーブルを取り外す必要はありません。

（注） Cisco ASR 9010 ルータ および Cisco ASR 9006 ルータの場合、システムを正常に動作させるには両方のファン トレイが必要です。ルータの両方のファン トレイが引き出されていたり、ファン トレイが取り付けられていない場合は、クリティカル アラームが発生します。

ファン トレイには、6 個の軸流 92 mm（3.62 インチ）ファンが装備されています。各トレイの背部には、ファン制御ボードがあり、バックプレーンに接続する電源/データ コネクタが 1 つ付いています。

ファン トレイは、シャーシ内の 2 つのガイド ピンによって位置を合わせ、1 つの非脱落型ネジによって固定します。コントローラ ボードは、位置合わせの許容範囲を広くするために、ファン トレイ内で動かせるようになっています。

ファン トレイの取り外し時に回転するファン ブレードに触れることができないように、ほとんどのファンの前面にフィンガー ガードが隣接しています。

ファン トレイの最大重量は 18.0 kg（39.7 ポンド）です。

図 2-34 ASR 9006 ルータのファン トレイ

ステータス インジケータ

ASR 9010 ルータのファン トレイの前面パネル（図 2-33 を参照）には、ファン トレイのステータスを示す実行/障害ステータス LED があります。

ASR 9006 ルータのファン トレイの前面パネルには、ファン トレイのステータスを示す実行/障害ステータス LED があります。

ファン トレイをシャーシに挿入すると、LED が一時的に黄色で点灯します。通常の動作時には、次のようになります。

• モジュール内のすべてのファンが正常に動作している場合、LED は緑で点灯します。

• ファン トレイ モジュール内のファンなどに障害が発生している場合、LED は赤で点灯します。考えられる障害としては、次のものがあります。

– ファンが停止している。

– 十分な冷却を維持するために、必要な速度未満でファンが動作している。

– コントローラ カードで障害が発生している。

ファン トレイの保守

ファン トレイの取り付けまたは取り外し時に、ケーブルやファイバを移動する必要はありません。ファン トレイを交換しても、サービスが中断することはありません。

スロット フィルタ

シャーシの冷却パフォーマンスをスロット レベルで最適に維持するには、未使用のスロットにカード ブランクまたはフロー リストリクタを装着する必要があります。これらのスロット フィルタは単にシンプルなシートメタルであり、アクティブではありません。ソフトウェアではこれらの存在を検出できません。

シャーシ エアー フィルタ

Cisco ASR 9000 シリーズ ルータのシャーシ エアー フィルタは NEBS に準拠しています。フィルタは丈夫で長持ちするわけではありません。ただし、Field Replaceable Unit（FRU; 現場交換可能ユニット）です。フィルタを交換しても、サービスが中断することはありません。

ASR 9010 ルータでは、シャーシ エアー フィルタはファン トレイの下にあります（図 2-35 を参照）。

図 2-35 ASR 9010 ルータのシャーシ エアー フィルタ

ASR 9006 ルータでは、シャーシ エアー フィルタはシャーシの右側面に沿って配置されており、シャーシの背面からアクセスできます（図 2-36 を参照）。

図 2-36 ASR 9006 ルータのシャーシ エアー フィルタ

速度コントロール

冷却システムでは、システムまたは外部周囲温度の変化を補償するために速度調整が行われます。作動音を軽減するために、ファンの速度は変化します。また、速度は、合計消費電力に影響するシステム設定によっても変わることがあります。取り付けているカードの電力が低いほど、システムの実行速度は遅くなり、カードの電力が高いほど、システムの実行速度は速くなります。

ファンの速度は、RSP カードおよびファン トレイ内のコントローラ カードによって管理されます。RSP により、カードの温度がモニタリングされ、ファンの速度がコントローラ カードに送信されます。

モジュール内の 1 つのファンに障害が検出されると、その障害によりアラームが生成され、ファン トレイ内の他のすべてのファンが全速力で動作するようになります。

1 つのファン トレイが完全に故障すると、交換用のファン トレイを取り付けるまで、残りのファン トレイのファンが全速力で動作するようになります。

温度の検知とモニタリング

カードには、内部温度をモニタリングするための温度センサーが備わっています。ラインカードと RSP カードでは、先端部分（差し込み口）と最も熱くなる部分が温度センサーによって継続してモニタリングされます。カードの中には、モニタリングが必要な高温コンポーネントの近くに追加のセンサーが配置されているものもあります。一部の ASICS には内部ダイオードが含まれており、接合部温度を読み取るために使用される場合があります。

周囲の大気温度が正常な動作範囲内の場合、ファンは可能な限り低速で動作し、ノイズと電力消費が最小限に抑えられます。

カード ケージ内の大気温度が上昇すると、ファンの速度も上昇し、内部コンポーネントに追加の冷却用空気が送られます。1 つのファンで障害が発生すると、それを補償するために他のファンの速度が上がります。

ファン トレイを取り外すと、環境アラームが発生し、残りのトレイのファンの速度が最高速度まで上がります。

保守

システムには、冗長性確保のために 2 つのファン トレイが備わっています。1 つのファン トレイで障害が発生した場合、システムの動作を中断することなく、そのファン トレイ アセンブリを交換できます。

ファン トレイを取り外す際に、ケーブルを取り外す必要はありません。

冗長構成にすると、ファン トレイを取り外してもパケット損失はゼロです。

システムのシャットダウン

システムが臨界動作温度に達すると、システムのシャットダウン シーケンスが開始されます。

Cisco IOS XR ソフトウェア

Cisco ASR 9000 シリーズ ルータでは、Cisco IOS XR ソフトウェアが実行され、該当オペレーティング システムの管理アーキテクチャ（CLI、SNMP、および XML を含む）が使用されます。Cisco IOS XR ソフトウェアには、パフォーマンス モニタリング用のグラフィカル クラフト ツールである Craft Works Interface（CWI）が組み込まれています。また、CWI は、HTTP プロトコルを使用してダウンロードできます。ただし、Cisco ASR 9000 シリーズ ルータでサポートされているのは、一部の CWI 機能だけです。このモードでは、ユーザはルータの設定ファイルを編集したり、Telnet/SSH アプリケーション ウィンドウを開いたり、ユーザ定義のアプリケーションを作成したりできます。

システム管理インターフェイス

システム管理インターフェイスは、CLI、XML、および SNMP プロトコルで構成されます。デフォルトでは、コンソールでの CLI だけがイネーブルになっています。管理 LAN ポートを設定すると、Telnet、SSH、SNMP などの外部クライアントでさまざまなサービスを開始して使用できるようになります。また、TFTP および Syslog クライアントでは外部サーバと対話できます。CWI は、PC または Solaris ボックスにダウンロードしてインストールできます。

SNMP の詳細については、「SNMP」を参照してください。

すべてのシステム管理インターフェイスに障害および物理コンポーネントが備わっています。

コマンドライン インターフェイス

CLI では、TFTP を介した設定ファイルのアップロードとダウンロードがサポートされています。システムでは、パスワードやキーなどの機密情報を使用することなく設定出力を生成できます。Cisco ASR 9000 シリーズ ルータでは、CLI コマンドによって組み込み障害マネージャ（TCL スクリプトのポリシー）を使用できます。また、システムでは、CLI および SNMP 管理インターフェイス間の機能の一貫性が保たれます。

Craft Works Interface

システムでは、パフォーマンス モニタリング、設定の編集、および設定のロールバック用のグラフィカル クラフト ツールである CWI がサポートされています。CWI は IOS XR に組み込まれています。また、HTTP プロトコルを使用してダウンロードできます。ユーザは、CWI を使用して、ルータの設定ファイルを編集したり、ユーザ定義のアプリケーションを作成したり、Telnet/SSH アプリケーション ウィンドウを開いて CLI にアクセスしたりできます。

XML

外部（または XML）クライアントでは、XML を使用して、Cisco ASR 9000 シリーズ ルータの設定および運用データにプログラムでアクセスできます。XML サポートには、コンポーネント、インターフェイス、アラーム、およびパフォーマンス データの取得が含まれます。システムでは、15 個の XML/SSH セッションを同時に処理できます。システムでは、XML を介したアラームおよびイベント通知以外に、PM のバルク取得およびアラームのバルク取得がサポートされています。

XML クライアントには、XML 要求に含めることができる（また XML 応答で予期できる）オブジェクトの階層および考えられるコンテンツが XML スキーマの形式で文書化されて提供されます。

XML エージェントで要求を受信すると、その要求は XML サービス ライブラリを使用して解析および処理されます。要求は XML サービス ライブラリから Management Data API（MDA; 管理データ API）クライアント ライブラリに転送され、そこで SysDB からデータが取得されます。XML サービス ライブラリに返されるデータは、XML 応答として符号化されます。その後、エージェントで応答が処理され、invoke メソッド コールの応答パラメータとしてクライアントに戻されます。アラーム エージェントでは、同じ XML サービス ライブラリを使用して、設定データの変更とアラーム状態について外部クライアントに通知されます。

SNMP

SNMP インターフェイスでは、管理ステーションでのデータやトラップの取得を可能にします。このインターフェイスでシステムの設定を行うことはできません。

SNMP エージェント

RFC 2580 に記載されている Structure of Management Information Version 2（SMIv2; 管理情報構造バージョン 2）に従って、システムでは SNMPv1、SNMPv2c、および SNMPv3 インターフェイスがサポートされています。システムでは、CLI および SNMP 管理インターフェイス間の機能の一貫性が保たれます。

システムでは、少なくとも 10 個の SNMP トラップ宛先をサポートできます。信頼できる SNMP トラップ/イベント処理がサポートされています。

SNMPv1 および SNMPv2c サポートの場合、システムでは SNMP ビューがサポートされており、特定のコミュニティ ストリングに対して失敗の包含/除外が可能になっています。SNMP インターフェイスでは、SNMP SET 操作を実行できます。

MIB

次の URL に、Cisco ASR 9000 シリーズ ルータでサポートされているデバイス管理 MIB を示します。

http://cisco.com/public/sw-center/netmgmt/cmtk/mibs.shtml.
