Cisco XR 12416 ルータ インストレーション ガイド

AC および DC 電源サブシステム

ルータには、出荷時に AC 電源システムまたは DC 電源システムが付属しています。電源はシャーシ背面の電源シェルフに接続され、そこから電源モジュールに電力が送られます。この電源シェルフは、PEM ともいいます。

標準の AC 電源シェルフ

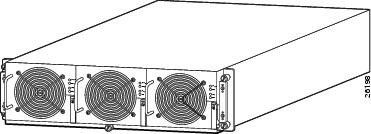

標準の AC 入力電源サブシステムは、3 台の AC 電源を搭載した 1 段型 AC 入力電源シェルフで構成されています。これによって、ルータに完全な冗長電力が供給されます。

電源モジュールは N+1 冗長の電流共有方式に関与し、3 台の電源モジュール全部で電流共有機能が分担されます。1 台の電源モジュールが故障しても、システムは（システム構成に応じて）一時的に残り 2 台の電源モジュールで動作を継続できます。完全冗長構成を確実にするため、故障した電源モジュールは、できるだけ速やかに交換する必要があります。

図 1-2 標準の AC 入力電源サブシステム

ルータに供給される AC 電力は、AC コンセントに接続された電源コードを経由して、電源シェルフ背面のコネクタに送られます（図 1-3 を参照）。

図 1-3 標準の電源シェルフ AC 入力接続

オプションの AC 電源シェルフ

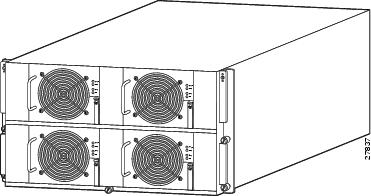

オプションの電源サブシステムは、4 台の AC 入力電源モジュールを搭載するためのベイを備えた、2 段型 AC 入力電源シェルフで構成されています。図 1-4 に、オプションの電源シェルフを示します。電源シェルフはルータ シャーシ上部に取り付けられ、標準の AC 入力電源シェルフと同じ方法でシャーシに固定されます。

（注） オプションの AC 入力電源サブシステムを装備したルータは、高さが 77.5 インチ（196.85 cm）あり、標準の 7 フィート（2.1 m）ラックに適合しません。

オプションの電源シェルフ内の 4 台の電源モジュールは N+2 冗長の電流共有方式に関与し、4 台の電源モジュール全部で電流共有機能が分担されます。最大 2 台の電源モジュールが故障しても、システムは（システム構成に応じて）一時的に残り 2 台の電源モジュールで動作を続行できます。完全冗長構成を確実にするため、故障した電源モジュールは、できるだけ速やかに交換する必要があります。

図 1-4 オプションの AC 入力電源サブシステム

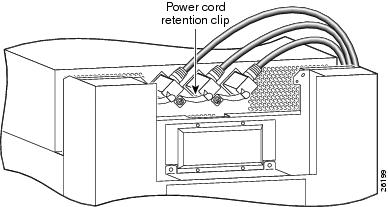

ルータに供給される AC 電力は、AC コンセントに接続された電源コードを経由して電源シェルフ背面のコネクタに送られます（図 1-5 を参照）。

図 1-5 オプションの電源シェルフ AC 入力接続

AC 電源

各 AC PEM は 200 ～ 240 VAC を -48 VDC に変換し、シャーシ バックプレーンを介してすべてのカード、RP、およびブロワー モジュールに配電します。

図 1-6 に、2500 W の AC 電源のコンポーネントを示します。

図 1-6 2500 W AC 電源のコンポーネント

AC PEM のステータス LED は、電源モジュールの現在の動作ステータスに関する情報を示します。

• PWR OK（グリーン） ― 電源モジュールは正常に動作しています。

• FAULT（イエロー） ― PEM に障害が検出されています。

• TEMP（イエロー） ― PEM が過熱状態になって、シャットダウンが発生しました。

• ILMI（イエロー） ― PEM が電流制限状態で動作しています。

AC PEM のトラブルシューティングの詳細については、「AC 電源のトラブルシューティング」を参照してください。

DC 電源シェルフ

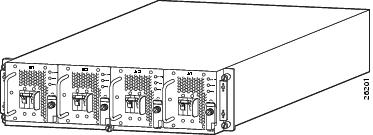

DC 入力電源サブシステムは、4 台の DC PEM を搭載してルータに完全冗長電力を供給する、DC 入力電源シェルフで構成されています。図 1-7 に、DC 入力電源シェルフを示します。

シャーシは PEM によって電気的に分割されます。これらの区画はパワー ゾーンとよばれ、次のようにラベルが貼付されています。

• 上部カード ケージに電力を供給する 2 台の PEM（ゾーン 1）

• 下部カード ケージに電力を供給する 2 台の PEM（ゾーン 2）

各ゾーンは、1 つのブロワー、1 枚のアラーム カード、ラインカード、および RP カードに電力を供給します。

ゾーン 2 はすべての SFC にも電力を供給します。したがって、ゾーン 2 のラインカードでは使用できる電力が小さくなり、下部ケージに搭載できる高電力のラインカードの数が制限されます。

詳しくは代理店までご連絡ください。

DC 入力電源構成の場合：

• モジュール A1 および B1 がシステム負荷ゾーン 1（上部ブロワー モジュールおよび上部カード ケージ）に対する冗長電源を提供します。

• モジュール A2 および B2 は、システム負荷ゾーン 2（SFC ケージ、下部カード ケージ、および下部ブロワー モジュール）に対する冗長電源を提供します。

図 1-7 DC 入力電源シェルフ

（注） DC PEM は Online Insertion and Removal（OIR; 活性挿抜）をサポートします。つまり、システムに電源を入れたまま、各負荷ゾーン（A1 または B1、A2 または B2）内の PEM を 1 台取り外して、交換することができます。

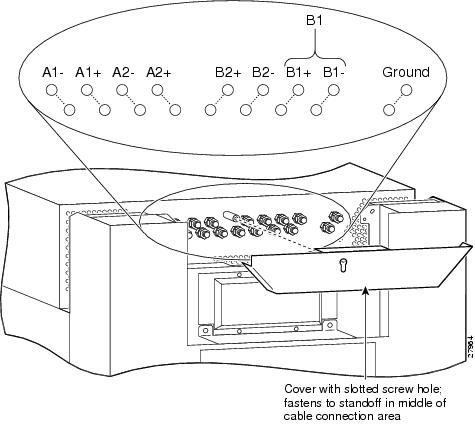

ルータに供給される DC 電力は、DC 入力電源シェルフ背面のネジ式の端子スタッドに接続された DC 電源から、ケーブルを介して送られます（図 1-8 を参照）。

図 1-8 DC 入力電源シェルフの接続

DC 電源

各 DC PEM は、公称 DC 電源電圧 -48 ～ -60 VDC で稼働し、専用の 60 A 供給電源を必要とします。

図 1-9 に、2400 W の DC 電源のコンポーネントを示します。

図 1-9 2400 W DC 電源のコンポーネント

DC PEM のステータス LEDは、電源モジュールの現在の動作ステータスに関する情報を示します。

• PWR OK（グリーン） ― 電源モジュールは正常に動作しています。

• FAULT（イエロー） ― PEM に障害が検出されています。

• TEMP（イエロー） ― PEM が過熱状態になって、シャットダウンが発生しました。

DC PEM のトラブルシューティングの詳細については、「DC 電源のトラブルシューティング」を参照してください。

上部カード ケージ

上部カード ケージには、ユーザ側で構成可能な 8 つのスロットがあります。これらのスロットには、ラインカード、アラーム カード、および RP の組み合わせを搭載できます。

• アラーム ― 左端 のスロットは、アラーム カード専用です。

• スロット 0 ～ 6 ― ルータでサポートされている任意のラインカードを搭載できます。

• スロット 7 ― 右端 のスロットは、RP 専用です。

下部カード ケージ

下部カード ケージにも、追加ラインカード、アラーム カード、およびオプションの冗長 RP を搭載できる、ユーザ側で構成可能な 8 つのスロットがあります。

（注） 下部カード ケージは、上部カード ケージを反転した形状になっています。つまり、カードを搭載する向きが上下逆になります。スロットの向きも、上部カード ケージと逆です。

• スロット 8 ― 左端 のスロットは、オプションの冗長 RP 専用です。

（注） 冗長 RP を使用しない場合は、このスロットをラインカードに使用できます。

• スロット 9 ～ 15 ― ルータでサポートされている任意のラインカードを搭載できます。

• アラーム ― 右端 のスロットは、アラーム カード専用です。

SFC ケージ

ルータは、SFC ケージの 8 つのスロットのうちの 5 つに、CSC × 2 および SFC × 3 を搭載した状態で出荷されます。

• 2 枚の CSC はスロット 0（CSC0）またはスロット 1（CSC1）に搭載されます。

• 3 枚の SFC はスロット 2（SFC0）、スロット 3（SFC1）、およびスロット 4（SFC2）に搭載されます。

• バックプレーン コネクタを装備していない、非現用スロットが 3 つあります。これらの非現用スロットにはラベルがありませんが、シャーシ内のエアー フローを適切に維持するためのブランク フィラー パネルが左端スロットに取り付けられています。

SFC の機能

ルータの中枢部である、クロスバー スイッチ ファブリックは、ラインカードおよび RP を同期接続します。スイッチ ファブリックは、SFC ケージに搭載された CSC × 2 および SFC × 3 で構成されます。1 枚の CSC および 3 枚の SFC がアクティブ スイッチ ファブリックです。もう 1 枚の CSC は他の 4 枚のカードに冗長性を提供します。

ルータは、SFC ケージの左端（非現用）スロットにブランク SFC を取り付けた状態で出荷されます。ブランク フィラー パネルは、SFC ケージ内でのエアー フローを調整し、シャーシ内で適切なエアー フローを維持する役割を果たします。

CSC

CSC は、次の機能を提供します。

• スケジューラ ― スイッチ ファブリックにアクセスするためにラインカードから送信されるスケジューリング要求をすべて処理します。

• システム クロック ― すべての SFC、ラインカード、および RP に同期信号を提供します。システム クロックはラインカード間、またはスイッチ ファブリックを介したラインカードと RP 間のデータ転送を同期化します。

• スイッチ ファブリック ― ラインカード間または RPと ラインカード間でユーザ トラフィックを伝送します。CSC のスイッチ ファブリックは、SFC のスイッチ ファブリックと同じです。

セカンダリ CSC は、データ パス、スケジューラ、および基準クロックの冗長性を提供します。ラインカードとスイッチ ファブリック間のトラフィックは、常に監視されています。システムが Loss of Synchronization（LOS; 同期損失）を検出すると、自動的に冗長 CSC のデータ パスがアクティブになるので、データは冗長パスを流れるようになります。冗長 CSC へのスイッチングに要する時間は、1 秒未満（実際のスイッチング時間は構成および規模によって異なる）です。

SFC

SFC を搭載すると、ルータのトラフィック容量が増加します。SFC には、ラインカード間または RP とラインカード間でユーザ トラフィックのみを伝送できるスイッチ ファブリック回路が組み込まれています。SFC は CSC からスケジューリング情報およびシステム クロック信号をすべて受け取ります。

アラーム カード

ルータにはアラーム カードが 2 枚備わっています。

• 1 枚のアラーム カードは、上部カード ケージの左端にある専用のスロットに搭載されています。

• もう 1 枚のアラーム カードは、下部カード ケージの右端にある専用のスロットに搭載されています。

アラーム カード スロットは、「アラーム」カード スロットであることを示すラベルが付いている、他のスロットより幅が狭い、およびバックプレーン コネクタが異なるという点で、他のカード ケージ スロットと異なります。

アラーム カードの機能の一部を、次に示します。

• ルータ コンポーネントの MBus モジュールに +5 VDC を供給します（AC および DC 電源サブシステム を参照）。

• MBus 経由でシステムが検出したアラーム重大度（CRITICAL、MAJOR、および MINOR）を表示します。

• 外部アラーム システムと接続します。

• アラーム カード、CSC、および SFC のステータスを表示します。

アラーム カードの前面パネルには、次のコンポーネントおよび LED があります（図 1-10 を参照）。

• システム レベルのアラーム条件を示す CRITICAL、MAJOR、および MINOR の LED

• 音声アラームを切断するスイッチ

• 外部アラームとのケーブル接続（ALARM というラベル）

• アラーム カードの LED

–ENABLED（グリーン） ― アラーム カードは動作中で、正常に機能しています。

–FAIL（イエロー） ― このスロット内のアラーム カードは故障しています。

• SFC ケージ（2 枚の CSC および 3 枚の SFC）内の 5 つのカード スロットにそれぞれ対応したステータス LED のペア

–ENABLED（グリーン）
点灯 ― このスロット内のカードは動作中で、正常に機能しています。
消灯 ― いずれかのスロットが空であるか、またはこのスロット内のカードが故障しています。

–FAIL（イエロー） ― このスロット内のカードは故障しています。

図 1-10 アラーム カードのコンポーネントおよび LED

ラインカード

ルータの上部および下部ラインカード ケージに最大 15 枚の Cisco XR 12416 ルータ ラインカードを搭載して、さまざまな物理ネットワーク メディアをサポートできます。ラインカード前面パネルのポートおよびコネクタは、外部接続用のインターフェイスを提供します。ラインカードは RP と通信し、SFC を通じて相互にパケット データを交換します。

各ラインカードの前面パネルにあるケーブル管理ブラケットは、ラインカードに接続されたインターフェイス ケーブルをまとめる場合に便利です。

Cisco XR 12416 ルータでは、次のラインカード、SIP、および SPA がサポートされています。

（注） サポート対象ラインカードの最新リストについては、最新のソフトウェア リリース ノートを参照してください（ マニュアルの入手方法、テクニカル サポート、およびセキュリティ ガイドラインを参照）。

PRP の概要

PRP は、外部バス クロック速度が 133 MHz、内部クロック速度が 667 MHz の Motorola PowerPC 7450 CPU を使用しています。

図 1-11 に、PRP 前面パネルのスロット、ポート、および LED を示します。

図 1-11 PRP の前面パネル

PRP PCMCIA カード スロットおよびステータス LED

2 つの PCMCIA カード スロット（スロット 0 およびスロット 1）を使用して、PRP のフラッシュ メモリ容量を増設することができます。PRP はさまざまなフラッシュ デバイスの組み合わせをすべてサポートします。ATA フラッシュ ディスクを使用することも、Type 1 または Type 2 のリニア フラッシュ メモリ カードを使用することも、その 2 つを組み合わせて使用することもできます。

（注） PRP がサポートするのは、+5.2 VDC のフラッシュ メモリ デバイスだけです。+3.3 VDC の PCMCIA デバイスはサポートしません。

ステータス LED（スロット 0/スロット 1）が点灯している場合、このスロット内のフラッシュ メモリ カードはアクセスされています（図 1-11 を参照）。各スロットには、スロットからフラッシュ カードを取り外すためのイジェクト ボタンがあります（カバーの背後）。

PRP イーサネット ポートおよびステータス LED

PRP には 8 ピンの Media-Dependent Interface（MDI; メディア依存型インターフェイス）RJ-45 ポートが 2 つ装備されています。IEEE 802.3 10BASE-T（10 Mbps）または IEEE 802.3u 100BASE-TX（100 Mbps）のどちらのイーサネット接続でも可能です。これらのポートには、ETH 0 または ETH 1 というラベルが付いています。

イーサネット ポートの伝送速度はユーザ設定が不可能です。伝送速度は、イーサネット ポートの接続先ネットワークによって決定される、PRP の自動検知方式によって設定されます。ただし、自動検知されたデータ伝送速度が 100 Mbps でも、実際にイーサネット ポートが提供する使用可能な最大帯域幅は、100 Mbps 未満です。イーサネット接続を使用する場合は、使用可能な最大帯域幅として、約 20 Mbps を想定してください。

前面パネルの次の LED は、トラフィックのステータスおよびポート選択状況を示します（図 1-12 を参照）。

• LINK、EN、TX、RX ― リンク アクティビティ（LINK）、ポート イネーブル（EN）、データ送信（TX）、およびデータ受信（RX）を示します。

• PRIMARY ― 選択されているイーサネット ポートを示します（ETH 0 または ETH 1）。

（注） PRP では両方のポートがサポートされるので、ETH0 は常に点灯しています。ETH 1 が選択されている場合は、ETH 1 が点灯します。

図 1-12 ポートのアクティビティ LED ― 前面パネルの一部分

PRP 補助ポートおよびコンソール ポート

PRP の補助ポートおよびコンソール ポートは EIA/TIA-232（別名 RS-232）非同期シリアル ポートです。これらのポートには、システムを監視および管理するための外部装置を接続します。

• 補助ポート ― Data Terminal Equipment（DTE; データ端末装置）インターフェイスを提供する（オス）プラグです。補助ポートはフロー制御をサポートし、一般にモデム、CSU（チャネル サービス ユニット）、または Telnet 管理用のその他のオプション装置の接続に使用します。

• コンソール ポート ― コンソール端末を接続するための
Data Circuit-Terminating Equipment（DCE; データ回線終端装置）インターフェイスを提供する（メス）レセプタクルです。

PRP リセット スイッチ

（ソフト）リセット スイッチは、PRP 前面パネルにある小さい開口部から操作します（図 1-11 を参照）。このスイッチを押すには、ペーパー クリップなど、先の尖った細いものを開口部に差し込みます。

ソフト リセット スイッチを押すと、Nonmaskable Interrupt（NMI）が発生し、PRP は ROM モニタ モードになります。ROM モニタ モードでの PRP の動作は、PRP のソフトウェア コンフィギュレーション レジスタの設定によって決まります。たとえば、ソフトウェア コンフィギュレーション レジスタのブート フィールドの設定と動作の関係は、次のようになります。

• 0x0 ― PRP は ROM モニタ プロンプト（rommon>）のまま、システムを手動で起動するユーザ コマンドが入力されるまで待ちます。

• 0x1 ― PRP のフラッシュ メモリで最初に検出された Cisco IOS イメージが自動的にブートされます。

RP の英数字メッセージ ディスプレイ

英数字メッセージ ディスプレイは、4 文字ずつ 2 列の LED で構成されています（図 1-13 を参照）。

図 1-13 英数字メッセージ ディスプレイ ― 前面パネルの一部分

英数字メッセージ ディスプレイには、ブート プロセス中およびブート プロセス完了後に、ルータ ステータス メッセージが表示されます。

• ブート プロセス中の英数字メッセージ ディスプレイは、MBus モジュールによって直接制御されます。

• ブート プロセス後の英数字メッセージ ディスプレイは、Cisco IOS XR ソフトウェアで（MBus を介して）制御されます。

英数字メッセージには、PRP のステータス、ルータのエラー メッセージ、ユーザ定義のステータスやエラー メッセージなど、さまざまなレベルのシステム動作に関する情報も表示されます。

（注） システム メッセージおよびエラー メッセージの全リストについては、『Cisco IOS System Error Messages』を参照してください（ マニュアルの入手方法、テクニカル サポート、およびセキュリティ ガイドラインを参照）。

PRP のメモリ コンポーネント

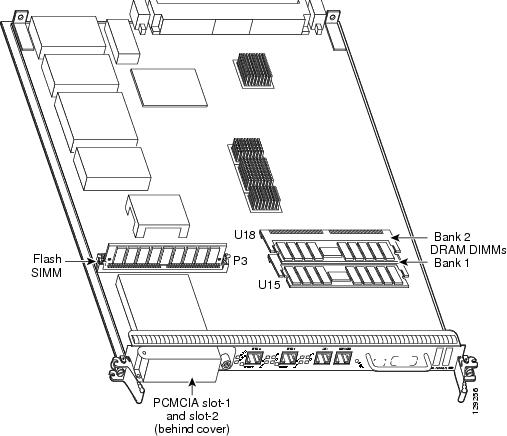

ここでは、ルータ機能をサポートするために PRP で使用されるさまざまなメモリ タイプについて説明します。 表1-1 に、各メモリ タイプのクイック リファレンスを示します。図 1-14 に、PRP ボード上のメモリの位置を示します。

図 1-14 PRP のメモリの位置

PRP SDRAM

PRP は Error Checking and Correction（ECC）Synchronized Dynamic Random Access Memory（SDRAM）を使用して、ルーティング テーブル、プロトコル、ネットワーク課金アプリケーションを格納したり、Cisco IOS ソフトウェアを実行したりします。

表1-2 に、PRP の DRAM 構成を示します。使用している DIMM の枚数に応じて、次のようになります。

• DIMM × 1 ― バンク 1（U15）に最初に搭載する必要があります。

• DIMM × 2 ― サイズの異なるメモリを併用できません。両方のバンクに同じサイズの DIMM を搭載する必要があります。

PRP SRAM

Static Random Access Memory（SRAM）は 2 MB のセカンダリ CPU キャッシュ メモリを提供します。SRAM の主な機能は、ルーティング テーブルのアップデートや情報をラインカードとの間で送受信する際に、ステージング エリアとしての役割を果たすことです。SRAM は、ユーザ側で構成することも、現場で拡張することも できません 。

PRP NVRAM

NVRAM（不揮発性 RAM）は、システム コンフィギュレーション ファイル、ソフトウェア レジスタの設定値、および環境モニタリング ログ用に 2 MB のメモリを提供します。NVRAM の内容は、内蔵リチウム バッテリによって 5 年以上保持されます。NVRAM は、ユーザ側で構成することも、現場で拡張することも できません 。

PRP フラッシュ メモリ

ルータの運用に使用できる複数の Cisco IOS XR ソフトウェアおよびマイクロコード イメージを格納するには、フラッシュ メモリを使用します。新しいイメージをネットワーク経由で（またはローカル サーバから）フラッシュ メモリにダウンロードして、既存のイメージと置き換えたり、追加イメージとして追加したりすることができます。ルータは、フラッシュ メモリに格納された任意のイメージから（手動で、または自動的に）起動できます。

フラッシュ メモリはさらに、TFTP サーバとしても機能するので、保存されたイメージから他のサーバをリモートで起動したり、それらのイメージを他のサーバのフラッシュ メモリにコピーしたりすることができます。

次に示す 2 種類のフラッシュ メモリが使用されます。

• オンボード フラッシュ メモリ（別名、 ブートフラッシュ ） ― Cisco IOS ブート イメージが格納されます。

• フラッシュ メモリ ディスク（またはカード） ― Cisco IOS ソフトウェア イメージが保管されています。

表1-3 に、サポート対象のフラッシュ ディスクのサイズ、およびシスコの製品番号を示します。

上部および下部のケーブル管理ブラケット

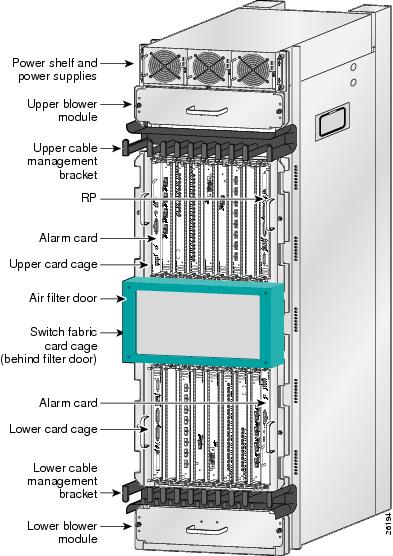

Cisco XR 12416 ルータ には上部および下部ケーブル管理ブラケットが付属しています。これらのケーブル管理ブラケットと各ラインカードのケーブル管理ブラケットを組み合わせて、ルータに接続されるインターフェイス ケーブルをまとめることができます（図 1-1 を参照）。

ラインカードに接続されるネットワーク インターフェイス ケーブルは、ケーブル管理ブラケットに通し、さらに各ラインカードのケーブル管理ブラケットに通して配線します。このようにすると、ケーブルが通路にはみ出たり、極端に曲がることがなくなります。
