Cisco NCS 5000 シリーズ ルータ IP アドレスおよびサービス コンフィギュレーション ガイド、IOS XR リリース 6.0.x

インターフェイスで IPv6 トラフィックを転送できるようにするには、そのインターフェイスで IPv6 アドレスを設定する必要があります。インターフェイスにグローバル IPv6 アドレスを設定すると、リンクローカル アドレスが自動的に設定され、そのインターフェイスに対して IPv6 がアクティブになります。

また、設定されたインターフェイスは、そのリンクに必要な次のマルチキャスト グループに自動的に加入します。

• 送信要求ノード マルチキャスト グループ FF02:0:0:0:0:1:FF00::/104（インターフェイスに割り当てられた各ユニキャスト アドレス用）

• 全ノード リンクローカル マルチキャスト グループ FF02::1

• 全ルータ リンクローカル マルチキャスト グループ FF02::2

  （注）	送信要求ノード マルチキャスト アドレスは、ネイバー探索プロセスで使用されます。

Router# configure
Router(config)# interface TenGigE 0/0/0/0
Router(config-if)# ipv6 address 2001:0DB8:0:1::1/64
Router(config-if)#commit

Router# show running-config interface tenGigE 0/0/0/0
interface TenGigE0/0/0/0
 ipv4 address 192.168.1.27 255.0.0.0
 ipv4 address 1.0.0.1 255.255.255.0 secondary
 ipv4 address 2.0.0.1 255.255.255.0 secondary
 ipv6 address 2001:db8:0:1::1/64
!

Router#show ipv6 interface tenGigE 0/0/0/0
TenGigE0/0/0/0 is Up, ipv6 protocol is Up, Vrfid is default (0x60000000)
  IPv6 is enabled, link-local address is fe80::c672:95ff:fea6:1c75
  Global unicast address(es):
    2001:db8:0:1::1, subnet is 2001:db8:0:1::/64
  Joined group address(es): ff02::1:ff00:1 ff02::1:ffa6:1c75 ff02::2
      ff02::1
  MTU is 1514 (1500 is available to IPv6)
  ICMP redirects are disabled
  ICMP unreachables are enabled
  ND DAD is enabled, number of DAD attempts 1
  ND reachable time is 0 milliseconds
  ND cache entry limit is 1000000000
  ND advertised retransmit interval is 0 milliseconds
  Hosts use stateless autoconfig for addresses.
  Outgoing access list is not set
  Inbound  access list is not set
  Table Id is 0xe0800000
  Complete protocol adjacency: 0
  Complete glean adjacency: 0
  Incomplete protocol adjacency: 0
  Incomplete glean adjacency: 0
  Dropped protocol request: 0
  Dropped glean request: 0

Router# configure
Router(config)# interface tenGigE 0/0/0/0
Router(config-if)# ipv6 address 2001:0DB8:0:1::/64 eui-64
Router(config-if)#commit

Router# show running-config interface tenGigE 0/0/0/0
interface TenGigE0/0/0/0
 ipv4 address 192.168.1.27 255.0.0.0
 ipv4 address 1.0.0.1 255.255.255.0 secondary
 ipv4 address 2.0.0.1 255.255.255.0 secondary
 ipv6 address 2001:db8:0:1::/64 eui-64
!

Router#show ipv6 interface tenGigE 0/0/0/0
TenGigE0/0/0/0 is Up, ipv6 protocol is Up, Vrfid is default (0x60000000)
  IPv6 is enabled, link-local address is fe80::c672:95ff:fea6:1c75
  Global unicast address(es):
    2001:db8:0:1:c672:95ff:fea6:1c75, subnet is 2001:db8:0:1::/64
  Joined group address(es): ff02::1:ffa6:1c75 ff02::2 ff02::1
  MTU is 1514 (1500 is available to IPv6)
  ICMP redirects are disabled
  ICMP unreachables are enabled
  ND DAD is enabled, number of DAD attempts 1
  ND reachable time is 0 milliseconds
  ND cache entry limit is 1000000000
  ND advertised retransmit interval is 0 milliseconds
  Hosts use stateless autoconfig for addresses.
  Outgoing access list is not set
  Inbound  access list is not set
  Table Id is 0xe0800000
  Complete protocol adjacency: 0
  Complete glean adjacency: 0
  Incomplete protocol adjacency: 0
  Incomplete glean adjacency: 0
  Dropped protocol request: 0
  Dropped glean request: 0

Router#configure
Router(config)#interface TenGigE 0/0/0/0
Router(config-if)#ipv6 address FE80::260:3EFF:FE11:6770 link-local
Router(config-if)#commit

Router# show running-config interface tenGigE 0/0/0/0
interface TenGigE0/0/0/0
 ipv6 address fe80::260:3eff:fe11:6770 link-local
!

Router#show ipv6 interface tenGigE 0/0/0/0
TenGigE0/0/0/0 is Up, ipv6 protocol is Up, Vrfid is default (0x60000000)
  IPv6 is enabled, link-local address is fe80::260:3eff:fe11:6770
  Global unicast address(es):
    2001:db8:0:1:260:3eff:fe11:6770, subnet is 2001:db8:0:1::/64
  Joined group address(es): ff02::1:ff11:6770 ff02::2 ff02::1
  MTU is 1514 (1500 is available to IPv6)
  ICMP redirects are disabled
  ICMP unreachables are enabled
  ND DAD is enabled, number of DAD attempts 1
  ND reachable time is 0 milliseconds
  ND cache entry limit is 1000000000
  ND advertised retransmit interval is 0 milliseconds
  Hosts use stateless autoconfig for addresses.
  Outgoing access list is not set
  Inbound  access list is not set
  Table Id is 0xe0800000
  Complete protocol adjacency: 0
  Complete glean adjacency: 0
  Incomplete protocol adjacency: 0
  Incomplete glean adjacency: 0
  Dropped protocol request: 0
  Dropped glean request: 0

Router#configure
Router(config)#interface tenGigE 0/0/0/0
Router(config-if)#ipv6 enable
Router(config-if)#commit

Router#show running-config interface tenGigE 0/0/0/0
interface TenGigE0/0/0/0
ipv6 enable
!

Router#show ipv6 interface tenGigE 0/0/0/0
TenGigE0/0/0/0 is Up, ipv6 protocol is Up, Vrfid is default (0x60000000)
  IPv6 is enabled, link-local address is fe80::c672:95ff:fea6:1c75
  No global unicast address is configured
  Joined group address(es): ff02::1:ffa6:1c75 ff02::2 ff02::1
  MTU is 1514 (1500 is available to IPv6)
  ICMP redirects are disabled
  ICMP unreachables are enabled
  ND DAD is enabled, number of DAD attempts 1
  ND reachable time is 0 milliseconds
  ND cache entry limit is 1000000000
  ND advertised retransmit interval is 0 milliseconds
  Hosts use stateless autoconfig for addresses.
  Outgoing access list is not set
  Inbound  access list is not set
  Table Id is 0xe0800000
  Complete protocol adjacency: 0
  Complete glean adjacency: 0
  Incomplete protocol adjacency: 0
  Incomplete glean adjacency: 0
  Dropped protocol request: 0
  Dropped glean request: 0

静的ポリシー解決の設定により、新しいアドレス設定が現在実行中のインターフェイスに影響するのを防ぎます。

Router# configure
Router(config)#ipv4 conflict-policy static
*/For IPv6, use the ipv6 conflict-policy static command/*
Router(config)#commit

Router#show running-config | in ipv4 config
Building configuration...
ipv4 conflict-policy static

Router#show arm conflicts
F Forced down
| Down interface & addr           Up interface & addr    VRF
F Te0/0/0/19 10.0.0.2/24    Te0/0/0/1 10.0.0.2/24  default
Forced down interface       Up interface           VRF

この競合解決ポリシーは、プレフィックスが最長の IP アドレスに最も高い優先度を付与することを試みます。つまり、現在実行しているインターフェイスの最長プレフィックス アドレスと競合しない競合セット内のすべてのアドレスが、同様に実行を許可されます。

Router# configure
Router(config)# ipv4 conflict-policy longest-prefix
*/For IPv6, use the ipv6 conflict-policy command*/
Router(config)# commit

Router# show running-config | in longest-prefix
Building configuration...
ipv4 conflict-policy longest-prefix

Router#show arm ipv4 conflicts
F Forced down
| Down interface & addr             Up interface & addr VRF

F Te0/0/0/19 192.85.1.2/24   Hundredgige0/0/0/1  192.85.1.1/24 default

Forced down interface         Up interface                   VRF

この競合解決ポリシーは、値が最も高い IP アドレスに最も高い優先度を付与することを試みます。つまり、値が最も高い IP アドレスが優先されます。

Router# configure
Router(config)#ipv4 conflict-policy highest-ip
*/For IPv6, use the ipv6 conflict-policy highest-ip command/*
Router(config)#commit

Router#show running-config | in highest-ip
Building configuration...
ipv4 conflict-policy highest-ip

Router#show arm ipv4 conflicts
F Forced down
| Down interface & addr             Up interface & addr VRF

F Te0/0/0/19 192.85.1.2/24   Hundredgige0/0/0/1  192.85.1.1/24 default

Forced down interface         Up interface                   VRF

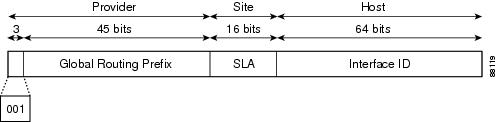

集約可能グローバル アドレスは、集約可能なグローバル ユニキャスト プレフィックスによる IPv6 アドレスです。集約可能グローバル ユニキャスト アドレスの構造により、グローバル ルーティング テーブル内のルーティング テーブル エントリ数を制限するルーティング プレフィックスの厳密な集約が可能になります。集約可能グローバル アドレスは、組織を上に向かって、最終的にインターネット サービス プロバイダー（ISP）まで集約されるリンクで使用されます。

集約可能グローバル IPv6 アドレスは、グローバル ルーティング プレフィックス、サブネット ID、およびインターフェイス ID により定義されます。バイナリ 000 から開始するアドレスを除き、すべてのグローバル ユニキャスト アドレスには 64 ビットのインターフェイス ID があります。現在のグローバル ユニキャスト アドレスの割り当てには、バイナリ値 001（2000::/3）から始まるアドレスの範囲が使用されます。次の図は、集約可能グローバル アドレスの構造を示しています。

図 1. 集約可能グローバル アドレス形式

2000::/3（001）～ E000::/3（111）のプレフィックスを持つアドレスには、Extended Universal Identifier（EUI）64 形式の 64 ビット インターフェイス識別子が必要です。インターネット割り当て番号局（IANA）は、2000::/16 の範囲の IPv6 アドレス空間を地域レジストリに割り当てます。

集約可能グローバル アドレスは、通常、48 ビットのグローバル ルーティング プレフィックスと、16 ビットのサブネット ID またはサイトレベル集約（SLA）で構成されます。RFC 2374（IPv6 集約可能グローバル ユニキャスト アドレス形式に関するドキュメント）では、グローバル ルーティング プレフィックスに Top-Level Aggregator（TLA）と Next-Level Aggregator（NLA）という他の 2 つの階層構造フィールドが含まれていました。IETF は、TLS フィールドと NLA フィールドがポリシーベースのフィールドであるため、これらのフィールドを RFC から削除することに決定しました。この変更の前に展開された既存の IPv6 ネットワークの中には、依然として古いアーキテクチャに基づくネットワークを使用しているものもあります。

個々の組織では、サブネット ID と呼ばれる 16 ビットのサブネット フィールドを使用して、独自のローカル アドレッシング階層を作成したり、サブネットを識別したりできます。サブネット ID は IPv4 でのサブネットに似ていますが、IPv6 サブネット ID を持つ組織では最大 65,535 個のサブネットをサポートできるという点が異なります。

インターフェイス ID は、リンク上のインターフェイスの識別に使用されます。インターフェイス ID は、リンク上で一意である必要があります。より広い範囲で一意にすることもできます。多くの場合、インターフェイス ID は、インターフェイスのリンク層アドレスと同じか、リンク層アドレスに基づいています。集約可能グローバル ユニキャストおよびその他の IPv6 アドレス タイプで使用されるインターフェイス ID は、長さが 64 ビットの変更された EUI-64 形式で構築されている必要があります。

インターフェイス ID は、次のいずれかに該当する変更済みの EUI-64 形式で構築されています。

• すべての IEEE 802 インターフェイス タイプ（イーサネット インターフェイス、FDDI インターフェイスなど）の場合、最初の 3 オクテット（24 ビット）は、そのインターフェイスの 48 ビット リンク層アドレス（MAC アドレス）の組織固有識別子（OUI）から取得され、4 番めと 5 番めのオクテット（16 ビット）は、FFFE の固定 16 進数値です。最後の 3 オクテット（24 ビット）は、MAC アドレスの最後の 3 オクテットから取得されます。インターフェイス ID の構成は、最初のオクテットの 7 番めのビットである Universal/Local（U/L）ビットを 0 または 1 の値に設定することで完成します。値 0 はローカルに管理されている識別子を示し、値 1 はグローバルに一意の IPv6 インターフェイス識別子を示します。

• IPv6 オーバーレイ トンネルで使用されるトンネル インターフェイス タイプの場合、インターフェイス ID は、識別子の上位 32 ビットがすべてゼロであるトンネル インターフェイスに割り当てられた IPv4 アドレスです。

  （注）	ポイントツーポイント プロトコル（PPP）を使用するインターフェイスの場合は、接続の両端のインターフェイスが同じ MAC アドレスを持つ可能性があるため、接続の両端で使用されるインターフェイス識別子は、両方の識別子が一意になるまでネゴシエーション（ランダムに選択され、必要に応じて再構築）されます。ルータの最初の MAC アドレスが、PPP を使用するインターフェイスの識別子の構築に使用されます。

ルータに IEEE 802 インターフェイス タイプがない場合は、ルータのインターフェイスでリンクローカル IPv6 アドレスが次のシーケンスで生成されます。

1. ルータに MAC アドレスが（ルータの MAC アドレス プールから）照会されます。

2. 使用できる MAC アドレスがない場合は、ルート プロセッサ（RP）またはラインカード（LC）のシリアル番号を使用して、リンクローカル アドレスを形成します。

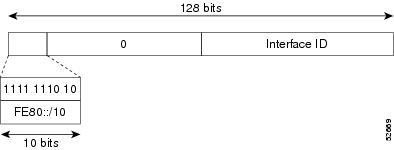

リンクローカル アドレスは、リンクローカル プレフィックス FE80::/10（1111 1110 10）と変更された EUI-64 形式のインターフェイス識別子を使用するすべてのインターフェイスを自動的に設定できる IPv6 ユニキャスト アドレスです。リンクローカル アドレスは、ネイバー探索プロトコルとステートレス自動設定プロセスで使用されます。ローカル リンク上のノードは、リンクローカル アドレスを使用して通信できます。ノードの通信にサイトローカル アドレスまたはグローバルに一意のアドレスは不要です。次の図は、以下のリンク ローカル アドレスの構造を示しています。

IPv6 ルータでは、送信元または宛先がリンクローカル アドレスであるパケットを他のリンクに転送できません。

図 2. リンクローカル アドレス形式

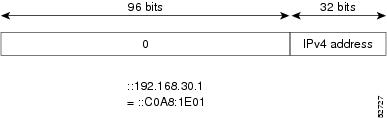

IPv4 互換 IPv6 アドレスは、アドレスの上位 96 ビットがゼロであり、アドレスの下位 32 ビットが IPv4 アドレスである IPv6 ユニキャスト アドレスです。IPv4 互換 IPv6 アドレスの形式は、0:0:0:0:0:0:A.B.C.D または ::A.B.C.D です。IPv4 互換 IPv6 アドレスの 128 ビット全体がノードの IPv6 アドレスとして使用され、下位 32 ビットに埋め込まれた IPv4 アドレスがノードの IPv4 アドレスとして使用されます。IPv4 互換 IPv6 アドレスは、IPv4 と IPv6 の両方のプロトコル スタックをサポートするノードに割り当てられ、自動トンネルで使用されます。次の図は、IPv4 互換 IPv6 アドレスの構造と、許容されるアドレス フォーマットのいくつかを示しています。

図 3. IPv4 互換 IPv6 アドレス形式

ICMP パケット ヘッダーのタイプ フィールドの値 135 は、ネイバー送信要求メッセージを示します。ネイバー送信要求メッセージは、ノードが同じローカル リンク上の別のノードのリンク層アドレスを決定するときに、ローカル リンク上で送信されますノードが別のノードのリンク層アドレスを判断する必要がある場合、ネイバー請求メッセージ内の送信元アドレスは、ネイバー請求メッセージを送信するノードの IPv6 アドレスです。ネイバー送信要求メッセージ内の宛先アドレスは、宛先ノードの IPv6 アドレスに対応する送信要求ノード マルチキャスト アドレスです。ネイバー送信要求メッセージには、送信元ノードのリンク層アドレスも含まれます。

図 7. IPv6 ネイバー探索 - ネイバー送信要求メッセージ

ネイバー送信要求メッセージを受信した後に、宛先ノードは、ICMP パケット ヘッダーのタイプ フィールドに値 136 を含むネイバー アドバタイズメント メッセージをローカル リンクに送信することで応答します。ネイバー アドバタイズメント メッセージの送信元アドレスは、ネイバー アドバタイズメント メッセージを送信するノードの IPv6 アドレス（具体的には、ノード インターフェイスの IPv6 アドレス）です。ネイバー アドバタイズメント メッセージ内の宛先アドレスは、ネイバー送信要求メッセージを送信したノードの IPv6 アドレスです。ネイバー アドバタイズメント メッセージのデータ部分には、ネイバー アドバタイズメント メッセージを送信するノードのリンク層アドレスが含まれます。

送信元ノードがネイバー アドバタイズメントを受信すると、送信元ノードと宛先ノードが通信できるようになります。

ネイバー送信要求メッセージは、ネイバーのリンク層アドレスが識別された後に、ネイバーの到達可能性の確認にも使用されます。ノードがネイバーの到達可能性を確認するときに、ネイバー送信要求メッセージの宛先アドレスは、ネイバーのユニキャスト アドレスです。

ネイバー アドバタイズメント メッセージは、ローカル リンク上のノードのリンク層アドレスが変更されたときにも送信されます。そのような変更があった場合、ネイバー アドバタイズメントの宛先アドレスは全ノード マルチキャスト アドレスになります。

ネイバー送信要求メッセージは、ネイバーのリンク層アドレスが識別された後に、ネイバーの到達可能性の確認にも使用されます。ネイバー到達不能検出では、ネイバーの障害またはネイバーへの転送パスの障害が識別されます。この検出は、ホストとネイバー ノード（ホストまたはルータ）間のすべてのパスで使用されます。ネイバー到達不能検出は、ユニキャスト パケットだけが送信されるネイバーに対して実行され、マルチキャスト パケットが送信されるネイバーに対しては実行されません。

ネイバーは、（以前にネイバーに送信されたパケットが受信され、処理されたことを示す）肯定確認応答がネイバーから返された場合に、到達可能と見なされます。上位層プロトコル（TCP など）からの肯定確認応答は、接続で転送が順調に進行している（宛先に到達しつつある）こと、またはネイバー送信要求メッセージに対する応答でネイバー アドバタイズメント メッセージが受信されたことを示します。パケットがピアに到達している場合、それらのパケットは送信元のネクストホップ ネイバーにも到達しています。したがって、転送の進行により、ネクストホップ ネイバーが到達可能であることも確認されます。

ローカル リンク上にない宛先の場合、転送の進行は、ファーストホップ ルータが到達可能であることを暗に意味します。上位層プロトコルからの確認応答がない場合、ノードは、ユニキャスト ネイバー送信要求メッセージを使用してネイバーを探し、転送パスがまだ機能していることを確認します。送信要求ネイバー アドバタイズメント メッセージがネイバーから返されることは、転送パスがまだ機能していることを示す肯定確認応答です。（送信要求フラグに 値 1 が設定されているネイバー アドバタイズメント メッセージは、ネイバー送信要求メッセージへの応答でのみ送信されます）。非送信要求メッセージでは、送信元ノードから宛先ノードへの一方向パスだけが確認されます。送信要求ネイバー アドバタイズメント メッセージは、両方向のパスが機能していることを示します。

（注）	送信要求フラグが値 0 に設定されたネイバー アドバタイズメント メッセージは、転送パスがまだ機能していることを示す肯定確認応答とは見なされません。

ネイバー送信要求メッセージは、ユニキャスト IPv6 アドレスがインターフェイスに割り当てられる前にそのアドレスが一意であることを確認するために、ステートレス自動設定プロセスでも使用されます。アドレスがインターフェイスに割り当てられる前に、重複アドレス検出がまず新しいリンクローカル IPv6 アドレスで実行されます（重複アドレス検出の実行時、新しいアドレスは暫定的な状態にあります）。具体的には、ノードは未指定の送信元アドレスと一時的なリンクローカル アドレスをメッセージの本文に含むネイバー送信要求メッセージを送信します。そのアドレスが別のノードですでに使用されている場合、ノードは一時的なリンクローカル アドレスを含むネイバー アドバタイズメント メッセージを返します。別のノードが同じアドレスの一意性を同時に検証している場合は、そのノードもネイバー送信要求メッセージを返します。ネイバー送信要求メッセージの返信としてネイバー アドバタイズメント メッセージが受信されず、同じ一時アドレスの検証を試行している他のノードからのネイバー送信要求メッセージも受信されない場合、最初のネイバー送信要求メッセージを送信したノードは、一時的なリンクローカル アドレスを一意であると見なし、そのアドレスをインターフェイスに割り当てます。

IPv6 ユニキャスト アドレス（グローバルまたはリンクローカル）はすべてリンクでの一意性を確認する必要があります。ただし、リンクローカル アドレスの一意性が確認されるまで、リンクローカル アドレスに関連付けられた他の IPv6 アドレスに対して重複アドレス検出は実行されません。Cisco IOS XR ソフトウェアでの重複アドレス検出のシスコ実装では、64 ビット インターフェイス識別子から生成されるエニーキャスト アドレスまたはグローバル アドレスの一意性はチェックされません。

ルータ アドバタイズメント（RA）メッセージは、ICMP パケット ヘッダーのタイプ フィールドが値 134 であり、IPv6 ルータの設定済みの各インターフェイスへ定期的に送信されます。ルータ アドバタイズメント メッセージは全ノード マルチキャスト アドレスに送信されます

図 8. IPv6 ネイバー探索 - ルータ アドバタイズメント メッセージ

ルータ アドバタイズメント メッセージには、通常、次の情報が含まれています。

• ローカル リンク上のノードがその IPv6 アドレスの自動設定に使用できる 1 つ以上のオンリンク IPv6 プレフィックス

• アドバタイズメントに含まれる各プレフィックスのライフタイム情報

• 完成可能な自動設定のタイプ（ステートレスまたはステートフル）を示すフラグのセット

• デフォルト ルータ情報（アドバタイズメントを送信しているルータをデフォルト ルータとして使用する必要があるかどうか、および、その場合は、ルータがデフォルト ルータとして使用される秒単位の時間）

• ホストが発信するパケットで使用する必要のあるホップ リミットや MTU など、ホストに関する詳細情報

ルータ アドバタイズメントは、ルータ送信要求メッセージへの応答としても送信されます。ICMP パケット ヘッダーの Type フィールドの値が 133 であるルータ送信要求メッセージは、システム始動時にホストによって送信されるため、ホストは次のスケジュールされたルータ アドバタイズメント メッセージを待機することなくすぐに自動設定できます。ルータ送信要求メッセージが通常システム起動時にホストによって送信される（ホストにユニキャスト アドレスが設定されていない）場合、ルータ送信要求メッセージの送信元アドレスは、通常は未指定の IPv6 アドレス（0:0:0:0:0:0:0:0）です。ホストに設定済みのユニキャスト アドレスがある場合、ルータ送信要求メッセージを送信するインターフェイスのユニキャスト アドレスが、メッセージ内の送信元アドレスとして使用されます。ルータ送信要求メッセージの宛先アドレスは、スコープがリンクである全ルータ マルチキャスト アドレスです。ルータ送信要求に応答してルータ アドバタイズメントが送信される場合、ルータ アドバタイズメント メッセージ内の宛先アドレスはルータ送信要求メッセージの送信元のユニキャスト アドレスです。

次のルータ アドバタイズメント メッセージ パラメータを設定できます。

• ルータ アドバタイズメント メッセージの定期的な時間間隔

• （特定のリンク上のすべてのノードで使用される）デフォルト ルータとしてのルータの実用性を示す「ルータ ライフタイム」値

• 特定のリンクで使用されているネットワーク プレフィックス

• （特定のリンクで）ネイバー送信要求メッセージが再送信される時間の間隔

• ノードによってネイバーが到達可能である（特定のリンク上のすべてのノードで使用できる）と見なされるまでの時間

設定されたパラメータはインターフェイスに固有です。ルータ アドバタイズメント メッセージ（デフォルト値を含む）の送信は、イーサネットと FDDI インターフェイス上では自動的にイネーブルになります。その他のインターフェイス タイプの場合、ルータ アドバタイズメント メッセージの送信は、インターフェイス コンフィギュレーション モードで no ipv6 nd suppress-ra コマンドを使用して手動で設定する必要があります。ルータ アドバタイズメント メッセージの送信は、インターフェイス コンフィギュレーション モードで ipv6 nd suppress-ra コマンドを使用することにより、個々のインターフェイスでディセーブルにできます。

（注）	ステートレス自動設定が正しく機能するには、ルータ アドバタイズメント メッセージでアドバタイズされたプレフィックス長が常に 64 ビットである必要があります。

ICMP パケット ヘッダーのタイプ フィールドの値 137 は、IPv6 ネイバー リダイレクト メッセージを示します。ルータは、ネイバー リダイレクト メッセージを送信して、宛先へのパス上のより適切なファーストホップ ノードをホストに通知します

図 9. IPv6 ネイバー探索 - ネイバー リダイレクト メッセージ

（注）	リダイレクト メッセージ内のターゲット アドレス（最終的な宛先）によって隣接ルータのリンクローカル アドレスが確実に識別されるように、ルータは各隣接ルータのリンクローカル アドレスを判断できる必要があります。スタティック ルーティングの場合、ネクストホップ ルータのアドレスは、ルータのリンクローカル アドレスを使用して指定する必要があります。ダイナミック ルーティングの場合は、すべての IPv6 プロトコルが隣接ルータのリンクローカル アドレスを交換する必要があります。

パケットの転送後に、次の条件が満たされる場合、ルータはパケットの送信元にリダイレクト メッセージを送信する必要があります。

• パケットの宛先アドレスがマルチキャスト アドレスではない。

• パケットがルータにアドレッシングされていなかった。

• パケットが、そのパケットを受信したインターフェイスから送信されようとしている。

• ルータが、パケットにより適したファーストホップ ノードはパケットの送信元と同じリンク上にあると判断した。

• パケットの送信元アドレスが、同じリンク上のネイバーのグローバル IPv6 アドレス、またはリンクローカル アドレスである。

ネイバー リダイレクト メッセージを含めて、ルータが IPv6 ICMP エラー メッセージを生成するレートをすべて制限するには、ipv6 icmp error-interval グローバル コンフィギュレーション コマンドを使用します。これにより、リンク層の輻輳が最終的に低減されます。

（注）	ルータはネイバー リダイレクト メッセージを受信してもそのルーティング テーブルを更新せず、ホストはネイバー リダイレクト メッセージを発信しません。

競合解決には、競合データベースおよび競合セット定義という 2 つの部分があります。
