Cisco 適応型セキュリティ仮想アプライアンス（ASAv）9.7 クイック スタート ガイド

Microsoft Azure クラウドへの ASAv の導入について

Microsoft Azure は、プライベート Microsoft Hyper V ハイパーバイザを使用するパブリック クラウド環境です。ASAv は、Hyper V ハイパーバイザの Microsoft Azure 環境でゲストとして実行されます。Microsoft Azure 上の ASAv は、4 つの vCPU、14 GB、4 つのインターフェイスをサポートする Standard D3 の 1 つのインスタンス タイプをサポートします。

Microsoft Azure に ASAv を導入するには、2 つの方法（Azure Resource Manager を使用したスタンドアロン ファイアウォールとして、または、Azure Security Center を使用した統合パートナー ソリューションとして）があります。Microsoft Azure への ASAv の導入を参照してください。

ASAv および Azure の前提条件およびシステム要件

• Azure.com でアカウントを作成します。

Microsoft Azure でアカウントを作成したら、ログインして、Microsoft Azure Marketplace 内で ASAv を選択し、ASAv を導入できます。

• ASAv にライセンスを付与します。

ASAv にライセンスを付与するまでは、100 の接続と 100 Kbps のスループットのみが許可される縮退モードで実行されます。「 Smart Software Licensing for the ASAv（ASAv の Smart Software Licensing） 」を参照してください。

注：Azure に展開する場合、ASAv にはデフォルトで ASAv30 の権限が付与されています。ASAv5 および ASAv10 の権限付与の使用が許可されています。ただし、ASAv5 または ASAv10 の権限付与を使用できるように、スループット レベルを明示的に設定する必要があります。

• インターフェイスの要件：

4 つのネットワーク上の 4 つのインターフェイスとともに ASAv を導入する必要があります。

–管理インターフェイス

注： エッジ ファイアウォール構成の場合、管理インターフェイスは、「外部」インターフェイスとしても使用されます。

注： Azure では、最初に定義されたインターフェイス（常に、管理インターフェイス）が、それに Azure パブリック IP アドレスを関連付けることができる唯一のインターフェイスです。このため、Azure 内の ASAv は管理インターフェイス上でのデータ トラフィックの通過を許可します。そのため、管理インターフェイスの初期設定には、 管理専用 の設定は含まれていません。

–内部および外部インターフェイス

–追加のサブネット（DMZ または選択したネットワーク）

• 通信パス：

–管理インターフェイス：SSH アクセスと、ASAv を ASDM に接続するために使用されます。

–内部インターフェイス（必須）：内部ホストに ASAv を接続するために使用されます。

–外部インターフェイス（必須）：ASAv をパブリック ネットワークに接続するために使用されます。

–DMZ インターフェイス（任意）：Standard_D3 インターフェイスを使用する場合に、ASAv を DMZ ネットワークに接続するために使用されます。

• ASAv のシステム要件については、「 Cisco ASA Compatibility 」を参照してください。

ASAv および Azure のガイドラインと制限事項

サポートされる機能

• Microsoft Azure クラウドからの導入
• インスタンスあたり最大 4 つの vCPU
• L3 ネットワークのユーザ導入

注：Azure は設定可能な L2 vSwitch 機能は提供していません。

• ルーテッド ファイアウォール モード（デフォルト）

注：ルーテッド ファイアウォール モードでは、ASAv はネットワーク内の従来のレイヤ 3 境界となります。このモードには、各インターフェイスの IP アドレスが必要です。Azure は VLAN タグ付きインターフェイスをサポートしていないため、IP アドレスはタグなしのトランク以外のインターフェイスで設定する必要があります。

サポートされない機能

• コンソール アクセス（管理は、ネットワーク インターフェイスを介して SSH または ASDM を使用して実行される）
• IPv6
• ユーザ インスタンス インターフェイスの VLAN タギング
• ジャンボ フレーム
• Azure の観点からの、デバイスが所有していない IP アドレスのプロキシ ARP
• インターフェイスのパブリック IP アドレス

Management 0/0 インターフェイスのみが、それに関連付けられたパブリック IP アドレスを保持できます。

• 無差別モード（スニファなし、またはトランスペアレント モードのファイアウォールのサポート）

注：Azure ポリシーによって、インターフェイスの無差別モードでの動作は許可されていないため、ASAv のトランスペアレント ファイアウォール モードでの動作は阻止されます。

• マルチ コンテキスト モード
• クラスタ
• ASAv のネイティブ HA
• VM のインポート/エクスポート
• デフォルトでは、Azureクラウド内で稼働する ASAv の FIPS モードは無効になっています。

注意： FIPS モードを有効にする場合は、 ssh key-exchange group dh-group14-sha1 コマンドを使用して、Diffie-Helman キー交換グループをより強力なキーに変更する必要があります。Diffie-Helman グループを変更しないと、それ以降 ASAv に SSH 接続できなくなります。そのため、グループの変更が、最初に ASAv を管理する唯一の方法となります。

Azure 上の ASAv のネットワーク トポロジの例

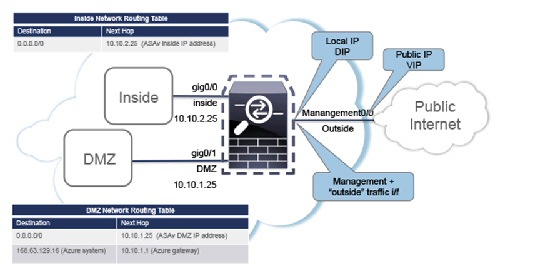

図 1は、Azure 内に設定された 3 つのサブネット（管理、内部、DMZ）を備えた、ルーテッド ファイアウォール モードの ASAv の推奨トポロジを示しています。4 番目の必須インターフェイス（外部）は示されていません。

図 1 Azure への ASAv の導入の例

導入時に作成されるリソース

Azure に ASAv を導入すると、次のリソースが作成されます。

• ASAv 仮想マシン（VM）
• リソース グループ（既存のリソース グループを選択していない場合）

ASAv リソース グループは、仮想ネットワークとストレージ アカウントが使用するリソース グループと同じである必要があります。

• 4 枚の NIC（名前は、 vm name -Nic0、 vm name -Nic1、 vm name -Nic2、 vm name -Nic3）

これらの NIC は、それぞれ ASAv インターフェイスの Management 0/0、GigabitEthernet 0/0、GigabitEthernet 0/1、および GigabitEthernet 0/2 にマッピングされます。

• セキュリティ グループ（名前は、 vm name -SSH-SecurityGroup）

セキュリティ グループは、ASAv Management 0/0 にマッピングされる VM の Nic0 にアタッチされます。

セキュリティ グループには、VPN 目的で SSH、UDP ポート 500、および UDP 4500 を許可するルールが含まれます。導入後に、これらの値を変更できます。

• パブリック IP アドレス（導入時に選択した値に従って命名）

パブリック IP アドレスは、Management 0/0 にマッピングされる VM の Nic0 に関連付けられます。Azure では、パブリック IP アドレスを最初の NIC のみに関連付けることができます。

注： パブリック IP アドレスを選択する必要があります（新規または既存）。[None] オプションはサポートされていません。

• 4 つのサブネットを備えた仮想ネットワーク（既存のネットワークを選択していない場合）
• サブネットごとのルーティング テーブル（既存の場合は最新のもの）

テーブル（名前は、 subnet name -ASAv-RouteTable）

各ルーティング テーブルには、ASAv IP アドレスを持つ他の 3 つのサブネットへのルートがネクスト ホップとして含まれています。トラフィックを他のサブネットまたはインターネットに到達させる必要がある場合は、デフォルト ルートを追加することもできます。

• 選択したストレージ アカウントの起動時診断ファイル

起動時診断ファイルは、ブロブ（サイズの大きいバイナリ オブジェクト）内に配置されます。

• 選択したストレージ アカウントのブロブおよびコンテナ VHD にある 2 つのファイル（名前は、 vm name -disk.vhd および vm name -<uuid>.status）
• ストレージ アカウント（既存のストレージ アカウントが選択されていない場合）

注：VM を削除すると、保持を希望する任意のリソースを除き、これらの各リソースを個別に削除する必要があります。

Azure ルーティング

Azure 仮想ネットワークでのルーティングは、仮想ネットワークの有効なルーティング テーブルによって決まります。有効なルーティング テーブルは、既存のシステム ルーティング テーブルとユーザ定義のルーティング テーブルの組み合わせです。

注： 現在、有効なルーティング テーブルまたはシステム ルーティング テーブルはどちらも表示できません。

ユーザ定義のルーティング テーブルは表示および編集できます。システム テーブルとユーザ定義のテーブルを組み合わせて有効なルーティング テーブルを形成した場合、最も限定的なルート（同位のものを含め）がユーザ定義のルーティング テーブルに含められます。システム ルーティング テーブルには、Azure の仮想ネットワーク インターネット ゲートウェイを指すデフォルト ルート（0.0.0.0/0）が含まれます。また、システム ルーティング テーブルには、Azure の仮想ネットワーク インフラストラクチャ ゲートウェイを指すネクスト ホップとともに、他の定義済みのサブネットへの限定的なルートが含まれます。

ASAv を介してトラフィックをルーティングするために、ASAv 導入プロセスで、ASAv をネクスト ホップとして使用する他の 3 つのサブネットへのルートが、各サブネットに追加されます。サブネット上の ASAv インターフェイスを指すデフォルト ルート（0.0.0.0/0）を追加することもできます。これは、サブネットからのすべてのトラフィックを ASAv を介して送信します。そのトラフィックを処理する前に、ASAv ポリシーを設定する必要が生じる場合があります（通常は、NAT/PAT を使用）。

システム ルーティング テーブル内の既存の限定的なルートのために、ユーザ定義のルーティング テーブルに、ネクストホップとして ASAv を指す限定的なルートを追加する必要があります。追加しないと、ユーザ定義のテーブル内のデフォルト ルートではなく、システム ルーティング テーブル内のより限定的なルートが選択され、トラフィックが ASAv をバイパスしてしまいます。

仮想ネットワーク内の VM のルーティング設定

Azure 仮想ネットワーク内のルーティングは、クライアントの特定なゲートウェイ設定ではなく、有効なルーティング テーブルに依存します。仮想ネットワーク内で稼働するクライアントは、DHCP によって、それぞれのサブネット上の 1 アドレスとなるルートを指定されることがあります。これはプレースホルダで、仮想ネットワークのインフラストラクチャ仮想ゲートウェイにパケットを送信するためにだけ使用されます。パケットは、VM から送信されると、有効なルーティング テーブル（ユーザ定義のテーブルによって変更された）に従ってルーティングされます。有効なルーティング テーブルは、クライアントでゲートウェイが 1 として、または ASAv アドレスとして設定されているかどうかに関係なく、ネクスト ホップを決定します。

Azure VM ARP テーブルには、すべての既知のホストに対して同じ MAC アドレス（1234.5678.9abc）が表示されます。これによって、Azure VM からのすべてのパケットが、有効なルーティング テーブルを使用してパケットのパスを決定する Azure ゲートウェイに到達するように保証されます。

IP アドレス

次の情報は Azure の IP アドレスに適用されます。

• ASAv 上の最初の NIC（Management 0/0 にマッピングされる）には、アタッチ先のサブネット内のプライベート IP アドレスが付与されます。

パブリック IP アドレスは、プライベート IP アドレスに関連付けられる場合があり、Azure インターネット ゲートウェイは NAT 変換を処理します。

• VM の最初の NIC のみにパブリック IP アドレスをアタッチできます。
• ダイナミック パブリック IP アドレスは Azure の停止/開始サイクル中に変更される場合があります。ただし、Azure の再起動時および ASAv のリロード時には、それらは保持されます。
• スタティック パブリック IP アドレスは Azure 内でそれらを変更するまで変わりません。
• ASAv インターフェイスは、DHCP を使用して、自身の IP アドレスを設定します。Azure インフラストラクチャは、Azure に設定された IP アドレスが ASAv インターフェイスに割り当てられるように確保します。

DNS

すべての Azure 仮想ネットワークが、次のように使用できる 168.63.129.16 で、組み込みの DNS サーバにアクセスできます。

この構成は、Smart Licensing を設定し、専用の DNS サーバをセットアップしていない場合に使用できます。

Microsoft Azure への ASAv の導入

次の 2 つの方法のどちらかで ASAv を Microsoft Azure に導入できます。

• ASAv を Azure Resource Manager を使用したスタンドアロン ファイアウォールとして導入します。Azure Resource Manager からの ASAv の導入を参照してください。
• ASAv を Azure Security Center を使用した Azure 内の統合パートナー ソリューションとして導入します。セキュリティを重視するお客様には、ASAv を Azure ワークロードを保護するためのファイアウォール オプションとして提案します。セキュリティ イベントとヘルス イベントが単一の統合ダッシュボードからモニタされます。Azure Security Center からの ASAv の導入を参照してください。
