ここでは、Firepower Threat Defenseの設定を開始する方法について説明します。
このガイドでは、Firepower Threat Defenseデバイスに含まれている Firepower Device Manager の Web ベースのインターフェイスを使用して Firepower Threat Defense を設定する方法について説明します。
Firepower Device Manager を使用すると、小規模ネットワークで最もよく使用されるソフトウェアの基本機能を設定できます。また、これは多くの Firepower Threat Defenseデバイスを含む大規模なネットワークを制御するために強力な複数デバイスのマネージャを使用することがない、単一のデバイスまたは限られた数のデバイスを含むネットワークのために特に設計されています。
多数のデバイスを管理している場合、または Firepower Threat Defenseで許可されるより複雑な機能や設定を使用したい場合、統合 Firepower Device Manager の代わりに Firepower Management Center デバイスを使用します。
Firepower Device Manager は次のデバイスで使用できます。
デバイス モデル |
Firepower Threat Defense の最小ソフトウェア バージョン |
---|---|
ASA 5506-X、5506H-X、5506W-X、5508-X、5516-X |
6.1 |
ASA 5512-X、5515-X、5525-X、5545-X、5555-X |
6.1 |
Firepower Threat Defenseデバイスには、次の 2 つのインターフェイスがあります。
Firepower Device Manager はお使いの Web ブラウザで実行されます。このインターフェイスを使用して、システムを設定、管理、モニタできます。
CLI はトラブルシューティングに使用します。Firepower Device Manager の代わりに、初期設定にも使用できます。
次に、これらのインターフェイスにログインし、ユーザ アカウントを管理する方法を説明します。
Firepower Device Manager を使用して、システムを設定、管理、およびモニタします。ブラウザで設定可能な機能を、コマンドライン インターフェイス(CLI)で設定することはできません。セキュリティ ポリシーを実装するには、Web インターフェイスを使用する必要があります。
Firefox、Chrome、Safari、Internet Explorer の最新バージョンを使用します。
Firepower Device Manager には、admin ユーザ名のみを使用してログインできます。Firepower Device Manager アクセスするための追加ユーザは作成できません。
コマンドライン インターフェイス(CLI)を使用してシステムのセットアップを行い、基本的なシステムのトラブルシューティングを行います。CLI セッションからポリシーを設定することはできません。
CLI にログインするには、次のいずれかを実行します。
デバイスに付属のコンソール ケーブルを使用し、9600 ボー、8 データ ビット、パリティなし、1 ストップ ビット、フロー制御なしに設定されたターミナル エミュレータを用いて PC をコンソールに接続します。コンソール ケーブルの詳細については、デバイスのハードウェア ガイドを参照してください。
SSH クライアントを使用して、管理 IP アドレスに接続します。admin ユーザ名(デフォルトのパスワードは Admin123 です)または別の CLI のユーザ アカウントを使用してログインします。
ログインした後、CLI で使用可能なコマンドを確認するには、help または ? を入力してください。使い方については、http://www.cisco.com/c/en/us/td/docs/security/firepower/command_ref/b_Command_Reference_for_Firepower_Threat_Defense.htmlで Firepower Threat Defense のコマンド リファレンス [英語] を参照してください。
![]() (注) | configure user add コマンドを使用して、CLI にログインできるユーザ アカウントを作成できます。ただし、これらのユーザは CLI のみにログインできます。Firepower Device Manager の Web インターフェイスにはログインできません。 |
パスワードは定期的に変更する必要があります。次の手順では、Firepower Device Manager にログインしているときにパスワードを変更する方法について説明します。
![]() (注) | CLI にログインしている場合は、configure password コマンドを使用してパスワードを変更できます。configure user password username コマンドを使用すると、別の CLI ユーザのパスワードを変更できます。 |
ユーザ インターフェイスの設定を行い、パスワードを変更することができます。
Firepower Threat Defenseデバイスで CLI にアクセスするユーザを作成できます。これらのアカウントは管理アプリケーションへのアクセスは許可されず、CLI へのアクセスのみが有効になります。CLI はトラブルシューティングやモニタリング用に役立ちます。
複数のデバイス上にアカウントを一度に作成することはできません。デバイスごとに固有の CLI アカウントのセットがあります。
ステップ 1 | config 権限を持つアカウントを使用してデバイスの CLI にログインします。
管理者ユーザ アカウントには必要な権限がありますが、config 権限を持っていればどのアカウントでも問題ありません。SSH セッションまたはコンソール ポートを使用できます。 特定のデバイス モデルでは、コンソール ポートから FXOS CLI に移動します。connect ftd コマンドを使用して Firepower Threat Defense CLI にアクセスします。 | ||
ステップ 2 | ユーザ アカウントを作成します。
configure user addusername {basic | config} 次の権限レベルを持つユーザを定義できます。 例: 次の例では、config アクセス権を使用して、joecool という名前のユーザ アカウントを追加します。パスワードは入力時に非表示となります。 > configure user add joecool config Enter new password for user joecool: newpassword Confirm new password for user joecool: newpassword > show user Login UID Auth Access Enabled Reset Exp Warn Str Lock Max admin 1000 Local Config Enabled No Never N/A Dis No N/A joecool 1001 Local Config Enabled No Never N/A Dis No 5
| ||
ステップ 3 | (オプション)セキュリティ要件を満たすようにアカウントの性質を調整します。
アカウントのデフォルト動作を変更するには、次のコマンドを使用できます。
| ||
ステップ 4 | 必要に応じてユーザ アカウントを管理します。
ユーザをアカウントからロックアウトしたり、アカウントを削除するか、またはその他の問題を修正したりする必要があります。システムのユーザ アカウントを管理するには、次のコマンドを使用します。
|
ネットワークでシステムが正しく機能するためには、初期設定を完了する必要があります。展開を成功させるには、ケーブルを正しく接続し、デバイスをネットワークに挿入し、インターネットや他のアップストリーム ルータに接続するために必要なアドレスを設定する必要があります。次の手順で、このプロセスについて説明します。
初期設定を開始する前に、デバイスにはいくつかのデフォルト設定が含まれています。詳細は、初期設定前のデフォルト設定を参照してください。
ステップ 1 | インターフェイスの接続 |
ステップ 2 | 初期設定の完了 設定の結果の詳細については、初期展開後の設定を参照してください。 |
ステップ 3 | ワイヤレス アクセス ポイント(ASA 5506W-X)の設定 |
デフォルト設定は、特定のインターフェイスが内部および外部ネットワークに使用されると仮定しています。これらの想定に基づいてインターフェイスにネットワーク ケーブルを接続していると、初期設定がしやすくなります。
デフォルト設定は、スイッチを使用して同じネットワークに管理インターフェイスおよび内部インターフェイスに接続すると仮定しています。内部インターフェイスが DHCP サーバとして設定されているため、同じスイッチに管理ワークステーションを接続し、同じネットワーク上の DHCP を介してアドレスを取得して、Firepower Device Manager の Web インターフェイスを開くことができます。
次の図は、想定されるネットワーク トポロジを示しています。

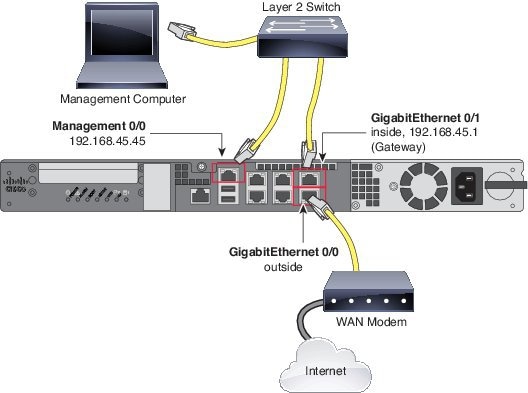

次の図は、このトポロジでのシステムの配線方法を示します。内部ルータを使用して異なるネットワークに管理ネットワークと内部ネットワークを接続するには、ルーテッド モードの導入を参照してください。
ISP/WAN モデムまたはその他の外部デバイスに GigabitEthernet 1/1 を接続します。デフォルトでは、IP アドレスは DHCP を使用して取得しますが、初期設定時にスタティック アドレスを設定することもできます。
GigabitEthernet 1/2 をレイヤ 2 スイッチに接続します。IP アドレスは 192.168.45.1 であり、これが内部ネットワークのゲートウェイとして機能します。
Management 1/1 をレイヤ 2 スイッチに接続します。IP アドレスは 192.168.45.45 です。
ワークステーションがレイヤ 2 スイッチに接続し、DHCP を使用してアドレスを取得するように設定します。
ISP/WAN モデムまたはその他の外部デバイスに GigabitEthernet 0/0 を接続します。デフォルトでは、IP アドレスは DHCP を使用して取得しますが、初期設定時にスタティック アドレスを設定することもできます。
GigabitEthernet 0/1 をレイヤ 2 スイッチに接続します。IP アドレスは 192.168.45.1 であり、これが内部ネットワークのゲートウェイとして機能します。
Management 0/0 をレイヤ 2 スイッチに接続します。IP アドレスは 192.168.45.45 です。
ワークステーションがレイヤ 2 スイッチに接続し、DHCP を使用してアドレスを取得するように設定します。
Firepower Device Manager に初めてログインする際には、デバイスのセットアップ ウィザードを使用してシステムの初期設定を完了します。
データ インターフェイスをゲートウェイのデバイス(ケーブル モデムやルータなど)に接続していることを確認します。エッジの導入では、これはインターネット向けのゲートウェイになります。データセンターの導入では、バックボーン ルータになります。使用モデルのデフォルトの「外部」インターフェイスを使用します(インターフェイスの接続および初期設定前のデフォルト設定を参照)。 管理インターフェイスは、インターネットにアクセスできるゲートウェイにも接続する必要があります。システムのライセンスシングおよびデータベースの更新には、インターネット アクセスが必要です。
ステップ 1 | これがシステムへの初めてのログインであり、CLI セットアップ ウィザードを使用していない場合、エンド ユーザ ライセンス契約を読んで承認し、管理パスワードを変更するように求められます。
続行するには、以下の手順を完了する必要があります。 | ||
ステップ 2 | 外部インターフェイスを選択し、[次へ(Next)]をクリックします。
これは、ゲートウェイのモデムまたはルータに接続されているデータ ポートです。
| ||
ステップ 3 | 外部インターフェイスと管理インターフェイスに対して次のオプションを設定し、[次へ(Next)]をクリックします。
[外部インターフェイス(Outside Interface)]
管理インターフェイス | ||
ステップ 4 | システム時刻の設定を行い、[次へ(Next)]をクリックします。 | ||
ステップ 5 | システムのスマート ライセンスを設定します。
スマート ライセンスのアカウントを取得し、システムが必要とするライセンスを適用する必要があります。最初は 90 日間の評価ライセンスを使用し、後でスマート ライセンスを設定することができます。 デバイスを今すぐ登録するには、リンクをクリックして Smart Software Manager(SSM)のアカウントにログインし、新しいトークンを作成して、編集ボックスにそのトークンをコピーします。 評価ライセンスを使用するには、[登録せずに 90 日の評価期間を開始する(Start 90 day evaluation period without registration)]を選択します。後でデバイスを登録して、スマート ライセンスを取得するには、[デバイス(Device)]メニューのデバイス名、[スマート ライセンス(Smart Licenses)] グループのリンクをクリックします。 | ||
ステップ 6 | [終了(Finish)]をクリックします。 |
オプション ライセンスでカバーされている機能(カテゴリベースの URL フィルタリング、侵入インスペクション、マルウェア対策など)を使用する場合は、必要なライセンスを有効にします。オプション ライセンスの有効化と無効化を参照してください。
他のインターフェイスをネットワークに接続している場合は、各接続インターフェイスを設定します。サブネットを追加する方法およびインターフェイスの設定を参照してください。
製品の使用方法については、使用例で学習してください。Firepower Threat Defenseの使用例を参照してください。
ASA 5506W-X には、デバイスに統合されている Cisco Aironet 702i ワイヤレス アクセス ポイントが含まれています。このワイヤレス アクセス ポイントは、デフォルトで無効化されています。ワイヤレス無線を有効化し、SSID およびセキュリティの設定を行うには、アクセス ポイント Web インターフェイスに接続してください。
アクセス ポイントは、GigabitEthernet 1/9 インターフェイスを介して内部的に接続します。すべての Wi-Fi クライアントは GigabitEthernet 1/9 ネットワークに属します。セキュリティ ポリシーにより、Wi-Fi ネットワークが他のインターフェイス上の任意のネットワークにアクセスする方法が規定されます。アクセス ポイントには、外部インターフェイスやスイッチ ポートは含まれません。
次の手順では、アクセス ポイントを設定する方法について説明します。この手順では、デバイス セットアップ ウィザードが完了していると仮定します。代わりに手動でデバイスを設定した場合、設定に基づいて手順を調整する必要があります。
詳細については、次のマニュアルを参照してください。
ワイヤレス LAN コントローラの使用の詳細については、『Cisco Wireless LAN Controller ソフトウェアのマニュアル』を参照してください。
ワイヤレス アクセス ポイントのハードウェアおよびソフトウェアの詳細については、『Cisco Aironet 700 シリーズのマニュアル』を参照してください。
アクセス ポイントに到達できないときに、Firepower Threat Defenseデバイスは推奨設定になっていて、他のネットワーク問題が見つからない場合、アクセス ポイントをデフォルト設定に復元することができます。Firepower Threat DefenseCLI にアクセス(コンソール ポートに接続、または SSH アクセスを設定)する必要があります。Firepower Threat DefenseCLI から、次のコマンドを入力します。
> system support diagnostic-cli Attaching to Diagnostic CLI ... Press 'Ctrl+a then d' to detach. Type help or '?' for a list of available commands. firepower> enable Password: <press enter, by default, the password is blank> firepower# hw-module module wlan recover configuration
アクセス ポイントのトラブルシューティングをさらに行う必要がある場合、session wlan console コマンドを使用して、アクセス ポイント CLI に接続します。
ステップ 1 | ワイヤレス インターフェイス GigabitEthernet 1/9 を設定し、有効にします。 |
ステップ 2 | 内部インターフェイスと同じセキュリティ ゾーンに Wi-Fi インターフェイスを追加します。
デバイスのセットアップ ウィザードでは、[inside_zone]というセキュリティ ゾーンの [内部(inside)] インターフェイスを設定します。Wi-Fi インターフェイスは、アクセスポイントの Web インターフェイスに到達できるよう、同じゾーンに存在する必要があります。 |
ステップ 3 | [inside_zone] セキュリティ ゾーン内のインターフェイス間のトラフィックを許可するため、アクセス コントロール ルールを設定します。 デバイスのセットアップ ウィザードでは、トラフィックが [inside_zone]から [outside_zone] に流れるようにするためのルールを作成します。これにより、内部ユーザがインターネットにアクセスできます。[Wifi]インターフェイスを [inside_zone] に追加することにより、Wi-Fi ユーザもインターネット アクセスを許可するルールに含まれます。 ただし、デフォルトのアクションはすべてのトラフィックをブロックするため、[inside_zone]セキュリティ ゾーン内のインターフェイス間のトラフィックを有効にするルールを作成する必要があります。 |
ステップ 4 | ワイヤレス インターフェイスで、DHCP サーバを設定します。
DHCP サーバは、アクセス ポイントに接続するデバイスに IP アドレスを提供します。また、アクセス ポイント自体にアドレスを提供します。 |
ステップ 5 | メニューの [展開(Deploy)] ボタンをクリックし、[今すぐ展開(Deploy Now)]ボタンをクリックし、変更をデバイスに展開します。
展開が完了するまで待ってから続行します。 |
ステップ 6 | ワイヤレス アクセス ポイントを設定します。
ワイヤレス アクセス ポイントは、ワイヤレス インターフェイス用に定義された DHCP プールからアドレスを取得します。プール内の最初のアドレスを取得する必要があります。アドレスの例を使用した場合、これは「192.168.10.2」です。(最初のアドレスが機能しない場合は、プール内の次のアドレスを試します)。 |
ステップ 7 | ワイヤレス アクセス ポイント Web インターフェイスでは、無線を有効にします。 |
ローカル マネージャ(Firepower Device Manager)を使用して Firepower Threat Defenseデバイスの初期設定を行う前、デバイスには次のデフォルト設定が含まれています。
この設定では、管理インターフェイス、内部インターフェイスおよびコンピュータを同じスイッチに有線接続し、内部インターフェイスで定義されている DHCP サーバを使用して IP アドレスをコンピュータに提供しているものと仮定します。次の表で、デバイス モデル別のデフォルトの内部および外部インターフェイスを参照してください。
設定 |
デフォルト |
初期設定時に変更できるか |
---|---|---|
管理者ユーザのパスワード |
Admin123 |
可。デフォルト パスワードを変更する必要があります。 |
管理 IP アドレス |
192.168.45.45 |
不可。 |
管理ゲートウェイ |
192.168.45.1 |
不可。 |
内部インターフェイスの IP アドレス |
192.168.45.1 |
不可。 |
内部クライアントの DHCP サーバ |
アドレス プール 192.168.45.46 ~ 192.168.45.254 の内部インターフェイスで実行されます。 |
不可。 |
内部クライアントの DHCP 自動設定(自動設定では、WINS サーバおよび DNS サーバのアドレスをクライアントに提供します) |
外部インターフェイスで有効です。 |
可(ただし間接的)。外部インターフェイスにスタティック IPv4 アドレスを設定した場合、DHCP サーバの自動設定が無効になります。 |
外部インターフェイスの IP アドレス。 |
インターネット サービス プロバイダー(ISP)または上流に位置するルータから DHCP 経由で取得されます。 |
可。 |
初期設定時に異なる外部インターフェイスを選択できます。ただし、異なる内部インターフェイスを選択することはできません。設定後に内部インターフェイスを変更するには、インターフェイス設定と DHCP 設定を編集します。
Firepower Threat Defenseデバイス |
外部インターフェイス |
内部インターフェイス |
---|---|---|
ASA 5506-X ASA 5506H-X ASA 5506W-X |
GigabitEthernet 1/1 |
GigabitEthernet 1/2 |
ASA 5508-X ASA 5516-X |
GigabitEthernet 1/1 |
GigabitEthernet 1/2 |
ASA 5512-X ASA 5515-X ASA 5525-X ASA 5545-X ASA 5555-X |
GigabitEthernet 0/0 |
GigabitEthernet 0/1 |
セットアップ ウィザードを完了すると、デバイス設定には次の設定が含まれます。表は、特定の設定が明示的に選択したものであるか、または他の選択に基づいて自動的に定義されたものかどうかを示します。「暗黙的」な設定を検証し、ニーズに合わない場合は編集します。
設定 |
構成 |
明示的/暗黙的な設定、またはデフォルト設定 |
||
---|---|---|---|---|
管理者ユーザのパスワード |
入力した任意の内容 |
明示的 |
||
管理 IP アドレス |
192.168.45.45 |
デフォルト |
||
管理ゲートウェイ |
192.168.45.1 |
デフォルト |
||
管理インターフェイスの DNS サーバ |
入力した任意の内容 |
明示的 |
||
管理ホスト名 |
firepower または入力した任意の内容 |
明示的 |
||
システム時刻 |
選択したタイム ゾーンと NTP サーバ |
明示的 |
||
スマート ライセンス |
基本ライセンスで登録したもの、または評価期間が有効なもの(選択した方)。 サブスクリプション ライセンスは有効ではありません。これらを有効化するには、スマート ライセンスのページに移動します。 |
明示的 |
||
内部インターフェイスの IP アドレス |
192.168.45.1 |
デフォルト |
||
内部クライアントの DHCP サーバ |
アドレス プール 192.168.45.46 ~ 192.168.45.254 の内部インターフェイスで実行されます。 |
デフォルト |
||
内部クライアントに対する DHCP 自動設定(自動設定では、WINS サーバおよび DNS サーバ用のアドレスがクライアントに提供されます) |
外部インターフェイスの IPv4 アドレスを取得するために DHCP を使用している場合、DHCP 自動設定は外部インターフェイスで有効になります。 スタティック アドレッシングを使用する場合、DHCP 自動設定は無効になります。 |
明示的だが間接 |
||
外部物理インターフェイスと IP アドレス |
選択した物理ポート IP アドレスは DHCP によって取得するか、入力したスタティック アドレスです(IPv4、IPv6、またはその両方)。 |
明示的。 |
||
スタティック ルート |
外部インターフェイスにスタティック IPv4 または IPv6 アドレスを設定すると、スタティック デフォルト ルートが必要に応じて IPv4/IPv6 用に設定され、そのアドレス タイプに定義したゲートウェイを指定します。DHCP を選択すると、デフォルト ルートが DHCP サーバから取得されます。 ネットワーク オブジェクトもそのゲートウェイおよび任意のアドレス向けに作成されます(つまり IPv4 では 0.0.0.0/0、IPv6 では ::/0)。 |
暗黙的 |
||
セキュリティ ゾーン |
内部インターフェイスを含む inside_zone 外部インターフェイスを含む outside_zone (これらのゾーンを編集して他のインターフェイスを追加したり、独自のゾーンを作成したりできます) |
暗黙的 |
||
アクセス コントロール ポリシー |
inside_zone から outside_zone へのすべてのトラフィックを信頼するルール。これにより、インスペクションなしで、ネットワーク内のユーザからのすべてのトラフィックを外部に出すことができ、これらの接続のすべてのリターン トラフィックが許可されます。 他のすべてのトラフィックに対するデフォルト アクションは、ブロックです。これにより、外部から発信されたトラフィックがネットワークに入らないようにしています。 |
暗黙的 |
||
NAT |
インターフェイス ダイナミック PAT ルールは、外部インターフェイスに宛てられたすべての トラフィックの発信元アドレスを、外部インターフェイスの IP アドレスの一意のポートに変換します。
|
暗黙的 |
ここでは、デバイスの設定に関する基本的な手順について説明します。
Firepower Device Manager に最初にログインするとき、基本設定の構成をセットアップ ウィザードが案内します。ウィザードを完了したら、次の方法を使用してその他の機能を設定し、デバイス設定を管理します。
各項目が視覚的に区別しにくい場合、ユーザ プロファイルから異なるカラー スキームを選択します。ページ右上のユーザ アイコンのドロップダウン メニューから、[プロファイル(Profile)]を選択します。
ステップ 1 | [デバイス(Device)]メニューのデバイス名、[デバイス ダッシュボード(Device Dashboard)] に移動します。 たとえば、以下のリンクが 5516-x-1 という名前のデバイスに表示されます。 ダッシュボードには、有効なインターフェイスやキー設定が設定されているか(緑色)またはまだ設定が必要であるかなど、デバイスの視覚的なステータスが表示されます。詳細については、インターフェイスと管理ステータスの表示を参照してください。 ステータス イメージの上にはデバイス モデルの概要、ソフトウェア バージョン、VDB(システムと脆弱性のデータベース)バージョンがあり、前回の侵入ルールは更新されています。 イメージの下には設定可能なさまざまな機能のグループがあり、各グループの設定の概要、およびシステム設定を管理するために行うことができるアクションが表示されます。 |
ステップ 2 | 設定を行うか、またはアクションを実行するには、各グループのリンクをクリックします。
次に、グループの概要を示します。
|
ステップ 3 | 変更を展開するには、メニューの [展開(Deploy)]ボタンをクリックします。
変更は、それらを展開するまでデバイスで有効になりません。変更の展開を参照してください。 |
メイン メニューの [ポリシー(Policies)]をクリックし、システムのセキュリティ ポリシーを設定します。また、これらのポリシーで必要なオブジェクトを設定するには、[オブジェクト(Objects)]をクリックします。
この手順により、デバイスを「部分的に設定された」状態で実行することなく、関連する変更のグループ化を行えるようになります。また、変更によってはインスペクション エンジンの再起動が必要であり、再起動中にトラフィックがドロップする場合があるため、潜在的な分断の影響が最小限となるタイミングで変更を展開することを検討してください。
目的の変更を完了した後、次の手順を使用して変更を展開します。
![]() 注意 | Firepower Device Manager を使用するFirepower Threat Defenseデバイスは、インスペクション エンジンがソフトウェアのリソースの問題が原因でビジー状態である、または設定の展開中にエンジンの再起動が必要なためダウンしているときに、トラフィックをドロップします。再起動が必要な変更の詳細については、インスペクション エンジンを再起動する設定の変更を参照してください。 |
ステップ 1 | Web ページの右上にある [変更の展開(Deploy Changes)]アイコンリンクをクリックします。
このアイコンは、展開されていない変更がある場合にドット マークで強調表示されます。 [展開サマリ(Deployment Summary)] ページが開きます。このウィンドウには、前回の展開リストに、展開の開始時点と完了時点での変更内容(「変更されたオブジェクト」)に関するサマリ情報と、各展開のステータスを記載したものが表示されます。 アイコンが強調表示されていない場合でも、クリックすればこれまでの展開ジョブの結果を表示することができます。 |
ステップ 2 | [今すぐ展開(Deploy Now)]をクリックします。 |
設定の変更を展開した場合、次の設定またはアクションはいずれもインスペクション エンジンを再起動します。
![]() 注意 | 展開時に、リソース需要が高まった結果、いくつかのパケットがインスペクションなしでドロップされることがあります。さらに、一部の設定の展開では、インスペクション エンジンを再起動する必要があり、トラフィック インスペクションが中断され、トラフィックがドロップされます。 |
展開はすべて、インスペクション エンジンが再起動されます。
システムを再起動しないが、バイナリの変更が含まれるシステム更新プログラムまたはパッチをインストールする場合は、インスペクション エンジンを再起動する必要があります。バイナリの変更には、インスペクション エンジン、プリプロセッサ、脆弱性データベース(VDB)または共有オブジェクト ルールの変更が含まれることがあります。場合によって、バイナリの変更を含まないパッチで、Snort の再起動が必要になることもある点に注意してください。
[デバイス ダッシュボード(Device Dashboard)] には、デバイスのグラフィカル ビューと管理アドレス用の設定が含まれています。[デバイス ダッシュボード(Device Dashboard)] を開くには、メニューでデバイスの名前をクリックします。
このグラフィックの要素は、要素のステータスに基づいて色が変わります。要素をマウス オーバーすると、追加情報が提供される場合があります。このグラフィックを使用して、次の項目をモニタできます。
![]() (注) | インターフェイス ステータス情報を含む、グラフィックのインターフェイス部分は、[インターフェイス(Interfaces)]ページおよび ダッシュボードでも使用可能です。 |
ポートをマウス オーバーすると、その IP アドレスと有効なリンク ステータスが表示されます。IP アドレスはスタティックに割り当てることもできれば、DHCP を使用して取得することもできます。
インターフェイス ポートは、次のカラー コーディングを使用します。
グラフィックは、次の条件に従い、外部(またはアップストリーム)ネットワークおよび内部ネットワークに接続されているポートを示します。
グラフィックは、管理アドレス用にゲートウェイ、DNS サーバ、NTP サーバ、スマート ライセンスが設定されているかどうか、さらに、それらの設定が正常に機能しているかどうかを示します。
緑は機能が設定され正常に動作していることを示し、グレーは機能が設定されていないか、正常に動作していないこと示しています。たとえば、サーバに到達不能な場合は、DNS ボックスがグレーになります。要素をマウス オーバーすると、詳細が表示されます。
問題が見つかった場合は、次のように修正します。
管理ポートおよびゲートウェイ:
を選択します。DNSサーバ:
を選択します。NTPサーバ:NTP のトラブルシューティングも参照してください。
を選択します。スマート ライセンス:[スマート ライセンス(Smart License)] グループ内の [設定の表示(View Configuration)]リンクをクリックします。
システム タスクには、さまざまなデータベースの更新の取得や適用など、直接関与することなく実行されるアクションが含まれます。これらのタスクのリストとそのステータスを表示し、これらのシステム タスクが正常に完了したことを確認できます。
ステップ 1 | メインメニューの [タスク リスト(Task List)]ボタンをクリックします。
タスク リストが開き、システム タスクのステータスと詳細が表示されます。 |
ステップ 2 | タスクのステータスを評価します。
永続的な問題がある場合は、デバイス設定を修正する必要があります。たとえば、データベースの更新を永続的に取得できない場合、デバイスの管理 IP アドレスにインターネットへのパスがないと示される場合があります。タスクの説明に挙げられている問題については、Cisco Technical Assistance Center(TAC)に問い合わせる必要があります。 タスク リストでは、次の操作を実行できます。 |
