アプライアンスへの接続

アプライアンスをラックに取り付けたら、次の手順に従ってケーブルを接続し、電源を投入して、接続を確認します。

（注）

各トピックの接続図には、プライベートネットワークに接続された管理コンピュータを使用したデフォルト設定が示されています。実際の展開は、基本論理ネットワーク接続、ポート、アドレッシング、および設定要件によって異なります。

Cisco S195 アプライアンス

手順

ステップ 1

アプライアンスの背面パネルにある電源に、ストレート電源ケーブルの一方の端を差し込みます。

（注）

必要に応じて、冗長性を確保するために別途電源ケーブルを注文し、アプライアンスの背面パネルの 2 番目の電源に接続します。

ステップ 2

もう一方の端を電源コンセントに差し込みます。

ステップ 3

アプライアンスの背面パネルにある適切なポートに、イーサネットケーブルを差し込みます。

プロキシポートには、P1 と P2 というラベルが付いています。
- P1 のみが有効：P1 のみが有効の場合、着信トラフィックと発信トラフィックの両方に対応するネットワークに P1 を接続します。
- P1 および P2 が有効：P1 と P2 の両方が有効である場合、P1 を内部ネットワーク、P2 をインターネットに接続する必要があります。
トラフィックモニターポートには、T1 と T2 というラベルが付いています。
- シンプレックスタップ：ポート T1 および T2。1 本のケーブルでインターネットに宛てたすべてのパケットに対応し（T1）、もう 1 本のケーブルでインターネットから着信するすべてのパケットに対応します（T2）。
- デュプレックスタップ：ポート T1。1 本のケーブルですべての着信および発信トラフィックに対応します。

ステップ 4

システムボックスに同梱されているイーサネットケーブルを使用して、ラップトップを管理ポート（M1）に接続します。

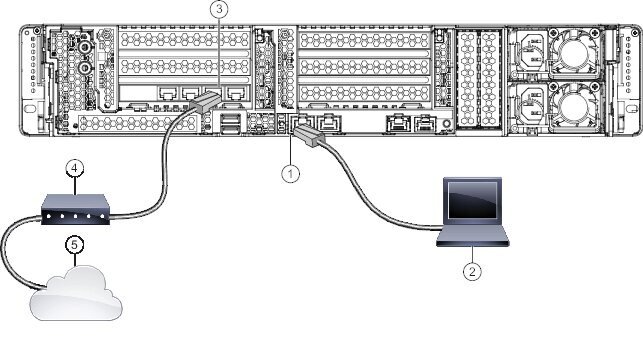

1	管理ポート（M1）-（192.168.42.42）	2	管理コンピュータ（192.68.42.43）
3	トラフィックモニタポート 1（T1）	4	WAN モデム
5	インターネット

ステップ 5

アプライアンスの前面パネルにある電源スイッチを押して、アプライアンスに電源を投入します。システムの電源を投入するたびに、システムが初期化するまで 10 分待機する必要があります。アプライアンスの電源が投入されると、前面パネルの緑色のライトが点灯して、アプライアンスが作動していることを示します。

注意	初期化の完了前に電源をオフにしてしまうと、その後アプライアンスが動作状態になることはなく、そのアプライアンスはシスコに返却する必要が生じます。

（注）

アプライアンスに電源を接続した直後に電源を投入すると、アプライアンスの電源がオンになり、ファンが回転し LED がオンになります。30 ～ 60 秒以内にファンが停止し、すべての LED がオフになります。31 秒後にアプライアンスの電源がオンになります。この動作は、システムファームウェアとコントローラが同期できるようにするための設計によるものです。

ステップ 6

設定の詳細については、『AsyncOS for Cisco Web Security Appliances User Guide』を参照してください。

Cisco S395 アプライアンス

手順

ステップ 1

アプライアンスの背面パネルにある冗長電源に、各ストレート電源ケーブルの一方の端を差し込みます。

ステップ 2

もう一方の端を電源コンセントに差し込みます。

ステップ 3

アプライアンスの背面パネルにある適切なポートに、イーサネットケーブルを差し込みます。

プロキシポートには、P1 と P2 というラベルが付いています。
- P1 のみが有効：P1 のみが有効の場合、着信トラフィックと発信トラフィックの両方に対応するネットワークに P1 を接続します。
- P1 および P2 が有効：P1 と P2 の両方が有効である場合、P1 を内部ネットワーク、P2 をインターネットに接続する必要があります。
トラフィックモニターポートには、T1 と T2 というラベルが付いています。
- シンプレックスタップ：ポート T1 および T2。1 本のケーブルでインターネットに宛てたすべてのパケットに対応し（T1）、もう 1 本のケーブルでインターネットから着信するすべてのパケットに対応します（T2）。
- デュプレックスタップ：ポート T1。1 本のケーブルですべての着信および発信トラフィックに対応します。

ステップ 4

システムボックスに同梱されているイーサネットケーブルを使用して、ラップトップを管理ポートに接続します。S シリーズアプライアンスでは、M1 管理ポートのみを使用します。

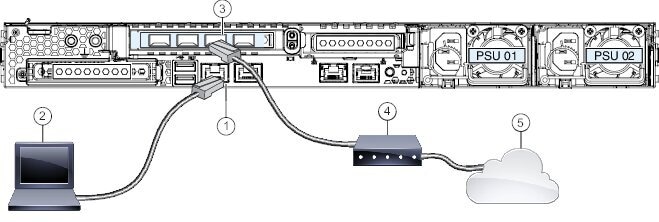

1	管理ポート（M1）-（192.168.42.42）	2	管理コンピュータ（192.168.42.43）
3	トラフィックモニタポート 1（T1）	4	WAN モデム
5	インターネット

ステップ 5

注意	初期化の完了前に電源をオフにしてしまうと、その後アプライアンスが動作状態になることはなく、そのアプライアンスはシスコに返却する必要が生じます。

（注）

ステップ 6

設定の詳細については、『AsyncOS for Cisco Web Security Appliances User Guide』を参照してください。

Cisco S695 アプライアンス

手順

ステップ 1

アプライアンスの背面パネルにある冗長電源に、各ストレート電源ケーブルの一方の端を差し込みます。

ステップ 2

もう一方の端を電源コンセントに差し込みます。

ステップ 3

アプライアンスの背面パネルにある適切なポートに、イーサネットケーブルを差し込みます。

プロキシポートには、P1 と P2 というラベルが付いています。
- P1 のみが有効：P1 のみが有効の場合、着信トラフィックと発信トラフィックの両方に対応するネットワークに P1 を接続します。
- P1 および P2 が有効：P1 と P2 の両方が有効である場合、P1 を内部ネットワーク、P2 をインターネットに接続する必要があります。
トラフィックモニターポートには、T1 と T2 というラベルが付いています。
- シンプレックスタップ：ポート T1 および T2。1 本のケーブルでインターネットに宛てたすべてのパケットに対応し（T1）、もう 1 本のケーブルでインターネットから着信するすべてのパケットに対応します（T2）。
- デュプレックスタップ：ポート T1。1 本のケーブルですべての着信および発信トラフィックに対応します。

ステップ 4

システムボックスに同梱されているイーサネットケーブルを使用して、ラップトップを管理ポートに接続します。

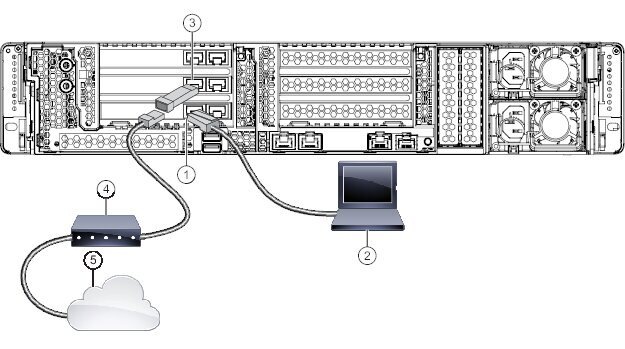

1	管理ポート（M1）-（192.168.42.42）	2	管理コンピュータ（192.168.42.43）
3	トラフィックモニタポート（T1）	4	WAN モデム
5	インターネット

ステップ 5

注意	システムの電源投入が完了し LED が緑色に点灯するまで、少なくとも 10 分間待機してください。初期化の完了前に電源をオフにしてしまうと、その後アプライアンスが動作状態になることはなく、そのアプライアンスはシスコに返却する必要が生じます。

（注）

ステップ 6

設定の詳細については、『AsyncOS for Cisco Web Security Appliances User Guide』を参照してください。

Cisco S695F アプライアンス

次の図に、光ファイバポートが搭載された Cisco S695F モデルを示します。これらの光ファイバポートは、図に示すイーサネットポート上にあり、イーサネットポートは搭載されていません。詳細については、『Cisco x95 Series Web Security Appliances Installation and Maintenance Guide』を参照してください。

上部の 2 つの光ファイバポートは、以下の表に記載されているイーサネットプロキシポートと同じようにプロキシポートとして使用されます。中央の 2 つの光ファイバポートはトラフィックポートとして使用されます。下部の 2 つの光ファイバポートは管理ポートとして使用されます。

手順

ステップ 1

アプライアンスの背面パネルにある冗長電源に、各ストレート電源ケーブルの一方の端を差し込みます。

ステップ 2

もう一方の端を電源コンセントに差し込みます。

ステップ 3

アプライアンスの背面パネルにある適切なポートに、イーサネットケーブルを差し込みます。

プロキシポートには、P1 と P2 というラベルが付いています。
- P1 のみが有効：P1 のみが有効の場合、着信トラフィックと発信トラフィックの両方に対応するネットワークに P1 を接続します。
- P1 および P2 が有効：P1 と P2 の両方が有効である場合、P1 を内部ネットワーク、P2 をインターネットに接続する必要があります。
トラフィックモニターポートには、T1 と T2 というラベルが付いています。
- シンプレックスタップ：ポート T1 および T2。1 本のケーブルでインターネットに宛てたすべてのパケットに対応し（T1）、もう 1 本のケーブルでインターネットから着信するすべてのパケットに対応します（T2）。
- デュプレックスタップ：ポート T1。1 本のケーブルですべての着信および発信トラフィックに対応します。

ステップ 4

システムボックスに同梱されているイーサネットケーブルを使用して、ラップトップを管理ポートに接続します。

注意	10 ギガビットの光ファイバインターフェイスに付属するトランシーバモジュールのみを使用します。他のトランシーバモジュールの使用は、光ファイバインターフェイスカードを損傷する恐れがあります。

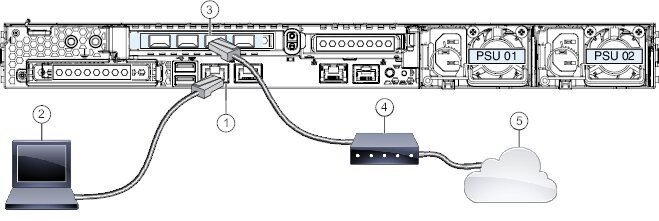

1	管理ポート（M1）-（192.168.42.42）	2	管理コンピュータ（192.168.42.43）
3	トラフィックモニタポート（T1）	4	WAN モデム
5	インターネット

ステップ 5

注意	システムの電源投入が完了し LED が緑色に点灯するまで、少なくとも 10 分間待機してください。初期化の完了前に電源をオフにしてしまうと、その後アプライアンスが動作状態になることはなく、そのアプライアンスはシスコに返却する必要が生じます。

（注）

ステップ 6

設定の詳細については、『AsyncOS for Cisco Web Security Appliances User Guide』を参照してください。
