章のタイトル： アプリケーション ポリシーの管理
アプリケーション ポリシーの管理
[Categorize Applications] タブについて
Cisco IWAN アプリケーション（IWAN アプリ）は、IWAN ネットワーク内のルータで実行される NBAR2 プロトコル パックで動作します。NBAR2 は、ユーザ定義のカスタム プロトコルに加えてプロトコル パック内の個々のプロトコルを使用し、ネットワーク アプリケーションのトラフィックを分類します。（NBAR2 が特定のネットワーク アプリケーションを分類する方法は、各プロトコルによって定義されます）。IWAN アプリは、NBAR2 プロトコル パックで定義されたアプリケーションをカテゴリ別にグループ化して表示します。
IWAN アプリ リリース 1.4.0 は、NBAR2 Protocol Pack 27.0.0 で動作します。詳細については、 プロトコル パックのマニュアル を参照してください。
カスタム アプリケーションを表示、編集、移動、追加するには、[Categorize Applications]タブを使用します。
|
|
|
|
|---|---|---|
（注
） [Categorize Applications] ページで実行可能な操作についてクイック チュートリアルを参照するには、説明テキストの [Teach Me]をクリックします。
アプリケーションの表示
アプリケーションをリストやカテゴリで表示するか、またはインストールされているすべてのアプリケーションの概要を表示するには、次の手順を実行します。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Categorize Applications]タブをクリックします。インストールされているすべてのアプリケーションがアルファベット順のリストに表示されます。
ステップ 3 アプリケーションをカテゴリ別に表示するには、[ByApplication Category/By Applications] ドロップダウン リストをクリックし、[View By Application Category] を選択します。
すべてのカテゴリがデフォルトで表示されるわけではありません。すべてのカテゴリを表示するには、説明テキストの [Show] リンクをクリックします 。
ステップ 4 特定のカテゴリに属するアプリケーションをすべて表示するには、カテゴリの下向き矢印をクリックします。
ステップ 5 アプリケーションの合計数、一般的なアプリケーション、およびカスタム アプリケーションについて概要を確認するには、[Applications Summary] 領域を参照します。
ステップ 6 特定のアプリケーションを検索するには、パラメータとしてアプリケーションの短縮名、長い説明、ポート、またはトラフィック クラスを [Search]フィールドに入力します。
別のカテゴリへのアプリケーションの移動
帯域幅を共有するために、別のカテゴリにアプリケーションを移動できます。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Categorize Applications]タブをクリックします。インストールされているすべてのアプリケーションがアルファベット順のリストに表示されます。
ステップ 3 特定のカテゴリに属するアプリケーションをすべて表示するには、カテゴリのそばにある下向き矢印をクリックします。
ステップ 4 別のカテゴリにアプリケーションを移動するには、アプリケーションを適切なカテゴリにドラッグアンドドロップして、[Apply Changes]をクリックします。
アプリケーション情報の編集
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Categorize Applications]タブをクリックします。インストールされているすべてのアプリケーションがアルファベット順のリストに表示されます。
ステップ 3 特定のカテゴリに属するアプリケーションをすべて表示するには、カテゴリの下向き矢印をクリックします。
ステップ 4 アプリケーション情報を編集するには、アプリケーションの横にある鉛筆アイコンをクリックします。アプリケーションに関する情報が表示されます。
ステップ 5 [Edit]をクリックします。[Edit Application] ダイアログボックスが開きます。
新しいアプリケーションの追加
新しいカスタム アプリケーションを追加するには、次の手順を実行します。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Categorize Applications]タブをクリックします。インストールされているすべてのアプリケーションがアルファベット順のリストに表示されます。
ステップ 3 新しいカスタム アプリケーションを追加するには、[Add Application]タブをクリックします。[Add Application] ダイアログボックスが開きます。
ステップ 4 次のプロパティを入力して、[Add]をクリックします。
|
|
|
NBAR2 カスタム アプリケーションの削除
NBAR2 カスタム アプリケーションを削除するには、次の手順を実行します。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Categorize Applications]タブをクリックします。
ステップ 3 カスタム アプリケーションを削除するには、次の手順を実行します。
a. 左側のウィンドウで、[View By]フィルタを [Application Category] から [Applications] に変更します。
b. アプリケーションの横にある [Edit]アイコンをクリックします。[Edit Application] ダイアログボックスが開きます。
c. [Edit Application] ダイアログボックスの [Delete]ボタンをクリックします。
（注） [Delete] ボタンはカスタム アプリケーションでのみ使用できます（EasyQoS カスタム アプリやデフォルトの Protocol Pack アプリケーションでは使用できません）。
d. 確認ボックスで [OK]をクリックします。ユーザ インターフェイスからアプリケーションが削除されます。（削除は、以降のステップで [Apply Changes]ボタンをクリックすると完了します）。
（注） 考えが変わってアプリケーションを削除する必要がなくなった場合は、ページを更新してください。アプリケーションがすべての設定とともに復元されます。
ステップ 4 アプリケーションの削除を完了させるには、[ApplyChanges]（右上隅）をクリックします。
（注） [Apply Changes]をクリックした後は、アプリケーションを復元できません。
ステップ 5 複数のアプリケーションを同時に削除するには、ユーザ インターフェイスからそれらを削除して [Apply Changes]をクリックします。[Application Policy Summary] ページが開き、削除するすべてのアプリケーションが一覧表示されます。
ステップ 6 サマリーの情報を確認し、次のいずれかを実行します。
- [Apply Now]オプション ボタンをクリックして、[Continue] をクリックします。
- [Schedule]オプション ボタンをクリックして、アプリケーションを削除する日時を指定し、[Continue] をクリックします。
[Define Application Policies] タブについて
ビジネスとの関連性に従ってポリシーを定義するには、[Define Application Policy]タブを使用します。アプリケーション ポリシーは次の 3 つのビジネス グループに分類されます。
- [Business Relevant]：電子メール、音声およびビデオ、ファイル共有、バックアップとストレージなど、ビジネスにとって重要なアプリケーション。
- [Default]：電子支払いなどのアプリケーション。
- [Business Irrelevant]：ソーシャル メディアやゲーム アプリケーションなど、ビジネスとは関係ないアプリケーション。
[Define Application Policy]タブを使用して、以下を実行します。
|
|
|
|
|---|---|---|
別のビジネス グループへのアプリケーション カテゴリの移動
別のビジネス グループにアプリケーションのカテゴリを移動するには、次の手順を実行します。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Define Application Policy]タブをクリックします。アプリケーションが 3 つのカテゴリ（[Business Relevant]、[Default]、[Business Irrelevant]）に表示されます。
ステップ 3 別のビジネス グループにアプリケーションを移動するには、ドラッグアンドドロップ機能を使用します。たとえば、[Default] グループから電子支払いアプリケーションをドラッグして、[Business Irrelevant] グループにドロップすることができます。
アプリケーションのパフォーマンスの変更
アプリケーションのパフォーマンス パラメータを変更するには、次の手順を実行します。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Define Application Policy]タブをクリックします。すべてのアプリケーションが 3 つのカテゴリ（[Business Relevant]、[Default]、[Business Irrelevant]）に表示されます。

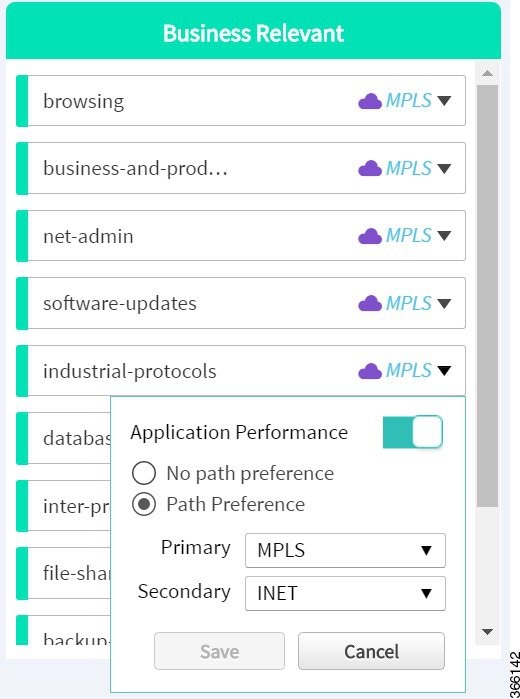

ステップ 3 アプリケーションのパフォーマンスを変更するには、アプリケーションの横にある下向き矢印をクリックします。[Application Performance] ダイアログボックスが開きます（次の図を参照）。
a. [Application Performance]ボタンをクリックして有効または無効にする。
b. 該当するパス プリファレンス オプション ボタンを選択する。
c. ドロップダウン リストからプライマリ パスとセカンダリ パスを選択する。セカンダリ パスは省略できます。
ステップ 5 パス プリファレンスを選択し、このカテゴリのトラフィックの優先パスを [Path 1] に設定します。例：Int（インターネット）
ステップ 6 パス プリファレンスを更新したら、[Save]をクリックします。
（注） [Save]オプションを選択した場合、スケジュール済みのワークフローとの競合については検証されません。変更に基づいてスケジュール済みのジョブを再評価し、必要に応じてジョブを更新してください。スケジュール済みジョブがアクティブなときに競合が発生すると、その時点でジョブが失敗する可能性があります。
[Application Bandwidth] タブについて
さまざまなアプリケーションで使用される帯域幅を表示するには、[Application Bandwidth] タブを使用します。この情報に基づいて、別のカテゴリへのアプリケーションの移動を選択できます。別のカテゴリへのアプリケーションの移動を参照してください。
アプリケーション帯域幅の表示
さまざまなアプリケーションで使用される帯域幅をグラフ表示するには、次の手順を実行します。
ステップ 1 Cisco IWAN on APIC-EMのホームページで、[Administer Application Policy]をクリックします。[Application Policy] ページが開きます。
ステップ 2 [Application Bandwidth]タブをクリックします。各ハブのアプリケーション カテゴリごとに帯域幅の使用量がグラフ形式で表示されます。また、帯域幅が最も使用された日時も表示できます。
