目次
この章の内容は、次のとおりです。
Fibre Channel over Ethernet(FCoE)の基本的価値は、I/O 統合を可能にすることです。つまり、LAN と SAN の両方のトラフィックを、同じスイッチのみでなく同じ回線上で共存させるネットワーク コンバージェンスを実現します。 最終的には、複数の別々のネットワークを統合して、1 つに集約されたインフラにする機能が実現します。
従来の FCoE を使用した I/O 統合の主な価値は次のとおりです。
Storage Area Network(SAN)および Local Area Network(LAN)トラフィックの個別ネットワーク インフラの除外。
配線やサーバ インターフェイス カード(NIC、HBA)などのハードウェア要件の軽減、および導入コストの低減。
少ない物理資産による消費電力と冷却要件の軽減。
マルチプロトコル ネットワーク用として導入の敏捷性を高め、将来のプロトコル ニーズの不確実性に備えながら、長期的投資を維持する。
FabricPath イーサネット テクノロジーを使用して、FCoE 統合ではさらに以下を行います。
物理的でなく、論理的 SAN A/B の分離を作成する。
データ センター内のマルチプロトコル トラフィックの負荷バランスをより効率化する。
スイッチ間の関係を動的に確立し、設定時のヒューマン エラーの可能性を減らす。
規模拡大に合わせてハイ アベイラビリティの割合を高める。
FabricPath アーキテクチャは、冗長性を備えた固有のマルチパス機能によってノード障害を処理します。 この冗長性自体が、FCoE の SAN A/B 要件になっています。 ファブリック レベルの冗長性は、デュアル ファブリック モデル(SAN A / SAN B)によって提供されます。 2 つの SAN の分離は、2 つの異なる VLAN (VLAN A および B) にマッピングされる 2 つの異なる VSAN として論理的に行われます。 SAN A のファイバ チャネル トラフィックは VLAN A の FCoE トラフィックとなり、SAN B のファイバ チャネル トラフィックは VLAN B の FCoE トラフィックになり、LAN トラフィックは統合イーサネット インフラ経由で 1 つ以上の追加 VLAN 上で転送されます。 この論理環境で、VSAN A /VSAN B 設定はファブリック全体のコントロール プレーン障害から保護されます。
2 つの別々の SAN に接続するホストの従来の方式は、FP アーキテクチャ上で FCoE とともにサポートされています。 ホストは、VSAN の分離したセットをホストする 2 つの異なるリーフ ノードに接続されます。 これらのリーフ ノード以外に、ファブリック自体は同じインフラで統合されますが、ホストは 2 つの SAN ファブリックの管理を継続します。

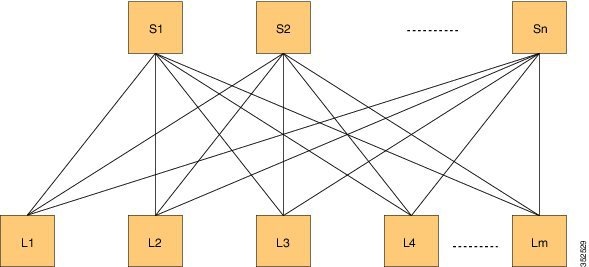

次の図は、N 個のスパイン(S)と M 個のリーフ(L)を持つ FabricPath トポロジを表現したものです。 m 個のリーフは FabricPath カプセル化を使用して n 個のスパインを介して互いに通信します。
FCoE は、基盤となるイーサネット トポロジの上部に FCoE 仮想リンクのオーバーレイを作成します。そのイーサネット トポロジがどのように構築されたか、そして MAC アドレスのルート計算にどのプロトコルが使用されているかは関係ありません。
ダイナミック FCoE 環境で、トポロジはリーフをトランスペアレント スパインを介して転送される FCF スイッチとして使用し展開されます。
FCoE ホストおよび FCoE ストレージ デバイスは、リーフ スイッチを介して FabricPath トポロジに接続されます。 この設定では、リーフ スイッチだけが FCoE 転送を行います(つまり、リーフ スイッチだけが FCF として機能します)。スパイン スイッチは、外部の宛先 MAC アドレスに基づいて、MACinMAC でカプセル化されたイーサネット フレームを転送するだけです。

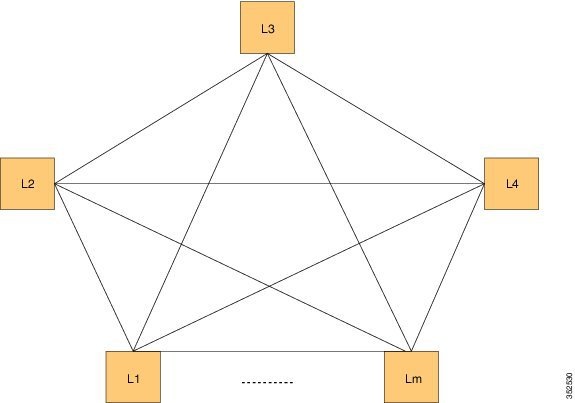

次の図は、FabricPath トポロジ上の VE_Port から VE_Port の仮想リンクの論理 FCoE オーバーレイ トポロジを示しています。
この図からわかるように、リーフ スイッチによって実行される FCF だけがこのオーバーレイ トポロジの一部です。 これは、FCoE VLAN ごとに FSPF によって確認されるトポロジです。 FSPF は、DomainID (D_ID)に基づき、FCoE フレームを転送するための仮想リンクを計算します。 仮想リンクが、論理的に 2 つの VE_Port と関連付けられた MAC アドレスのペアによって一意に識別されることを考慮し、仮想リンクが同等であると特定して、どの MAC アドレスを使用して転送ネットワーク上の FCoE カプセル化を行うかを識別します。
機能がイネーブルになっているリーフの数として、L m を使用します。 この機能はすべてのリーフでイネーブルではない場合があります。 つまり、FabricPath 付きのダイナミック FCoE のリーフです。FCoE のメッシュは、基本的に FCoE または FabricPath がイネーブルになっているリーフです。
前の図では、トポロジの物理的接続は、一般的なリーフ/スパイン CLOS アーキテクチャのベスト プラクティスに従っています。 論理的には、SAN A および SAN B は Top of Rack スイッチで物理的に分離されます。 トラフィックが FabricPath ネットワークに入ると、ストレージ トラフィックはネットワーク上で論理的に分離されます。これはストレージ デバイス エッジに対して再度物理的に分離されます。
このように、ダイナミック FCoE はスパインの接続数の増加を活用して、FabricPath ネットワーク内のさらなる冗長性を実現します。 つまり、スパイン数の多い大規模なネットワークほど、ストレージ ネットワークの信頼性と安定性が高まります。 これは、ストレージ環境のベスト プラクティス要件の維持とともに達成されます。
FabricPath は、送信元と宛先の間に冗長パスを提供します。 FCoE トラフィックは 1 つ以上の FCoE ノードと非 FCoE ノード(スパイン、リーフ)を含む FabricPath ネットワークを通過するため、冗長パス全体で適切なポート チャネル ハッシュにより順序どおりの配信を保証する必要があります。 このため、すべての FabricPath ノードでは交換 ID を含むポート チャネル ハッシュがイネーブルになっています。 そこで、順序どおりの配信を維持するために、単一フローからのトラフィックはネットワークを通る際に 1 セットのノードのみを常に通過することが保証されます。
FabricPath を使用してダイナミック FCoE 用にサポートされているトポロジは次のとおりです。
製品 | ライセンス要件 |
---|---|
Fibre Channel over Ethernet |
リーフ ロールの FCoE ライセンス機能と FabricPath ライセンス機能。 |
FabricPath |
リーフの FabricPath 機能。 |
FabricPath を使用したダイナミック FCoE には、次の注意事項と制約事項があります。
FCoE 機能は FabricPath リーフ ノード上でイネーブルにする必要があります。
fabricpath モードは、ストレージ トラフィックに使用する FCoE VLAN でイネーブルにする必要があります。
FabricPath を使用したダイナミック FCoE は、Dynamic Fabric Automation(DFA)の展開に現時点では対応していません。 DFA に参加するスイッチはダイナミック FCoE を実行するように設定できず、その逆もあてはまります。
FabricPath スイッチ ID はスタティックに定義する必要があります。 ダイナミック vFC にはスイッチ ID の変更が必要です。 スイッチ ID の変更時にトラフィック損失が生じることがあります。 スタティックにスイッチ ID を設定することを推奨します。
MCT が最大の IS-IS コストであり、16777215 です。 FCoE VLAN は MCT をもたらしません。 Fabric IS-IS は FCoE/fip トラフィックが通過しないように大きい値にする必要があります。
以下を確認してください。
VFC をダイナミックに遮断することは、レイヤ 2 マルチパス(L2MP)のループをもたらし、トラフィック損失を生じることがあるため、お勧めしません。
VSAN に特定のデータ パスを使用する場合、FabricPath を使用したダイナミック FCoE のトポロジで FabricPath マルチトポロジを使用できます。

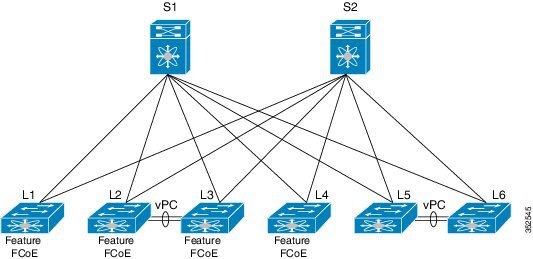

次の図は、以下のセクションの設定例を示しています。
![]() (注) |
この図の部品ラベルは、説明のみを目的としています。 |
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | FabricPath インフラを確立します。 | すべてのスパインおよびリーフで、FabricPath インフラを設定する必要があります。 FabricPath トポロジ内のすべてのリーフの設定を参照してください。 |
||
ステップ 2 | FCoE トラフィックのスパインを設定します。 | FabricPath トポロジ内のすべてのリーフの設定 を参照してください。
|
||
ステップ 3 | FCoE トラフィックには FCoE 以外のリーフを設定します。 | フェールオーバーの場合、リーフはこの設定を必要とします。 FabricPath トポロジ内のすべてのリーフの設定を参照してください。 |
||
ステップ 4 | FCoE(FCF)処理にはリーフを設定します。 | フェールオーバーの場合、リーフはこの設定を必要とします。
|
||
ステップ 5 | FC/FCoE 用リーフでポートを設定します。 |
vPC または vPC+ がイネーブルの場合は、FCF リーフ用 vPC+ ピア リンクの FabricPath コストを増やすの手順に従います。 |
次の例では、FabricPath をイネーブルにする方法を示します。
switch# configure terminal switch(config)# install feature-set fabricpath switch(config)# feature-set fabricpath switch(config)# copy running-config startup-config
QoS 設定はスパインでイネーブルになっています。 FCF は確立されていません。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
||
ステップ 2 | switch(config)# feature fcoe | FCoE 機能をイネーブルにします。 |
||
ステップ 3 | switch(config)# fcoe fka-adv-period interval | ファブリックのアドバタイズメント間隔を設定します。 デフォルト値は 8 秒です。 有効な範囲は 4 ~ 60 秒です。 |
||
ステップ 4 | switch(config)# fabricpath switch-id switch-id-value | スイッチ ID を設定します。 指定できる範囲は 1 ~ 4094 です。 |
||
ステップ 5 | switch(config)# vlan vlan-id | VLAN コンフィギュレーション モードを開始します。 VLAN 番号の有効範囲は 1 ~ 4,096 です。 |
||
ステップ 6 | switch(config)# vsan database | VSAN コンフィギュレーション モードを開始します。 |
||
ステップ 7 | switch(config-vsan-db)# vsan vsan-id |
|
||
ステップ 8 | switch(config-vsan-db)# show vpc | vPC の情報を表示します。
|
||
ステップ 9 | switch(config)# copy running-config startup-config | (任意) リブートおよびリスタート時に実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーして、変更を永続的に保存します。 |
次の例は、FCF リーフを設定する方法を示しています。
switch# configure terminal switch(config)# feature fcoe switch(config)# fcoe fka-adv-period 20 switch(config)# fabricpath switch-id 5 switch(config)# vlan 100 switch(config-vsan-db)# vsan database switch(config-vsan-db)# vsan 100 switch(config-vsan-db)# show vpc
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# vlan vlan-id | VLAN コンフィギュレーション モードを開始します。 VLAN 番号の有効範囲は 1 ~ 4,096 です。 |
ステップ 3 | switch(config-vlan)# fcoe [vsan vsan-id] | 指定された VLAN で FCoE をイネーブルにします。 VSAN 番号を指定しない場合は、対象の VLAN から番号が同じ VSAN へマッピングが作成されます。 対象の VLAN から指定した VSAN へのマッピングを設定します。 |
次の例に、次の方法を示します。
switch# configure terminal switch(config)# vlan 100 switch(config-vlan)# fcoe vsan 10
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# vlan vlan-id | VLAN コンフィギュレーション モードを開始します。 VLAN 番号の有効範囲は 1 ~ 4,096 です。 |
ステップ 3 | switch(config-vlan)# mode fabricpath | VLAN の動作モードを設定します。 |
次に、FabricPath VLAN の定義方法の例を示します。
switch# configure terminal switch(config)# vlan 100 switch(config-vlan)# mode fabricpath switch(config-vlan)# copy running-config startup-config
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# show vpc | show vpc コマンドの出力に基づく 3 つのオプションがあります。 |
ステップ 3 | switch(config)# interface [ethernet slot/port | port-channel channel-no] | インターフェイス コンフィギュレーション モードを開始し、FabricPath として設定するインターフェイスを指定します。 特定のスロット内のポート番号には 1 ~ 128 を指定できます。 EtherChannel 論理インターフェイスに割り当てられるポート チャネル番号には 1 ~ 4096 を指定できます。 |
ステップ 4 | switch(config-if)# fabricpath isis metric default-metric | MCT インターフェイスのメトリックを設定します。 default-metric を16777215 に設定します。 |
ステップ 5 | switch(config-if)# copy running-config startup-config | (任意) リブートおよびリスタート時に実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーして、変更を永続的に保存します。 |
次に、vPC+ ピア リンクの FabricPath を増やす方法の例を示します。
switch# configure terminal switch(config)# show vpc switch(config)# interface ethernet 1/11 switch(config-if)# fabricpath isis metric 16777210

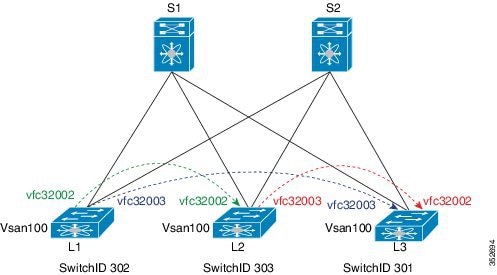

ダイナミック FCoE は、仮想ファイバ チャネル ポート(VFC)を作成し、スイッチ間リンクのポート タイプ(VE_Port/TE Port)をインスタンス化する機能をイネーブルにします。 同じ VLAN の FCoE と FabricPath をイネーブルにすると、TE モードのダイナミック VFC のインスタンス化および初期化をトリガーとして実行する必要があります。 次に、このプロセスの一環として実行される手順を示します。
各 FCF リーフはグローバル FCF-MAC によって一意に識別されます。
各 FCF リーフは、FIPS の要求されていないマルチキャスト検出アドバタイズメントを ALL-FCF MAC に、送信元 MAC セットを FabricPath-enabled FCoE VLAN 上のグローバル FCF-MAC にフラッディングします。 これは、次の 2 つの要因によってトリガーされます。
この FabricPath クラウド上のすべての FCF リーフは、対応する FCoE イネーブルの FP VLAN で、このマルチキャスト アドバタイズメントを受信します。 この FIPS マルチキャスト フレームを受信すると、VE モードのダイナミック VFC が 2 つの FCF リーフ ノードの間に作成されます。
2 つの FCF リーフ間の TE モードには、ダイナミック VFC が 1 つだけあります。
ダイナミック VFC は、その VFC ID 範囲に基づいて区別できます。 すべてのダイナミック VFC は、32000 より大きい ID を取得します。
VFC には、有効な FabricPath FCoE VLAN が複数存在する可能性があります。 VLAN は、同じトポロジである場合と、そうでない場合とがあります。
FSPF で、各 FCF リーフは 1 ホップ離れています。 Fabricpath を使用するすべての VE パスでは、デフォルトの固定 FSPF コスト値が使用されます。
FabricPath 設定情報を使用してダイナミック FCoE を表示するには、次のいずれかの作業を行います。
コマンド | 目的 |
---|---|
show interface brief |
インターフェイス設定情報の概要を表示します。 show interface brief コマンド を参照してください。 |
show interface vfc |
仮想ファイバ チャネル インターフェイスの設定情報を表示します。 show interface vfc コマンド を参照してください。 |
show vpc |
仮想ポート チャネルの設定情報を表示します。 show vpc コマンド を参照してください。 |
show topology |
接続された SAN スイッチのトポロジ情報を表示します。 show topology コマンド を参照してください。 |
show fcoe |
スイッチの FCoE パラメータのステータスを表示します。 show fcoe コマンド を参照してください。 |
show running-config |
スイッチ上で現在実行されているコンフィギュレーションを表示します。 show running-config コマンド を参照してください。 |
show fcoe dce |
FabricPath を使用してダイナミック FCoE データベースを表示します。 show fcoe dce コマンド を参照してください。 |
switch(config)# show interface brief -------------------------------------------------------------------------------- Ethernet VLAN Type Mode Status Reason Speed Por t Interface Ch # -------------------------------------------------------------------------------- Eth1/1 1 eth access up none 10G(D) -- Eth1/2 1 eth access down Link not connected 10G(D) -- Eth1/3 1 eth access up none 10G(D) -- Eth1/4 1 eth access up none 10G(D) -- Eth1/5 1 eth access up none 10G(D) -- Eth1/6 1 eth access up none 10G(D) -- Eth1/7 1 eth access up none 10G(D) -- Eth1/8 1 eth access down SFP not inserted 10G(D) -- Eth1/9 1 eth access down SFP validation failed 10G(D) -- Eth1/10 1 eth access down SFP not inserted 10G(D) -- Eth1/11 1 eth f-path up none 10G(D) -- Eth1/12 1 eth access down SFP not inserted 10G(D) -- Eth1/13 1 eth access up none 10G(D) -- Eth1/14 1 eth access up none 10G(D) -- Eth1/15 1 eth access down SFP validation failed 10G(D) -- Eth1/16 1 eth access down Link not connected 10G(D) -- Eth1/17 1 eth access up none 10G(D) -- Eth1/18 1 eth access up none 10G(D) -- Eth1/19 1 eth access down SFP validation failed 10G(D) -- Eth1/20 1 eth access up none 10G(D) -- Eth1/21 1 eth access down SFP validation failed 10G(D) -- Eth1/22 1 eth access up none 10G(D) -- Eth1/23 1 eth access down SFP validation failed 10G(D) -- Eth1/24 1 eth access down SFP not inserted 10G(D) -- Eth1/25 1 eth access up none 10G(D) -- Eth1/26 1 eth access up none 10G(D) -- Eth1/27 1 eth access up none 10G(D) -- Eth1/28 1 eth access up none 10G(D) -- Eth1/29 1 eth access up none 10G(D) -- Eth1/30 1 eth access down SFP not inserted 10G(D) -- Eth1/31 1 eth access down SFP not inserted 10G(D) -- Eth1/32 1 eth access down SFP not inserted 10G(D) -- -------------------------------------------------------------------------------- Port VRF Status IP Address Speed MTU -------------------------------------------------------------------------------- mgmt0 -- up 10.193.52.117 1000 1500 ------------------------------------------------------------------------------- Interface Vsan Admin Admin Status Bind Oper Oper Mode Trunk Info Mode Speed Mode (Gbps) ------------------------------------------------------------------------------- vfc32002 1 E on trunking 54:7f:ee:b1:8a:00 TE 10 vfc32003 1 E on trunking 54:7f:ee:73:e8:00 TE 10
switch(config)# show interface vfc 32002 vfc32002 is trunking Dynamic VFC Peer MAC is 54:7f:ee:b1:8a:00 Hardware is Ethernet Port WWN is 2d:01:54:7f:ee:73:e6:78 Admin port mode is E, trunk mode is on snmp link state traps are enabled Port mode is TE Port vsan is 1 Trunk vsans (admin allowed and active) (1,100) Trunk vsans (up) (100) Trunk vsans (isolated) () Trunk vsans (initializing) (1) 1 minute input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 minute output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 0 frames input, 0 bytes 0 frames output, 0 bytes Interface last changed at Mon Feb 14 19:46:53 2011 switch(config)# show interface vfc 32003 vfc32003 is trunking Dynamic VFC Peer MAC is 54:7f:ee:73:e8:00 Hardware is Ethernet Port WWN is 2d:02:54:7f:ee:73:e6:78 Admin port mode is E, trunk mode is on snmp link state traps are enabled Port mode is TE Port vsan is 1 Trunk vsans (admin allowed and active) (1,100) Trunk vsans (up) (100) Trunk vsans (isolated) () Trunk vsans (initializing) (1) 1 minute input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 minute output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 0 frames input, 0 bytes 0 frames output, 0 bytes Interface last changed at Mon Feb 14 19:49:23 2011 ===========================================================================
switch(config)# show vpc vPC domain id : 300 vPC+ switch id : 1550 vPC Peer-link status --------------------------------------------------------------------- id Port Status Active vlans -- ---- ------ -------------------------------------------------- 1 Po1 up -
switch(config)# show topology FC Topology for VSAN 100 : -------------------------------------------------------------------------------- Interface Peer Domain Peer Interface Peer IP Address(Switch Name) -------------------------------------------------------------------------------- vfc32002 0x0b(11) vfc32002 10.193.52.108(nc-9) vfc32003 0x64(100) vfc32003 10.193.52.118(o2-356)
switch(config)# show fcoe Global FCF details FCF-MAC is 54:7f:ee:73:e6:20 FC-MAP is 0e:fc:00 FCF Priority is 128 FKA Advertisement period for FCF is 8 seconds VFC MAC details
switchconfig)# show running-config !Command: show running-config !Time: Mon Feb 14 19:58:47 2011 version 7.0(3)N1(1) feature fcoe install feature-set fabricpath feature-set fabricpath feature telnet feature lldp username admin password 5 $1$1dLADwhf$7Ip2IYSMp/0nsII8rU5qh/ role network-admin no password strength-check ip domain-lookup system qos service-policy type qos input fcoe-default-in-policy service-policy type queuing input fcoe-default-in-policy service-policy type queuing output fcoe-default-out-policy service-policy type network-qos fcoe-default-nq-policy snmp-server user admin network-admin auth md5 0x95d13d5b1da2ee92b77769b4c177a94b priv 0x95d13d5b1da2ee92b77769b4c177a94b localizedkey rmon event 1 log trap public description FATAL(1) owner PMON@FATAL rmon event 2 log trap public description CRITICAL(2) owner PMON@CRITICAL rmon event 3 log trap public description ERROR(3) owner PMON@ERROR rmon event 4 log trap public description WARNING(4) owner PMON@WARNING rmon event 5 log trap public description INFORMATION(5) owner PMON@INFO vlan 1 vlan 100 fcoe vsan 100 mode fabricpath vrf context management ip route 0.0.0.0/0 10.193.48.1 vsan database vsan 100 interface vfc32002 bind mac-address 54:7f:ee:b1:8a:00 dce switchport mode E no shutdown interface vfc32003 bind mac-address 54:7f:ee:73:e8:00 dce switchport mode E no shutdown interface Ethernet1/1 interface Ethernet1/2 interface Ethernet1/3 interface Ethernet1/4 interface Ethernet1/5 interface Ethernet1/6 interface Ethernet1/7 interface Ethernet1/8 interface Ethernet1/9 interface Ethernet1/10 interface Ethernet1/11 switchport mode fabricpath interface Ethernet1/12 interface Ethernet1/13 interface Ethernet1/14 interface Ethernet1/15 interface Ethernet1/16 interface Ethernet1/17 interface Ethernet1/18 interface Ethernet1/19 interface Ethernet1/20 interface Ethernet1/21 interface Ethernet1/22 interface Ethernet1/23 interface Ethernet1/24 interface Ethernet1/25 interface Ethernet1/26 interface Ethernet1/27 interface Ethernet1/28 interface Ethernet1/29 interface Ethernet1/30 interface Ethernet1/31 interface Ethernet1/32 interface mgmt0 vrf member management ip address 10.193.52.117/21 line console line vty fabricpath domain default fabricpath switch-id 302
switch# show fcoe dce Dynamic VFC MAC details : ----------------------------------------------------------- Interface Peer-swid Peer-mac ----------------------------------------------------------- vfc32002 303 54:7f:ee:b1:8a:00 vfc32003 301 54:7f:ee:73:e8:00
次の出力例は、FabricPath を使用してダイナミック FCoE を設定する方法を示します。 feature fabricpath コマンドを入力し、適切なリンクを FabricPath コア ポートとして設定します。
この例は、VSAN 100 と VSAN 200 について説明します。
次は、トポロジ例の説明です。
S1 と S2 の設定:
switch# show running-config system qos service-policy type qos input fcoe-default-in-policy service-policy type queuing input fcoe-default-in-policy service-policy type queuing output fcoe-default-out-policy service-policy type network-qos fcoe-default-nq-policy vlan 100 mode fabric path vlan 200 mode fabric path
L5 と L6 の FCoE 以外のリーフの設定:
switch# show running-config system qos service-policy type qos input fcoe-default-in-policy service-policy type queuing input fcoe-default-in-policy service-policy type queuing output fcoe-default-out-policy service-policy type network-qos fcoe-default-nq-policy vlan 100 mode fabric path vlan 200 mode fabric path
L1 - FCF リーフ(VSAN 100)の設定
switch# show running-config feature fcoe vlan 100 mode fabric path fcoe vsan 100 vlan 200 mode fabric path vsan database vsan 100 fabricpath switch-id 301 fcoe fka-adv-period 20
L4 FCF リーフ(VSAN 100、VSAN 200)の設定:
switch# show running-config feature fcoe vlan 100 mode fabric path fcoe vsan 100 vlan 200 mode fabric path fcoe vsan 200 vsan database vsan 100 vsan 200 fabricpath switch-id 304 fcoe fka-adv-period 20
L2 FCF リーフ(VSAN 100)の設定
switch# show running-config feature fcoe vlan 100 mode fabric path fcoe vsan 100 vlan 200 mode fabric path vsan database vsan 100 fabricpath switch-id 302 fcoe fka-adv-period 20 switch# show vpc vPC domain id : 1 vPC+ switch id : 123 : vPC Peer-link status ----------------------------------------------------------- id Port Status Active vlans -- ---- ------ -------------------------------------------- 1 Po93 up 1,10,20,30,101,201,500 interface port-channel93 fabricpath isis metric 16777215
L3 FCF リーフ(VSAN 200)の設定:
switch# show running-config feature fcoe vlan 100 mode fabric path vlan 200 mode fabric path fcoe vsan 200 vsan database vsan 200 fabricpath switch-id 303 fcoe fka-adv-period 20 switch# show vpc vPC domain id : 1 vPC+ switch id : 123 : ----------------------------------------------------------- id Port Status Active vlans -- ---- ------ -------------------------------------------- 1 Po93 up 1,10,20,30,101,201,500 interface port-channel93 fabricpath isis metric 16777215
目次
- FabricPath を使用したダイナミック FCoE の設定
- FabricPath を使用したダイナミック FCoE に関する情報
- SAN A/B の分離を実現
- ダイナミック VFC 上の FCoE トラフィックのロード バランシング
- FabricPath トポロジを使用してサポートされるダイナミック FCoE
- FabricPath を使用したダイナミック FCoE のライセンス要件
- FabricPath を使用したダイナミック FCoE の前提条件
- FabricPath を使用したダイナミック FCoE に関する注意事項と制約事項
- 設定トポロジの例
- FabricPath を使用したダイナミック FCoE の設定
- FabricPath のイネーブル化
- FabricPath トポロジ内のすべてのリーフの設定
- FCF リーフの設定
- FCoE と FabricPath をイネーブルにするように VLAN を設定
- FabricPath VLAN の定義
- FCF リーフ用 vPC+ ピア リンクの FabricPath コストを増やす
- ダイナミック VFC のインスタンス化および初期化
- FabricPath 設定を使用するダイナミック FCoE の確認
- FabricPath を使用したダイナミック FCoE の設定の出力例
この章の内容は、次のとおりです。
- FabricPath を使用したダイナミック FCoE に関する情報
- FabricPath を使用したダイナミック FCoE のライセンス要件
- FabricPath を使用したダイナミック FCoE の前提条件
- FabricPath を使用したダイナミック FCoE に関する注意事項と制約事項
- 設定トポロジの例
- FabricPath を使用したダイナミック FCoE の設定
- ダイナミック VFC のインスタンス化および初期化
- FabricPath 設定を使用するダイナミック FCoE の確認
- FabricPath を使用したダイナミック FCoE の設定の出力例
FabricPath を使用したダイナミック FCoE に関する情報
Fibre Channel over Ethernet(FCoE)の基本的価値は、I/O 統合を可能にすることです。つまり、LAN と SAN の両方のトラフィックを、同じスイッチのみでなく同じ回線上で共存させるネットワーク コンバージェンスを実現します。 最終的には、複数の別々のネットワークを統合して、1 つに集約されたインフラにする機能が実現します。
従来の FCoE を使用した I/O 統合の主な価値は次のとおりです。
Storage Area Network(SAN)および Local Area Network(LAN)トラフィックの個別ネットワーク インフラの除外。
配線やサーバ インターフェイス カード(NIC、HBA)などのハードウェア要件の軽減、および導入コストの低減。
少ない物理資産による消費電力と冷却要件の軽減。
マルチプロトコル ネットワーク用として導入の敏捷性を高め、将来のプロトコル ニーズの不確実性に備えながら、長期的投資を維持する。
FabricPath イーサネット テクノロジーを使用して、FCoE 統合ではさらに以下を行います。
物理的でなく、論理的 SAN A/B の分離を作成する。
データ センター内のマルチプロトコル トラフィックの負荷バランスをより効率化する。
スイッチ間の関係を動的に確立し、設定時のヒューマン エラーの可能性を減らす。
規模拡大に合わせてハイ アベイラビリティの割合を高める。
FabricPath アーキテクチャは、冗長性を備えた固有のマルチパス機能によってノード障害を処理します。 この冗長性自体が、FCoE の SAN A/B 要件になっています。 ファブリック レベルの冗長性は、デュアル ファブリック モデル(SAN A / SAN B)によって提供されます。 2 つの SAN の分離は、2 つの異なる VLAN (VLAN A および B) にマッピングされる 2 つの異なる VSAN として論理的に行われます。 SAN A のファイバ チャネル トラフィックは VLAN A の FCoE トラフィックとなり、SAN B のファイバ チャネル トラフィックは VLAN B の FCoE トラフィックになり、LAN トラフィックは統合イーサネット インフラ経由で 1 つ以上の追加 VLAN 上で転送されます。 この論理環境で、VSAN A /VSAN B 設定はファブリック全体のコントロール プレーン障害から保護されます。
2 つの別々の SAN に接続するホストの従来の方式は、FP アーキテクチャ上で FCoE とともにサポートされています。 ホストは、VSAN の分離したセットをホストする 2 つの異なるリーフ ノードに接続されます。 これらのリーフ ノード以外に、ファブリック自体は同じインフラで統合されますが、ホストは 2 つの SAN ファブリックの管理を継続します。
次の図は、N 個のスパイン(S)と M 個のリーフ(L)を持つ FabricPath トポロジを表現したものです。 m 個のリーフは FabricPath カプセル化を使用して n 個のスパインを介して互いに通信します。
FCoE は、基盤となるイーサネット トポロジの上部に FCoE 仮想リンクのオーバーレイを作成します。そのイーサネット トポロジがどのように構築されたか、そして MAC アドレスのルート計算にどのプロトコルが使用されているかは関係ありません。
ダイナミック FCoE 環境で、トポロジはリーフをトランスペアレント スパインを介して転送される FCF スイッチとして使用し展開されます。
FCoE ホストおよび FCoE ストレージ デバイスは、リーフ スイッチを介して FabricPath トポロジに接続されます。 この設定では、リーフ スイッチだけが FCoE 転送を行います(つまり、リーフ スイッチだけが FCF として機能します)。スパイン スイッチは、外部の宛先 MAC アドレスに基づいて、MACinMAC でカプセル化されたイーサネット フレームを転送するだけです。
次の図は、FabricPath トポロジ上の VE_Port から VE_Port の仮想リンクの論理 FCoE オーバーレイ トポロジを示しています。
この図からわかるように、リーフ スイッチによって実行される FCF だけがこのオーバーレイ トポロジの一部です。 これは、FCoE VLAN ごとに FSPF によって確認されるトポロジです。 FSPF は、DomainID (D_ID)に基づき、FCoE フレームを転送するための仮想リンクを計算します。 仮想リンクが、論理的に 2 つの VE_Port と関連付けられた MAC アドレスのペアによって一意に識別されることを考慮し、仮想リンクが同等であると特定して、どの MAC アドレスを使用して転送ネットワーク上の FCoE カプセル化を行うかを識別します。
機能がイネーブルになっているリーフの数として、L m を使用します。 この機能はすべてのリーフでイネーブルではない場合があります。 つまり、FabricPath 付きのダイナミック FCoE のリーフです。FCoE のメッシュは、基本的に FCoE または FabricPath がイネーブルになっているリーフです。
SAN A/B の分離を実現

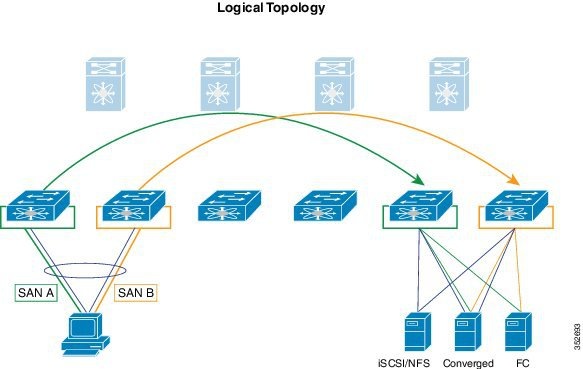

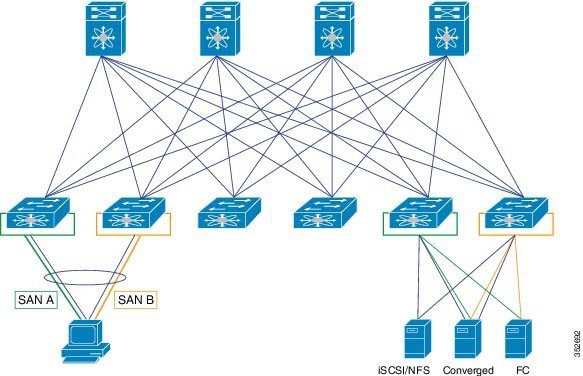

ダイナミック FCoE では、SAN A/B の分離が論理的に実現されます。 次の図に示すように、分離は最初のホップの FCF リーフまでは物理的な分離のみです。 リーフに加えて、複数 VSAN の FCoE トラフィックは統合され、FabricPath クラウドによって引き継がれます。 つまり、SAN A および SAN B のクラスタにノードの物理的な分離はありません。 FabricPath マルチトポロジ設定によって物理的な分離は可能ですが、必須ではなく推奨もしません。 FabricPath ネットワークに固有の冗長性は物理的に重複するネットワーク リソースを持たずに、ハイアベイラビリティ要件を十分に満たします。前の図では、トポロジの物理的接続は、一般的なリーフ/スパイン CLOS アーキテクチャのベスト プラクティスに従っています。 論理的には、SAN A および SAN B は Top of Rack スイッチで物理的に分離されます。 トラフィックが FabricPath ネットワークに入ると、ストレージ トラフィックはネットワーク上で論理的に分離されます。これはストレージ デバイス エッジに対して再度物理的に分離されます。
このように、ダイナミック FCoE はスパインの接続数の増加を活用して、FabricPath ネットワーク内のさらなる冗長性を実現します。 つまり、スパイン数の多い大規模なネットワークほど、ストレージ ネットワークの信頼性と安定性が高まります。 これは、ストレージ環境のベスト プラクティス要件の維持とともに達成されます。
ダイナミック VFC 上の FCoE トラフィックのロード バランシング
FabricPath は、送信元と宛先の間に冗長パスを提供します。 FCoE トラフィックは 1 つ以上の FCoE ノードと非 FCoE ノード(スパイン、リーフ)を含む FabricPath ネットワークを通過するため、冗長パス全体で適切なポート チャネル ハッシュにより順序どおりの配信を保証する必要があります。 このため、すべての FabricPath ノードでは交換 ID を含むポート チャネル ハッシュがイネーブルになっています。 そこで、順序どおりの配信を維持するために、単一フローからのトラフィックはネットワークを通る際に 1 セットのノードのみを常に通過することが保証されます。
FabricPath を使用したダイナミック FCoE に関する注意事項と制約事項
FabricPath を使用したダイナミック FCoE には、次の注意事項と制約事項があります。
FCoE 機能は FabricPath リーフ ノード上でイネーブルにする必要があります。
fabricpath モードは、ストレージ トラフィックに使用する FCoE VLAN でイネーブルにする必要があります。
FabricPath を使用したダイナミック FCoE は、Dynamic Fabric Automation(DFA)の展開に現時点では対応していません。 DFA に参加するスイッチはダイナミック FCoE を実行するように設定できず、その逆もあてはまります。
- FabricPath 展開のスイッチの最小数は 1 台です。 ただし、SAN A/B を分離する場合は 2 台のスパイン スイッチが必要です。 そのようにしないと、分離はまったく行われません。
FabricPath スイッチ ID はスタティックに定義する必要があります。 ダイナミック vFC にはスイッチ ID の変更が必要です。 スイッチ ID の変更時にトラフィック損失が生じることがあります。 スタティックにスイッチ ID を設定することを推奨します。
MCT が最大の IS-IS コストであり、16777215 です。 FCoE VLAN は MCT をもたらしません。 Fabric IS-IS は FCoE/fip トラフィックが通過しないように大きい値にする必要があります。
以下を確認してください。
VFC をダイナミックに遮断することは、レイヤ 2 マルチパス(L2MP)のループをもたらし、トラフィック損失を生じることがあるため、お勧めしません。
VSAN に特定のデータ パスを使用する場合、FabricPath を使用したダイナミック FCoE のトポロジで FabricPath マルチトポロジを使用できます。
FabricPath を使用したダイナミック FCoE の設定
手順
コマンドまたはアクション 目的 ステップ 1 FabricPath インフラを確立します。 すべてのスパインおよびリーフで、FabricPath インフラを設定する必要があります。 FabricPath トポロジ内のすべてのリーフの設定を参照してください。
ステップ 2 FCoE トラフィックのスパインを設定します。 FabricPath トポロジ内のすべてのリーフの設定 を参照してください。
(注) Cisco Nexus 5500 シリーズは、スパインにできません。 スパインの動作は、Cisco Nexus 5600 シリーズと Cisco Nexus 6000 シリーズ スイッチ上だけでしかイネーブルにできません。 ステップ 3 FCoE トラフィックには FCoE 以外のリーフを設定します。 フェールオーバーの場合、リーフはこの設定を必要とします。 FabricPath トポロジ内のすべてのリーフの設定を参照してください。
ステップ 4 FCoE(FCF)処理にはリーフを設定します。 フェールオーバーの場合、リーフはこの設定を必要とします。
FCF リーフの設定を参照してください。
FCoE と FabricPath をイネーブルにするように VLAN を設定を参照してください。
(注) vPC または vPC+ がリーフでイネーブルになっている場合は、FCF リーフ用 vPC+ ピア リンクの FabricPath コストを増やすの手順に従います。 ステップ 5 FC/FCoE 用リーフでポートを設定します。
vPC または vPC+ がイネーブルの場合は、FCF リーフ用 vPC+ ピア リンクの FabricPath コストを増やすの手順に従います。
FabricPath のイネーブル化
手順
コマンドまたはアクション 目的 ステップ 1 switch# configure terminal グローバル コンフィギュレーション モードを開始します。
ステップ 2 switch(config)# install feature-set fabricpath スイッチで FabricPath フィーチャ セットをインストールします。
ステップ 3 switch(config)# feature-set fabricpath スイッチで FabricPath フィーチャ セットをイネーブルにします。
ステップ 4 switch(config)# copy running-config startup-config (任意) リブートおよびリスタート時に実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーして、変更を永続的に保存します。
FabricPath トポロジ内のすべてのリーフの設定
手順
コマンドまたはアクション 目的 ステップ 1 switch# configure terminal グローバル コンフィギュレーション モードを開始します。
ステップ 2 switch(config)# install feature-set fabricpath スイッチで FabricPath フィーチャ セットをインストールします。
ステップ 3 switch(config)# feature-set fabricpath スイッチで FabricPath フィーチャ セットをイネーブルにします。
ステップ 4 switch(config)# system qos システム クラス コンフィギュレーション モードを開始します。
ステップ 5 switch(config-sys-qos)# service-policy type {network-qos | qos | queuing} [input | output] fcoe-default-policy-name システムのサービス ポリシーを、FCoE トラフィックのデフォルト ポリシー マップを指定するようにセットアップします。 FCoE には次の 4 つの定義済みポリシー マップがあります。
service-policy type qos input fcoe-default-in-policy
service-policy type queuing input fcoe-default-in-policy
service-policy type queuing output fcoe-default-out-policy
service-policy type network-qos fcoe-default-nq-policy
(注) Cisco Nexus デバイスで FCoE をイネーブルにする前に、事前定義された FCoE ポリシー マップをタイプ qos、タイプ network-qos、およびタイプ queuing の各ポリシー マップに追加する必要があります。 ステップ 6 switch(config-sys-qos)# vlan vlan-id VLAN コンフィギュレーション モードを開始します。 VLAN 番号の有効範囲は 1 ~ 4,096 です。
ステップ 7 switch(config-vlan)# mode fabricpath VLAN を FabricPath VLAN として設定します。
ステップ 8 switch(config-vlan)# interface [ethernet slot/port | port-channel channel-no] インターフェイス コンフィギュレーション モードを開始し、FabricPath として設定するインターフェイスを指定します。
特定のスロット内のポート番号には 1 ~ 128 を指定できます。
EtherChannel 論理インターフェイスに割り当てられるポート チャネル番号には 1 ~ 4096 を指定できます。
ステップ 9 switch(config-if)# switchport mode fabricpath FabricPath ポートとしてインターフェイスを指定します。
ステップ 10 switch(config-if)# copy running-config startup-config (任意) リブートおよびリスタート時に実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーして、変更を永続的に保存します。
FCF リーフの設定
手順
コマンドまたはアクション 目的 ステップ 1 switch# configure terminal グローバル コンフィギュレーション モードを開始します。
ステップ 2 switch(config)# feature fcoe FCoE 機能をイネーブルにします。
ステップ 3 switch(config)# fcoe fka-adv-period interval ファブリックのアドバタイズメント間隔を設定します。 デフォルト値は 8 秒です。 有効な範囲は 4 ~ 60 秒です。
ステップ 4 switch(config)# fabricpath switch-id switch-id-value スイッチ ID を設定します。 指定できる範囲は 1 ~ 4094 です。
ステップ 5 switch(config)# vlan vlan-id VLAN コンフィギュレーション モードを開始します。 VLAN 番号の有効範囲は 1 ~ 4,096 です。
ステップ 6 switch(config)# vsan database VSAN コンフィギュレーション モードを開始します。
ステップ 7 switch(config-vsan-db)# vsan vsan-id
ステップ 8 switch(config-vsan-db)# show vpc vPC の情報を表示します。
(注) vPC がイネーブルの場合、次の手順を実行します。FCF リーフ用 vPC+ ピア リンクの FabricPath コストを増やす ステップ 9 switch(config)# copy running-config startup-config (任意) リブートおよびリスタート時に実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーして、変更を永続的に保存します。
FCoE と FabricPath をイネーブルにするように VLAN を設定
手順
コマンドまたはアクション 目的 ステップ 1 switch# configure terminal グローバル コンフィギュレーション モードを開始します。
ステップ 2 switch(config)# vlan vlan-id VLAN コンフィギュレーション モードを開始します。 VLAN 番号の有効範囲は 1 ~ 4,096 です。
ステップ 3 switch(config-vlan)# fcoe [vsan vsan-id] 指定された VLAN で FCoE をイネーブルにします。 VSAN 番号を指定しない場合は、対象の VLAN から番号が同じ VSAN へマッピングが作成されます。
対象の VLAN から指定した VSAN へのマッピングを設定します。
FabricPath VLAN の定義
FCF リーフ用 vPC+ ピア リンクの FabricPath コストを増やす
手順
コマンドまたはアクション 目的 ステップ 1 switch# configure terminal グローバル コンフィギュレーション モードを開始します。
ステップ 2 switch(config)# show vpc show vpc コマンドの出力に基づく 3 つのオプションがあります。
ステップ 3 switch(config)# interface [ethernet slot/port | port-channel channel-no] インターフェイス コンフィギュレーション モードを開始し、FabricPath として設定するインターフェイスを指定します。
特定のスロット内のポート番号には 1 ~ 128 を指定できます。
EtherChannel 論理インターフェイスに割り当てられるポート チャネル番号には 1 ~ 4096 を指定できます。
ステップ 4 switch(config-if)# fabricpath isis metric default-metric MCT インターフェイスのメトリックを設定します。 default-metric を16777215 に設定します。
ステップ 5 switch(config-if)# copy running-config startup-config (任意) リブートおよびリスタート時に実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーして、変更を永続的に保存します。
ダイナミック VFC のインスタンス化および初期化
ダイナミック FCoE は、仮想ファイバ チャネル ポート(VFC)を作成し、スイッチ間リンクのポート タイプ(VE_Port/TE Port)をインスタンス化する機能をイネーブルにします。 同じ VLAN の FCoE と FabricPath をイネーブルにすると、TE モードのダイナミック VFC のインスタンス化および初期化をトリガーとして実行する必要があります。 次に、このプロセスの一環として実行される手順を示します。
各 FCF リーフはグローバル FCF-MAC によって一意に識別されます。
各 FCF リーフは、FIPS の要求されていないマルチキャスト検出アドバタイズメントを ALL-FCF MAC に、送信元 MAC セットを FabricPath-enabled FCoE VLAN 上のグローバル FCF-MAC にフラッディングします。 これは、次の 2 つの要因によってトリガーされます。
この FabricPath クラウド上のすべての FCF リーフは、対応する FCoE イネーブルの FP VLAN で、このマルチキャスト アドバタイズメントを受信します。 この FIPS マルチキャスト フレームを受信すると、VE モードのダイナミック VFC が 2 つの FCF リーフ ノードの間に作成されます。
2 つの FCF リーフ間の TE モードには、ダイナミック VFC が 1 つだけあります。
ダイナミック VFC は、その VFC ID 範囲に基づいて区別できます。 すべてのダイナミック VFC は、32000 より大きい ID を取得します。
VFC には、有効な FabricPath FCoE VLAN が複数存在する可能性があります。 VLAN は、同じトポロジである場合と、そうでない場合とがあります。
FSPF で、各 FCF リーフは 1 ホップ離れています。 Fabricpath を使用するすべての VE パスでは、デフォルトの固定 FSPF コスト値が使用されます。
FabricPath 設定を使用するダイナミック FCoE の確認
FabricPath 設定情報を使用してダイナミック FCoE を表示するには、次のいずれかの作業を行います。
コマンド 目的 show interface brief
インターフェイス設定情報の概要を表示します。
show interface brief コマンド を参照してください。
show interface vfc
仮想ファイバ チャネル インターフェイスの設定情報を表示します。
show interface vfc コマンド を参照してください。
show vpc
仮想ポート チャネルの設定情報を表示します。
show vpc コマンド を参照してください。
show topology
接続された SAN スイッチのトポロジ情報を表示します。
show topology コマンド を参照してください。
show fcoe
スイッチの FCoE パラメータのステータスを表示します。
show fcoe コマンド を参照してください。
show running-config
スイッチ上で現在実行されているコンフィギュレーションを表示します。
show running-config コマンド を参照してください。
show fcoe dce
FabricPath を使用してダイナミック FCoE データベースを表示します。
show fcoe dce コマンド を参照してください。
show interface brief コマンド
switch(config)# show interface brief -------------------------------------------------------------------------------- Ethernet VLAN Type Mode Status Reason Speed Por t Interface Ch # -------------------------------------------------------------------------------- Eth1/1 1 eth access up none 10G(D) -- Eth1/2 1 eth access down Link not connected 10G(D) -- Eth1/3 1 eth access up none 10G(D) -- Eth1/4 1 eth access up none 10G(D) -- Eth1/5 1 eth access up none 10G(D) -- Eth1/6 1 eth access up none 10G(D) -- Eth1/7 1 eth access up none 10G(D) -- Eth1/8 1 eth access down SFP not inserted 10G(D) -- Eth1/9 1 eth access down SFP validation failed 10G(D) -- Eth1/10 1 eth access down SFP not inserted 10G(D) -- Eth1/11 1 eth f-path up none 10G(D) -- Eth1/12 1 eth access down SFP not inserted 10G(D) -- Eth1/13 1 eth access up none 10G(D) -- Eth1/14 1 eth access up none 10G(D) -- Eth1/15 1 eth access down SFP validation failed 10G(D) -- Eth1/16 1 eth access down Link not connected 10G(D) -- Eth1/17 1 eth access up none 10G(D) -- Eth1/18 1 eth access up none 10G(D) -- Eth1/19 1 eth access down SFP validation failed 10G(D) -- Eth1/20 1 eth access up none 10G(D) -- Eth1/21 1 eth access down SFP validation failed 10G(D) -- Eth1/22 1 eth access up none 10G(D) -- Eth1/23 1 eth access down SFP validation failed 10G(D) -- Eth1/24 1 eth access down SFP not inserted 10G(D) -- Eth1/25 1 eth access up none 10G(D) -- Eth1/26 1 eth access up none 10G(D) -- Eth1/27 1 eth access up none 10G(D) -- Eth1/28 1 eth access up none 10G(D) -- Eth1/29 1 eth access up none 10G(D) -- Eth1/30 1 eth access down SFP not inserted 10G(D) -- Eth1/31 1 eth access down SFP not inserted 10G(D) -- Eth1/32 1 eth access down SFP not inserted 10G(D) -- -------------------------------------------------------------------------------- Port VRF Status IP Address Speed MTU -------------------------------------------------------------------------------- mgmt0 -- up 10.193.52.117 1000 1500 ------------------------------------------------------------------------------- Interface Vsan Admin Admin Status Bind Oper Oper Mode Trunk Info Mode Speed Mode (Gbps) ------------------------------------------------------------------------------- vfc32002 1 E on trunking 54:7f:ee:b1:8a:00 TE 10 vfc32003 1 E on trunking 54:7f:ee:73:e8:00 TE 10show interface vfc コマンド
switch(config)# show interface vfc 32002 vfc32002 is trunking Dynamic VFC Peer MAC is 54:7f:ee:b1:8a:00 Hardware is Ethernet Port WWN is 2d:01:54:7f:ee:73:e6:78 Admin port mode is E, trunk mode is on snmp link state traps are enabled Port mode is TE Port vsan is 1 Trunk vsans (admin allowed and active) (1,100) Trunk vsans (up) (100) Trunk vsans (isolated) () Trunk vsans (initializing) (1) 1 minute input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 minute output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 0 frames input, 0 bytes 0 frames output, 0 bytes Interface last changed at Mon Feb 14 19:46:53 2011 switch(config)# show interface vfc 32003 vfc32003 is trunking Dynamic VFC Peer MAC is 54:7f:ee:73:e8:00 Hardware is Ethernet Port WWN is 2d:02:54:7f:ee:73:e6:78 Admin port mode is E, trunk mode is on snmp link state traps are enabled Port mode is TE Port vsan is 1 Trunk vsans (admin allowed and active) (1,100) Trunk vsans (up) (100) Trunk vsans (isolated) () Trunk vsans (initializing) (1) 1 minute input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 minute output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 0 frames input, 0 bytes 0 frames output, 0 bytes Interface last changed at Mon Feb 14 19:49:23 2011 ===========================================================================show vpc コマンド
switch(config)# show vpc vPC domain id : 300 vPC+ switch id : 1550 vPC Peer-link status --------------------------------------------------------------------- id Port Status Active vlans -- ---- ------ -------------------------------------------------- 1 Po1 up -show topology コマンド
switch(config)# show topology FC Topology for VSAN 100 : -------------------------------------------------------------------------------- Interface Peer Domain Peer Interface Peer IP Address(Switch Name) -------------------------------------------------------------------------------- vfc32002 0x0b(11) vfc32002 10.193.52.108(nc-9) vfc32003 0x64(100) vfc32003 10.193.52.118(o2-356)show fcoe コマンド
switch(config)# show fcoe Global FCF details FCF-MAC is 54:7f:ee:73:e6:20 FC-MAP is 0e:fc:00 FCF Priority is 128 FKA Advertisement period for FCF is 8 seconds VFC MAC detailsshow running-config コマンド
switchconfig)# show running-config !Command: show running-config !Time: Mon Feb 14 19:58:47 2011 version 7.0(3)N1(1) feature fcoe install feature-set fabricpath feature-set fabricpath feature telnet feature lldp username admin password 5 $1$1dLADwhf$7Ip2IYSMp/0nsII8rU5qh/ role network-admin no password strength-check ip domain-lookup system qos service-policy type qos input fcoe-default-in-policy service-policy type queuing input fcoe-default-in-policy service-policy type queuing output fcoe-default-out-policy service-policy type network-qos fcoe-default-nq-policy snmp-server user admin network-admin auth md5 0x95d13d5b1da2ee92b77769b4c177a94b priv 0x95d13d5b1da2ee92b77769b4c177a94b localizedkey rmon event 1 log trap public description FATAL(1) owner PMON@FATAL rmon event 2 log trap public description CRITICAL(2) owner PMON@CRITICAL rmon event 3 log trap public description ERROR(3) owner PMON@ERROR rmon event 4 log trap public description WARNING(4) owner PMON@WARNING rmon event 5 log trap public description INFORMATION(5) owner PMON@INFO vlan 1 vlan 100 fcoe vsan 100 mode fabricpath vrf context management ip route 0.0.0.0/0 10.193.48.1 vsan database vsan 100 interface vfc32002 bind mac-address 54:7f:ee:b1:8a:00 dce switchport mode E no shutdown interface vfc32003 bind mac-address 54:7f:ee:73:e8:00 dce switchport mode E no shutdown interface Ethernet1/1 interface Ethernet1/2 interface Ethernet1/3 interface Ethernet1/4 interface Ethernet1/5 interface Ethernet1/6 interface Ethernet1/7 interface Ethernet1/8 interface Ethernet1/9 interface Ethernet1/10 interface Ethernet1/11 switchport mode fabricpath interface Ethernet1/12 interface Ethernet1/13 interface Ethernet1/14 interface Ethernet1/15 interface Ethernet1/16 interface Ethernet1/17 interface Ethernet1/18 interface Ethernet1/19 interface Ethernet1/20 interface Ethernet1/21 interface Ethernet1/22 interface Ethernet1/23 interface Ethernet1/24 interface Ethernet1/25 interface Ethernet1/26 interface Ethernet1/27 interface Ethernet1/28 interface Ethernet1/29 interface Ethernet1/30 interface Ethernet1/31 interface Ethernet1/32 interface mgmt0 vrf member management ip address 10.193.52.117/21 line console line vty fabricpath domain default fabricpath switch-id 302FabricPath を使用したダイナミック FCoE の設定の出力例
次の出力例は、FabricPath を使用してダイナミック FCoE を設定する方法を示します。 feature fabricpath コマンドを入力し、適切なリンクを FabricPath コア ポートとして設定します。
この例は、VSAN 100 と VSAN 200 について説明します。
次は、トポロジ例の説明です。
S1 と S2 の設定:
switch# show running-config system qos service-policy type qos input fcoe-default-in-policy service-policy type queuing input fcoe-default-in-policy service-policy type queuing output fcoe-default-out-policy service-policy type network-qos fcoe-default-nq-policy vlan 100 mode fabric path vlan 200 mode fabric pathL5 と L6 の FCoE 以外のリーフの設定:
switch# show running-config system qos service-policy type qos input fcoe-default-in-policy service-policy type queuing input fcoe-default-in-policy service-policy type queuing output fcoe-default-out-policy service-policy type network-qos fcoe-default-nq-policy vlan 100 mode fabric path vlan 200 mode fabric pathL1 - FCF リーフ(VSAN 100)の設定
switch# show running-config feature fcoe vlan 100 mode fabric path fcoe vsan 100 vlan 200 mode fabric path vsan database vsan 100 fabricpath switch-id 301 fcoe fka-adv-period 20L4 FCF リーフ(VSAN 100、VSAN 200)の設定:
switch# show running-config feature fcoe vlan 100 mode fabric path fcoe vsan 100 vlan 200 mode fabric path fcoe vsan 200 vsan database vsan 100 vsan 200 fabricpath switch-id 304 fcoe fka-adv-period 20L2 FCF リーフ(VSAN 100)の設定
switch# show running-config feature fcoe vlan 100 mode fabric path fcoe vsan 100 vlan 200 mode fabric path vsan database vsan 100 fabricpath switch-id 302 fcoe fka-adv-period 20 switch# show vpc vPC domain id : 1 vPC+ switch id : 123 : vPC Peer-link status ----------------------------------------------------------- id Port Status Active vlans -- ---- ------ -------------------------------------------- 1 Po93 up 1,10,20,30,101,201,500 interface port-channel93 fabricpath isis metric 16777215L3 FCF リーフ(VSAN 200)の設定:
switch# show running-config feature fcoe vlan 100 mode fabric path vlan 200 mode fabric path fcoe vsan 200 vsan database vsan 200 fabricpath switch-id 303 fcoe fka-adv-period 20 switch# show vpc vPC domain id : 1 vPC+ switch id : 123 : ----------------------------------------------------------- id Port Status Active vlans -- ---- ------ -------------------------------------------- 1 Po93 up 1,10,20,30,101,201,500 interface port-channel93 fabricpath isis metric 16777215
