章のタイトル： IP トンネルの設定
IP トンネルの設定
この章では、Cisco NX-OS デバイス上でGeneric Routing Encapsulation（GRE）を使用して IP トンネルを設定する方法について説明します。
IP トンネルについて
IP トンネルを使うと、同じレイヤまたは上位層プロトコルをカプセル化して、2 台のデバイス間で作成されたトンネルを通じて IP に結果を転送できます。
IP トンネルの概要
IP トンネルは次の 3 つの主要コンポーネントで構成されています。
•
パッセンジャ プロトコル：カプセル化する必要があるプロトコル。パッセンジャ プロトコルの例には IPv4 があります。
• キャリア プロトコル：パッセンジャ プロトコルをカプセル化するために使用するプロトコル。Cisco NX-OS はキャリア プロトコルとして GRE をサポートします。
• トランスポート プロトコル：カプセル化したプロトコルを伝送するために使用するプロトコル。トランスポート プロトコルの例には IPv4 があります。
IP トンネルは IPv4 などのパッセンジャ プロトコルを使用し、このプロトコルを GRE などのキャリア プロトコル内にカプセル化します。次に、このキャリア プロトコルは IPv4 などのトランスポート プロトコルを通じてデバイスから送信されます。
対応する特性を持つトンネル インターフェイスをトンネルの両端にそれぞれ設定します。
詳細については、「IP トンネルの設定」を参照してください。
設定の前にトンネル機能をイネーブルにする必要があります。Cisco NX-OS リリース 4.2 から、システムは機能のディセーブル化の前に自動的にチェックポイントを作成するため、このチェックポイントにロールバックできます。ロールバックとチェックポイントについては、『 Cisco Nexus 7000 Series NX-OS System Management Configuration Guide, Release 5.x 』を参照してください。
Cisco NX-OS Release 4.2 以降では、ある VDC に設定されたトンネルは、同じ番号を持つ別の VDC に設定されたトンネルとは区別されます。たとえば、VDC 1 のトンネル 0 は VDC 2 のトンネル 0 とは異なります。
Cisco NX-OS Release 4.2 以降では、トンネル送信元 IP アドレスおよび宛先 IP アドレスは、同一の VRF にある必要があります。
GRE トンネル
（注） Cisco NX-OS リリース 5.1(1) 以降では、ソフトウェアは GRE トンネルを通じてマルチキャスティングをサポートします。
Generic Routing Encapsulation（GRE）をさまざまなパッセンジャ プロトコルのキャリア プロトコルとして使用できます。

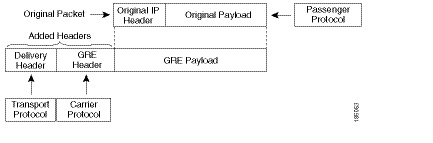

図 8-1 に、GRE トンネルの IP トンネル コンポーネントを示します。オリジナルのパッセンジャ プロトコル パケットは GRE ペイロードとなり、デバイスはパケットに GRE ヘッダーを追加します。次にデバイスはトランスポート プロトコル ヘッダーをパケットに追加して送信します。
図 8-1 GRE Protocol Data Unit（PDU）
パス MTU ディスカバリ
パス最大伝送単位（MTU）ディスカバリ（PMTUD）は、パケットの発信元から宛先へのパスに沿って最小 MTU を動的に決定することで、2 つのエンドポイント間のパスのフラグメンテーションを防ぎます。PMTUD は、パケットにフラグメンテーションが必要であるという情報がインターフェイスに届くと、接続に対する送信 MTU 値を減らします。
PMTUD をイネーブルにすると、インターフェイスはトンネルを通過するすべてのパケットに Don't Fragment（DF）ビットを設定します。トンネルに入ったパケットがそのパケットの MTU 値よりも小さい MTU 値を持つリンクを検出すると、リモート リンクはそのパケットをドロップし、パケットの送信元にインターネット制御メッセージ プロトコル（ICMP）メッセージを返します。このメッセージには、フラグメンテーションが要求されたこと（しかし許可されなかったこと）と、パケットをドロップしたリンクの MTU が含まれています。
（注） トンネル インターフェイスの PMTUD は、トンネル エンドポイントがトンネルのパスでデバイスによって生成される ICMP メッセージを受信することを要求します。ファイアウォール接続を通じて PMTUD を使用する前に、ICMP メッセージが受信できることを確認してください。
仮想化のサポート
IP トンネルはデフォルトの仮想デバイス コンテキスト（VDC）およびデフォルトの仮想ルーティング/転送（VRF）インスタンスにだけ設定できます。
Cisco NX-OS Release 4.2 以降では、トンネル インターフェイスを仮想ルーティングと転送（VRF）インスタンスのメンバーおよび任意の VDC のメンバーとして設定できます。特に別の VDC や VRF を設定しない限り、デフォルトでは、Cisco NX-OS のデフォルトの VDC およびデフォルトの VRF が使用されます。ある VDC に設定されたトンネルは、同じ番号を持つ別の VDC に設定されたトンネルとは区別されます。たとえば、VDC 1 のトンネル 0 は VDC 2 のトンネル 0 とは異なります。
トンネル送信元 IP アドレスおよび宛先 IP アドレスは、同一の VRF にある必要があります。また、トンネルの宛先を検索するために使用する VRF を設定できます。この VRF は、トンネル送信元 IP アドレスの VRF に一致させる必要があります。
VDC の詳細については『 Cisco Nexus 7000 Series NX-OS Virtual Device Context Configuration Guide, Release 5.x 』を、VRF の詳細については『 Cisco DCNM Virtual Device Context Configuration Guide, Release 5.x 』を参照してください。
High Availability（高可用性）
IP トンネルはステートフル再起動をサポートします。ステートフル再起動はスーパーバイザ切り替え時に発生します。切り替え後、Cisco NX-OS は実行時の設定を適用します。
IP トンネルのライセンス要件
|
|
|
|---|---|
IP トンネルには Enterprise Services ライセンスが必要です。Cisco NX-OS ライセンス方式について、およびライセンスの取得方法と適用方法の詳細については、 『 Cisco NX-OS Licensing Guide 』 を参照してください。 |
IP トンネルの前提条件
• IP トンネルを設定するための TCP/IP に関する基礎知識があること。
注意事項および制約事項
IP トンネルの設定に関する注意事項と制約事項は次のとおりです。
• Cisco NX-OS は、IETF RFC 2784 に定義されている GRE ヘッダーをサポートします。Cisco NX-OS は、トンネル キーと IETF RFC 1701 のその他のオプションをサポートしません。
• Cisco NX-OS Release 5.2(5) および 5.2(x) リリース以降、異なる仮想ルーティングと転送インスタンス（VRF）でトンネル インターフェイスおよびトンネル転送を設定できます。トンネルは、Cisco Nexus 7000 シリーズ プラットフォームの M1 シリーズのカードでのみサポートされます。
デフォルト設定
表 8-1 に、IP トンネル パラメータのデフォルト設定を示します。
|
|
|
|---|---|
IP トンネルの設定
• 「Path MTU Discovery のイネーブル化」
• 「トンネル インターフェイスへの VRF メンバーシップの割り当て」
（注） Cisco IOS の CLI に慣れている場合、この機能に対応する Cisco NX-OS コマンドは通常使用する Cisco IOS コマンドと異なる場合があるので注意してください。
トンネリングのイネーブル化
手順の概要
手順の詳細
|
|
|
|
|---|---|---|
トンネル インターフェイスの作成
はじめる前に
Cisco NX-OS Release 5.2(5) および 5.2(x) リリース以降、異なる VRF でトンネルの送信元とトンネルの宛先を設定できます。トンネリング機能がイネーブルになっていることを確認します。
手順の概要
3. tunnel source { ip-address | interface-name }
4. tunnel destination { ip-address | host-name }
手順の詳細
|
|
|
|
|---|---|---|
トンネル インターフェイスおよび関連するすべての設定を削除するには、 no interface tunnel コマンドを使用します。
|
|
|
|---|---|
次のオプション パラメータを設定して、インターフェイス コンフィギュレーション モードでトンネルを調整することができます。
|
|
|
|---|---|
switch(config)# i nterface tunnel 1
switch(config-if)# tunnel source ethernet 1/2
GRE トンネルの設定
はじめる前に
手順の概要
手順の詳細
|
|
|
|
|---|---|---|
次に、トンネル インターフェイスを GRE に設定して、GRE トンネル キープアライブを設定する例を示します。
switch(config)# i nterface tunnel 1
Path MTU Discovery のイネーブル化
トンネルでパス MTU ディスカバリをイネーブルにするには、 tunnel path-mtu discovery コマンドを使用します。
|
|
|
|---|---|
tunnel path-mtu-discovery [ age-timer min ] [ min-mtu bytes ] |
トンネル インターフェイスで Path MTU Discovery（PMTUD）をイネーブルにします。パラメータは次のとおりです。 |
トンネル インターフェイスへの VRF メンバーシップの割り当て
はじめる前に
手順の概要
4. ip-address ip-prefix/length
手順の詳細
|
|
|
|
|---|---|---|
このインターフェイスの IP アドレスを設定します。このステップは、このインターフェイスを VRF に割り当てたあとに行う必要があります。 |
||
次に、VRF にトンネル インターフェイスを追加する例を示します。
switch(config)# interface tunnel 0
switch(config-if)# vrf member RemoteOfficeVRF
IP トンネル設定の確認
IP トンネルの設定情報を確認するには、次のいずれかの作業を行います。
|
|
|
|---|---|
トンネル インターフェイスの設定を表示します（MTU、プロトコル、転送、および VRF）。入力および出力パケット、バイト、およびパケット レートを表示します。 |
|
IP トンネリングの設定例
次の例では、簡易 GRE トンネルを示します。イーサネット 1/2 は、ルータ A のトンネル送信元であり、ルータ B のトンネル宛先です。イーサネット インターフェイス 2/1 は、ルータ B のトンネル送信元であり、ルータ A のトンネル宛先です。
その他の関連資料
IP トンネルの実装に関する追加情報については、次の項を参照してください。
• 「関連資料」
• 「標準」
関連資料
|
|
|
|---|---|
『 Cisco Nexus 7000 Series NX-OS Interfaces Command Reference, Release 5.x 』 |
|
『Resolve IP Fragmentation, MTU, MSS, and PMTUD Issues with GRE and IPSEC』 |
標準
|
|
|
|---|---|
IP トンネル設定の機能履歴
表 8-2 に、この機能のリリース履歴を示します。
|
|
|
|
|---|---|---|
