この章は、次の項で構成されています。
Cisco Nexus 9396TX スイッチ(N9K-C9396TX)は、トップオブラック(ToR)、ミドルオブラック(MoR)、およびエンドオブラック(EoR)とデータセンター内のスパイン リーフ導入向けに設計された 2-RU の固定ポート スイッチです。 このスイッチには、アップリンク モジュールによって提供される 48 個の固定 1 ギガビットおよび 10 GBASE-T ダウンリンク ポートと最大 12 個の固定 40 Gbps QSFP+ アップリンク ポートが搭載されています。 このスイッチのシャーシには、ユーザによる交換が可能な次のコンポーネントが含まれます。
次のエアーフロー オプションがあるファン トレイ(3 個:動作用に 2 個と冗長化用に 1 個(2 + 1))
![]() (注) |
以前は、Cisco Nexus 9396PX には N9k-C9300-FAN1-B ファンまたは N9K-C9300-FAN1 ファンが同梱されていました。 現在は、N9K-C9300-FAN2-B および N9K-C9300-FAN2 がスイッチに同梱されています。 |
次のエアーフロー オプションがある 650 W AC 電源モジュール(2 個:動作用に 1 個と冗長化用に 1 個(1 + 1))

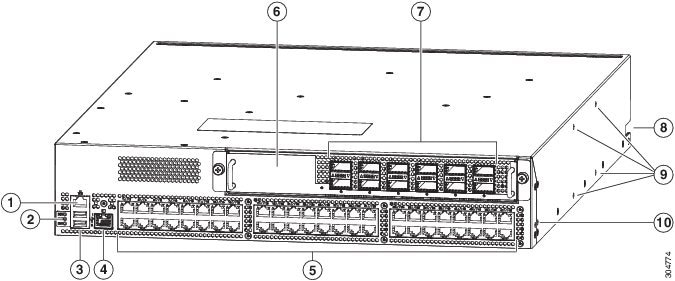

次の図は、シャーシのポート側から見たハードウェア機能を示します。
1 |
コンソール ポート(RS232 ポート) |
6 |
M6PQ アップリンク モジュール(図は M12PQ アップリンク モジュール)。 |
||
2 |
シャーシ LED |
7 |
他のデバイス への接続用の 6 ポートまたは 12 ポートの 40 ギガビット イーサネット Quad Small Form-Factor Plugable(QSFP+)光ポート(図は 12 ポートのアップリンク モジュール) |
||
3 |
機能の保存またはコピーに使用される 2 個の USB ポート
|
8 |
シャーシの端の電源モジュールとファン トレイを下部支持レールにロックするためのシャーシの両側のノッチ。 |
||
4 |
アウトオブバンド管理ポート(RJ-45 ポート) |
9 |
2 支柱ラック用のセンターマウント ラック ブラケットを取り付けるためのネジ穴(4 個)(両側それぞれにブラケット 1 個) |
||
5 |
他のデバイス への接続用の 48 個の 10GBASE-T 銅線ポート(100 メガビット、1 ギガビット、および 10 ギガビットの速度をサポート) |
10 |
4 支柱ラック用のフロントマウント ブラケットを取り付けるためのネジ穴(2 個)(両側それぞれにブラケット 1 個) |
10GBASE-T ポートを使用して、100 メガビッド、1 ギガビット、または 10 ギガビットの速度でこのスイッチを最大 48 台のデバイスに接続できます。
次の図は、シャーシのファン トレイおよび電源側から見たハードウェア機能を示します。
1 |
アース ラグの接続用のネジ穴(2 個)。 |
5 |
シャーシの LED は次のとおりです。 |
2 |
シャーシの端の電源モジュールとファン トレイを下部支持レールにロックするためのシャーシの両側のノッチ。 |
6 |
2 支柱ラック用のセンターマウント ラック ブラケットを取り付けるためのネジ穴(4 個)(両側それぞれにブラケット 1 個) |
3 |
次のタイプの 2 つの 650 W AC 電源モジュール(動作用に 1 個、冗長化用に 1 個) 電源モジュール スロットには、左側に 1、右側に 2 と番号が付いています(電源モジュールを見て確認できます)。 |
7 |
4 支柱ラック用のフロントマウント ブラケットを取り付けるためのネジ穴(2 個)(両側それぞれにブラケット 1 個) |
4 |
次のタイプの 3 つのファン トレイ(動作用に 2 個、冗長化用に 1 個) ファン トレイ スロットには、1(左端のスロット)~ 3(右端のスロット)の番号が付いています。 |
この章は、次の項で構成されています。
Cisco Nexus 9396TX スイッチ(N9K-C9396TX)は、トップオブラック(ToR)、ミドルオブラック(MoR)、およびエンドオブラック(EoR)とデータセンター内のスパイン リーフ導入向けに設計された 2-RU の固定ポート スイッチです。 このスイッチには、アップリンク モジュールによって提供される 48 個の固定 1 ギガビットおよび 10 GBASE-T ダウンリンク ポートと最大 12 個の固定 40 Gbps QSFP+ アップリンク ポートが搭載されています。 このスイッチのシャーシには、ユーザによる交換が可能な次のコンポーネントが含まれます。
次のエアーフロー オプションがあるファン トレイ(3 個:動作用に 2 個と冗長化用に 1 個(2 + 1))
![]() (注) |
以前は、Cisco Nexus 9396PX には N9k-C9300-FAN1-B ファンまたは N9K-C9300-FAN1 ファンが同梱されていました。 現在は、N9K-C9300-FAN2-B および N9K-C9300-FAN2 がスイッチに同梱されています。 |
次のエアーフロー オプションがある 650 W AC 電源モジュール(2 個:動作用に 1 個と冗長化用に 1 個(1 + 1))
次の図は、シャーシのポート側から見たハードウェア機能を示します。
1 |
コンソール ポート(RS232 ポート) |
6 |
M6PQ アップリンク モジュール(図は M12PQ アップリンク モジュール)。 |
||
2 |
シャーシ LED |
7 |
他のデバイス への接続用の 6 ポートまたは 12 ポートの 40 ギガビット イーサネット Quad Small Form-Factor Plugable(QSFP+)光ポート(図は 12 ポートのアップリンク モジュール) |
||
3 |
機能の保存またはコピーに使用される 2 個の USB ポート
|
8 |
シャーシの端の電源モジュールとファン トレイを下部支持レールにロックするためのシャーシの両側のノッチ。 |
||
4 |
アウトオブバンド管理ポート(RJ-45 ポート) |
9 |
2 支柱ラック用のセンターマウント ラック ブラケットを取り付けるためのネジ穴(4 個)(両側それぞれにブラケット 1 個) |
||
5 |
他のデバイス への接続用の 48 個の 10GBASE-T 銅線ポート(100 メガビット、1 ギガビット、および 10 ギガビットの速度をサポート) |
10 |
4 支柱ラック用のフロントマウント ブラケットを取り付けるためのネジ穴(2 個)(両側それぞれにブラケット 1 個) |
10GBASE-T ポートを使用して、100 メガビッド、1 ギガビット、または 10 ギガビットの速度でこのスイッチを最大 48 台のデバイスに接続できます。
次の図は、シャーシのファン トレイおよび電源側から見たハードウェア機能を示します。
1 |
アース ラグの接続用のネジ穴(2 個)。 |
5 |
シャーシの LED は次のとおりです。 |
2 |
シャーシの端の電源モジュールとファン トレイを下部支持レールにロックするためのシャーシの両側のノッチ。 |
6 |
2 支柱ラック用のセンターマウント ラック ブラケットを取り付けるためのネジ穴(4 個)(両側それぞれにブラケット 1 個) |
3 |
次のタイプの 2 つの 650 W AC 電源モジュール(動作用に 1 個、冗長化用に 1 個) 電源モジュール スロットには、左側に 1、右側に 2 と番号が付いています(電源モジュールを見て確認できます)。 |
7 |
4 支柱ラック用のフロントマウント ブラケットを取り付けるためのネジ穴(2 個)(両側それぞれにブラケット 1 個) |
4 |
次のタイプの 3 つのファン トレイ(動作用に 2 個、冗長化用に 1 個) ファン トレイ スロットには、1(左端のスロット)~ 3(右端のスロット)の番号が付いています。 |
