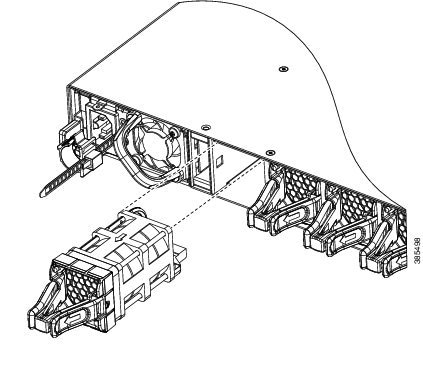

電源装置の概要
スイッチ シャーシには 2 個のスロットがあり、以下の組み合わせの電源装置を搭載できます。
-
2 つの AC、2 の DC または AC-DC 電源
-
1 台の AC 入力電源モジュールまたは 1 台の DC 入力電源モジュール(残りのスロットはブランクカバーのまま)
![]() (注) |
いずれかの電源スロットが空の状態で使用する場合は、設計どおりの通気を確保するために、ブランクカバー(部品番号 PWR-C4-BLANK、C9K-PWR-C4-BLANK、C9K-PWR-C5-BLANK および PWR-C6-BLANK)がそのスロットに取り付けられている必要があります。 |
この表は、電源装置のモデルを示しています。さまざまなスイッチモデルでサポートされる電源モジュールについて理解するには、 電源スロットを参照してください。
部品番号 | 説明 |
---|---|
C9K-PWR-650WAC-R |
650 W AC 電源 |
C9K-PWR-650WACL-R |
650 W AC 電源 |
PWR-C4-950WAC-R |
950W AC 電源 |
C9K-PWR-1600WAC-R |
1600 W AC 電源 |
C9K-PWR-930WDC-R |
930 W DC 電源 |
C9-PWR-950WDC-R |
950 W DC 電源 |
C9K-PWR-1600WDC-R |
1600 W DC 電源 |
![](/c/dam/en/us/td/i/300001-400000/350001-360000/355001-356000/355469.jpg)
1 |
ベルクロ ストラップ |
4 |
リリース ラッチ |
2 |
PSU ファン |
5 |
固定クリップ |
3 |
AC 電源コード コネクタ |
6 |
電源ステータスおよび電源障害 LED |
![](/c/dam/en/us/td/i/400001-500000/460001-470000/469001-470000/469574.jpg)
1 |
ベルクロ ストラップ |
4 |
リリース ラッチ |
2 |
PSU ファン |
5 |
固定クリップ |
3 |
AC 電源コード コネクタ |
6 |
電源ステータスおよび電源障害 LED |
![](/c/dam/en/us/td/i/300001-400000/380001-390000/385001-386000/385445.eps/_jcr_content/renditions/385445.jpg)
1 |
PSU LED |
4 |
電源コード保持具 |
2 |
AC 入力コネクタ |
5 |
リリースハンドル |
3 |
リリース ラッチ |
6 |
PSU ファン |
![](/c/dam/en/us/td/i/300001-400000/380001-390000/385001-386000/385527.eps/_jcr_content/renditions/385527.jpg)
1 |
PSU ファン |
4 |
リリース ラッチ |
2 |
リリースハンドル |
5 |
固定クリップ |
3 |
ケーブル タイ |
6 |
AC 入力コネクタ |
![](/c/dam/en/us/td/i/400001-500000/460001-470000/466001-467000/466178.jpg)
1 |
電源コード保持具 |
4 |
DC+ コネクタ |
2 |
リリースハンドル |
5 |
DC コネクタ |
3 |
PSU ファン |
6 |
リリース ラッチ |
![](/c/dam/en/us/td/i/300001-400000/350001-360000/356001-357000/356228.jpg)
1 |
DC 入力コネクタ |
4 |
PSU LED |
2 |
リリースハンドル |
5 |
アース端子 |
3 |
PSU ファン |
6 |
リリース ラッチ |
![](/c/dam/en/us/td/i/300001-400000/350001-360000/357001-358000/357202.jpg)
1 |
PSU ファン |
4 |
リリースハンドル |
2 |
DC 入力コネクタ |
5 |
リリース ラッチ |
3 |
PSU LED |
6 |
固定クリップ |
![](/c/dam/en/us/td/i/300001-400000/380001-390000/385001-386000/385502.eps/_jcr_content/renditions/385502.jpg)
1 |
リリース ハンドル |
![](/c/dam/en/us/td/i/300001-400000/350001-360000/356001-357000/356918.jpg)
![](/c/dam/en/us/td/i/300001-400000/350001-360000/356001-357000/356919.jpg)
電源装置は冗長モードで動作できます。その場合、それぞれの電源装置は容量の約 50 パーセント、すなわち 60 パーセント以下、40 パーセント以上で動作します。1 台の電源装置が故障した場合は、もう一方の電源装置がシステム全体の電力を単独で供給できます。これはデフォルトの推奨モードです。
電源モジュールの LED
1600 W AC および DC 電源モジュールを除く AC および DC 電源モジュールには、次の LED があります。
-
電源ステータスを示すグリーン
-
電源モジュールの障害を示すオレンジ色
LED |
ステータス |
説明 |
---|---|---|
消灯 |
消灯 |
入力電源が供給されていません。 |
グリーン |
点滅 |
12 V 補助出力はオン、12 V メイン出力はオフです。 |
点灯 |
12 V 補助出力と 12 V メイン出力の両方がオンになっています。電源は正常に機能しています。 |
|
オレンジ |
点滅 |
警告が検出されました。 または AC 電源コードが適切に挿入されていません。 |
点灯 |
重大なエラーが検出されました。 |
1600 W AC および DC 電源モジュールには、電源のステータスを示す 2 色(グリーン/オレンジ)の LED があります。
LED ステータス |
説明 |
---|---|
消灯 |
入力電源が供給されていません。 |
オレンジに点灯 |
重大なエラーが検出されました。 PSU 12V メイン出力はオフです。 |
グリーンに点灯 |
12 V 補助出力と 12 V メイン出力の両方がオンになっています。電源は正常に機能しています。 |
1Hz のオレンジ色の点滅 |
警告が検出されました。 PSU 12V メイン出力はオンです。 |
2Hz でグリーンに点滅 |
PSU 12V メイン出力はオフで、12V 補助出力はオンです。 |
