Cisco Services Ready Engine Virtualization インストレーション/コンフィギュレーション ガイド

Cisco Services Ready Engine Virtualization の概要

---

ここでは、Cisco Services Ready Engine Virtualization（Cisco SRE-V）製品の概要を示します。この章には、ハードウェアとソフトウェアの要件、機能ライセンス、および Cisco SRE-V を設定するために必要な作業などの情報が記載されています。

この章の内容は、次のとおりです。

• 「Cisco SRE-V の概要」

• 「Cisco SRE-V と VMware vSphere Hypervisor の相違点」

• 「ハードウェア要件」

• 「ソフトウェア要件」

• 「Cisco SRE-V の管理」

• 「基本的なワークフロー」

• 「Cisco SRE-V のオプションと関連作業について」

Cisco SRE-V の概要

Cisco SRE-V は、コンピューティング、ネットワーキング、ストレージ アクセス、仮想化、および統一管理を 1 つのシステムに統合する、ブランチオフィス向けのインフラストラクチャ プラットフォームです。これにより、VMware vSphere Hypervisor ^TM は Cisco Services Ready Engine（SRE）サービス モジュールにプロビジョニングされ、Microsoft Windows Server オペレーティング システムを実行する 1 つまたは複数の仮想マシンをホストできるようになります。システム全体が、Generation 2 of the Cisco Integrated Services Router（ISR G2; 第 2 世代のサービス統合型ルータ）に統合されます。

図 1-1 に、Cisco SRE-V システムの配置例を示します。

図 1-1 Cisco SRE-V システムの配置例

Cisco SRE-V に関する用語

次に、このガイドで使用する Cisco SRE-V に関する用語を示します。

• Cisco SRE サービス モジュール：Cisco ISR G2 でホストされる Intel x86 アーキテクチャ ブレード サーバ。Cisco SRE サービス モジュールは、VMware vSphere Hypervisor ^TM を実行するための専用の処理、ネットワーク、ストレージ、およびメモリを提供します。

• VMware vSphere Hypervisor ^TM ：仮想マシンをホストするためのプラットフォームを提供する、VMware のベアメタル ハイパーバイザー。

• コンソール マネージャ：シスコに固有の機能を利用するために VMware vSphere Hypervisor ^TM へのコンソール アクセスを可能にする、Cisco Linux が稼動する埋め込み型の仮想マシン。

• Microsoft Windows 仮想マシン：Microsoft Windows Server オペレーティング システムを実行する、ユーザが作成した仮想マシン。

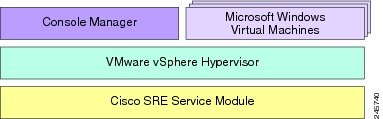

Cisco SRE-V に関する用語の詳細については、図 1-2 を参照してください。

図 1-2 Cisco SRE-V に関する用語

Cisco SRE-V と VMware vSphere Hypervisor の相違点

Cisco SRE-V 製品は、VMware vSphere Hypervisor ^TM と次の点で異なります。

• Cisco SRE-V は、VMware vSphere Hypervisor ^TM が Cisco SRE サービス モジュールにプロビジョニングされ、Cisco ISR G2 に統合されることを可能にします。

• VMware vSphere Hypervisor ^TM IP アドレスの設定は、Cisco ISR G2 を通じて行います。

• ユーザ管理作業の設定は、VMware vSphere Client ではなく、Cisco SRE-V CLI を使用して行います。

• Cisco SRE-V のライセンス管理は、Cisco Software Licensing（CSL）を通じて行います。

• Cisco SRE-V のソフトウェア アップグレード パッケージは、Cisco.com から入手します。ソフトウェア アップグレードは、Cisco SRE-V CLI を使用して行います。

• ファームウェアの設定、詳細設定、および PCI PaaThru 設定などのシステム操作はディセーブルになります。

• vCenter サーバ アクセスは、Cisco SRE-V ではサポートされません。

ハードウェア要件

Cisco SRE-V ソフトウェアは、Cisco SRE-V のハードウェア コンポーネントである Cisco SRE サービス モジュールで動作します。Cisco SRE サービス モジュールは、Cisco 2900 シリーズまたは 3900 シリーズ ISR G2 のいずれかに装着できます。

Cisco SRE-V ソフトウェアは、次のサービス モジュールでサポートされます。

• Cisco SRE 700 サービス モジュール

• Cisco SRE 900 サービス モジュール

表 1-1 に、サポートされる各サービス モジュールのハードウェア情報を示します。

表 1-2 に、Cisco ISR G2 でサポートされている Cisco EtherSwitch Enhanced High-Speed WAN Interface Card（EHWIC）および Cisco EtherSwitch サービス モジュールを示します。

ソフトウェア要件

ここでは、サードパーティ ソフトウェア、Cisco SRE-V のオプション、および機能ライセンスの情報を示します。

サードパーティ ソフトウェア

Cisco SRE-V では、次のサードパーティ ソフトウェアを使用します。

• VMware vSphere Hypervisor ^TM ：仮想化用。

• Microsoft Windows Server：オペレーティング システム用。

次の Microsoft Windows Server が認定されています。

– Windows Server 2003 SP2 Standard 32 ビットおよび 64 ビット

– Windows Server 2003 SP2 Enterprise 32 ビットおよび 64 ビット

– Windows Server 2008 R2 Standard 64 ビット

– Windows Server 2008 R2 Enterprise 64 ビット

Cisco SRE-V のオプション

Cisco SRE-V は、次の 3 つのオプションで使用できます。

• ハードウェアのみ（SM-SRE-700-K9 または SM-SRE-900-K9）：ソフトウェアがインストールされていない Cisco SRE サービス モジュール。図 1-3 のオプション 1 を参照してください。

このオプションを購入した場合は、Cisco SRE-V ソフトウェアのほか、ご自身の Microsoft Windows Server 2003 または Microsoft Windows Server 2008 ソフトウェアをダウンロードする必要があります。

• ハードウェアと仮想化ソフトウェア（SM-SRE-700-K9 または SM-SRE-900-K9 + SW-SM-SRE-V-1.0-K9）：Cisco SRE-V ソフトウェアがプリインストールされた Cisco SRE サービス モジュール。図 1-3 のオプション 2 を参照してください。

ご自身の使用する Microsoft Windows Server 2003 または Microsoft Windows Server 2008 ソフトウェアが揃っている場合は、このオプションを購入してください。このオプションを購入すると、Cisco SRE-V のライセンスが事前にアクティブ化されています。

• ハードウェア、仮想化ソフトウェア、および Microsoft Windows ソフトウェア（SM-SRE-700-K9 または SM-SRE-900-K9 + SW-SM-SRE-V-1.0 + MSWS-08R2ST-X86-K9）：Cisco SRE-V および Microsoft Windows Server 2008 R2 Standard Edition 64 ビット仮想マシンがプリインストールされた Cisco SRE サービス モジュール。図 1-3 のオプション 3 を参照してください。

このオプションを購入すると、Microsoft Windows Server 2008 R2 ライセンスおよび Cisco SRE-V ライセンスの両方が事前にアクティブ化されています

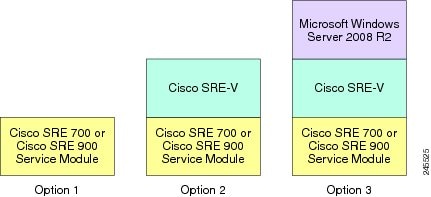

図 1-3 に、Cisco SRE-V のオプションを示します。

図 1-3 Cisco SRE-V のオプション

機能ライセンス

表 1-3 に、Cisco SRE-V で使用できる機能ライセンスを示します。

Cisco SRE-V ソフトウェア ライセンスについては、 第 5 章「Cisco SRE-V ソフトウェア ライセンスの管理」 を参照してください。

Cisco SRE-V の管理

Cisco SRE-V では、複数の管理インターフェイスを使用します。

Cisco IOS CLI

Cisco IOS CLI を使用して、ホスト ルータと Cisco SRE サービス モジュール インターフェイスを設定します。Cisco SRE-V は、Cisco IOS ソフトウェアを実行するホスト Cisco ルータに装着された Cisco SRE サービス モジュール 上に存在します。サポートされている Cisco IOS ソフトウェアについては、「ルータ、Cisco SRE サービス モジュール、および Cisco IOS ソフトウェア バージョンの互換性の確認」を参照してください。

Cisco SRE-V CLI

Cisco SRE-V CLI を使用して、ユーザを設定し、それらのユーザに仮想マシンをホストおよび管理するための権限を割り当てます。また、Cisco SRE-V CLI を使用して、ライセンスとソフトウェア アップグレードを管理することもできます。Cisco SRE-V は、ルータ上の Cisco IOS 設定からは独立した独自のスタートアップ設定とランタイム設定、および独自の CLI を持つ仮想マシン管理エンジンを備えています。

（注） Cisco SRE-V CLI の代わりに、Cisco License Manager を使用してライセンス関連のワーク フローを自動化できます。「Cisco License Manager」を参照してください。

Cisco License Manager

Cisco License Manager を使用して、ライセンス関連のすべてのワーク フローを自動化します。Cisco License Manager は、Cisco.com でライセンス バックエンド履行システムと安全に通信し、取得したライセンスをネットワーク全体の管理対象デバイスに展開します。Cisco License Manager は、無料で提供されており、Cisco.com の登録ユーザは http://www.cisco.com/go/clm からダウンロードできます。

VMware vSphere Client

VMware vSphere Client を使用して、仮想マシンを管理します。

基本的なワークフロー

1. Cisco SRE サービス モジュールを ISR G2 に取り付けします。

2. Cisco IOS コマンドを使用して、Cisco SRE サービス モジュール インターフェイスを設定します。

3. ブランク Cisco SRE サービス モジュールを購入した場合は、Cisco SRE-V ソフトウェアをインストールしてから、ソフトウェア ライセンスをアクティブ化します。

4. Cisco SRE-V コマンドを使用してユーザとロールを作成し、それらのユーザに権限を割り当てます。

5. VMware vSphere Hypervisor ^TM デフォルト ゲートウェイを設定します。

6. vSphere Client をインストールし、vSphere Client GUI を使用して仮想マシンを作成および管理します。

7. vSphere Client を使用して、追加の仮想マシンを作成します。

Cisco SRE-V のオプションと関連作業について

実行する必要がある作業は、購入した Cisco SRE-V ソフトウェア オプションによって異なります。 表 1-4 を参照してください。
