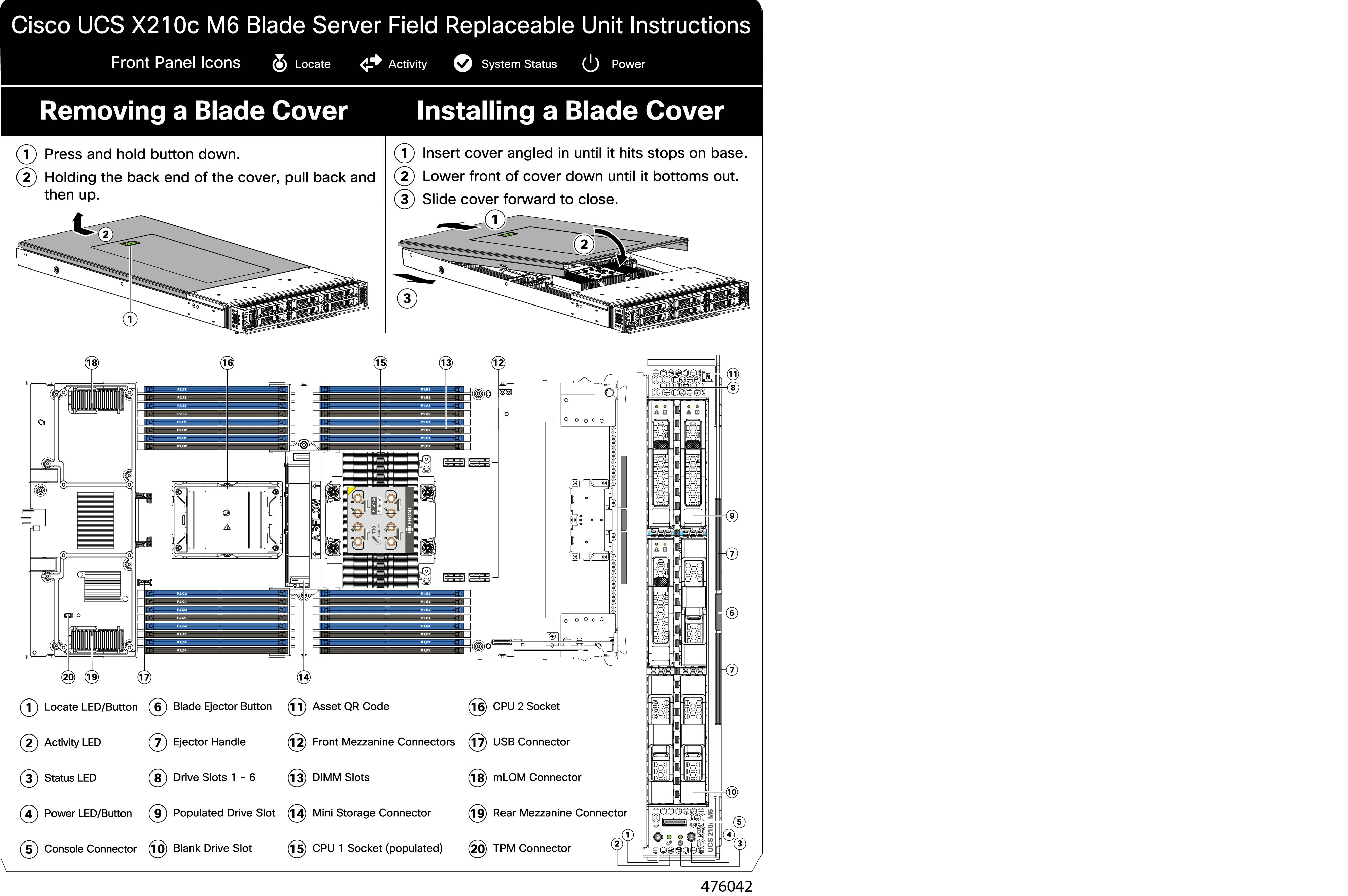

ステップ 1

ボタンを押し、押し続けます（次の図の 1）。

ステップ 2

カバーの後ろ端をつかんでカバーを後方に引き、引き上げます（2）。

ステップ 1

カバーをベースのストッパに当たるように角度を付けて挿入します。

ステップ 2

コンピューティングノードのカバーを下まで下げます。

ステップ 3

コンピューティングノードのカバーを平らにしたまま、リリースボタンがカチッと音がするまで前方にスライドさせます。

ステップ 1

解除ボタンを押してイジェクタを開き、ドライブをスロットから引き出します。

ステップ 2

取り外したドライブをすぐに別のコンピューティング ノードに取り付けない場合は、静電気防止用マットまたは静電気防止用フォームの上にドライブを置きます。

ステップ 3

ドライブ ブランキング パネルを取り付けて、適切なエアーフローを保ち、ドライブ ベイが空のままになる場合はドライブ ベイにほこりが入らないようにします。

ステップ 1

解除ボタンを押してドライブ イジェクタを開きます。

ステップ 2

空のドライブ ベイにドライブを差し込んでゆっくりと押し込み装着します。

ステップ 3

ドライブ イジェクタを押して閉じます。

ステップ 1

ドライブブランクハンドルをつかみます。

ステップ 2

ドライブブランクをスライドさせて取り外します。

ステップ 1

シートメタルが下を向くようにドライブブランクを合わせます。

ステップ 2

ブランクレベルを持ち、空のドライブベイにスライドさせます。

ステップ 1

コンピューティングノードのカバーがまだ取り外されていない場合は、ここで取り外します。コンピューティングノードのカバーを取り外します。

ステップ 2

固定ネジを取り外します。

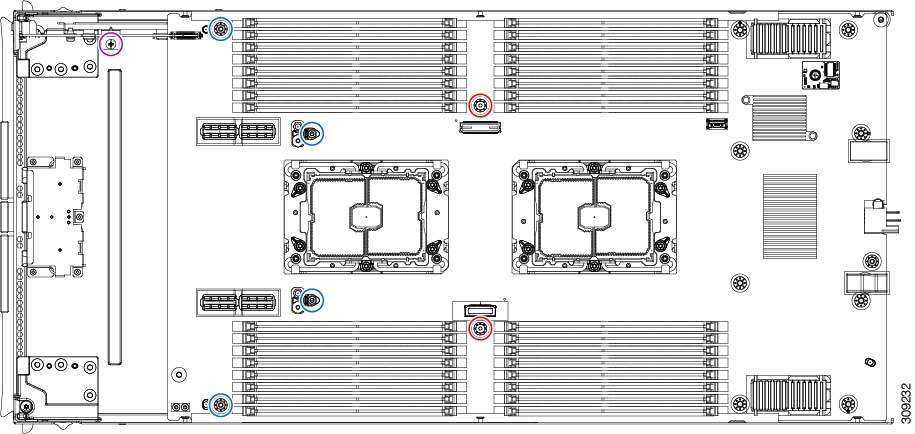

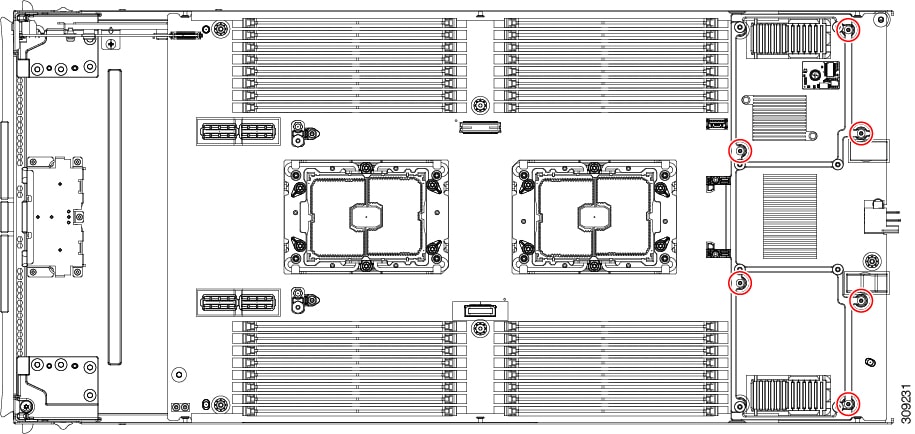

1. ＃2 プラスドライバを使用して、前面メザニンモジュールの上部にある 2 つの非脱落型ネジを緩めます。

   （注）	前面メザニンブランク（UCSX-X10C-FMBK）を取り外す場合、この手順は省略できます。

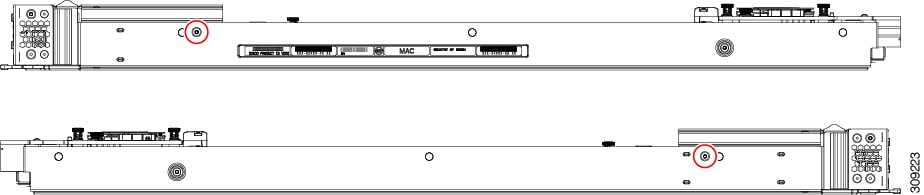

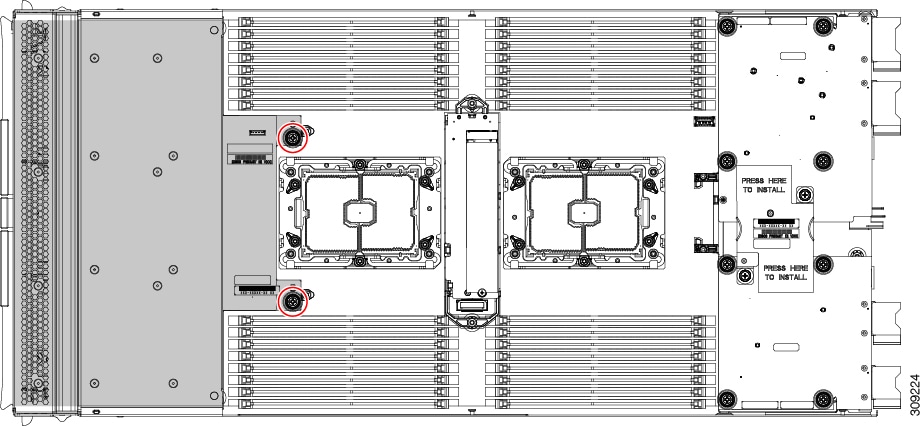

2. T8 ドライバを使用して、フロントメザニンモジュールをシートメタルに固定しているコンピューティングノードの両側にある 2 本のネジを取り外します。



ステップ 3

すべてのネジが外されていることを確認し、フロントメザニンモジュールを持ち上げてコンピューティングノードから取り外します。

ステップ 1

前面メザニンモジュールをコンピューティングノードのスロットに合わせます。

ステップ 2

前面メザニンモジュールをコンピューティングノードの上に下ろし、ネジとネジ穴が揃っていることを確認します。

ステップ 3

前面メザニンモジュールをコンピューティングノードに固定します。

1. ＃2 プラスドライバを使用して、前面メザニンモジュールの上部にある非脱落型ネジを締めます。

   （注）	前面メザニンブランク（UCSX-X10C-FMBK）を取り付ける場合は、この手順を省略できます。



2. T8 ドライバを使用して、サーバノードの両側に 2 本ずつ、4 本のネジを差し込んで締めます。

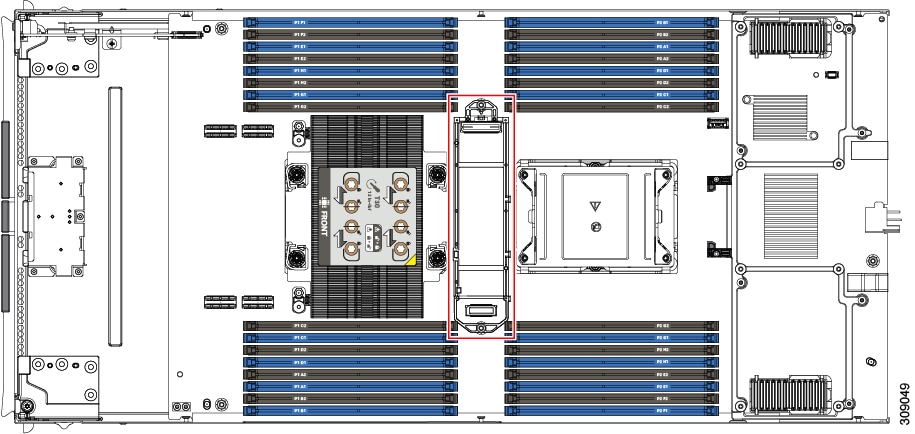

ステップ 1

前面メザニンモジュールをまだ取り外していない場合は、ここで取り外します。

ステップ 2

Before removing the SuperCap module, note its orientation in the tray as shown in the previous image.

ステップ 3

ボードのケーブルコネクタをつかみ、コネクタをゆっくりと引き抜きます。

ステップ 4

SuperCap モジュールの側面を持ち、コネクタは持たず、トレイから SuperCap モジュールを持ち上げます。

モジュールを固定するためにトレイが曲がっているので、多少の抵抗を感じることがあります。

ステップ 5

SuperCap モジュールからリボンケーブルを取り外します。

1. SuperCap モジュールで、リボンケーブルをバッテリパックに固定するレバーを見つけます。



2. 固定レバーをゆっくりと下に回転させて、SuperCap モジュールからのリボンケーブル接続を解除します。

ステップ 6

既存のバッテリパックをケースから取り外し、新しいバッテリパックを挿入します。コネクタがリボンケーブルに合うように新しいバッテリパックを合わせてください。

ステップ 1

Super Cap モジュールをケースに挿入します。

1. コネクタがコネクタに合うように SuperCap モジュールを調整します。



2. SuperCap モジュールを装着する前に、リボンケーブルが邪魔になっていないことを確認します。SuperCap を取り付けるときに、リボンケーブルをつまらないようにします。

3. リボンケーブルがケースから離れたら、SuperCap モジュールがケースに装着されるまで押します。

   SuperCap が所定の位置に収まると、抵抗を感じる場合があります。

ステップ 2

SuperCap モジュールがプラスチックケースに完全に装着されたら、固定レバーを回転させて SuperCap モジュールに接続します。

ステップ 3

SuperCap モジュールをモジュールのスロットに合わせ、モジュールをスロットに装着します。

注意	SuperCap モジュールをスロットに挿入するときに、リボンケーブルをはさまないようにしてください。

SuperCap がスロットにしっかり装着されている場合、モジュールはロックされたり、ねじれたりしません。

ステップ 4

SuperCap モジュールが装着されたら、リボンケーブルをボードに再接続します。

ステップ 1

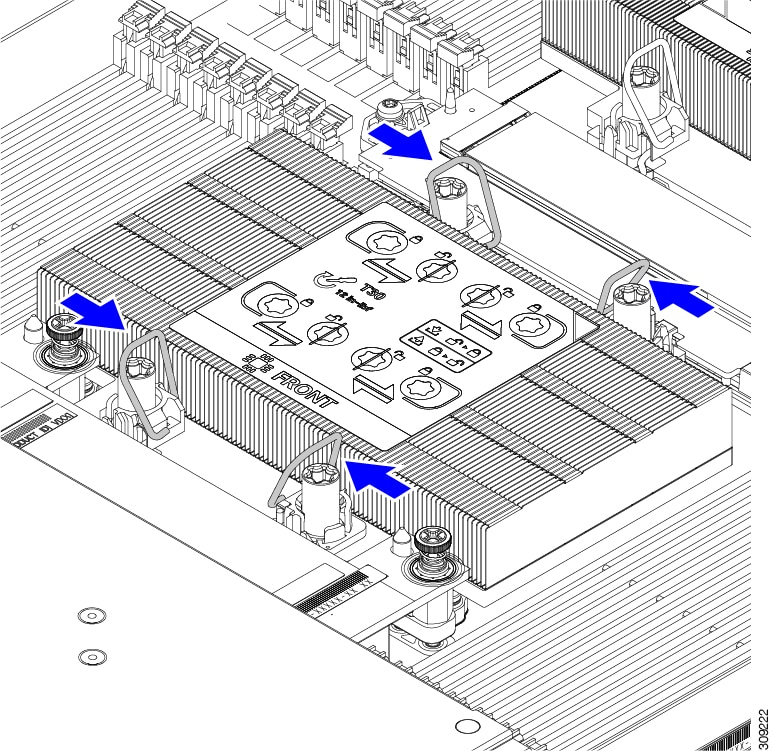

CPU とヒートシンク（CPU アセンブリ）を CPU ソケットから取り外します。

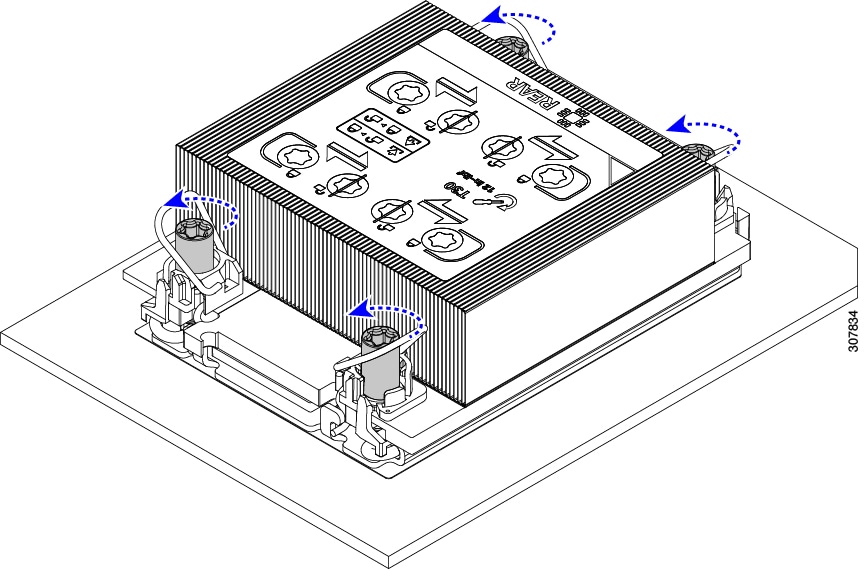

1. T30 トルクスドライバを使用して、すべての固定ナットを対角線のパターンで緩めます。

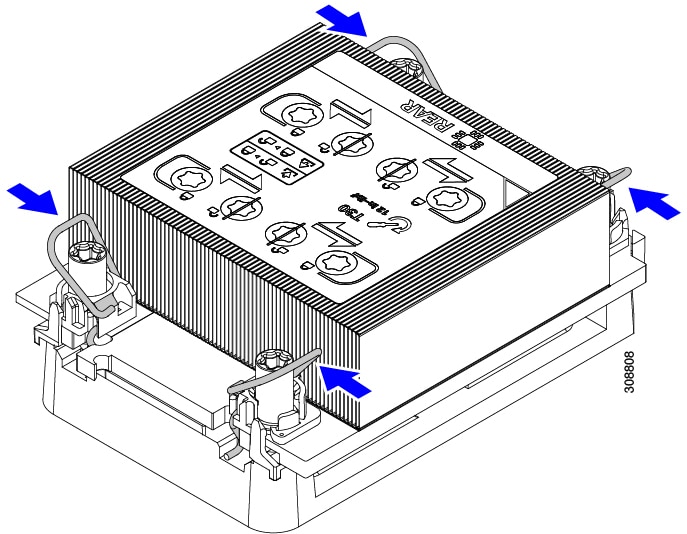

2. 回転ワイヤを互いに向かって押し、ロック解除位置に移動します。

   注意	回転するワイヤができるだけ内側にあることを確認します。完全にロック解除されると、回転するワイヤの下部が外れ、CPU アセンブリを取り外すことができます。回転ワイヤが完全にロック解除位置にない場合、CPU アセンブリを取り外すときに抵抗を感じることがあります。



ステップ 2

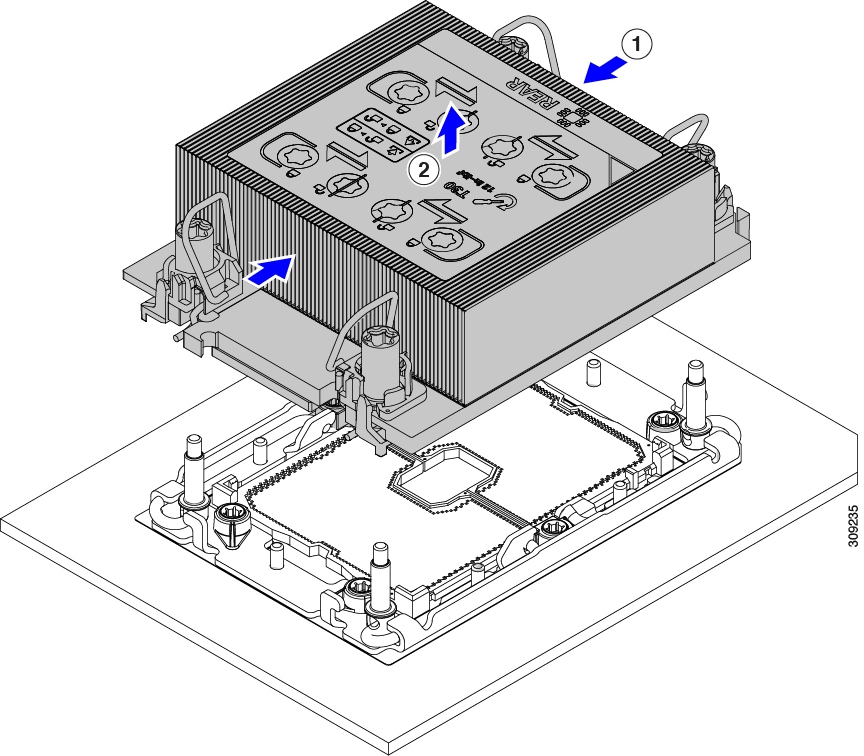

マザーボードから CPU アセンブリを取り外します。

1. フィンの端に沿ってヒートシンクをつかみ、CPU アセンブリをマザーボードから持ち上げます。

   注意	CPU アセンブリを持ち上げる際は、ヒートシンクフィンを曲げないようにしてください。また、CPU アセンブリを持ち上げるときに抵抗を感じる場合は、回転ワイヤが完全にロック解除位置にあることを確認します。

2. CPU アセンブリをゴム製マットまたはその他の静電気防止作業台の上に置きます。

   CPU を作業面に置くときは、ヒートシンクのラベルを上に向けます。CPU アセンブリを上下逆に回転させないでください。

3. ヒートシンクが作業台の水平になっていることを確認します。



ステップ 3

CPU ダストカバー（UCS-CPU-M6-CVR =）を CPU ソケットに取り付けます。

1. CPU 支持プレートの支柱を、ダストカバーの角にある切り欠きに合わせます。

2. ダストカバーを下げ、同時に CPU ソケットの所定の位置にカチッと収まるまで、エッジを押し下げます。

   注意	ダストカバーの中央を押さないでください。





ステップ 4

CPU クリップを外し、TIM ブレーカーを使用して、CPU キャリアから CPU を取り外します。

1. CPU アセンブリを上下逆にして、ヒートシンクが下を向くようにします。

   この手順により、CPU 固定クリップにアクセスできるようになります。

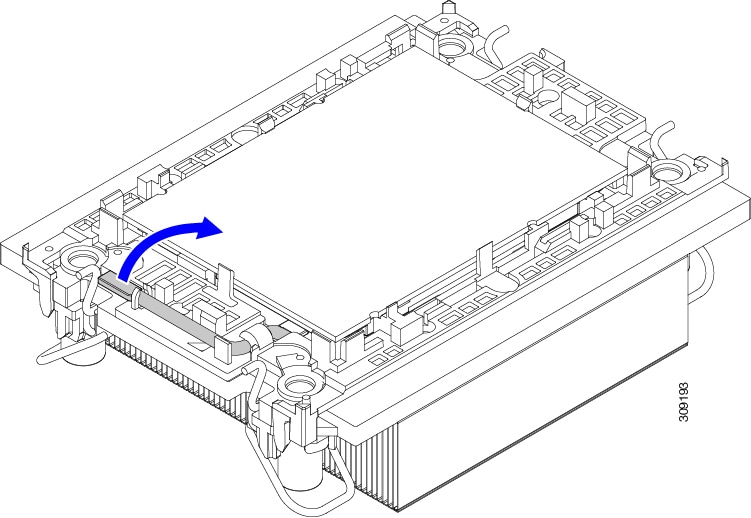

2. TIM ブレーカー（次の図の 1）を 90 度上向きにゆっくり持ち上げ、CPU キャリアのこの端の CPU クリップを部分的に外します。

3. CPU キャリアに簡単にアクセスできるように、TIM ブレーカーを U 字型の固定クリップに下げます。

   （注）	TIM ブレーカーが固定クリップに完全に装着されていることを確認します。

4. CPU キャリアの外側の端をゆっくりと引き上げ（2）、TIM ブレーカーの両端近くにある 2 番目の CPU クリップのペアを外します。

   注意	CPU キャリアを曲げるときは注意してください。無理な力を加えると、CPU キャリアが損傷する可能性があります。CPU クリップを外すのに十分なだけキャリアを曲げます。CPU キャリアから外れるときを確認できるように、この手順の実行中にクリップを必ず確認してください。

5. CPU キャリアの外側の端をゆっくりと引き上げ、TIM ブレーカーの反対側にある CPU クリップのペア（次の図の 3）を外します。

6. CPU キャリアの短い端を持ち、まっすぐ持ち上げてヒートシンクから取り外します。

ステップ 5

CPU とキャリアを取り付け具に移動します。

1. すべての CPU クリップが外れたら、キャリアをつかんで持ち上げ、CPU をヒートシンクから取り外します。

   （注）	キャリアと CPU がヒートシンクから持ち上げられない場合は、CPU クリップを再度外します。

2. CPU とキャリアを裏返して、PRESS という文字が見えるようにします。

3. 固定具の支柱と CPU キャリアと固定具のピン 1 の位置を合わせます（次の図の 1）。

4. CPU と CPU キャリアを固定具の上に下ろします。





ステップ 6

付属のクリーニングキット（UCSX-HSCK）を使用して、CPU、CPU キャリア、およびヒートシンクからすべてのサーマルインターフェイスバリア（サーマルグリス）を取り除きます。

ステップ 1

サーバマザーボードの CPU ソケットダストカバー（UCS-CPU-M6-CVR =）を取り外します。

1. 2 つの垂直タブを内側に押して、ダストカバーを外します。

2. タブを押したまま、ダストカバーを持ち上げて取り外します。



3. ダストカバーは将来の使用に備えて保管しておいてください。

   注意	空の CPU ソケットをカバーしないでください。CPU ソケットに CPU が含まれていない場合は、CPU ダストカバーを取り付ける必要があります。

ステップ 2

CPU 取り付け具の PRESS というラベルが付いた端をつかみ、トレイから取り外し、CPU アセンブリを静電気防止用の作業台の上に置きます。

ステップ 3

新しい TIM を適用します。

1. ヒートシンク クリーニング キット（UCSX-HSCK=）およびスペアの CPU パッケージに同梱されているボトル #1 洗浄液をヒートシンクの古い TIM に塗布し、15 秒以上浸しておきます。

2. ヒートシンク クリーニング キットに同梱されている柔らかい布を使用して、ヒートシンクからすべての TIM を拭き取ります。ヒートシンクの表面に傷をつけないように注意してください。

3. ボトル #2 を使用してヒートシンクの底面を完全にきれいにして、ヒートシンクの取り付けを準備します。

4. 新しい CPU に付属の TIM のシリンジを使用して、CPU の上部に 1.5 立方センチメートル (1.5ml) のサーマル インターフェイス マテリアルを貼り付けます。均一に覆うために、次の図に示すパターンを使用してください。



   注意	CPU には正しいヒートシンクのみを使用してください。CPU 1 にはヒートシンク UCSX-HS-M6-R を使用し、CPU 2 にはヒートシンク UCSX-HS-M6-F を使用します。

ステップ 4

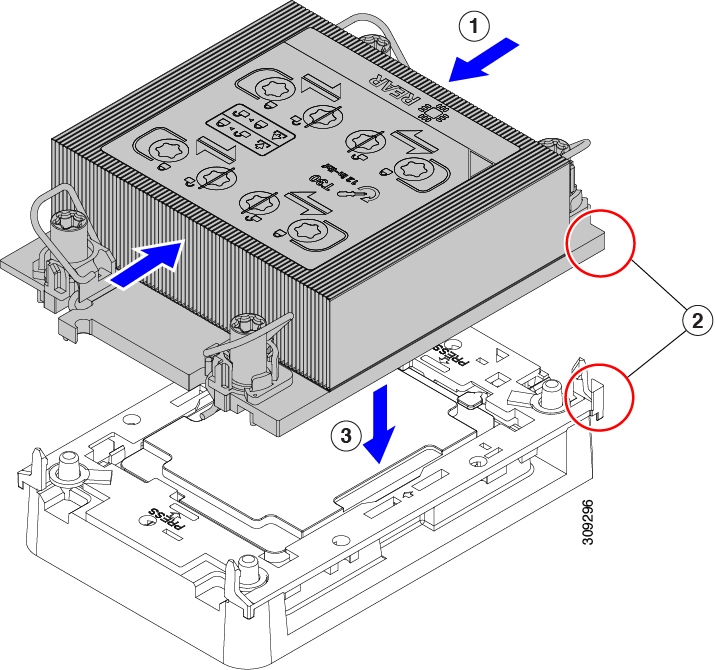

CPU 取り付け具にヒートシンクを取り付けます。

1. フィン（次の図の 1）でヒートシンクをつかみ、ヒートシンクのピン 1 の位置を CPU 取り付け具のピン 1 の位置に合わせ（2）、ヒートシンクを CPU 取り付け具の上に下ろします。

   示されているように、エンボス三角形が CPU ピン 1 の位置を指している場合、ヒートシンクの向きは正しいです。

   注意	ワイヤの脚がヒートシンクの取り付けを妨げないように、回転するワイヤがロックされていない位置にあることを確認します。



ステップ 5

CPU アセンブリを CPU マザーボードソケットに取り付けます。

1. 回転するワイヤをロックされていない位置に押し込み、取り付けの妨げにならないようにします。





2. ヒートシンクのフィン（次の図の 1）をつかみ、ヒートシンクのピン 1 の位置を CPU ソケットのピン 1 の位置に合わせ（2）、ヒートシンクを CPU ソケットに装着します。

   示されているように、エンボス三角形が CPU ピン 1 の位置を指している場合、ヒートシンクの向きは正しいです。

   注意	ワイヤの脚がヒートシンクの取り付けを妨げないように、回転するワイヤがロックされていない位置にあることを確認します。

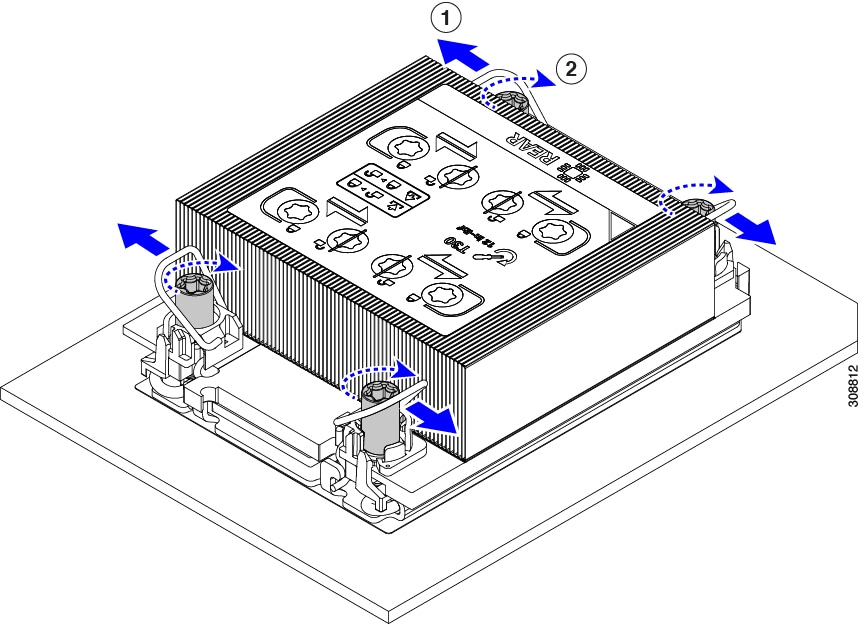

3. CPU アセンブリを CPU ソケットにロックするために、回転するワイヤを互いから離します（次の図の 1）。

   注意	トルクスドライバを使用して固定ナットを締める前に、回転ワイヤを完全に閉じてください。

4. T30 トルクスドライバを 12 インチポンドのトルクに設定し、4 個の固定ナットを締めて CPU をマザーボードに固定します（2）。任意のナットから開始できますが、固定ナットは必ず対角線のパターンで締めてください。



ステップ 1

両側の DIMM コネクタ ラッチを開きます。

ステップ 2

スロットの所定の位置でカチッと音がするまで、DIMM の両端を均等に押します。

ステップ 3

DIMM コネクタ ラッチを内側に少し押して、ラッチを完全にかけます。

ステップ 4

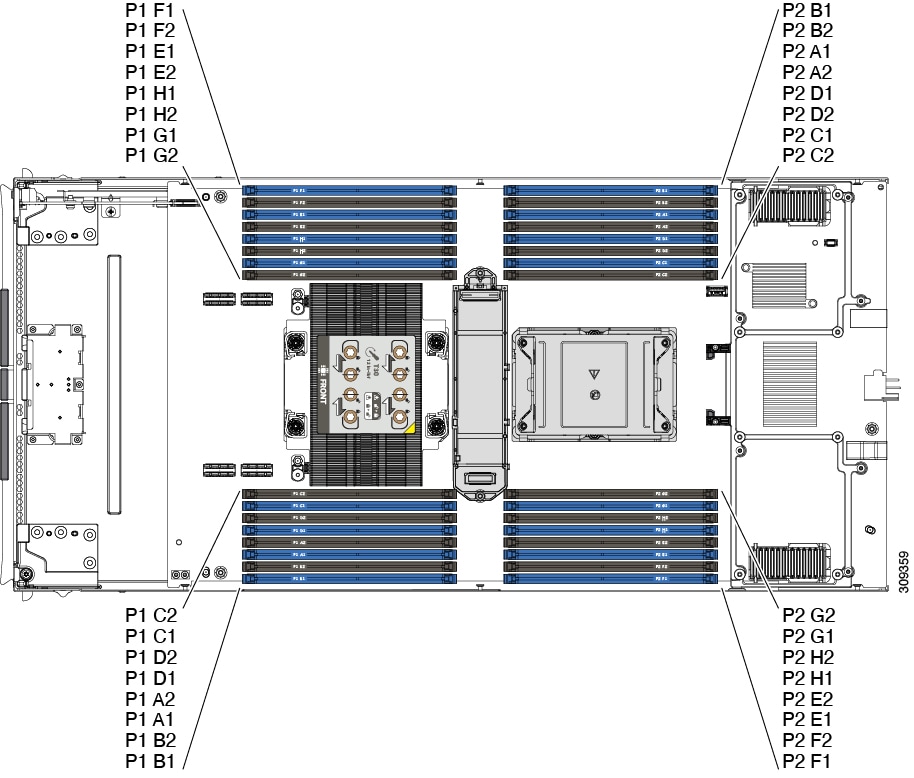

すべてのスロットに DIMM または DIMM ブランクを装着します。スロットを空にすることはできません。

ステップ 1

次のようにして、既存の PMEM を取り外します。

1. デコミッションしてから、コンピューティング ノードの電源をオフにします。

2. コンピューティングノードカバーの取り外しと取り付けの説明に従って、コンピューティングノードから上部カバーを取り外します。

3. コンピューティング ノードをシャーシの前面から引き出します。

   注意	RMA の状況のように、あるサーバから別のサーバに PMEM をアクティブ データ（永続メモリ）とともに移動する場合は、各 PMEM を新しいサーバの同じ位置にインストールする必要があります。古いサーバから削除するときに、各 PMEM の位置を書き留めるか、一時的にラベルを付けてください。

4. 取り外す DIMM の位置を確認し、DIMM スロットの両端のイジェクト レバーを開きます。

ステップ 2

新しい PMEM をインストールします。

1. 新しい PMEM をマザーボード上の空のスロットの位置に合わせます。DIMM スロットの位置合わせ機能を使用して、DIMM を正しい向きに配置します。

2. PMEM がしっかりと装着され、両端のイジェクト レバーが所定の位置にロックされるまで、DIMM の上部の角を均等に押し下げます。

3. コンピューティングノードの上部カバーを元に戻します。

4. シャーシ内のコンピューティングノードを交換します。

5. コンピューティングノードの自動検出を完了するまで Cisco Intersight を待機します。

ステップ 3

インストール後の操作を実行します。

ステップ 1

上部カバーを取り外します。

ステップ 2

ソケットが下を向くように mLOM カードを向けます。

ステップ 3

mLOM カードをマザーボードのソケットと揃え、ブリッジ コネクタが内側を向くようにします。

ステップ 4

カードを水平に保ち、下ろし、しっかりと押してカードをソケットに装着します。

ステップ 5

#2 プラス トルク ドライバーを使用して、非脱落型蝶ネジを 4 インチポンドのトルクで締め、カードを固定します。

ステップ 6

コンピューティングノードにブリッジカードがある場合（Cisco UCS VIC 14000シリーズブリッジ）、ブリッジカードを再接続します。

ステップ 7

コンピューティングノードの上部カバーを元に戻します。

ステップ 8

コンピューティングノードをシャーシに再挿入します。ケーブルを交換し、電源ボタンを押してコンピューティングノードの電源をオンにします。

ステップ 1

既存の mLOM カード（またはブランク パネル）を取り外します。

1. コンピューティングノードの電源を切り、電源を切ります。

2. コンピューティングノードをシャーシから取り外します。場合によっては、背面パネルからケーブルを取り外して隙間を空ける必要があります。

3. コンピューティングノードの上部カバーを外します。コンピューティングノードカバーの取り外しを参照してください。

4. コンピューティングノードにUCS VIC 14000シリーズブリッジがある場合は、取り付けネジを取り外し、ブリッジカードを取り外します。

5. mLOM カードをシャーシ底面のネジ付きスタンドオフに固定している取り付けネジ（蝶ネジ）を緩めます。

6. コンピューティングノードからmLOMを持ち上げます。

   ソケットから取り外すには、持ち上げる際にmLOMカードをゆっくりと振る必要がある場合があります。

ステップ 2

新しい mLOM カードを取り付けます。

1. ソケットが下を向くようにmLOMカードを向けます。

2. mLOM カードをマザーソケットに合わせます。

3. カードを水平に保ち、下ろし、しっかりと押してカードをソケットに装着します。

4. 非脱落型取り付けネジを締めて、カードをシャーシ フロアに固定します。

5. コンピューティングノードにブリッジカードがある場合（Cisco UCS VIC 14000シリーズブリッジ）、ブリッジカードを再接続します。

   ブリッジ カードの取り付けを参照してください。

6. コンピューティングノードの上部カバーを元に戻します。

7. コンピューティングノードをシャーシに再挿入します。ケーブルを交換し、電源ボタンを押してコンピューティングノードの電源をオンにします。

ステップ 1

TPM のハードウェアを取り付けます。

1. シャーシのコンピューティング ノードをデコミッションし、電源をオフにしてから取り外します。

2. コンピューティングノードカバーの取り外しと取り付けの説明に従って、コンピューティングノードから上部カバーを取り外します。

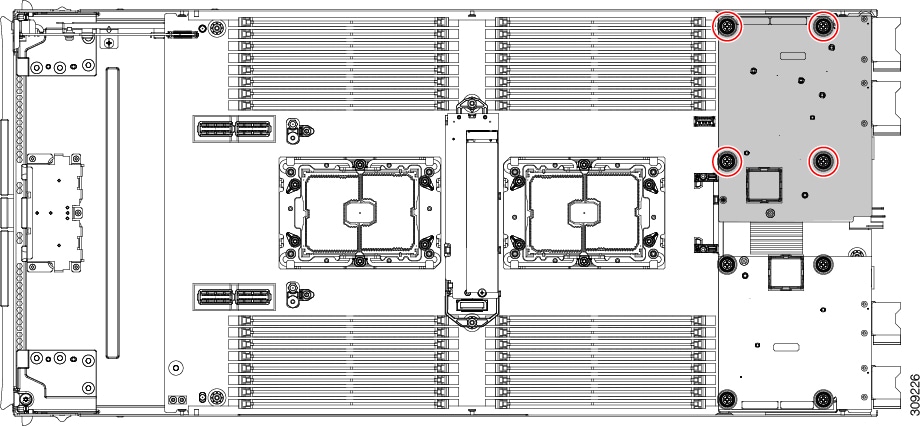

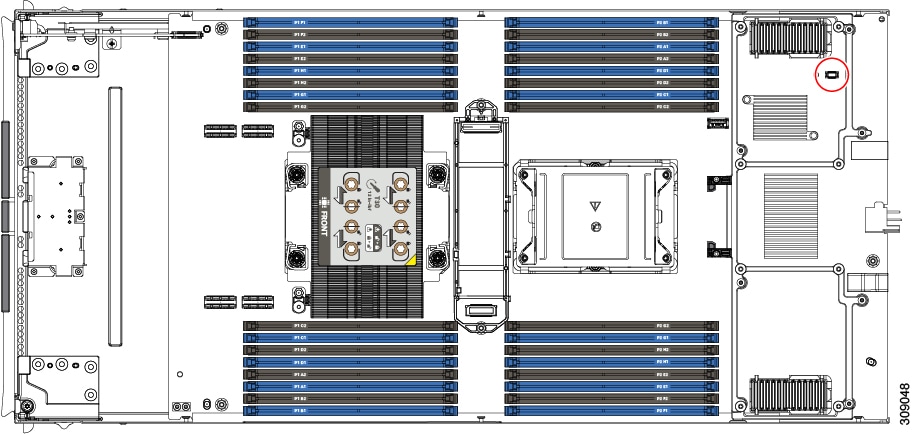

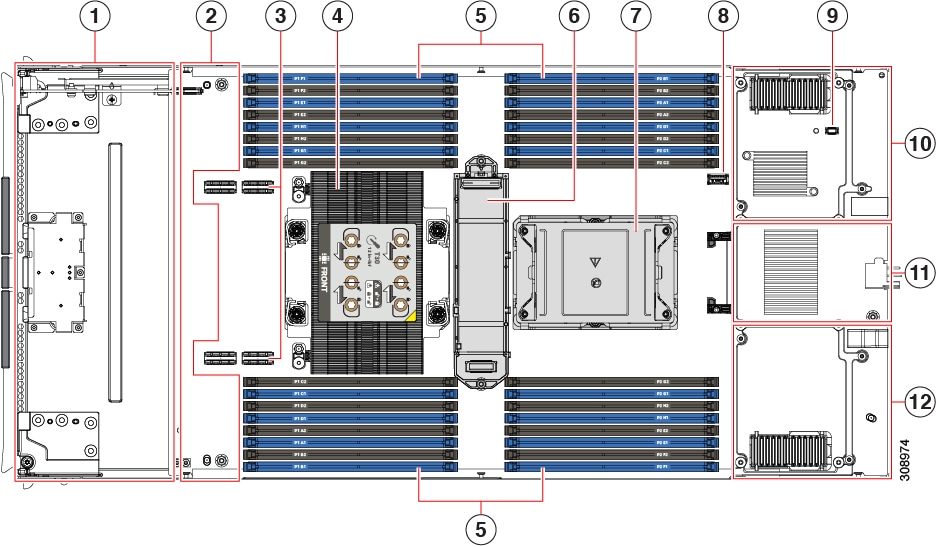

3. コンピューティング ノードのマザーボード上の TPM ソケットに TPM を取り付け、付属の一方向ネジを使用して固定します。TPM ソケットの位置については、次の図を参照してください。

4. コンピューティング ノードをシャーシに戻して自動的に再認識、再関連付け、および再始動が行われるようにします。

5. 次のステップに進み、コンピューティング ノード の BIOS で TPM サポートを有効にします。

ステップ 2

BIOS での TPM サポートを有効にします。

ステップ 1

TPM モジュールを回転させます。

ステップ 2

ペンチを使用してねじの頭をつかみ、ねじが外れるまで反時計回りに回転させます。

ステップ 3

TPM モジュールを取り外し、適切に廃棄します。
