電話機は、シスコおよびサードパーティ メーカーのアクセサリをサポートしています。
アクセサリ | タイプ | Cisco IP Phone | ||
---|---|---|---|---|
8841 | 8851 | 8861 | ||
シスコ製アクセサリ |
||||
Cisco IP Phone 8800 キー拡張モジュール |
アドオン モジュール |
— |
X |
X |
Cisco Unified Camera |
アドオン モジュール |
— |
— |
— |
Virtual Desktop Infrastructure(VDI)クライアント |
アドオン モジュール |
X |
X |
X |
サードパーティ製アクセサリ |
||||
ヘッドセット |
アナログ |
X |
X |
X |
アナログ ワイドバンド |
X |
X |
X |
|
Bluetooth |
— |
X |
X |
|
USB |
— |
X |
X |
|
マイクロフォン |
外部 PC |
— |
— |
X |
スピーカ |
外部 PC |
— |
— |
X |
ヘッドジャック、Bluetooth、または USB を使用して、電話機に外部ハードウェアを接続できます。 アクセサリ リストには、アナログ ヘッドセットがデフォルトで含まれています。このヘッドセットは、ワイドバンドを有効にするように設定できます。
各 USB ポートは、電話機に接続されたサポート対象およびサポート対象外のデバイスを最大 5 台サポートします。 電話機に接続された各デバイスは、最大デバイス数に含まれます。
たとえば、ご使用の電話機で、側面ポートは 5 台の USB デバイスと背面ポートは 5 台の追加の標準 USB デバイスをサポートできます。 多くのサードパーティ USB 製品は、USB デバイスを複数含んでおり、したがって、複数デバイスとしてカウントされます。 たとえば、内部ハブとヘッドセットを含むサードパーティ USB デバイスは、2 つの USB デバイスとしてカウントされます。
USB ハブを使用しており、アクティブ コールの間に電話機またはデバイス ポートから USB ケーブルを抜くと、電話機またはデバイスがリブートすることがあります。 詳細については、システム管理者にお問い合わせください。
Cisco IP Phone では、電力節約モード中は携帯端末の充電を維持し、ディープ スリープ モード中は携帯端末の充電を停止します。
USB 充電機能は次の携帯端末をサポートします。
(注) |
その他の携帯端末もサポートされますが、充電されないような不適合性が発生する場合があります。 |
タブレットに接続する場合は、充電が開始されるまで約 3 秒かかります。 フル充電またはほぼフル充電状態になると、充電アイコンが表示されず、電池容量が時間と共に減少する場合があります。
(注) |
デバイスを切断して再接続することで充電アイコンを強制的に表示させることができます。 |
PoE モードでは、タブレットに接続する場合は、充電アイコンが表示されず、電池容量が時間と共に減少する場合があります。
接続時に携帯端末の電池容量が 90 % 未満の場合は、充電開始直後に 2 秒間停止してから再開されることが見られます。
タブレットを切断してすぐに USB ヘッドセットをタブレットに接続すると、電話機が USB ヘッドセットを認識するまで 3 秒遅延します。
複数の Cisco IP Phone 8800 キー拡張モジュール が Cisco IP Phone 8861 に取り付けられている場合、背面 USB ポートはデバイスを高速充電することができません。
(Cisco IP Phone 8851 および 8861 限定)
Cisco IP Phone 8851 および 8861 は、ヘッドセットが Bluetooth をサポートしている場合は、Bluetooth Class 1 テクノロジーをサポートします。 Bluetooth により、10 メートル(30 フィート)の範囲で、低帯域のワイヤレス接続が実現されます。 最適なパフォーマンスは、1 ~ 2 メートル(3 ~ 6 フィート)の範囲で得られます。
電話機で Bluetooth ヘッドセットを使用する場合は、次の条件が適用されます。
最大 50 台の Bluetooth ヘッドセットとスマートフォンを電話機にペアリングして接続できますが、最後に接続した Bluetooth ヘッドセットまたはスマートフォンが電話機と併用するデフォルトになります。
Bluetooth ヘッドセットの接続後に、オフ/オンすると電話機と再接続されます。 以下の手順は、Bluetooth ヘッドセットを使用する場合に適用されます。
Bluetooth のカバレッジは電話機から約 9 m(30 フィート)までですが、ヘッドセットの最適なカバレッジを確保するためには、Bluetooth ヘッドセットを電話機から 3 m(10 フィート)以内の範囲で使用してください。
電話機は、Bluetooth ハンズフリー プロファイルをサポートしています。 以下の機能をサポートしている Bluetooth ヘッドセットの場合は、Bluetooth ヘッドセットから以下のコール機能を実行できます。
詳細については、Bluetooth ヘッドセットの製造元が提供するマニュアルを参照してください。
Bluetooth ヘッドセットの使用には、潜在的に、干渉の問題が伴います。 したがって、シスコでは、他の 802.11b/g デバイス、Bluetooth デバイス、電子レンジ、大型の金属製の物体を近くに置かないように推奨しています。
Bluetooth ワイヤレス ヘッドセットが機能するために、ヘッドセットが電話機の直接の見通し線内にある必要はありませんが、壁やドアなどの障害物、および他の電子デバイスからの干渉が接続に影響を及ぼすことがあります。
(Cisco IP Phone 8851 および 8861 限定)
Bluetooth アクセサリを電話機で検出できない場合、Bluetooth アクセサリを追加できません。 Bluetooth アクセサリの LED が点滅しているか確認します。LED の点滅は、そのデバイスが検出可能であることを示しています。 詳細については、Bluetooth アクセサリの製造元が提供するマニュアルを参照してください。
ステップ 1 | アプリケーション ボタン を押します。 |
ステップ 2 |
Bluetooth アクセサリを選択し、[接続] を押します。 接続が完了すると、チェックマークが接続されたアクセサリの隣に表示されます。 Bluetooth がオンの場合は、Bluetooth アクティブ アイコン が電話スクリーンのヘッダーに表示されます。 |
(Cisco IP Phone 8851 および 8861 限定)
システム管理者が電話機に Bluetooth 機能を設定している場合は、電話機から Bluetooth をオン/オフにできます。
ステップ 1 | アプリケーション ボタン を押します。 |
ステップ 2 | Bluetooth アクセサリを選択し、[切断] を押します。 |
ステップ 1 | アプリケーション ボタン を押します。 |
ステップ 2 |
Bluetooth アクセサリを選択し、[削除] を押します。 Bluetooth アクセサリは切断され(接続されていた場合)、アクセサリ リストに表示されなくなります。 |
(Cisco IP Phone 8851 および 8861 限定)
電話機では、側面 USB ポート、背面 USB ポート、およびキー拡張モジュール USB ポートを含むすべての USB ポートに接続する USB ヘッドセット デバイスがサポートされます。
上に記載されていない USB ヘッドセットは USB ポートに接続しても正常に機能しない場合があります。 詳細については、USB ヘッドセットの製造元が提供するマニュアルを参照してください。
Cisco IP Phone 8800 キー拡張モジュール(KEM)が Cisco IP Phone 8851 または Cisco IP Phone 8861 に取り付けられると、最大 36 個のライン アピアランスやプログラマブル ボタンを電話機に追加できます。 プログラマブル ボタンは、電話回線ボタン、短縮ダイヤル ボタン、または機能ボタンとして設定できます。
複数の拡張モジュールを Cisco IP Phone 8851 と Cisco IP Phone 8861 に追加できます。
Cisco Unified IP Phone モデル |
サポートされる拡張モジュールの数 |
---|---|
8851 |
2 つの拡張モジュールと 72 回線またはボタン |
8861 |
3 つの拡張モジュールと 108 回線またはボタン |
(注) |
Cisco IP Phone 8811 および Cisco IP Phone 8841 は Cisco IP Phone 8800 キー拡張モジュール をサポートしていません。 |
複数の KEM が取り付けられている場合は、電話機に接続された順に番号が付きます。 次の例を参考にしてください。

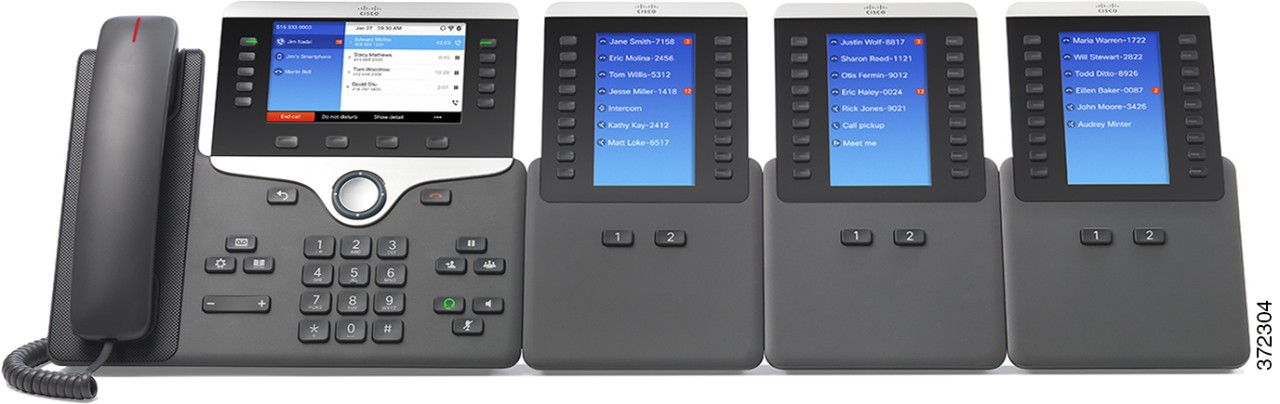

次の図は Cisco IP Phone 8861 と 3 つの Cisco IP Phone 8800 キー拡張モジュール を示します。
電話機側のスロットは KEM スパイン コネクタ専用に設計されています。 別のオブジェクトを挿入すると、電話機に回復不能な損傷を引き起こします。
KEM のインストール手順については、『Cisco IP Phone 8811/8841/8851/8861 アドミニストレーション ガイド for Cisco Unified Communications』を参照してください。

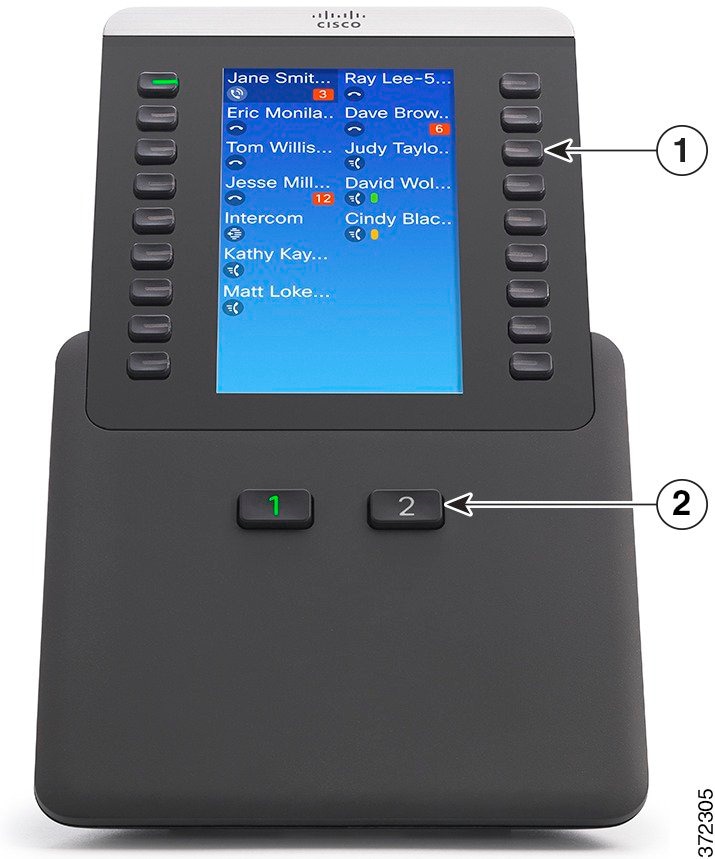

Cisco IP Phone 8800 キー拡張モジュール には、次の機能があります。
LCD 画面:電話番号、短縮ダイヤル番号(または名前その他のテキスト ラベル)、電話機サービス、電話機の機能、または各ボタンに割り当てられたプライバシーが表示されます。 回線ステータスを示すアイコンは、キー拡張モジュールが接続されている Cisco IP Phone と同様であり、同じ機能を持ちます。 |
|
1 |
ライト付きボタン:18 の回線ボタン。 モードに応じて、各ボタンまたはボタンのペアは 1 つの列に対応します(Cisco IP Phone と同様)。 モードの情報については、この表に続く 1 列と 2 列モードの説明を参照してください。 各ボタンの下のライトは、対応する回線の状態を次のように示します。 |
2 |
シフト ボタン:2 つのボタン。 各ボタンは、18 個の回線キーがある 1 つのページに対応しています。 ページ 1 のボタンには番号 1、ページ 2 のボタンには番号 2 のラベルが付いています。 各ボタンの下のライトは、ページの状態を次のように示します。 |
1 列または 2 列モードで表示するよう、管理者がキー拡張モジュールを設定します。

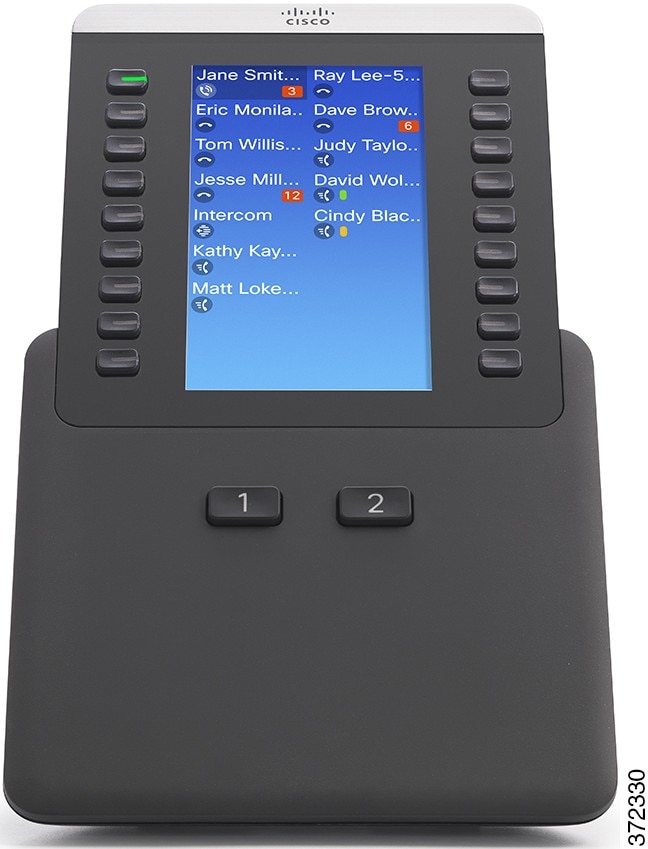

1 列モードでは、ディスプレイの各行が 1 列に対応し、この列には左側のボタンまたは右側のボタンのいずれからでもアクセスできます。 この設定で、キー拡張モジュールにはページ 1 に 9 行とページ 2 に 9 行が表示されます。 次の図に 1 列モードが表示されています。
2 列モードでは、画面の左右にあるボタンのそれぞれが異なる列に割り当てられています。 この設定で、キー拡張モジュールにはページ 1 に 18 行とページ 2 に 18 行が表示されます。 次の図に 2 列モードが表示されています。
ステップ 1 | キー拡張モジュールで回線ボタンを押します。 |
ステップ 2 | 電話番号をダイヤルします。 |
これらの情報を入手すると、短縮ダイヤル番号の設定やボタンのプログラムを行い、電話機サービスにアクセスできます。 電話機サービスには、気象情報、株式相場、社内カレンダー、ディレクトリなどが含まれます。
