Cisco Aironet 2800 シリーズ アクセス ポ イント
このガイドでは、Cisco Aironet 2800I および 2800E シリーズ アクセス ポイントの設置手順と、アクセス ポイントを設定するのに役立つリソースへのリンクを提供します。取り付け手順および限定的なトラブルシューティング手順が記載されています。
Cisco Aironet 2800 シリーズ Wi-Fi アクセス ポイントは 802.11ac Wave 2 とマルチユーザ MIMO(MU MIMO)に対応します。この AP シリーズには、専用の 5 GHz 無線と、2.4 GHz 無線(デフォルト)または追加の 5 GHz 無線として設定できるフレキシブル ラジオを備えた、一体型アンテナおよび外部アンテナのオプションが用意されています。このアクセス ポイントは、パフォーマンス ニーズを満たすようにミッションクリティカルなワイヤレス ネットワークを実現する、優れた、全体的な高密度エクスペリエンス(HDX)をサポートします。このアクセス ポイントは、主要な 802.11ac クライアントとの完全な相互運用性をサポートし、他のアクセス ポイントとコントローラが混在する導入をサポートします。
アクセス ポイントの機能および仕様をすべて網羅したリストは、次の URL にある「Cisco Aironet 2800 Series Access Points Data Sheet」に記載されています。
http://www.cisco.com/web/JP/product/hs/wireless/airo2800/prodlit/datasheet-c78-736497.html
2800 シリーズ アクセス ポイントはワイヤレス コントローラベースの製品で、次をサポートします。
■2802I アクセス ポイント モデルの一体型アンテナ(AIR-AP2802I-x-K9)
■2802E アクセス ポイント モデルの外部アンテナ(AIR-AP2802E-x-K9)
(注) モデル番号の「x」は、規制ドメインを表します。サポートされている規制ドメインの詳細については、AP のモデル番号と規制ドメインを参照してください。
■手動での設定、または AP が使用できる RF 環境に基づく統合無線の動作の役割をインテリジェントに決定できる、フレキシブル ラジオ アサインメント。AP は次のモードで動作できます。
–一方の無線では 2.4 GHz モードでクライアントにサービスを提供し、他方の無線では、5 GHz モードでサービスを提供する、2.4 GHz および 5 GHz の役割。
–両方の無線が 5 GHz 帯域で動作するデュアル 5 GHz 無線の役割。802.11ac Wave 2 の利点を最大化し、クライアント デバイスのキャパシティを増やすために積極的にクライアント デバイスにサービスを提供します。
–一方の無線では 5 GHz でクライアントにサービスを提供し、他方の無線では、wIPS 攻撃者、CleanAir 干渉源、不正なデバイスに対し 2.4 GHz および 5 GHz の両方でスキャンする、ワイヤレス セキュリティ モニタリングと 5 GHz の役割。
■マルチユーザ MIMO(MU-MIMO)テクノロジー(3 空間ストリームに対応)。
■ユーザが最適な信号品質とパフォーマンスで接続できるように、AP が RF の状態をリアルタイムでインテリジェントに共有できるようにする、シスコの革新機能であるアクセス ポイント間のノイズ除去。
■カバレッジ エリア内でデータ レートが最速の AP にクライアント デバイスがアソシエートすることを保証する、最適化された AP ローミング。
■802.11ac Wave 1 および Wave 2 までの空間ストリーム数が 1 ~ 3 のデバイスを含む、あらゆるモバイル デバイスへのダウンリンク パフォーマンス向上のための Cisco ClientLink 4.0 テクノロジー。このテクノロジーは、モバイル デバイスのバッテリ駆動時間も改善します。
■160 MHz チャネルをサポートするように強化された Cisco CleanAir テクノロジー。CleanAir は 20、40、80、160 MHz 幅のチャネルに予防的な高速スペクトル インテリジェンスを提供します。これにより、無線干渉に起因するパフォーマンス問題に対処できます。
■信号のフェージングの影響を抑えることで、アップリンクのパフォーマンスと信頼性を最適化する、MIMO イコライゼーション機能。
■Local:これは Cisco AP のデフォルト モードです。このモードでは、AP はクライアントにサービスを提供しません。
■Flexconnect:Cisco AP の Flexconnect モード。
■Monitor:これは Cisco AP のモニタ専用モードです。
■SE-connect:Spectrum Expert 専用の接続モードで、AP はスペクトル インテリジェンスを実行できるようになります。
(注) 外部アンテナ AP であり DART が接続されていない場合にのみ、その AP は Sensor モードに設定できます。ただし、外部アンテナ AP で DART が接続されている場合、または内部アンテナ AP の場合は、デュアルバンド無線のみ Sensor 役割に設定できます。デュアルバンド無線は、2.4 GHz と 5 GHz バンドの両方でセンサーとして動作できます。これにより、一方の無線でクライアントにサービスを提供するか、または 5 GHz で他の操作を実行することができます。
■Sniffer:ワイヤレス スニファ モードで、AP は指定されたチャネルで無線キャプチャを開始します。アクセス ポイントは、そのチャネル上のクライアントからのすべてのパケットを取得し、AiroPeek または Wireshark(IEEE 802.11 無線 LAN のパケット アナライザ)を実行するリモート マシンに転送します。これには、タイムスタンプ、信号強度、パケット サイズなどの情報が含まれます。
(注) スニファ モードでは、データの送信先サーバが、ワイヤレス コントローラ管理 VLAN と同じ VLAN 上にあることが必要です。そうでないと、エラーが表示されます。
使用している AP モデルがお客様の国で認可されているかどうかを確認する必要があります。認可状況および特定の国に対応する規制ドメインを確認するには、 http://www.cisco.com/go/aironet/compliance を参照してください。すべての規制ドメインで認可されているわけではありません。認可され次第、このコンプライアンスのリストが更新されます。
2800 シリーズ アクセス ポイントには、専用の 5 GHz 無線と、2.4 GHz 無線(デフォルト)または追加の 5 GHz 無線として設定できるフレキシブル ラジオが含まれます。2800 シリーズ アクセス ポイント構成は次のとおりです。
■AIR-AP2802I-x-K9:1 つの 2.4 GHz/5 GHz フレキシブル ラジオおよび 1 つの 5 GHz 無線。
■AIR-AP2802E-x-K9:1 つの 2.4 GHz/5 GHz フレキシブル ラジオおよび 1 つの 5 GHz 無線。4 デュアルバンド ダイポールとスマート アンテナ コネクタです。
2802E モデルは、最大 4 本の外部デュアルバンド ダイポール アンテナおよび 2 つの 2.4 GHz/5 GHz デュアルバンド無線で構成されています。無線およびアンテナは、共通デュアルバンド RF インターフェイスを介して周波数帯域 2400 ~ 2500 MHz および 5180 ~ 5865 MHz をサポートします。外部デュアルバンド ダイポール アンテナの機能は次のとおりです。
■アクセス ポイント上部の RTNC アンテナ コネクタ 4 個
60 度パッチ アンテナ、4 ポート、RP-TNC コネクタ付き。1 |
■RP-TNC および N タイプ コネクタ付きの 5 フィート低損失 RF ケーブル(AIR-CAB005LL-R-N/=)。4 本必要です。
■スマート アンテナ コネクタから RP-TNC コネクタへの 2 フィート ケーブル(AIR-CAB002-DART-R=)。
次の安全についての警告の翻訳は、ご使用のアクセス ポイントに付属の、安全についての警告の翻訳済みマニュアルに含まれています。この翻訳された警告は、Cisco.com から入手できる『Translated Safety Warnings for Cisco Aironet Access Points』にも含まれています。
(注) 本アクセス ポイントは、National Electrical Code の 300.22.C 項、Canadian Electrical Code の Part 1、C22.1 の 2-128、12-010(3)、および 12-100 に準拠した空調空間での使用に適しています。空調空間には、電源またはパワー インジェクタを設置しないでください。
(注) リストに記載されている ITE 機器だけを使用してください。
アクセス ポイントを取り付けて導入する前に、サイトの調査を行って(またはサイト計画ツールを使用して)アクセス ポイントを設置する最適な場所を判断することを推奨します。
ご使用のワイヤレス ネットワークについて次の情報を知っておく必要があります。
■アクセス ポイントの取り付けオプション:吊り天井の下面、水平面、またはデスクトップ。
(注) 吊り天井の上面にアクセス ポイントを取り付けることもできますが、取り付け用部品を追加購入する必要があります。詳細については、アクセス ポイントの取り付けと接地を参照してください。
■アクセス ポイントの電源オプション:PoE+ または Cisco パワー インジェクタ AIR-PWRINJ6=。
アクセス ポイントの場所を示すサイト マップを作成し、各場所からデバイスの MAC アドレスを記録して、それらをワイヤレス ネットワークを計画または管理している担当者に渡すことができるようにすることを推奨します。
次に、アクセス ポイントの設置と初期操作が正常に行われるように設計した手順を説明します。この手順は任意です。
(注) 設置前の設定は、オプションの手順です。ネットワーク コントローラが適切に設定されている場合は、アクセス ポイントを最終位置に取り付けて、そこからネットワークに接続することができます。詳細については、ワイヤレス ネットワークへのアクセス ポイントの配置を参照してください。
次に説明する設置前の設定手順には、リンク アグリゲーションの設定は含まれていません。リンク アグリゲーションの設定方法については、次の URL にある『Cisco Wireless LAN Controller Configuration Guide Release 8.2』を参照してください。
http://www.cisco.com/c/en/us/td/docs/wireless/controller/8-2/config-guide/b_cg82.html
設置前の設定 に、設置前の設定を示します。
(注) Wave 2 Cisco AP は、デフォルト ルータ(ゲートウェイ)が DHCP サーバ上に設定されており(AP が自身のゲートウェイ IP アドレスを受け取れるようにする)、ゲートウェイ ARP が解決される場合のみ、DHCP サーバから IP アドレスが割り当てられます。
これは、Wave 1 Cisco AP には該当しません。
(注) ワイヤレス トラフィックの速度が 10/100 イーサネット ポートの伝送速度を超えるためにイーサネット ポートがトラフィックのボトルネックにならないよう、アクセス ポイントにはギガビット イーサネット(GbE)リンクが必要です。
(注) アクセス ポイントが 5 分を超えてもこのモードのままの場合、アクセス ポイントはマスター Cisco ワイヤレス LAN コントローラを検出できません。アクセス ポイントと Cisco ワイヤレス LAN コントローラとの接続をチェックし、いずれも同じサブネット上にあることを確認します。
Cisco Aironet 2800 シリーズ アクセス ポイントは、吊り天井、硬い天井または壁面、配電盤またはネットワーク ボックス、吊り天井の上など、さまざまな構成で設置できます。
アクセス ポイントの取り付け方法については、次の URL にアクセスして参照してください。
http://www.cisco.com/c/en/us/td/docs/wireless/access_point/mounting/guide/apmount.html
AP を取り付けるためのブラケットとクリップ に、AP でサポートされている標準取り付け用部品を記載します。
角カッコ2 |
||

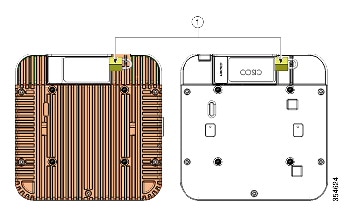

取り付けブラケットからはずれる可能性がある場所に AP を取り付けるときは、AP の背面のロックの掛け金(AP のブラケットへのロック 参照)を使用して、ブラケットにロックします。
AP は次のものを使用して、Power-over-Ethernet(PoE)のみによって電源供給できます。
この項では、アクセス ポイントをワイヤレス LAN コントローラに接続する方法を説明します。設定プロセスはコントローラで実行するので、詳細については、『Cisco Wireless LAN Controller Configuration Guide』を参照してください。
ここで説明する内容には、リンク アグリゲーションの設定は含まれていません。リンク アグリゲーションの設定方法については、次の URL にある『Cisco Wireless LAN Controller Configuration Guide, Release 8.2』を参照してください。
http://www.cisco.com/c/en/us/td/docs/wireless/controller/8-2/configuration-guide/b_cg82.html
アクセス ポイントでは、コントローラとネットワーク上のその他のワイヤレス アクセス ポイント間の通信に、標準の Control and Provisioning of Wireless Access Points Protocol(CAPWAP)を使用します。CAPWAP は標準の相互運用プロトコルであり、アクセス コントローラではこのプロトコルを利用して、ワイヤレス終端地点の集合を管理します。CAPWAP を使用する検出プロセスは、以前の Cisco Aironet アクセス ポイントで使用した Lightweight Access Point Protocol(LWAPP; Lightweight アクセス ポイント プロトコル)と同じです。LWAPP 対応のアクセス ポイントは CAPWAP と互換性があり、CAPWAP コントローラにシームレスに変換できます。CAPWAP ソフトウェアのコントローラと LWAPP ソフトウェアのコントローラを組み合わせて配置することができます。
CAPWAP でサポートされていないレイヤ 2 配置を使用している場合を除き、コントローラがもたらす機能に変わりはありません。
CAPWAP 環境では、ワイヤレス アクセス ポイントが CAPWAP 検出方式によってコントローラを検出し、コントローラに CAPWAP 接続要求を送信します。これに対し、コントローラはアクセス ポイントに CAPWAP join response を返し、アクセス ポイントはコントローラに join できるようになります。アクセス ポイントがコントローラに join すると、コントローラによってアクセス ポイントの構成、ファームウェア、制御トランザクション、およびデータ トランザクションが管理されます。
(注) 検出プロセスと CAPWAP の詳細については、『Cisco Wireless LAN Controller Software Configuration Guide』を参照してください。このドキュメントは、Cisco.com で入手できます。
(注) CAPWAP のサポートは、コントローラ ソフトウェア リリース 5.2 以降で提供されます。ただし、アクセス ポイント データ シートに記載のとおり、コントローラでは 2800 シリーズ アクセス ポイントをサポートするリリースが実行されている必要があります。
(注) アクセス ポイントの名前にスペースが含まれていると、コントローラの CLI を使用してアクセス ポイントを編集したり、アクセス ポイントにクエリーを送信したりすることができません。
(注) コントローラが現在の時刻に設定されていることを確認してください。コントローラをすでに経過した時刻に設定すると、その時刻には証明書が無効である可能性があり、アクセス ポイントがコントローラに join できない場合があります。
アクセス ポイントをネットワークでアクティブにするには、コントローラがそのアクセス ポイントを検出する必要があります。アクセス ポイントでは、次のコントローラ ディスカバリ プロセスをサポートしています。
■レイヤ 3 CAPWAP の検出:アクセス ポイントとは異なるサブネットで実行できます。レイヤ 2 検出で使用される MAC アドレスではなく、IP アドレスおよび UDP パケットが使用されます。
■ローカルに保存されているコントローラの IP アドレス ディスカバリ:アクセス ポイントがすでにコントローラに接続されている場合、プライマリ、セカンダリおよびターシャリ コントローラの IP アドレスはアクセス ポイントの不揮発性メモリに保存されます。今後の展開用にアクセス ポイントにコントローラの IP アドレスを保存するこのプロセスは、「アクセス ポイントのプライミング」と呼ばれます。プライミングの詳細については、設置前の設定を参照してください。
■DHCP サーバの検出:この機能では、DHCP オプション 43 を使用してアクセス ポイントにコントローラの IP アドレスを割り当てます。Cisco スイッチでは、通常この機能に使用される DHCP サーバ オプションをサポートしています。DHCP オプション 43 の詳細については、DHCP オプション 43 の設定を参照してください。
■DNS の検出:アクセス ポイントでは、ドメイン ネーム サーバ(DNS)を介してコントローラを検出できます。アクセス ポイントでこれを実行するには、CISCO-CAPWAP-CONTROLLER.localdomain への応答としてコントローラの IP アドレスを返すよう、DNS を設定する必要があります。ここで、localdomain はアクセス ポイント ドメイン名です。CISCO-CAPWAP-CONTROLLER を設定することにより、お客様の既存の環境で下位互換性が実現します。アクセス ポイントは、DHCP サーバから IP アドレスと DNS の情報を受信すると、DNS に接続して CISCO-CAPWAP-CONTROLLER.localdomain を解決します。DNS からコントローラの IP アドレスのリストを受信すると、アクセス ポイントはコントローラに discovery request を送信します。
アクセス ポイントを取り付けたあとは、次の手順に従ってアクセス ポイントをワイヤレス ネットワークに配置します。

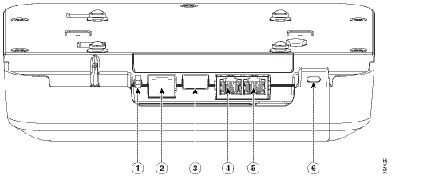

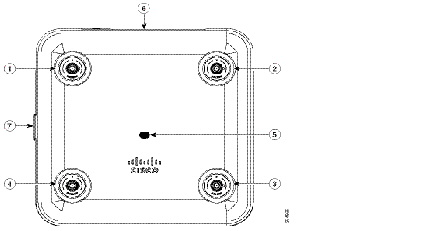

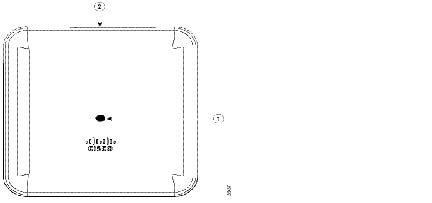

アクセス ポイントのステータス LED の位置を、 2802E モデル前面 に示します。
(注) LED ステータスの色は、装置ごとに色の強さおよび色彩が若干異なります。これは、LED メーカーの仕様の正常な範囲内であり、障害ではありません。
アクセス ポイントのステータス LED はさまざまな状態を示します。 LED が示すステータス に詳細を示します。

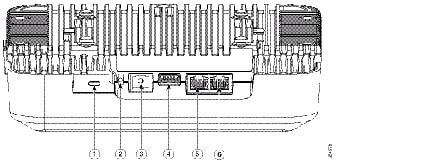

Mode ボタン(2802E モデルのヘッドのポートおよびコネクタ を参照)を使用して、以下の操作を行うことができます。
■すべてのコンフィギュレーション ファイルを含む、AP の内部ストレージをクリアします。
Mode ボタンを使用するには、AP の起動サイクル中に、アクセス ポイント上の Mode ボタンを押したままにします。AP のステータス LED がオレンジに変わるまで待ちます。その間、AP コンソールには、Mode ボタンの押下時間(秒数)をカウントする秒カウンタが表示されます。実行されるアクション
■AP を工場出荷時の初期状態にリセットするには、Mode ボタンを押し、20 秒が経過する前にボタンを放します。AP のコンフィギュレーション ファイルがクリアされます。
これにより、パスワード、WEP キー、IP アドレス、SSID を含め、構成時のすべての設定が工場出荷時の初期状態にリセットされます。
■すべてのコンフィギュレーション ファイルと規制ドメイン構成を含む、AP の内部ストレージをクリアするには、Mode ボタンを 20 秒以上押したままにし、60 秒が経過する前にボタンを放します。
AP のステータス LED がオレンジから赤に変わり、AP のストレージ ディレクトリからすべてのファイルが削除されます。
Mode ボタンを押したまま 60 秒以上が経過した場合は、操作の誤りと見なされて、変更は行われません。
Cisco コントローラへのアクセス ポイント参加プロセスのトラブルシューティング
(注) アクセス ポイント データ シートに記載のとおり、コントローラでは最新のシスコ ワイヤレス コントローラ ソフトウェア リリースが実行されていることを確認します。
アクセス ポイントがコントローラへの接続を失敗する理由として、RADIUS の認可が保留の場合、コントローラで自己署名証明書が有効になっていない場合、アクセス ポイントとコントローラ間の規制ドメインが一致しない場合など、多くの原因が考えられます。
コントローラ ソフトウェアの利用により、CAPWAP 関連のすべてのエラーを syslog サーバに送信するようにアクセス ポイントを設定できます。すべての CAPWAP エラー メッセージは syslog サーバ自体から表示できるので、コントローラでデバッグ コマンドを有効にする必要はありません。
アクセス ポイントからの CAPWAP 接続要求を受信するまで、コントローラではアクセス ポイントの状態は維持されません。したがって、特定のアクセス ポイントからの CAPWAP 検出要求が拒否された理由を判断することは難しい場合があります。コントローラで CAPWAP デバッグ コマンドを有効にせずにこのような接続問題のトラブルシューティングを行えるよう、コントローラでは検出メッセージを送信してきたすべてのアクセス ポイントの情報を収集し、正常に接続したアクセス ポイントの情報を維持します。
コントローラは、CAPWAP discovery request を送信してきた各アクセス ポイントについて、join 関連のすべての情報を収集します。収集は、アクセス ポイントから最初に受信した discovery メッセージから始まり、コントローラからアクセス ポイントに送信された最後の設定ペイロードで終わります。
2500 シリーズ コントローラのプラットフォームおよび Cisco 28/37/28xx シリーズ サービス統合型ルータ内の Controller Network Module によりサポートされたアクセス ポイントの最大 3 倍のアクセス ポイントに関する join 関連の情報を表示できます。
(注) アクセス ポイントの最大数は、Cisco WiSM2 の場合使用されているコントローラ ソフトウェア リリースによって異なります。
コントローラが最大数のアクセス ポイントの join 関連情報を維持している場合、それ以上のアクセス ポイントの情報は収集されません。
デフォルトでは、次の条件のいずれかと一致している場合、1 つのアクセス ポイントからすべての syslog メッセージが IP アドレス 255.255.255.255 に送信されます。
■ソフトウェア リリース 8.2.110.0 以降を稼働するアクセス ポイントが、新たに配備されている。
■ソフトウェア リリース 8.2.110.0 以降を稼働する既存アクセス ポイントが、設定クリア後にリセットされている。
以上のいずれかの条件と一致しているのにアクセス ポイントがコントローラに join しない場合には、DHCP サーバを設定し、サーバ上のオプション 7 を使用して syslog サーバの IP アドレスをアクセス ポイントに戻すこともできます。それにより、アクセス ポイントではすべての syslog メッセージがこの IP アドレスへ送信されるようになります。
アクセス ポイントが最初にコントローラに接続される際に、コントローラはグローバルな syslog サーバの IP アドレス(デフォルトは 255.255.255.255)をアクセス ポイントに送信します。その後、IP アドレスが次のいずれかのシナリオで上書きされるまで、アクセス ポイントはすべての syslog メッセージをこの IP アドレスに送信します。
■アクセス ポイントは同じコントローラに接続されたままで、コントローラ上のグローバル syslog サーバの IP アドレスの設定が config ap syslog host global syslog_server_IP_address コマンドを使用して変更された。この場合、コントローラは新しいグローバル syslog サーバの IP アドレスをアクセス ポイントに送信します。
■アクセス ポイントは同じコントローラに接続されたままで、特定の syslog サーバの IP アドレスが config ap syslog host specific Cisco_AP syslog_server_IP_address コマンドを使用してコントローラ上のアクセス ポイントに対して設定された。この場合、コントローラは新しい特定の syslog サーバの IP アドレスをアクセス ポイントへ送信します。
■アクセス ポイントはコントローラから接続を切断されており、別のコントローラに接続されている。この場合、新しいコントローラはそのグローバル syslog サーバの IP アドレスをアクセス ポイントに送信します。
■新しい syslog サーバの IP アドレスが既存の syslog サーバの IP アドレスを上書きするたびに、古いアドレスは固定記憶域から消去され、新しいアドレスがそこに保存される。アクセス ポイントはその syslog サーバの IP アドレスに接続できれば、すべての syslog メッセージを新しい IP アドレスに送信するようになります。
アクセス ポイントの syslog サーバを設定して、アクセス ポイントの接続情報をコントローラの CLI 以外では表示しないようにできます。
2802 シリーズ アクセス ポイントを使用する場合は、次のガイドラインに留意してください。
■アクセス ポイントは Cisco Wireless LAN Controller とのみ通信できます。
■アクセス ポイントは、Wireless Domain Services(WDS; 無線ドメイン サービス)をサポートしていないので、WDS デバイスとは通信できません。ただし、アクセス ポイントがコントローラに接続すると、コントローラが WDS に相当する機能を果たします。
■CAPWAP はレイヤ 2 をサポートしていません。アクセス ポイントでは、レイヤ 3、DHCP、DNS、または IP サブネットのブロードキャストを使用して IP アドレスを取得し、コントローラを検出する必要があります。
■アクセス ポイントのコンソール ポートは、モニタリングおよびデバッグ用に有効になっています。アクセス ポイントがコントローラに接続すると、すべてのコンフィギュレーション コマンドが無効になります。
DHCP オプション 43 を使用すると、コントローラの IP アドレスのリストがアクセス ポイントに提供されるため、アクセス ポイントがコントローラを検出し、コントローラに接続できるようになります。
以下に、Windows 2003 エンタープライズ DHCP サーバを Cisco Aironet Lightweight アクセス ポイントと共に使用できるようにするための DHCP オプション 43 の設定例を示します。その他の DHCP サーバの実装に関する DHCP オプション 43 の設定については、製品マニュアルを参照してください。オプション 43 では、コントローラ管理インターフェイスの IP アドレスを使用する必要があります。
(注) DHCP オプション 43 では、1 つの DHCP プールを 1 種類のアクセス ポイントだけに割り当てることができます。アクセス ポイントの種類別に、異なる DHCP プールを設定する必要があります。
2800 シリーズ アクセス ポイントでは、DHCP オプション 43 に Type-Length-Value(TLV)形式を使用します。DHCP サーバは、アクセス ポイントの DHCP Vendor Class Identifier(VCI; ベンダー クラス ID)文字列(DHCP オプション 43)に基づいてオプションを返すようにプログラミングされている必要があります。2800 シリーズ アクセス ポイントの VCI 文字列は、次のとおりです。
■値:16 進数で順番にリストされている WLC 管理インターフェイスの IP アドレス
組み込みの Cisco IOS DHCP サーバに DHCP オプション 43 を設定する手順は、次のとおりです。
network <IP Network> <Netmask>
default-router <Default router>
<pool name> は DHCP プールの名前(AP2802 など)です
<IP Network> is the network IP address where the controller resides, such as 10.0.15.1
<Netmask> is the subnet mask, such as 255.255.255.0
<Default router> is the IP address of the default router, such as 10.0.0.1
<DNS Server> is the IP address of the DNS server, such as 10.0.10.2
hex string には、次の TLV 値を組み合わせて指定します。
たとえば、管理インターフェイスの IP アドレス 10.126.126.2 および 10.127.127.2 を持ったコントローラが 2 つあるとします。型は、f1(16 進数)です。長さは、2 * 4 = 8 = 08(16 進数)です。IP アドレスは、0a7e7e02 および 0a7f7f02 に変換されます。文字列を組み合わせて、f1080a7e7e020a7f7f02 と指定します。DHCP スコープに追加される Cisco IOS のコマンドは、option 43 hex f1080a7e7e020a7f7f02 となります。
フレキシブル ラジオ アサインメント(FRA)機能は、多数のデバイスがネットワークに接続しているときを自動的に検出し、アクセス ポイントのデュアル無線を 2.4 GHz/5 GHz から 5 GHz/5 GHz に変更し、より多くのクライアントにサービスを提供します。アクセス ポイントは、パフォーマンスに影響を与える RF 干渉およびセキュリティ脅威に対しネットワークを監視しながら、この機能を実行します。フレキシブル ラジオ アサインメントにより、高密度ネットワークのモバイル ユーザ エクスペリエンスが向上します。
■デフォルトの動作モード:2.4 GHz と 5 GHz の両方の無線でクライアントにサービスを提供します。
■デュアル 5 GHz モード:両方 5 GHz の無線でクライアントにサービスを提供します。
■ワイヤレス セキュリティ モニタリング:5 GHz でクライアントにサービスを提供しつつ、セキュリティ上の脅威に対し 2.4 GHz と 5 GHz の両方の無線をスキャンします。

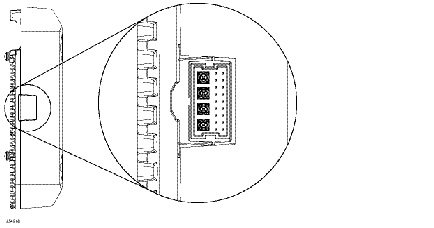

2802E モデルにはフレキシブル ラジオに直接接続する、スマート アンテナ コネクタがあります(2802E モデルのスマート アンテナ コネクタ を参照)。サポートされる外部アンテナがスマート アンテナ コネクタに接続されていない場合、フレキシブル ラジオは 2.4 GHz モードのみを維持できます。外部アンテナが接続されると、フレキシブル ラジオは完全なフレキシブル ラジオ アサインメント モードで使用でき、デュアル 5 GHz とワイヤレス セキュリティ モニタリング モードを利用可能です。
サポートされる RP-TNC コネクタ タイプの外部アンテナをスマート アンテナ コネクタに接続するには、シスコから別途調達する DART ケーブル コネクタ AIR-CAB002-DART-R=(AIR-CAB002-DART-R= DART コネクタ を参照)を使用します。
自動リンク アグリゲーションは 2800 でどのように動作しますか。

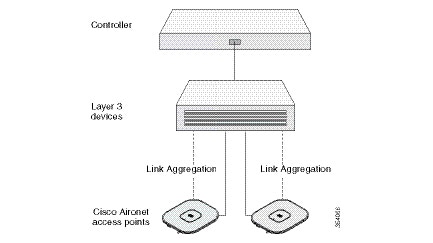

2800 AP はイーサネットおよび補助ポートで自動リンク アグリゲーション(LAG)をサポートします。これはアクセス ポイントに最大 2 Gbps のアップリンク速度を提供します。
次の Cisco スイッチング シリーズは 2800 AP で LAG をサポートします。
ClientLink 4.0 とは何ですか。これはどのように Tx-Beamforming と異なりますか。
Cisco ClientLink 4.0 は Cisco Aironet ワイヤレス LAN アクセス ポイントに組み込まれているビームフォーミング機能です。アクセス ポイントが受信側クライアントに対して信号を集約すると、そのクライアントが AP の伝送をより適切にヒアリングできるため、スループットが上がります。ClientLink により、AP がクライアント通信をより適切にヒアリングできるので、アップリンク(クライアントから AP)方向のパフォーマンスも向上します。結果的に、両方向のパフォーマンスが向上し、クライアント デバイスで特別な機能を実行する必要はありません。
ClientLink はすべてのクライアント テクノロジーで動作します。サポートされる 802.11 アクセス テクノロジー、ネットワークの状態、Wi-Fi AP からのクライアントの距離によって決定される最適なレートで、各クライアント タイプが、常に動作することを確認します。ClientLink により、最大クライアント レートが維持されます。
Cisco Aironet 2800 シリーズ アクセス ポイントのすべてのユーザ マニュアルは、次の URL から入手できます。
http://www.cisco.com/c/en/us/support/wireless/aironet-2800-series-access-points/tsd-products-support-series-home.html
アクセス ポイントを設定してワイヤレス ネットワークに導入する際のガイドラインについては、次の資料を参照してください。
■次の URL にある『Cisco Wireless LAN Controller Configuration Guide, Release 8.2』
http://www.cisco.com/c/en/us/td/docs/wireless/controller/8-2/config-guide/b_cg82.html
■次の URL にある『Cisco Aironet 2800 Series Access Point Deployment Guide』
http://www.cisco.com/c/en/us/td/docs/wireless/controller/technotes/8-3/b_cisco_aironet_series_2800_3800_access_point_deployment_guide.html
この項では、Cisco Aironet 2800 シリーズ アクセス ポイントに関する適合宣言および規制情報を示します。次の URL で詳細情報を参照できます。
www.cisco.com/go/aironet/compliance
