章のタイトル： ハードウェアの機能

ハードウェアの機能

このセクションでは、C9124AXI-x モデル、C9124AXD-x モデル、および C9124AXE-x モデルの次のハードウェア機能について説明します。

アクセスポイントの図、ポート、およびコネクタ

Cisco Catalyst 9124AX シリーズ屋外用 APには、AP に電力を供給したり、AP をコントローラに接続したりするために使用できる複数のオプションがあります。AP モデルのコネクタとポートについては、AP 上のポートおよびコネクタを参照してください。


Note
このマニュアルの図には、AP で使用可能なすべての接続が示されています。コネクタプラグは、使用されていない接続ポートを密閉し、AP に水が入るのを防ぎます。コネクタの開口部用に液密アダプタが付属しています。AP の導入前または導入後に、このアダプタを取り付けることができます。

AP 上のポートおよびコネクタ

次の図は、AP のベース部と側面にあるさまざまなコネクタとポートのオプションを示しています。

C9124AXI および C9124AXD のベース部のコネクタとポート

図 1. C9124AXI および C9124AXD モデルのベース部のコネクタとポート

1

アップリンク用 SFP ポート1SFP ポートは DC 電源入力のみをサポートします。

ポートを使用しない場合は、カバープラグを取り外さないでください。取り外すと、AP に水が浸入する可能性があります。

3

1 Gig PSE（PoE 出力）イーサネットポート

2

2.5 G mGig PD（PoE 入力）イーサネットポート

4

リセット/ステータス LED

1 SFP ポートまたはギガビット イーサネット ポートをアップリンクポートとして使用します。ただし、そのようにすると、イーサネットポートをローカルクライアントポートとして使用できなくなります。側面のコネクタ

（注）

アップリンク用に SFP ポートを使用すると、パケットが wired1 インターフェイスからルーティングされたとしても、wired0 MAC アドレスが送信元 MAC として使用されます。そのため、802.1x パケットを含めて、AP から送信されるすべてのデータパケットは、wired0 MAC アドレスを使用します。

例外は、wired1 MAC アドレスを送信元 MAC として使用する CDP パケットと LLDP パケットのみです。

C9124AXE 上部のコネクタおよびポート

図 2. C9124AXE モデル上部のコネクタおよびポート

1

ポート 4

コネクタタイプ：N メス型バルクヘッド

3

ポート 5

このポートは 5 GHz アンテナのみをサポートします。

このポートは 5 GHz 帯域を備えた SIA のみをサポートします。

コネクタタイプ：N メス型バルクヘッド

2

ポート 6

このポートは 5 GHz アンテナのみをサポートします。

コネクタタイプ：N メス型バルクヘッド

4

ポート 3

このポートは SIA をサポートします。

コネクタタイプ：N メス型バルクヘッド

C9124AXE ベース部のコネクタおよびポート

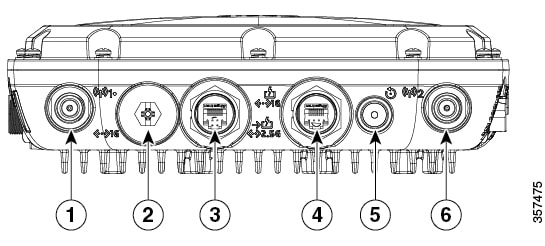

図 3. C9124AXE モデルベース部のコネクタおよびポート

1

Port 1

このポートは SIA をサポートします。

コネクタタイプ：N メス型バルクヘッド

4

1 Gig PSE（PoE 出力）イーサネットポート

2

アップリンク用 SFP ポート2　SFP ポートは DC 電源入力のみをサポートします。

ポートを使用しない場合は、カバープラグを取り外さないでください。取り外すと、AP に水が浸入する可能性があります。

5

リセット/ステータス LED

3

2.5 G mGig PD（PoE 入力）イーサネットポート

6

Port 2

コネクタタイプ：N メス型バルクヘッド
2 SFP ポートまたはギガビット イーサネット ポートをアップリンクポートとして使用します。ただし、そのようにすると、イーサネットポートをローカルクライアントポートとして使用できなくなります。

（注）

アップリンク用に SFP ポートを使用すると、パケットが wired1 インターフェイスからルーティングされたとしても、wired0 MAC アドレスが送信元 MAC として使用されます。そのため、802.1x パケットを含めて、AP から送信されるすべてのデータパケットは、wired0 MAC アドレスを使用します。

例外は、wired1 MAC アドレスを送信元 MAC として使用する CDP パケットと LLDP パケットのみです。

側面のコネクタおよびポート

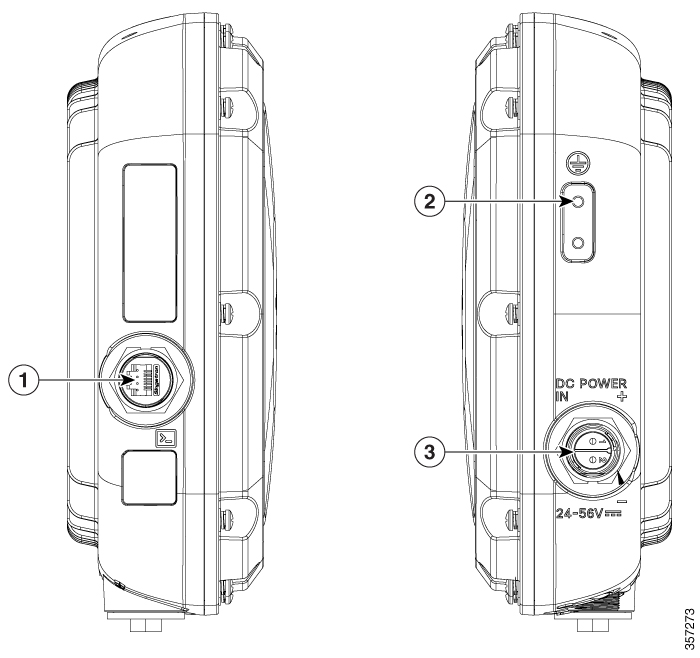

図 4. C9124AXI、C9124AXD 、C9124AXE 各モデルの左側および右側のコネクタとポート

1

コンソール ポート

2

アース パッド

3

DC 電源入力

C9124AXI（内部アンテナ）モデル：アンテナの放射パターン

次の図は、C9124AXI モデル搭載の内部アンテナの放射パターンを示しています。

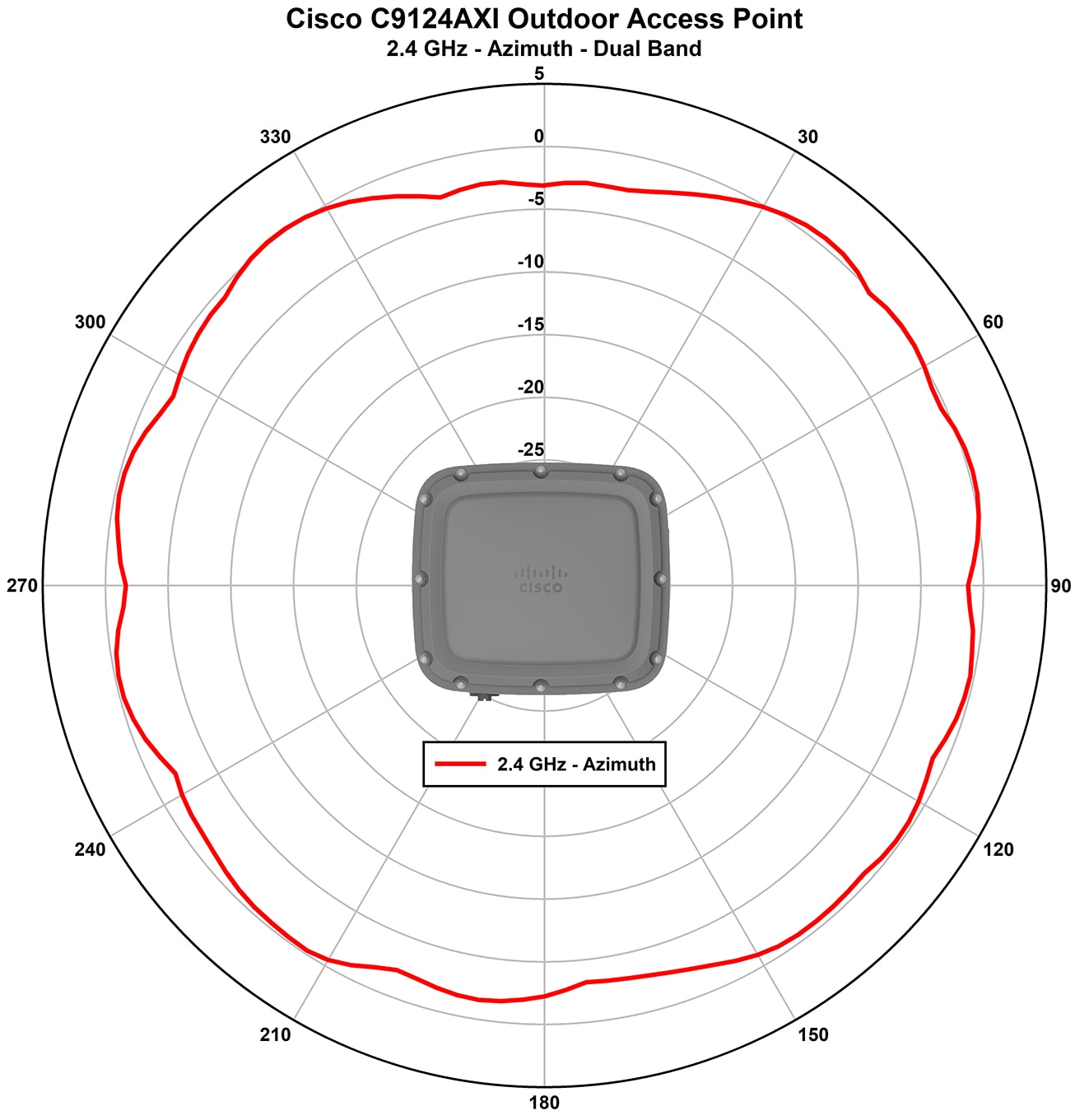

Figure 5. C9124AXI：デュアルバンドアンテナの放射パターン（2.4 GHz 方位角）
Figure 6. C9124AXI：デュアルバンドアンテナの放射パターン（2.4 GHz 仰角）

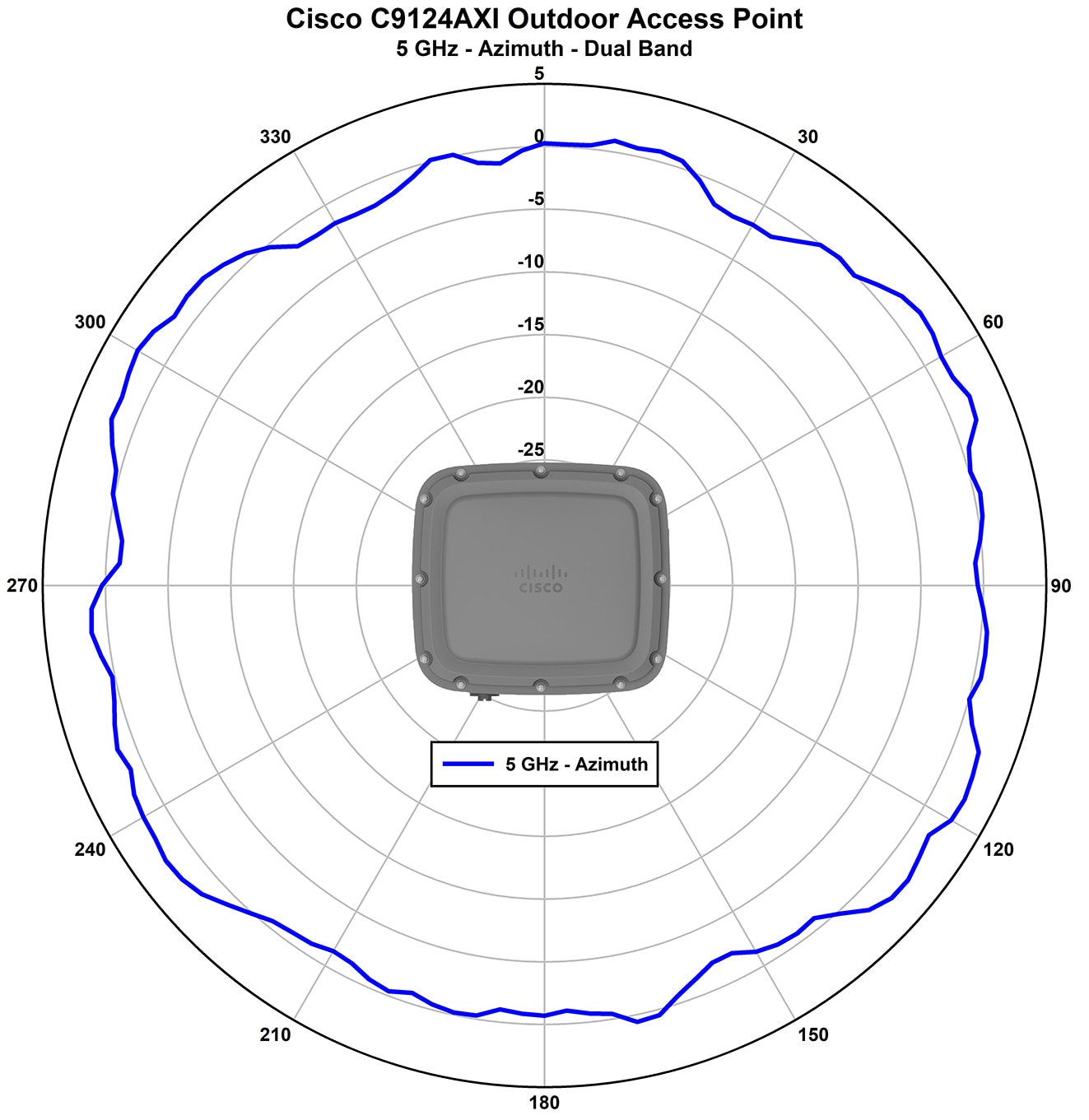

Figure 7. C9124AXI：デュアルバンドアンテナの放射パターン（5 GHz 方位角）

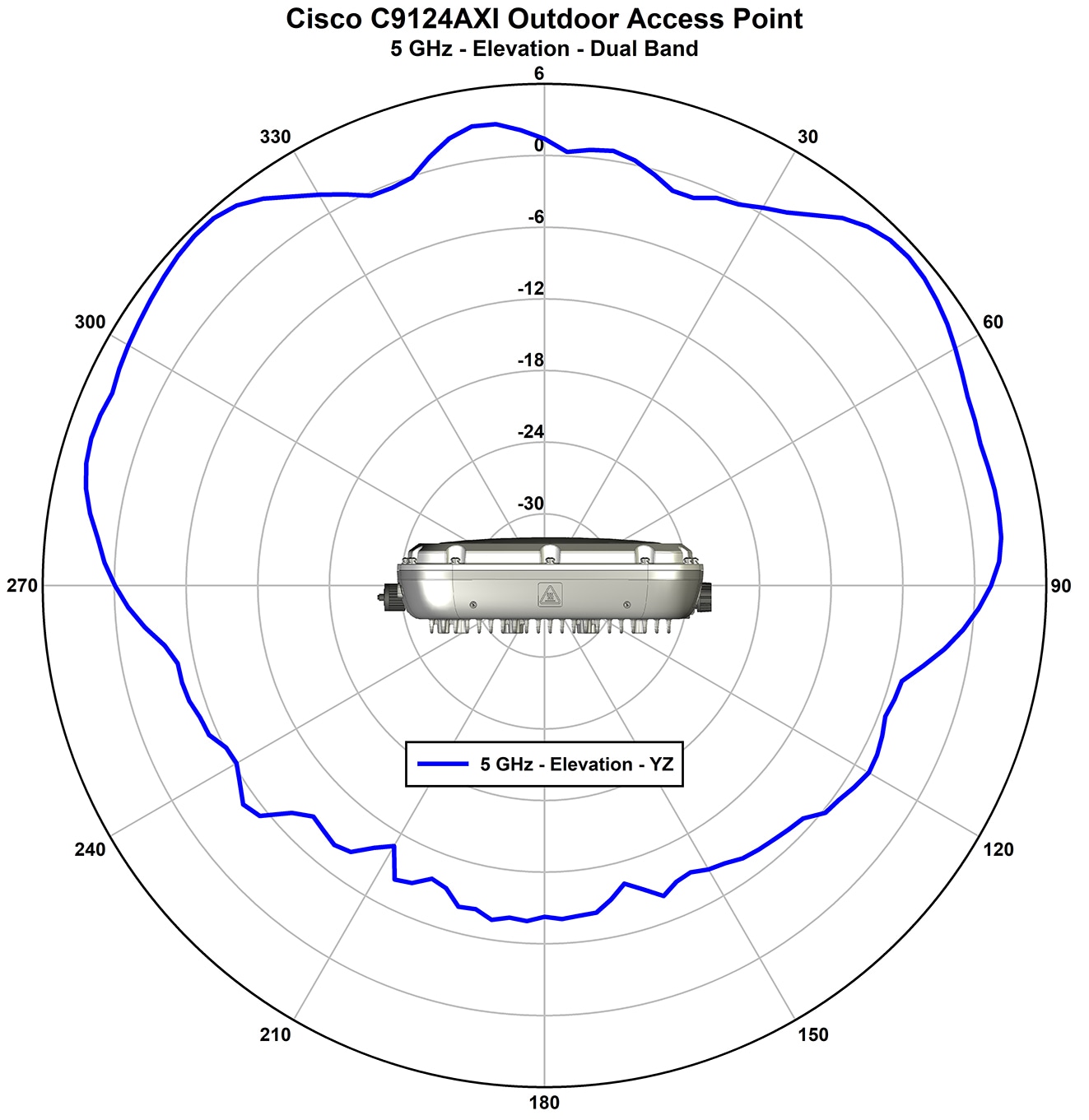

Figure 8. C9124AXI：デュアルバンドアンテナの放射パターン（5 GHz 仰角）

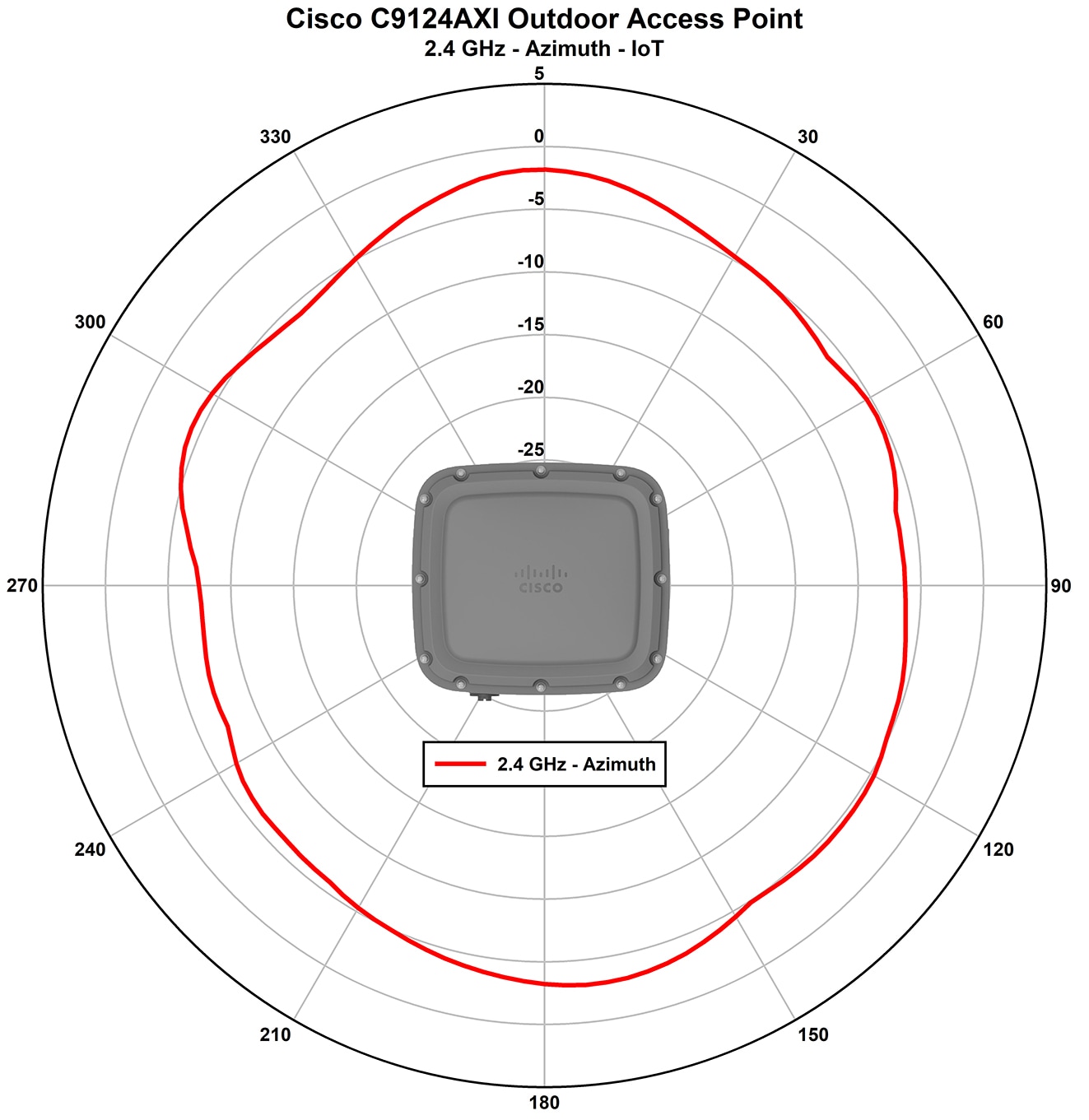

Figure 9. C9124AXI：IoT アンテナの放射パターン（2.4 GHz 方位角）
Figure 10. C9124AXI：IoT アンテナの放射パターン（2.4 GHz 仰角）

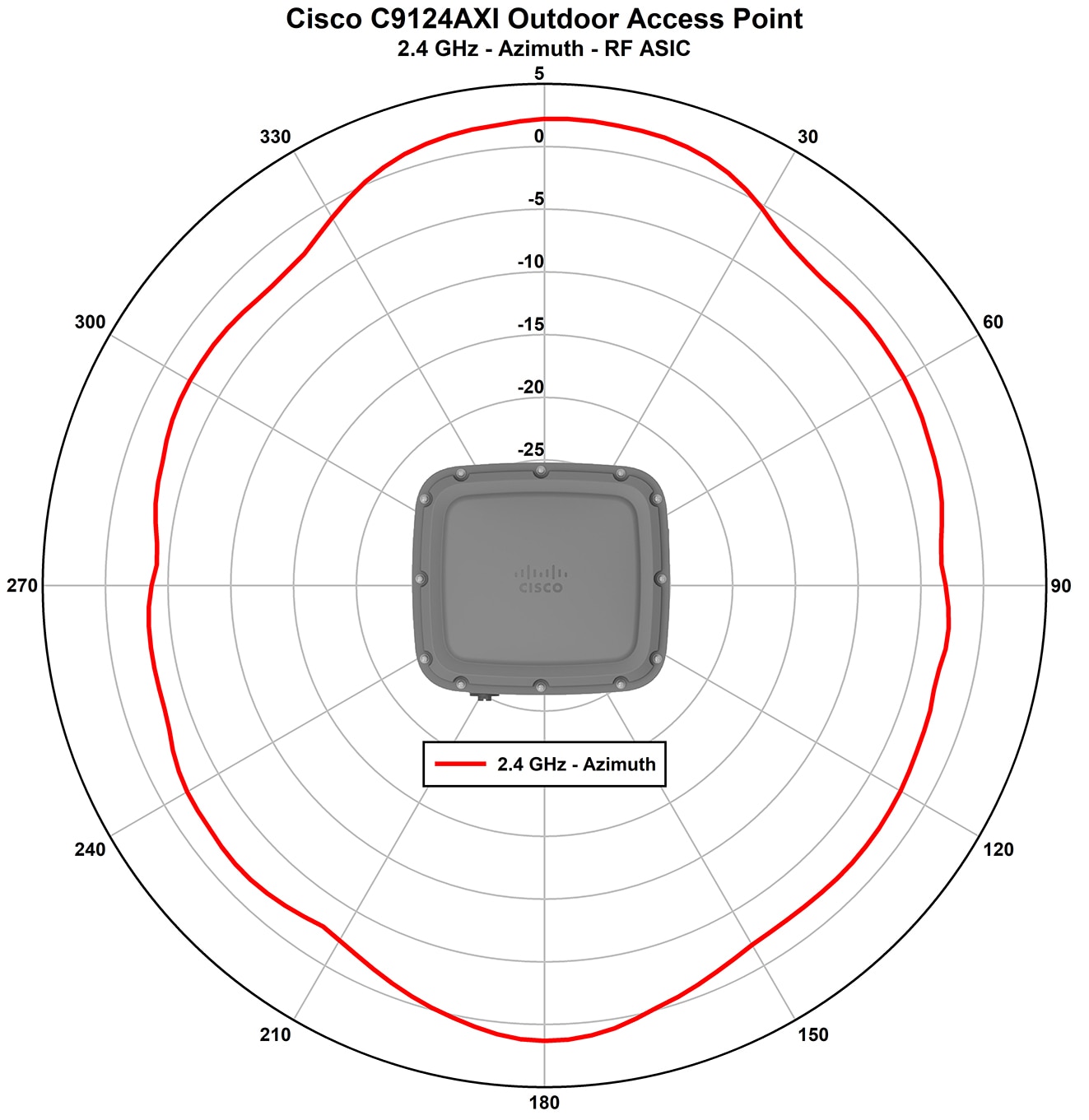

Figure 11. C9124AXI：AUX RF ASIC アンテナの放射パターン（2.4 GHz 方位角）

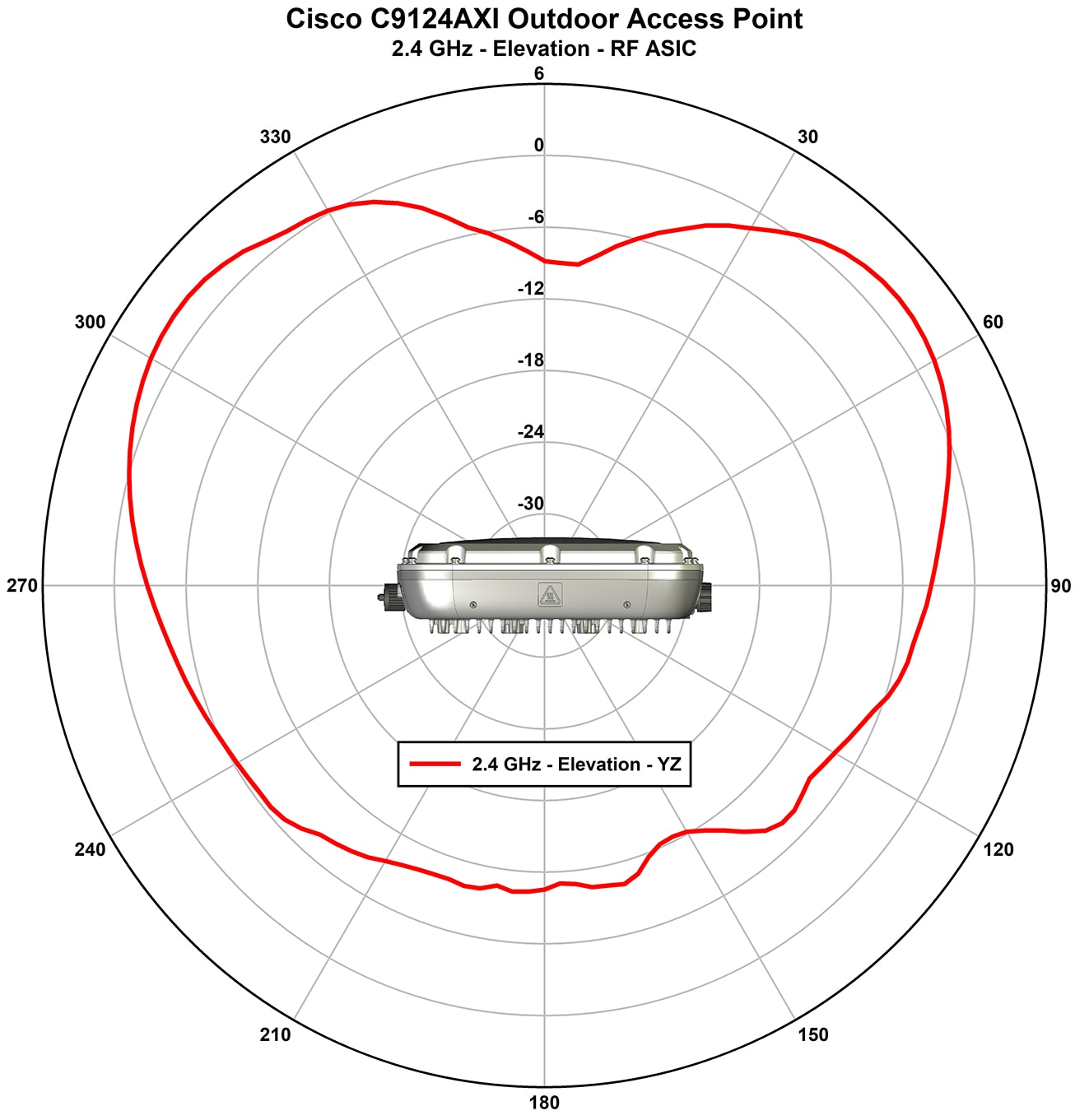

Figure 12. C9124AXI：AUX RF ASIC アンテナの放射パターン（2.4 GHz 仰角）
Figure 13. C9124AXI：AUX RF ASIC アンテナの放射パターン（5 GHz 方位角）

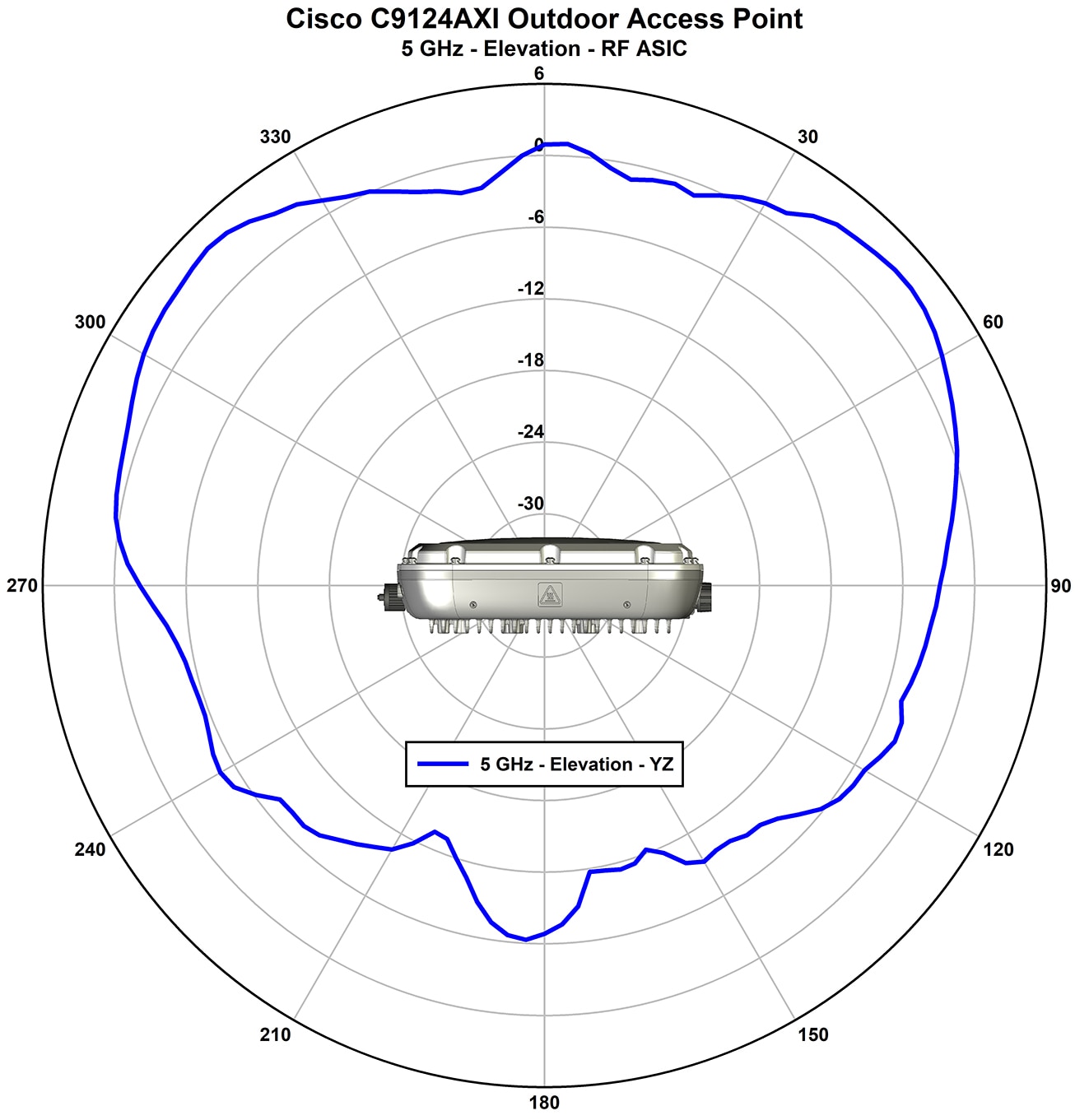

Figure 14. C9124AXI：AUX RF ASIC アンテナの放射パターン（5 GHz 仰角）

C9124AXD（指向性アンテナ）モデル：アンテナの放射パターン

指向性内部アンテナを備えた C9124AXD モデルの無線放射パターンは、次の図のとおりです。

Figure 15. C9124AXD：デュアルバンドアンテナの放射パターン（2.4 GHz 方位角）

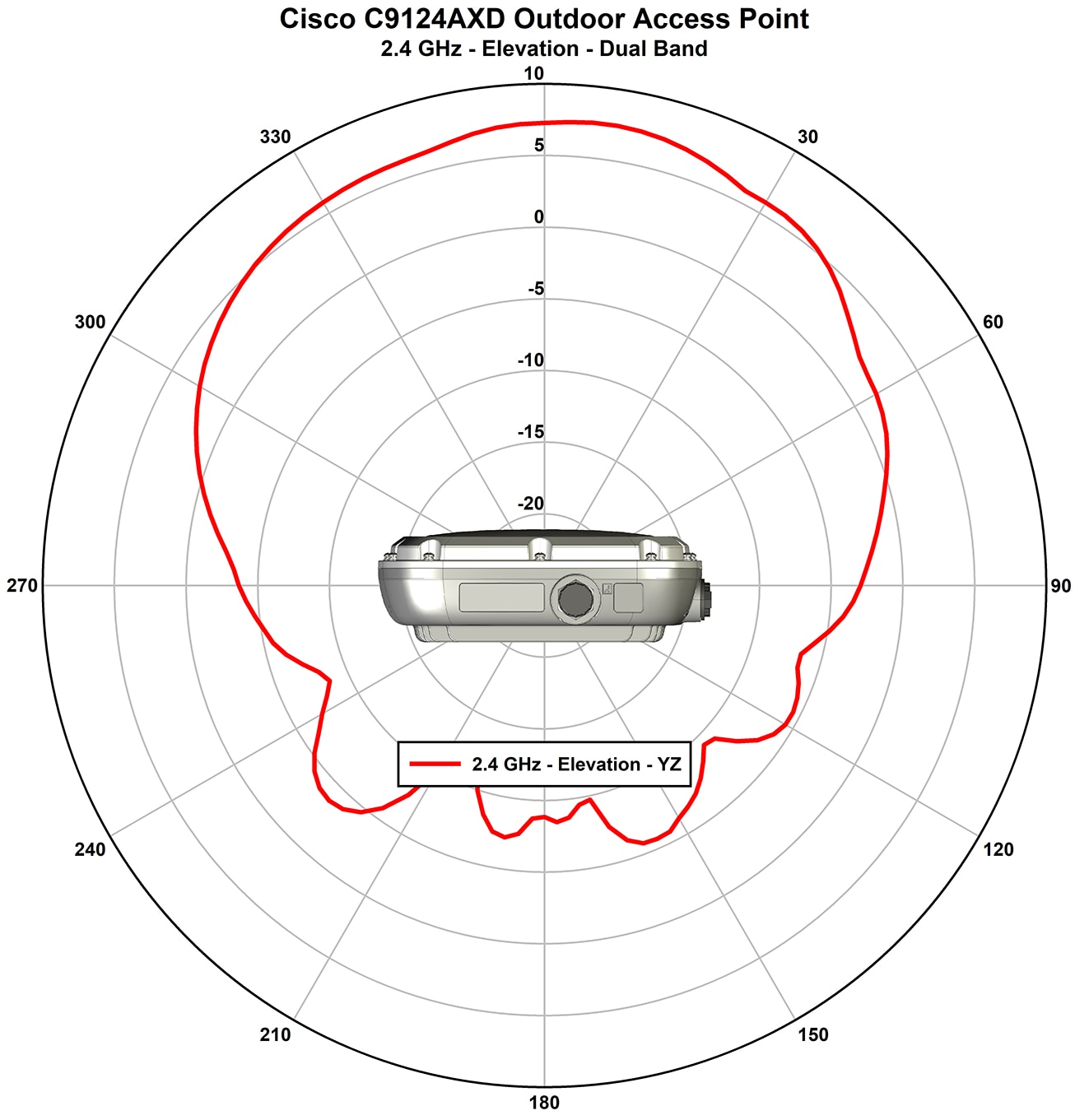

Figure 16. C9124AXD：デュアルバンドアンテナの放射パターン（2.4 GHz 仰角）

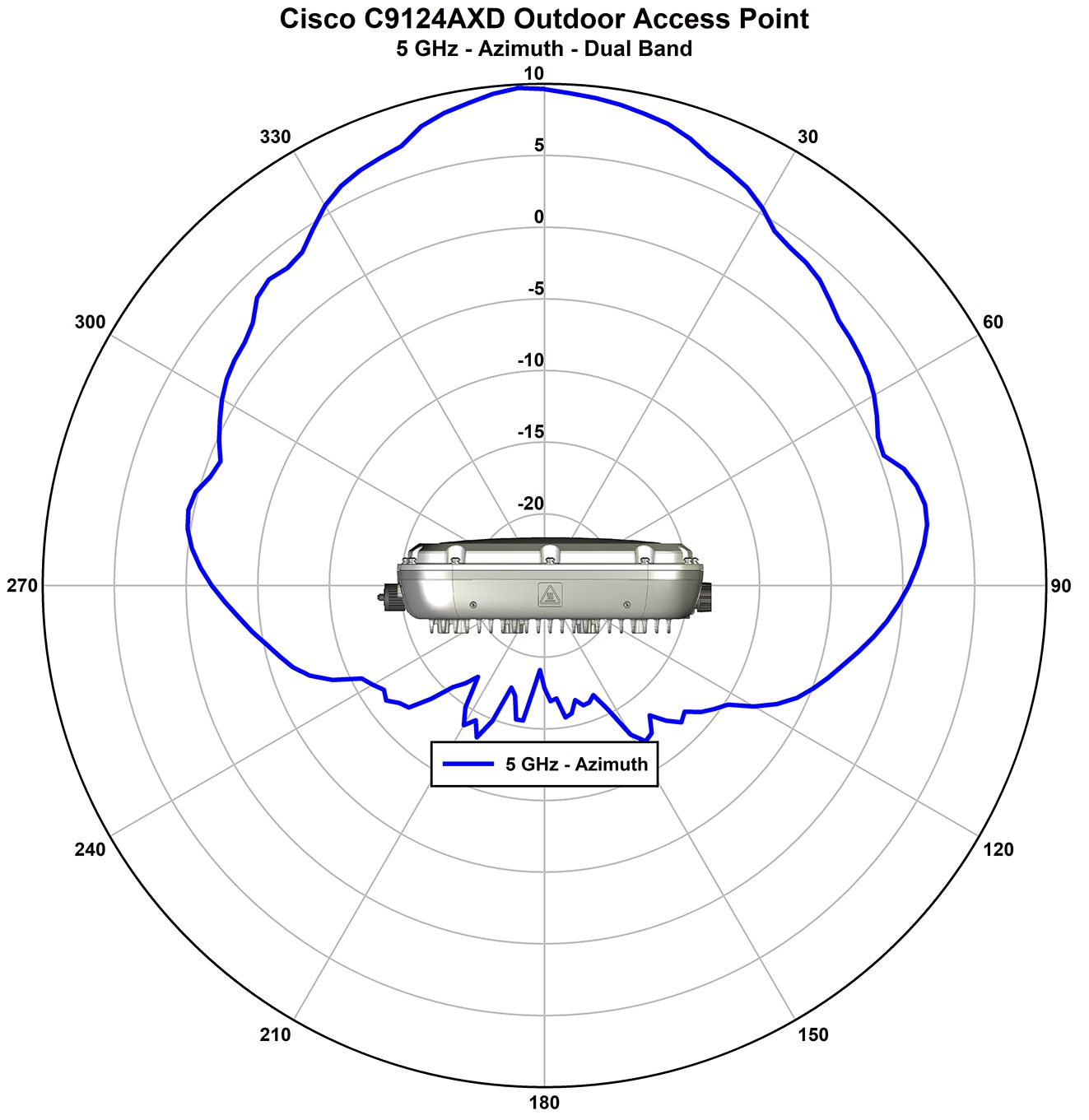

Figure 17. C9124AXD：デュアルバンドアンテナの放射パターン（5 GHz 方位角）

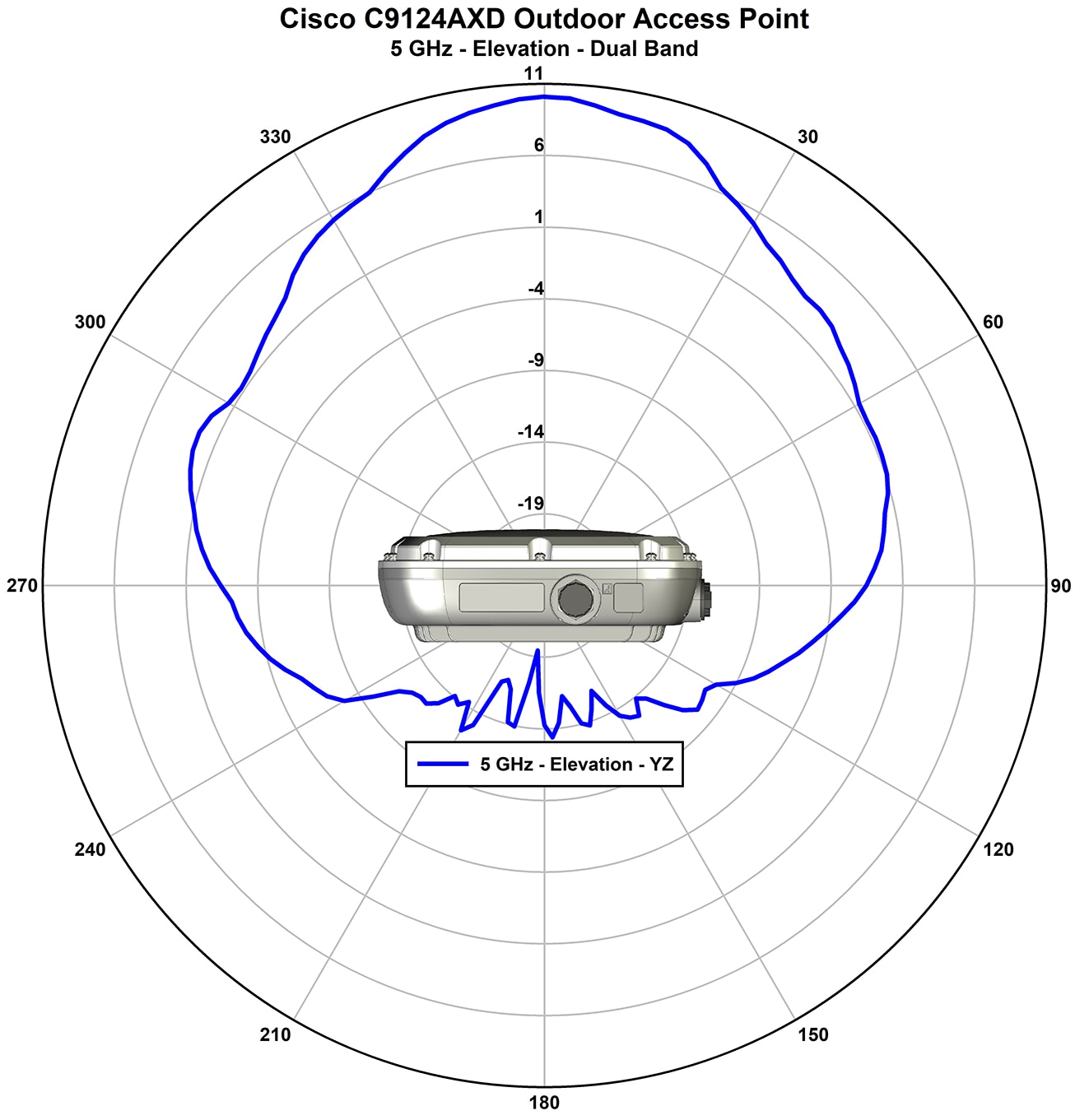

Figure 18. C9124AXD：デュアルバンドアンテナの放射パターン（5 GHz 仰角）

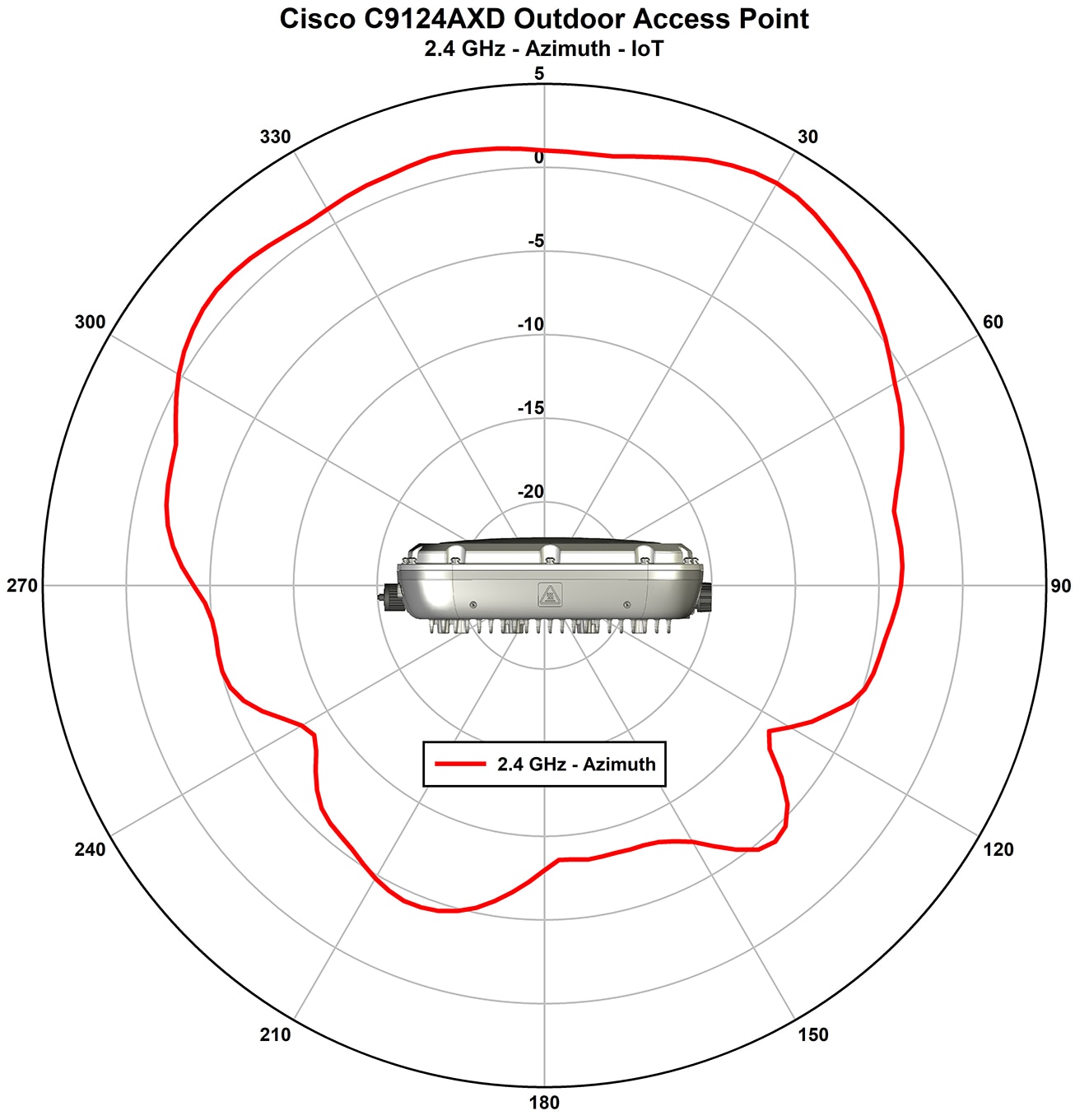

Figure 19. C9124AX：IoT アンテナの放射パターン（2.4 GHz 方位角）

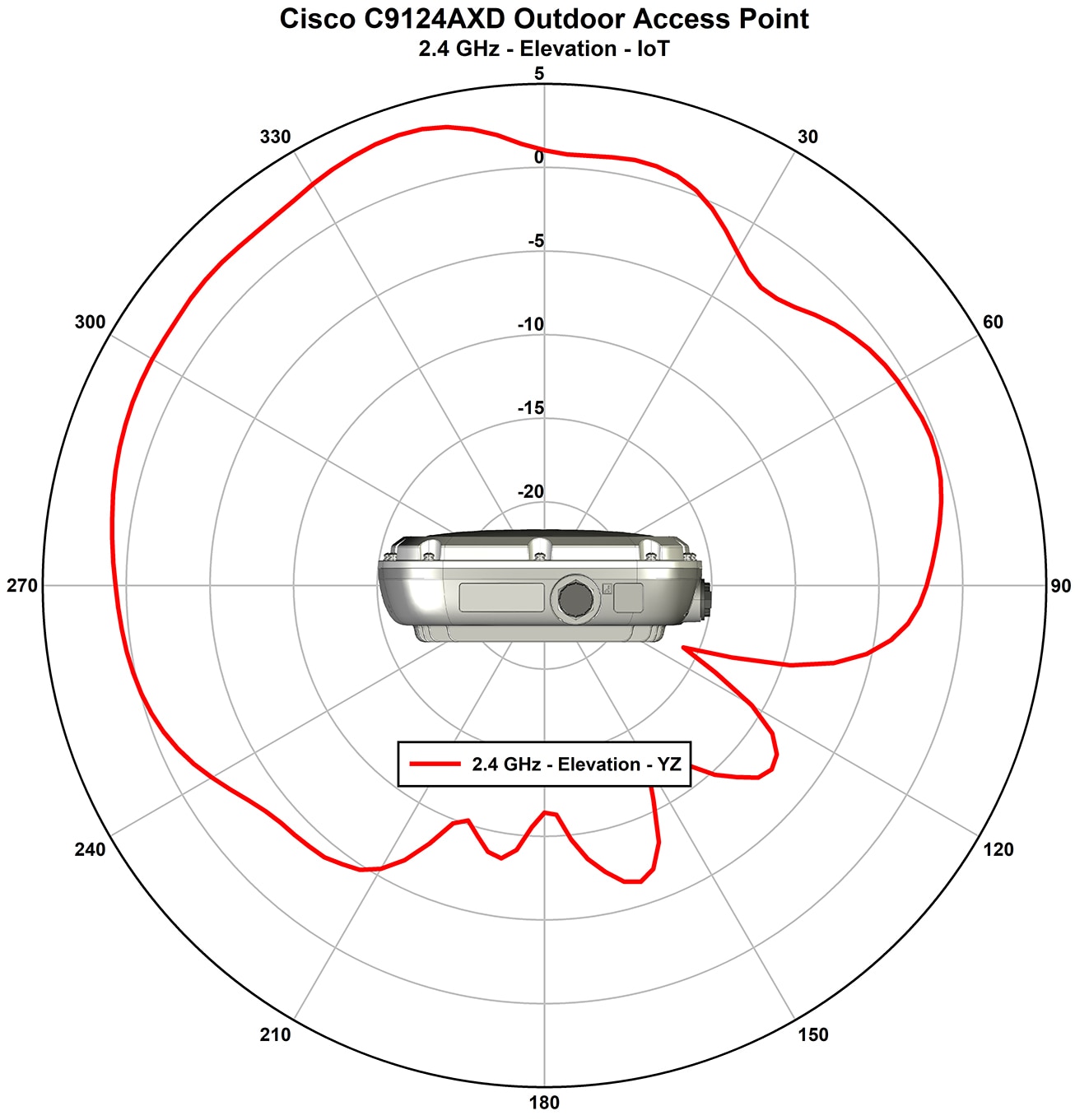

Figure 20. C9124AX：IoT アンテナの放射パターン（2.4 GHz 仰角）
Figure 21. C9124AXD：AUX RF ASIC アンテナの放射パターン（2.4 GHz 方位角）
Figure 22. C9124AXD：AUX RF ASIC アンテナの放射パターン（2.4 GHz 仰角）
Figure 23. C9124AXD：AUX RF ASIC アンテナの放射パターン（5 GHz 方位角）
Figure 24. C9124AXD：AUX RF ASIC アンテナの放射パターン（5 GHz 仰角）

C9124AXE（外部アンテナ）モデル：アンテナの放射パターン

次の図は、C9124AXE モデル搭載の外部アンテナの放射パターンを示しています。

Figure 25. AIR-ANT2413P2M-N：2.4 GHz デュアル偏波 2 ポート指向性アンテナの放射パターン（方位角）

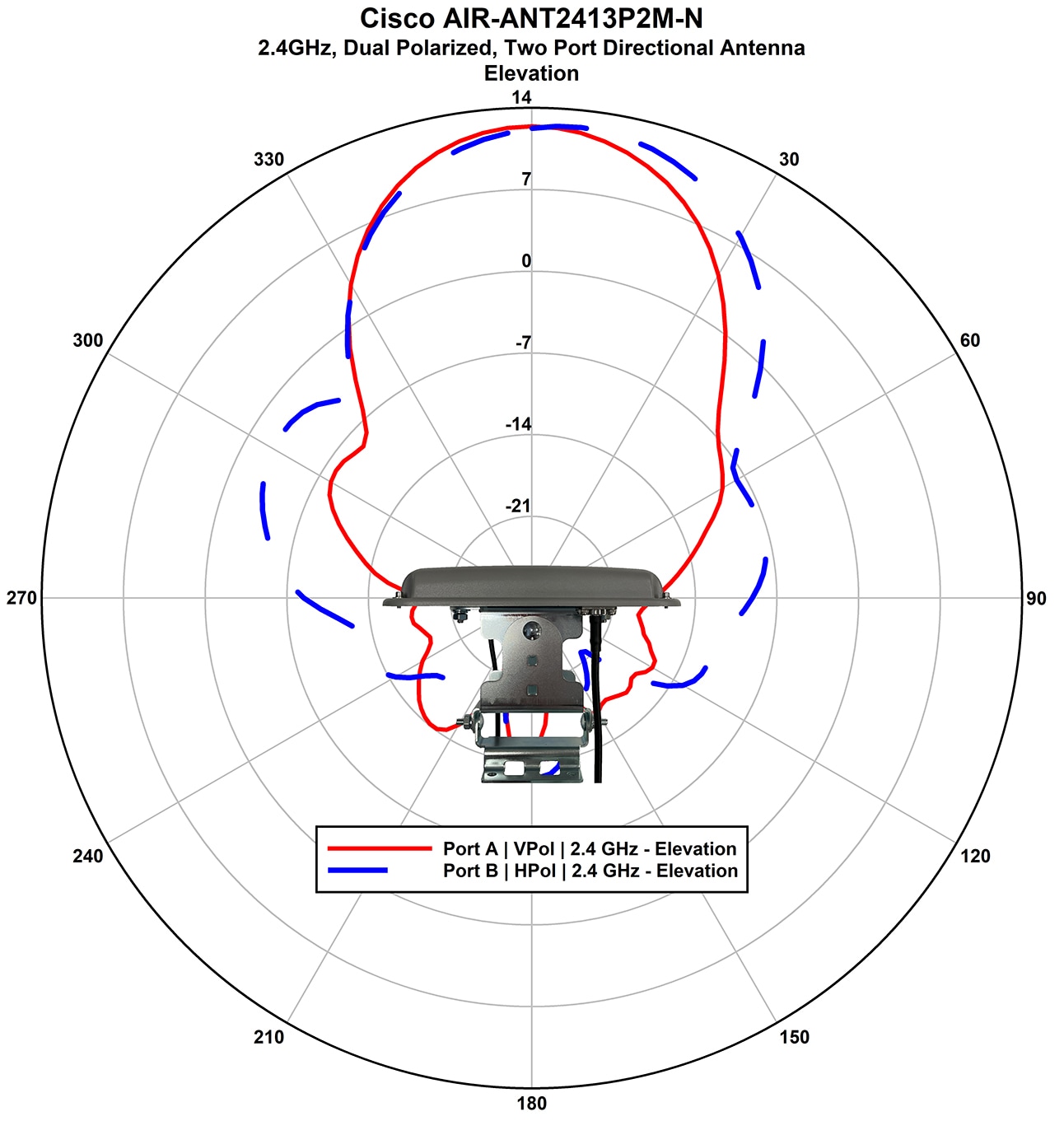

Figure 26. AIR-ANT2413P2M-N：2.4 GHz デュアル偏波 2 ポート指向性アンテナのパターン（仰角）

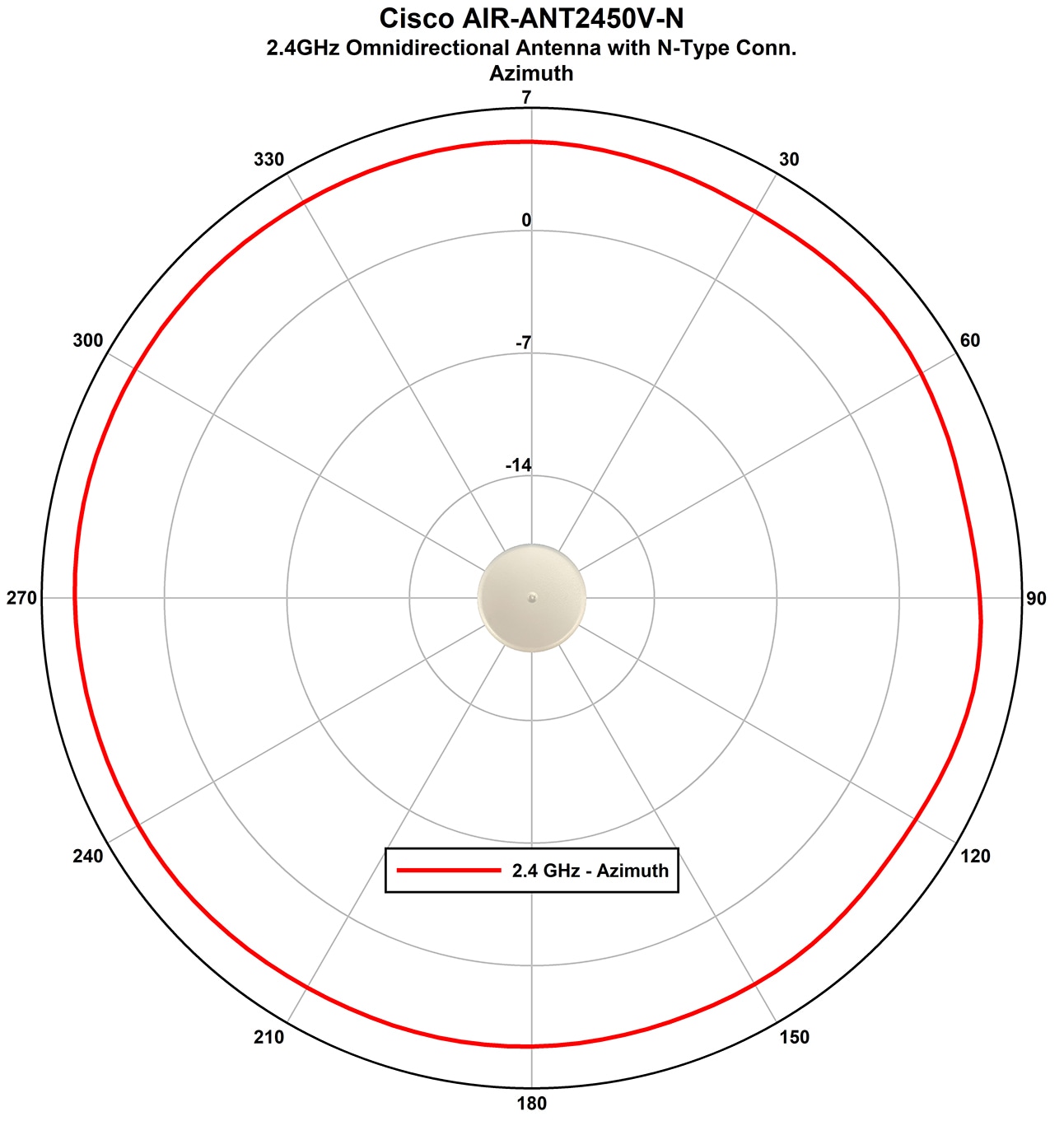

Figure 27. AIR-ANT2450V-N：2.4 GHz 無指向性アンテナの放射パターン（方位角）

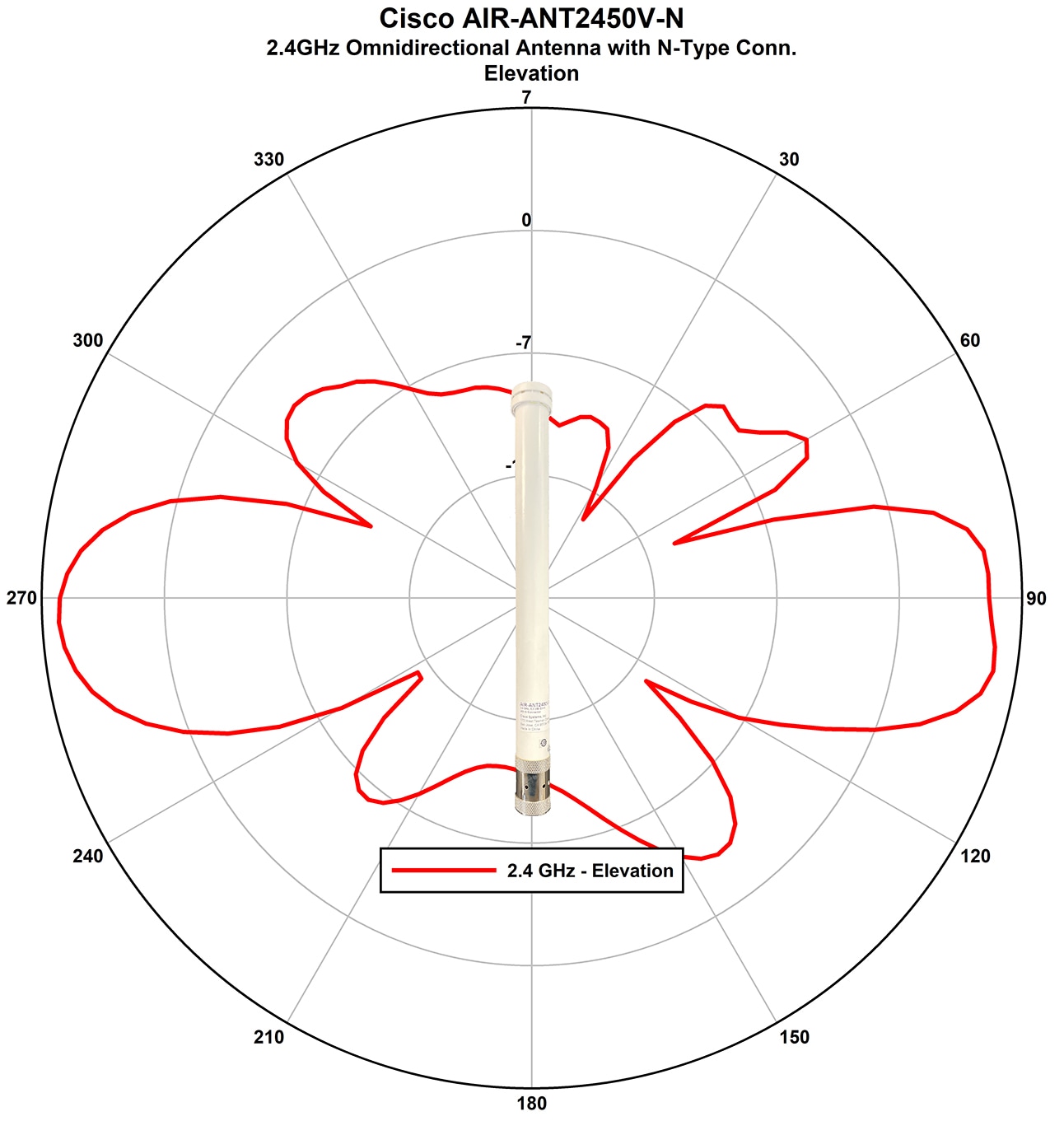

Figure 28. AIR-ANT2450V-N：2.4 GHz 無指向性アンテナの放射パターン（仰角）

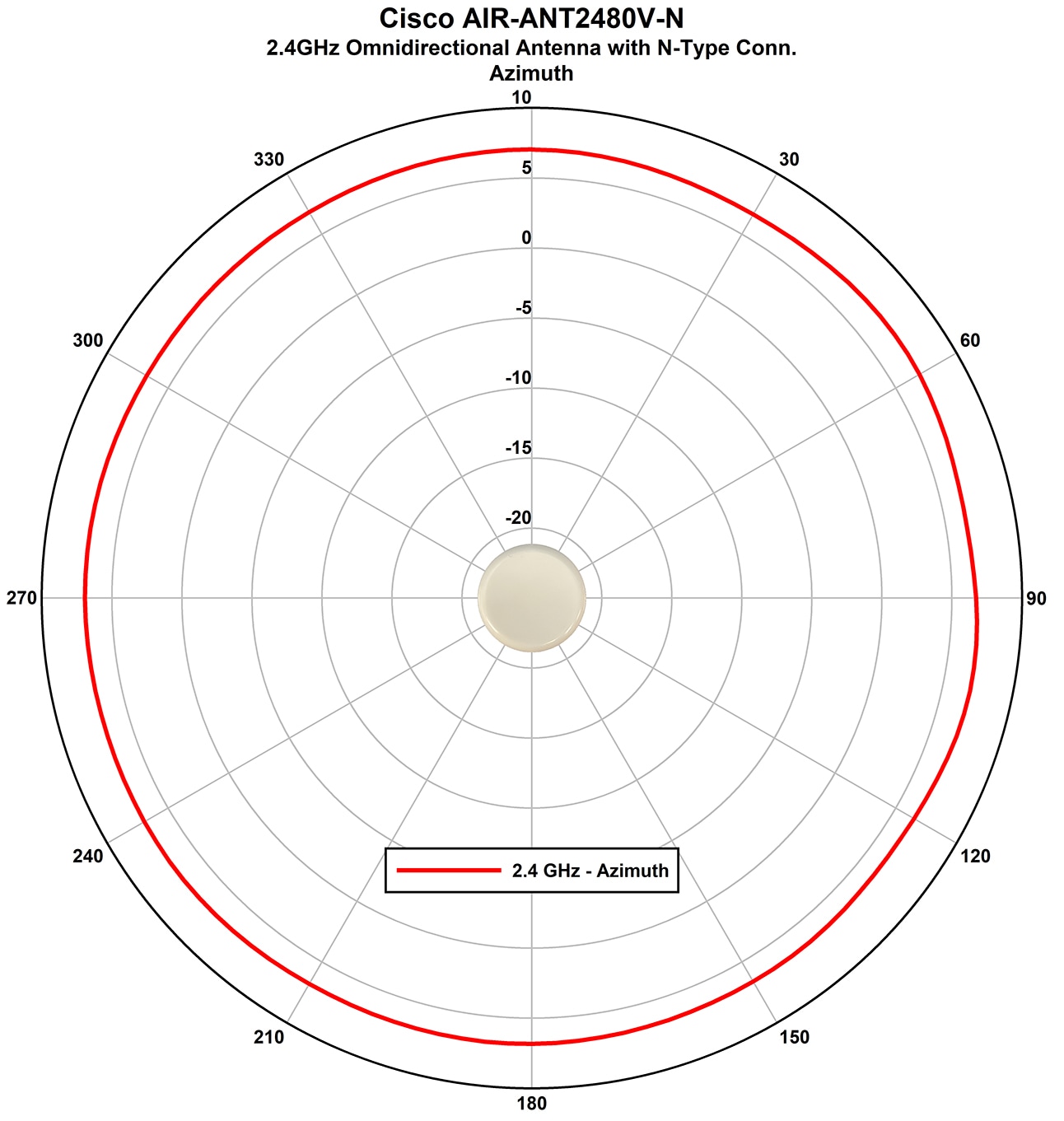

Figure 29. AIR-ANT2480V-N：2.4 GHz 無指向性アンテナの放射パターン（方位角）

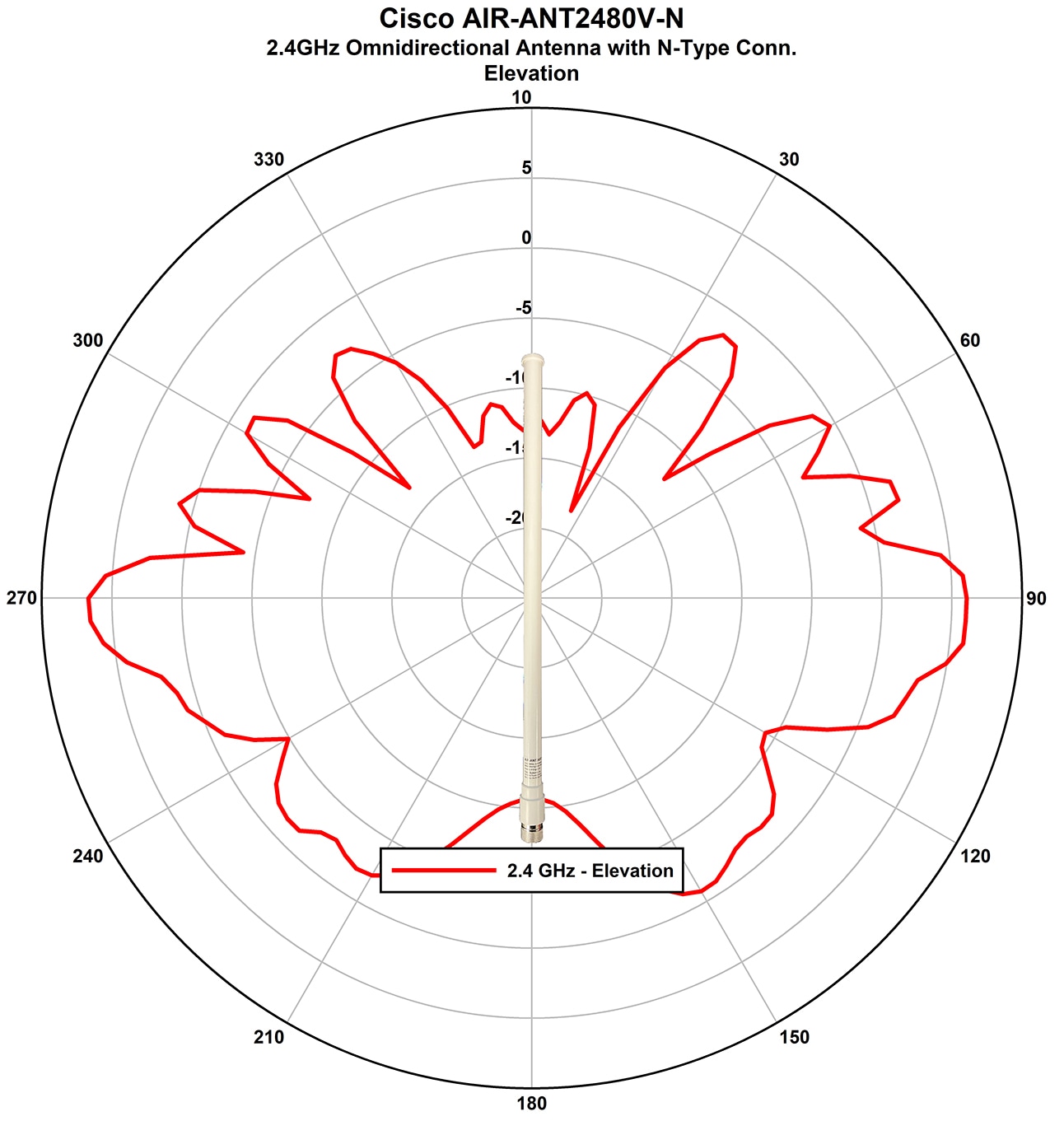

Figure 30. AIR-ANT2480V-N：2.4 GHz 無指向性アンテナの放射パターン（仰角）

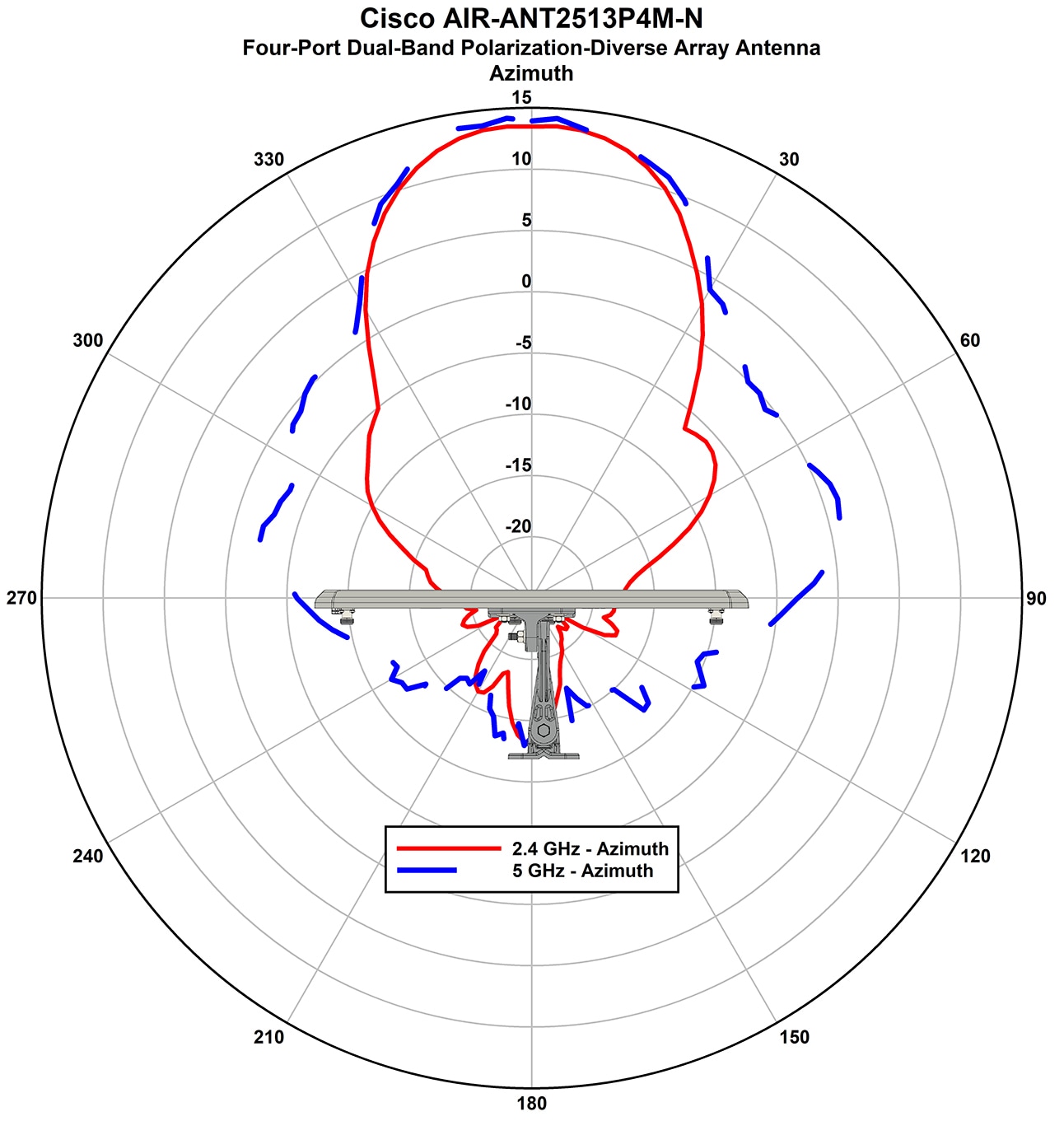

Figure 31. AIR-ANT2513P4M-N：4 ポートデュアルバンド偏波ダイバーシティ アレイ アンテナの放射パターン（方位角）

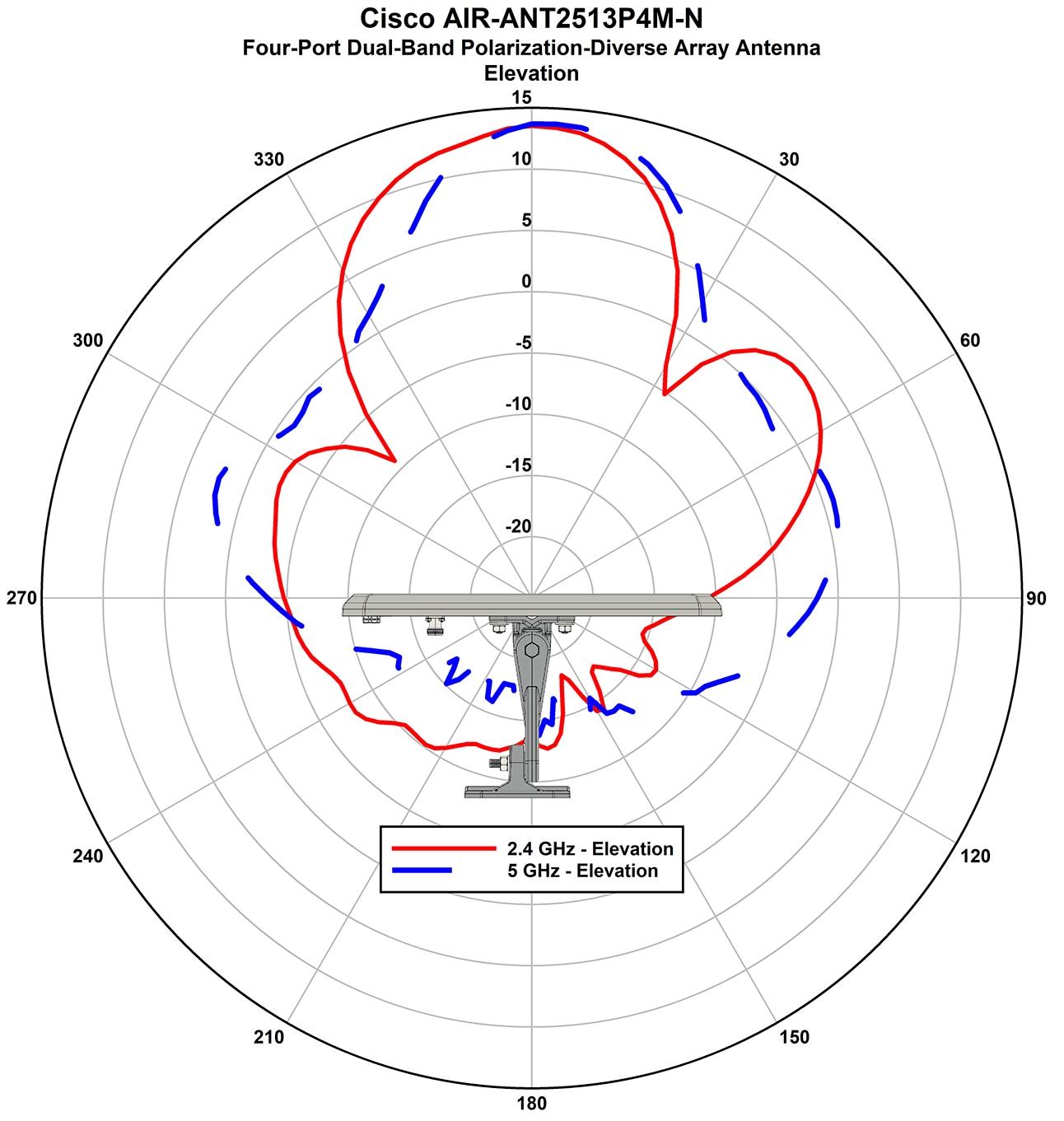

Figure 32. AIR-ANT2513P4M-N：4 ポートデュアルバンド偏波ダイバーシティ アレイ アンテナの放射パターン（仰角）

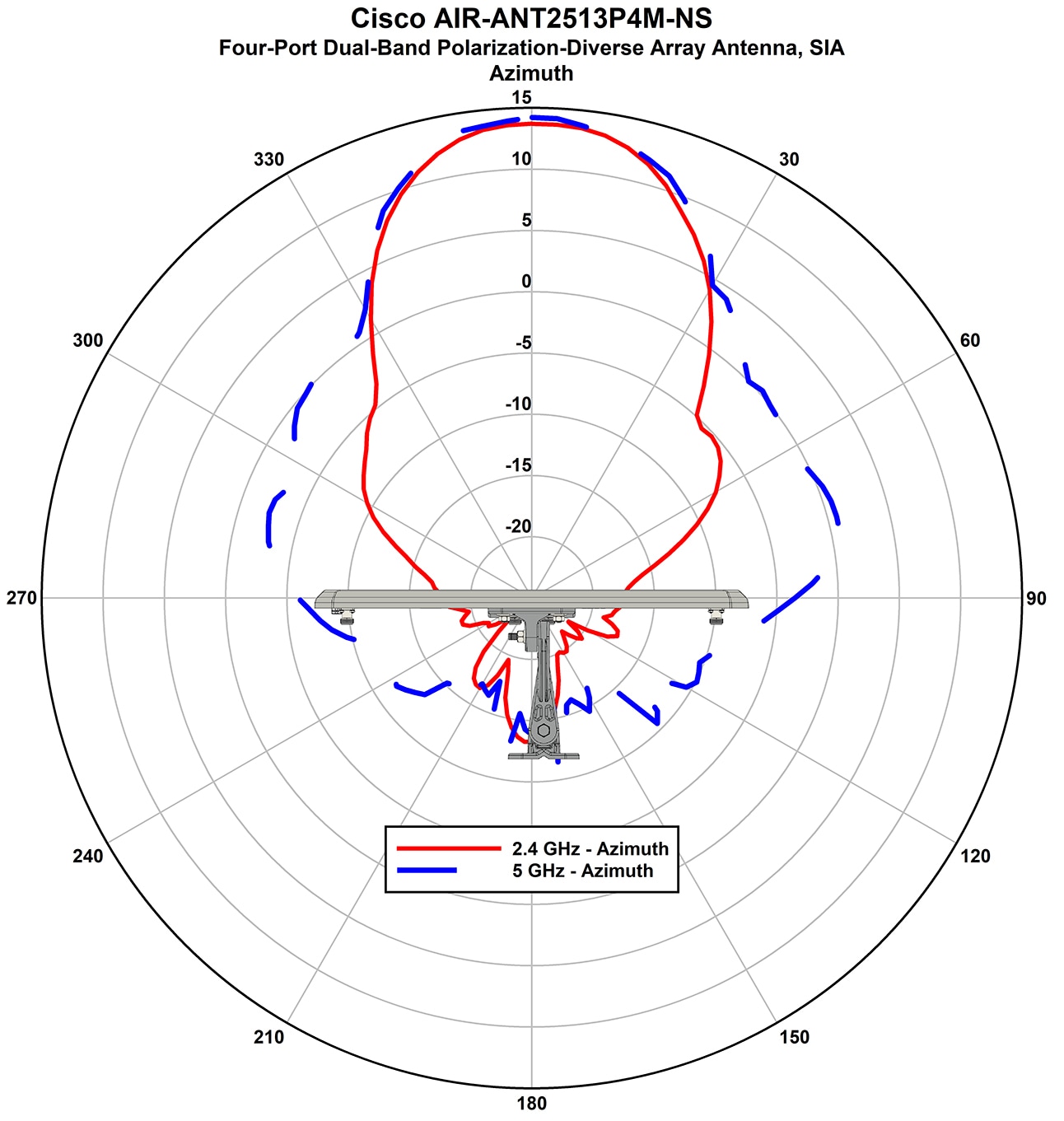

Figure 33. AIR-ANT2513P4M-NS：4 ポートデュアルバンド偏波ダイバーシティ アレイ アンテナ SIA の放射パターン（方位角）
Figure 34. AIR-ANT2513P4M-NS：4 ポートデュアルバンド偏波ダイバーシティ アレイ アンテナ SIA の放射パターン（仰角）
Figure 35. AIR-ANT2547VG-N：デュアルバンド無指向性アンテナの放射パターン（方位角）

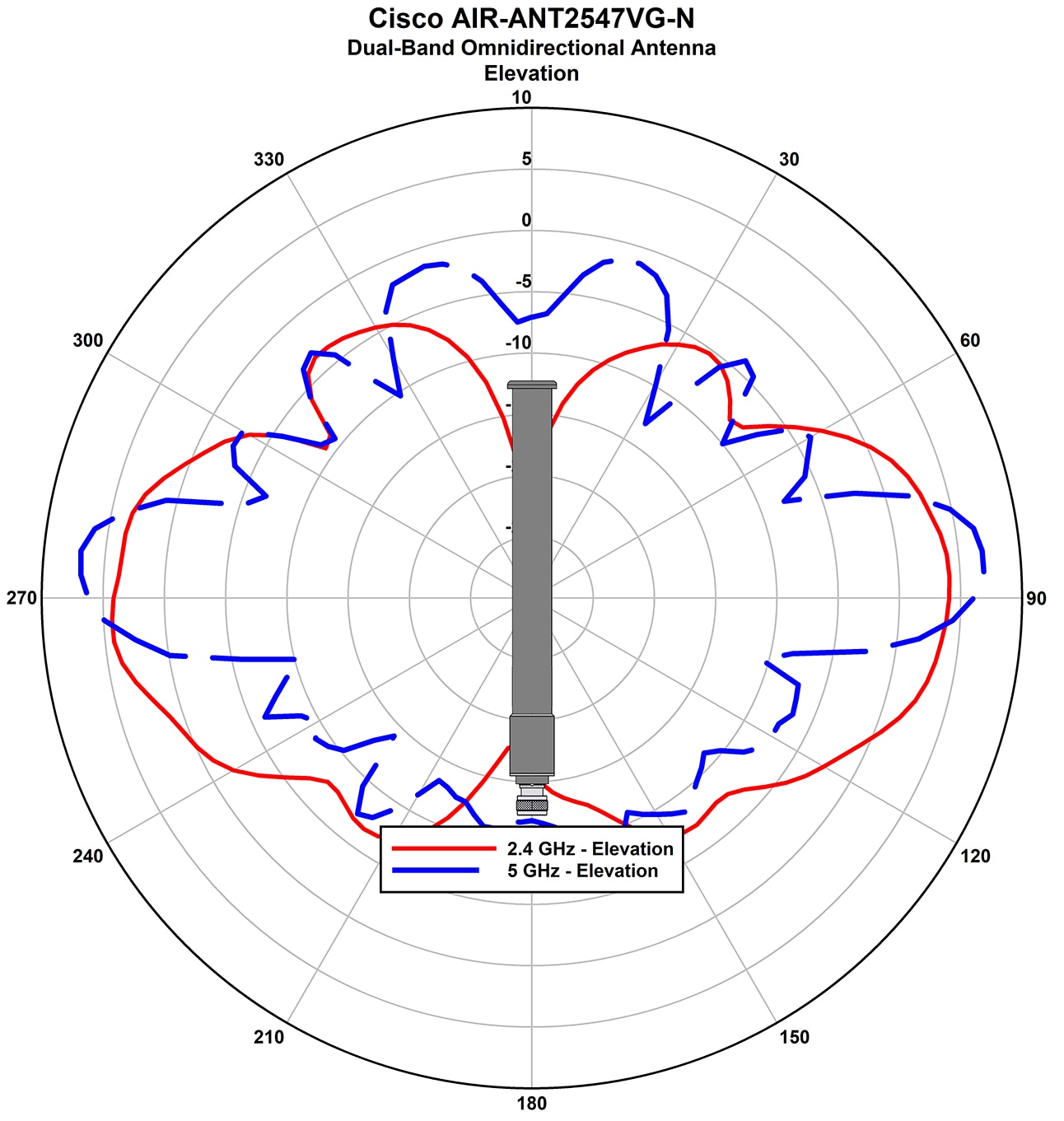

Figure 36. AIR-ANT2547VG-N：デュアルバンド無指向性アンテナの放射パターン（仰角）

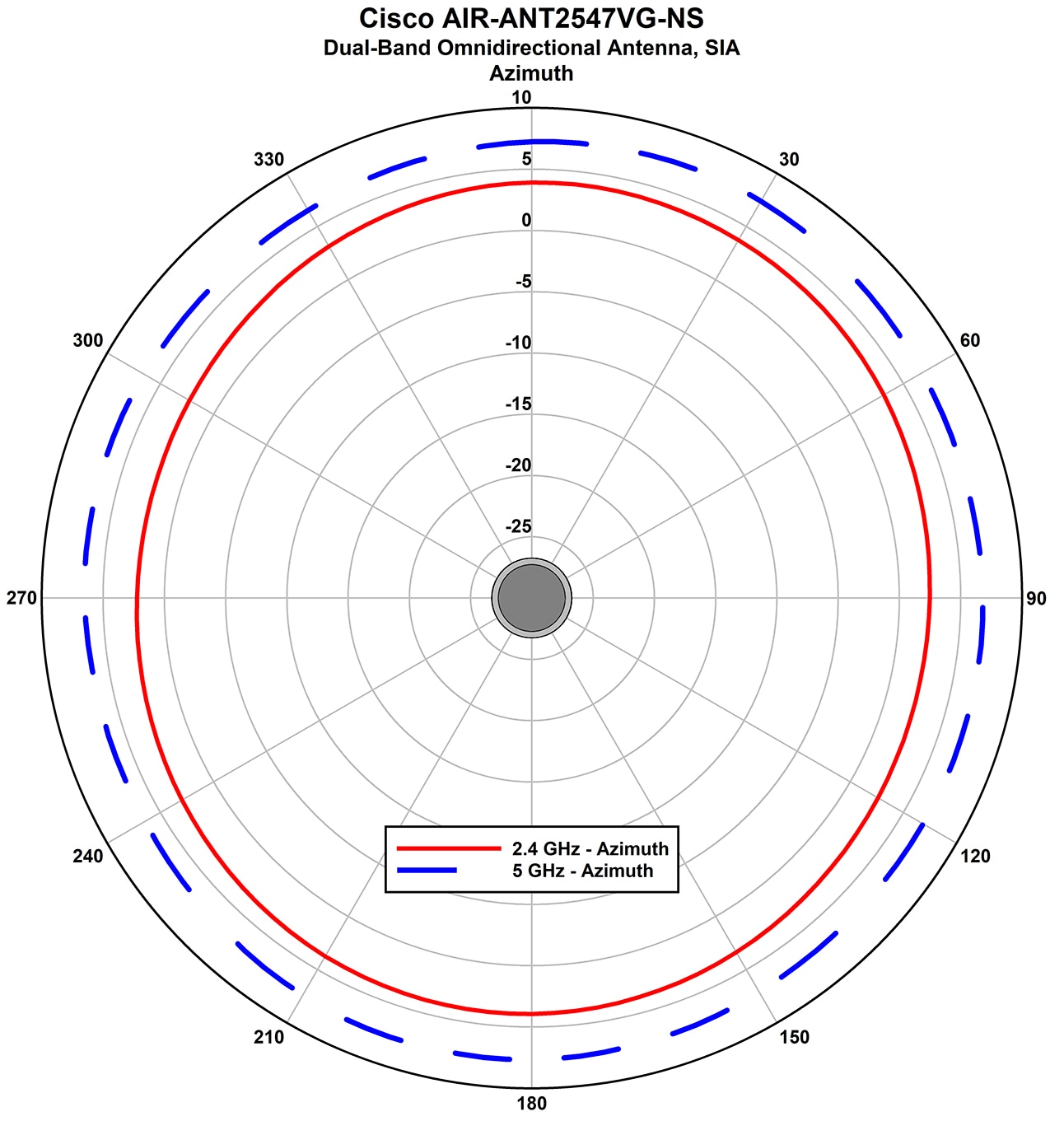

Figure 37. AIR-ANT2547VG-NS：デュアルバンド無指向性アンテナの放射パターン（方位角）

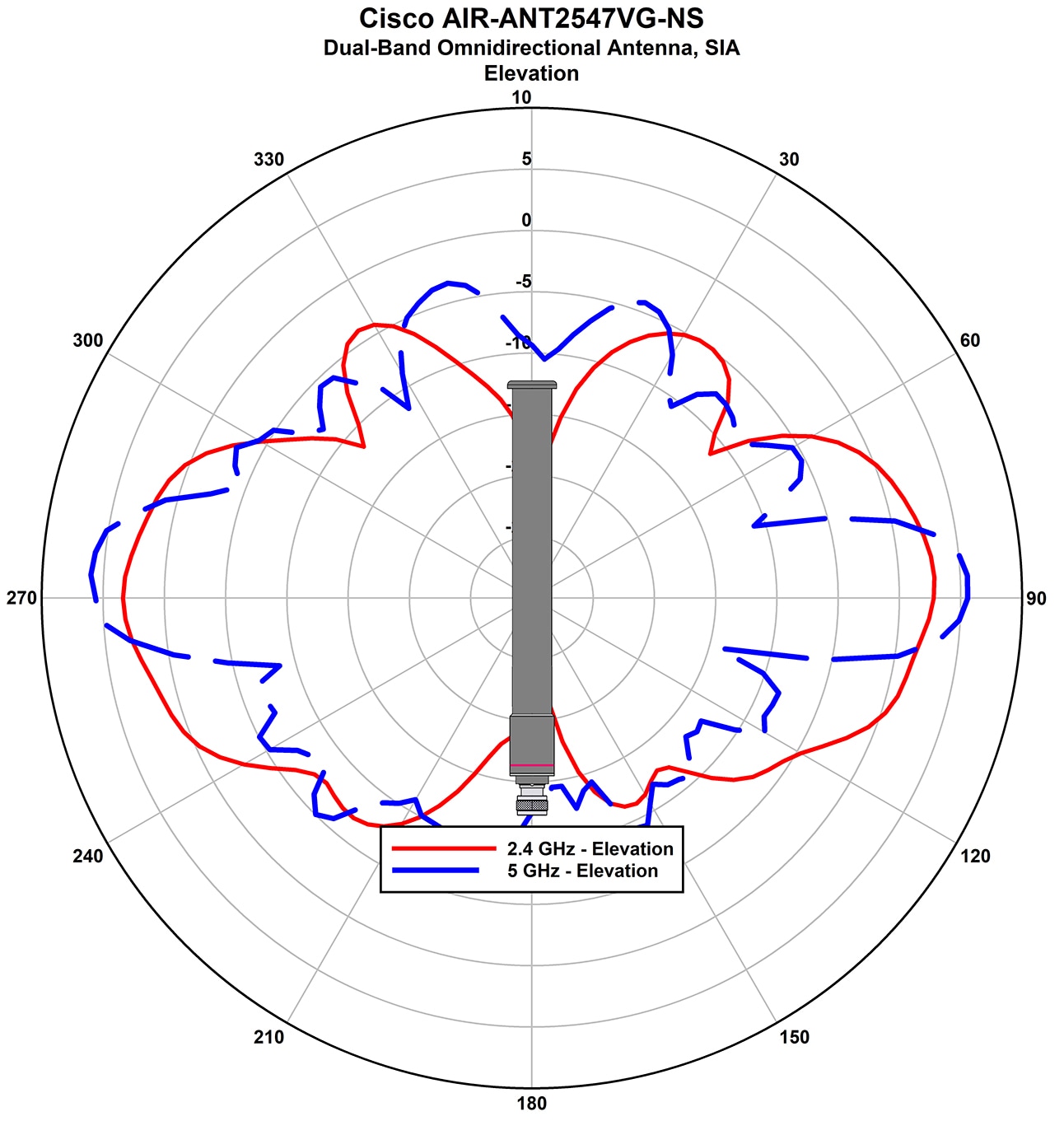

Figure 38. AIR-ANT2547VG-NS：デュアルバンド無指向性アンテナの放射パターン（仰角）

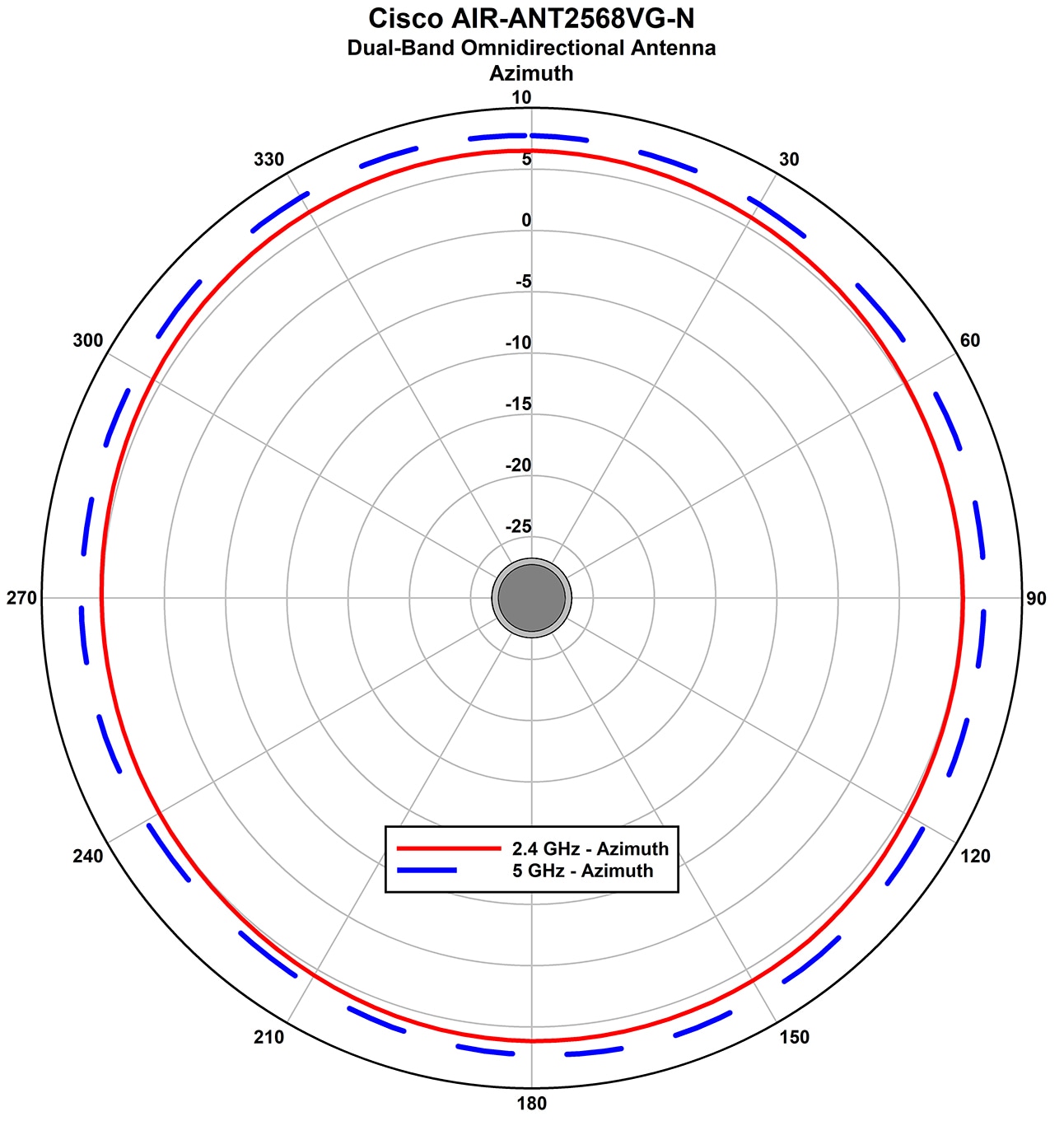

Figure 39. AIR-ANT2568VG-N：デュアルバンド無指向性アンテナの放射パターン（方位角）

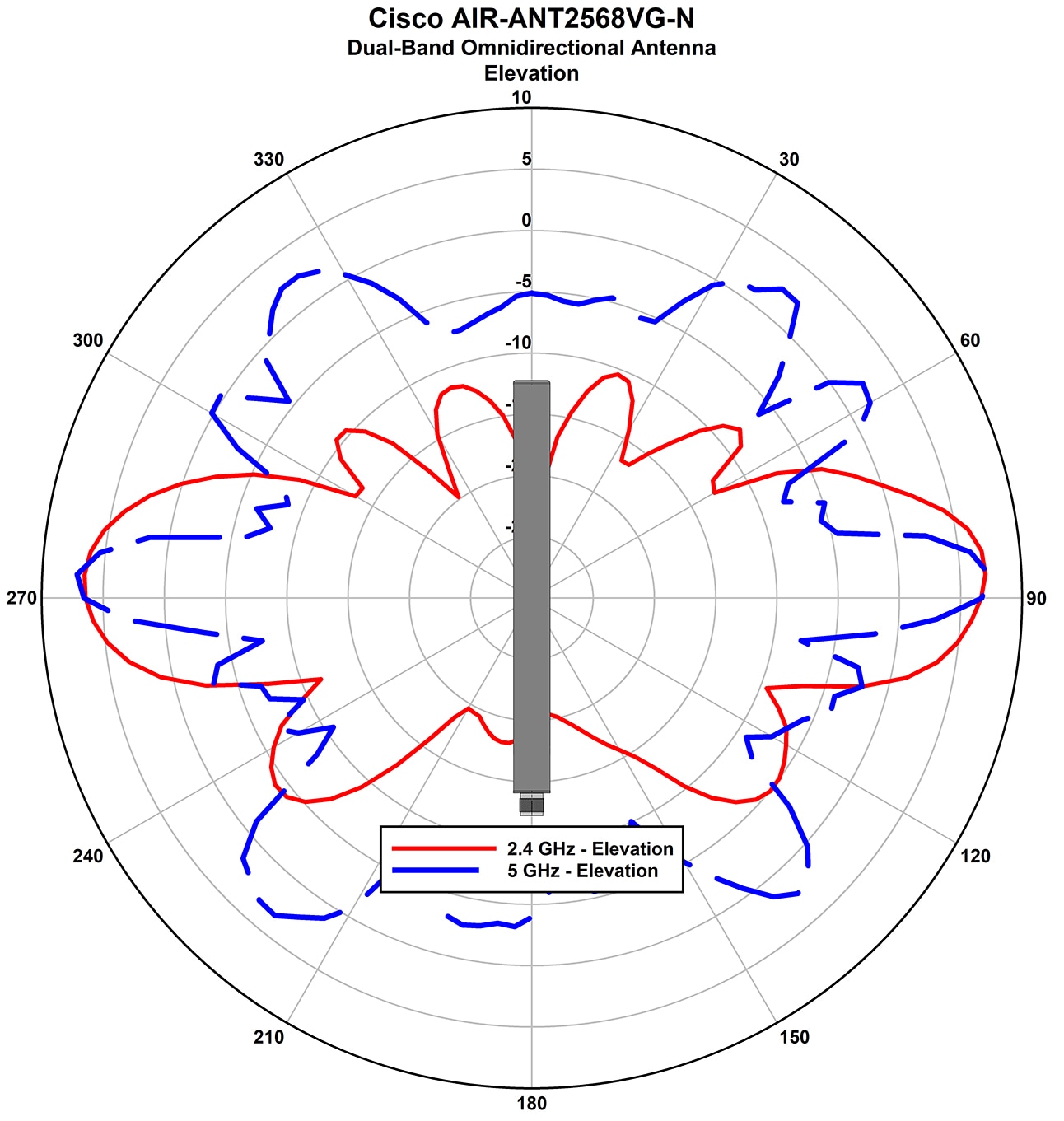

Figure 40. AIR-ANT2568VG-N：デュアルバンド無指向性アンテナの放射パターン（仰角）

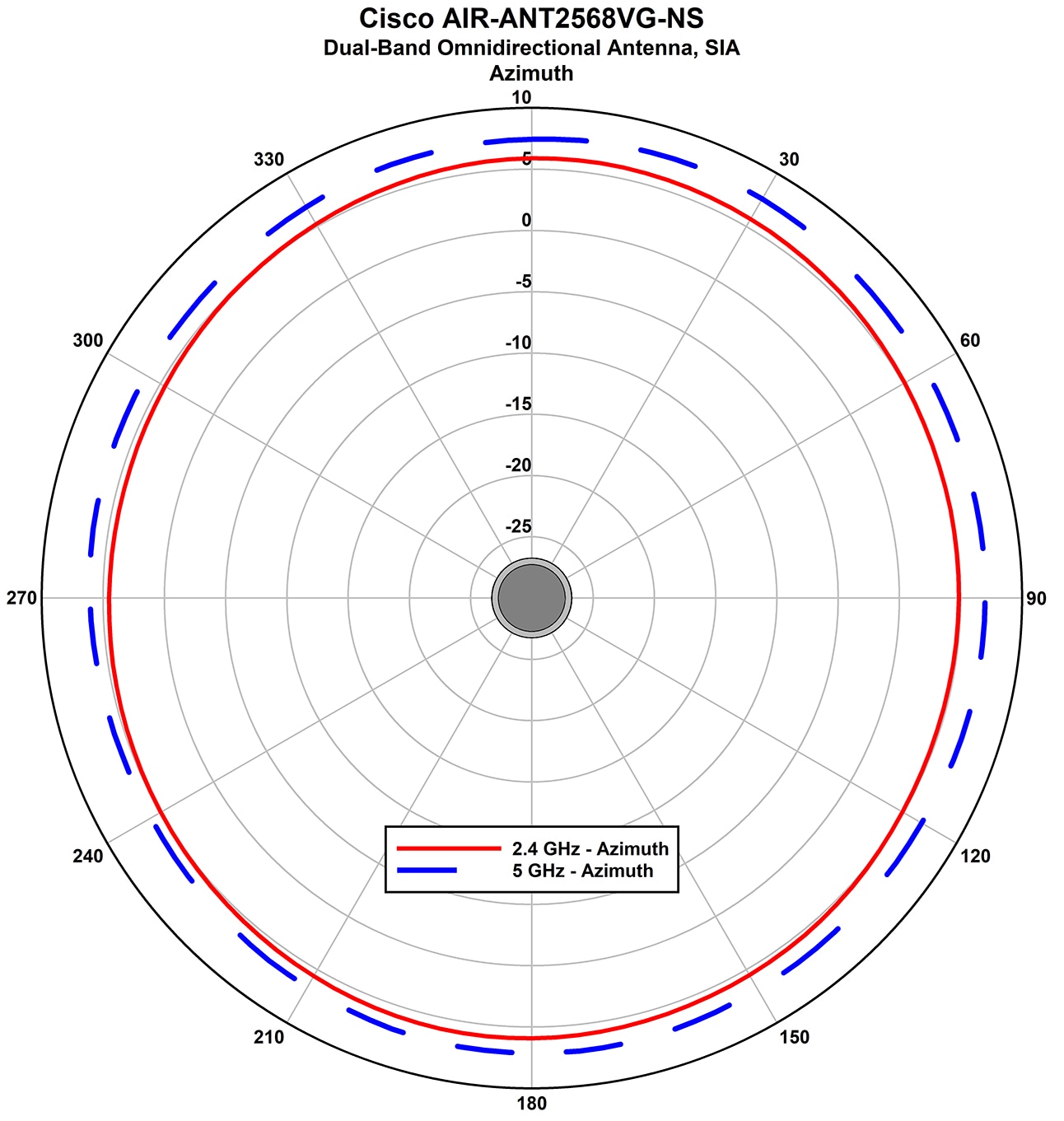

Figure 41. AIR-ANT2568VG-NS：デュアルバンド無指向性アンテナの放射パターン（方位角）

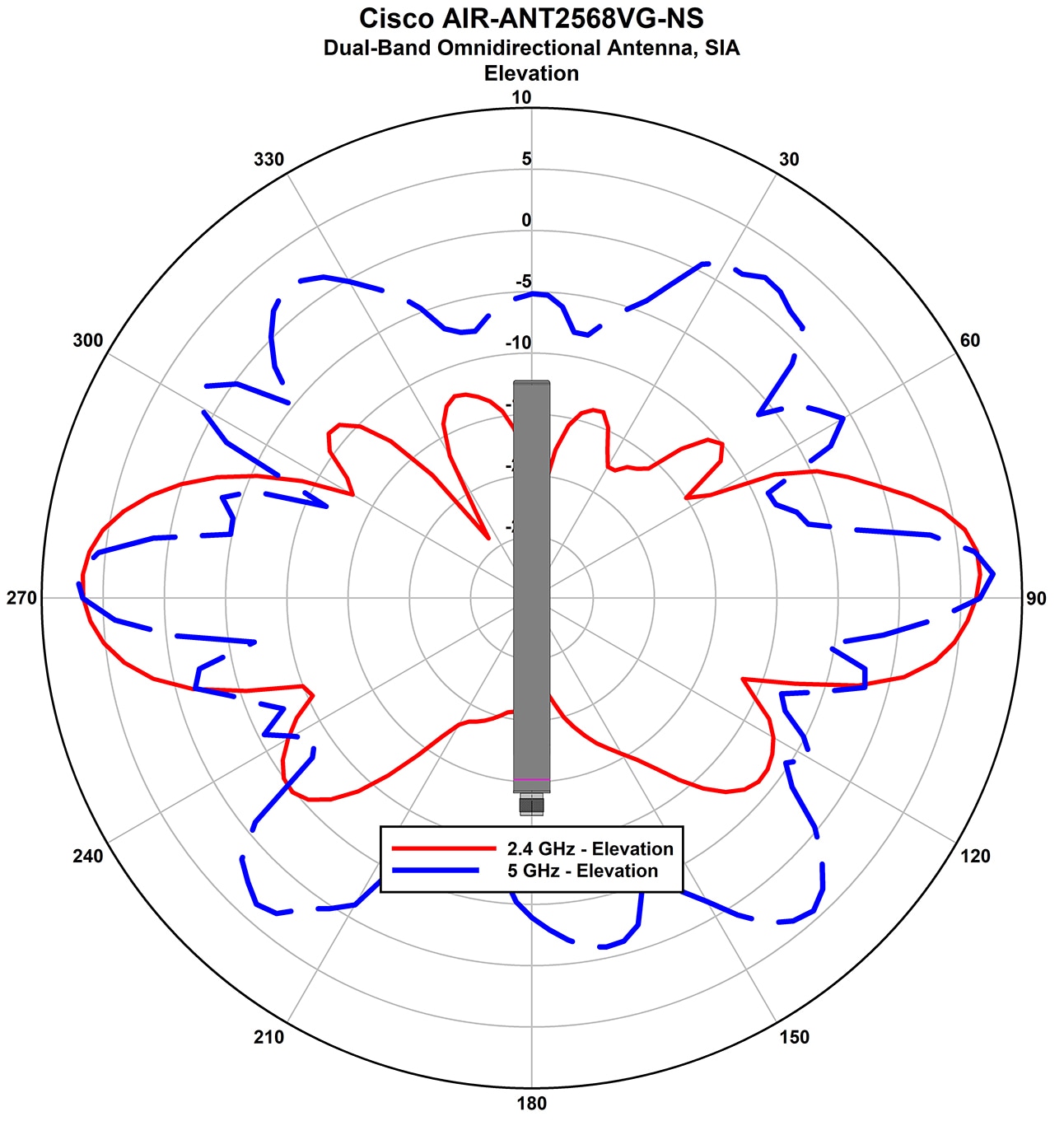

Figure 42. AIR-ANT2568VG-NS：デュアルバンド無指向性アンテナの放射パターン（仰角）

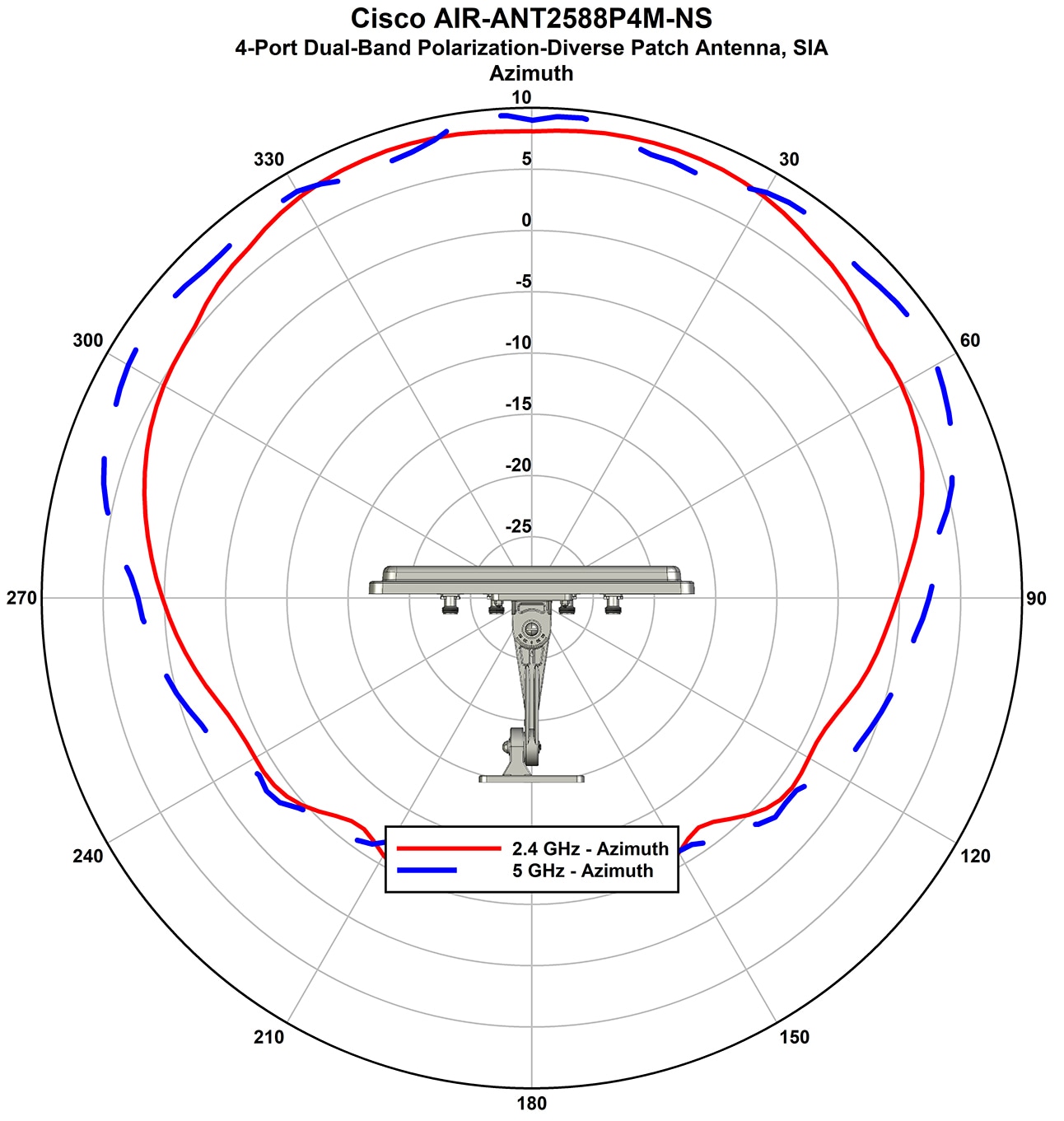

Figure 43. AIR-ANT2588P4M-NS：4 ポートデュアルバンド偏波ダイバーシティ パッチ アンテナ、SIA の放射パターン（方位角）

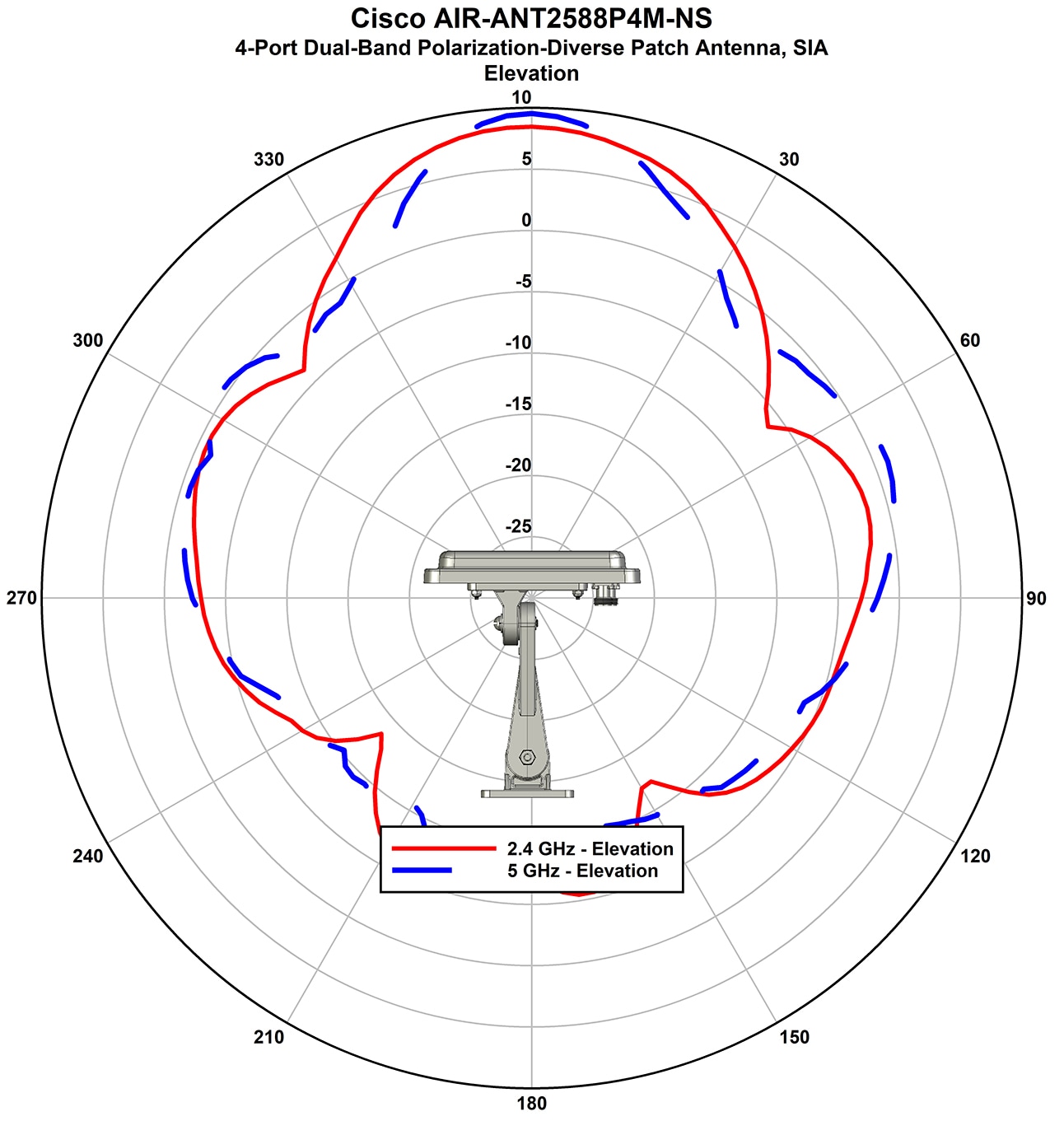

Figure 44. AIR-ANT2588P4M-NS：4 ポートデュアルバンド偏波ダイバーシティ パッチ アンテナ、SIA の放射パターン（仰角）

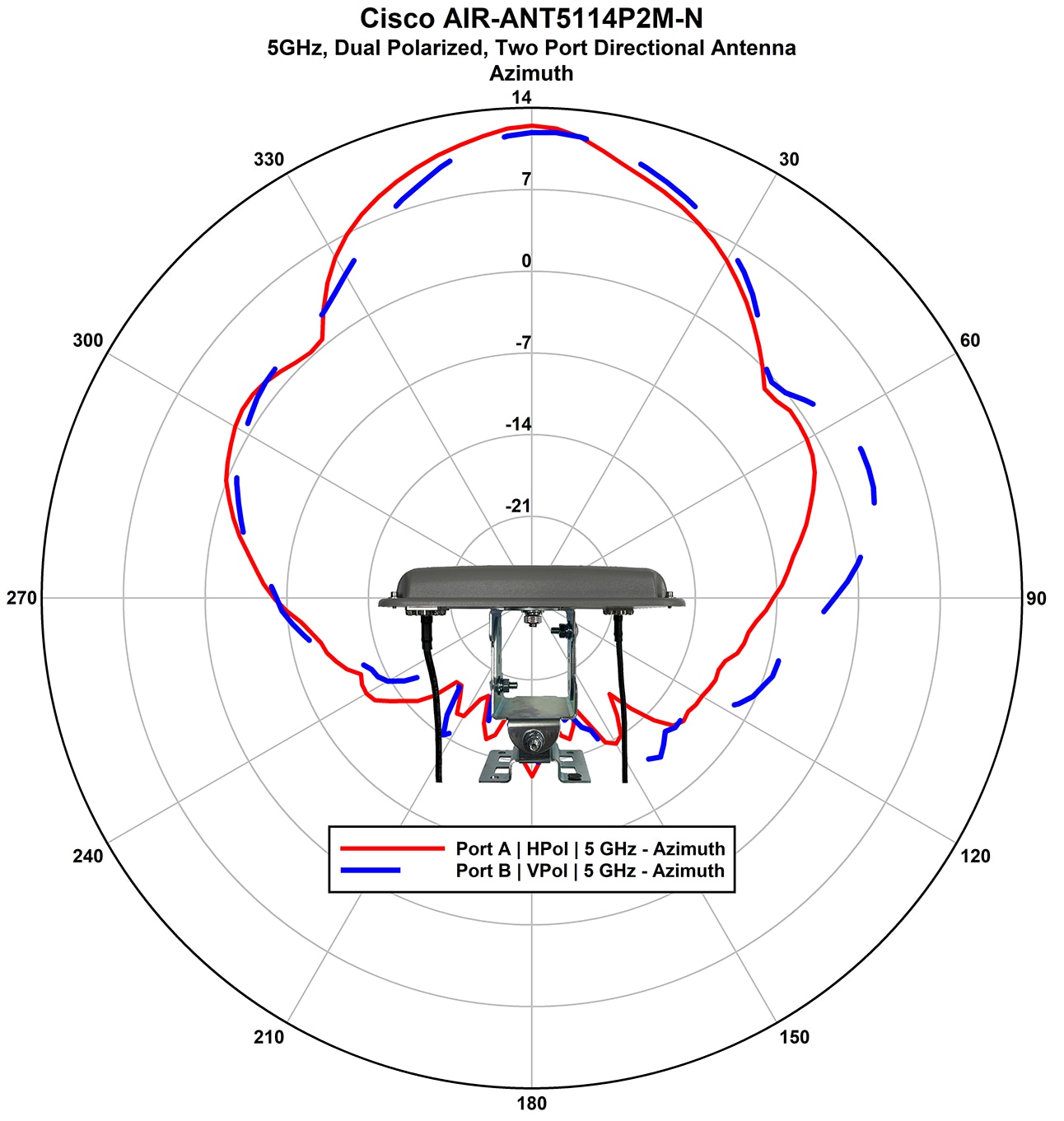

Figure 45. AIR-ANT5114P2M-N：2 ポート 5 GHz デュアル偏波指向性アンテナの放射パターン（方位角）

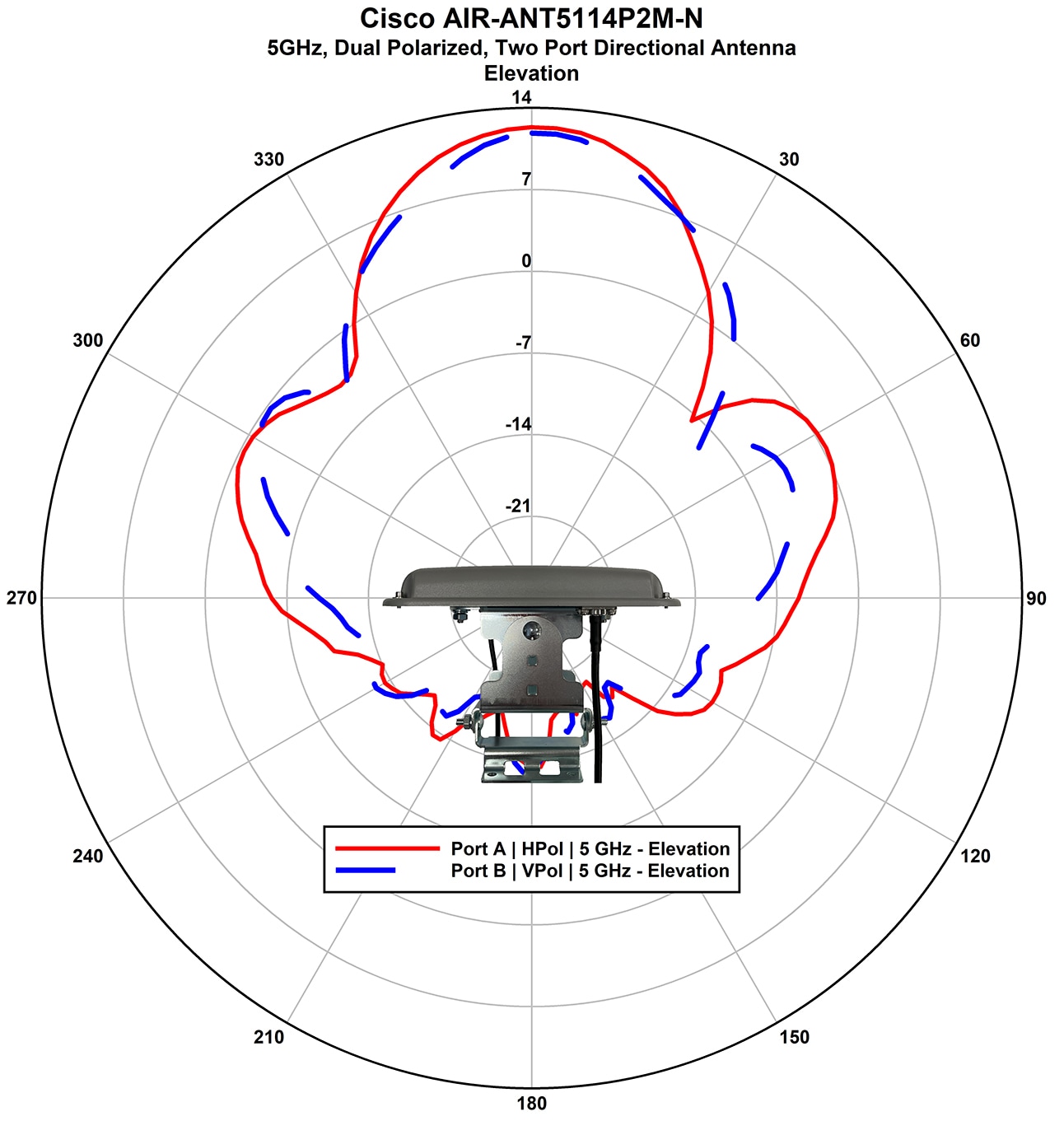

Figure 46. AIR-ANT5114P2M-N：2 ポート 5 GHz デュアル偏波指向性アンテナの放射パターン（仰角）

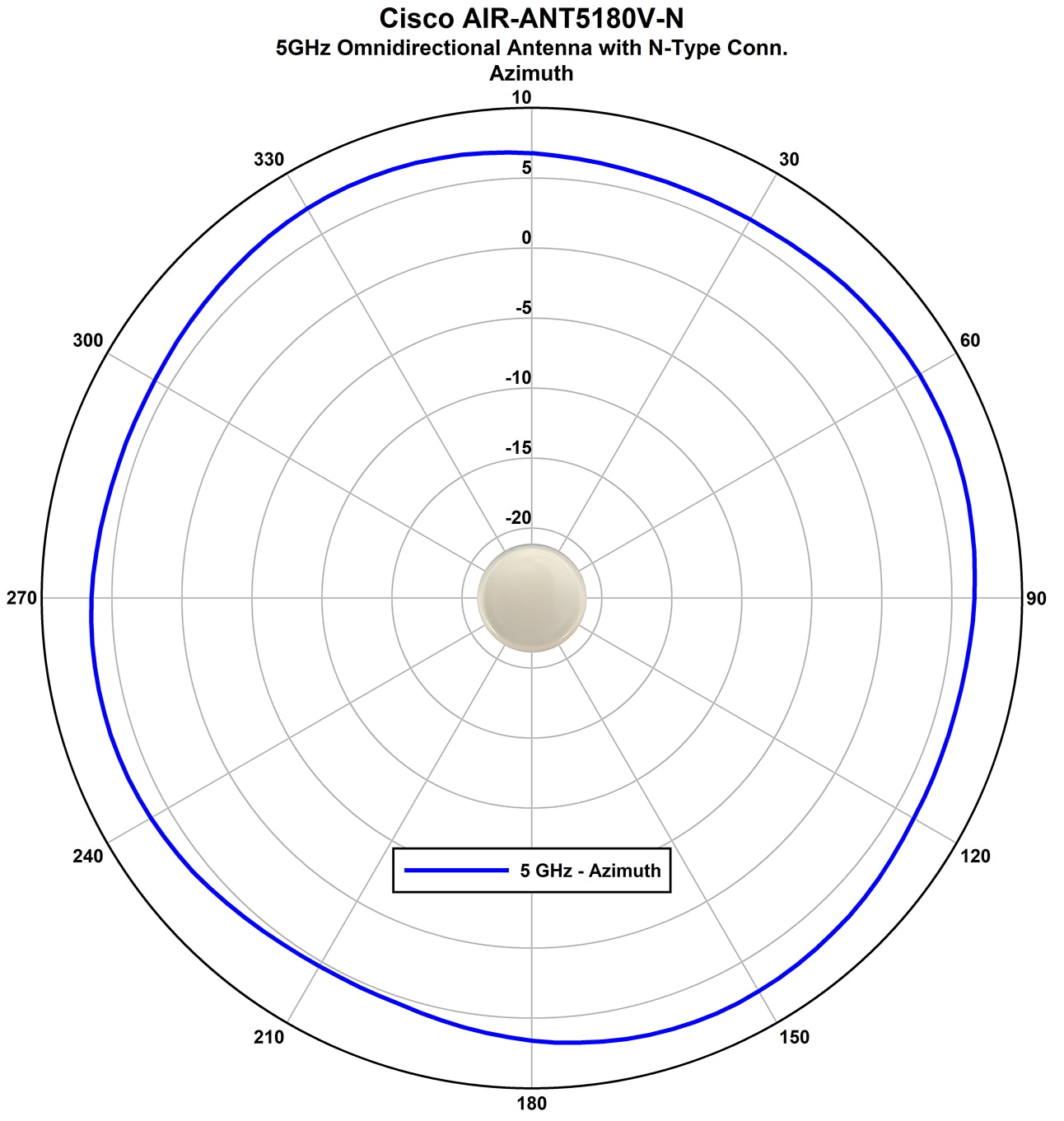

Figure 47. AIR-ANT5180V-N：5 GHz 無指向性アンテナの放射パターン（方位角）
Figure 48. AIR-ANT5180V-N：5 GHz 無指向性アンテナの放射パターン（仰角）

サポートされる外部アンテナ

次の表に、C9124AXE アクセスポイントでサポートされる外部アンテナを示します。

1

Port 1

2.4 GHz 帯域および 5 GHz 帯域をサポート

SIA をサポート

コネクタタイプ：N メス型バルクヘッド

4

ポート 4

2.4 GHz 帯域および 5 GHz 帯域をサポート

コネクタタイプ：N メス型バルクヘッド

2

Port 2

2.4 GHz 帯域および 5 GHz 帯域をサポート

コネクタタイプ：N メス型バルクヘッド

5

ポート 5

5 GHz 帯域のみをサポート

SIA をサポート

コネクタタイプ：N メス型バルクヘッド

3

ポート 3

2.4 GHz 帯域および 5 GHz 帯域をサポート

SIA をサポート

コネクタタイプ：N メス型バルクヘッド

6

ポート 6

5 GHz 帯域のみをサポート

コネクタタイプ：N メス型バルクヘッド
表 1. 9124AXE アクセスポイントでサポートされる外部アンテナ

PID

アンテナ利得（dBi）

Antenna Name

2.4 GHz

5 GHz

AIR-ANT2547V-N

4

7

Cisco Aironet デュアルバンド無指向性共線アレイアンテナ（白）

コネクタ：N オス型

AIR-ANT2547VG-N

4

7

Cisco Aironet デュアルバンド無指向性共線アレイアンテナ（グレー）

コネクタ：N オス型

AIR-ANT2547VG-NS

4

7

Cisco Aironet デュアルバンド無指向性共線アレイ（グレー）、Self-Identifying Antenna

コネクタ：N オス型

AIR-ANT2588P4M-NS=

8

8

Cisco Aironet 2.4 GHz/5 GHz 8 dBi 4 要素デュアル偏波パッチ Self-Identifying Antenna

コネクタ：N メス型バルクヘッド

AIR-ANT2450V-N=

5

—

Cisco Aironet 5 GHz 無指向性アンテナ

AIR-ANT2480V-N=

8

—

Cisco Aironet 8 GHz 無指向性アンテナ

AIR-ANT2413P2M-N=

13

—

Cisco Aironet 2.4 GHz 13 dBi 指向性アンテナ

AIR-ANT2413P2M-NS =

13

—

Cisco Aironet 2.4 GHz 13 dBi 指向性アンテナ（Self-Identifying）

AIR-ANT5180V-N=

—

8

Cisco Aironet 8 GHz 無指向性アンテナ

AIR-ANT5114P2M-N=

—

14

Cisco Aironet 5 GHz 14 dBi 指向性アンテナ

AIR-ANT5114P2M-NS =

—

14

Cisco Aironet 5 GHz 14 dBi指向性アンテナ（Self-Identifying）

AIR-ANT2568VG-N

6

8

Cisco Aironet デュアルバンド全方向性アンテナ

AIR-ANT2568VG-NS

6

8

Cisco Aironet デュアルバンド無指向性アンテナ（Self-Identifying）

AIR-ANT2513P4M-N=

13

13

Cisco Aironet 4 ポートデュアルバンド偏波ダイバーシティ アレイ アンテナ

AIR-ANT2513P4M-NS=

13

13

Cisco Aironet 4 ポートデュアルバンド偏波ダイバーシティ アレイ アンテナ（Self-Identifying）

これらのアンテナの取り付け手順および詳細情報については、次のアンテナ ガイドを参照してください。

http://www.cisco.com/c/en/us/support/wireless/aironet-antennas-accessories/products-installation-guides-list.html

アンテナを取り付けるときは、安全に関する注意事項に従います。安全に関する情報については、アンテナを取り付ける際の安全上の注意 を参照してください。

サードパーティ製アンテナ

シスコは、サード パーティ製アンテナをサポートしません。サード パーティ製アンテナの RF 接続とコンプライアンスについてはユーザの責任となります。シスコは、サード パーティ製アンテナを推奨しておらず、Cisco Technical Assistance Center ではサードパーティ製アンテナに対していかなるサポートも提供できません。シスコの FCC Part 15 コンプライアンスは、シスコのアンテナまたはシスコのアンテナと同じ設計と利得を持つアンテナでのみ保証されます。

Cisco Flexible Antenna Port

C9124AXE アクセスポイントの Cisco Flexible Antenna Port 機能は、デュアルバンドまたはシングルバンドのアンテナを同じ AP でサポートできます。これは、ワイヤレス LAN コントローラから CLI コマンドを使用して設定できます。

電源

Cisco Catalyst 9124AX シリーズ屋外用アクセスポイント は、次の電源に対応しています。


DANGER

装置は、必ず、IEC 60950 に基づいた安全基準の安全超低電圧（SELV）の要件に準拠する DC 電源に接続してください。ステートメント 1033


Caution
PoE オプションおよび操作の対応するモードに関しては、Table 1 を参照してください。

Caution
AP を屋外または水気の多い場所や湿度の高い場所に設置する場合は、National Electrical Code（NEC）の Article 210 で要求されているように、AP に電力を供給する AC 分岐回路に漏電遮断器（GFCI）を装備する必要があります。

電源アダプタ

Cisco Catalyst 9124AX シリーズ屋外用アクセスポイントは、次の DC 電源アダプタをサポートしています。

  • PID AIR-PWRADPT-RGD2=

パワー インジェクタ

Cisco Catalyst 9124AX シリーズ屋外用アクセスポイント は、次のパワーインジェクタをサポートしています。

  • AIR-PWRINJ-60RGD1=

  • AIR-PWRINJ-60RGD2=

  • AIR-PWRINJ7=

  • AIR-PWRINJ6=


Caution
AP を屋外または水気の多い場所や湿度の高い場所に設置する場合は、National Electrical Code（NEC）の Article 210 で要求されているように、AP に電力を供給する AC 分岐回路に漏電遮断器（GFCI）を装備する必要があります。

イーサネット（PoE）ポート

この AP は、イーサネット アップリンク ポートをサポートします（PoE 入力にも対応）。AP のイーサネット アップリンク ポートは、RJ-45 コネクタ（耐候性）を使用して AP を 100BASE-T、1000BASE-T、または 2.5GBASE-T ネットワークにリンクします。イーサネットケーブルは、イーサネットデータの送受信のほか、必要に応じて、パワーインジェクタまたは適切に電源が供給されるスイッチポートからのインラインパワーの供給に使用されます。


Tip
AP は、イーサネットと電源の信号を感知して、ケーブル接続に合った内部回路に自動的に切り替えます。

イーサネットケーブルには、シールド付きの屋外用カテゴリ 5e（CAT 5e）以上の定格ケーブルを使用してください。AP は、イーサネットと電源の信号を感知して、ケーブル接続に合った内部回路に自動的に切り替えます。
