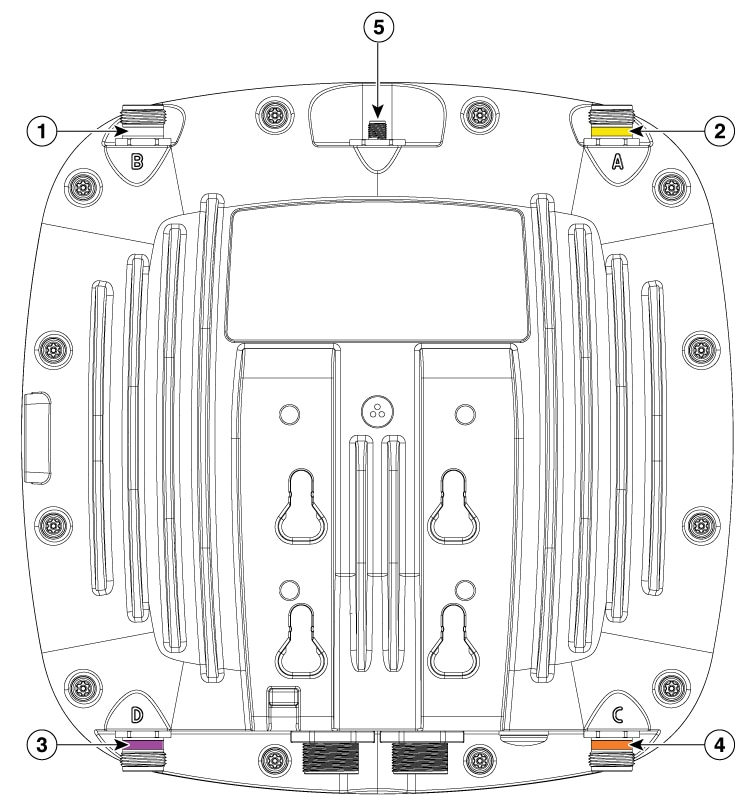

次の図は、AP のベース部と側面にあるさまざまなコネクタとポートを示しています。

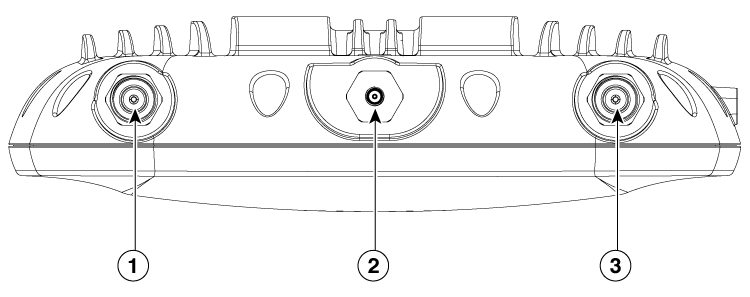

上部のコネクタとポート

1	ポート A このポートは 6 GHz と SIA をサポートしています。 黄色のバンド	3	ポート B このポートは 6 GHz アンテナのみをサポートしています。 無色のバンド
2	SMA コネクタポート このポートは GNSS アンテナにのみ接続します。

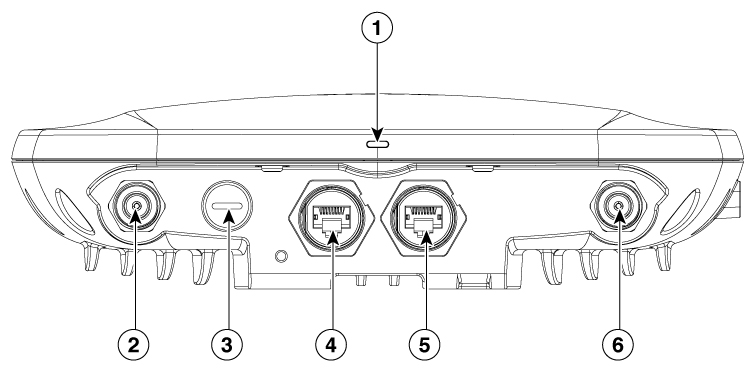

ベース部のコネクタとポート

1	LED	4	コンソール ポート ポートを使用しない場合は、カバープラグを取り外さないでください。取り外すと、AP に水が浸入する可能性があります。
2	ポート C 2.4 GHz および 5 GHz アンテナ オレンジ色のバンド	5	2.5 G mGig PD（PoE 入力）イーサネットポート ポートを使用しない場合は、カバープラグを取り外さないでください。取り外すと、AP に水が浸入する可能性があります。
3	リセットボタン（キャップで覆われています）	6	ポート D 2.4 GHz、5 GHz、および SIA アンテナ 紫色のバンド

側面のコネクタおよびポート

1

アース パッド

CW9163E AP は、次のパワーインジェクタモデルをサポートしています。

• AIR-PWRINJ7=

• AIR-PWRINJ6=

• IW-PWRINJ-60RGDMG=

• MA-INJ-6

• MA-INJ-4

  （注）	MA-INJ-4 パワーインジェクタは、サポート終了（EOL）の段階にあります。これらのインジェクタをすでに所有しているお客様は、 CW9163E AP で引き続き使用できます。

注意	AP を屋外または水気の多い場所や湿度の高い場所に設置する場合は、National Electrical Code（NEC）の Article 210 で要求されているように、AP に電力を供給する AC 分岐回路に漏電遮断器（GFCI）を装備する必要があります。

この AP は、イーサネット アップリンク ポートをサポートします（PoE 入力にも対応）。AP のイーサネット アップリンク ポートは、RJ-45 コネクタ（耐候性）を使用して AP を 100BASE-T、1000BASE-T、または 2.5GBASE-T ネットワークにリンクします。イーサネットケーブルは、イーサネットデータの送受信のほか、必要に応じて、パワーインジェクタまたは適切に電源が供給されるスイッチポートからのインラインパワーの供給に使用されます。

ヒント	AP は、イーサネットと電源の信号を感知して、ケーブル接続に合った内部回路に自動的に切り替えます。

イーサネットケーブルには、シールド付きの屋外用カテゴリ 5e（CAT 5e）以上の定格ケーブルを使用してください。AP は、イーサネットと電源の信号を感知して、ケーブル接続に合った内部回路に自動的に切り替えます。
