Cisco 8500 シリーズ ワイヤレス コントローラ インストレーション ガイド

統合管理モジュール

統合管理モジュール（IMM）は、サービス プロセッサの機能を組み合わせたものです。IMM は、高度なサービスプロセッサ制御、モニタリング、およびアラート機能を提供します。環境条件がしきい値を超えた場合、またはシステム コンポーネントに障害が発生した場合、IMM は LED を点灯して問題の診断を助け、イベント ログのエラーの記録および問題のアラートを行います。IMM は、次の業界標準のインターフェイスを使用してリモート サーバ管理を提供します。

• 簡易ネットワーク管理プロトコル（SNMP）バージョン 3

• Web ブラウザ

追加情報については、『 Integrated Management Module User Guide 』を参照してください。

ライト パス診断

ライト パス診断は、問題を診断するのに役立つ LED を提供します。ライト パス診断の詳細については、「ライト パス診断パネル」を参照してください。

FCC 安全基準

シスコの許可なしに装置を改造した場合、装置がクラス A のデジタル装置に対する FCC 要件に準拠しなくなることがあります。その場合、装置を使用するユーザの権利が FCC 規制により制限されることがあり、ラジオまたはテレビの通信に対するいかなる干渉もユーザ側の負担で矯正するように求められることがあります。

この機器は、FCC 規定の Part 15 に基づくクラス A デジタル デバイスの制限に準拠していることがテストによって確認済みです。これらの制限は、商業環境で装置を使用したときに、干渉を防止する適切な保護を規定しています。この装置は、無線周波エネルギーを生成、使用、または放射する可能性があり、この装置のマニュアルに記載された指示に従って設置および使用しなかった場合、ラジオおよびテレビの受信障害が起こることがあります。住宅地でこの装置を使用すると、干渉を引き起こす可能性があります。その場合には、ユーザ側の負担で干渉防止措置を講じる必要があります。

干渉をなくすには、次の方法を試してください。

• 周囲温度が 50 ～ 95 °F（10 ～ 35 °C）であることを確認します。ラックまたは閉ざされた空間に設置した場合の温度上昇を考慮に入れてください。

• 複数の Cisco 8500 シリーズ ワイヤレス コントローラを装置ラックに設置する場合は、ラック内のすべての機器が安全に稼働可能な定格電源が使用されていることを確認してください。

• コントローラを設置する前に、完全にアースされていることを確認してください。

表記法

誤って行うと危険が生じる可能性のある操作については、安全上の警告が記載されています。各警告文に、警告を表す記号が記されています。特定の警告は、それらの警告が適用される項に記載されています。

警告 「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。警告の各国語版については、各警告文の末尾に提示されている番号をもとに、この機器に付属している各国語で記述された安全上の警告を参照してください。ステートメント 1071 これらの注意事項を保管しておいてください。

警告

次の警告は、一般的な警告で、マニュアル全体に適用されます。特定の警告は、それらの警告が適用される項に記載されています。

警告 バッテリが適正に交換されなかった場合、爆発の危険があります。交換用バッテリは元のバッテリと同じものか、製造元が推奨する同等のタイプのものを使用してください。使用済みバッテリは、製造元の指示に従って処分してください。ステートメント 1015

警告 設置手順を読んでから、システムを電源に接続してください。ステートメント 1004

警告 この装置の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 1030

警告 本製品の最終処分は、各国のすべての法律および規制に従って行ってください。 ステートメント 1040

警告 クラス 1 レーザー製品です。ステートメント 1008

規制準拠と安全性に関する情報

（注） Cisco 8500 シリーズ ワイヤレス コントローラの翻訳版の安全性に関する情報については、 を参照してください。

（注） Cisco 8500 シリーズ ワイヤレス コントローラの規制に関する情報については、 を参照してください。

必要なハードウェア

Electronics Industries Alliance（EIA）ラックに Cisco 8500 シリーズ ワイヤレス コントローラを設置するには、次の機器が必要です。

• Cisco 8500 シリーズ ワイヤレス コントローラ

• ネットワーク ケーブル

• EIA 規格ラック内の 1 ラック ユニット（RU）の空きスペース

• 1 つまたは 2 つのシスコ SFP-10G-SR モジュールおよび対応する光ケーブル

• ラック マウント キット（Cisco 8500 シリーズ ワイヤレス コントローラに同梱されています）

• シリアル コンソール ケーブル

AIR-CT85DC-K9 を設置するには、Cisco 8500 シリーズ ワイヤレス コントローラの DC バージョン、12 AWG の銅ケーブルおよび適切な終端コネクタが必要です。詳細については、「コントローラの電源投入」を参照してください。

（注） この装置をネジ穴ラックに設置する場合は、ネジ穴ラックに合ったネジと、それらのネジに適したドライバまたはトルクス ドライバを使用する必要があります。

CLI コンソールの要件

コントローラ コンソールに接続するには、次の機器が必要です。

• ラップトップ、デスクトップ、またはパームトップ上の ANSI または VT-100 ターミナル エミュレータ アプリケーション

（注） Cisco WCS およびコントローラの各リリース間の互換性については、次の URL で入手できる最新の『Release Notes for Cisco 8500 Series Wireless Controller』を参照してください。http://www.cisco.com/en/US/products/ps12722/prod_release_notes_list.html

システム設定パラメータ

次の初期設定パラメータをワイヤレス LAN またはネットワークの管理者から入手してください。

• システム（コントローラ）の名前。

• 管理ユーザ名とパスワード。

• サービス ポート インターフェイスの IP アドレス コンフィギュレーション プロトコル（無しか、または DHCP）。

• 管理インターフェイス（DS ポートまたはネットワーク インターフェイス ポート）IP アドレス。

（注） サービス ポート インターフェイスと管理インターフェイスは異なるサブネットにある必要があります。

• 管理インターフェイスのネットマスク アドレス。

• 管理インターフェイスのデフォルト ルータ IP アドレス。

• VLAN ID（管理インターフェイスが VLAN に割り当てられている場合。タグなし VLAN の場合は 0）。

• ディストリビューション システムの物理ポート番号。背面パネルの 10 ギガビット イーサネット ポート（SFP+ 10G モジュール搭載）の場合は 1 ～ 2。

• クライアントが IP アドレスを取得するためのデフォルト DHCP サーバの IP アドレス。

• 仮想ゲートウェイの IP アドレス（架空で未割り当ての IP アドレス、たとえば 1.1.1.1。すべての Cisco Wireless LAN Controller レイヤ 3 Security Manager と Mobility Manager で使用）。

• Cisco ワイヤレス LAN コントローラ モビリティ グループの名前（必要な場合）。

• WLAN 1 の 802.11 ネットワーク名（SSID）。これは、アクセス ポイントがコントローラに接続するときに使用するデフォルト SSID になります。

• クライアントからスタティック IP アドレスを許可するかどうか。

– Yes に設定すると使い勝手は良くなりますが、セキュリティは低下します（セッションがハイジャックされる可能性があります）。

– No に設定すると使い勝手は悪くなりますが、セキュリティが向上し、Windows XP デバイスに適しています。

• RADIUS サーバの IP アドレス、通信ポート、およびシークレット（RADIUS サーバを設定している場合）。

• このインストールの国番号。国番号の詳細については、『Cisco Wireless LAN Controller Configuration Guide』を参照してください。このガイドは、cisco.com から入手できます。

• 802.11a、802.11b、および 802.11g ネットワークのステータス（enabled または disabled）。

• 無線リソース管理（RRM）のステータス（enabled または disabled）。

• IMM アクセスにスタティック IP アドレスを使用している場合は、統合管理モジュール（IMM）の IP アドレス。IMM は、サービス ポートとの共有ポート、または専用 IMM イーサネット ポートも使用できます。

一般的な注意事項

怪我やコントローラの破損を防止するため、次の点に注意してください。

• 製品は、ラジエータ、ヒート レジスタ、ストーブ、アンプ、またはその他の熱を発する製品から離れた場所に配置してださい。

• 湿気の多い場所では、製品を使用しないでください。

• 製品の開口部から異物を入れないでください。

• 感電による怪我を防止するため、製品のラックを開けないでください。

レーザー デバイス

レーザー デバイスは、コントローラの DVD 内に使用されています。お客様のサイトでの DVD の使用法は定義されていません。

危険な放射線の被爆リスクを軽減するために、次に従ってください。

• レーザー デバイスのラックを開けようとしないでください。ユーザが保守できるコンポーネントは収納されていません。

• レーザー デバイスに対して、ここに指定されている以外の制御、調整、および手順を行わないでください。

• レーザー デバイスを修理できるのは、シスコ認定のサービス技術者だけです。

スペースおよびエアーフロー要件

EIA 規格のラックにコントローラを設置します。コントローラごとに 1 ラック ユニットが必要です。

コントローラおよびすべてのケーブルに手が届くことを確認します。

• コントローラが、10/100/1000BASE-T/10G ポートに接続しているすべての装置から 328 フィート（100 m）相当の距離の範囲内にあることを確認します。光ファイバ ケーブルの仕様については、「ネットワークへの接続（ディストリビューション システム）」を参照してください。

• 電源コードが、アースされている 110 または 220 VAC のコンセントに届くことを確認します。

コントローラの後ろ側にすべてのケーブルおよびコネクタが収まる十分なスペースがあることを確認します。

• ラックの前側に 63.5 cm（25 インチ）以上の空間を確保します。

• ラックの後ろ側に 76.2 cm（30 インチ）以上の空間を確保します。

• ラックの背面から、別のラックまたはラックの列の背面まで、121.9 cm（48 インチ）以上の空間を確保します。

温度要件

装置が安全で正常に動作するように、通気がよく温度管理の行き届いた場所にシステムを設置または配置してください。

装置をラックに設置した場合の温度上昇を考慮に入れて、動作温度が 10 ～ 35 °C（50 ～ 95 °F）であることを確認してください。

電力要件

この装置は、情報テクノロジー装置の設置について規定した、ご使用の地域の電気規格に従って資格のある電気技師が設置する必要があります。この装置は、NFPA 70、1999 Edition（National Electric Code）、および NFPA-75、1992（Code for Protection of Electronic Computer/Data Processing Equipment）で規定されているシステム構成で動作するように設計されています。オプションの電気定格については、製品の定格ラベルまたはそのオプションに付属のユーザ マニュアルを参照してください。

複数のコントローラを設置するときは、安全にすべての装置に電力を供給するために追加の配電デバイス（PDU）を使用する必要がある場合があります。次のガイドラインに従ってください。

• 使用可能な AC 電源分岐回路間でコントローラの電力負荷を分散する必要があります。

• AC バージョンの AIR-CT8510-K9 を使用している場合は、システム全体の AC 電流負荷が分岐回路の AC 定格電流の 80 パーセントを超過しないように注意してください。

• この装置に共通の電源出力ストリップを使用しないでください。

• コントローラには別個の電気回路を用意します。

「電源への 8500 の DC バージョンの AIR-CT85DC-K9 の接続」の手順に従って、DC 電源に DC バージョンの AIR-CT85DC-K9 を接続します。

Cisco 8500 シリーズ ワイヤレス コントローラの電源装置

Cisco 8500 シリーズ ワイヤレス コントローラには、電源装置が 2 台あります。

警告 この装置には複数の電源装置接続が存在する場合があります。すべての接続を取り外し、装置の電源を遮断する必要があります。ステートメント 1028

バッテリ

コントローラには、過塩素酸塩が含まれているリアルタイム クロック バッテリまたはコイン セル バッテリが搭載されている可能性があり、カリフォルニア州でリサイクルまたは廃棄処分にするときは特別な取り扱いが必要になる場合があります。

廃棄処分の情報については、次のリンクを参照してください。

http://www.dtsc.ca.gov/hazardouswaste/perchlorate

アース要件

コントローラは、正常な動作と安全を確保するため、適切にアースする必要があります。米国では、NFPA 70、1999 Edition（National Electric Code）、Article 250 のほか、地域の建築基準法に従って装置を設置する必要があります。カナダでは、カナダ規格協会の CSA C22.1、Canadian Electrical Code に従って装置を設置する必要があります。その他のすべての国では、国際電気標準会議（IEC）Code 364、Part 1 ～ 7 など、地域または国内の電気配線規制に従って装置を設置する必要があります。

さらに、設置に使用する分岐配線やコンセントなどのすべての配電デバイスが、記載された、または認証されたアースタイプ デバイスであることを確認してください。同一電源に複数のシステムを接続すると、高い漏れ電流が発生するため、シスコでは、建物の分岐回路に恒久的に配線されている PDU、または工業用プラグに配線される切り離し不可能なコードが装着された PDU を使用することを推奨しています。NEMA ロック式プラグや、IEC 60309 に準拠したプラグは、この目的に適合していると見なされます。コントローラに共通の電源出力ストリップの使用は推奨されません。

ラックに関する警告

警告 ラックへのユニットの設置や、ラック内のユニットの保守作業を行う場合は、負傷事故を防ぐため、システムが安定した状態で置かれていることを十分に確認してください。次のガイドラインは、安全に作業を行ってもらうために用意してあります。（1）この装置は、ラックに 1 つだけの場合は、一番下に搭載するようにしてください。 （2）ラックに複数の装置を設置する場合は、最も重い装置を一番下に設置して、下から順番に取り付けます。 （3）ラックにスタビライザが付いている場合は、スタビライザを取り付けてから、ラックへの装置の設置やラック内の装置の保守を行ってください。 ステートメント 1006

パッケージの内容物

各コントローラ パッケージには次のアイテムが含まれています。

• Cisco 8500 シリーズ ワイヤレス コントローラ

• ラック マウント キット X 1

• 電源コード（AIR-CT8510-K9 のみ）X 2

• 10 Gb SFP+ カード用のコンソール ケーブル X 1

• 『Regulatory Compliance and Safety Information for the Cisco 8500 Series Wireless Controller』

• シスコ製品登録カードおよびシスコのドキュメンテーション フィードバック カード

ユニバーサル ラック マウント キットを使用したラック キャビネットへのコントローラの設置

安全性とケーブル接続の情報については、ラック キャビネットに付属のマニュアルを参照してください。ラック キャビネットにコントローラを設置する前に、次のガイドラインを確認してください。

• ラック キャビネットに本装置を設置するには、2 人以上が必要です。

• 室温は、35 °C（95 °F）未満に保ってください。

• 通気孔をふさがないでください。通常、15 cm（6 インチ）のスペースで十分なエアーフローを確保できます。

• ラック キャビネットに設置したコントローラの上部や下部のスペースを空けたままにしないでください。コントローラ コンポーネントの破損を防止するため、必ずブランク フィラー パネルを取り付けて空いたスペースを覆い、適切に換気されるようにしてください。

• コントローラの設置には、穴あき型ドアの付いたラック キャビネットのみを使用してください。

• デバイスの設置は、ラック キャビネットの一番下から始めるように計画してください。

• 最も重いデバイスをラック キャビネットの一番下に設置してください。

• 一度に複数のデバイスをラック キャビネットの外側に張り出させないでください。

• 作業しやすいように、設置時はラック ドアとサイド パネルを取り外してください。

• コントローラは、正しく接地されたコンセントに接続してください。

• ラック キャビネットに複数のデバイスを設置する場合は、電源コンセントの過負荷が発生しないようにしてください。

• コントローラは、次の要件を満たすラックに設置してください。

– 前面の取り付けフランジから前面扉の内側までの奥行きが 70 mm（2.76 インチ）以上。

次の図は、コントローラをラック キャビネットに設置するために必要な品目を示しています。品目が不足または破損している場合は、購入店にお問い合わせください。

（注） 一部の品目は、ラック取り付けキットではなく、コントローラに付属しています。

（注） 四角穴のラックにケージ バー、丸穴のラックにクリップ ナット、およびネジ穴のラックには各自で用意するネジ、またはこのキットに付属のネジを使用してください。

（注） ラック取り付けキットのスライド レールに輸送用取り付けネジが付いていた場合は、それらのネジを外してから次の設置手順に取り掛かってください。

ステップ 1 ラック内でコントローラの設置が可能な 1 U スペースを選択します。丸穴または四角穴のラックの場合は、ラック前面の両側にある下方の U の中央の穴と一番下の穴（任意で上の穴）にケージ バーまたはクリップ ナットを取り付けます。次に、ラック背面の両側にある下方の U の上側の穴と一番下の穴にケージ バーまたはクリップ ナットを取り付けます。

ステップ 2 ドライバを使用して、取り付けレールの内側の選択した穴にケージ バーまたはクリップ ナット（ラックに応じて）を取り付けます。

ステップ 3 レールの奥行きは、17 インチ（432 mm）から 31.25 インチ（794 mm）まで調節できます。奥行きを調節するには、支柱のナットを緩め、前面と背面のスライド レール フランジ間の距離と、ラック キャビネットの前面と背面の EIA レール間の距離が一致するまでブラケットをスライドさせます。さらに調節する必要がある場合は、ナットを取り外し、ブラケットを支柱（A、B、C、および D）の適切なセットに移動させてから、ナットを再び取り付けて締めます。

ステップ 4 支持ブラケットを取り外すには、ネジを外し（ 1 ）、スライド レールの背面からブラケットを取り外します（ 2 ）。

ステップ 5 取り付けブラケットを取り外すには、ネジ（ 1 ）と（ 3 ）を外します。ブラケット（ 2 ）と（ 4 ）をスライド レールの後部から引き抜きます。

ステップ 6 下方の U の下の穴にネジを取り付けて、スライド レールの前部と EIA ラッチをラック キャビネットの前面に接合します。次に、下方の U の中央の穴に別のネジを取り付けて、スライド レールの前部をラック キャビネットの前面に接合します。

（注） スライドをラックに固定するときは、ネジが付いており、フランジがわずかに動くことを確認してください。ステップ 9 で、ドライブを使用してネジを完全に締めます。

（注） 丸穴または四角穴（ネジ穴ではない）のあるラックにこのシステムを設置する場合は、前面取り付けブラケットに 12 ～ 24 本のネジ（六角頭 M6 ネジではない）を使用します。

ステップ 7 下方の U の上の穴と下の穴で 2 本のネジを使用して、スライド レールの後部をラック キャビネットの背面に接合します。

ステップ 3 から ステップ 7 までを繰り返して、残りのスライド レールをラックに取り付けます。

ステップ 8 所定の位置にカチッとはまるまで、スライド レールを 2 回前方に引きます（ 1 ）。コントローラを慎重に持ち上げてから、スライド レール上で所定の位置に合わせて傾け、コントローラの背面ネイル ヘッド（ 2 ）がスライド レールの背面スロット（ 3 ）とぴったり合うようにします。背面ネイル ヘッドが 2 つの背面スロットにはまるまでコントローラをスライドさせてから、残りのネイル ヘッドがスライド レールの残りのスロットにはまるまでコントローラの前面をゆっくり下ろします（ 4 ）。前部ラッチ（ 5 ）がネイル ヘッド上をスライドすることを確認します。

ステップ 9 スライド レール上にあるロック レバー（ 1 ）を上に動かし、コントローラ（ 2 ）をラックの奥へ、カチッと所定の位置にはまるまで押し込みます。

システムを 2 回押し引きして、適切にスライドすることを確認します。システムはできるだけラックの奥へ押し込みますが、ドライバでネジを扱えるようにしておきます。次に、ドライバでネジを締めます。

ステップ 10 コントローラがカチッと所定の位置にはまるまで、ラックの奥へスライドさせます。コントローラをラックから引き出すには、リリース ラッチ（ 1 ）を押します。

（注） ラック キャビネットを移動するときや、振動プローブのエリアにラック キャビネットを設置する場合は、コントローラの前面にオプションの M6 ネジ（2）を挿入します。

ラックからコントローラを取り外すには、これらの手順を逆に行っていきます。この情報は、今後のために、コントローラのマニュアルと一緒に保管してください。

前面パネルのコンポーネント

• ラック リリース ラッチ： コントローラをラックから取り外すには、コントローラの前端両側にあるラッチを押します。

• ハード ディスク ドライブ ステータス LED： この LED は、SAS ハード ディスク ドライブのステータスを示すためのものです。この LED が点灯しているときは、ドライブに障害が発生していることを示しています。この LED がゆっくり（1 秒に 1 回）点滅しているときは、ドライブが再構築中であることを示しています。この LED がすばやく（1 秒に 3 回）点滅しているときは、コントローラがドライブを識別していることを示しています。

• ハード ディスク ドライブのアクティビティ LED ：各ホットスワップ ハード ディスク ドライブにはアクティビティ LED があり、この LED が点滅しているときは、ドライブが使用中であることを示しています。

• 光ドライブ イジェクト ボタン： DVD ドライブから DVD または CD を取り出すには、このボタンを押します。

• 光ドライブのアクティビティ LED： この LED が点灯しているときは、DVD ドライブが使用中であることを示しています。

• オペレータ情報パネル： このパネルには、コントローラのステータスに関する情報を提供するコントロールと LED が含まれています。オペレータ情報パネルのコントロールと LED の詳細については、「オペレータ情報パネル」を参照してください。

• オペレータ情報パネル リリース ラッチ： ライト パス診断パネルを引き出し、ライト パス診断の LED とボタンが見えるようにするには、青色のリリース ラッチを左にスライドさせます。ライト パス診断の詳細については、「ライト パス診断パネル」を参照してください。

• ビデオ コネクタ： このコネクタにモニタを接続します。コントローラの前面および背面にあるビデオ コネクタは、同時に使用できます。コントローラの設定と管理は、シリアル コンソール接続経由だけでサポートされます。直接コントローラに接続されたキーボードとモニタを使用するコントローラの設定と管理は、サポートされていません。

（注） 最大ビデオ解像度は 1600 x 1200、75 Hz です。

• USB コネクタ： USB マウスやキーボードなどの USB デバイスをこれらのいずれかのコネクタに接続します。通常の動作中、この USB スロットは Cisco 8500 シリーズ ワイヤレス コントローラでは使用されません。

オペレータ情報パネル

図 1-3 に、オペレータ情報パネルにあるコントロールと LED の詳細なビューを示します。

図 1-3 Cisco 8500 オペレータ情報パネルの拡大図

オペレータ情報パネル コンポーネント

• 電源制御ボタンおよび電源オン LED： コントローラを手動でオンやオフにしたり、省電力状態から起動したりするには、このボタンを押します。電源オン LED の状態は次のとおりです。

– 消灯： 電力が供給されていないか、電源装置または LED 自体に障害が発生しています。

– 高速点滅（1 秒に 4 回）： コントローラはオフになっており、オンにする準備が整っていません。電源制御ボタンはディセーブルになります。この状態は、約 20 ～ 40 秒間続きます。

– 低速点滅（1 秒に 1 回）： コントローラはオフになっており、オンにする準備が整っています。電源制御ボタンを押すと、コントローラがオンになります。

– 点灯： コントローラはオンです。

– 徐々に退色する点滅： コントローラは省電力状態にあります。コントローラを復帰させるには、電源制御ボタンを押すか、IMM Web インターフェイスを使用します。IMM Web インターフェイスにログインする方法の詳細については、『 Integrated Management Module User's Guide 』を参照してください。

• イーサネット アクティビティ LED： これらの LED のいずれかが点灯しているときは、コントローラが、その LED に対応するイーサネット ポートに接続されたイーサネット LAN との間で信号を送信または受信していることを示しています。

• システムロケータ ボタン/LED： 他のサーバ間でコントローラの位置を視覚的に特定するには、このブルーの LED を使用します。この LED は、存在検出ボタンとしても使用されます。この LED は、IMM によって制御されます。システムロケータ ボタンを押すと、LED が点滅し、ボタンを再び押してオフにするまで点滅し続けます。他のサーバ間でコントローラの位置を視覚的に特定するには、ロケータ ボタンを押します。

• システム情報 LED： このオレンジの LED が点灯しているときは、非クリティカル イベントが発生していることを示しています。IMM は、問題の診断および修正に使用できます。

• システムエラー LED： このオレンジの LED が点灯しているときは、システム エラーが発生していることを示しています。システムエラー LED は、コントローラの背面にもあります。オペレータ情報パネルの上にあるライト パス診断パネルの LED の点灯は、エラーの特定にも役立ちます。この LED は、IMM によって制御されます。

ライト パス診断パネル

ライト パス診断パネルは、オペレータ情報パネルの上部にあります（図 1-4 を参照）。ライト パス診断パネルの LED の追加情報については、 表 1-1 を参照してください。

ライト パス診断パネルを利用するには、オペレータ情報パネルの青色のリリース ボタンを左にスライドさせます。オペレータ パネルのヒンジがシャーシから外れるまで、装置を前方に引き出します。その後、ライト パス診断パネル情報が見えるように、装置を引き下げます。

（注） コントローラからライト パス診断パネルを引き出し、LED またはチェックポイント コードを確認する際は、コントローラの外側にライト パス診断パネルを引き出したままでコントローラを稼働させないでください。パネルをコントローラの外側に出しておく時間は短めにしてください。コントローラが適切に冷却されるように稼働しているときは、ライト パス診断パネルをコントローラ内に留めておく必要があります。

図 1-4 ライト パス診断パネル

図 1-5 に、ライト パス診断パネル上の LED とコントロールを示します。

図 1-5 ライト パス診断パネルのコンポーネント

ライト パス診断パネルのコンポーネント

• REMIND ボタン： このボタンを押すと、前面パネルのシステムエラー LED がリマインド モードになります。リマインド モードでは、問題が修正されるか、コントローラが再起動されるか、新しい問題が発生するまで、システムエラー LED が 2 秒に 1 回点滅します。

システムエラー LED インジケータをリマインド モードにすることにより、最後の障害を認識しているものの、問題を修正するための処置をすぐには取らないことを確認します。リマインド機能は IMM によって制御されます。

• NMI ボタン： このボタンは、マイクロプロセッサに対するマスク不能割り込みを実施するために使用します。このボタンは、Cisco 8500 シリーズ ワイヤレス コントローラによって現在は使用されていません。このボタンは、Cisco TAC 担当者から指示があった場合のみ押してください。

• チェックポイント コード ディスプレイ： このディスプレイには、ブート ブロックおよび POST 時にシステムが停止したポイントを示すチェックポイント コードが表示されます。チェックポイント コードは、UEFI によって作成されたバイト値またはワード値です。このディスプレイには、エラー コードも、コンポーネントの交換の提案も表示されません。

• RESET ボタン： このボタンを押すと、コントローラをリセットし、電源投入時自己診断テスト（POST）を実行できます。ボタンを押すには、ペンまたはまっすぐに伸ばしたペーパー クリップの端を使用しなければならない場合があります。RESET ボタンは、ライト パス診断パネルの右下隅にあります。

背面パネルのコンポーネント

• 10G ポート： ネットワークへのコントローラの接続に、これらのコネクタを使用します。10G コネクタは、10 Gb SFP+ トランシーバのインターフェイスを提供します。サービス ポート コネクタを使用すると、ネットワークは、単一のネットワーク ケーブルを介して IMM と共有できます。IMM の設定に関する補足を参照し、詳細にアクセスしてください。

• 電源コネクタ： このコネクタに電源コードを接続します。

（注） 電源装置 1 は、デフォルト/プライマリ電源です。電源装置 1 が故障した場合は、ただちに交換が必要です。

（注） DC 電源 8510 コントローラには、国ごとに特有の電源コードが一切付属されていません。これらの DC 電源装置の場合は、12G 線（ユーザ支給）を使用し、DC 電源に接続します。

• ビデオ コネクタ： このコネクタにモニタを接続します。コントローラの前面および背面にあるビデオ コネクタは、同時に使用できます。

（注） 最大ビデオ解像度は 1600 x 1200、75 Hz です。

• シリアル コネクタ： シリアル コンソール ケーブルをこのコネクタに接続します。

• USB コネクタ： USB マウスやキーボードなどの USB デバイスをこれらのいずれかのコネクタに接続します。通常の動作中、これらの USB スロットは Cisco 8500 シリーズ ワイヤレス コントローラでは使用されません。

• コンソール ポート： このコンソール ポートは、カスタマーの使用向けではありません。これは、デバッグのために Cisco TAC によって使用されます。コントローラに付属のコンソール ケーブルを廃棄しないでください。

• IMM 10/100 Mbps イーサネット ポート： 専用管理ネットワークを使用してコントローラを管理するには、このポートを使用します。このコネクタを使用する場合、IMM に運用中ネットワークから直接アクセスできません。専用管理ネットワークは、運用中ネットワークからの管理ネットワークのトラフィックを物理的に分離することで、追加のセキュリティを提供します。専用システムの管理ネットワークまたは共有ネットワークを使用するように設定するために、コントローラに付属の immconfig スクリプトを使用できます。

図 1-7 に、コントローラの背面にある LED を示します。

図 1-7 Cisco 8500 シリーズ ワイヤレス コントローラの背面パネルの LED

図 1-8 に、DC 電源装置の LED の詳細を示します。このイメージは AIR-CT85DC-K9 モデルだけに適用されます。

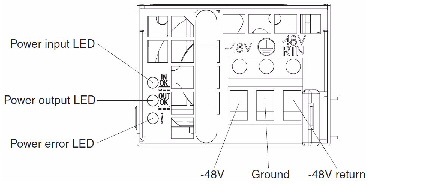

図 1-8 Cisco 8500 シリーズ ワイヤレス コントローラの DC 電源 LED（AIR-CT85DC-K9）

• イーサネット アクティビティ LED： これらの LED が点灯しているときは、コントローラが、イーサネット ポートに接続されたイーサネット LAN との間で信号を送信または受信していることを示しています。

• イーサネット リンク LED： これらの LED が点灯しているときは、イーサネット ポートの 10BASE-T、100BASE-TX、または 1000BASE-TX インターフェイスにアクティブ リンク接続があることを示しています。

• AC 電源 LED： 各ホットスワップ電源装置には、AC 電源 LED と DC 電源 LED があります。AC 電源 LED が点灯しているときは、電源コードを通じて十分な電力が電源装置に供給されていることを示しています。通常の動作中は、AC 電源 LED と DC 電源 LED の両方が点灯します。

• IN OK 電源 LED： 各ホットスワップ DC 電源装置には、IN OK 電源 LED と OUT OK 電源 LED があります。IN OK 電源 LED が点灯しているときは、電源コードを通じて十分な電力が電源装置に供給されていることを示しています。通常の動作中は、IN OK 電源 LED と OUT OK 電源 LED の両方が点灯します。

• DC 電源 LED： 各ホットスワップ電源装置には、DC 電源 LED と AC 電源 LED があります。DC 電源 LED が点灯しているときは、電源装置からシステムに十分な DC 電力が供給されていることを示しています。通常の動作中は、AC 電源 LED と DC 電源 LED の両方が点灯します。

• OUT OK 電源 LED： 各ホットスワップ DC 電源装置には、IN OK 電源 LED と OUT OK 電源 LED があります。OUT OK 電源 LED が点灯しているときは、電源装置からシステムに十分な DC 電力が供給されていることを示しています。通常の動作中は、IN OK 電源 LED と OUT OK 電源 LED の両方が点灯します。

• 10 G リンク ステータス LED： これらの LED はそれぞれ、各 10 Gb SFP+ トランシーバの送受信アクティビティを示します。

• システムエラー LED： この LED が点灯しているときは、システム エラーが発生していることを示しています。ライト パス診断パネル上の LED の点灯は、エラーの特定にも役立ちます。

• 電源オン LED： この LED が点滅ではなく、点灯しているときは、コントローラがオンになっていることを示しています。電源オン LED の状態は次のとおりです。

– 消灯： 電力が供給されていないか、電源装置または LED 自体に障害が発生しています。

– 高速点滅（1 秒に 4 回）： コントローラはオフになっており、オンにする準備が整っていません。電源制御ボタンはディセーブルになります。この状態は、約 20 ～ 40 秒間続きます。

– 低速点滅（1 秒に 1 回）： コントローラはオフになっており、オンにする準備が整っています。電源制御ボタンを押すと、コントローラがオンになります。

– 点灯： コントローラはオンです。

– 徐々に退色する点滅： コントローラは省電力状態にあります。コントローラを復帰させるには、電源制御ボタンを押すか、IMM Web インターフェイスを使用します。IMM Web インターフェイスにログインする方法の詳細については、『 Integrated Management Module User's Guide 』を参照してください。

• システムロケータ LED： 他のサーバ間からコントローラの位置を視覚的に特定するには、この LED を使用します。この LED をリモートから点灯させる場合は、『 Integrated Management Module User's Guide 』を使用してください。

電源装置 LED

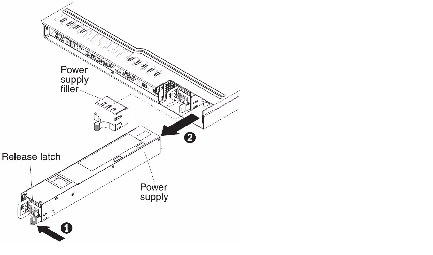

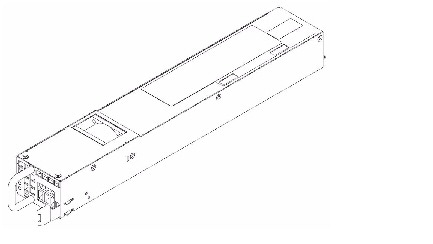

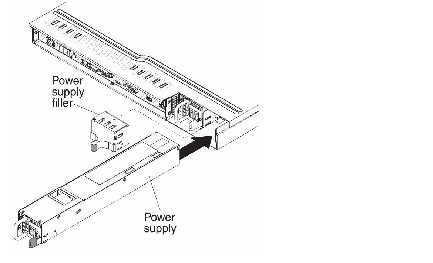

図 1-9 に、Cisco 8500 シリーズ ワイヤレス コントローラの背面にある電源 LED の位置を示します。電源装置の問題解決に関するその他の情報については、 表 1-2 および 表 1-3 を参照してください。

図 1-9 Cisco 8500 シリーズ ワイヤレス コントローラの電源 LED の位置

表 1-2 では、AC 電源装置にある電源装置 LED のさまざまな組み合わせが示す問題と、検出された問題を修正するために提案されるアクションについて説明します。

表 1-3 では、DC 電源装置にある電源 LED のさまざまな組み合わせが示す問題と、検出された問題を修正するために提案されるアクションについて説明します。この表は AIR-CT85DC-K9 モデルだけに適用されます。

Cisco 8500 シリーズ ワイヤレス コントローラの電源機能

Cisco 8500 シリーズ ワイヤレス コントローラに電源を投入する具体的な手順は、「コントローラの電源投入」に記載されています。

コントローラが AC 電源、または AIR-CT85DC-K9 の電源の DC 電源に接続されているがオンになっていないと、オペレーティング システムは起動せず、サービス プロセッサ（統合管理モジュール）を除くすべてのコア ロジックがシャット ダウンされます。ただし、コントローラは、コントローラをオンにするリモート要求など、サービス プロセッサへの要求に応答できます。電源オン LED の点滅は、コントローラが電源に接続されているもののオンになっていないことを示します。

Cisco 8500 シリーズ ワイヤレス コントローラをオンにする

コントローラが電源に接続されてから約 5 秒で、システムが電源に接続されている間の冷却を行うために 1 つまたは複数のファンが動作し始め、電源オン ボタンの LED がすばやく点滅します。コントローラが電源に接続されてから約 20 ～ 40 秒で、電源制御ボタンがアクティブになり（電源オン LED がゆっくり点滅し）、コントローラが電源に接続している間の冷却を行うために 1 つまたは複数のファンが動作を開始します。コントローラをオンにするには、電源制御ボタンを押します。

コントローラがオンのときに電源障害が発生した場合、電源が復旧したときにシステムは自動的に再起動します。

Cisco 8500 シリーズ ワイヤレス コントローラをオフにする

コントローラをオフにして、電源に接続したままにしておくと、コントローラは、コントローラをオンにするリモート要求など、サービス プロセッサへの要求に応答できます。コントローラが電源に接続された状態では、1 つまたは複数のファンが動作し続ける場合があります。コントローラからすべての電力を取り除くには、電源から切り離す必要があります。

重大なシステム障害に対する自動応答として、統合管理モジュール（IMM）がコントローラをオフにする場合があります。

安全にお使いいただくための情報

DC 電源装置を取り付けるには、次の手順に従います。

ステップ 1 コントローラが動作している場合は、サーバと周辺装置をオフにします。

ステップ 2 新しい電源装置を接続する DC 電源の回路ブレーカーをオフにします。DC 電源から電源コードを外します。

ステップ 3 新しい電源装置に DC 電源ケーブルを接続します。

図 1-11 Cisco 8500 シリーズ ワイヤレス コントローラの DC 電源 LED の拡大図

ステップ 4 DC 電源に DC 電源ケーブルのもう一方の端を接続します。線を正しい長さに切断しますが、150 mm（6 インチ）よりも短く切らないでください。電源にリング端子が必要な場合は、電源コードにリング端子を取り付けるために圧着工具を使用する必要があります。リング端子は UL 承認されていて、注 1. で説明する線を収容する必要があります。ピラーの最小公称ネジ直径またはスタッド タイプの端子は、4 mm である必要があります。ネジ タイプの端子の直径は、5.0 mm である必要があります。

ステップ 5 新しい電源装置が接続されている DC 電源の回路ブレーカーをオンにします。

ステップ 6 電源装置のグリーンの電源 LED が点灯し、電源装置が正しく動作していることを示していることを確認します。

電源への 8500 の AC バージョンの AIR-CT8510-K9 の接続

コントローラに AC 電源を適用すると、ブート スクリプトによってオペレーティング システムと保存済みの設定が初期化されます。ユーザ ID とパスワードの入力と、キー設定の詳細の入力を要求するプロンプトが表示されます。

コントローラの電源投入には、次の手順に従います。

ステップ 1 AC 電源コードを 2 台の電源装置の背面に差し込みます（図 1-6）。電源装置を 1 台しか電源に接続しなくてもシステムは正常に機能しますが、コントローラのモニタリング コンポーネントが 2 台目の電源装置が存在しないことを検出して、アラームを発生させます。適切に接地された 100 ～ 240 VAC、50/60 Hz の電源コンセントに電源コードのもう一方の端を接続します。

コントローラに差し込む側の電源コードの端は、IEC 320 標準に準拠しています。

ステップ 2 オペレータ情報パネルにある前面パネルの電源オン/スタンバイ ボタンを使用して、コントローラをオンにします（図 1-3）。

ステップ 3 ログイン プロンプトで、コントローラのユーザ ID とパスワードを入力します。デフォルトのユーザ ID は root、デフォルトのパスワードは password です。

ユーザ ID とパスワードは、大文字と小文字が区別されます。

これで、コントローラのオペレーティング システムにログインできます。

「ブート スクリプトと電源投入時自己診断テストの実行」に進みます。

電源への 8500 の DC バージョンの AIR-CT85DC-K9 の接続

1. DC 電源に DC 電源装置を接続するのに必要な電源ケーブルは、お客様の責任で用意してください。

感電またはエネルギーの危険性のリスクを軽減するために、次に従います。

– 定格 25 アンペアの回路ブレーカーを使用してください。

– 90 ℃ で 2.5 mm ² （12 AWG）の銅線を使用してください。

– 0.62 ニュートン メートル（5.5 インチ ポンド）のトルクで配線端子ネジを締めます。1-35

2. 電源にリング端子が必要な場合は、電源コードにリング端子を取り付けるために圧着工具を使用する必要があります

ブート スクリプトと電源投入時自己診断テストの実行

コントローラを AC 電源に接続すると、ブート スクリプトによってシステムが初期化され、ハードウェア設定が検証され、マイクロコードがメモリにロードされ、オペレーティング システム ソフトウェアのロードが検証され、保存されている設定を使用して自身の初期化が行われます。このテストを実行する前に、「CLI コンソールの接続と使用」の説明に従ってターミナル エミュレータ アプリケーションをコントローラの CLI コンソールに接続する必要があります。ブート スクリプトを実行して電源投入時自己診断テスト（POST）を行うには、次の手順を実行します。

ステップ 1 AC 電源コードをコントローラの背面に差し込み、接地された 100 ～ 240 VAC、50/60 Hz の電源コンセントにもう一方の端を接続します。必ず、両方の電源装置を電源に接続してください。

ステップ 2 電源を入れます。

ステップ 3 CLI 画面で起動を監視します。

ブート スクリプトによって、オペレーティング システム ソフトウェアの初期化（コードのダウンロードと POST 検証）および基本設定が次のサンプル ブート表示に示すように表示されます。

ステップ 4 必要に応じて、[Bootloader Boot Options] メニューを表示するには、Esc キーを押します。

（注） 現在のソフトウェアを実行するには、1 を入力します。前のソフトウェアを実行するには、2 を入力します。または、現在のソフトウェアを実行して、コントローラ設定を出荷時の初期状態にするには、4 を入力します。指示された場合以外は、その他のオプションを選択しないでください。

ステップ 5 残りのプロセスには 2 ～ 3 分かかります。ユーザ ログインのプロンプトが表示されるまで、コントローラをリブートしないでください。

ステップ 6 コントローラが電源投入時自己診断テストに合格した場合は、ブート スクリプトによって Startup Wizard が実行されます。画面の指示に従って、基本設定を入力してください。

コントローラへのログイン

コントローラにログインするには、次の手順を実行します。

ステップ 1 コントローラ CLI にログインするための有効なユーザ名とパスワードを入力します。

（注） Startup Wizard で作成された管理者ユーザ名およびパスワードでは、大文字と小文字が区別されます。

ステップ 2 CLI のルート レベル システム プロンプトが表示されます。

システム プロンプトは、最大 31 文字の任意の英数字で構成される文字列です。システム プロンプトを変更するには、config prompt コマンドを入力します。

（注） アクティビティがない状態が 5 分間続くと、変更を保存せずに自動的に CLI からログアウトされます。config serial timeout コマンドを使用すると、自動ログアウト時間を 0（自動ログアウトしない）～ 160 分の範囲内で設定できます。

（注） 日時が正しく設定されていない場合は、Cisco Aironet Lightweight アクセス ポイントは Cisco 8500 シリーズ ワイヤレス コントローラに接続しません。アクセス ポイントからコントローラへの接続を許可する前に、コントローラの日時を設定してください。

インターフェイス設定とポートの動作の確認

インターフェイスが正しく設定され、コントローラのポートが正常に動作することを確認するには、次の手順を実行します。

ステップ 1 show interface summary と入力します。コントローラの現在のインターフェイス設定が表示されます。

ステップ 2 show port summary と入力します。次の情報が表示され、コントローラとコントローラの管理インターフェイスがマッピングされている Cisco Lightweight アクセス ポイント間のデータ パスとして動作する、コントローラのディストリビューション システム ポートのステータスが示されます。

Up のリンク ステータスは、コントローラのポートが完全に動作することを示します。

ネットワークへの接続（ディストリビューション システム）

Cisco 8500 シリーズ ワイヤレス コントローラでサポートされている SFP+ モジュールは、シスコ SFP-10G-SR です。

シスコ SFP-10G-SR： Cisco 10GBASE-SR モジュールは、標準ファイバ分散データ インターフェイス（FDDI）グレードのマルチ モード ファイバ（MMF）上で 26 m のリンク長をサポートします。2000 MHz*km MMF（OM3）を使用すると、リンク長は最大 300 m まで可能になります。

割り当てるディストリビューション システムの物理ポートの数によっては、コントローラにネットワーク機器を接続するために、標準準拠の光ファイバ ケーブルのみを使用します

（注） PC または UPC コネクタを使用するパッチ コードとの接続だけがサポートされます。APC コネクタを使用するパッチ コードはサポートされません。使用されているすべてのケーブルおよびケーブル アセンブリは、標準に関する項で指定された標準に準拠している必要があります。

コントローラのサービス ポートの接続（任意）

このサービス ポートは、サービス ポート インターフェイスにより制御され、コントローラの帯域外管理と、ネットワーク障害時のシステム復旧とメンテナンスのために割り当てられています。サービス ポート インターフェイスは、ネットワーク トラフィックに使用するインターフェイスとは異なるインターフェイスでコントローラを管理できるようにします。サービス ポートの使用は任意です。

端末エミュレーション プログラムを実行している PC または Cisco WCS を実行する PC から、アウトオブバンド コントローラ管理を実行できます。ネットワーク管理ツールは、コントローラのネットワークを設定およびモニタできるようにする、またはコントローラ GUI を有効にします。ただし、2 種類のいずれかの方法で、コントローラのサービス ポートに最初に PC を接続する必要があります。

• コントローラのサービス ポートに PC を直接接続するには、イーサネット クロス ケーブルを使用します。

• 専用管理ネットワークを介してリモート接続をする場合（Telnet または SSH を使用）、コントローラのサービス ポートに管理ネットワークを接続するために、カテゴリ 5、カテゴリ 5e、またはカテゴリ 6、カテゴリ 7 のイーサネット ケーブルを使用します。また、管理ネットワークに PC を接続するには、適切なケーブルを使用します。

アクセス ポイントの接続

コントローラを設定した後で、ネットワークに Cisco Lightweight アクセス ポイントを接続するには、カテゴリ 5、カテゴリ 5e、またはカテゴリ 6、カテゴリ 7 イーサネット ケーブルを使用します。

コントローラが動作するとすぐに、アクセス ポイントのスキャンを開始します。アクセス ポイントが検出されると、アクセス ポイントの MAC アドレスがコントローラのデータベースに記録されます。コントローラの無線リソース管理（RRM）機能によって自動的にアクセス ポイントが設定されて、送信が開始され、クライアントがアソシエートできるようになります。

これでコントローラは基本的な運用ができるようになりました。実際のワイヤレス ネットワークのニーズを満たすようにコントローラを設定する方法については、『Cisco Wireless LAN Controller Configuration Guide, Release 7.0』を参照してください。

（注） Cisco 8500 シリーズ ワイヤレス コントローラは、モニタ モードで動作している Cisco H-REAP アクセス ポイントと Cisco Aironet アクセス ポイントだけをサポートします。他の Cisco アクセス ポイントは Cisco 8500 シリーズ ワイヤレス コントローラによってサポートされていません。
