소개

이 문서에서는 Cisco UCCE(Unified Contact Center Enterprise) OHA(Outbound Option High Availability)를 구성하고 문제를 해결하는 방법에 대해 설명합니다.

사전 요구 사항

요구 사항

다음 주제에 대한 지식을 보유하고 있으면 유용합니다.

UCCE 아웃바운드 옵션
Microsoft SQL 트랜잭션 복제

사용되는 구성 요소

이 문서의 정보는 다음 소프트웨어 및 하드웨어 버전을 기반으로 합니다.

Cisco UCCE 11.6
MS SQL Server 2014

이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다.이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다.네트워크가 작동 중인 경우 모든 명령의 잠재적인 영향을 이해해야 합니다.

배경 정보

아키텍처

OHA(Outbound Option High-Availability) 기능은 UCCE 11.6 버전에서 도입되었습니다. OHA는 선택적 기능입니다.UCCE 11.6 버전 Campaign Manager 프로세스는 Active-StandBy 장애 조치 모델을 사용하여 중복될 수 있습니다. WebSetup에서 OHA를 사용하도록 설정하면 BA_A와 BA_B 데이터베이스 간에 SQL 양방향 트랜잭션 복제가 자동으로 수행됩니다.

이러한 테이블은 복제됩니다.

연락처
전화 걸기_목록
PCB
통화 안 함(_T)

UCCE 11.6 OHA 아키텍처

페일오버 모델 개요

캠페인 관리자 활성 - 대기

Active Campaign Manager 프로세스는 기본적으로 60초 이상 다이얼러 연결이 없는 경우 장애 조치를 시작합니다.이 타이머는 Logger/BlendedAgent/CurrentVersion/ 레지스트리 경로 아래에 dword EMTClientTimeoutToFailover를 추가하여 변경할 수 있습니다.값은 전화 걸기 연결을 위한 대기 시간(초)이어야 합니다.
다이얼러가 연결을 설정할 수 없는 경우 Campaign Manager 프로세스가 A에서 B로 계속 바운스하고 그 반대의 경우도 마찬가지입니다.
BA 데이터베이스 간에 대규모 복제 대기열이 있는 경우 Campaign Manager 페일오버는 최대 4,5분 정도 걸릴 수 있습니다.4,5분은 하드코딩된 타이머이며 변경할 수 없습니다.

다이얼러 활성 - 스탠바이

이전 버전에서 변경된 내용이 없습니다.다이얼러 장애 조치 모델은 동일한 상태로 유지되며 한 번에 하나의 다이얼러만 활성 상태입니다.

BaImport - 장애 조치 없음

BaImport는 로컬 Campaign Manager 프로세스에서만 작동하며 상태를 복제합니다.BaImport 프로세스가 충돌할 경우 Campaign Manager 레벨의 장애 조치가 트리거됩니다.

구성

예비 단계

1단계. SQL Server 복제 기능이 사용하도록 설정되었는지 확인합니다.

SQL을 설치하는 동안 기능으로 복제를 선택해야 합니다.로거 서버에서 복제 기능을 사용하도록 설정하려면 SQL 디스크 드라이브>setup.exe > 도구로 이동하여 보고서 설치된 SQL 검색 보고서를 실행합니다.
이 기능이 보고서에 나열되지 않으면 Windows CMD 도구에서 이 명령을 실행하고 각 명령 매개 변수에 SQL Server 인스턴스 이름을 제공합니다

setup.exe /q /Features=Replication /InstanceName=
       /ACTION=INSTALL /IAcceptSQLServerLicenseTerms

2단계. SQL Server 사용자 계정이 구성되어 있는지 확인합니다.

사용자 이름과 비밀번호는 로거측 A와 로거측 B에서 동일해야 합니다.
사용자에게 SQL Server 시스템 관리 권한이 있어야 합니다.
WebSetup을 실행하여 아웃바운드 옵션을 구성하고 아웃바운드 옵션 고가용성을 활성화할 때 이 사용자 이름과 비밀번호를 사용합니다.
사용자가 SQL sa 사용자가 아니어도 됩니다.다른 사용자일 수 있지만 sysadmin 권한이 있어야 하며 활성화된 상태로 유지됩니다.

3단계. SQL 사용자 NT AUTHORITY\SYSTEM에서 sysadmin 역할이 있어야 합니다.

4단계. 로거 서버 호스트 이름과 SQL Server 서버 이름(@@servername)은 동일해야 합니다.

새 설치 구성

1단계. 두 로거 서버에 BA 데이터베이스를 생성합니다.

2단계. 두 로거에 대해 sysadmin 역할을 가진 동일한 로컬 SQL 사용자를 구성합니다.

3단계. 로거에서 WebSetup을 시작하고 로거 구성 요소를 편집하고 아웃바운드 옵션 및 아웃바운드 고가용성을 활성화합니다.

참고:로거 공용 인터페이스 필드에 로거 호스트 이름을 제공해야 합니다.이 값은 각 로거의 SQL 서버 이름과 일치해야 합니다.

WebSetup이 성공적으로 완료되면 LoggerB에서 게시 생성 및 로거A SQL 서버 및 가입이 표시되어야 합니다.

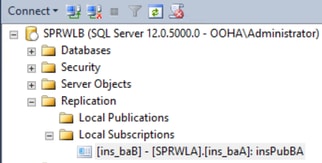

Replication(복제) > Local Publications on LoggerA(로거A) 및 LoggerB의 Local Subscriptions(로컬 게시) 아래의 SQL Server Management Studio(SSMS)에서 확인합니다.

LoggerB에서 WebSetup을 실행하고, 로거 구성 요소를 편집하고, 아웃바운드 옵션과 아웃바운드 고가용성을 활성화합니다.

게시는 로거B 및 LoggerA의 서브스크립션에 만들어야 합니다.

이 그림에서는 LoggerB 서버에서 만든 게시 및 구독을 보여 줍니다.

이 그림에서는 LoggerA 서버에서 만든 게시 및 구독을 보여 줍니다.

문제 해결

SQL 복제 상태 확인

복제 상태를 확인하려면 SSMS에서 복제 모니터 툴 실행을 선택합니다.

복제 상태는 OK여야 합니다.

게시자를 확장하여 성능 및 대기 시간에 대한 자세한 정보를 얻습니다.

두 번째 탭 Tracer Tokens로 이동하고 Insert Tracer를 선택합니다.게시자와 총판사 간, 총판사와 가입자 간의 레이턴시를 테스트합니다.

두 로거 모두에서 이 확인란을 선택해야 합니다.

SQL 서버 이름 변경

SSMS를 열고 이 SQL 쿼리를 실행합니다.

SELECT @@servername

쿼리의 출력을 Windows 서버 호스트 이름과 비교합니다.반드시 일치해야 합니다.

이 그림에서는 LoggerA 및 SQL 서버 이름의 호스트 이름이 일치하지 않는 경우 문제 시나리오를 보여 줍니다.OO HA 설정 전에 문제를 해결해야 합니다.

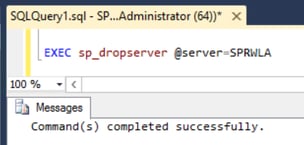

SQL 서버 이름을 삭제하려면 마스터 DB에 대해 SSMS에서 이 명령을 실행합니다.

EXEC sp_dropserver @server=

새 SQL 서버 이름을 추가하려면 이 명령을 실행합니다.

EXEC sp_addserver @server=


       , @local=LOCAL

Windows 서비스에서 SQL Server 및 SQL Server 에이전트를 다시 시작하고 @@servername 선택 SQL 쿼리

수동으로 SQL 복제 사용

주의:WebSetup에서 복제를 설정할 수 없고 오류가 명확하지 않은 경우에만 이 절차를 사용합니다.

각 변수 값이 있는 두 로거의 BA 데이터베이스에 대해 이 저장 프로시저를 실행합니다.

EXEC sp_ba_create_replication
@instance=
      ,
@publisher=
      ,
@subscriber=
      ,
@working_directory =
      ,
@login =
      ,
@pwd =

"CREATE DATABASE failed" 오류가 발생하면 MSSQLSERVER 계정에 SQL 작업 디렉터리에 대한 전체 액세스 권한이 있는지 확인합니다.

이 이미지는 SQL Server 로그에 대한 각 오류를 표시합니다.

MSSQLSERVER 계정에 SQL 작업 디렉터리에 대한 모든 액세스 권한이 있는지 확인하십시오.

각 로거 SQL 서버에 게시 및 구독이 생성되었는지 확인합니다.

수동으로 SQL 복제 사용 안 함

주의:WebSetup에서 복제를 설정할 수 없고 오류가 명확하지 않은 경우에만 이 절차를 사용합니다.

각 변수 값이 있는 두 로거의 BA 데이터베이스에 대해 이 절차를 실행합니다.

EXEC sp_ba_remove_replication
@instance =


       , @subscriber =

게시가 두 로거 SQL 서버에서 모두 제거되었는지 확인합니다.

복제 구성에서 완전히 SQL 서버를 지우려면 수동으로 등록을 삭제하고 로거 SQL 서버 모두에서 배포 데이터베이스를 삭제해야 합니다.

USE master
EXEC sp_dropdistpublisher @publisher=


       ; EXEC sp_dropdistributiondb @database=distribution; EXEC sp_dropdistributor; GO

경우에 따라 마지막 명령이 실패할 수 있습니다. "해당 서버에서 복제를 위한 데이터베이스가 있으므로 서버 이름을 Distributor Publisher로 삭제할 수 없습니다."라는 오류 메시지가 표시됩니다.

EXEC sp_dropdistributor @no_checks = 1, @ignore_distributor =1
