    简介

    本文档介绍如何使用ASA上的DNS轮询配置anyconnect vpn客户端负载均衡。

    先决条件

    要求

    尝试进行此配置之前，请确保满足以下要求：

    • 您已在 ASA 上分配了 IP 地址并配置了默认网关。
    • Anyconnect VPN在ASA上配置。
    • VPN用户可以使用其单独分配的IP地址连接到所有ASA。
    • VPN用户的DNS服务器支持轮询功能。

    使用的组件

    本文档中的信息基于以下软件和硬件版本：

    • Anyconnect VPN客户端软件版本4.10.08025
    • 思科ASA软件版本9.18.2
    • Windows Server 2019

    本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您的网络处于活动状态，请确保您了解所有命令的潜在影响。

    配置

    网络图

    网络图网络图

    配置

    步骤1:在ASA上配置Anyconnect VPN

    有关如何在ASA上配置anyconnect VPN，请参阅以下文档：

    以下是该示例中两个ASA的配置：

    ASA1：

    ip local pool anyconnect 10.4.0.100-10.4.0.200 mask 255.255.255.0

    interface GigabitEthernet0/0
     nameif outside
     security-level 0
     ip address 10.1.1.1 255.255.255.0

    interface GigabitEthernet0/1
     nameif inside
     security-level 100
     ip address 192.168.1.1 255.255.255.0

    route outside 0.0.0.0 0.0.0.0 10.1.1.2 1

    webvpn
     enable outside
     anyconnect enable
     tunnel-group-list enable

    group-policy anyconnect internal
    group-policy anyconnect attributes
     dns-server value 192.168.1.99
     vpn-tunnel-protocol ssl-client
     default-domain value example.com

    username example1 password *****
    username example1 attributes
     vpn-group-policy anyconnect
     service-type remote-access

    tunnel-group anyconnect-tunnel-group type remote-access
    tunnel-group anyconnect-tunnel-group general-attributes
     address-pool anyconnect
     default-group-policy anyconnect
    tunnel-group anyconnect-tunnel-group webvpn-attributes
     group-alias example enable

    ASA2：

    ip local pool anyconnect 10.4.0.100-10.4.0.200 mask 255.255.255.0

    interface GigabitEthernet0/0
     nameif outside
     security-level 0
     ip address 10.2.1.1 255.255.255.0

    interface GigabitEthernet0/1
     nameif inside
     security-level 100
     ip address 192.168.1.1 255.255.255.0

    route outside 0.0.0.0 0.0.0.0 10.2.1.2 1

    webvpn
     enable outside
     anyconnect enable
     tunnel-group-list enable

    group-policy anyconnect internal
    group-policy anyconnect attributes
     dns-server value 192.168.1.99
     vpn-tunnel-protocol ssl-client
     default-domain value example.com

    username example1 password *****
    username example1 attributes
     vpn-group-policy anyconnect
     service-type remote-access

    tunnel-group anyconnect-tunnel-group type remote-access
    tunnel-group anyconnect-tunnel-group general-attributes
     address-pool anyconnect
     default-group-policy anyconnect
    tunnel-group anyconnect-tunnel-group webvpn-attributes
     group-alias example enable

    在进入第2步之前，您必须能够使用单独分配的IP地址连接到两个ASA。

    第二步：在DNS服务器上配置轮询DNS

    您可以使用任何能够轮询的DNS服务器，在本例中，使用windows server 2019上的DNS服务器。有关如何在Windows服务器上安装和配置DNS服务器的信息，请参阅以下文档：

    在本示例中，10.3.1.4是启用了example.com域的DNS服务器的Windows服务器。

    DNS 服务器DNS 服务器

    确保您的DNS服务器已启用轮询：

    1. 从Windows桌面打开开始菜单，选择管理工具 > DNS。
    2. 在控制台树中，选择要管理的DNS服务器，右键单击，然后选择属性。
    3. 在Advanced选项卡下，确保选中Enable round robin。

    循环法1循环法1循环法2循环法2

    为ASA VPN服务器创建两个主机记录：

    1. 从Windows桌面打开开始菜单，选择管理工具 > DNS。
    2. 在控制台树中，连接到要管理的DNS服务器，展开DNS服务器，展开正向查找区域，右键单击，然后选择新建主机（A或AAAA）。
    3. 在New Host屏幕上，指定主机记录的Name和IP address。在本例中为vpn和10.1.1.1。
    4. 选择Add Host创建记录。

    创建新主机创建新主机

    主机记录1主机记录1

    重复类似步骤创建另一个主机记录，并确保Name相同，在本示例中，Name为vpn，IP address为10.2.1.1。

    主机记录2主机记录2

    您会发现，有两个主机10.1.1.1和10.2.1.1与同一记录vpn.example.com关联。

    两个主机记录两个主机记录

    验证

    导航到安装Cisco AnyConnect安全移动客户端的客户端（在本示例中为Test-PC-1），验证DNS服务器是否为10.3.1.4。

    PC1的IP地址PC1的IP地址

    注释图标

    注意：由于自签名证书正用于网关进行自我标识，因此在尝试连接期间可能会显示多个证书警告。这些应为预期值，必须接受它们才能继续连接。为了避免这些证书警告，提供的自签名证书必须安装在客户端计算机的受信任证书库中，或者如果正在使用第三方证书，则证书颁发机构证书必须位于受信任的证书库中。

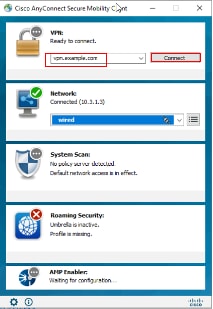

    连接到您的VPN头端vpn.example.com并输入用户名和凭证。

    PC1 Anyconnect VPNPC1 Anyconnect VPN

    点击齿轮图标（左下角）并导航至统计信息选项卡。 选中Server Address部分，在此示例中，此客户端连接到ASA1 (10.1.1.1)。

    PC1已连接PC1连PC1统计信息接PC1统计信息

    对Test-PC-2重复类似步骤。您可以看到客户端连接到ASA2 (10.2.1.1)，两个客户端在两个VPN头端之间实现负载均衡。

    PC2的IP地址PC2 IP地PC2 VPN址PC2 PC2统计信息VPNPC2统计信息

    故障排除

    本部分提供了可用于对配置进行故障排除的信息。

    警告图标

    警告：在ASA上，您可以设置各种调试级别；默认情况下，使用级别1。如果更改调试级别，调试的冗余将增加。请谨慎执行此操作，尤其是在生产环境中。

    您可以启用debug以诊断ASA上的VPN连接。

    • debug webvpn anyconnect  - 显示与到Anyconnect VPN客户端的连接有关的调试消息。

    要对客户端上的常见问题进行故障排除，请参阅此文档。

    修订历史记录

    版本 发布日期 备注
    1.0
    15-Feb-2024
    初始版本
