    简介

    本文档介绍强制域验证设置及其优点。

    实施域验证说明

    默认情况下，Enforce Domain Validation未启用，因此，如果EPG配置了静态{port， VLAN}，但其中不存在包含此VLAN的域，则会发生以下情况：

    • 以应用为中心的基础设施(ACI)引发故障F0467“Configuration failed for <path> due to Invalid Path Configuration”。
    • Vlan部署在接口上。
    • 流量在特定接口上转发。

    此错误配置可以通过实施域验证来避免。

    警告图标

    注意：未经适当的尽职调查，请勿在现有交换矩阵上启用此功能。

    启用此功能后，无法将其禁用。 即使现有配置不正确，它们也可以正常工作。在启用之前，请确保验证到EPG和关联AEP的域分配。

    强制域验证：禁用（默认行为）

    APIC CLI实施域验证验证。默认状态指示域验证已禁用。

    APIC# moquery -c infraSetPol | egrep"domainValidation"
    domainValidation               : no

    假设封装vlan 420未绑定到与EPG关联的域/AEP。Vlan 420仍在预期接口上部署。

    leaf# show vlan encap-id 420 extended
     VLAN Name                             Encap            Ports
     ---- -------------------------------- ---------------- ------------------------
    1    lc_TN:lc_APP:lc_EPG              vlan-420         Eth1/13

    部署用于EPG和BD的独立于平台(PI)的Vlan (1,19)并允许其在预期接口上中继。

    "
     VLAN Name                             Encap            Ports
     ---- -------------------------------- ---------------- ------------------------
    1    lc_TN:lc_APP:lc_EPG              vlan-420         Eth1/13
    19   lc_TN:lc_BD                      vxlan-16416666   Eth1/13

    BD和EPG的VLAN部署在预期接口上。

    leaf# show int eth 1/13 trunk | grep -A Allowed
     Port           Vlans Allowed on Trunk
    -----------------------------------------------------------------------------------
    Eth1/13        1,19

    强制域验证：已启用

    如果启用了Enforce Domain Validation，则可以在EPG上创建静态路径，其VLAN ID不链接到各个访问策略路径。交换矩阵引发故障，并且接口上未对VLAN进行编程。

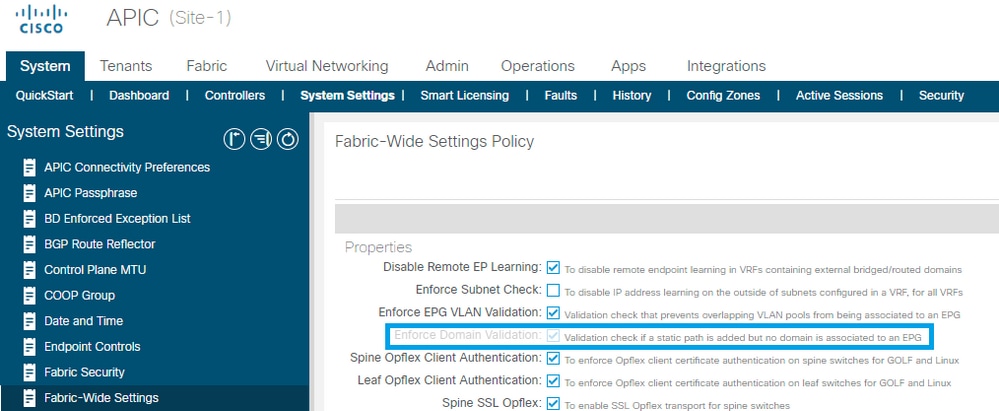

    APIC GUI实施域验证验证System > System Settings > Enforce Domain Validation。

    已启用强制域验证已启用强制域验证

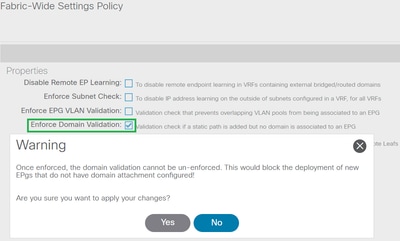

    确认验证警告

    实施后，将无法取消实施域验证实施后，将无法取消实施域验证

    启用设置后，该选项将灰显，因此您无法撤消操作。

    APIC CLI：实施域验证验证

    APIC# moquery -c infraSetPol | egrep "domainValidation"
    domainValidation               : yes

    仅当必须将策略下载到交换机时，此验证才会对现有配置生效。

    通常，这可能发生在交换机升级、全新重新加载或配置快照/备份恢复期间。

    全新重新加载步骤示例：

    leaf# acidiag  touch clean
    This command can wipe out this device, Proceed? [y/N] y
    leaf# reload
    This command can reload the chassis, Proceed (y/n)? [n]: y

    最初部署的VLAN 420此时不在预期的接口上。

    leaf# show int eth 1/13 trunk | grep -A 2 Allowed
     Port           Vlans Allowed on Trunk
    -----------------------------------------------------------------------------------
     Eth1/13        none

    启用域验证被视为最佳实践，因此启用该功能后，将无法恢复更改。

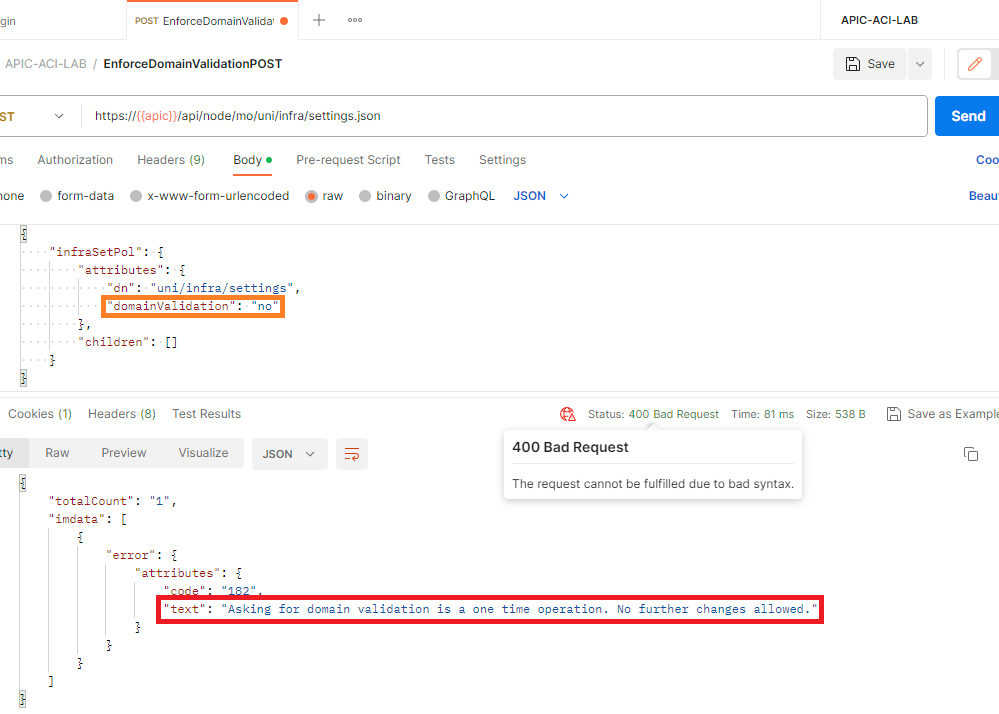

    POSTMAN API显示post以更改设置不成功。

    请求域验证是一次性操作。不允许进一步更改。请求域验证是一次性操作。不允许进一步更改。

    由于此设置不是初始版本期间的默认设置，因此将来在默认设置中执行的任何更改都可能导致不正确的配置失败，从而导致中断。

    因此，此设置可由用户配置。

    故障排除

    如果受影响的EPG缺少访问策略关联，则会引发故障F0467。

    有关如何进行故障排除，请参阅本文的快速入门隔离。
