Chapter: 在 AWS 云上部署 ASAv

在 AWS 云上部署 ASAv

您可以在 Amazon Web 服务 (AWS) 云上部署 ASAv。


重要

从 9.13(1) 开始，现在可在任何支持的 ASAv vCPU/内存配置中使用任何 ASAv许可证。这可让 ASAv 客户在各种各样的 VM 资源占用空间中运行。这还会增加受支持的 AWS 实例类型的数量。

概述

ASAv 运行与物理 ASA 相同的软件，以虚拟形式提供成熟的安全功能。ASAv可以部署在公有 AWS 云中。然后，可以对其进行配置，以保护在一段时间内扩展、收缩或转换其位置的虚拟和物理数据中心工作负载。

系统支持以下 ASAv实例类型。

表 1. AWS 支持的实例类型

实例

属性

最大接口数

vCPU

内存 (GB)

c3.large

2

3.75

3

c3.xlarge

4

7.5

4

c3.2xlarge

8

15

4

c4.large

2

3.75

3

c4.xlarge

4

7.5

4

c4.2xlarge

8

15

4

c5.large

2

4

3

c5. xlarge

4

8

4

c5.2xlarge

8

16

4

c5.4xlarge

16

32

8

c5n.large

2

5.3

3

c5n.xlarge

4

10.5

4

c5n.2xlarge

8

21

4

c5n.4xlarge

16

42

8

m4.large

2

8

2

m4.xlarge

4

16

4

m4.2xlarge

8

32

4

提示

如果您使用的是 C4 实例类型，我们建议您迁移到使用 Nitro 虚拟机监控程序和弹性网络适配器 (ENA) 接口驱动程序的 C5 实例类型，以便提高性能。
表 2. 基于授权的 ASAv 许可功能限制

性能层

实例类型（核心/RAM）

速率限制

RA VPN 会话限制

ASAv5

c5.large

2 核/4 GB

100 Mbps

50

ASAv10

c5.large

2 核/4 GB

1 Gbps

250

ASAv30

c5. xlarge

4 核/8 GB

2 Gbps

750

ASAv50

c5.2xlarge

8 核/16 GB

10 Gbps

10,000

ASAv100

c5n.4xlarge

16 核/42 GB

16 Gbps

20,000

您可以在 AWS 上创建一个帐户，使用“AWS 向导”(AWS Wizard) 设置 ASAv，并选择“Amazon 机器映像 (AMI)”(Amazon Machine Image [AMI])。AMI 是一种模板，其中包含启动您的实例所需的软件配置。


重要

AMI 映像在 AWS 环境之外不可下载。

前提条件

  • 在 aws.amazon.com 上创建帐户。

  • 许可 ASAv。在您许可 ASAv之前，ASAv 将在降级模式下运行，此模式仅支持 100 个连接和 100 Kbps 的吞吐量。请参阅许可 ASAv。

  • 接口要求：

    • 管理接口

    • 内部和外部接口

    • （可选）其他子网 (DMZ)

  • 通信路径：

    • 管理接口 - 用于将 ASAv连接到 ASDM；不能用于直通流量。

    • 内部接口（必需）- 用于将 ASAv连接到内部主机。

    • 外部接口（必需）- 用于将 ASAv连接到公共网络。

    • DMZ 接口（可选）- 在使用 c3.xlarge 接口时，用于将 ASAv连接到 DMZ 网络。

  • 有关 ASAv 系统要求，请参阅思科 ASA 兼容性。

准则和限制

支持的功能

AWS 上的 ASAv支持以下功能：

  • 对 Amazon EC2 C5 实例的支持，下一代 Amazon EC2 计算优化的实例系列。

  • 虚拟私有云 (VPC) 中的部署

  • 增强型联网 (SR-IOV) - 在可用的情况下

  • 从 Amazon Marketplace 部署

  • 第 3 层网络的用户部署

  • 路由模式（默认）

  • Amazon CloudWatch

不支持的功能

AWS 上的 ASAv不支持以下功能：

  • 控制台访问（使用 SSH 或 ASDM 通过网络接口执行管理操作）

  • VLAN

  • 混合模式（不支持嗅探或透明模式防火墙）

  • 多情景模式

  • 集群

  • ASAv 本地 HA

  • 只有直接物理接口上支持 EtherChannel

  • VM 导入/导出

  • 独立于虚拟机监控程序的包装

  • VMware ESXi

  • 广播/组播消息

    这些消息不会在 AWS 内传播，因此需要使用广播/组播的路由协议无法在 AWS 中按预期工作。VXLAN 只能使用静态对等体运行 。

  • 免费/未经请求的 ARP

    AWS 中不接受这些 ARP，因此需要免费 ARP 或未经请求的 ARP 的 NAT 配置无法按预期工作。

  • IPv6

配置迁移和 SSH 身份验证

使用 SSH 公共密钥身份验证时的升级影响 - 由于更新 SSH 身份验证，因此必须进行额外的配置才能启用 SSH 公共密钥身份验证；所以，使用公共密钥身份验证的现有 SSH 配置在升级后将不再有效。公共密钥身份验证是 Amazon Web 服务 (AWS) 上的 ASAv的默认设置，因此，AWS 用户将看到此问题。为了避免 SSH 连接丢失，您可以在升级之前更新配置。或者，您可以在升级之后使用 ASDM（如果您启用了 ASDM 访问）修复配置。

以下是用户名“admin”的原始配置示例：


username admin nopassword privilege 15
username admin attributes
  ssh authentication publickey 55:06:47:eb:13:75:fc:5c:a8:c1:2c:bb:
  07:80:3a:fc:d9:08:a9:1f:34:76:31:ed:ab:bd:3a:9e:03:14:1e:1b hashed

要在升级之前使用 ssh authentication 命令，请输入以下命令：


aaa authentication ssh console LOCAL
username admin password <password> privilege 15

我们建议为该用户名设置一个密码，而不是保留 nopassword 关键字（如果存在）。nopassword 关键字表示可以输入任何密码，而不是表示不能输入任何密码。在 9.6(2) 之前，SSH 公共密钥身份验证不需要 aaa 命令，因此未触发 nopassword 关键字。现在，由于需要 aaa 命令，因此如果已经有 password（或 nopassword 关键字），它会自动允许对 username进行常规密码身份验证。

在升级之后，username 命令不再需要 password 或 nopassword 关键字；您可以要求用户不能输入密码。因此，要仅强制公共密钥身份验证，请重新输入 username 命令：


username admin privilege 15

网络拓扑示例

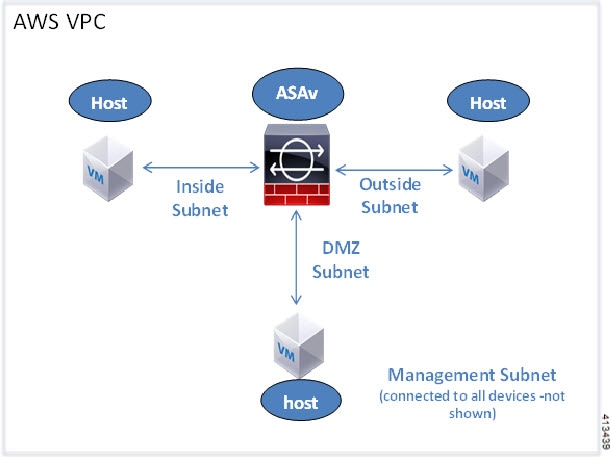

下图显示了在路由防火墙模式下建议用于 ASAv的网络拓扑，在 AWS 中为 ASAv配置了四个子网（管理、内部、外部和 DMZ）。

图 1. AWS 上的 ASAv部署示例

部署 ASAv

以下操作程序概要列出了在 ASAv上设置 AWS 的步骤。如需了解详细的设置步骤，请参阅《AWS 入门》。

过程

步骤 1

登录到 aws.amazon.com，选择您所在的区域。

注



AWS 划分为彼此隔离的多个区域。区域显示在屏幕的右上角。一个区域中的资源不会出现在另一个区域中。请定期检查以确保您在预期的区域内。

步骤 2

依次点击我的帐户 (My Account) > AWS 管理控制台 (AWS Management Console)，接着在“联网”(Networking) 下点击 VPC > 启动 VPC 向导 (Start VPC Wizard)，然后选择单个公共子网并设置以下各项来创建您的 VPC（除非另有说明，您可以使用默认设置）：

  • 内部和外部子网 - 输入 VPC 和子网的名称。

  • 互联网网关 - 通过互联网启用直接连接（输入互联网网关的名称）。

  • 外部表 - 添加条目以启用发送到互联网的出站流量（将 0.0.0.0/0 添加到互联网网关）。

步骤 3

依次点击我的帐户 (My Account) > AWS 管理控制台 (AWS Management Console) > EC2，然后点击创建实例 (Create an Instance)。

  • 选择您的 AMI（例如 Ubuntu Server 14.04 LTS）。

    使用您的映像传送通知中确定的 AMI。

  • 选择 ASAv支持的实例类型（例如 c3.large）。

  • 配置实例（CPU 和内存是固定的）。

  • 展开高级详细信息 (Advanced Details) 部分，然后在用户数据 (User data) 字段中，您可以选择输入 Day 0 配置，即文本输入，其中包含启动 ASAv时应用的 ASAv配置。有关使用更多信息（例如智能许可）配置 Day 0 配置的详细信息，请参阅准备 Day 0 配置文件。

    • 管理接口 - 如果您选择提供 Day 0 配置，则必须提供管理接口详细信息，应将其配置为使用 DHCP。

    • 数据接口 - 仅当您在 Day 0 配置中提供该信息时才会分配和配置数据接口的 IP 地址。可以将数据接口配置为使用 DHCP；或者，如果要连接的网络接口已创建且 IP 地址已知，则可以在 Day 0 配置中提供 IP 详细信息。

    • 没有 Day 0 配置时 - 如果在不提供 Day 0 配置的情况下部署 ASAv，则 ASAv将应用默认 ASAv配置，在该配置中从 AWS 元数据服务器获取连接接口的 IP 并分配 IP 地址（数据接口将获取 IP 分配，但 ENI 将关闭）。管理 0/0 接口将启用，并获取使用 DHCP 地址配置的 IP。有关 Amazon EC2 和 Amazon VPC IP 寻址的信息，请参阅 VPC 中的 IP 寻址。

  • Day 0 配置示例 -


! ASA Version 9.x.1.200
!
interface management0/0
management-only
nameif management
security-level 100
ip address dhcp setroute

no shutdown
!


crypto key generate rsa modulus 2048
ssh 0 0 management
ssh ::/0 management
ssh timeout 60
ssh version 2
username admin password Q1w2e3r4 privilege 15
username admin attributes
service-type admin
aaa authentication ssh console LOCAL
!
same-security-traffic permit inter-interface
same-security-traffic permit intra-interface
access-list allow-all extended permit ip any any
access-list allow-all extended permit ip any6 any6
access-group allow-all global
!
interface G0/0
nameif outside
ip address dhcp setroute

no shutdown
!
interface G0/1
nameif inside
ip address dhcp

no shutdown
!

  • 存储（接受默认值）。

  • 标签实例 - 您可以创建许多标签，对您的设备进行分类。请为标签取一个便于您查找的名称。

  • 安全组 - 创建安全组并为其命名。安全组是供实例控制入站流量和出站流量的虚拟防火墙。

    默认情况下，安全组对所有地址开放。请更改规则，以便仅允许从用于访问 ASAv的地址通过 SSH 入站。

    有关安全组如何控制流量的信息，请参阅 AWS 文档 - 使用安全组控制流向 AWS 资源的流量。

  • 展开高级详细信息 (Advanced Details) 部分，然后在用户数据 (User data) 字段中，您可以选择输入 Day 0 配置，即文本输入，其中包含启动 ASAv时应用的 ASAv配置。有关使用更多信息（例如智能许可）配置 Day 0 配置的详细信息，请参阅准备 Day 0 配置文件。

    • 管理接口 - 如果您选择提供 Day 0 配置，则必须提供管理接口详细信息，应将其配置为使用 DHCP。

    • 数据接口 - 仅当您在 Day 0 配置中提供该信息时才会分配和配置数据接口的 IP 地址。可以将数据接口配置为使用 DHCP；或者，如果要连接的网络接口已创建且 IP 地址已知，则可以在 Day 0 配置中提供 IP 详细信息。

    • 没有 Day 0 配置时 - 如果在不提供 Day 0 配置的情况下部署 ASAv，则 ASAv将应用默认 ASAv配置，在该配置中从 AWS 元数据服务器获取连接接口的 IP 并分配 IP 地址（数据接口将获取 IP 分配，但 ENI 将关闭）。管理 0/0 接口将启用，并获取使用 DHCP 地址配置的 IP。有关 Amazon EC2 和 Amazon VPC IP 寻址的信息，请参阅 VPC 中的 IP 寻址。

  • 检查您的配置，然后点击启动 (Launch)。

步骤 4

创建密钥对。

小心



请为密钥对取一个您可以识别的名称，然后将密钥下载到安全的位置；密钥不能重复下载。如果您丢失密钥对，则必须销毁您的实例，然后重新部署。

步骤 5

点击启动实例 (Launch Instance) 以部署 ASAv。

步骤 6

依次点击我的帐户 (My Account) > AWS 管理控制台 (AWS Management Console) > EC2 > 启动实例 (Launch an Instance) > 我的 AMI (My AMIs)。

步骤 7

确保为 ASAv禁用每个实例的源/目标检查。

AWS 默认设置仅允许实例接收其 IP 地址（IPv4 ）的流量，并且仅允许实例从其自己的 IP 地址（IPv4 ）发送流量。要使 ASAv能够作为路由跳点，必须在每个 ASAv的流量接口（内部、外部和 DMZ）上禁用源/目标检查。

性能调优

VPN 优化

AWS c5 实例的性能比较老的 c3、c4 和 m4 实例高得多。在 c5 实例系列上，RA VPN 吞吐量（使用 450B TCP 流量与 AES-CBC 加密的 DTLS）大约为：

  • c5.large 上 0.5Gbps

  • c5.xlarge 上 1Gbps

  • c5.2xlarge 上 2Gbps
