关于逻辑设备
逻辑设备允许您运行一个应用实例(ASA 或 Firepower 威胁防御)和一个可选修饰器应用 (Radware DefensePro) 以形成服务链。
当您添加逻辑设备时,还应定义应用实例类型和版本,分配接口,并配置推送至应用配置的引导程序设置。
![]() 注 |
对于 Firepower 9300,可以在机箱中的独立模块上安装不同类型的应用(ASA 和 FTD)。还可以在独立模块上运行一种应用实例的不同版本。 |
独立和群集逻辑设备
您可以添加以下类型的逻辑设备:
-
独立 - 独立逻辑设备作为独立单元或高可用性对中的单元运行。
-
群集 - 群集逻辑设备允许您将多个单元集合在一起,具有单个设备的全部便捷性(管理、集成到一个网络中),同时还能实现吞吐量增加和多个设备的冗余性。Firepower 9300 等多模块设备支持机箱内群集。对于 Firepower 9300,所有三个模块应用实例都属于单个逻辑设备。
注
对于 Firepower 9300,所有模块都必须属于该群集。不能在一个安全模块上创建独立逻辑设备,而使用剩余的 2 个安全模块创建群集。
逻辑设备应用程序实例:容器和本地
应用实例在以下类型部署中运行:
-
本地实例 - 本地实例使用安全模块/引擎的所有资源(CPU、RAM 和磁盘空间),因此您仅可安装一个本地实例。
-
容器实例 - 容器实例使用安全模块/引擎的部分资源,因此您可以安装多个容器实例。仅使用 FMC 的 Firepower 威胁防御支持多实例功能;ASA 不支持。
注
尽管实现方式不同,但多实例功能与 ASA 多情景模式类似。多情景模式下区分了单个应用实例,而多实例功能允许独立容器实例。容器实例允许硬资源分离、单独配置管理、单独重新加载、单独软件更新和完全 Firepower 威胁防御功能支持。由于共享资源,多情景模式支持给定平台上的更多情景。Firepower 威胁防御不支持多情景模式。
对于 Firepower 9300,可以在某些模块上使用本地实例,在其他模块上使用容器实例。
容器实例接口
要确保灵活使用容器实例的物理接口,可以在 FXOS 中创建 VLAN 子接口,还可以在多个实例之间共享接口(VLAN 或物理接口)。本地实例不得使用 VLAN 子接口或共享接口。请参阅共享接口可扩展性和为容器实例添加 VLAN 子接口。
机箱如何将数据包分类
必须对进入机箱的每个数据包进行分类,以便机箱能够确定将数据包发送到哪个实例。
-
唯一接口 - 如果仅有一个实例与传入接口相关联,则机箱会将数据包分类至该实例。对于桥接组成员接口(在透明模式或路由模式下)、内联集或被动接口,此方法用于始终与数据包进行分类。
-
唯一 MAC 地址 - 机箱将自动生成包括共享接口在内的所有接口的唯一 MAC 地址。如果多个实例共享一个接口,则分类器在每个实例中使用分配给该接口的唯一 MAC 地址。上游路由器无法直接路由至不具有唯一 MAC 地址的实例。在应用内配置每个接口时,您也可以手动设置 MAC 地址。然而,即使您未共享子接口,如果您手动配置 MAC 地址,请确保您为同一父接口上的所有子接口使用唯一 MAC 地址,从而确保分类正确。
![]() 注 |
如果目的 MAC 地址为组播或广播 MAC 地址,则数据包会复制并传递到每个实例。 |
分类示例
下图显示共享外部接口的多个实例。因为实例 C 包含路由器将数据包发送到的 MAC 地址,因此分类器会将该数据包分配至实例 C。
![](/c/dam/en/us/td/i/400001-500000/420001-430000/428001-429000/428953.jpg)
请注意,必须对所有新的传入流量加以分类,即使其来自内部网络。下图展示了实例 C 内部网络上的主机访问互联网。由于传入接口是分配至实例 C 的以太网接口 1/2.3,因此分类器会将数据包分配至实例 C。
![](/c/dam/en/us/td/i/400001-500000/420001-430000/428001-429000/428954.jpg)
对于透明防火墙,您必须使用唯一接口。下图展示了来自互联网并以实例 C 内部网络上的主机为目标的数据包。由于传入接口是分配至实例 C 的以太网接口 1/2.3,因此分类器会将数据包分配至实例 C。
![](/c/dam/en/us/td/i/400001-500000/420001-430000/428001-429000/428955.jpg)
对于内联集,必须使用唯一接口,并且这些接口必须为物理接口或 Etherchannel 接口。下图展示了来自互联网并以实例 C 内部网络上的主机为目标的数据包。由于传入接口是分配至实例 C 的以太网接口 1/5,因此分类器会将数据包分配至实例 C。
![](/c/dam/en/us/td/i/400001-500000/420001-430000/429001-430000/429429.jpg)
级联容器实例
直接在一个容器实例前面放置另一个实例的行为称为级联容器实例;一个实例的外部接口与另一个实例的内部接口完全相同。如果您希望通过在顶级实例中配置共享参数,从而简化某些实例的配置,则可能要使用级联实例。
下图显示了在网关后有两个实例的网关实例。
![](/c/dam/en/us/td/i/400001-500000/420001-430000/429001-430000/429170.jpg)
典型多实例部署
以下示例包括路由防火墙模式下的三个容器实例。这三个容器实例包括以下接口:
-
管理 - 所有实例都使用端口通道 1 接口(管理类型)。此 EtherChannel 包括两个万兆以太网接口。在每个应用内,该接口都使用同一管理网络上的唯一 IP 地址。
-
内部 - 每个实例使用端口通道 2 上的子接口(数据类型)。此 EtherChannel 包括两个万兆以太网接口。每个子接口位于独立的网络中。
-
外部 - 所有实例都使用端口通道 3 接口(数据共享类型)。此 EtherChannel 包括两个万兆以太网接口。在每个应用内,该接口都使用同一管理网络上的唯一 IP 地址。
-
故障切换 - 每个实例都使用端口通道 4 上的子接口(数据类型)。此 EtherChannel 包括两个万兆以太网接口。每个子接口位于独立的网络中。
![典型多实例部署](/c/dam/en/us/td/i/400001-500000/430001-440000/430001-431000/430077.jpg)
容器实例接口的自动 MAC 地址
FXOS 机箱会自动为容器实例接口自动生成 MAC 地址,以确保各个实例中的共享接口使用唯一的 MAC 地址。
如果您手动为应用中的共享接口分配了一个 MAC 地址,则使用手动分配的 MAC 地址。如果您随后删除了手动 MAC 地址,则会使用自动生成的地址。在出现生成的 MAC 地址与网络中的另一个专用 MAC 地址冲突这种极少发生的情况下,我们建议您在应用中为接口手动设置 MAC 地址。
由于自动生成的地址以 A2 开头,因此您不应该分配以 A2 开头的手动 MAC 地址,以避免出现地址重叠。
![]() 注 |
即使您未共享子接口,如果您手动配置 MAC 地址,请确保您为同一父接口上的所有子接口使用唯一 MAC 地址,从而确保分类得当。 |
FXOS 机箱使用以下格式生成 MAC 地址:
A2xx.yyzz.zzzz
其中,xx.yy 是用户定义的前缀或系统定义的前缀,zz.zzzz 是由机箱生成的内部计数器。系统定义的前缀与 IDPROM 中的固化 MAC 地址池中第一个 MAC 地址的 2 个低位字节相匹配。使用 connect fxos ,然后通过 show module 查看 MAC 地址池。例如,如果显示的适用于模块 1 的 MAC 地址范围为 b0aa.772f.f0b0 至 b0aa.772f.f0bf,则系统前缀将是 f0b0。
用户定义的前缀是转换为十六进制的整数。如何使用用户自定义前缀的示例如下:如果将前缀设置为 77,则机箱会将 77 转换为十六进制值 004D (yyxx)。在 MAC 地址中使用时,该前缀会反转 (xxyy),以便与机箱的本地形式匹配:
A24D.00zz.zzzz
对于前缀 1009 (03F1),MAC 地址为:
A2F1.03zz.zzzz
容器实例资源管理

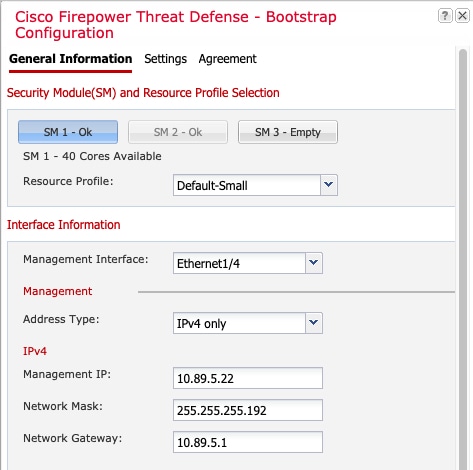

要指定每个容器实例的资源使用情况,请在 FXOS 中创建一个或多个资源配置文件。部署逻辑设备/应用实例时,请指定想要使用的资源配置文件。资源配置文件会设置 CPU 核心数量;系统会根据核心数量动态分配 RAM,并将每个实例的磁盘空间设为 40 GB。要查看每个型号的可用资源,请参阅容器实例的要求和必备条件。要添加资源配置文件,请参阅为容器实例添加资源配置文件。
容器实例与高可用性
您可以在 2 个独立机箱上使用容器实例来实现高可用性;例如,如果您有 2 个机箱,每个机箱设 10 个实例,您可以创建 10 个高可用性对。请注意,不得在 FXOS 中配置高可用性;在应用管理器中配置每个高可用性对。
每个单元都必须使用相同的资源配置文件属性。
每个高可用性对都要求使用专用故障切换链路,并且您不得使用数据共享接口。我们建议您在父接口上创建子接口,并为每个实例分配子接口以用作故障切换链路。
![]() 注 |
不支持群集。 |
