    簡介

    本檔案介紹如何使用憑證比對進行驗證，透過FDM在FTD上設定具有SSL的Cisco Secure Client。

    必要條件

    需求

    思科建議您瞭解以下主題：

    • Cisco Firepower裝置管理員(FDM)虛擬
    • 防火牆威脅防禦(FTD)虛擬
    • VPN身份驗證流程

    採用元件

    • 思科Firepower裝置管理器虛擬7.2.8
    • 思科防火牆威脅防禦虛擬7.2.8
    • 思科安全客戶端5.1.4.74
    • 設定檔編輯器(Windows) 5.1.4.74

    本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

    背景資訊

    CertificateMatch功能允許管理員配置客戶端必須使用的條件，以選擇用於VPN伺服器身份驗證的客戶端證書。此配置在客戶端配置檔案中指定，這是一個XML檔案，可使用配置檔案編輯器進行管理或手動編輯。CertificateMatch功能可用於增強VPN連線的安全性，方法是確保只有具有特定屬性的證書用於VPN連線。


    本文檔介紹如何使用SSL證書中的公用名稱對Cisco Secure Client進行身份驗證。

    這些憑證中包含用於授權目的的通用名稱。

    • CA： ftd-ra-ca-common-name
    • 工程師VPN客戶端證書：vpnEngineerClientCN
    • Manager VPN客戶端證書：vpnManagerClientCN
    • 伺服器證書：192.168.1.200

    網路圖表

    下圖顯示本文檔示例中使用的拓撲。

    網路圖表網路圖表

    組態

    FDM中的組態

    步驟 1.設定FTD介面

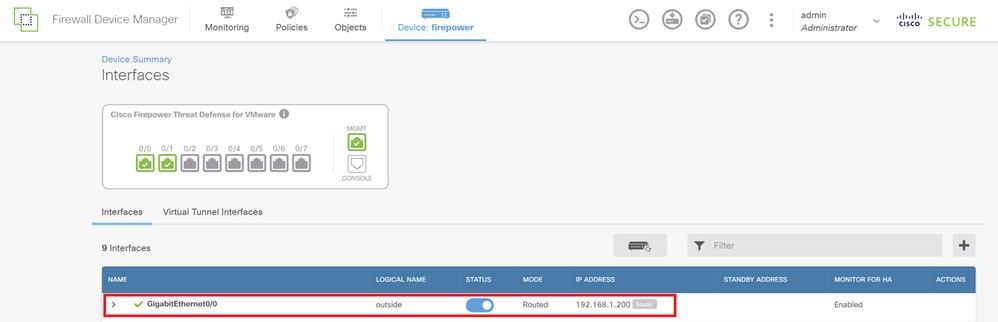

    導覽至Device > Interfaces > View All Interfaces，在Interfaces索引標籤中設定FTD的內部和外部介面。

    對於GigabitEthernet0/0，

    • 名稱：outside
    • IP地址：192.168.1.200/24

    FTD介面FTD介面

    步驟 2.確認思科安全客戶端許可證

    導航到裝置>智慧許可證>檢視配置，確認RA VPN許可證專案中的思科安全客戶端許可證。

    安全使用者端授權安全使用者端授權

    步驟 3.增加地址池

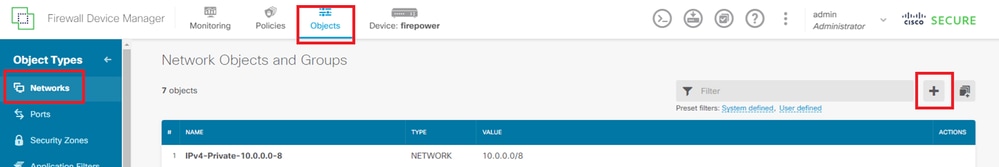

    導航到對象>網路，點選+按鈕。

    增加地址池增加地址池

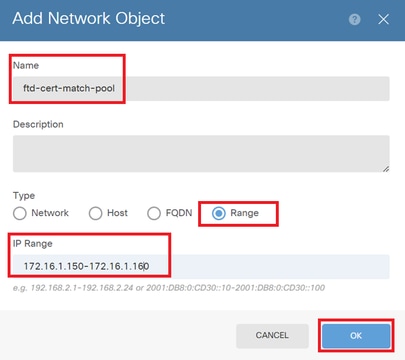

    輸入必要資訊以增加新的IPv4地址池。按一下OK 按鈕。

    • 名稱：ftd-cert-match-pool
    • 型別：範圍
    • IP範圍：172.16.1.150-172.16.1.160

    IPv4地址池的詳細資訊IPv4地址池的詳細資訊

    步驟 4.建立安全客戶端配置檔案

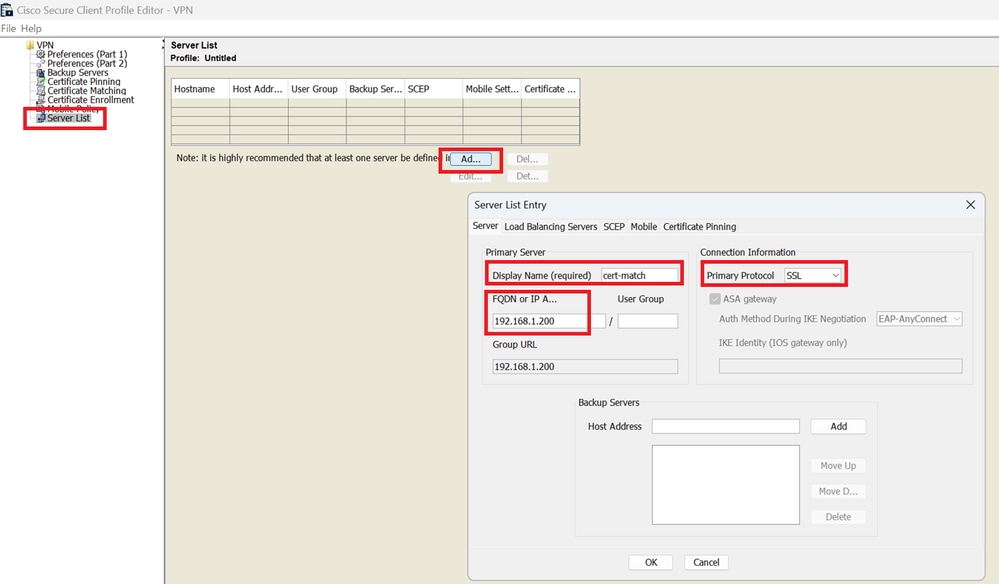

    從思科軟體站點下載並安裝安全客戶端配置檔案編輯器。 導航到伺服器清單，點選增加按鈕。 輸入增加伺服器清單條目所需的資訊，然後按一下OK按鈕。

    • 顯示名稱：cert-match
    • FQDN或IP地址：192.168.1.200
    • 主要通訊協定：SSL

    伺服器清單專案伺服器清單專案

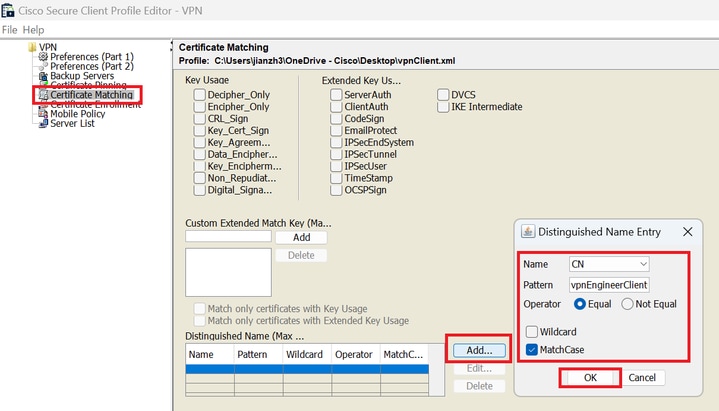

    導航到證書匹配，按一下增加按鈕。 輸入增加可分辨名稱條目的必要資訊，然後按一下OK按鈕。

    • 名稱：CN
    • 模式：vpnEngineerClientCN
    • 運算子：等於
    附註圖示

    附註：檢查本檔案中的MatchCase選項。

    辨別名稱專案辨別名稱專案

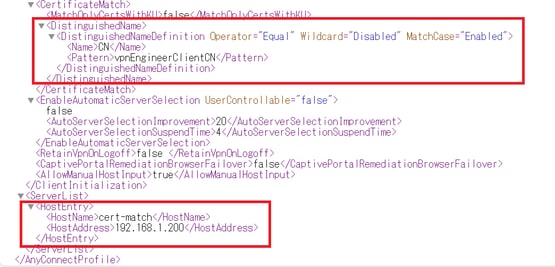

    將安全使用者端設定檔儲存到本機電腦，並確認設定檔的詳細資訊。

    安全使用者端設定檔安全使用者端設定檔

    步驟 5.上傳安全使用者端設定檔至FDM

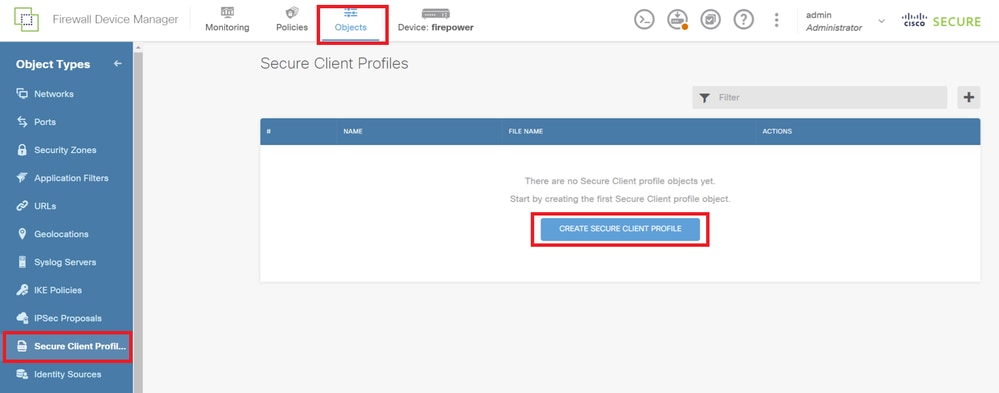

    導航到對象>安全客戶端配置檔案，點選建立安全客戶端配置檔案按鈕。

    建立安全客戶端配置檔案建立安全客戶端配置檔案

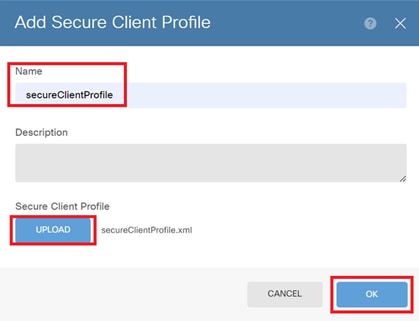

    輸入必要資訊增加安全客戶端配置檔案，並按一下OK按鈕。

    • 名稱：secureClientProfile
    • 安全使用者端設定檔：secureClientProfile.xml （從本機電腦上傳）

    增加安全客戶端配置檔案增加安全客戶端配置檔案

    步驟 6.增加組策略

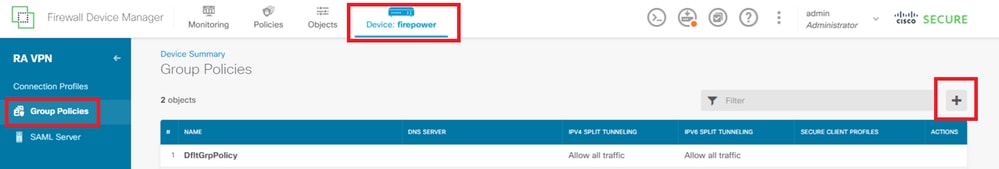

    導航到裝置>遠端接入VPN >檢視配置>組策略，點選+按鈕。

    增加組策略增加組策略

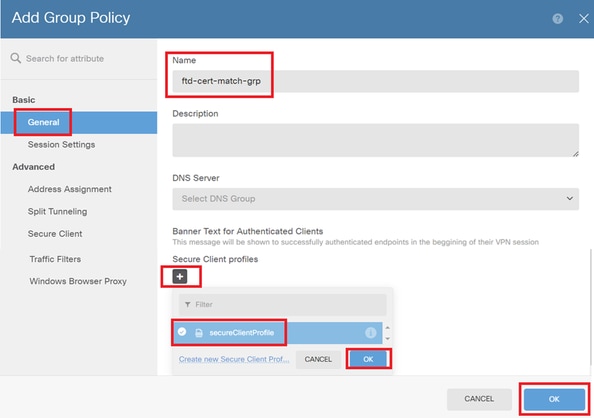

    輸入增加組策略所需的資訊，並按一下OK按鈕。

    • 名稱：ftd-cert-match-grp
    • 安全客戶端配置檔案：secureClientProfile

    組策略的詳細資訊組策略的詳細資訊

    步驟 7.新增FTD憑證

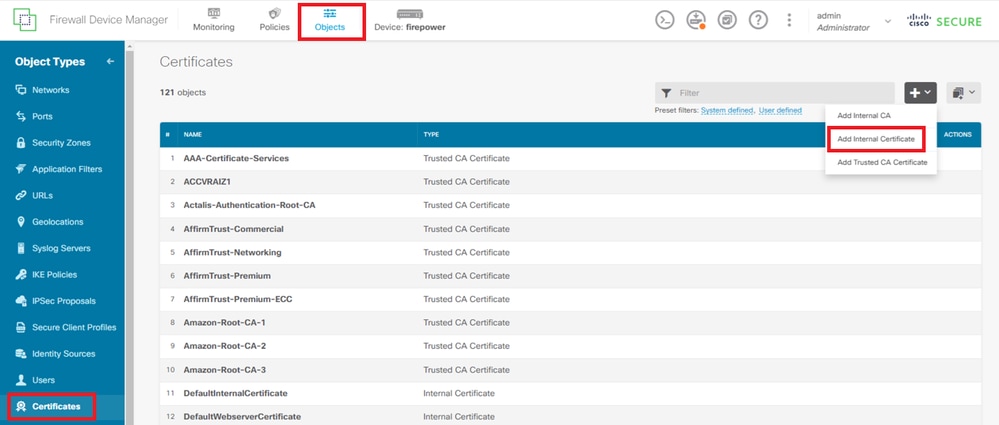

    導航到對象>證書，從+專案按一下增加內部證書。

    增加內部證書增加內部證書

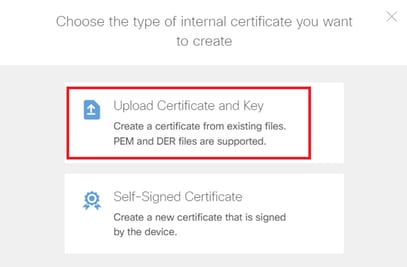

    按一下Upload Certificate and Key。

    上傳憑證和金鑰上傳憑證和金鑰

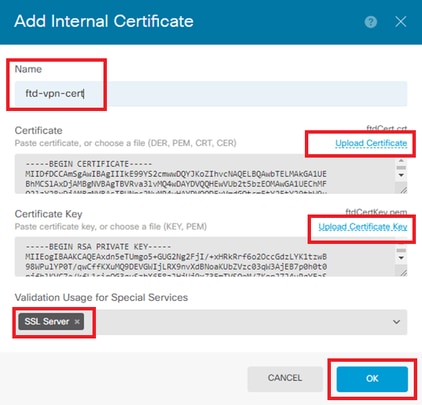

    輸入FTD憑證的必要資訊、從本機電腦匯入憑證和憑證金鑰，然後按一下OK按鈕。

    • 名稱：ftd-vpn-cert
    • 特殊服務的驗證用法：SSL伺服器

    內部證書的詳細資訊內部證書的詳細資訊

    步驟 8.新增CA至FTD

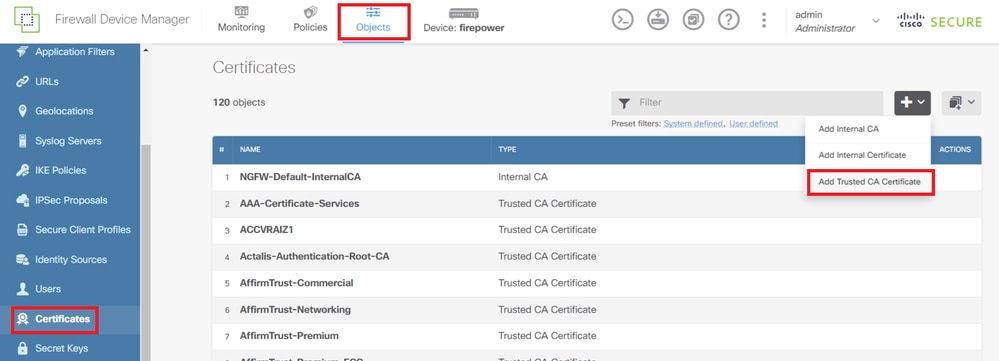

    導航到對象>證書，從+專案按一下增加受信任CA證書。

    增加受信任的CA證書增加受信任的CA證書

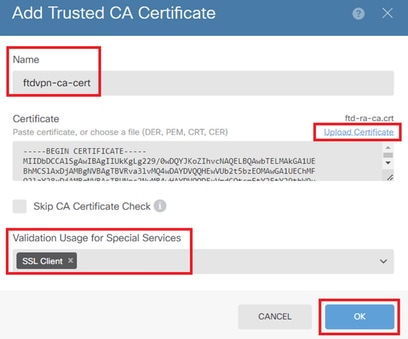

    輸入CA的必要資訊，從本機電腦匯入憑證。

    • 名稱：ftdvpn-ca-cert
    • 特殊服務的驗證用法：SSL客戶端

    受信任CA憑證的詳細資料受信任CA憑證的詳細資料

    步驟 9.增加遠端訪問VPN連線配置檔案

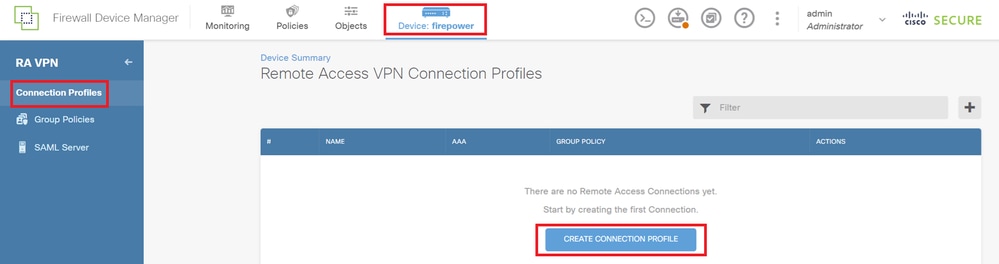

    導航到裝置>遠端接入VPN >檢視配置>連線配置檔案，點選建立連線配置檔案按鈕。

    增加遠端訪問VPN連線配置檔案增加遠端訪問VPN連線配置檔案

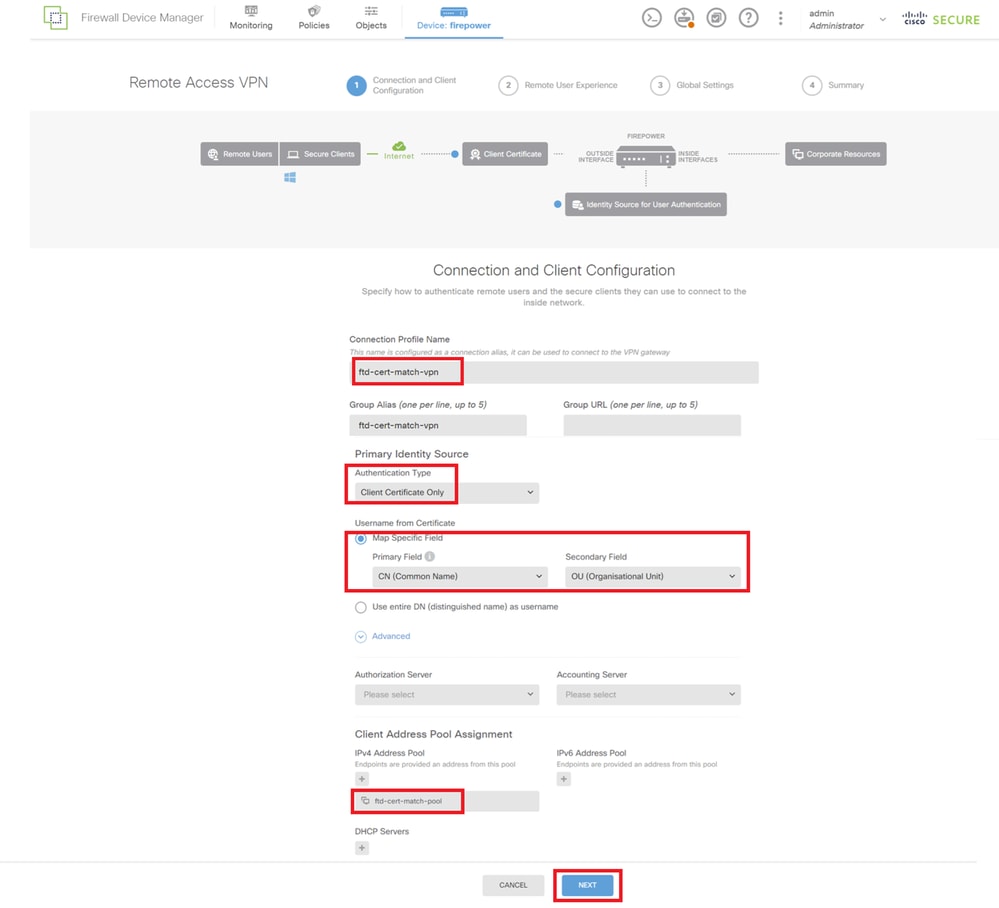

    輸入連線配置檔案的必要資訊，然後按一下Next按鈕。

    • 連線配置檔名稱：ftd-cert-match-vpn
    • 驗證型別：僅使用者端憑證
    • 來自證書的使用者名稱：對映特定欄位
    • 主要欄位：CN （一般名稱）
    • 次要欄位：OU （組織單位）
    • IPv4地址池：ftd-cert-match-pool

    VPN連線配置檔案的詳細資訊VPN連線配置檔案的詳細資訊

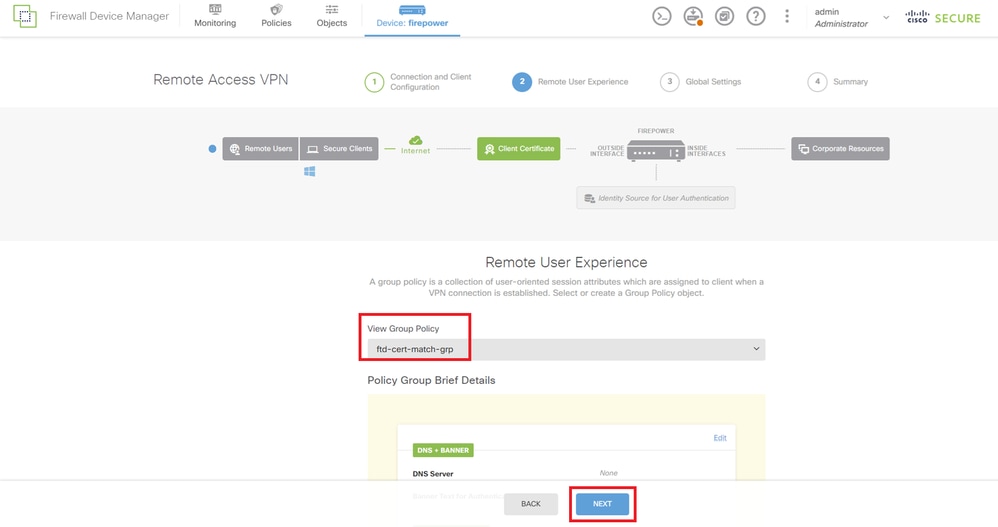

    輸入組策略的必要資訊，並按一下Next按鈕。

    • 檢視組策略：ftd-cert-match-grp

    選擇組策略選擇組策略

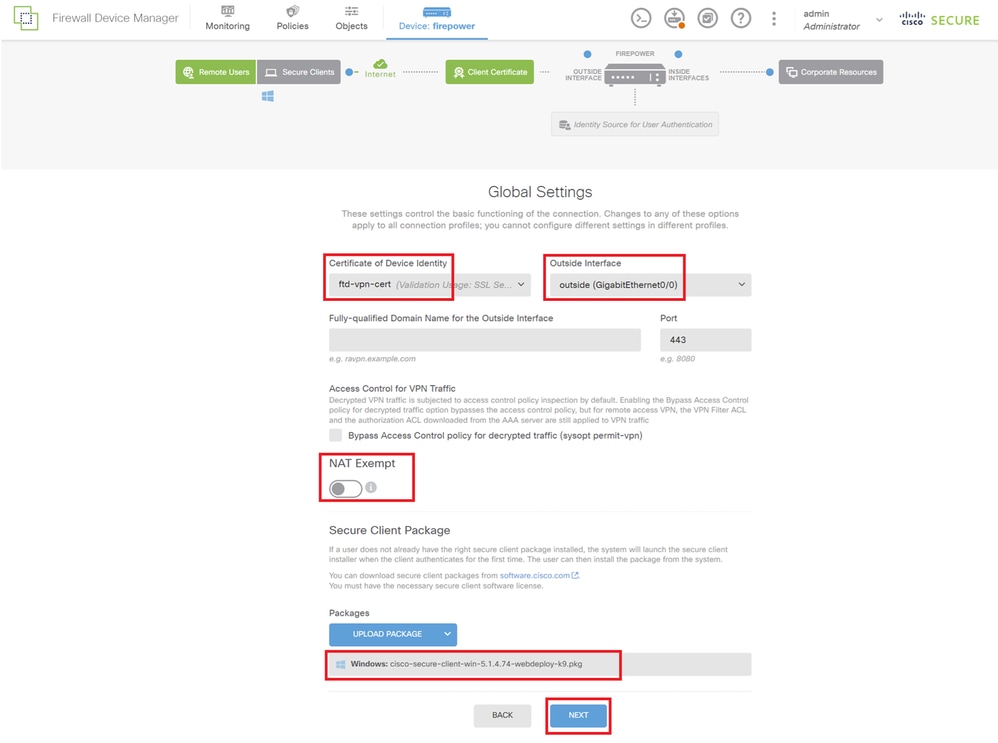

    為VPN連線選擇Certificate of Device Identity、Outside Interface、Secure Client Package。

    • 裝置身份證書：ftd-vpn-cert
    • 外部介面：外部(GigabitEthernet0/0)
    • 安全客戶端軟體套件：cisco-secure-client-win-5.1.4.74-webdeploy-k9.pkg
    附註圖示

    注意：本文檔中停用了NAT免除功能。

    全局設定的詳細資訊全局設定的詳細資訊

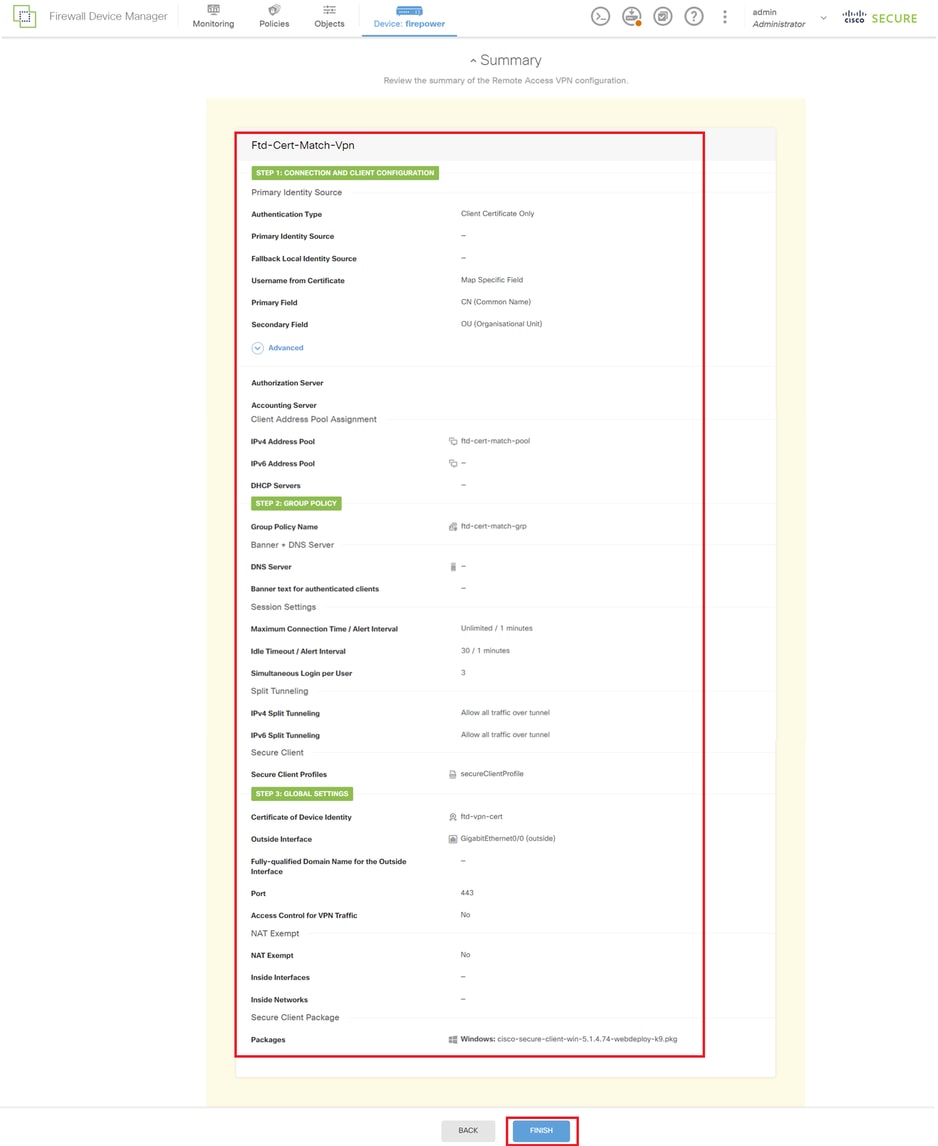

    步驟 10.確認連線設定檔摘要

    確認輸入的VPN連線資訊，然後按一下FINISH按鈕。

    確認連線設定檔摘要確認連線設定檔摘要

    在FTD CLI中確認

    從FDM部署後，在FTD CLI中確認VPN連線設定。

    // Defines IP of interface
    interface GigabitEthernet0/0
    speed auto
    nameif outside
    cts manual
    propagate sgt preserve-untag
    policy static sgt disabled trusted
    security-level 0
    ip address 192.168.1.200 255.255.255.0

    // Defines a pool of addresses
    ip local pool ftd-cert-match-pool 172.16.1.150-172.16.1.160

    // Defines Trustpoint for Server Certificate
    crypto ca trustpoint ftd-vpn-cert
    enrollment terminal
    keypair ftd-vpn-cert
    crl configure

    // Server Certificate
    crypto ca certificate chain ftdvpn-ca-cert
    certificate ca 5242a02e0db6f7fd
    3082036c 30820254 a0030201 02020852 42a02e0d b6f7fd30 0d06092a 864886f7
    ......
    quit

    // Defines Trustpoint for CA
    crypto ca trustpoint ftdvpn-ca-cert
    enrollment terminal
    validation-usage ssl-client
    crl configure

    // CA
    crypto ca certificate chain ftdvpn-ca-cert
    certificate ca 5242a02e0db6f7fd
    3082036c 30820254 a0030201 02020852 42a02e0d b6f7fd30 0d06092a 864886f7
    ......
    quit

    // Configures the FTD to allow Cisco Secure Client connections and the valid Cisco Secure Client images
    webvpn
    enable outside
    http-headers
    hsts-server
    enable
    max-age 31536000
    include-sub-domains
    no preload
    hsts-client
    enable
    x-content-type-options
    x-xss-protection
    content-security-policy
    anyconnect image disk0:/anyconnpkgs/cisco-secure-client-win-5.1.4.74-webdeploy-k9.pkg 2
    anyconnect profiles secureClientProfile disk0:/anyconncprofs/secureClientProfile.xml
    anyconnect enable
    tunnel-group-list enable
    cache
    disable
    error-recovery disable

    // Configures the group-policy to allow SSL connections
    group-policy ftd-cert-match-grp internal
    group-policy ftd-cert-match-grp attributes
    dhcp-network-scope none
    vpn-simultaneous-logins 3
    vpn-idle-timeout 30
    vpn-idle-timeout alert-interval 1
    vpn-session-timeout none
    vpn-session-timeout alert-interval 1
    vpn-filter none
    vpn-tunnel-protocol ssl-client
    split-tunnel-policy tunnelall
    ipv6-split-tunnel-policy tunnelall
    split-dns none
    split-tunnel-all-dns disable
    client-bypass-protocol disable
    msie-proxy method no-modify
    vlan none
    address-pools none
    ipv6-address-pools none
    webvpn
    anyconnect ssl dtls none
    anyconnect mtu 1406
    anyconnect ssl keepalive none
    anyconnect ssl rekey time none
    anyconnect ssl rekey method none
    anyconnect dpd-interval client none
    anyconnect dpd-interval gateway none
    anyconnect ssl compression none
    anyconnect dtls compression none
    anyconnect modules none
    anyconnect profiles value secureClientProfile type user
    anyconnect ssl df-bit-ignore disable
    always-on-vpn profile-setting

    // Configures the tunnel-group to use the certificate authentication
    tunnel-group ftd-cert-match-vpn type remote-access
    tunnel-group ftd-cert-match-vpn general-attributes
    address-pool ftd-cert-match-pool
    default-group-policy ftd-cert-match-grp
    tunnel-group ftd-cert-match-vpn webvpn-attributes
    authentication certificate
    group-alias ftd-cert-match-vpn enable

    在VPN客戶端中確認

    步驟 1.將安全客戶端配置檔案複製到VPN客戶端

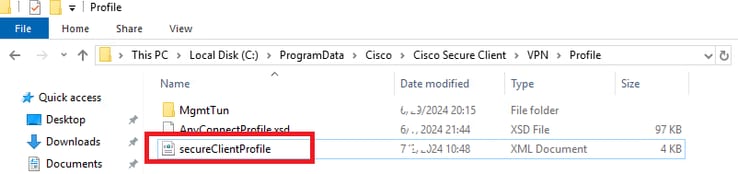

    將安全客戶端配置檔案複製到工程師VPN客戶端和管理員VPN客戶端。

    附註圖示

    注意：Windows電腦中Secure Client配置檔案的目錄：C:\ProgramData\Cisco\Cisco Secure Client\VPN\Profile

    將安全客戶端配置檔案複製到VPN客戶端將安全客戶端配置檔案複製到VPN客戶端

    步驟 2.確認使用者端憑證

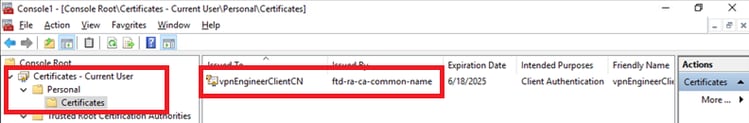

    在工程VPN客戶端中，導航到證書-當前使用者>個人>證書，檢查用於身份驗證的客戶端證書。

    確認工程師VPN客戶端的證書確認工程師VPN客戶端的證書

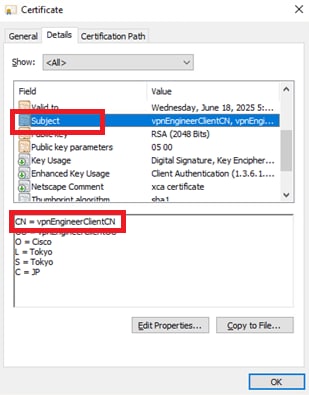

    按兩下客戶端證書，導航到Details，檢查Subject的詳細資訊。

    • 主題：CN = vpnEngineerClientCN

    工程師客戶端證書的詳細資訊工程師客戶端證書的詳細資訊

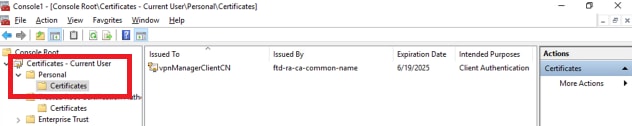

    在Manager VPN Client中，導航到Certificates - Current User > Personal > Certificates，檢查用於身份驗證的客戶端證書。

    確認Manager VPN客戶端的證書確認Manager VPN客戶端的證書

    按兩下客戶端證書，導航到Details，檢查Subject的詳細資訊。

    • 主題：CN = vpnManagerClientCN

    Manager客戶端證書的詳細資訊Manager客戶端證書的詳細資訊

    步驟 3.確認CA

    在工程VPN客戶端和管理器VPN客戶端中，導航到證書-當前使用者>受信任的根證書頒發機構>證書，檢查用於身份驗證的CA。

    • 頒發者：ftd-ra-ca-common-name

    確認CA確認CA

    驗證

    步驟 1.啟動VPN連線

    在工程VPN客戶端中，啟動Cisco Secure Client連線。無需輸入使用者名稱和密碼，VPN連線成功。

    工程師VPN客戶端的VPN連線成功工程師VPN客戶端的VPN連線成功

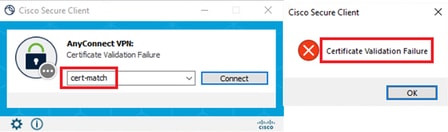

    在管理器VPN客戶端中，啟動Cisco安全客戶端連線。由於證書驗證失敗，VPN連線失敗。

    Manager VPN客戶端的VPN連線失敗Manager VPN客戶端的VPN連線失敗

    步驟 2.在FTD CLI中確認VPN作業階段

    在FTD (Lina) CLI中執行show vpn-sessiondb detail anyconnect命令，以確認工程師的VPN作業階段。

    firepower# show vpn-sessiondb detail anyconnect

    Session Type: AnyConnect Detailed

    Username : vpnEngineerClientCN Index : 32
    Assigned IP : 172.16.1.150 Public IP : 192.168.1.11
    Protocol : AnyConnect-Parent SSL-Tunnel
    License : AnyConnect Premium
    Encryption : AnyConnect-Parent: (1)none SSL-Tunnel: (1)AES-GCM-256
    Hashing : AnyConnect-Parent: (1)none SSL-Tunnel: (1)SHA384
    Bytes Tx : 14718 Bytes Rx : 12919
    Pkts Tx : 2 Pkts Rx : 51
    Pkts Tx Drop : 0 Pkts Rx Drop : 0
    Group Policy : ftd-cert-match-grp Tunnel Group : ftd-cert-match-vpn
    Login Time : 05:42:03 UTC Tue Jul 2 2024
    Duration : 0h:00m:11s
    Inactivity : 0h:00m:00s
    VLAN Mapping : N/A VLAN : none
    Audt Sess ID : 00000000000200006683932b
    Security Grp : none Tunnel Zone : 0

    AnyConnect-Parent Tunnels: 1
    SSL-Tunnel Tunnels: 1

    AnyConnect-Parent:
    Tunnel ID : 32.1
    Public IP : 192.168.1.11
    Encryption : none Hashing : none
    TCP Src Port : 50170 TCP Dst Port : 443
    Auth Mode : Certificate
    Idle Time Out: 30 Minutes Idle TO Left : 29 Minutes
    Client OS : win
    Client OS Ver: 10.0.17763
    Client Type : AnyConnect
    Client Ver : Cisco AnyConnect VPN Agent for Windows 5.1.4.74
    Bytes Tx : 7359 Bytes Rx : 0
    Pkts Tx : 1 Pkts Rx : 0
    Pkts Tx Drop : 0 Pkts Rx Drop : 0

    SSL-Tunnel:
    Tunnel ID : 32.2
    Assigned IP : 172.16.1.150 Public IP : 192.168.1.11
    Encryption : AES-GCM-256 Hashing : SHA384
    Ciphersuite : ECDHE-RSA-AES256-GCM-SHA384
    Encapsulation: TLSv1.2 TCP Src Port : 50177
    TCP Dst Port : 443 Auth Mode : Certificate
    Idle Time Out: 30 Minutes Idle TO Left : 30 Minutes
    Client OS : Windows
    Client Type : SSL VPN Client
    Client Ver : Cisco AnyConnect VPN Agent for Windows 5.1.4.74
    Bytes Tx : 7359 Bytes Rx : 12919
    Pkts Tx : 1 Pkts Rx : 51
    Pkts Tx Drop : 0 Pkts Rx Drop : 0

    疑難排解

    您可以期待在Lina引擎的調試系統日誌和Windows電腦上的DART檔案中找到有關VPN身份驗證的資訊。

    這是來自工程師客戶端的VPN連線期間Lina引擎中的調試日誌示例。

    Jul 02 2024 04:16:03: %FTD-7-717029: Identified client certificate within certificate chain. serial number: 7AF1C78ADCC8F941, subject name: CN=vpnEngineerClientCN,OU=vpnEngineerClientOU,O=Cisco,L=Tokyo,ST=Tokyo,C=JP.
    Jul 02 2024 04:16:03: %FTD-6-717022: Certificate was successfully validated. serial number: 7AF1C78ADCC8F941, subject name: CN=vpnEngineerClientCN,OU=vpnEngineerClientOU,O=Cisco,L=Tokyo,ST=Tokyo,C=JP.
    Jul 02 2024 04:16:04: %FTD-6-113009: AAA retrieved default group policy (ftd-cert-match-grp) for user = vpnEngineerClientCN
    Jul 02 2024 04:16:09: %FTD-6-725002: Device completed SSL handshake with client outside:192.168.1.11/50158 to 192.168.1.200/443 for TLSv1.2 session
