排除ASDM啟動問題

簡介

本文檔介紹自適應安全裝置裝置管理器(ASDM)啟動問題的故障排除過程。

背景

本檔案是ASDM疑難排解系列的一部分，並附隨以下檔案：

Link1<>

Link2<>

連結3<>

排除ASDM啟動問題

問題1.  ASDM上顯示「無法啟動裝置管理器」消息

嘗試使用ASDM連線到防火牆時，觀察到以下一個或多個症狀：

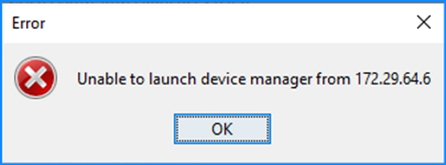

• ASDM上顯示錯誤「無法從啟動裝置管理器」消息：

• Java調試日誌顯示以下異常之一：

java.net.ConnectException: Connection timed out: connect
     at java.net.DualStackPlainSocketImpl.waitForConnect(Native Method)

java.net.ConnectException: Connection refused: connect
              at java.net.DualStackPlainSocketImpl.waitForConnect(Native Method)

Trying for ASDM Version file; url = https://192.0.2.1/admin/
java.io.FileNotFoundException: https://192.0.2.1/admin/version.prop

java.net.SocketException: Connection reset
     at java.net.SocketInputStream.read(Unknown Source)
     at java.net.SocketInputStream.read(Unknown Source)
     at sun.security.ssl.SSLSocketInputRecord.read(Unknown Source)

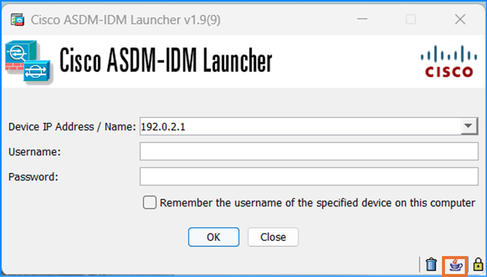

要驗證此症狀，請啟用Java控制檯日誌：

疑難排解 — 建議動作

1. 確保ASA、ASDM和作業系統版本相容。  請參閱思科安全防火牆ASA版本說明、思科安全防火牆ASDM版本說明、思科安全防火牆ASA相容性。
2. 在ASDM託管的作業系統(OS)上，確保OS防火牆和其他安全軟體允許ASDM連線的資料包同時朝兩個方向（入口和出口）。

3. 在ASDM託管的作業系統(OS)上，確保安全軟體（例如防病毒）和安全策略允許運行ASDM和Java軟體。


4. 確保啟用了HTTP伺服器，並配置了正確的主機/介面：

# show run http
http server enable
http 192.0.2.0 255.255.255.0 management

由於Cisco錯誤ID CSCwc67687「ASA HA故障切換觸發HTTP伺服器重新啟動失敗和ASDM中斷」，http server enable命令可能會從運行配置中消失。

5. 確保ASDM映像在本地快閃記憶體上可用並且已配置：

# dir flash:
Directory of disk0:/
150    drwx  4096         05:55:01 Nov 14 2024  log
1074037795  -rw-  123665740    23:30:37 Oct 17 2024  asdm.bin

# show run asdm
asdm image disk0:/asdm.bin
no asdm history enable

6. 如果要通過資料介面連線到ASA，請確保3DES/AES許可證可用：

# show ver | grep Encryption
Encryption hardware device : Cisco ASA Crypto on-board accelerator (revision 0x1)
Encryption-DES                    : Enabled
Encryption-3DES-AES               : Enabled

7. 如果在同一介面上啟用WebVPN，請確保為WebVPN和ASDM配置了不同的埠。更改WebVPN埠或更改HTTPS伺服器埠。
   在此示例中，配置了WebVPN和ASDM訪問。WebVPN服務在預設HTTPS埠443上運行，ASDM的HTTPS埠配置為8443:

# show run webvpn
webvpn
 enable outside <-- default HTTPS port 443

# show run http
http server enable 8443 <-- custom HTTPS port 8443
http 192.0.2.0 255.255.255.0 outside

8. 確保網路中的中間裝置允許來自具有ASDM和防火牆的主機的連線。

潛在問題：

• 路由不正確
• NAT/埠轉發不正確
• 流量在傳輸路徑中被阻塞

從防火牆的角度來看，要確認連線，您可以在特定介面上配置資料包捕獲：

# show run http
http server enable
http 192.0.2.0 255.255.255.0 management

# cap capm interface management match tcp any any eq https
# show capture  capm

138 packets captured
   1: 14:20:44.355526       192.0.2.35.50590 > 198.51.100.141.443: S 3649403547:3649403547(0) win 64240



   2: 14:20:44.356152       198.51.100.141.443 > 192.0.2.35.50590: S 0:0(0) ack 3649403548 win 32768



   3: 14:20:44.357388       192.0.2.35.50590 > 198.51.100.141.443: . ack 1 win 64240
   4: 14:20:44.384715       192.0.2.35.50590 > 198.51.100.141.443: P 3649403548:3649403918(370) ack 1 win 32768
   5: 14:20:44.384806       198.51.100.141.443 > 192.0.2.35.50590: . ack 3649403918 win 32398
   6: 14:20:44.385829       198.51.100.141.443 > 192.0.2.35.50590: P 1:760(759) ack 3649403918 win 32768

9. 確保ASDM當前資源使用量不超過限制：

# show resource usage resource ASDM
Resource                 Current        Peak      Limit        Denied Context
ASDM                           1           1          5             0 admin

使用show conn all protocol tcp port <port>命令檢查活動ASDM連線的清單。確保提供HTTP伺服器所在的正確埠(show run http)。

# show conn all protocol tcp port 443
2 in use, 8 most used

TCP management  192.0.2.35:50620 NP Identity Ifc  198.51.100.141:443, idle 0:00:08, bytes 119188, flags UOB

或者，show asp table socket命令可用於驗證活動的ASDM連線。確保僅檢查與HTTP伺服器運行所在的埠的連線(show run http)。

# show asp table socket
Protocol   Socket    State      Local Address             Foreign Address
SSL        0027eb28  LISTEN     198.51.100.141:443         0.0.0.0:*
SSL        00305798  ESTAB      198.51.100.141:443         192.0.2.35:50620

clear conn all protocol tcp port <port> 命令可用於清除連線。

10. 如果配置了management-access <interface>命令，並且ASDM通過虛擬專用網路連線(VPN)連線到<interface> IP，請刪除並重新新增management-access <interface>。這是思科錯誤ID CSCvu的解決方法60373 「ASA - Management-access無法通過隧道介面工作」。

11. 檢查思科錯誤ID CSCwd04210 “ASA:ASDM會話停滯在CLOSE_WAIT中，導致缺少MGMT「 」。由於存在此缺陷，ASDM會話可能會以「與防火牆失去連線」消息終止，並且與防火牆的進一步連線可能會失敗。因應措施是重新載入防火牆。

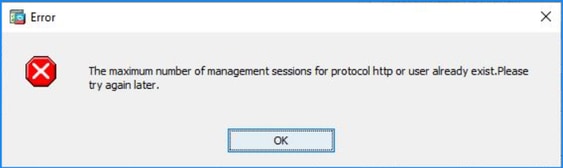

12. 檢查思科錯誤ID CSCwh32118 「由於HTTP會話停滯在CLOSE_WAIT中，已達到ASDM管理會話配額」。由於此缺陷，由於HTTP會話停滯在CLOSE_WAIT狀態，ASDM管理會話配額將到達。解決方法步驟：

• 檢查ASDM的當前資源使用情況和限制資源使用量：

# show resource usage resource ASDM
Resource                 Current        Peak      Limit        Denied Context
ASDM                           1           1          5             0 admin

• 如果當前值與限制相同，請檢查HTTPS會話的狀態：

# debug menu npshim -w
Handle State Intf
...
720108b6 CLOSE_WAIT
57835276 CLOSE_WAIT
58068272 CLOSE_WAIT
6ae93b92 CLOSE_WAIT

• 如果多個條目處於CLOSE_WAIT狀態，請使用debug menu pdm 3命令清除所有這些會話。

13. 檢查show blocks命令輸出中的塊耗盡症狀，特別是LOW和CNT列中的最低值：

• 已用盡並恢復256和1550位元組的塊大小：

# show blocks
  SIZE    MAX    LOW    CNT
     0   5700   5608   5700
     4    900    899    899
    80   5000   4575   5000
   256  13568      0  13563
  1550  50000      0  49974

• 256和1550位元組的塊大小已用盡，並且未恢復：

# show blocks
  SIZE    MAX    LOW    CNT
     0   5700   5608   5700
     4    900    899    899
    80   5000   4575   5000
   256  13568      0      0
  1550  50000      0      0

請參閱Cisco錯誤ID CSCvv71435 「ASA 256和/或1550塊耗盡導致DMA記憶體未釋放分配」。

解決方法選項：

1. 以高速率建立速率限制系統日誌消息。建立高速率消息的最常見消息ID是用於建立和斷開連線的消息，例如：

%ASA-6-302013: Built {inbound|outbound} TCP connection_id for interface:real-address/real-port (mapped-address/mapped-port) [(idfw_user)] to interface:real-address/real-port (mapped-address/mapped-port) [(idfw_user)] [(user)]
 %ASA-6-302014: Teardown TCP connection id for interface :real-address /real-port [(idfw_user )] to interface :real-address /real-port [(idfw_user )] duration hh:mm:ss bytes bytes [reason [from teardown-initiator]] [(user )]

在這種情況下，可能的速率限制配置如下所示：

logging rate-limit 1 10000 message 302013
logging rate-limit 1 10000 message 302014

其他潛在消息包括：302015 / 302016 / 302017 / 302018 / 302020 / 302036 / 302303 / 302304 / 302305 / 302306.參考：logging rate-limit命令參考。

2.  禁用正在以高速率建立的日誌消息：

no logging message 302013
no logging message 302014

3. 被動選項是重新載入裝置以釋放分配的DMA記憶體。考慮使用其中一種預防措施來避免此問題再次發生。

14. 檢查ASA控制檯中是否顯示類似這些行的日誌。在這種情況下，無法建立ASDM或SSH連線：

ERROR: FAIL to ALLOC the stack page 0xffffffffffffffff[size 36864] to 0x00007fa3b0c29000 errno (mmap:umap) 12:0Message #10 :
First MMAP Req/Updated 36864/45056 Front 0x00007fa3b0c28000 rtn 0x00007fa3b0c29000 back 0x00007fa3b0c32000
Message #11 : process_create: out of stack memory for name accept/ssh_2 size 32768 prio 3
Message #12 : _listen_ssh: failed to create thread for interface 2 port 22

請參閱Cisco錯誤ID CSCwc23844 「ASAv高CPU和堆疊記憶體分配錯誤，儘管可用記憶體超過30%」。  臨時解決方法是重新啟動防火牆。

參考資料

• 《 Cisco Secure Firewall ASA發佈說明》
• Cisco Secure Firewall ASDM發行說明
• Cisco安全防火牆ASA相容性
• logging rate-limit命令參考

問題2.無法通過Java Web Launch-Starting訪問ASDM使用者介面

要驗證症狀，請啟用Java控制檯日誌：

Java控制檯日誌顯示如下消息：

NLPException[category: Download Error : Exception: java.io.FileNotFoundException: https://192.0.2.1/admin/public/asdm.jnlp : LaunchDesc: null
        at com.sun.javaws.Main.launchApp(Unknown Source)
        at com.sun.javaws.Main.continueInSecureThread(Unknown Source)
        at com.sun.javaws.Main.access$000(Unknown Source)
        at com.sun.javaws.Main$1.run(Unknown Source)
        at java.lang.Thread.run(Unknown Source)
Caused by: java.io.FileNotFoundException: https://10.75.32.2/admin/public/asdm.jnlp
        at sun.net.www.protocol.http.HttpURLConnection.getInputStream0(Unknown Source)
        at sun.net.www.protocol.http.HttpURLConnection.access$200(Unknown Source)
        at sun.net.www.protocol.http.HttpURLConnection$9.run(Unknown Source)
        at sun.net.www.protocol.http.HttpURLConnection$9.run(Unknown Source)
        at java.security.AccessController.doPrivileged(Native Method)
        at java.security.AccessController.doPrivilegedWithCombiner(Unknown Source)
        at sun.net.www.protocol.http.HttpURLConnection.getInputStream(Unknown Source)

疑難排解 — 建議動作

ASDM 7.18終止對Java Web Launch的支援 — 從ASDM 7.18開始，由於Oracle終止對JRE 8和Java網路啟動協定(JNLP)的支援，ASDM不再支援Java Web Start。 必須安裝ASDM啟動程式才能啟動ASDM。請參閱思科安全防火牆ASDM 7.18(x)的版本說明。

參考資料

• 思科安全防火牆ASDM 7.18(x)版本說明

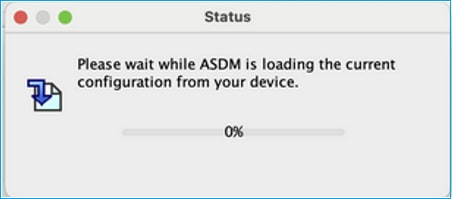

問題3. ASDM停滯在「Please wait while ASDM is loading the current configuration from your device（ASDM正在從裝置載入當前配置，請稍候）」中

ASDM UI上顯示的錯誤為：

疑難排解 — 建議動作

這是思科錯誤ID CSCvv14818追蹤的已知缺陷 誤導性彈出視窗：ASDM正在從你的裝置載入當前配置，請稍候。

問題4. ASDM啟動錯誤：JNLP檔案中的JAR資源不是由同一證書簽名的

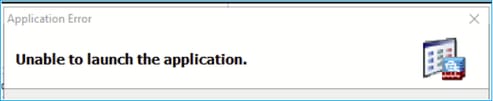

ASDM UI上顯示的錯誤為：'無法啟動應用程式。'

ASDM Java日誌顯示：'JNLP檔案中的JAR資源不是由同一證書簽名的'

疑難排解 — 建議動作

這是Cisco錯誤ID CSCwc追蹤到的已知缺陷13294 ASA:無法使用帶有Java Web Launch的ASDM連線到ASA

參考

https://www.cisco.com/c/en/us/td/docs/security/asdm/7_17/release/notes/rn717.html

問題5. ASDM在載入裝置配置的77%時掛起

分析運行配置時，ASDM停滯在77%。

疑難排解 — 建議動作

這是思科錯誤ID CSCvh追蹤的已知缺陷02586 載入裝置配置的ASDM掛起率為77%

問題6.無法訪問備用防火牆上的ASDM

疑難排解 — 建議動作

確保兩個防火牆都具有：

相同的ASA軟體映像，例如：

asa# show run boot
boot system disk0:/cisco-asa-fp1k.9.22.1.1.SPA

相同的ASDM軟體映像，例如：

asa# show asdm image
Device Manager image file, disk0:/asdm-7221.bin

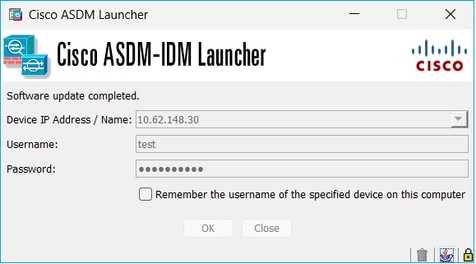

問題7. ASDM在「軟體更新已完成」時掛起。

ASDM UI在「軟體更新已完成」處停滯。 phase

在ASDM Java日誌中，您將看到：

java.lang.NullPointerException
   at vk.cz(vk.java:780)
   at vk.b(vk.java:609)
   at vk.<init>(vk.java:409)
   at com.cisco.pdm.PDMApplet.start(PDMApplet.java:170)
   at com.cisco.nm.dice.loader.Loader$1.run(Loader.java:416)
Exception in Starting Main window
Exception in thread "SGZ Loader: launchSgzApplet" java.lang.NullPointerException
   at com.cisco.pdm.PDMApplet.start(PDMApplet.java:177)
   at com.cisco.nm.dice.loader.Loader$1.run(Loader.java:416)

請注意vk、cz等。可以是任何字元，例如：

java.lang.NullPointerException
              at t6.cr(t6.java:742)
              at t6.b(t6.java:573)
              at t6.<init>(t6.java:386)
              at com.cisco.pdm.PDMApplet.start(PDMApplet.java:168)
              at com.cisco.nm.dice.loader.Loader$1.run(Unknown Source)
Exception in Starting Main window
Exception in thread "SGZ Loader: launchSgzApplet" java.lang.NullPointerException
              at com.cisco.pdm.PDMApplet.start(PDMApplet.java:175)
              at com.cisco.nm.dice.loader.Loader$1.run(Unknown Source)

疑難排解 — 建議動作

確保ASDM使用者具有15級許可權：

asa# show run username
username test password ***** pbkdf2 privilege 3  <- this will not work

此命令有效：

asa# show run username
username test password ***** pbkdf2 privilege 15

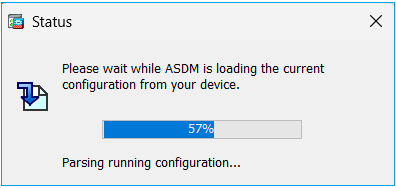

問題8.分析運行配置時，ASA多情景上的ASDM掛起率為57%

ASDM UI停滯在57%。UI顯示：ASDM正在從你的裝置載入當前配置，請稍候。

疑難排解 — 建議動作

當滿足所有這些條件時，通常會出現這種情況：

1. ASA處於多情景模式
2. 有一個aaa-server組包含超過4台伺服器。

解決方案

減少組中的aaa-server數量，例如：

之前：

aaa-server ACS protocol tacacs+
aaa-server ACS (management) host 192.0.2.1
 key *****
aaa-server ACS (management) host 192.0.2.2
 key *****
aaa-server ACS (management) host 192.0.2.3
 key *****
aaa-server ACS (management) host 192.0.2.4
 key *****
aaa-server ACS (management) host 192.0.2.5
 key *****
aaa-server ACS (management) host 192.0.2.6
 key *****

變更:

asa(config)# no aaa-server ACS (management) host 192.0.2.5
asa(config)# no aaa-server ACS (management) host 192.0.2.6

之後：

aaa-server ACS protocol tacacs+
aaa-server ACS (management) host 192.0.2.1
 key *****
aaa-server ACS (management) host 192.0.2.2
 key *****
aaa-server ACS (management) host 192.0.2.3
 key *****
aaa-server ACS (management) host 192.0.2.4
 key *****

參考

https://www.cisco.com/c/en/us/td/docs/security/asa/asa72/configuration/guide/conf_gd/aaa.html#wp1039757

問題9.無法訪問vASA上的ASDM

顯示許多這樣的消息：

Problem Details: ERROR: FAIL to ALLOC the stack page 0xffffffffffffffff[size 36864] to 0x00007ff62429c000 errno (mmap:umap) 12:0 First MMAP Req/Updated 36864/45056 Front 0x00007ff62429b000 rtn 0x00007ff62429c000 back 0x00007ff6242a5000

其他症狀：

1. 「show cpu」輸出中的CPU使用率高，儘管「show cpu core」顯示利用率較低
2. 控制檯中的堆疊記憶體分配錯誤
3. 無法通過SSH連線到裝置
4. SNMP輪詢失敗

這是Cisco錯誤ID CSCwc追蹤到的已知缺陷23844 ASAv高CPU和堆疊記憶體分配錯誤，儘管可用記憶體超過30%

在Windows作業系統上排除與ASDM相關的故障

問題1.使用ASA + SFR時，ASDM不載入防火牆配置

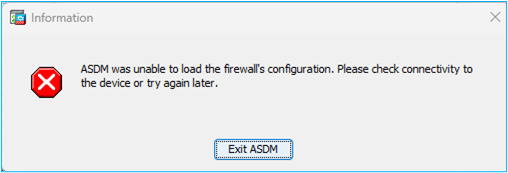

ASDM UI上顯示的錯誤為：

'ASDM無法載入防火牆的配置。請檢查與裝置的連線，或稍後重試。'

疑難排解 — 建議動作

檢查ASDM發行說明。它們提到支援哪種OS:

https://www.cisco.com/c/en/us/support/security/adaptive-security-device-manager/products-release-notes-list.html

相關部分：

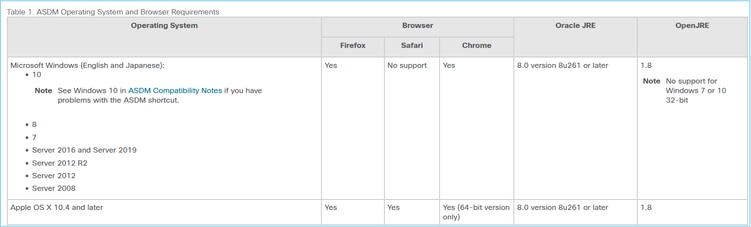

螢幕截圖來自ASDM 7.18發行說明：

https://www.cisco.com/c/en/us/td/docs/security/asdm/7_18/release/notes/rn718.html

可以看到，Windows 11和2022不在清單中。

此外，從ASDM 7.16開始，在Windows Server 2016和Server 2019上，不支援FirePOWER模組的ASDM管理。或者，在使用ASDM進行ASA管理時，您可以使用FMC來管理FirePOWER模組。

疑難排解提示:檢查ASDM上的Java控制檯日誌：

如果作業系統不受支援，您會看到類似以下內容：

Caused by: java.lang.ExceptionInInitializerError: Exception com.teamdev.jxbrowser.chromium.internal.EnvironmentException: Unsupported operating system. Supported OS: Windows XP (SP2), 7, 8, 10, Vista, 2003 (SP1), 2008, 2012, Mac OS X & Linux. Current OS: Windows 11 [in thread "AWT-EventQueue-0"]
               at com.teamdev.jxbrowser.chromium.internal.Environment.checkEnvironment(Unknown Source)
…

解決方案

因此，為了能夠使用ASDM管理ASA，您具有以下選項：

選項 1:從另一台較舊的主機（例如Windows 2010、Windows Server 2012等）管理ASA和FirePOWER模組。

選項 2:使用FMC管理FirePOWER模組並繼續使用ASDM管理ASA。

選項 3:關閉Firepower模組：

ASA5508# sw-module module sfr shutdown
Shutdown module sfr? [confirm]
Shutdown issued for module sfr.

選項 4:如果您不再計畫使用Firepower模組，可以解除安裝該模組：

ASA5508# sw-module module sfr uninstall

選項 5:使用Cisco TAC，套用思科錯誤ID CSCwj51536的解決方法 手動替換jxbrowser.jar檔案。請注意，此解決方法仍可能無法解決問題。在這種情況下，您需要考慮先前的選項。

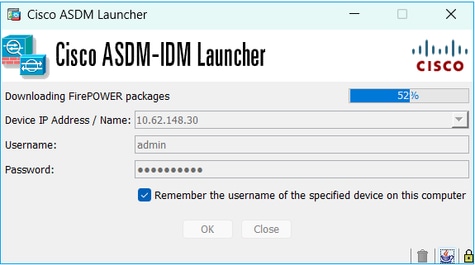

問題2.下載FirePOWER軟體包時ASDM停滯

疑難排解 — 建議動作

根據Firepower相容性指南，ASA 9.8(4.45)+、9.12(4.50)+、9.14(4.14)+和9.16(3.19)+不支援ASDM進行FirePOWER模組管理；您必須使用FMC來管理這些版本的模組。這些ASA版本需要ASDM 7.18(1.152)或更高版本，但對ASA FirePOWER模組的ASDM支援在7.16後終止。

解決方案

因此，為了能夠使用ASDM管理ASA，您具有以下選項：

選項 1:從另一台較舊的主機（例如Windows 2010、Windows Server 2012等）管理ASA和FirePOWER模組。

選項 2:使用FMC管理FirePOWER模組並繼續使用ASDM管理ASA。

選項 3:關閉Firepower模組：

ASA5508# sw-module module sfr shutdown

關閉模組sfr?[確認]

模組sfr已關閉。

選項 4:如果您不再計畫使用Firepower模組，可以解除安裝該模組：

ASA5508# sw-module module sfr解除安裝

參考

https://www.cisco.com/c/en/us/td/docs/security/firepower/compatibility/firepower-classic-compatibility.html#id_60529

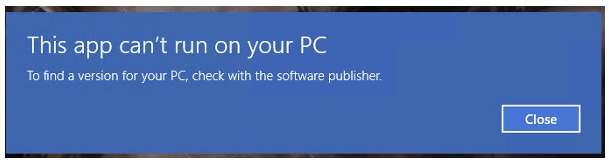

問題3. Windows主機上顯示的錯誤消息「此應用程式無法在你的電腦上運行」

疑難排解 — 建議動作

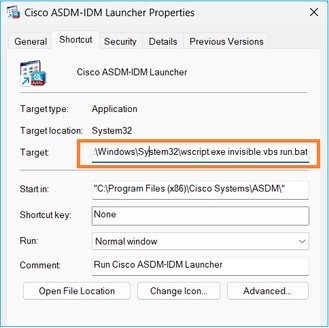

安裝ASDM啟動程式時，Windows可以將ASDM快捷方式目標替換為Windows指令碼主機路徑，這將導致此錯誤。修復快捷方式目標：

1. 選擇Start > Cisco ASDM-IDM Launcher，然後按一下右鍵Cisco ASDM-IDM Launcher應用程式。
2. 選擇More > Open file location。Windows將開啟帶有快捷方式圖示的目錄。
3. 按一下右鍵快捷方式圖示，然後選擇「屬性」。
4. 將目標更改為：C:\Windows\System32\wscript.exe invisible.vbs run.bat（在末尾保留invisible.vbs run.bat，因為這些指令碼用於開啟ASDM）。


5.按一下OK。

參考

https://www.cisco.com/c/en/us/td/docs/security/asdm/7_22/release/notes/rn722.html

問題4. Windows找不到「javaw.exe」。請確保鍵入的名稱正確，然後重試。

疑難排解 — 建議動作

• 通常，此錯誤與電腦上丟失的Java有關。確保在Windows主機上安裝了相容的Java版本：https://www.java.com/en/download/help/windows_manual_download.html

https://www.cisco.com/c/en/us/td/docs/security/asdm/7_22/release/notes/rn722.html#id_25472

• 確保在Windows環境變數路徑中具有Java程式的準確路徑。
• 如果Java升級後出現問題，請考慮回滾Java版本。
• 確保ASDM Desktop（ASDM案頭）圖示指向正確的安裝路徑。如果沒有，請將其刪除並建立新的快捷方式。

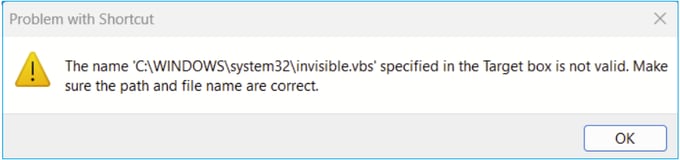

問題5.「目標」框中的快捷方式「C:\Windows\system32\invisible.vbs」問題無效

顯示的錯誤：在「目標」框中指定的名稱「C:\Windows\system32\invisible.vbs」無效。請確保路徑和檔名正確。

在某些情況下，錯誤為：找不到指令碼檔案「C:\Windows\system32\invisible.vgs」。

疑難排解 — 建議動作

• 在Windows主機上安裝ASDM時，請確保您具有管理員許可權。在某些情況下，Windows使用者的Active Directory設定可以限制對在Windows上成功啟動ASDM所需的程式檔案位置的訪問。需要訪問以下目錄：
  • 案頭資料夾
  • C:\Windows\System32C:\Users\<使用者名稱>\.asdm
  • C:\Program檔案(x86)\Cisco Systems

如果您的Active Directory正在限制目錄訪問，則需要向Active Directory管理員請求訪問許可權。

• 嘗試在Windows主機上安裝其他版本的Java。

參考資料

https://www.cisco.com/c/en/us/td/docs/security/asdm/7_18/release/notes/rn718.html#id_25476

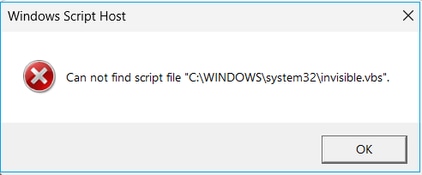

問題6. Windows指令碼主機找不到指令碼檔案"C:\WINDOWS\system32\invisible.vbs"

嘗試啟動ASDM啟動程式時，出現以下錯誤：

疑難排解 — 建議動作

請遵循以下步驟：

1. 重新啟動Windows主機並刪除/解除安裝ASDM啟動程式的所有例項。
2. 重新安裝更新但仍相容的ASDM啟動程式版本。如果沒有較新的版本，請安裝以前的ASDM啟動程式。
3. 確保已安裝正確的Java版本。

或者，您可以嘗試使用基於OpenJRE的ASDM安裝程式，因為它不需要在本地PC上安裝Oracle Java。

疑難排解 — 建議動作

請遵循以下步驟：

1. 重新啟動Windows主機並刪除/解除安裝ASDM啟動程式的所有例項。
2. 重新安裝更新但仍相容的ASDM啟動程式版本。如果沒有較新的版本，請安裝以前的ASDM啟動程式。
3. 確保已安裝正確的Java版本。

或者，您可以嘗試使用基於OpenJRE的ASDM安裝程式，因為它不需要在本地PC上安裝Oracle Java。

問題7. ASDM在Windows Server 2022上無法正常工作

疑難排解 — 建議動作

編寫此文檔時，不支援Windows Server 2022。請檢視https://www.cisco.com/c/en/us/support/security/adaptive-security-appliance-asa-software/products-release-notes-list.html中的最新ASDM發行說明；如果未列出Windows Server 2022，請考慮使用受支援清單以外的作業系統。

問題8. ASDM UI字型太小

疑難排解 — 建議動作

請嘗試以下步驟：

1.   查詢您安裝的javaw.exe(C:\ProgramData\Oracle\Java\javapath)或當ASDM運行開啟的工作管理員時查詢運行的服務位置：



   2.   按一下右鍵 — >屬性
   3.   轉到「相容性」頁籤
   4. 按一下「更改高DPI設定」
   5. 啟用「使用此設定來修復此程式的擴展問題，而不是設定中的擴展問題」覈取方塊
   6. 啟用「覆蓋高DPI縮放行為」覈取方塊，然後選擇「系統（增強）」：

   之前：

之後：

問題9. Java錯誤

ASDM UI可以顯示以下一個或多個Java錯誤：錯誤：找不到java.dll

及/或：

錯誤：找不到Java SE運行時環境。

及/或：

錯誤：登錄檔項「Software\JavaSoft\Java Runtime Environment」\CurrentVersion」具有值「x.x」，但需要「x.x」。

疑難排解 — 建議動作

1. 檢查是否安裝了其他版本的Java。
2. 如果安裝了其他版本，請解除安裝所有Java版本。請確保也解除安裝Java 8。

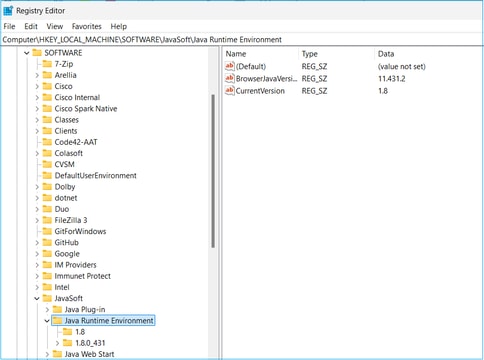

提示：您可以在登錄檔中檢視此項：HKEY_LOCAL_MACHINE\SOFTWARE\JavaSoft\Java Runtime Environment(運行時環境)，以確定已安裝的版本。

您還可以確認通過此金鑰完全解除安裝所有版本。

警告：使用Windows登錄檔時要小心！

4. 重新安裝相容的Java版本。

問題10.後端中的ASDM版本7.19.1.94 openJRE版本檔案仍顯示OracleJRE版本

使用openJRE時的正常行為

通常，當安裝並開啟基於JRE的ASDM映像時，Java版本會反映此映像：

並且在此路徑下建立了一個「jre」資料夾：C:\Program檔案(x86)\Cisco Systems\ASDM\jre

您可以在此處找到包含有關Azul Zulu資訊的發行檔案：

IMPLEMENTOR="Azul Systems, Inc."
IMPLEMENTOR_VERSION="Zulu8.74.0.17-CA-win64"
JAVA_VERSION="1.8.0_392"
OS_NAME="Windows"
OS_VERSION="5.2"
OS_ARCH="amd64"
SOURCE=".:git:51a769a8708c"

OpenJRE的行為不正確

現在，問題在於，在一些ASDM版本（例如7.19.1.94）中，UI顯示：

C:\Program Files(x86)\Cisco Systems\ASDM\jre\release檔案顯示類似內容：

JAVA_VERSION="1.8.0_351"
OS_NAME="Windows"
OS_VERSION="5.2"
OS_ARCH="amd64"
SOURCE=".:git:c72692150ec4+"
BUILD_TYPE="commercial"

疑難排解 — 建議步驟

這是已知思科錯誤ID CSCwf74697 後端中的ASDM版本7.19.1.94 openJRE版本檔案仍顯示OracleJRE版本

因應措施：

使用>= 7.18.1.161或>= 7.19.1.95 OpenJRE版本bin。

問題11. ASDM java錯誤「[錯誤] CLI-PASSTHROUGH-DEBUG Inside doInitialProcessing」

症狀（兩者都必須為真）：

• ASDM運行沒有問題。
• ASDM Java日誌顯示

0 [SGZ Loader: launchSgzApplet] ERROR com.cisco.pdm.headless.startup - CLI-PASSTHROUGH-DEBUG Inside doInitialProcessing:
[ERROR] CLI-PASSTHROUGH-DEBUG Inside doInitialProcessing messenger: cqq@1a3c930 46 [SGZ Loader: launchSgzApplet] ERROR com.cisco.pdm.headless.startup –
CLI-PASSTHROUGH-DEBUG Inside doInitialProcessing messenger: cqq@1a3c930 CLI-PASSTHROUGH-DEBUG Inside doInitialProcessing messenger: cqq@1a3c930 Env.isAsdmInHeadlessMode()-------------->false IO Exception occurs while reading the dap file. java.io.FileNotFoundException: https://192.0.2.1 /admin/flash/dap.xml
No CSD version

疑難排解 — 建議動作

這是Cisco錯誤ID CSCwe追蹤到的已知外觀缺陷28411 ASDM java錯誤「[錯誤] CLI-PASSTHROUGH-DEBUG Inside doInitialProcessing」

排除ASDM連線故障

問題1.由於達到最大會話數，ASDM啟動失敗

協定http或使用者的「最大管理會話數已存在」。請稍後再試」錯誤訊息顯示在ASDM上：

在ASDM上的情景之間切換時，可能會顯示類似的錯誤。

疑難排解 — 建議動作

請參閱Cisco錯誤ID CSCwd04210:ASA:ASDM會話停滯在CLOSE_WAIT中，導致缺少MGMT「 」。  由於存在此缺陷，ASDM會話可能會以「與防火牆失去連線」消息終止，並且與防火牆的進一步連線可能會失敗。

問題2.增加ASDM中的載入/連線時間

在運行思科錯誤ID CSCvw79912「思科自適應安全裝置管理器遠端代碼執行漏洞」的修復程式的版本中，ASDM初始連線/載入時間會增加。

疑難排解 — 建議動作

請參閱思科錯誤ID CSCwd58653 「ASDM initial connection/load time added」。

排除ASDM記憶體相關問題

問題1.配置載入期間的ASDM使用者介面無響應和/或速度緩慢

運行ASDM時觀察到以下一個或多個症狀：

• 載入配置時，ASDM UI變得無響應和/或遲緩。
• 「ASDM無法載入防火牆的配置。請檢查與裝置的連線並稍後重試」錯誤消息如圖所示：

• 「Retrieval of Data(validating running configuration)(檢索資料（驗證運行配置）)」消息顯示的時間較長，例如數小時。
• 在Java控制檯日誌中，顯示以下行：

Exception in thread "AWT-EventQueue-0" java.lang.OutOfMemoryError: Java heap space
Exception in thread "LoadConfigThread" java.lang.OutOfMemoryError: GC overhead limit exceeded

或

Exception in thread "AWT-EventQueue-0" java.lang.OutOfMemoryError: Java heap space
java.lang.reflect.InvocationTargetException
              at java.awt.EventQueue.invokeAndWait(Unknown Source)
              at java.awt.EventQueue.invokeAndWait(Unknown Source)
              at javax.swing.SwingUtilities.invokeAndWait(Unknown Source)
              at c1.f(c1.java:483)
              at c1.setVisible(c1.java:455)
              at ve.setVisible(ve.java:165)
              at vd.d(vd.java:873)
              at com.cisco.pdm.PDMApplet.populateLoginHistory(PDMApplet.java:268)
              at com.cisco.pdm.PDMApplet.start(PDMApplet.java:233)
              at com.cisco.nm.dice.loader.Loader$1.run(Loader.java:416)
Caused by: java.lang.OutOfMemoryError: Java heap space

要驗證此症狀，請啟用Java控制檯日誌：

疑難排解 — 建議動作

1. 確保ASA、ASDM和作業系統版本相容。  請參閱思科安全防火牆ASA版本說明、思科安全防火牆ASDM版本說明、思科安全防火牆ASA相容性。
2. 增加作業系統上的ASDM配置記憶體：

Windows

• 轉到ASDM安裝目錄，例如C:\Program Files(x86)\Cisco Systems\ASDM。
• 使用任意文本編輯器編輯run.bat檔案。
• 在以「start javaw.exe」開頭的行中，更改以「-Xmx」開頭的引數以指定所需的堆大小。例如，將其更改為-Xmx768M(768 MB)或-Xmx1G(1 GB)。
• 儲存run.bat文件。

Mac OS

• 按一下右鍵Cisco ASDM-IDM圖示，然後選擇顯示軟體包內容。
• 在Contents資料夾中，按兩下Info.plist檔案。如果安裝了Developer工具，將在屬性清單編輯器中開啟該工具。否則，它會在TextEdit中開啟。
• 在Java > VMOptions下，更改字首為"-Xmx"的字串以指定所需的堆大小。例如，將其更改為-Xmx768M(768 MB)或-Xmx1G(1 GB)。
• 如果此檔案被鎖定，您會看到以下錯誤消息：


• 按一下Unlock並儲存檔案。如果未看到解鎖對話方塊，請退出編輯器，按一下右鍵Cisco ASDM-IDM圖示，選擇Copy Cisco ASDM-IDM，然後將其貼上到您擁有寫許可權的位置，如案頭。然後更改此副本的堆大小。

參考資料

• 《 Cisco Secure Firewall ASA發佈說明》
• Cisco Secure Firewall ASDM發行說明
• Cisco安全防火牆ASA相容性

問題2. ASDM無法聯絡防火牆

錯誤「ASDM暫時無法聯絡防火牆」。 或啟動ASDM時顯示「無法啟動裝置管理器」：

• ASDM HTTPS連線的某些資料包在加速安全路徑(ASP)中丟棄，並帶(ctm-error)CTM返回錯誤丟棄原因：

# capture asp type asp-drop all buffer 33554432 match ip host 192.0.2.1 host 192.0.2.1 eq https

# show capture
capture asp type asp-drop all buffer 33554432 [Capturing - 587 bytes]
  match ip host 192.0.2.1 host 192.0.2.2 eq https

# show cap asp
1 packet captured
   1: 10:41:04.850648       192.0.2.1.56667 > 192.0.2.2.443: P 758423982:758424499(517) ack 2534033991 win 64440 Drop-reason: (ctm-error) CTM returned error

• 失敗塊的數量對於256和1550-size塊為非零，並且FAILED計數器增加：

# show block
  SIZE    MAX    LOW    CNT  FAILED
     0   2950   2865   2950      0
     4    400    398    399      0
    80   2500   2369   2500      0
   256   6302      0   6274  50693
  1550  22147      0  22111 769896
  2048   8848   8844   8848      0
  2560   2964   2962   2964      0
  4096    100     99    100      0
  8192    100     99    100      0
  9344    100     99    100      0
 16384    154    153    154      0
 65664     16     16     16      0

• MEMPOOL_DMA 記憶體池中的可用記憶體量非常低，通常為幾個位元組或千位元組：

# show memory detail | begin MEMPOOL_DMA

MEMPOOL_DMA POOL STATS:
Non-mmapped bytes allocated =    230686720
Number of free chunks       =          175
Number of mmapped regions   =            0
Mmapped bytes allocated     =            0
Max memory footprint        =    230686720
Keepcost                    =          336
Max contiguous free mem     =        21136
Allocated memory in use     =    230548640
Free memory                 =       138080

疑難排解 — 建議動作

1. 檢查Cisco錯誤ID CSCvv71435 「ASA 256和/或1550塊耗盡導致DMA記憶體未釋放分配」。缺陷症狀以較高的系統消息(如302013或302014)的速率被觀察到。

按照解決方法部分中的步驟操作。

2. 檢查Cisco錯誤ID CSCwd58653 「ASDM initial connection/load time added」。ASDM升級到修復思科錯誤ID CSCvw79912「思科自適應安全裝置管理器遠端代碼執行漏洞」的版本後，ASDM初始連線/載入時間增加。
