This chapter describes how to unpack the chassis from its shipping crate and attach a dolly before moving the chassis to its mounting location.
The Cisco NCS 6000 Series chassis is shipped on a pallet by itself in a plywood box.
Unpack the chassis and chassis components in the following order:
Note | Unpack the chassis and dolly lifting device before all other component shipping boxes. Leave all other component shipping boxes in the receiving area or in an area, as space allows, at your site, until the chassis is secured in its final location. |
The following table lists the physical characteristics of the Cisco NCS 6000 Series chassis shipping crate.
3/8-inch ratchet wrench
9/16-inch socket
Number-2 Phillips screwdriver
Ladder or step platform

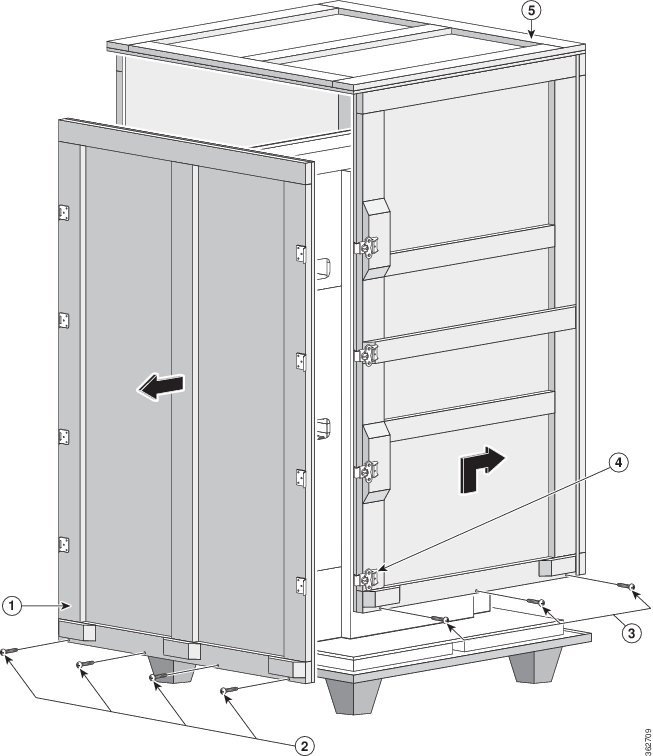

Step 1 | Locate a large area to accommodate and remove the chassis crate. | ||||||||||||||
Step 2 | Open the four vertical latches on each side of the crate cover. | ||||||||||||||
Step 3 | Unscrew the four Phillips-head screws at the bottom of the large side panel. | ||||||||||||||
Step 4 | Unscrew the
three Phillips-head screws on the bottom of each side of the plywood box.

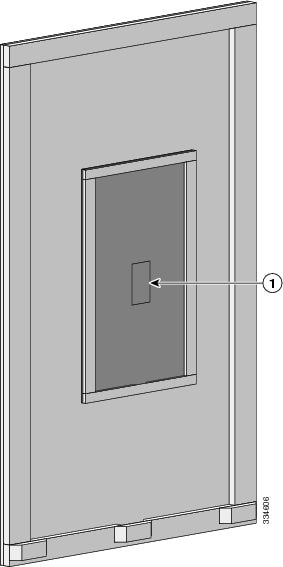

The drill hole template is attached to the inside of the door.
| ||||||||||||||
Step 5 | Remove the
large side panel of the wooden enclosure and set it aside carefully.
| ||||||||||||||
Step 6 | Remove the remaining bottom screws on each side of the plywood box (Figure 1). | ||||||||||||||
Step 7 | Using at least two people, one on each side of the box, lift and remove the three-sided box and place it aside. | ||||||||||||||
Step 8 | Remove the
protective shipping bag from the chassis. Do not remove the bag until you are
ready to move and install the chassis

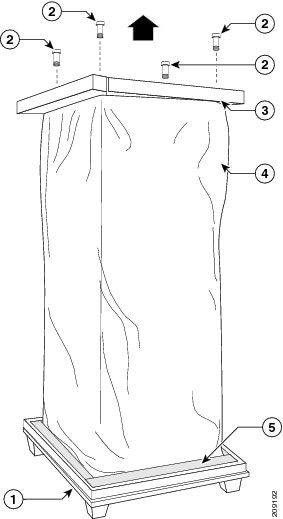

The following figure shows the wooden box removed from the chassis and its protective bag.
|
This section describes how to attach the dolly to the Cisco NCS 6000 Series chassis to remove the chassis shipping pallet and prepare to move the chassis into place. Only the 90-degree dolly configuration is used to remove the chassis from the pallet.

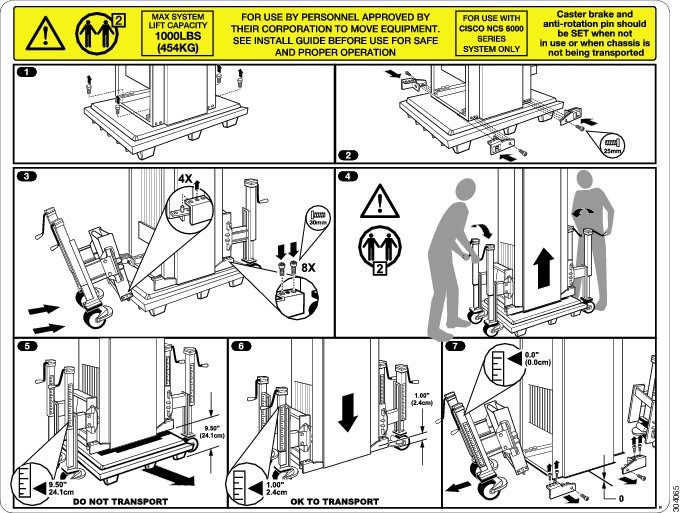

The following figure shows the dolly instruction label on the inside component of the dolly. Refer to this figure when performing the steps to attach the dolly to the chassis in this section.
Before performing this task, unpack both the chassis and the dolly.
3/8-inch ratchet wrench
9/16-mm socket
14-mm socket
12-mm hex bit
Dolly (Cisco product ID NC-8-LIFT/B=)

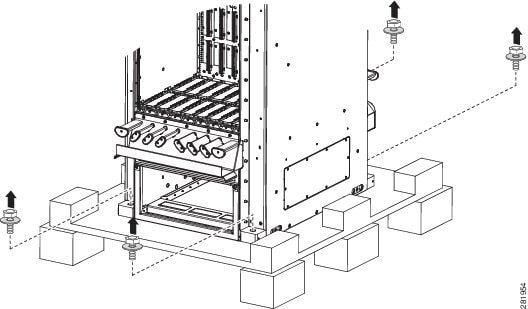

Step 1 | Using the 3/8-inch ratchet wrench with 9/16-mm socket, remove the four bolts that connect the pallet to each corner of the chassis base.
| ||||||||||||||||||||||

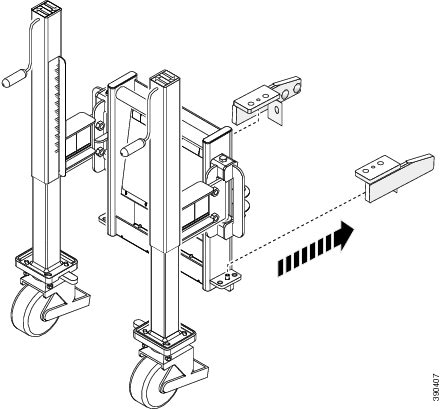

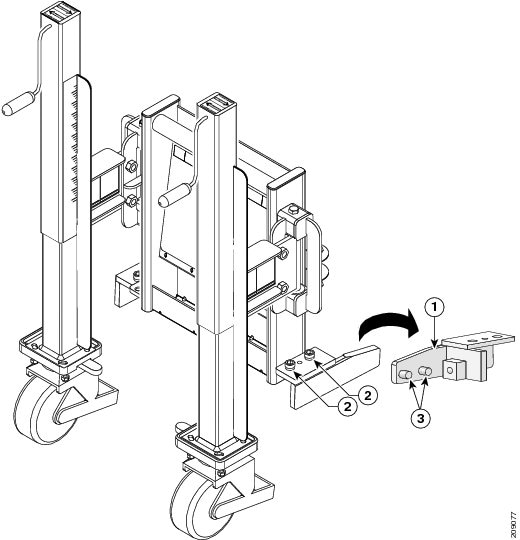

Step 2 | Use the 3/8-inch ratchet wrench and 9/16-mm socket to remove the two dolly-to-chassis lift brackets. Repeat this step for the second dolly unit.
| ||||||||||||||||||||||
Step 3 | Select a lift
bracket. There are two identical lift brackets for the right front and left
rear and two identical lift brackets for the right rear and left front.
| ||||||||||||||||||||||

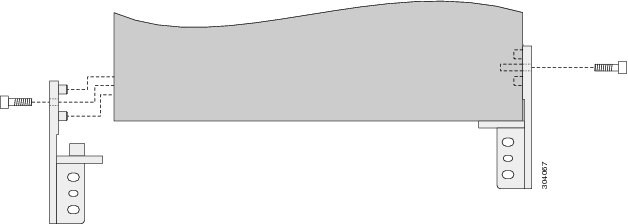

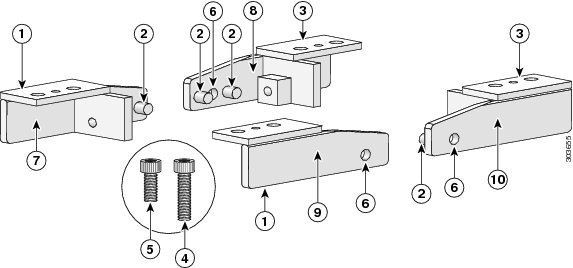

Step 4 | Attach lift brackets to the chassis by using the M10 x 25 mm bolts and 17-mm socket (Figure 7). Align and insert the side pins of the lift bracket to the lower left side of the front side of the chassis. | ||||||||||||||||||||||
Step 5 | Repeat this
step with the right lift bracket on the lower right side of the front side of
the chassis.
Figure
8 shows the oblique view of attaching the lift brackets to the chassis.
Figure
9 shows the top-down view of attaching the lift brackets to the chassis.
| ||||||||||||||||||||||
Step 6 | Repeat Step 4 for the rear side of the chassis. | ||||||||||||||||||||||
Step 7 | Attach the lift brackets to the dolly by using the M14 x 30 mm bolts and 12-mm hex bit (Figure 7). | ||||||||||||||||||||||

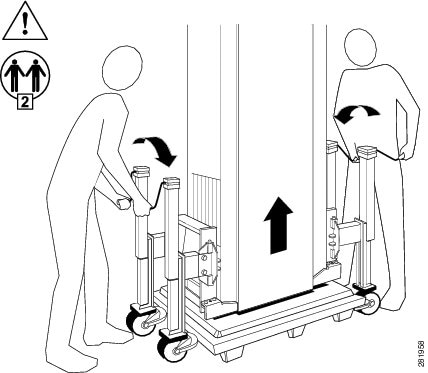

Step 8 | If the dolly
caster brakes are locked, then release them and slide the dolly towards the
lift brackets on the chassis (Figure
10) so that the pins on the upper side of the unit align with the holes
on the lift brackets. The dolly and lift brackets must align with each other to
easily insert the bolts and secure the dolly to the lift brackets. Using two

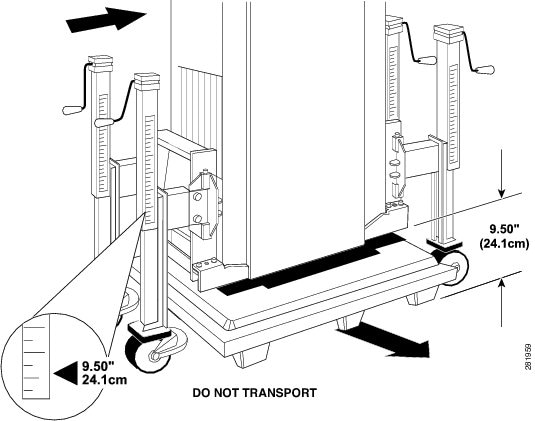

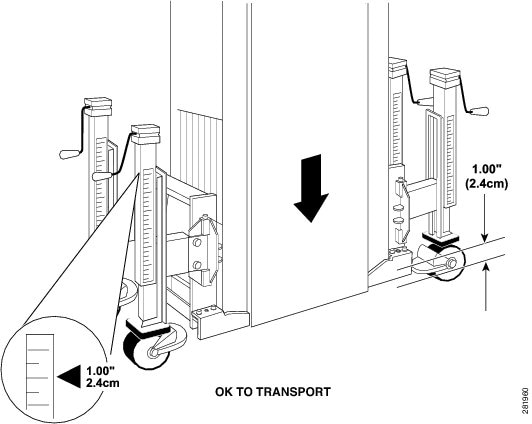

people, crank the dolly up (Figure
11).
| ||||||||||||||||||||||
Step 9 | After all
bolts are secured, remove the chassis pallet following these steps:
|
