Installation, maintenance et mise à niveau

Alimentation de l’unité à l’aide du bloc d’alimentation CA

Avertissements de sécurité

Prenez note de la mise en garde suivante :


Avertissement

Assurez-vous que les sources d’alimentation ont été coupées avant de procéder à l’entretien.

Pour alimenter l’unité :

Avant de commencer

  • Assurez-vous que le châssis est mis à la terre avant de commencer l’installation du bloc d’alimentation CA. Reportez-vous à Mise à la terre du châssis pour connaître la procédure.


Remarque

Les options d’alimentation doivent être commandées séparément.

Procédure

Étape 1

Connectez la ou les fiches CA au coupleur du dispositif CA.

Étape 2

Branchez le cordon d’alimentation dans une prise de courant adéquate.

Étape 3

Fixez le cordon d’alimentation au moyen de la pince de retenue.

Avertissement



La fiche CA doit être connectée à une prise CA correctement mise à la terre.

Illustration 1. Pince de retenue du cordon d’alimentation

Alimentation de l’unité à l’aide du câble d’alimentation CC

Avertissements de sécurité

Prenez note de la mise en garde suivante :


Avertissement

Assurez-vous que les sources d’alimentation de l’unité sont coupées avant de procéder à l’entretien.

Un interrupteur d’alimentation ou un disjoncteur externe approuvé doit être installé dans les lignes d’alimentation et être facilement accessible pour servir de dispositif de déconnexion. L’interrupteur ou le disjoncteur doit déconnecter tous les pôles simultanément et avoir une tension nominale de 5,0 A max.

Connectez les bornes de la mise à la terre de protection sur les blocs d’alimentation au même point de mise à la terre que celui utilisé pour la mise à la terre de l’unité.

Les bornes d’entrée de retour batterie CC (BR) de l’unité ne sont pas connectées au cadre de l’équipement ni aux moyens de mise à la terre de l’équipement et doivent être configurées en mode retour CC isolé (DC-I) conformément aux exigences GR-1089-CORE.

Pour une connexion d’alimentation CC centralisée, l’équipement doit être installé dans un emplacement à accès restreint.

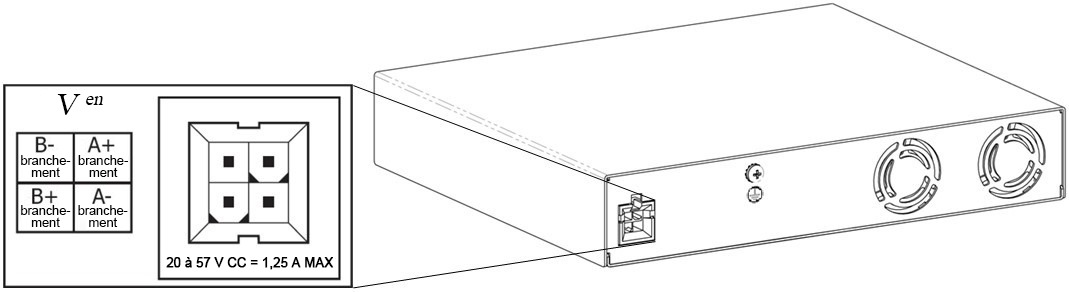

Illustration 2. Entrée d’alimentation CC

Pour alimenter l’unité à l’aide du câble d’alimentation :

Avant de commencer

  • Assurez-vous que le châssis est mis à la terre avant de commencer l’installation du bloc d’alimentation CC. Reportez-vous à Mise à la terre du châssis pour connaître la procédure.


Remarque

Les options d’alimentation doivent être commandées séparément.

Procédure

Étape 1

Établissez les connexions appropriées entre l’extrémité du câble et les sources d’alimentation.

Étape 2

Connectez le connecteur CC à l’arrière du module.

Alimentation de l’unité à l’aide de l’adaptateur de bornier CC

Avertissements de sécurité

Prenez note de la mise en garde suivante :


Avertissement

Assurez-vous que les sources d’alimentation de l’unité sont coupées avant de procéder à l’entretien.

Un interrupteur d’alimentation ou un disjoncteur externe approuvé doit être installé dans les lignes d’alimentation et être facilement accessible pour servir de dispositif de déconnexion. L’interrupteur ou le disjoncteur doit déconnecter tous les pôles simultanément et avoir une tension nominale de 5,0 A max.

Connectez les bornes de la mise à la terre de protection sur les blocs d’alimentation au même point de mise à la terre que celui utilisé pour la mise à la terre de l’unité.

Les bornes d’entrée de retour batterie CC (BR) de l’unité ne sont pas connectées au cadre de l’équipement ni aux moyens de mise à la terre de l’équipement et doivent être configurées en mode retour CC isolé (DC-I) conformément aux exigences GR-1089-CORE.

Pour une connexion d’alimentation CC centralisée, l’équipement doit être installé dans un emplacement à accès restreint.

Dans une installation avec un support de montage en rack 1U, il est parfois préférable d’utiliser l’alimentation CC avec des câbles directement fixés plutôt que d’utiliser l’adaptateur d’alimentation CC.

Pour mettre l’unité sous tension à l’aide de l’adaptateur de bornier :

Avant de commencer

  • Assurez-vous que le châssis est mis à la terre avant de commencer l’installation du bloc d’alimentation CC. Reportez-vous à Mise à la terre du châssis pour connaître la procédure.


Remarque

Les options d’alimentation doivent être commandées séparément.

Procédure

Étape 1

Fixez l’adaptateur de bornier à l’arrière de l’unité.

Illustration 3. Fixation de l’adaptateur de bornier

Étape 2

Connectez les deux entrées CC à l’adaptateur de bornier.

Connexion au réseau

Effectuez les connexions Ethernet avec l’unité en branchant les types de supports appropriés dans les ports correspondants de l’unité (voir le diagramme numéroté dans Panneau avant).


Remarque

Pour en savoir plus, consultez le guide d’utilisation.
