Montage du châssis

Déballer et inspecter le châssis


Remarque


Le châssis est soigneusement inspecté avant l’expédition. Si des dommages sont survenus au cours du transport ou si des éléments manquent, contactez immédiatement votre conseiller du service à la clientèle. Conservez la boîte d’expédition au cas où vous devriez renvoyer le châssis en raison de dommages.

Reportez-vous à Contenu de l’emballage pour obtenir la liste des éléments livrés avec le châssis.


Remarque


Les trousses de montage doivent être commandées séparément.

Avertissement


Vous devez installer l’unité dans une zone à accès limité dans les cas suivants :

  • Si vous utilisez une borne d’alimentation CC et que la température ambiante est supérieure à 50 °C.

  • Si vous utilisez une borne d’alimentation CC centralisée.


Procédure


Étape 1

Retirez le châssis de sa boîte en carton et conservez tout le matériel d’emballage.

Étape 2

Comparez l’expédition à la liste des équipements fournie par le représentant du service à la clientèle. Assurez-vous d’avoir bien reçu tous les articles.

Étape 3

Vérifiez s’il y a des dommages et signalez les éventuels écarts ou dommages à votre représentant du service à la clientèle. Préparez-vous à fournir les renseignements suivants :

  • Numéro de facture de l’expéditeur (voir le bon de livraison)

  • Modèle et numéro de série de l’unité endommagée

  • Description des dommages

  • Impact des dommages sur l’installation


Montage du châssis sur un bureau

Placez les pieds en caoutchouc fournis sous l’unité pour plus de stabilité lorsque vous la placez sur un poste de travail ou une autre surface plate. Assurez-vous que l’air du ventilateur n’est pas bloqué par un obstacle.


Mise en garde


N’empilez pas les châssis les uns sur les autres. Si vous les empilez, ils surchaufferont, ce qui entraînera des cycles de mise hors/sous tension.


Montage mural du châssis

La trousse de montage mural de l’adaptateur est requise pour les installations murales. Lorsque vous montez une unité au mur, les conditions suivantes doivent être respectées :

  • La surface sur laquelle vous attachez l’unité et les fixations que vous utilisez peuvent supporter au moins 6 kg (13,2 lb).

  • La force de traction sur le câble (accidentelle ou autre) ne doit pas dépasser la limite de 2 kg (4,4 lb).

Effectuez les étapes suivantes pour procéder au montage mural de votre châssis.

Procédure


Étape 1

À l’aide d’un tournevis à tête cruciforme, alignez les supports de la trousse de montage mural de l’adaptateur avec les trous sur le côté de l’unité et fixez-les à l’aide des quatre vis à tête plate fournies.

Illustration 1. Alignement et fixation de la trousse de montage mural de l’adaptateur

Étape 2

Fixez l’unité au mur à l’aide des vis fournies.

Avertissement


Veillez à installer l’unité sur le mur selon la position indiquée ci-dessous afin d’assurer une bonne ventilation.

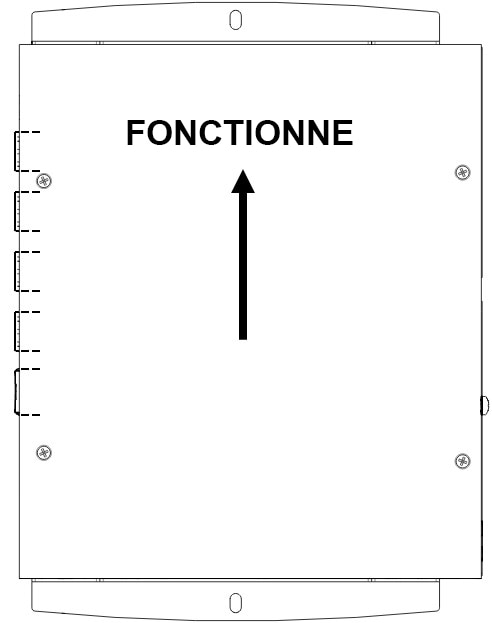

Illustration 2. Position d’installation sur le mur

Montage en rack du châssis

Vous pouvez monter l’unité dans un rack standard de 19 ou 23 po.

Avertissements de sécurité

Prenez note des mises en garde suivantes :


Avertissement


Pour respecter les exigences NEBS Zone sismique 4, le support doit être fixé à l’aide des vis précisées par le fabricant du rack, à un rack conforme à la norme NEBS Zone sismique 4. Ces vis ne sont pas fournies avec la trousse de supports.


Procédure


Étape 1

À l’aide d’un tournevis à tête cruciforme, alignez les supports en L avec les trous sur le côté de l’unité et fixez-les à l’aide des quatre vis à tête plate fournies.

Illustration 3. Alignement des supports en L

Étape 2

Fixez cet assemblage au support de montage en rack à l’aide des quatre vis à tête cylindrique bombée fournies.

Illustration 4. Fixation de l’assemblage

Étape 3

Fixez au rack à l’aide des quatre vis à tête cylindrique bombée fournies.


Mise à la terre du châssis


Astuces


Cette unité est conçue pour être installée dans un réseau CBN (Common Bonding Network) uniquement.

L’unité convient aux installations de télécommunication de réseau où le National Electrical Code (NEC) s’applique.


Pour des raisons de sécurité, connectez la cosse de mise à la terre à un point de mise à la terre de protection approprié avant de mettre le matériel sous tension, comme le montre la figure suivante.

Vous aurez besoin d’un tournevis cruciforme n° 2 et d’un fil de mise à la terre d’un calibre de 10 à 14 AWG.

Procédure


Étape 1

Exposez une extrémité du fil de mise à la terre d’environ 20 mm (0,75 po).

Étape 2

Sertissez la cosse de mise à la terre autour du fil dénudé.

Étape 3

Utilisez un tournevis cruciforme n° 2 ainsi que la vis et la rondelle fournies pour fixer la cosse de mise à la terre au point de mise à la terre, à l’arrière de l’unité.

Illustration 5. Fixation de la cosse de mise à la terre

Étape 4

Connectez l’autre extrémité du fil à un point de mise à la terre sur le rack.
